Внутрішній шар з ламелей і спосіб його виготовлення

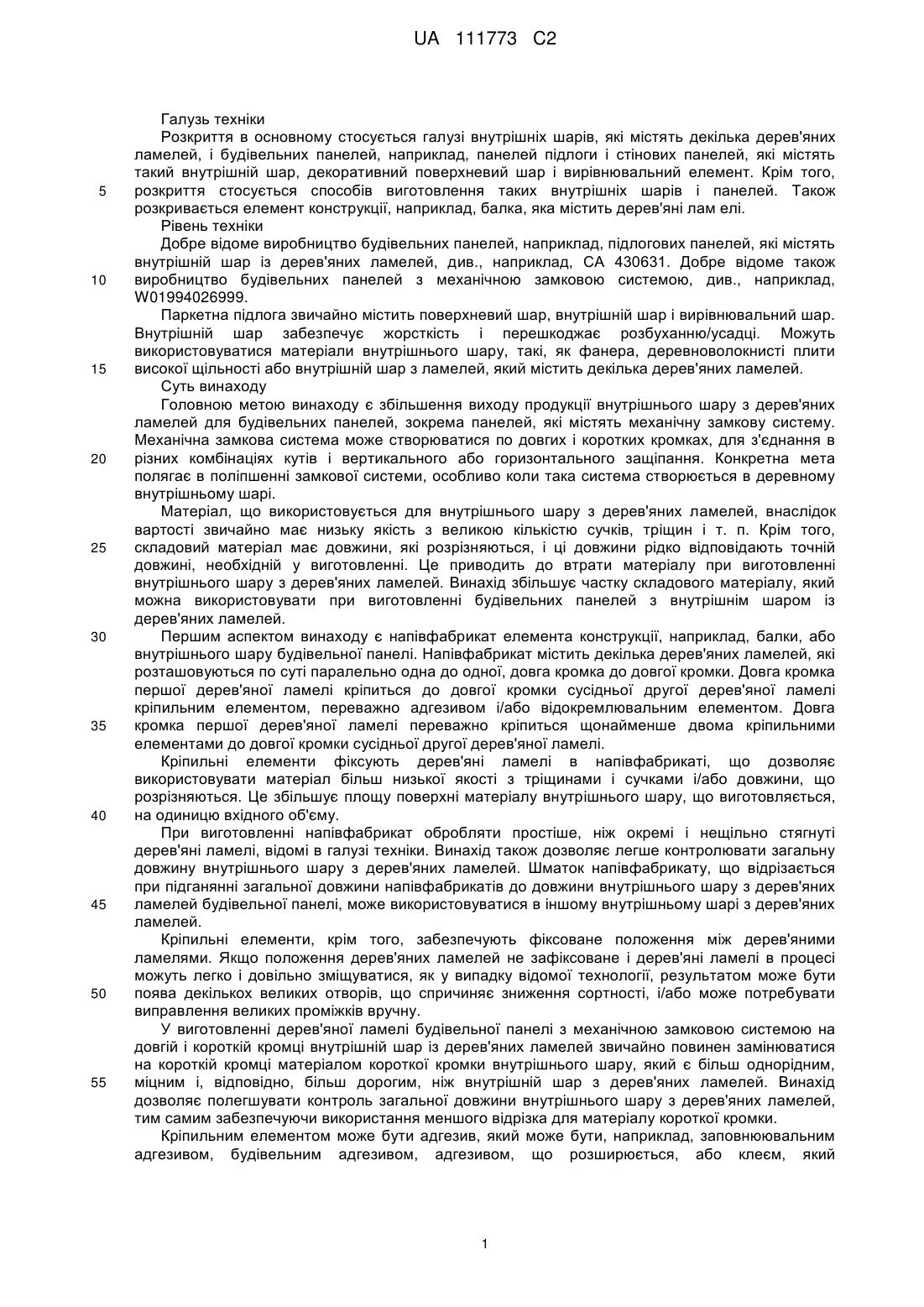

Реферат: Розкриття стосується напівфабрикату для будівельних панелей або елементів конструкції, що містять декілька дерев'яних ламелей (5), зафіксованих відокремлювальними елементами (4), будівельної панелі з таким напівфабрикатом і способу виготовлення напівфабрикату і будівельної панелі. UA 111773 C2 (12) UA 111773 C2 UA 111773 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Розкриття в основному стосується галузі внутрішніх шарів, які містять декілька дерев'яних ламелей, і будівельних панелей, наприклад, панелей підлоги і стінових панелей, які містять такий внутрішній шар, декоративний поверхневий шар і вирівнювальний елемент. Крім того, розкриття стосується способів виготовлення таких внутрішніх шарів і панелей. Також розкривається елемент конструкції, наприклад, балка, яка містить дерев'яні лам елі. Рівень техніки Добре відоме виробництво будівельних панелей, наприклад, підлогових панелей, які містять внутрішній шар із дерев'яних ламелей, див., наприклад, СА 430631. Добре відоме також виробництво будівельних панелей з механічною замковою системою, див., наприклад, W01994026999. Паркетна підлога звичайно містить поверхневий шар, внутрішній шар і вирівнювальний шар. Внутрішній шар забезпечує жорсткість і перешкоджає розбуханню/усадці. Можуть використовуватися матеріали внутрішнього шару, такі, як фанера, деревноволокнисті плити високої щільності або внутрішній шар з ламелей, який містить декілька дерев'яних ламелей. Суть винаходу Головною метою винаходу є збільшення виходу продукції внутрішнього шару з дерев'яних ламелей для будівельних панелей, зокрема панелей, які містять механічну замкову систему. Механічна замкова система може створюватися по довгих і коротких кромках, для з'єднання в різних комбінаціях кутів і вертикального або горизонтального защіпання. Конкретна мета полягає в поліпшенні замкової системи, особливо коли така система створюється в деревному внутрішньому шарі. Матеріал, що використовується для внутрішнього шару з дерев'яних ламелей, внаслідок вартості звичайно має низьку якість з великою кількістю сучків, тріщин і т. п. Крім того, складовий матеріал має довжини, які розрізняються, і ці довжини рідко відповідають точній довжині, необхідній у виготовленні. Це приводить до втрати матеріалу при виготовленні внутрішнього шару з дерев'яних ламелей. Винахід збільшує частку складового матеріалу, який можна використовувати при виготовленні будівельних панелей з внутрішнім шаром із дерев'яних ламелей. Першим аспектом винаходу є напівфабрикат елемента конструкції, наприклад, балки, або внутрішнього шару будівельної панелі. Напівфабрикат містить декілька дерев'яних ламелей, які розташовуються по суті паралельно одна до одної, довга кромка до довгої кромки. Довга кромка першої дерев'яної ламелі кріпиться до довгої кромки сусідньої другої дерев'яної ламелі кріпильним елементом, переважно адгезивом і/або відокремлювальним елементом. Довга кромка першої дерев'яної ламелі переважно кріпиться щонайменше двома кріпильними елементами до довгої кромки сусідньої другої дерев'яної ламелі. Кріпильні елементи фіксують дерев'яні ламелі в напівфабрикаті, що дозволяє використовувати матеріал більш низької якості з тріщинами і сучками і/або довжини, що розрізняються. Це збільшує площу поверхні матеріалу внутрішнього шару, що виготовляється, на одиницю вхідного об'єму. При виготовленні напівфабрикат обробляти простіше, ніж окремі і нещільно стягнуті дерев'яні ламелі, відомі в галузі техніки. Винахід також дозволяє легше контролювати загальну довжину внутрішнього шару з дерев'яних ламелей. Шматок напівфабрикату, що відрізається при підганянні загальної довжини напівфабрикатів до довжини внутрішнього шару з дерев'яних ламелей будівельної панелі, може використовуватися в іншому внутрішньому шарі з дерев'яних ламелей. Кріпильні елементи, крім того, забезпечують фіксоване положення між дерев'яними ламелями. Якщо положення дерев'яних ламелей не зафіксоване і дерев'яні ламелі в процесі можуть легко і довільно зміщуватися, як у випадку відомої технології, результатом може бути поява декількох великих отворів, що спричиняє зниження сортності, і/або може потребувати виправлення великих проміжків вручну. У виготовленні дерев'яної ламелі будівельної панелі з механічною замковою системою на довгій і короткій кромці внутрішній шар із дерев'яних ламелей звичайно повинен замінюватися на короткій кромці матеріалом короткої кромки внутрішнього шару, який є більш однорідним, міцним і, відповідно, більш дорогим, ніж внутрішній шар з дерев'яних ламелей. Винахід дозволяє полегшувати контроль загальної довжини внутрішнього шару з дерев'яних ламелей, тим самим забезпечуючи використання меншого відрізка для матеріалу короткої кромки. Кріпильним елементом може бути адгезив, який може бути, наприклад, заповнюювальним адгезивом, будівельним адгезивом, адгезивом, що розширюється, або клеєм, який 1 UA 111773 C2 5 10 15 20 25 30 35 40 45 50 55 самоспінюється, таким, як поліуретановий адгезив. Адгезивом може бути плавкий клей, що наноситься за допомогою піноутворювального пристрою. Відокремлювальні елементи можуть містити деревні волокна, при цьому згадані відокремлювальні елементи можуть кріпитися до першої дерев'яної ламелі і до сусідньої другої дерев'яної ламелі з допомогою адгезиву, наприклад, смол, переважно зшитих, клею-розплаву, клею ПВА або клею, що містить полівінілацетат або поліуретан. Відокремлювальні елементи можуть альтернативно містити шпон, перероблені частини деревних ламелей, папір, деревноволокнисту плиту середньої щільності, деревноволокнисту плиту високої щільності, орієнтовану стружкову плиту, тирсу, змішану зі смолою, або смолу з наповнювачем. Відстань між довгою кромкою першої дерев'яної ламелі і довгою кромкою сусідньої другої дерев'яної ламелі у внутрішньому шарі будівельної панелі може бути в діапазоні від близько 0,5 мм до близько 15 мм, переважно, в діапазоні від близько 1 мм до близько 5 мм звичайно залежно, серед іншого, від товщини поверхневого шару, який повинен перекривати відстань між дерев'яними ламелями. Перша або друга дерев'яна ламель може містити в подовжньому напрямку дві частини, розташовані з проміжком біля коротких кромок згаданих частин, оскільки відокремлювальний елемент фіксує частини в напівфабрикаті. Проміжок може розташовуватися на одному з відокремлювальних елементів, роблячи напівфабрикат ще більш міцним. Елемент посилення може розташовуватися в проміжку або на сучку або в іншому ослабленому місці дерев'яної ламелі, щоб ще більше збільшити міцність напівфабрикату. Частина відокремлювального елемента може розташовуватися в пазу в першій дерев'яній ламелі. Інша частина відокремлювального елемента може розташовуватися в пазу у другій дерев'яній ламелі. Третя дерев'яна ламель може кріпитися до другої дерев'яної ламелі другим відокремлювальним елементом, четверта дерев'яна ламель може кріпитися до третьої дерев'яної ламелі третім відокремлювальним елементом, причому перший відокремлювальний елемент, другий відокремлювальний елемент і третій відокремлювальний елемент переважно розташовуються на прямій лінії. Пряма лінія може бути орієнтована під кутом близько 45 градусів до подовжнього напрямку першої дерев'яної ламелі. Зовнішня довга кромка крайньої дерев'яної ламелі може забезпечуватися відокремлювальними елементами. Якщо декілька напівфабрикатів при виготовленні будівельної панелі розташовуються одна за одною, забезпечується відстань між сусідніми напівфабрикатами. Порожнина між двома сусідніми дерев'яними ламелями може заповнюватися звукопоглинальним матеріалом або ізолюючим матеріалом. Другим аспектом винаходу є спосіб виготовлення напівфабрикату, переважно, напівфабрикату для внутрішнього шару будівельної панелі відповідно до першого аспекту, в якому спосіб містить етапи: - укладання кріпильного елемента, переважно щонайменше двох відокремлювальних смуг, на відстані, яка по суті дорівнює ширині готової будівельної панелі, і адгезиву, причому смуги переважно розташовуються по суті перпендикулярно до першої дошки; - кріплення першої дошки до згаданої другої дошки згаданим кріпильним елементом, переважно шляхом застосування адгезиву, і тим самим отримання пакету, що містить першу і другу дошки і відокремлювальну смугу; і - різання згаданого пакету в подовжньому напрямку дощок, переважно за допомогою пилки для подовжнього множинного різання, рамної пилки або стрічкової пилки. Спосіб може містити етап додавання додаткових дощок і кріпильних елементів, переважно, відокремлювальних смуг, до згаданого пакету шляхом кріплення декількох дощок до другої і/або до першої дошки, і переважно щонайменше двох відокремлювальних смуг між сусідніми дошками. Пакет переважно містить щонайменше три дошки і різання виконується стрічковою пилкою або рамною пилкою. Спосіб може містити етап розміщення відокремлювальних смуг між сусідніми дошками по прямій лінії. Пряма лінія може бути орієнтована під кутом близько 90 градусів до подовжнього напрямку першої дошки. 2 UA 111773 C2 5 10 15 20 25 30 35 40 45 50 55 60 Спосіб може також використовуватися для виготовлення напівфабрикату для елемента конструкції, наприклад, балки, переважно відповідно до шостого аспекту, причому пряма лінія переважно орієнтована під кутом близько 45 градусів до подовжнього напрямку першої дошки. Спосіб може містити етап різання першої і другої дощок і відокремлювальних смуг в напрямку, перпендикулярному до напрямку довжини. Якщо дошки мають чашоподібну форму, спосіб переважно містить етапи: - створення двох пазів, переважно по суті з плоскими фіксуючими поверхнями в поверхні першої дошки; і - кріплення однієї з двох згаданих відокремлювальних смуг в кожному пазу. Якщо дошки мають чашоподібну форму, спосіб переважно також містить етапи: - створення двох пазів, переважно, по суті з плоскими фіксуючими поверхнями в поверхні другої дошки; і - кріплення однієї з двох згаданих відокремлювальних смуг в кожному зі згаданих пазів у поверхні другої дошки. Шляхом створення пазів у першій і другій дошках забезпечуються плоскі поверхні для кріплення смуг. Це дає ефект збільшення міцності кріплення між смугами і дошками. Спосіб може містити етап різання першої і другої дощок і відокремлювальних смуг у подовжньому напрямку за декілька проходів з відстанню між різами, що дорівнює товщині напівфабрикату. Третім аспектом винаходу є будівельна панель, яка містить внутрішній шар із дерев'яних ламелей, що містить напівфабрикат відповідно до першого аспекту, декоративний поверхневий шар поверх внутрішнього шару і вирівнювальний шар під внутрішнім шаром. Будівельна панель може забезпечуватися механічною замковою системою вздовж її довгих кромок, при цьому відокремлювальні елементи переважно розміщуються по довгих кромках в механічній замковій системі. Це робить замкову систему більш міцною і зменшує ризик виривання ділянок і розщеплення дерев'яних ламелей по кромці, особливо в замковому елементі, під час операції профілювання. Виривання ділянок і розщеплення дерев'яних ламелей по кромці негативно впливає на міцність механічної замкової системи і якість. Отвори в кромці, не закриті відокремлювальними елементами, можуть також містити множину трісок і пилу від операції профілювання. Внаслідок це може привести до утворення вм'ятин при упаковуванні готових плит. Четвертим аспектом винаходу є будівельна панель, наприклад, панель підлоги, що містить внутрішній шар з дерев'яних ламелей, декоративний поверхневий шар поверх внутрішнього шару і вирівнювальний шар під внутрішнім шаром. Внутрішній шар містить декілька дерев'яних ламелей, розташованих по суті паралельно одна до одної, довга кромка до довгої кромки. Довга кромка першої дерев'яної ламелі розташовується на відстані від довгої кромки сусідньої другої дерев'яної ламелі. Довга кромка першої дерев'яної ламелі прикріплюється відокремлювальним елементом до довгої кромки сусідньої другої дерев'яної ламелі і на першій кромці будівельної панелі. Перший механічний замковий пристрій створюється на першій кромці будівельної панелі і щонайменше частково у відокремлювальних елементах. Це робить першу механічну замкову систему міцнішою і зменшує ризик виривання ділянок і розщеплення дерев'яних ламелей по кромці, коли створюється перший механічний замковий пристрій, переважно, фрезеруванням. Виривання ділянок і розщеплення дерев'яних ламелей по кромці негативно впливає на міцність першого механічного замкового пристрою і на якість. Отвори в кромці, не закриті відокремлювальними елементами, можуть також містити багато тирси і пилу від операції профілювання. Внаслідок це може привести до утворення вм'ятин при упаковуванні готових плит. Переважно, довга кромка першої дерев'яної ламелі кріпиться другим відокремлювальним елементом до довгої кромки сусідньої другої дерев'яної ламелі і до другої протилежної кромки будівельної панелі, причому відокремлювальний елемент і другий відокремлювальний елемент розташовуються на відстані, переважно, з порожниною між ними. Частина відокремлювального елемента може розташовуватися в першому пазу в першій дерев'яній ламелі, і частина другого відокремлювального елемента розташовується у другому пазу в першій дерев'яній ламелі, щоб поліпшити кріплення до першої дерев'яної ламелі. Переважно інша частина відокремлювального елемента і другий відокремлювальний елемент розташовуються в третьому і четвертому пазу, відповідно, у другій дерев'яній ламелі. Другий механічний замковий пристрій може створюватися на другій протилежній кромці будівельної панелі і щонайменше частково на других відокремлювальних елементах. Відокремлювальний елемент може виступати до другої протилежної кромки будівельної панелі, причому другий механічний замковий пристрій може створюватися на другій 3 UA 111773 C2 5 10 15 20 25 30 35 40 45 50 55 60 протилежній кромці будівельної панелі і щонайменше частково у відокремлювальних елементах. Перший механічний замковий пристрій може бути виконаний з можливістю спільної дії з другим механічним замковим пристроєм по суті в однаковій будівельній панелі для вертикальної і/або горизонтальної фіксації цієї будівельної панелі з по суті з однаковою будівельною панеллю. Другий замковий пристрій може містити замковий паз на другій протилежній кромці панелі з пазом. Перший замковий пристрій може містити виступаючу смугу із замковим елементом. Виступаюча смуга посилюється відокремлювальним елементом між дерев'яними ламелями. Замковий елемент і замковий паз виконані з можливістю спільної дії для фіксації в горизонтальному напрямку. Перший або другий замковий пристрій може містити гребінь, а інший перший або другий замковий пристрій може містити паз для гребеня, причому гребінь і паз для гребеня виконані з можливістю спільної дії для фіксації у вертикальному напрямку. Відокремлювальний елемент може бути з іншого матеріалу або мати інші властивості, наприклад, з іншої породи деревини і/або деревини з іншим напрямком волокон, ніж у дерев'яної ламелі. Внутрішній шар з дерев'яних ламелей переважно містить декілька напівфабрикатів відповідно до першого аспекту. П'ятий аспект винаходу є способом виготовлення будівельної панелі відповідно до третього аспекту. Спосіб містить етапи: - розташування декількох напівфабрикатів один за одним, при якому зовнішня дерев'яна ламель кожного напівфабрикату примикає до зовнішньої дерев'яної ламелі сусіднього напівфабрикату; - розміщення вирівнювального шару на першій стороні напівфабрикатів, переважно, по суті перпендикулярно до подовжнього напрямку дерев'яних ламелей напівфабрикатів; - розташування декоративного шару на другій стороні напівфабрикатів, переважно, по суті перпендикулярно до подовжнього напрямку дерев'яних ламелей напівфабрикатів; і - обрізання напівфабрикатів вздовж кромки декоративного шару, переважно біля відокремлювальних елементів і ще більш переважно по відокремлювальних елементах. Спосіб може містити етап виготовлення механічної замкової системи вздовж довгих кромок декоративного шару у внутрішньому шарі з дерев'яних ламелей. Спосіб може містити етап розміщення матеріалу внутрішнього шару з іншого матеріалу, наприклад, відрізка фанери на короткій кромці декоративного шару, і переважно, виготовлення механічної замкової системи вздовж короткої кромки декоративного шару і в матеріалі внутрішнього шару з іншого матеріалу. Спосіб може містити етап розміщення відокремлювального елемента двох сусідніх напівфабрикатів між крайніми дерев'яними ламелями згаданих двох сусідніх напівфабрикатів. Спосіб може також використовуватися для виготовлення будівельної панелі відповідно до четвертого аспекту, в якому замкова система містить перший замковий пристрій вздовж першої довгої кромки і другий замковий пристрій вздовж другої довгої кромки. Шостим аспектом винаходу є елемент конструкції, наприклад, балка, що містить стінку з дерев'яних ламелей. Стінка містить перший шар, який містить дерев'яні ламелі, і другий шар, який містить дерев'яні ламелі. Перший шар розташовується так, щоб подовжній напрямок щонайменше деяких дерев'яних ламелей був орієнтований по суті перпендикулярно до подовжнього напрямку щонайменше деяких дерев'яних ламелей у другому шарі. Переважно по суті всі дерев'яні ламелі в першому шарі розташовуються перпендикулярно по суті до всіх дерев'яних ламелей у другому шарі. За рахунок розташування першого і другого шару, при якому дерев'яні ламелі в першому шарі по суті перпендикулярні до дерев'яної ламелі у другому шарі, міцність елемента конструкції збільшується. Для мінімізації ваги елемента конструкції ширина відокремлювальних елементів переважно більше ширини дерев'яних ламелей. Перша дерев'яна ламель у першому шарі може кріпитися до другої дерев'яної ламелі в першому шарі відокремлювальним елементом. Перша дерев'яна ламель у другому шарі може кріпитися до другої дерев'яної ламелі у другому шарі відокремлювальним елементом. Перший шар може кріпитися до другого шару, переважно шляхом приклеювання на деяких відокремлювальних елементах і/або на перетині першого і другого шару. 4 UA 111773 C2 5 10 15 20 25 30 35 40 45 50 55 Переважним варіантом здійснення є балка, яка містить перший торець, прикріплений до кінців дерев'яних ламелей у першому і другому шарах, і другий торець, прикріплений до протилежного кінця дерев'яних ламелей. Балка може мати декілька дерев'яних ламелей, розташованих перпендикулярно до першого і другого торця, переважно на подовжніх кінцях балки. Сьомим аспектом винаходу є комплект прямокутних будівельних панелей з поверхневим шаром, внутрішнім шаром і замковою системою по довгій кромці. Замкова система містить гребінь і паз для вертикальної фіксації сусідніх кромок і виступаючу смугу із замковим елементом в першій кромці, що діє спільно із замковим пазом на другій сусідній кромці для горизонтальної фіксації сусідніх кромок. Виступаюча смуга містить декілька ділянок вздовж стику. Згадані ділянки мають різну ширину в подовжньому напрямку стику і/або різні властивості матеріалу, наприклад, різні породи деревини і/або деревину з напрямками, що розрізняються, деревних волокон. Прямокутна будівельна панель може містити внутрішній шар з дерев'яних ламелей з віддаленими одна від одної ламелями у внутрішній частині внутрішнього шару. Восьмим аспектом винаходу є будівельна панель із поверхневим шаром і багатошаровим внутрішнім шаром з дерев'яних ламелей, в якій внутрішній шар складається з двох комплектів дерев'яних ламелей: верхнього комплекту, прикріпленого до поверхневого шару, і нижнього комплекту, прикріпленого до нижнього комплекту, при цьому кожний комплект містить дерев'яні ламелі, віддалені одна від одної в головній площині панелі. Середня відстань між ламелями в нижньому комплекті може бути більшою, ніж середня відстань між ламелями у верхньому комплекті. Будівельна панель може містити ламелі, прикріплені одна до одної через інтервали. Короткий опис креслень Винахід описаний нижче в зв'язку з переважними варіантами здійснення і більш докладно з посиланням на прикладені ілюстративні креслення, в яких На фіг. 1a-с показане виготовлення внутрішнього шару з дерев'яних ламелей відповідно до відомої технології. На фіг. 1d-e показана дошка і пакет, який містить декілька дощок і відокремлювальних смуг відповідно до варіанта здійснення винаходу. На фіг. 2 показаний пакет, що містить декілька дощок відповідно до варіанта здійснення винаходу. На фіг. За-Зb показаний напівфабрикат відповідно до варіанта здійснення винаходу. На фіг. Зс-d показана будівельна панель відповідно до варіанта здійснення винаходу. На фіг. 4а-4b показано декілька напівфабрикатів, прилеглих один до одного, і будівельна панель відповідно, відповідно до варіанта здійснення винаходу. На фіг. 5 показаний спосіб з'єднання дощок і відокремлювальних смуг відповідно до варіанта здійснення винаходу. На фіг. 6а-с показана замкова система з виступаючими смугами, яка містить ділянки, що розрізняються, відповідно до варіанта здійснення винаходу. На фіг. 7a-f показаний багатошаровий внутрішній шар із дерев'яних ламелей відповідно до варіанта здійснення винаходу. На фіг. 8a-d показаний вирівнювальний шар і внутрішній шар, що містить рознесені ділянки, відповідно до варіантів здійснення винаходу. На фіг. 9a-d показаний пакет і дошка з пазом, а також пакет, який містить дошки відповідно до варіантів здійснення винаходу. На фіг. 10а-b показаний пакет дощок і відокремлювальних смуг, а також напівфабрикат відповідно до варіантів здійснення винаходу. На фіг. 11a-b показані напівфабрикати і балка відповідно до варіантів здійснення винаходу. Докладний опис варіантів здійснення Відомо, що при виготовленні будівельної панелі, наприклад, панелі підлоги з внутрішнім шаром з дерев'яних ламелей, дерев'яні ламелі 4 розташовують паралельно одна до одної з невеликим проміжком між дерев'яними ламелями, як показано на фіг. 1а. Цей проміжок є невизначеним і випадковим. Поверхневий шар 6 наноситься і приклеюється до дерев'яних ламелей 4. Волокна у внутрішньому шарі з дерев'яних ламелей звичайно орієнтовані перпендикулярно до напрямку волокон поверхневого шару 6. Коли поверхневий шар приклеюється до внутрішнього шару з ламелей, це забезпечує кліматостійку панель підлоги. Звичайно дерев'яні ламелі 4 мають довжину, яка дорівнює ширині двох або декількох панелей підлоги, як показано на фіг. 1b. Після наклеювання поверхневого шару 6 дерев'яні 5 UA 111773 C2 5 10 15 20 25 30 35 40 45 50 55 60 ламелі 4 розпилюються вздовж довгої кромки поверхневого шару для отримання будівельної панелі, див. фіг. 1с. Пакет, відповідно до варіанта здійснення винаходу, який містить дошки 15 і відокремлювальні смуги 14, показаний на фіг. 1е. Дошки 15 можуть вкладатися вертикально одна на іншу з відокремлювальною смугою 14, переважно з деревини, між сусідніми дошками, як показано на фіг. 1а і 1b, або розташовуватися таким же чином в горизонтальному напрямку. Відокремлювальні смуги 14 між першою 15а і другою 15b і другою і третьою 15с сусідніми дошками, переважно розташовуються вирівняними по вертикалі. Породами деревини дощок і/або відокремлювальних смуг можуть бути, наприклад, ялина, сосна, каучукове дерево або тополя. Дошки переважно розташовуються так, що річні кільця орієнтовані в одному напрямку, див. фіг. 1е, а не протилежно один до одного, див. фіг. 2. Орієнтація річних кілець, що розрізняється, може спричиняти в дошках в пакеті утворення тріщин і/або роз'єднання, оскільки при зміні вологості дошки жолобляться в різному напрямку. Жолоблення можна зменшити застосуванням більш вузьких дощок. Дошки переважно діляться до ширини, кратної товщині бажаних дерев'яних ламелей плюс ширині будь-якого різу/різів пилки між шарами дерев'яної ламелі. Пакет може використовуватися для виготовлення напівфабрикату, див. фіг. За і Зb. Напівфабрикат може використовуватися у внутрішньому шарі з дерев'яних ламелей передбачуваної будівельної панелі, див. фіг. Зс і 4b. Кожна відокремлювальна смуга 14 кріпиться до сусідньої(них) дошки(ок) 15 з допомогою адгезиву, наприклад, смол, переважно зшитих, клею розплаву, клею ПВА, клею, що містить полівінілацетат або поліуретан, або клею, що розширюється/спінюється. Подовжній напрямок Ζ відокремлювальних смуг 14 переважно перпендикулярний до подовжнього напрямку X дощок 15. Дошки розпускаються декілька разів шляхом розпилювання в подовжньому напрямку X, утворюючи дерев'яні ламелі 5, 5', 5" напівфабрикату, як показано на фіг. За, і відокремлювальна смуга одночасно розрізається, утворюючи відокремлювальні елементи 4, 4' напівфабрикату. Відстань t між двома сусідніми різами фактично відповідає товщині напівфабрикату і товщині дерев'яних ламелей. Відстань L1 між двома сусідніми відокремлювальними елементами 4 в подовжньому напрямку дерев'яних ламелей X переважно відповідає ширині готової будівельної панелі, див. фіг. За. Загальна довжина L напівфабрикату в подовжньому напрямку дерев'яних ламелей X переважно кратна ширині, що включає в себе будь-яку механічну замкову систем} готової будівельної панелі. Сучки 10 або інші ослаблення 11 дерев'яних ламелей у напівфабрикаті переважно посилюються елементом 9 посилення, якщо вони не розташовуються ε відокремлювальному елементі 4. Дерев'яна ламель може містити дві частини; деревини в подовжньому напрямку. Короткі кромки двох сусідніх частин можуті знаходитися близько одна до одної 3 або розташовуватися на деякій відстані 2 Найближчі одна до одної короткі кромки можуть бути склеєні одна з іншою і короткі кромки, розташовані на деякій відстані, можуть забезпечуватися елементом 9 посилення. Короткі кромки згаданих двох сусідніх частин можуть також розташовуватися у відокремлювальному елементі 4. Дерев'яні ламелі переважно розташовуються так, що короткі кромки першої дерев'яної ламелі з короткими кромками між парою сусідніх відокремлювальних елементів не розташовуються поруч з другою дерев'яною ламеллю з короткими кромками, розташованою в подовжньому напрямку X між згаданою парою відокремлювальних елементів другої дерев'яної ламелі. Дерев'яна ламель 5' на зовнішній кромці напівфабрикату може забезпечуватися відокремлювальним елементом 4'. Призначення даного відокремлювального елемента 4' полягає в розміщенні першого напівфабрикату на потрібній відстані від другого напівфабрикату, коли перший і другий напівфабрикати розташовуються один за іншим, див. фіг. 3а і 4а. Фіг. 3с і 3d зображають будівельну панель, переважно, панель підлоги з внутрішньому шаром, який містить описані вище напівфабрикати (ділянка L1 на фіг. За). Будівельна панель показана на вигляді зверху на фіг. Зс і на вигляді збоку на фіг. 3d. Будівельна панель додатково містить поверхневий шар 6, який переважно містить деревину або деревний шпон, і вирівнювальний шар 8. У деяких випадках будівельна панель може містити підтримувальний шар 7, наприклад, з тонкої дошки або шпону, щоб уникнути просвічування у верхній поверхні декоративного шару 6. В той же час товщина поверхневого шару 6 може бути зменшена. Фіг. 4а зображає декілька напівфабрикатів, розташованих у комплекті довгою стороною до довгої сторони для використання як елемента для виготовлення будівельних панелей, див. фіг. 4b. При виготовленні будівельних панелей декілька декоративних шарів 6 можуть 6 UA 111773 C2 5 10 15 20 25 30 35 40 45 50 55 60 розташовуватися на одній стороні згаданого комплекту, переважно, зі своїм подовжнім напрямком, перпендикулярним до подовжнього напрямку дерев'яних ламелей 5 напівфабрикатів. Довжина комплекту в напрямку Y, перпендикулярному до подовжнього напрямку дерев'яних ламелей 5 у напівфабрикатах, є, переважно, такою ж, як довжина готової будівельної панелі. Довга кромка 45 декоративного шару 6 може розташовуватися вздовж лінії 1 відокремлювальних елементів 4. Вирівнювальний шар 8 може розташовуватися на іншій стороні комплекту в кожному положенні декоративного шару 6. Комплект переважно розрізається вздовж згаданої лінії 1, і вздовж довгих кромок будівельної панелі створюється механічна замкова система. Заповнювач з іншого матеріалу 44, наприклад, відрізка фанери, може розташовуватися у вказаному комплекті в положенні, що відповідає короткій кромці 46 декоративного шару. Інший матеріал 44 може розташовуватися на обох коротких кромках 46 декоративного шару. Переважно, механічна замкова система виготовляється вздовж коротких кромок декоративного шару і в заповнювачі з іншого матеріалу. Заповнювач з іншого матеріалу 44, наприклад, відрізка фанери, може також розташовуватися в даному комплекті в положенні, яке по суті знаходиться в середині декоративного шару, або в будь-якому іншому положенні, в якому може бути бажано розрізати будівельну панель і забезпечити кромку механічною замковою системою. На фіг. 5 показаний варіант розташування і фіксації дощок 15 і відокремлювальних смуг 14 одна з одною для отримання безперервного пакету. Дошки 15 безперервно подаються між декількома напрямними засобами 50, розташованими один над одним. Показані дошки, розташовані одна на іншій в пакеті, але вони можуть також розташовуватися одна за іншою в горизонтальному напрямку. Кінці дощок розташовуються в подовжньому напрямку дощок у пакеті безладно, тобто розташування кінців не вирівняно. Відокремлювальні смуги 14 розташовуються між дошками 15 і наноситься адгезив, переважно клей, наприклад, смоли, переважно, зшиті, клей-розплав, клей ПВА або клей, що містить полівінілацетат або поліуретан, і дошки поступово спресовуються разом пресувальним пристроєм 51. Дошки 15, заздалегідь обрізані до такої ж довжини, можуть також використовуватися для створення пакету, по суті такої ж довжини, як заздалегідь обрізані дошки. Посилювальні смуги або елементи можуть також розташовуватися на сучках, ослабленнях або між короткими кромками двох сусідніх дощок, які подаються одна за іншою. Система спостереження, яка містить, наприклад, камеру або комп'ютер, може використовуватися для розміщення посилювальних смуг і елементів у правильному положенні. На фіг. 6а-с показана будівельна панель, яка містить внутрішній шар з дерев'яних ламелей і поверхневий шар 6. Перша дерев'яна ламель 5 кріпиться до другої сусідньої дерев'яної ламелі відокремлювальним елементом 4. Будівельна панель забезпечується замковою системою довгої кромки. Замкова система містить перший замковий пристрій на першій довгій кромці і другий замковий пристрій на другій протилежній довгій кромці. Перший замковий пристрій містить паз 62 і виступаючу смугу 60 із замковим елементом 63 на першій довгій кромці. Другий замковий пристрій містить замковий паз 64 і гребінь 61. Перший замковий пристрій виконаний з можливістю спільної дії з другим замковим пристроєм в по суті однаковій сусідній будівельній панелі. Гребінь 61 і паз 62 діють спільно для вертикальної фіксації першої і другої кромки згаданих двох по суті однакових будівельних панелей. Замковий елемент 63 і замковий паз 64 діють спільно для горизонтальної фіксації першої і другої кромки згаданих двох по суті однакових будівельних панелей. Відокремлювальний елемент 4 на першій кромці переважно входить у внутрішнє положення 4а, покриваючи по суті весь паз 62. Перевагою є те, що у кромки і між дерев'яними ламелями 5, див. фіг. 6Ь, відсутній відкритий простір 70 для накопичення пилу і тирси. Переважно, відокремлювальний елемент 4 входить в зовнішнє положення на зовнішній кромці замкового елемента. Це забезпечує міцну фіксацію і більш гладку обробку, оскільки дозволяє уникнути сколювання замкового елемента 63 на зовнішній кромці дерев'яної ламелі, оскільки сусідні дерев'яні ламелі 5 приклеюються до відокремлювального елемента 4, як показано на фіг. 6с. Відокремлювальний елемент 4 на першій кромці також може проходити в зовнішнє положення 4Ь, щоб покривати тільки частину смуги 60. Відокремлювальний елемент 4 може також проходити у внутрішнє положення для створення отвору між сусідніми дерев'яними ламелями. Замкова система стає ще більш міцною по вертикалі, якщо відокремлювальний елемент 4 на другій кромці входить до зовнішнього кінця гребеня і до внутрішнього положення 4с, щоб відокремлювальний елемент 4 покривав весь гребінь 61. Міцність по горизонталі збільшується, якщо відокремлювальний елемент на другій кромці входить у внутрішнє положення 4d, щоб 7 UA 111773 C2 5 10 15 20 25 30 35 40 45 50 55 60 відокремлювальний елемент покривав частину замкового паза 64, який діє спільно із замковим елементом 63 для горизонтальної фіксації. Відокремлювальний елемент 4 на другій кромці може також проходити у внутрішнє положення 4е, щоб відокремлювальний елемент покривав по суті весь замковий паз 64, щоб запобігати накопиченню пилу і тирси. Переважна замкова система будівельної панелі включає в себе замкову смугу 60, яка містить першу ділянку з першим напрямком деревних волокон, і другу ділянку з другим напрямком деревних волокон. У варіантах здійснення, показаних на фіг. 6а-с, перша ділянка створюється дерев'яною ламеллю, а друга ділянка створюється відокремлювальним елементом. Замкова система будівельної панелі може додатково включати в себе виступаючу смугу 60, яка вздовж стику містить ділянки з інших матеріалів і/або іншої ширини. На фіг. 7а-7с показано, що додаткова економія може досягатися шляхом створення внутрішнього шару, який містить дерев'яні ламелі 5а, 5b ширини, що розрізняється, і/або відокремлювальні елементи 4f, 4g ширини, що розрізняється. Внутрішній шар містить два комплекти дерев'яних ламелей, верхній і нижній комплект. Середня ширина відокремлю вальних елементів 4g між дерев'яними ламелями 5а в нижньому комплекті може бути більшою, ніж середня ширина відокремлювальних елементів 4f між дерев'яними ламелями 5b у верхньому комплекті. Середня ширина дерев'яних ламелей 5Ь у нижньому комплекті може бути меншою, ніж середня ширина дерев'яних ламелей 5а у верхньому комплекті. Між верхнім і нижнім комплектом може застосовуватися звукопоглинальний або термоізолюючий шар. Можливе використання більше двох комплектів дерев'яних ламелей, а у верхній і нижній дерев'яних ламелях, а також, в однакових комплектах дерев'яних ламелей, можуть використовуватися матеріали, що розрізняються. Такий багатошаровий внутрішній шар з дерев'яних ламелей може забезпечувати значну економію матеріалу. Вага панелей може бути зменшена, що зменшує транспортні витрати і полегшує їх встановлення, особливо коли панелі мають значну довжину. Проміжок між дерев'яними ламелями може заповнюватися різними типами матеріалів, переважно, матеріалами, які мають більш низьку щільність, ніж деревина. Це може використовуватися для зменшення звуку і/або для зміни частоти звуку. Проміжки між дерев'яними ламелями можуть також використовуватися для включення до складу матеріалів, які мають кращу теплопровідність, ніж деревина, для отримання поліпшеного нагрівання підлоги. На фіг. 8а показано, що економія може також бути отримана шляхом зміни вирівнювального шару 8 на задній стороні панелі. Вирівнювальний шар у відомих багатошарових підлогових панелях є звичайно дерев'яним шпоном, що повністю покриває задню сторону. Відповідно до винаходу, можна приклеювати декілька смуг 65 шпону до дерев'яних ламелей 5 на відстані 66 між смугами 65 шпону. Точне розміщення дерев'яних ламелей дозволяє розташовувати смуги 65 так, щоб вони переважно покривали всі проміжки між дерев'яними ламелями. Відстань між смугами шпону може збільшуватися, якщо, наприклад, дерев'яні ламелі, які покривають проміжок між сусідніми смугами шпону, переважно виготовлені з більшою шириною, ніж інші дерев'яні ламелі. Це означає, що дерев'яні ламелі у внутрішньому шарі можуть мати різну ширину. На фіг. 8b показані дві панелі, створені обрізанням внутрішнього шару з дерев'яних ламелей, наприклад, шляхом розпилювання. Спосіб створення вирівнювального шару з розділених матеріалів, переважно, зі смуг шпону, як описано вище, може комбінуватися з іншими описаними варіантами здійснення. Спосіб економії матеріалу з декількома підтримувальними смугами також може використовуватися в панелях із звичайним внутрішнім шаром з дерев'яних ламелей або в панелях з внутрішнім шаром, який містить листовий матеріал, наприклад, деревноволокнисту плиту високої щільності, деревноволокнисту плиту середньої щільності або фанеру. Багатошарова серцевина, описана вище, може також використовуватися в панелях, де внутрішній шар містить ламелі з деревноволокнистої плити високої щільності/деревноволокнистої плити середньої щільності або фанери. На фіг. 8с показаний вигляд збоку будівельної панелі, переважно, панелі підлоги, на основі деревини, яка містить поверхневий шар 6, вирівнювальний шар 8 і внутрішній шар, що створюється декількома шарами смуг 80а, 80b, і 80с дерев'яного шпону, що з'єднуються один з одним, переважно, за допомогою клею. Смуги шпону віднесені один від одного. Відокремлювальні елементи не потрібні в даному варіанті здійснення, оскільки шпон може нарізатися ножами на смуги шпону певної ширини, розташовуватися і приклеюватися бік об бік 8 UA 111773 C2 5 10 15 20 25 30 35 40 45 50 55 через певні проміжні відстані і щонайменше в два шари, один поверх іншого. Напрямок волокон може бути таким же, як у всіх шарах внутрішнього шару. Відокремлювальні елементи можуть використовуватися на крайових ділянках готової панелі. Даний варіант здійснення надає переваги в тому, що при різанні ножем відсутні відходи, і в тому, що велика частина деревного шпону може використовуватися при різанні великого листа на менші смуги. Може досягатися економія 25 % порівняно з, наприклад, суцільним внутрішнім шаром із фанери. Смуги деревного шпону можуть частково або повністю замінюватися смугами, утвореними з листового матеріалу, наприклад, деревноволокнистої плити високої щільності/деревноволокнистої плити середньої щільності. Тонка деревноволокниста плита високої щільності доволі дорога. У зв'язку з цим, переважно використовувати більш товсту плиту, яку можна нарізати на більш тонкий матеріал. Переважним варіантом здійснення є панель підлоги з поверхневим шаром 6 товщиною близько 1-3 мм щонайменше з трьома шарами смуг шпону (80а, 80b, 80с) товщиною близько 1-3 мм і шириною близько 20-30 мм і вирівнювальним шаром товщиною близько 1-3 мм. На фіг. 8d показана замкова система, утворена у внутрішньому шарі, що містить три шари смуг шпону, як показано на фіг. 8с. Замкова смуга 60 переважно створюється в нижньому 80с і середньому шарі 80b. Замковий елемент 63 і замковий паз 64 переважно створюються в тому ж шарі, переважно, в середньому шарі 80b для отримання більш міцної фіксації. На фіг. 9а показаний пакет, який містить чашоподібні дошки 15 і прямі дошки. Міцність фіксації між відокремлювальною смугою 14 і чашоподібними дошками меншає, оскільки проміжок 91, 92 між сусідніми дошками змінюється по ширині сусідніх дощок. Різниця в проміжку може також приводити до того, що дошки тріскаються, коли дошки в пакеті спресовуються разом після нанесення клею між відокремлювальними смугами і дошками. Для підвищення міцності фіксації чашоподібної дошки в поверхні дошки 15 створюється паз 93 з плоскою поверхнею для фіксації, як показано на фіг. 9b, с Відокремлювальна смуга 14 закріплюється в пазу, переважно шляхом приклеювання відокремлювальної смуги до фіксуючої поверхні. На фіг. 9d показаний пакет з прямими і чашоподібними дошками 15, забезпеченими пазами 93 і відокремлювальними смугами 14, приклеєними до фіксуючих поверхонь пазів. На фіг. 10а показаний пакет, який містить складені дошки 15 і відокремлювальні смуги 14, розташовані між сусідніми дошками. Відокремлювальні смуги 14 між дошками розташовуються по прямих лініях 100. Прямі лінії орієнтовані під кутом приблизно 45 градусів до подовжнього напрямку дощок. Кожна відокремлювальна смуга приклеєна до сусідньої дошки. Напівфабрикат 101 для елемента конструкції, наприклад, балки, може виготовлятися шляхом розподілу пакету в подовжньому напрямку дощок і різанням вздовж прямої лінії 100. Два такі напівфабрикати показані на фіг. 10b. Дошки розділені на дерев'яні ламелі 5, а відокремлювальні смуги — на відокремлювальні елементи 4. Шляхом повороту одного з напівфабрикатів, щоб ламелі двох напівфабрикатів були орієнтовані перпендикулярно одна до одної, і розташовуючи їх одна на одній, див. фіг. Па, можуть бути отримані грати для елемента конструкції, наприклад, балки, що включає в себе перший шар, який містить один з двох напівфабрикатів, і другий шар, який містить другий з двох напівфабрикатів. На фіг. 11b показана балка з гратами, що містять два напівфабрикати 101. Грати включають в себе перший шар 101, який містить дерев'яні ламелі 5, і другий шар 102, який містить дерев'яні ламелі 5. Перший шар розташовується так, що подовжній напрямок дерев'яних ламелей орієнтований по суті перпендикулярно до подовжнього напрямку дерев'яних ламелей у другому шарі. Перша дерев'яна ламель 5 у першому шарі 101 кріпиться до другої дерев'яної ламелі в першому шарі відокремлювальним елементом 4. Перша дерев'яна ламель 5 у другому шарі кріпиться до другої дерев'яної ламелі у другому шарі 101 відокремлювальним елементом 4. Ширина відокремлювального елемента 4 може бути більшою, ніж ширина першої дерев'яної ламелі 5 і/або ширина другої дерев'яної ламелі (не показана). Перший шар може кріпитися до другого шару, переважно шляхом приклеювання на деяких відокремлювальних елементах і/або на перетині ламелей першого і другого шару. Перший торець 111 прикріплюється до кінців дерев'яних ламелей в першому і другому шарі, і другий торець 111 прикріплюється до протилежного кінця дерев'яних ламелей. Грати можуть містити деякі дерев'яні ламелі, орієнтовані по суті перпендикулярно до першого і другого торця (не показано). 9 UA 111773 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 1. Будівельна панель, така як панель підлоги, яка містить внутрішній шар із дерев'яних ламелей, декоративний поверхневий шар (6) зверху внутрішнього шару і вирівнювальний шар (8) під внутрішнім шаром, причому внутрішній шар містить декілька дерев'яних ламелей (5), розташованих по суті паралельно одна до одної, довга кромка до довгої кромки, при цьому довга кромка першої дерев'яної ламелі розташована на відстані від довгої кромки сусідньої другої дерев'яної ламелі, яка відрізняється тим, що довга кромка першої дерев'яної ламелі прикріплена відокремлювальним елементом (4) до довгої кромки сусідньої другої дерев'яної ламелі і на першій кромці будівельної панелі, і що сформований перший механічний замковий пристрій на вказаній першій кромці будівельної панелі і щонайменше частково у відокремлювальних елементах. 2. Будівельна панель за п. 1, яка відрізняється тим, що довга кромка першої дерев'яної ламелі прикріплена другим відокремлювальним елементом (4) до довгої кромки сусідньої другої дерев'яної ламелі і на другій протилежній кромці будівельної панелі, причому вказаний відокремлювальний елемент і другий відокремлювальний елемент розташовуються на відстані, переважно, з порожниною між ними. 3. Будівельна панель за п. 2, яка відрізняється тим, що частина вказаного відокремлювального елемента (4) розташовується в першому пазу (93) в першій дерев'яній ламелі, а частина другого відокремлювального елемента (4) розташовується у другому пазу (93) в першій дерев'яній ламелі. 4. Будівельна панель за п. 3, яка відрізняється тим, що інша частина відокремлювального елемента (4) і другий відокремлювальний елемент розташовуються в третьому і четвертому пазу (93), відповідно, у другій дерев'яній ламелі. 5. Будівельна панель за будь-яким із пп. 2-4, в якій сформований другий механічний замковий пристрій на другій протилежній кромці будівельної панелі і щонайменше частково у других відокремлювальних елементах. 6. Будівельна панель за п. 1, яка відрізняється тим, що вказаний відокремлювальний елемент проходить до другої протилежної кромки будівельної панелі, причому сформований другий механічний замковий пристрій на другій протилежній кромці будівельної панелі і щонайменше частково у відокремлювальних елементах. 7. Будівельна панель за п. 5, яка відрізняється тим, що перший механічний замковий пристрій виконаний з можливістю спільної дії з другим механічним замковим пристроєм в по суті однаковій будівельній панелі для вертикальної і/або горизонтальної фіксації будівельної панелі зі вказаною по суті однаковою будівельною панеллю. 8. Будівельна панель за п. 5, яка відрізняється тим, що другий замковий пристрій містить замковий паз (64) на другій протилежній кромці панелі з пазом. 9. Будівельна панель за п. 1, в якій перший замковий пристрій містить виступаючу смугу (60) із замковим елементом (63). 10. Будівельна панель за п. 7, яка відрізняється тим, що перший замковий пристрій містить виступаючу смугу (60) із замковим елементом (63), а другий замковий пристрій містить замковий паз (64) на другій сусідній кромці, причому замковий елемент і замковий паз виконані з можливістю спільної дії для фіксації в горизонтальному напрямку. 11. Будівельна панель за п. 7, яка відрізняється тим, що один з першого або другого замкового пристрою містить гребінь (61), а інший з першого або другого замкового пристрою містить паз для гребеня (62), причому гребінь і паз для гребеня виконані з можливістю спільної дії для фіксації у вертикальному напрямку. 12. Будівельна панель за п. 1, яка відрізняється тим, що вказаний відокремлювальний елемент виконаний з матеріалів, що розрізняються, або з властивостями, що розрізняються, наприклад, різних порід деревини і/або з деревини з іншими напрямками деревних волокон, ніж у дерев'яних ламелях. 10 UA 111773 C2 11 UA 111773 C2 12 UA 111773 C2 13 UA 111773 C2 14 UA 111773 C2 15 UA 111773 C2 16 UA 111773 C2 17 UA 111773 C2 18 UA 111773 C2 19 UA 111773 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 20
