Мотузковий (тросовий, канатний) парк

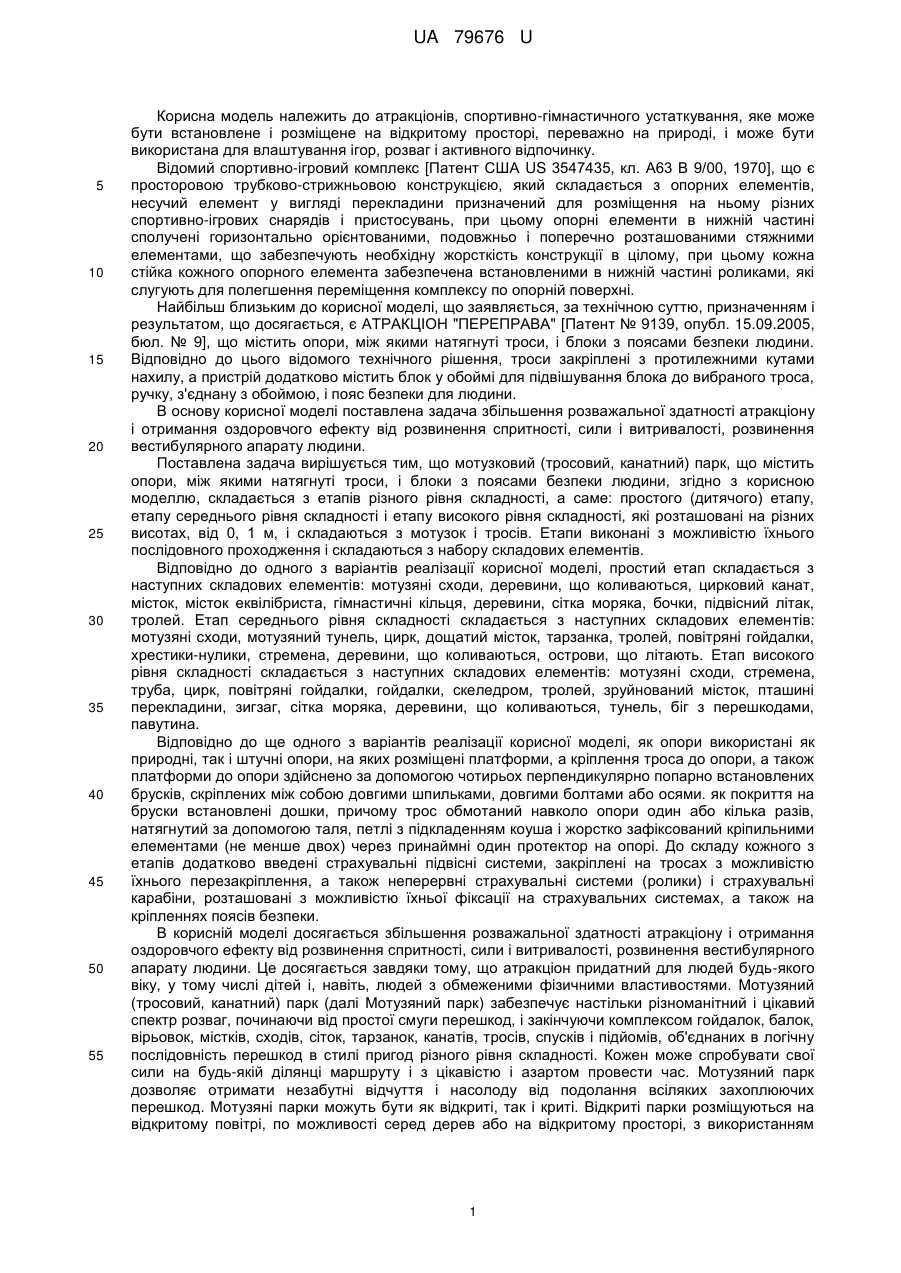

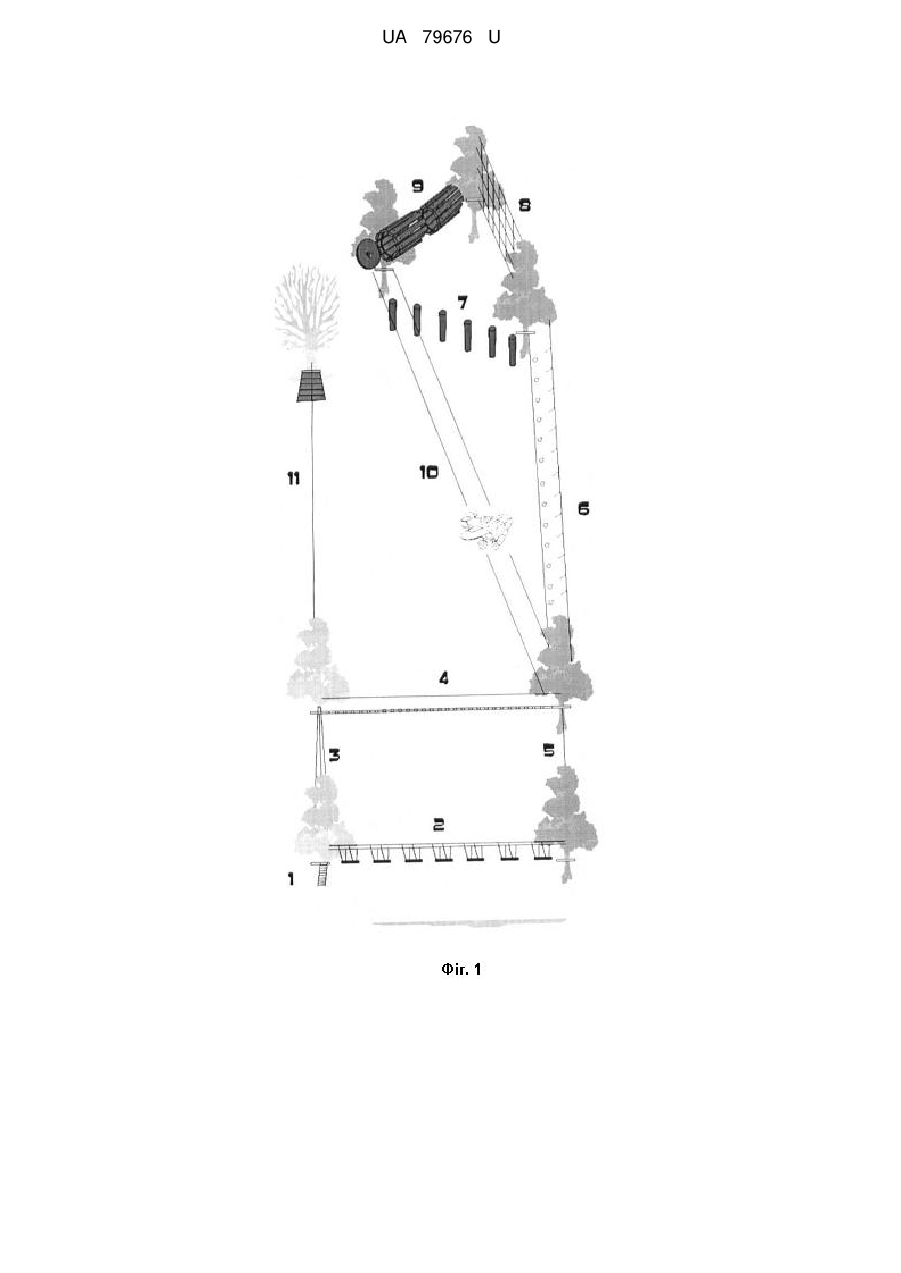

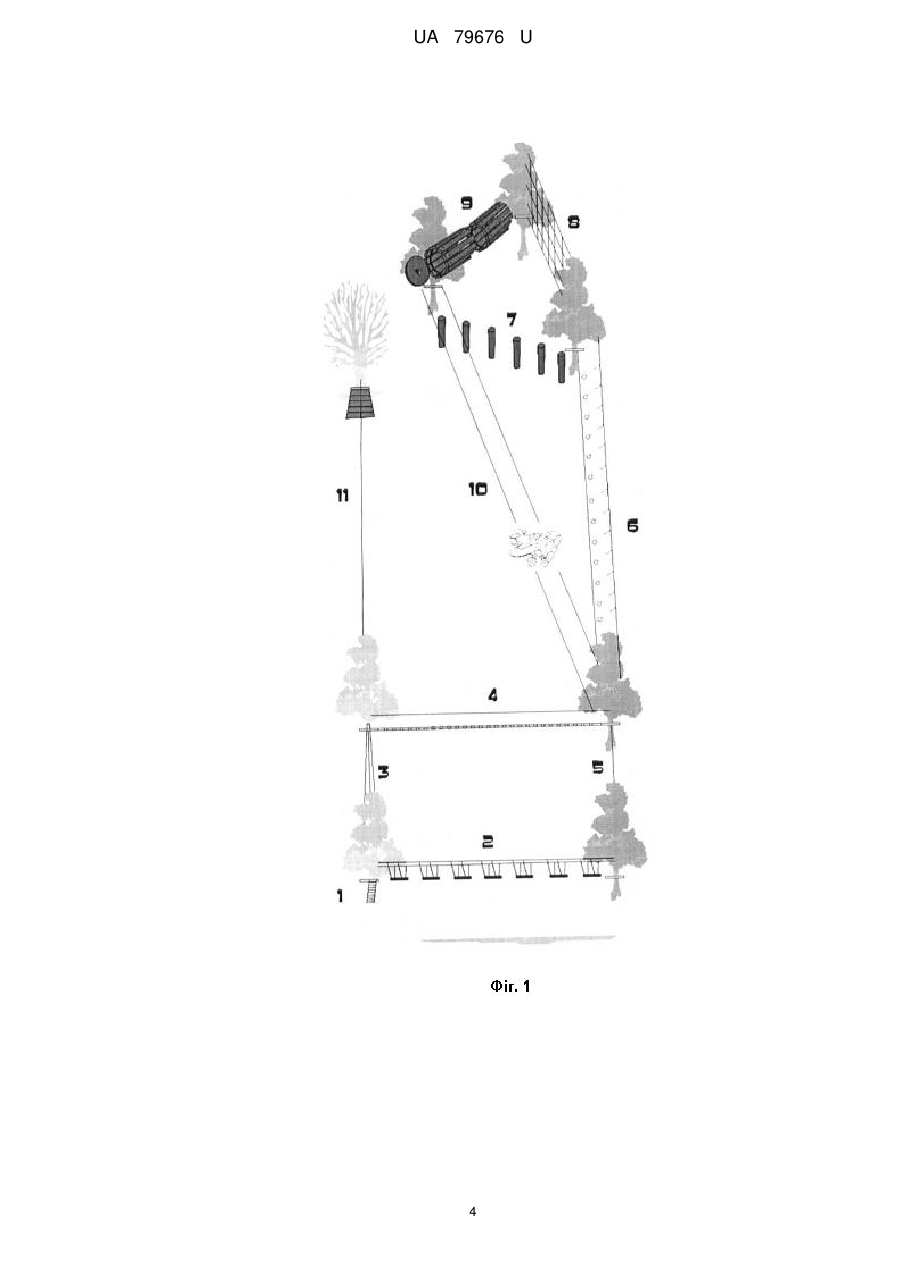

Реферат: Мотузковий (тросовий, канатний) парк містить опори, троси, блоки з поясами безпеки людини. Мотузковий парк складається з етапів різного рівня складності, які розташовані на різних висотах. Етапи виконані з можливістю їхнього послідовного проходження і складаються з набору складових елементів. UA 79676 U (54) МОТУЗКОВИЙ (ТРОСОВИЙ, КАНАТНИЙ) ПАРК UA 79676 U UA 79676 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до атракціонів, спортивно-гімнастичного устаткування, яке може бути встановлене і розміщене на відкритому просторі, переважно на природі, і може бути використана для влаштування ігор, розваг і активного відпочинку. Відомий спортивно-ігровий комплекс [Патент США US 3547435, кл. А63 В 9/00, 1970], що є просторовою трубково-стрижньовою конструкцією, який складається з опорних елементів, несучий елемент у вигляді перекладини призначений для розміщення на ньому різних спортивно-ігрових снарядів і пристосувань, при цьому опорні елементи в нижній частині сполучені горизонтально орієнтованими, подовжньо і поперечно розташованими стяжними елементами, що забезпечують необхідну жорсткість конструкції в цілому, при цьому кожна стійка кожного опорного елемента забезпечена встановленими в нижній частині роликами, які слугують для полегшення переміщення комплексу по опорній поверхні. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є АТРАКЦІОН "ПЕРЕПРАВА" [Патент № 9139, опубл. 15.09.2005, бюл. № 9], що містить опори, між якими натягнуті троси, і блоки з поясами безпеки людини. Відповідно до цього відомого технічного рішення, троси закріплені з протилежними кутами нахилу, а пристрій додатково містить блок у обоймі для підвішування блока до вибраного троса, ручку, з'єднану з обоймою, і пояс безпеки для людини. В основу корисної моделі поставлена задача збільшення розважальної здатності атракціону і отримання оздоровчого ефекту від розвинення спритності, сили і витривалості, розвинення вестибулярного апарату людини. Поставлена задача вирішується тим, що мотузковий (тросовий, канатний) парк, що містить опори, між якими натягнуті троси, і блоки з поясами безпеки людини, згідно з корисною моделлю, складається з етапів різного рівня складності, а саме: простого (дитячого) етапу, етапу середнього рівня складності і етапу високого рівня складності, які розташовані на різних висотах, від 0, 1 м, і складаються з мотузок і тросів. Етапи виконані з можливістю їхнього послідовного проходження і складаються з набору складових елементів. Відповідно до одного з варіантів реалізації корисної моделі, простий етап складається з наступних складових елементів: мотузяні сходи, деревини, що коливаються, цирковий канат, місток, місток еквілібриста, гімнастичні кільця, деревини, сітка моряка, бочки, підвісний літак, тролей. Етап середнього рівня складності складається з наступних складових елементів: мотузяні сходи, мотузяний тунель, цирк, дощатий місток, тарзанка, тролей, повітряні гойдалки, хрестики-нулики, стремена, деревини, що коливаються, острови, що літають. Етап високого рівня складності складається з наступних складових елементів: мотузяні сходи, стремена, труба, цирк, повітряні гойдалки, гойдалки, скеледром, тролей, зруйнований місток, пташині перекладини, зигзаг, сітка моряка, деревини, що коливаються, тунель, біг з перешкодами, павутина. Відповідно до ще одного з варіантів реалізації корисної моделі, як опори використані як природні, так і штучні опори, на яких розміщені платформи, а кріплення троса до опори, а також платформи до опори здійснено за допомогою чотирьох перпендикулярно попарно встановлених брусків, скріплених між собою довгими шпильками, довгими болтами або осями. як покриття на бруски встановлені дошки, причому трос обмотаний навколо опори один або кілька разів, натягнутий за допомогою таля, петлі з підкладенням коуша і жорстко зафіксований кріпильними елементами (не менше двох) через принаймні один протектор на опорі. До складу кожного з етапів додатково введені страхувальні підвісні системи, закріплені на тросах з можливістю їхнього перезакріплення, а також неперервні страхувальні системи (ролики) і страхувальні карабіни, розташовані з можливістю їхньої фіксації на страхувальних системах, а також на кріпленнях поясів безпеки. В корисній моделі досягається збільшення розважальної здатності атракціону і отримання оздоровчого ефекту від розвинення спритності, сили і витривалості, розвинення вестибулярного апарату людини. Це досягається завдяки тому, що атракціон придатний для людей будь-якого віку, у тому числі дітей і, навіть, людей з обмеженими фізичними властивостями. Мотузяний (тросовий, канатний) парк (далі Мотузяний парк) забезпечує настільки різноманітний і цікавий спектр розваг, починаючи від простої смуги перешкод, і закінчуючи комплексом гойдалок, балок, вірьовок, містків, сходів, сіток, тарзанок, канатів, тросів, спусків і підйомів, об'єднаних в логічну послідовність перешкод в стилі пригод різного рівня складності. Кожен може спробувати свої сили на будь-якій ділянці маршруту і з цікавістю і азартом провести час. Мотузяний парк дозволяє отримати незабутні відчуття і насолоду від подолання всіляких захоплюючих перешкод. Мотузяні парки можуть бути як відкриті, так і криті. Відкриті парки розміщуються на відкритому повітрі, по можливості серед дерев або на відкритому просторі, з використанням 1 UA 79676 U 5 10 15 20 25 30 35 40 45 50 55 60 природних опор (дерев) або з використанням штучних опор (конструкцій). Криті Мотузяні парки розміщуються в приміщеннях. Проходження одного етапу маршруту замінює 30-хвилинну пробіжку, розвиває спритність, силу і витривалість, розвиває вестибулярний апарат і так далі. По вигляду використання опор парки поділяються: - на природних опорах (деревах); - на штучних опорах (стовпах, балках і так далі). Найбільш простий спосіб конструювання і використання мотузяних (тросових) парків на природних опорах (деревах). Стовбур дерева - природна, стійка, надійна, в міру жорстка і в міру демпфуюча опора для будь-яких навісних конструкцій. Саме в парках на деревах будь-які завдання виглядають найпривабливіше і автентично, найближче до справжнього духу пригод. На деревах можливий монтаж конструкцій практично будь-якого типу, і залежно від "якості" лісу можна створити достатньо багато форматів і форм мотузяних парків. Використовуючи дерева, що ростуть недалеку одне від одного, можна створити протяжну лінію, від декількох сот метрів до декількох кілометрів, яка включатиме безліч різнорідних елементів і завдань. Також мотузяні парки можна будувати на штучних опорах і в критих приміщеннях. Слід зазначити, що при розміщенні мотузяних парків на природних опорах (деревах) не завдається збитку природі. Дерево залишається в первинному вигляді, продовжує рости. Заздалегідь на дерево по периметру накладаються протектори (дошки твердих порід дерева або гума) різної довжини, ширини і товщини, що зберігає дерево від пошкоджень, а потім вже кріпиться платформа, трос і т. д. Протекторів залежно від товщини дерева може бути чотири і більше. Корисна модель пояснюється наступними фігурами, де, на фіг. 1 показаний простий етап; на фіг. 2 - етап середнього рівня складності; на фіг. 3 - етап високого рівня складності; на фіг. 4 фіг. 40 - приклади складових елементів етапів; фіг. 41 і фіг. 42 - пояси безпеки людини; фіг. 4348 - страхувальні системи; на фіг. 49 - приклад опори, вигляд знизу; на фіг. 50 - приклад опори, вигляд зверху; фіг. 51 - кріплення тросу до дерева. Простий етап складається з наступних складових елементів: мотузяні сходи 1, деревини, що коливаються 2, цирковий канат 3, місток 4, місток еквілібриста 5, гімнастичні кільця 6, деревини 7, сітка моряка 8, бочки 9, підвісний літак 10, тролей 11. Етап середнього рівня складності складається з наступних складових елементів: мотузяні сходи 1, мотузяний тунель (труба) 13, цирк 14, дощатий місток 15, тарзанка 16, тролей 11, повітряні гойдалки 18, хрестики-нулики 19, стремена 20, деревини, що коливаються 2, острови, що літають 21. Етап високого рівня складності складається з наступних складових елементів: мотузяні сходи 1, стремена 20, труба 13, цирк 14, повітряні гойдалки 18, гойдалки 19, скеледром 24, тролей 11, зруйнований місток 22, пташині перекладини 12, зигзаг 23, сітка моряка 8, деревини, що коливаються 9, мотузяний тунель 13, біг з перешкодами 25, павутина 26. Кріплення троса 27 до опори 28, а також платформи 29 до опори 28 здійснено за допомогою перпендикулярно попарно встановлених брусків 30, що скріпляють між собою довгими шпильками, довгими болтами або осями 31. Як покриття на бруски 30 встановлені дошки 32, причому трос 27 обмотаний навколо опори 28 один або кілька разів, натягнутий за допомогою таля, петлі з підкладенням коуша і жорстко зафіксований кріпильними елементами (не менше двох) через принаймні один протектор 35 на опорі 28. До складу кожного з етапів додатково введені страхувальні підвісні системи 33, закріплені на тросі 27 з можливістю перезакріплення, а також неперервні страхувальні системи 33 (ролики) і страхувальні карабіни 34, розташовані з можливістю їхньої фіксації на страхувальних системах 33, а також на кріпленнях 17 поясів безпеки 36. Корисна модель працює таким чином. Загальна, концептуальна схема роботи мотузяного парку складається з проходження маршрутів різних видів складності учасниками, на яких одягнуті пояси безпеки 36: простих - для дітей молодшого віку (див. фіг. 1); середньої складності - для дітей старшого віку (див. фіг. 2); складних - для підлітків і дорослих (див. фіг. 3). Маршрут може складатися з різних етапів, як на вірьовках, так і на тросах, і включати послідовне проходження елементів етапу (див. фігури 4-40). Тролей 11 використовують для спуску по похилому тросу 27 на дерев'яну платформу або сітку (див. фіг. 34). На опору 28 кріпиться основа платформи 29 за допомогою чотирьох перпендикулярно попарно встановлених брусків 30, що скріпляють між собою довгими шпильками, довгими болтами або осями 31. Затягуючи гайки, платформу 29 жорстко і нерухомо прикріплюють до дерева на будь-якій висоті. Після кріплення основи платформи 29, верх покривають дошками 32, по яких вже можна ходити людині з будь-якою вагою (див. фіг. 49). 2 UA 79676 U 5 10 15 20 25 30 Трос 27 обмотується навколо опори 28 один або кілька разів, натягається з допомогою таля, робиться петля з підкладенням коуша і кріпильними елементами (не менше двох) жорстко фіксується на опорі (див. фіг. 51). Вірьовки до тросів 27 і трос до троса кріпляться аналогічним чином (петлею) з фіксацією з обох боків кріпильними елементами або ж відразу кріпильним елементом тролеїв 11. Спуск по тролею 11 на ролику 33 здійснюється по похило закріпленому (кут нахилу від 3 до 45 градусів) тросу 27 (мотузці, канату) завдовжки від 2 до 1000 м завтовшки від 3 до 50 мм між двох опор 28 з провисанням або жорстко натягнутому (див. фіг. 34, фіг. 43-48). Конструкції етапів складаються з платформ 29, що мають спеціальне кріплення до опори 28, а також металевих тросів 27, канатів або вірьовок різного діаметра, які кріпляться на деревах або штучних опорах за допомогою спеціальних пристосувань. Платформа 29 до дерева кріпиться, як правило, через дерев'яні або гумові протектори 35 за допомогою довгих осей, шпильок, болтів і так далі. Кріплення тросів 27 до дерева здійснюється, як правило, за допомогою дерев'яних або гумових протекторів 35 різної довжини, ширини і товщини. На дерево по периметру накладають протектори 35 (дошки твердих порід дерева або гума завдовжки від 0,1 до 1,5 м, шириною від 0,1 до 0,25 м і завтовшки від 0,03 до 0,15 м), які зберігають дерево від пошкоджень. Протекторів 35 залежно від товщини дерева може бути чотири і більш (див. фіг. 49-51). Залежно від завдань подібного парку, можна комбінувати завдання і створювати відгалуження від основної лінії, для того, щоб подорож була цікава всім групам учасників: і дорослим, і дітям, і літнім людям. Атракціон підходить як для індивідуальних, так і для масових розваг. Корисна модель може бути використана в парках розваг, розважальних комплексах, базах відпочинку, спортивних залах, ігрових майданчиках і так далі. Принцип використання: проходження маршрутів на спритність, силу, швидкість, уважність, на певний час і так далі. Учасники індивідуально або групою проходять маршрути за допомогою рук і ніг. Атракціон загальнодоступний і не вимагає спеціальної підготовки. В корисній моделі досягається збільшення розважальної здатності атракціону і отримання оздоровчого ефекту від розвинення спритності, сили і витривалості, розвинення вестибулярного апарату людини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 1. Мотузковий (тросовий, канатний) парк, що містить опори, між якими натягнуті троси, і блоки з поясами безпеки людини, який відрізняється тим, що він складається з етапів різного рівня складності, а саме: простого (дитячого) етапу, етапу середнього рівня складності і етапу високого рівня складності, які розташовані на різних висотах, від 0,1 м, і складаються з мотузок і тросів, а етапи виконані з можливістю їхнього послідовного проходження і складаються з набору складових елементів. 2. Мотузковий парк за п. 1, який відрізняється тим, що простий етап складається з наступних складових елементів: мотузяні сходи, деревини, що коливаються, цирковий канат, місток, місток еквілібриста, гімнастичні кільця, деревини, сітка моряка, бочки, підвісний літак, тролей, а етап середнього рівня складності складається з наступних складових елементів: мотузяні сходи, мотузяний тунель, цирк, дощатий місток, тарзанка, похилий тролей, повітряні гойдалки, хрестики-нулики, стремена, деревини, що коливаються, острови, що літають, а етап високого рівня складностіскладається з наступних складових елементів: мотузяні сходи, стремена, труба, цирк, повітряні гойдалки, гойдалки, скеледром, тролей, зруйнований місток, пташині перекладини, зигзаг, сітка моряка, деревини, що коливаються, тунель, біг з перешкодами, павутина. 3. Мотузковий парк за п. 1, який відрізняється тим, що як опори використані як природні, так і штучні опори, на яких розміщені платформи, а кріплення троса до опори, а також платформи до опори здійснено за допомогою чотирьох перпендикулярно попарно встановлених брусків, скріплених між собою довгими шпильками, довгими болтами або осями, причому як покриття на бруски встановлені дошки, причому трос обмотаний навколо опори один або кілька разів, натягнутий за допомогою таля, петлі з підкладенням коуша і жорстко зафіксований кріпильними елементами (не менше двох) на опорі через принаймні один протектор, а складу кожного з етапів додатково введені страхувальні підвісні системи, закріплені на тросах з можливістю їхнього перезакріплення, а також неперервні страхувальні системи (ролики) і страхувальні карабіни, розташовані з можливістю їхньої фіксації на страхувальних системах, а також на кріпленнях поясів безпеки. 3 UA 79676 U 4 UA 79676 U 5 UA 79676 U 6 UA 79676 U 7 UA 79676 U 8 UA 79676 U 9 UA 79676 U 10 UA 79676 U 11 UA 79676 U 12 UA 79676 U 13 UA 79676 U 14 UA 79676 U 15 UA 79676 U 16 UA 79676 U 17 UA 79676 U 18 UA 79676 U 19 UA 79676 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 20
