Пакетування інформації асk в системі бездротового зв’язку

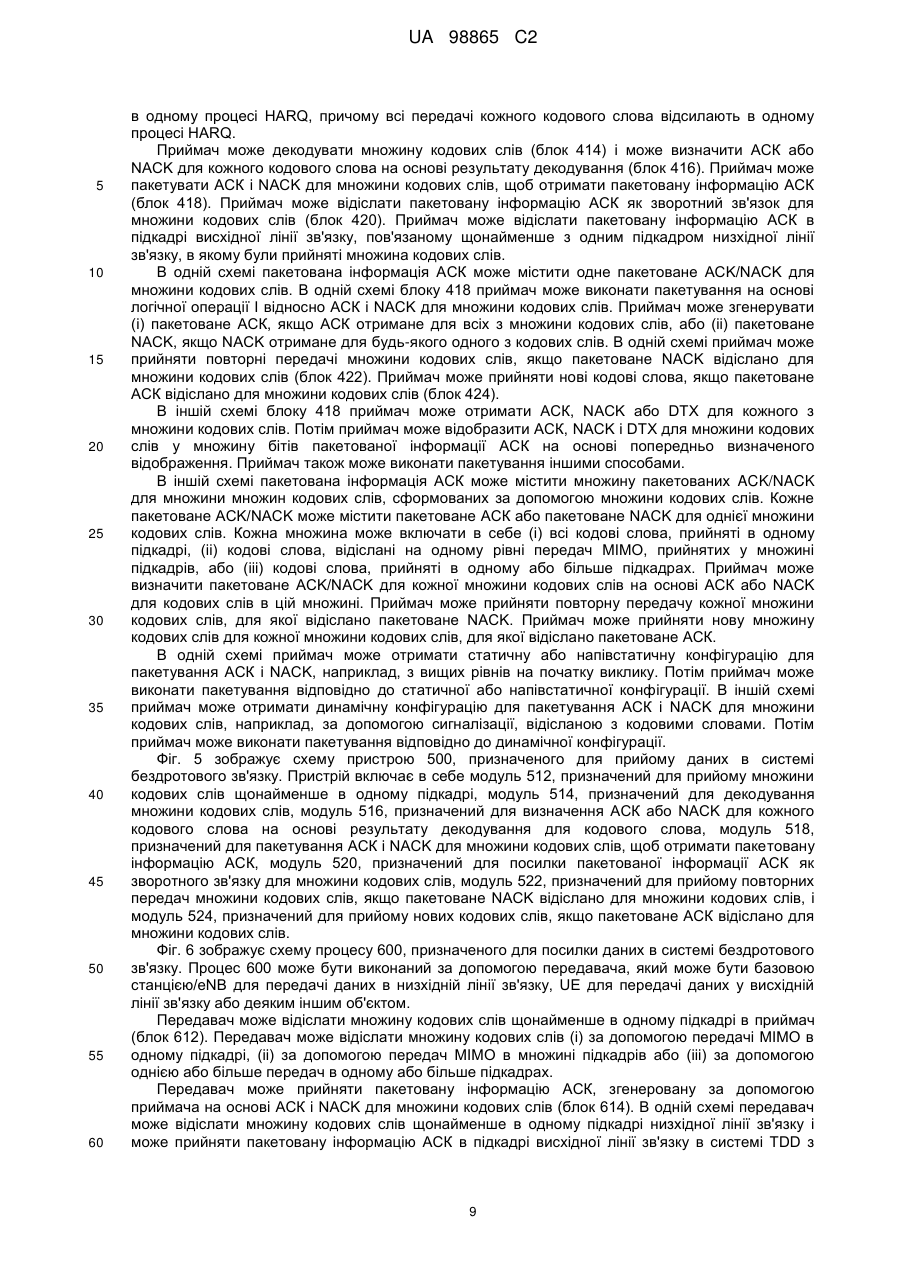

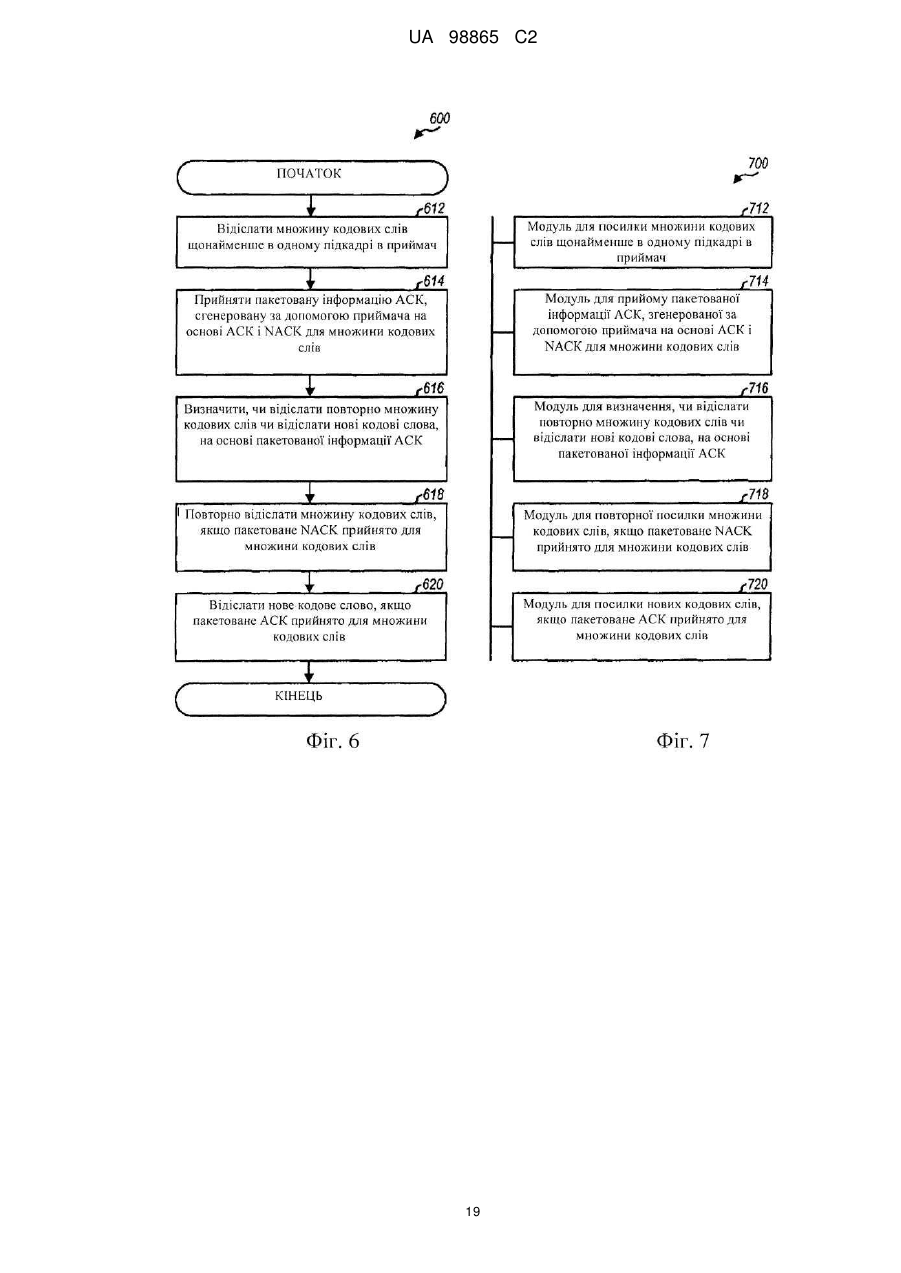

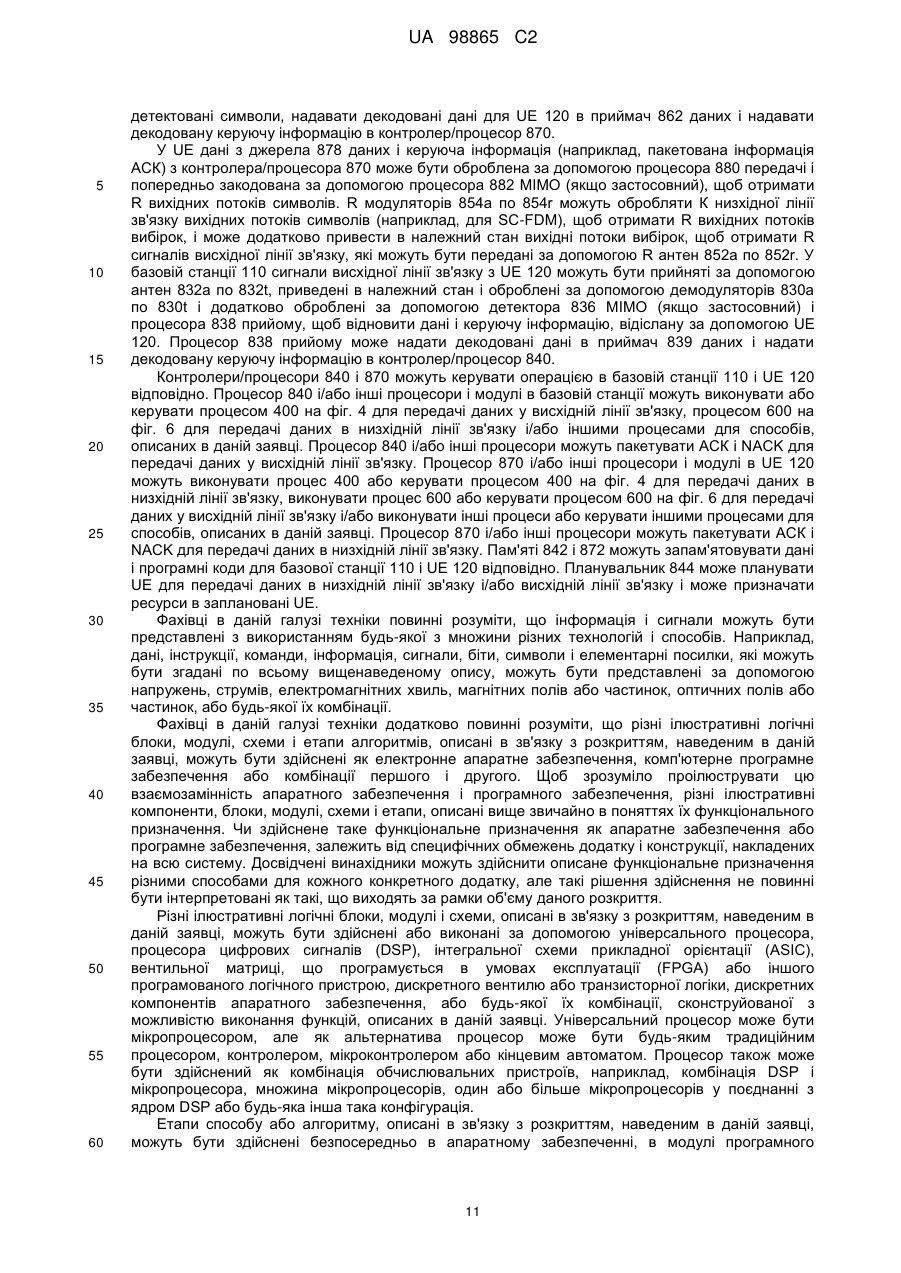

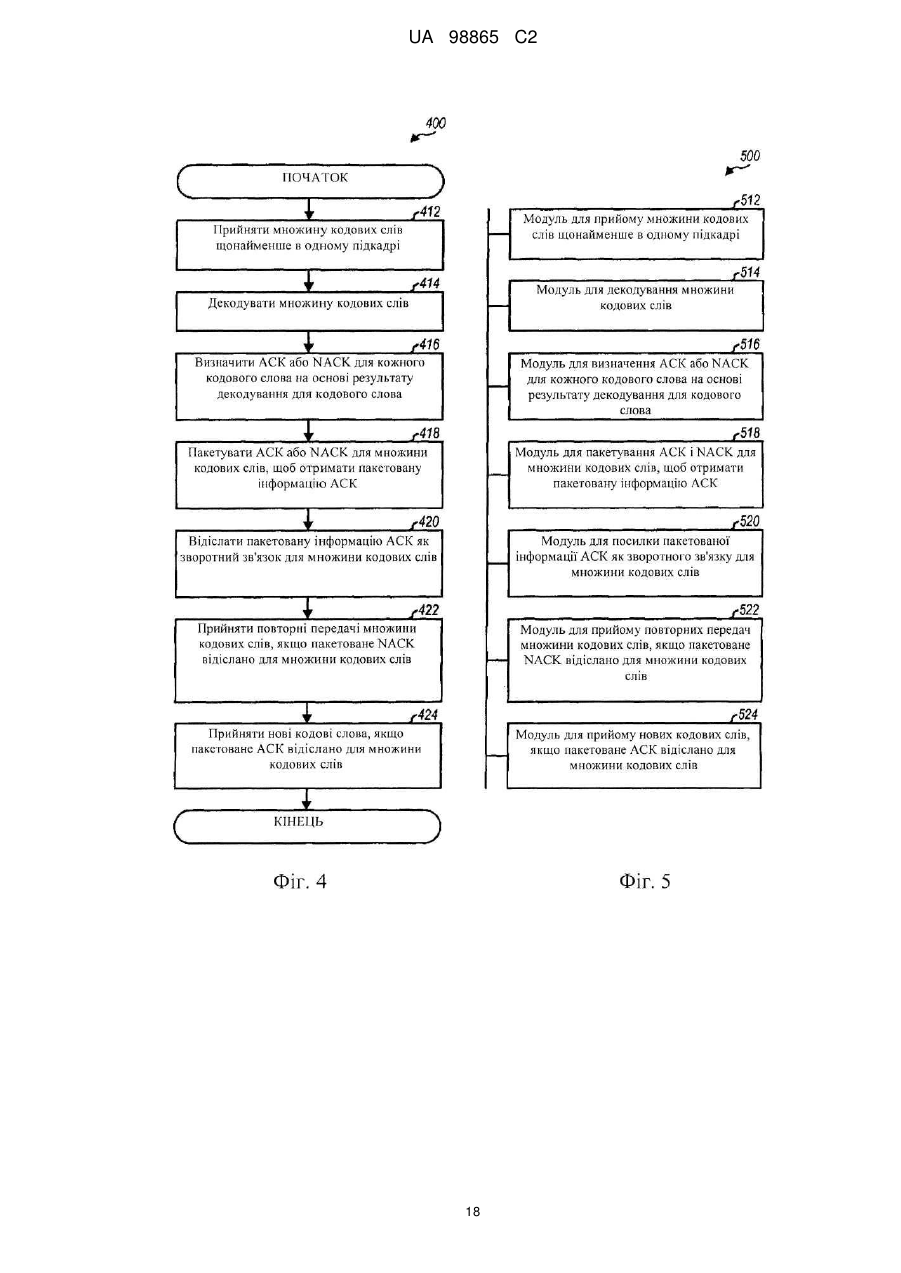

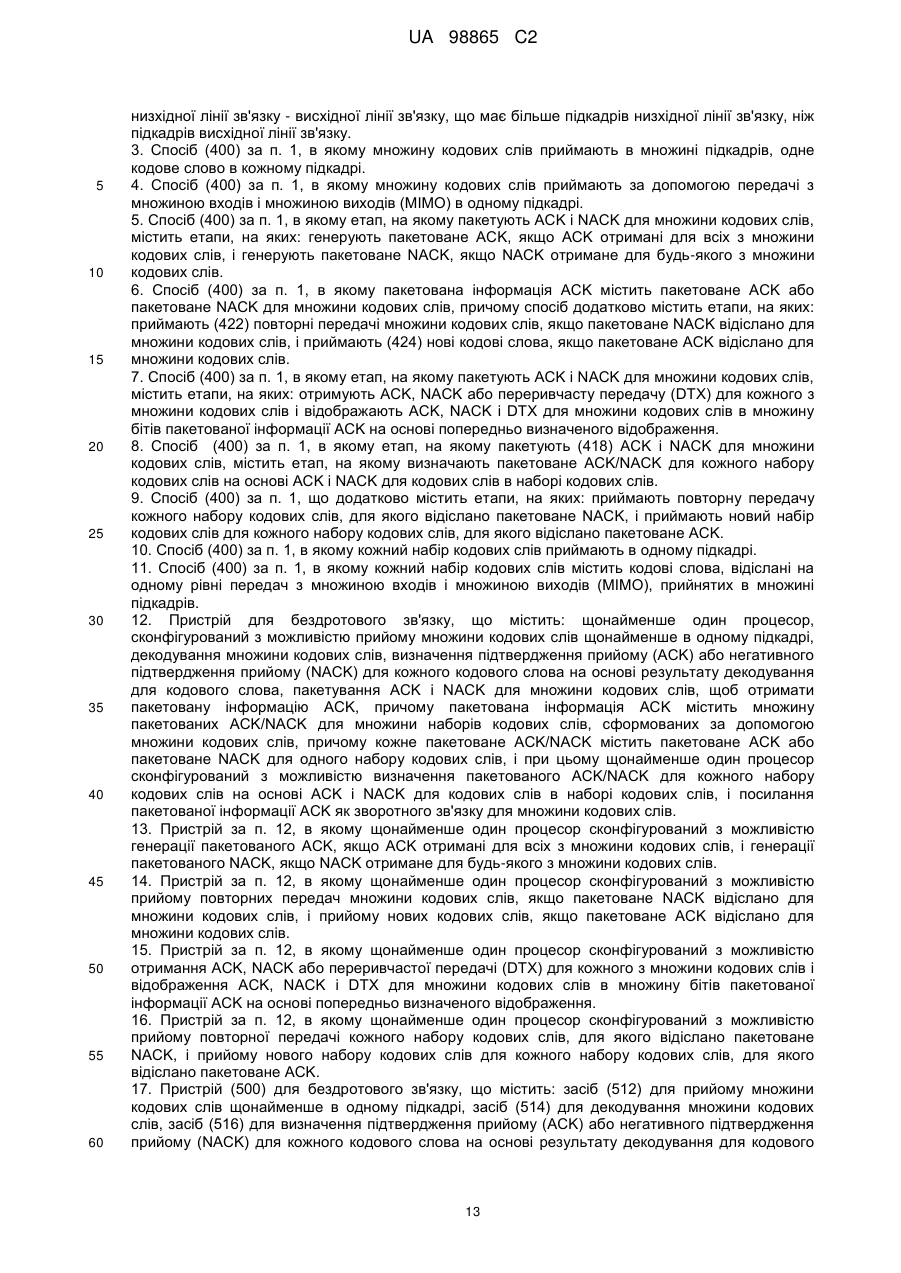

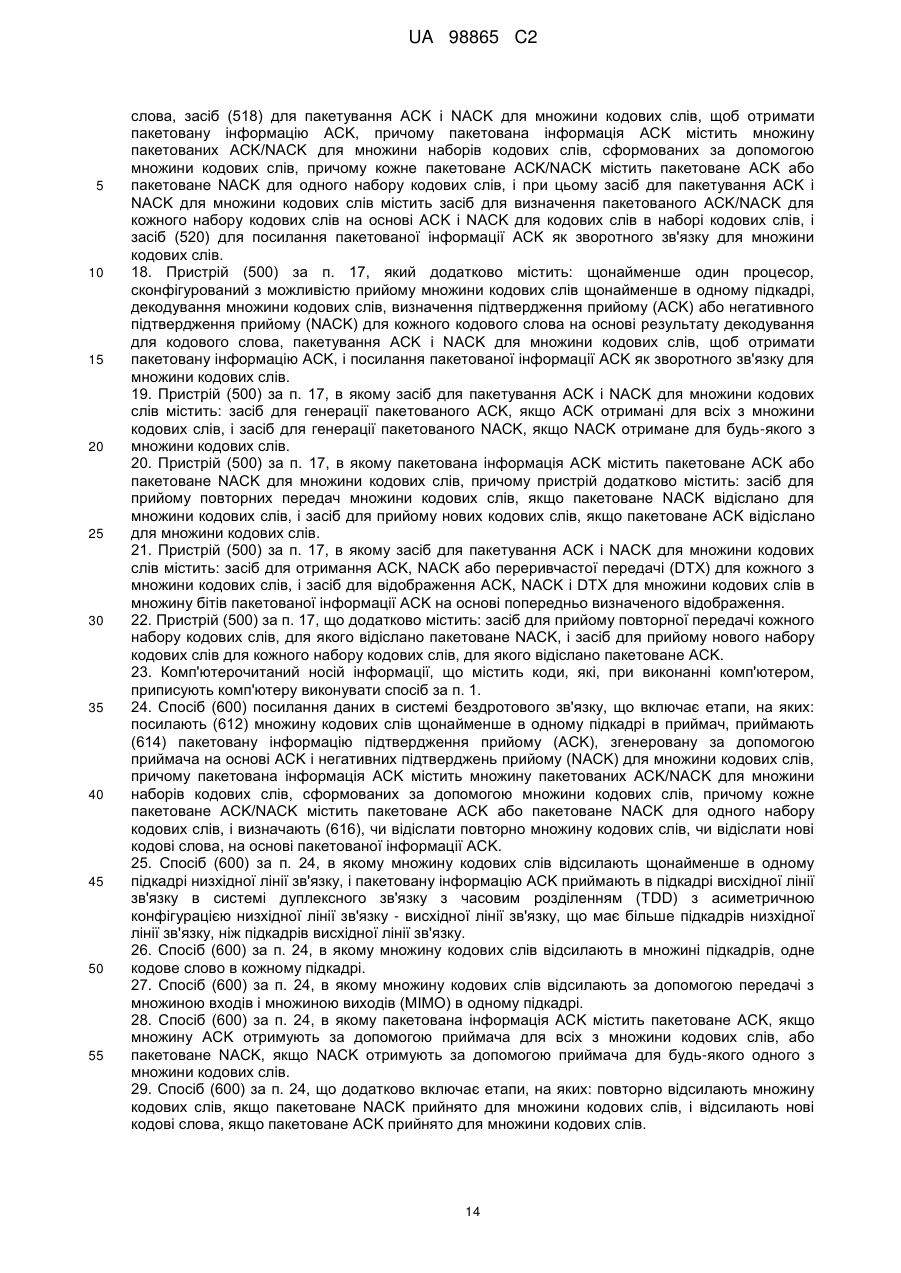

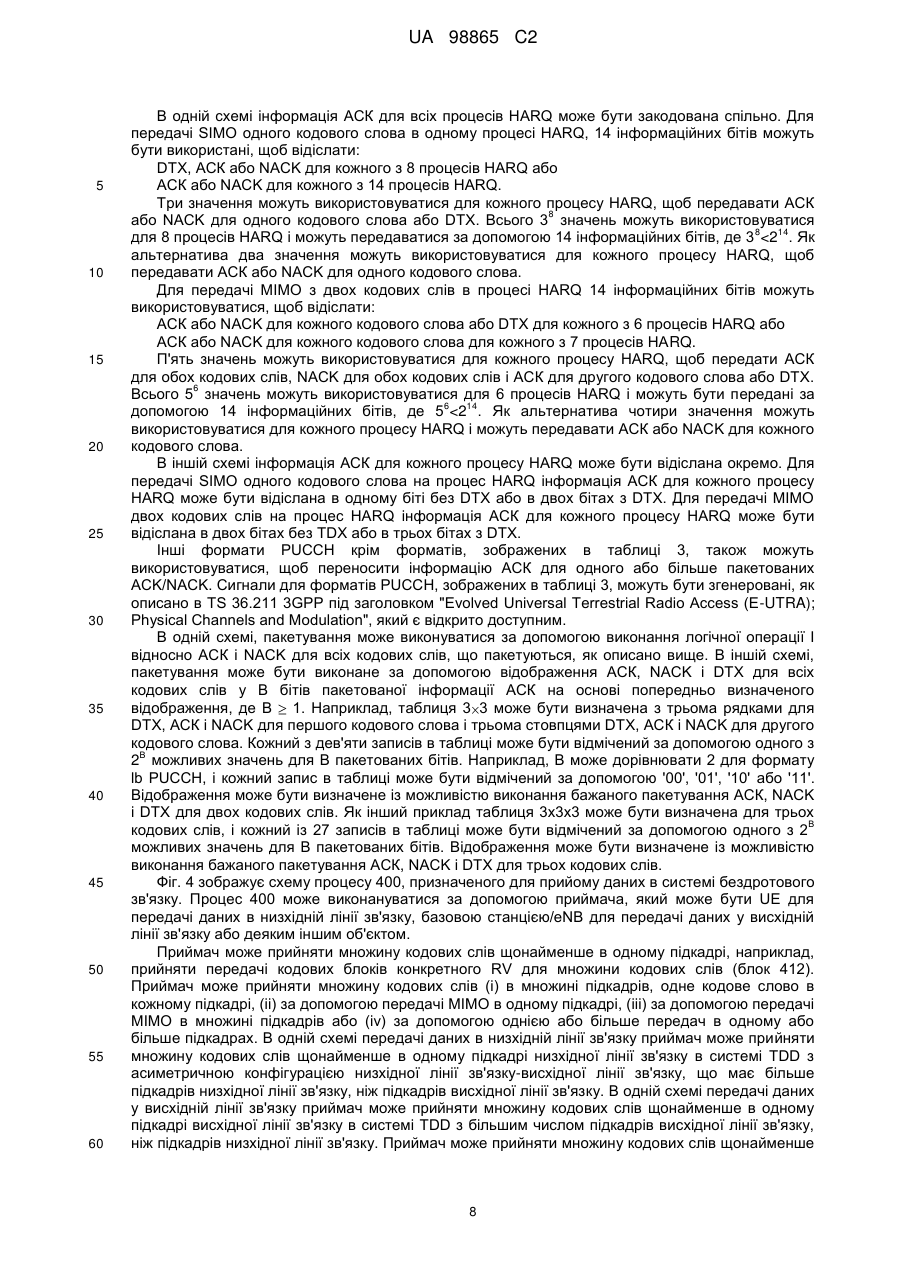

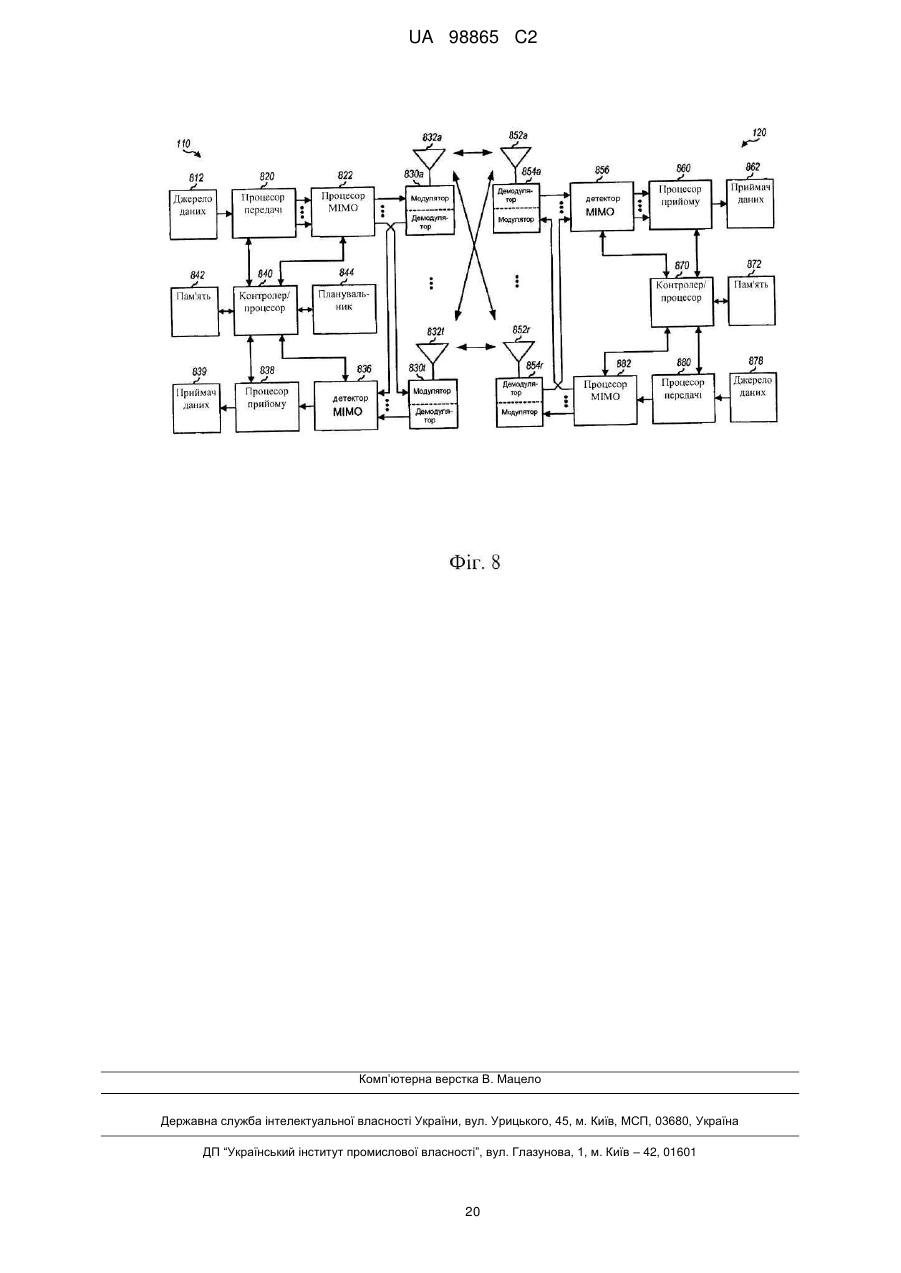

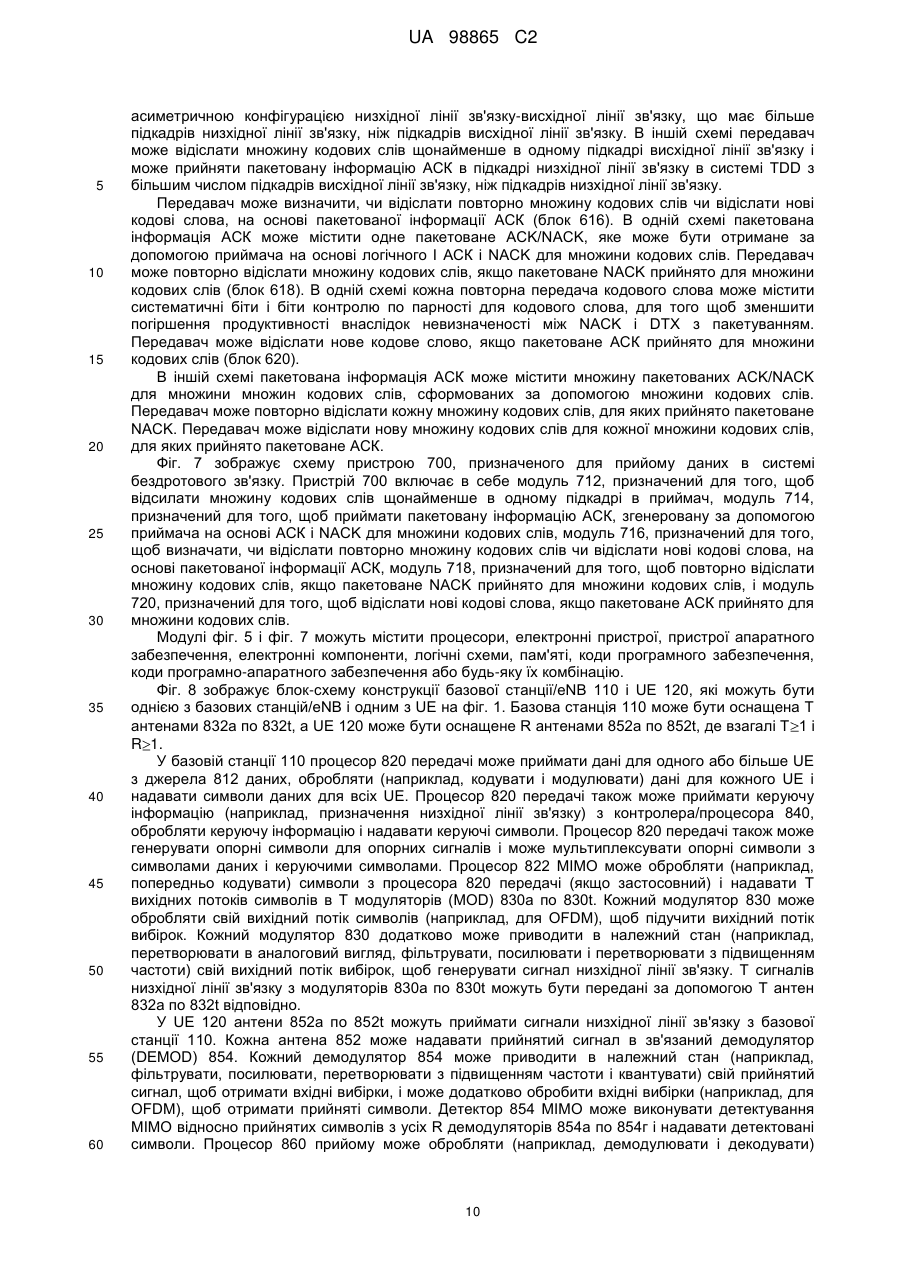

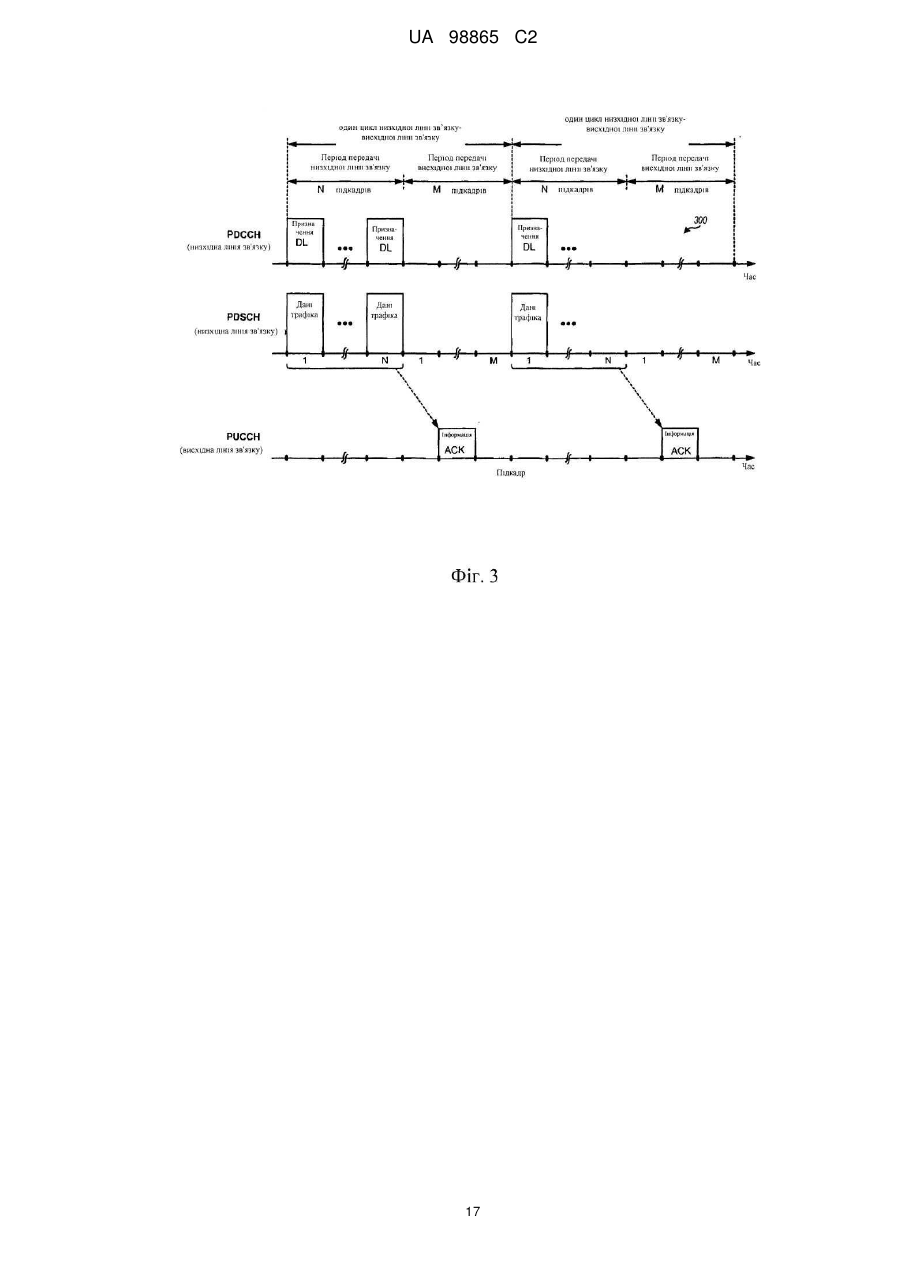

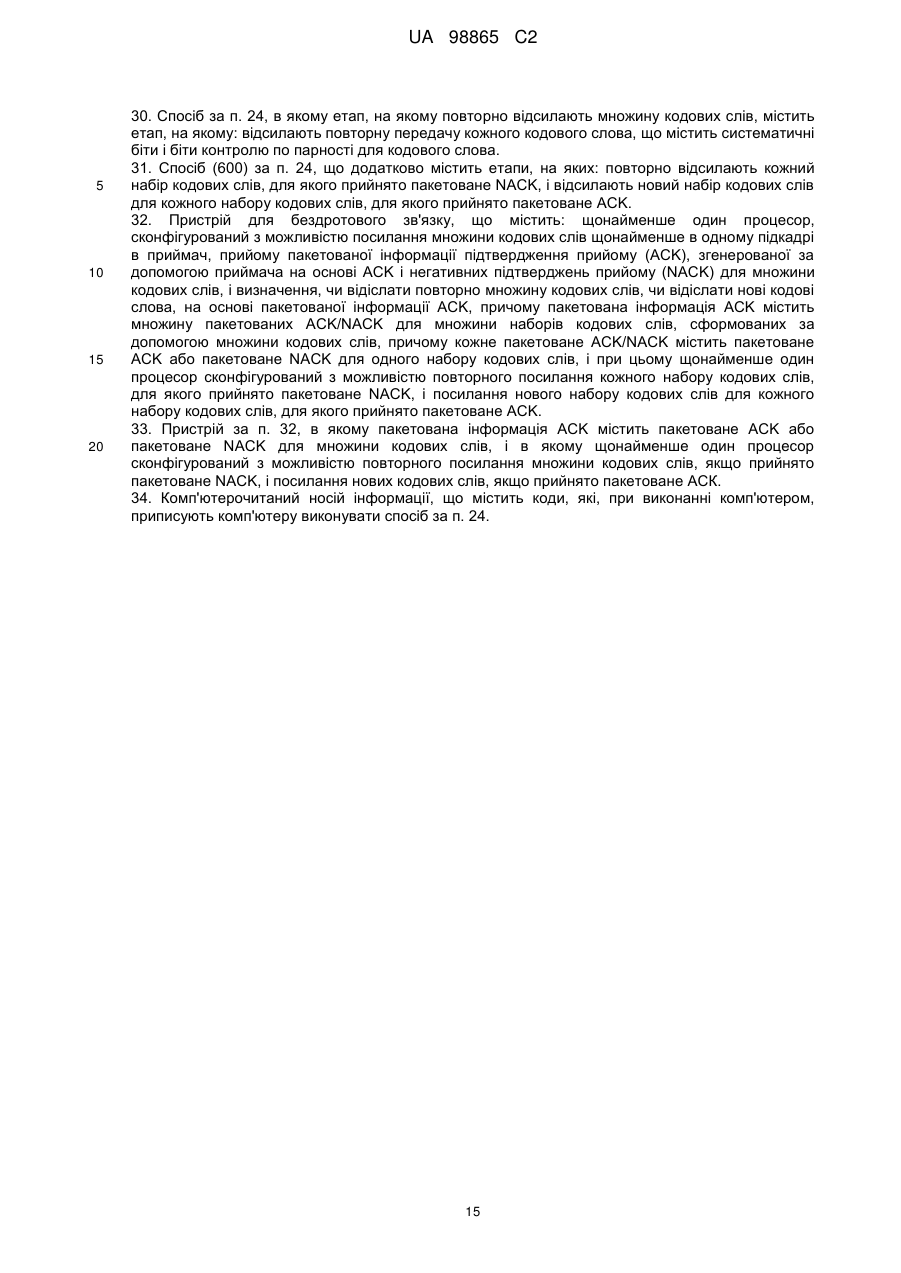

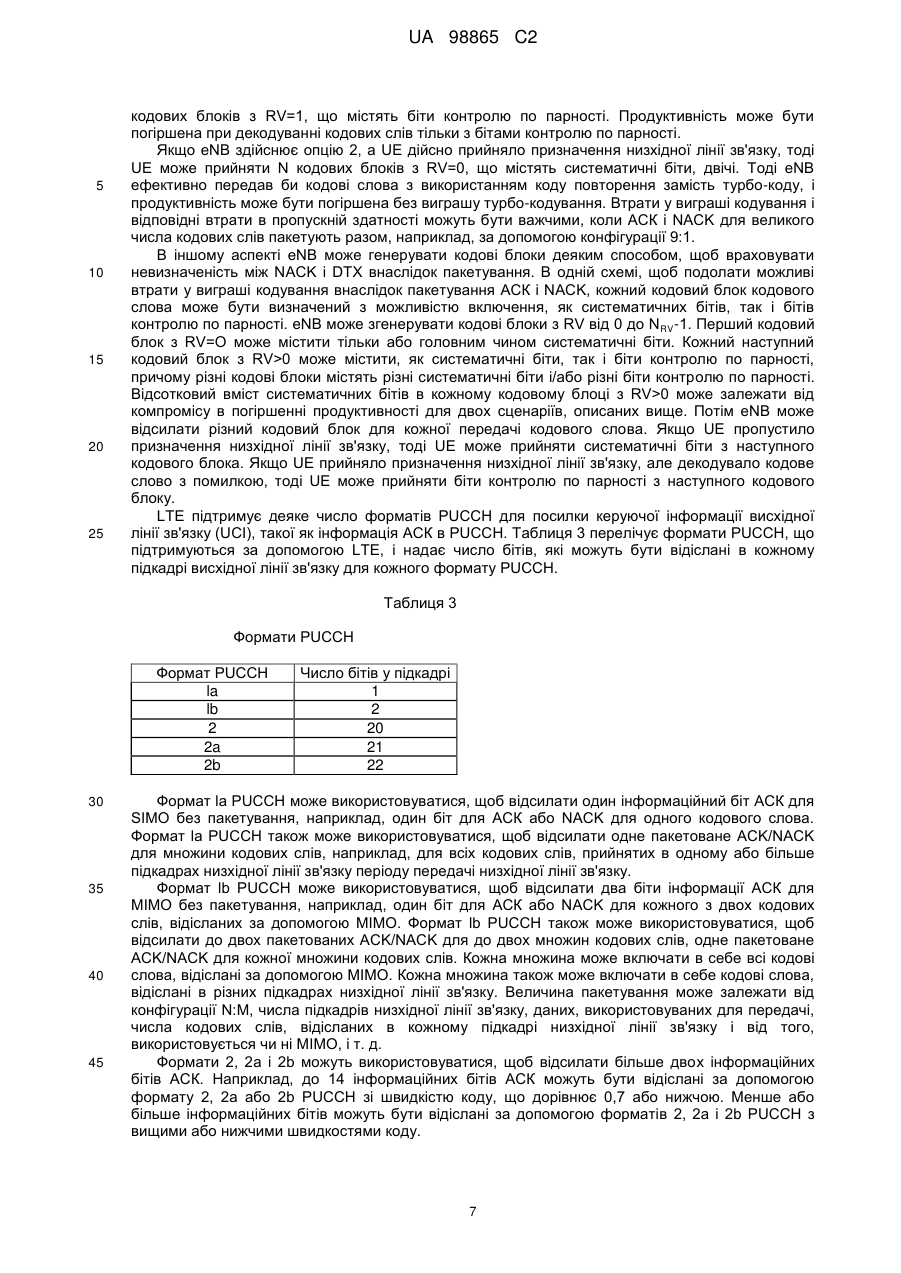

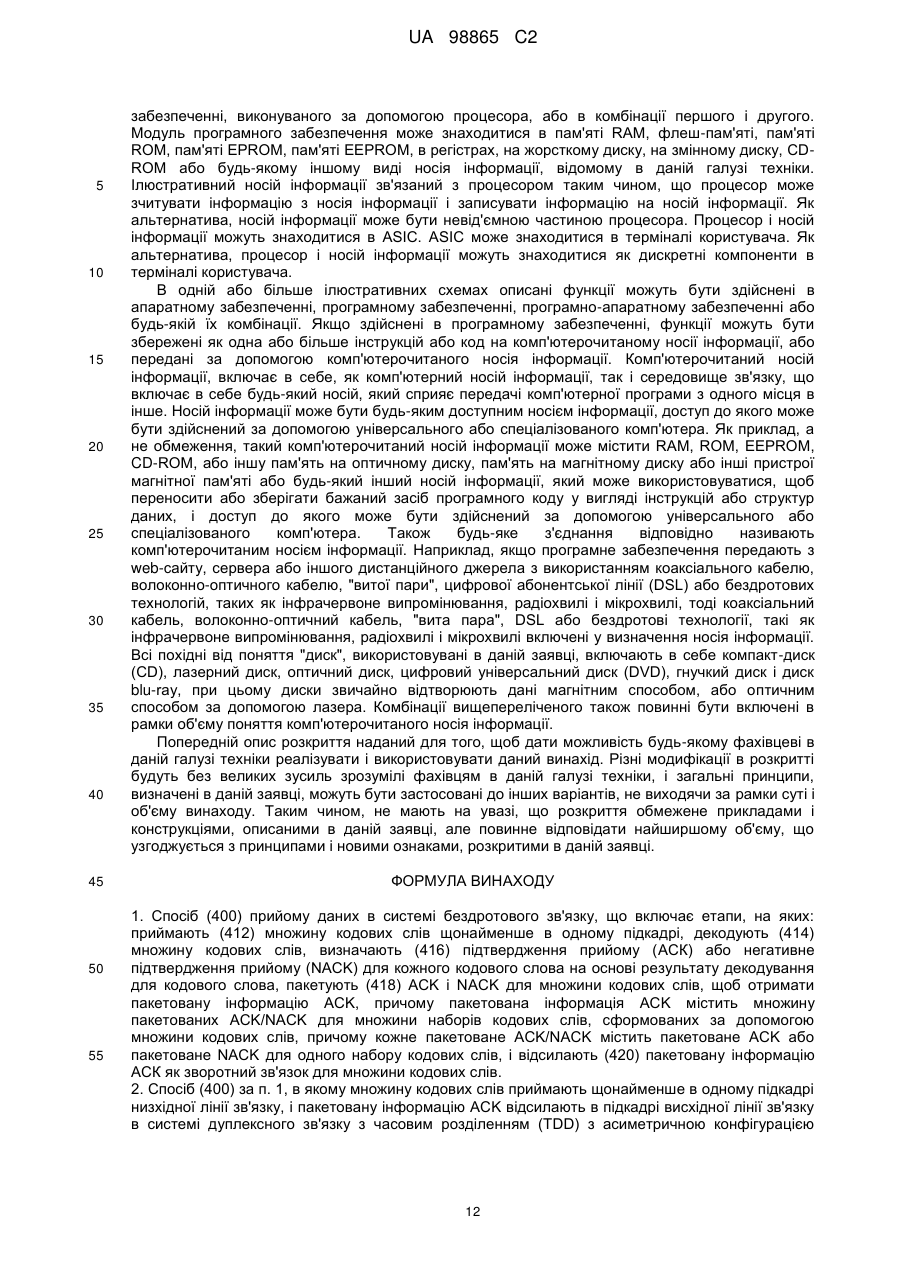

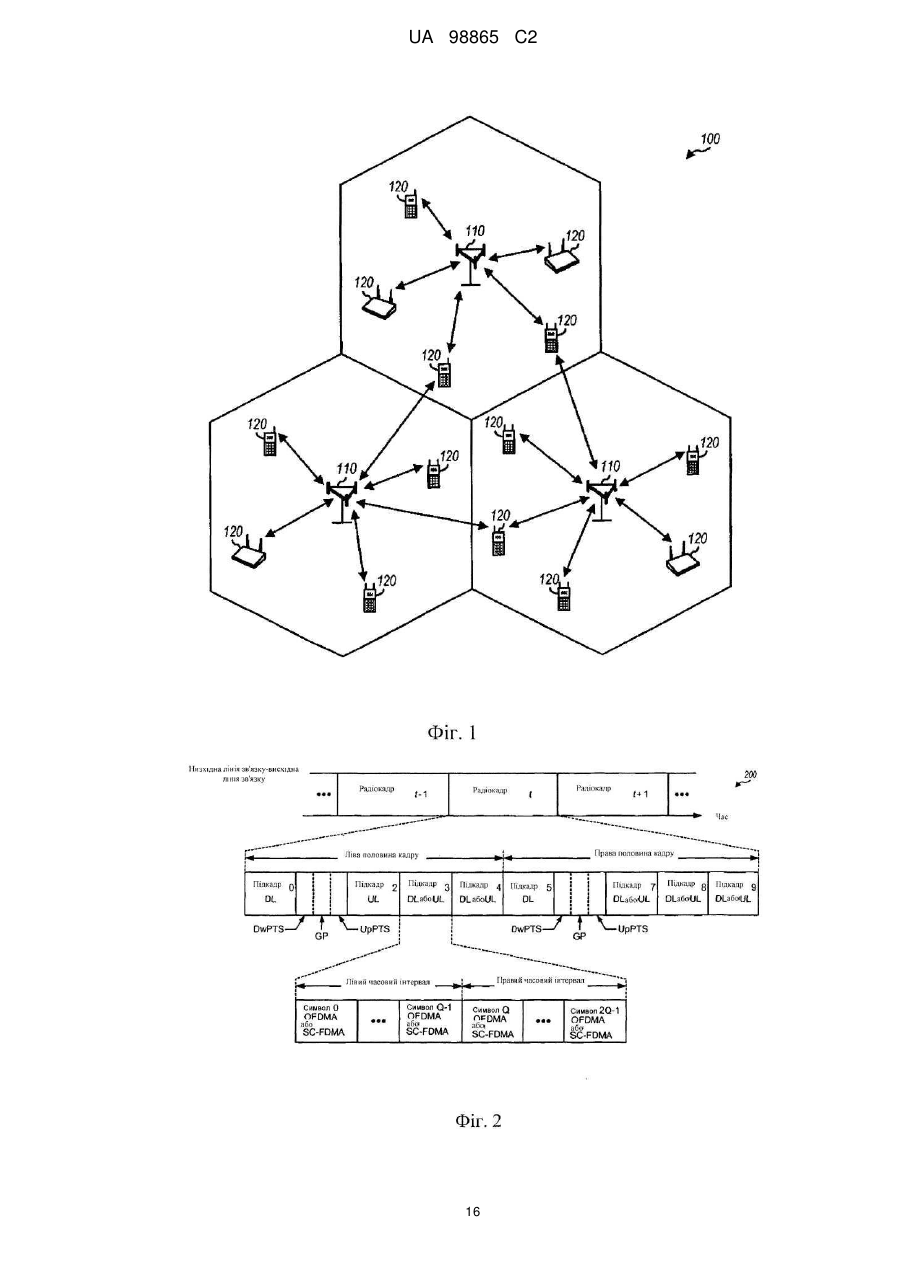

Реферат: Описані способи пакетування інформації підтвердження прийому (ACK) в системі бездротового зв'язку. В одній схемі користувацьке обладнання (UE) може приймати множину кодових слів щонайменше в одному підкадрі низхідної лінії зв'язку. UE може декодувати множину кодових слів і може визначати ACK або негативне підтвердження прийому (NACK) для кожного кодового слова на основі результату декодування. UE може пакетувати ACK і NACK для множини кодових слів, щоб отримати пакетовану інформацію ACK. В одній схемі UE може генерувати (і) пакетоване ACK, якщо ACK отримані для всіх кодових слів, або (іі) пакетоване NACK, якщо NACK отримане для будь-якого кодового слова. UE може відсилати пакетовану інформацію ACK як зворотний зв'язок для множини кодових слів. UE може приймати повторні передачі множини кодових слів, якщо відіслано пакетоване NACK, і може приймати нові кодові слова, якщо відіслано пакетоване ACK. UA 98865 C2 (12) UA 98865 C2 UA 98865 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка вимагає на пріоритет попередньої заявки на патент США № 61/051,296, озаглавленої "Формування звіту ACK/NACK" в асиметричній TDD в LTE, поданої 7 травня 2008 p., права на яку передані власнику даного винаходу, і включеної в даний опис за допомогою посилання. Галузь техніки, до якої належить винахід Дане розкриття, загалом, належить до зв'язку і, більш конкретно, до способів, призначених для посилки інформації підтвердження прийому (АСК) в системі бездротового зв'язку. Рівень техніки Системи бездротового зв'язку широко застосовуються, щоб надавати різний зміст зв'язку, наприклад мова, відео, пакетні дані, обмін повідомленнями, широкосмугова передача і т. д. Ці системи бездротового зв'язку можуть бути системами множинного доступу, які можуть підтримувати множину користувачів за допомогою спільного використання системних ресурсів, що є. Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи з ортогональним FDMA (OFDMA) і системи FDMA з однією несучою (SC-FDMA). У системі бездротового зв'язку базова станція може зв'язуватися з користувацьким обладнанням (UE) в низхідній лінії зв'язку і висхідній лінії зв'язку. Низхідна лінія зв'язку (або пряма лінія зв'язку) належить до лінії зв'язку з базової станції в UE, а висхідна лінія зв'язку (або зворотна лінія зв'язку) належить до лінії зв'язку з UE в базову станцію. Базова станція може відсилати дані в UE. UE може приймати і обробляти дані з базової станції і може відсилати інформацію АСК в базову станцію. Базова станція може визначати, чи відіслати дані повторно чи відіслати нові дані в UE, на основі інформації АСК. Бажано ефективно відсилати інформацію АСК. Суть винаходу У даній заявці описані способи, призначені для пакетування інформації АСК в системі бездротового зв'язку. Способи можуть використовуватися щоб зменшити кількість інформації АСК для повідомлення, і можуть бути особливо застосовні в системі дуплексного зв'язку з часовим розділенням (TDD) з асиметричною конфігурацією низхідної лінії зв'язку-висхідної лінії зв'язку. В одній схемі передачі даних в низхідній лінії зв'язку UE може приймати множину кодових слів щонайменше в одному підкадрі низхідної лінії зв'язку. Кожне кодове слово може бути окремо закодоване за допомогою базової станції і може бути окремо декодоване за допомогою UE. UE може декодувати множину кодових слів і може визначати підтвердження прийому (АСК) або негативне підтвердження прийому (NACK) для кожного кодового слова на основі результату декодування для кодового слова. UE може пакетувати АСК і NACK для множини кодових слів, щоб отримати пакетовану інформацію АСК. UE може відсилати пакетовану інформацію АСК як зворотний зв'язок для множини кодових слів. В одній схемі пакетована інформацію АСК може містити одне пакетоване ACK/NACK для множини кодових слів. UE може виконувати пакетування за допомогою логічної операції І відносно АСК і NACK для множини кодових слів. UE може генерувати (і) пакетоване АСК, якщо АСК отримані для всіх кодових слів, або (іі) пакетоване NACK, якщо NACK отримане для будьякого кодового слова. UE може приймати повторні передачі множини кодових слів, якщо пакетоване NACK відіслано в базову станцію, і може приймати нові кодові слова, якщо відіслано пакетоване АСК. В іншій схемі пакетована інформація АСК може містити множину пакетованих ACK/NACK для множини наборів кодових слів, сформованих за допомогою множини кодових слів. Кожне пакетоване ACK/NACK може містити пакетоване АСК або пакетоване NACK для одного набору кодових слів. UE може визначати пакетоване ACK/NACK для кожного набору кодових слів на основі АСК і NACK для кодових слів в цьому наборі. UE може приймати повторну передачу кожного набору кодових слів, для якого відіслано пакетоване NACK. UE може приймати новий набір кодових слів для кожного набору кодових слів, для якого відіслано пакетоване АСК. Різні аспекти і ознаки розкриття описані детальніше нижче. Короткий опис креслень Фіг. 1 зображує систему бездротового зв'язку. Фіг. 2 зображує ілюстративну структуру кадру для системи TDD. Фіг. 3 зображує ілюстративну передачу даних в низхідній лінії зв'язку з HARQ. Фіг. 4 зображує процес, попередньо призначений для прийому даних. Фіг. 5 зображує пристрій, попередньо призначений для прийому даних. Фіг. 6 зображує процес, попередньо призначений для посилки даних. 1 UA 98865 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 7 зображує пристрій, попередньо призначений для посилки даних. Фіг. 8 зображує блок-схему базової станції і UE. Докладний опис винаходу Способи, описані в даній заявці, можуть використовуватися для різних систем бездротового зв'язку, таких як CDMA, TDMA, FDMA, OFDMA, SC-FDMA та інших систем. Поняття "система" і "мережа" часто використані взаємозамінно. Система CDMA може здійснювати технологію радіозв'язку, таку як універсальний наземний радіодоступ (UTRA), cdma2000, і т. д. UTRA включає в себе широкосмуговий CDMA (W-CDMA) та інші варіанти CDMA. Cdma2000 охоплює стандарти IS-2000, IS-95 і IS-856. Система TDMA може здійснювати технологію радіозв'язку, таку як глобальна система мобільного зв'язку (GSM). Система OFDMA може здійснювати технологію радіозв'язку, таку як розвинена UTRA (Е-UTRA), надмобільна широкосмугова передача (UMB), IEEE 802.11 (WiFi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM® і т. д. UTRA і E-UTRA є частиною універсальної мобільної телекомунікаційної системи (UMTS). Довгостроковий розвиток (LTE) і вдосконалений LTE (LTE-A) 3GPP є новими версіями UMTS, яка використовує OFDMA в низхідній лінії зв'язку і SC-FDMA у висхідній лінії зв'язку. UTRA, EUTRA, UMTS, LTE, LTE-A і GSM описані в документах з організації під назвою "Проект партнерства 3-го покоління" (3GPP). Cdma2000 і UMB описані в документах з організації під назвою "Проект партнерства 3-го покоління 2" (3GPP2). Способи, описані в даній заявці, можуть використовуватися для систем і технологій радіозв'язку, згаданих вище, а також інших систем і технологій радіозв'язку. Для ясності певні аспекти способів описані нижче для LTE, і термінологія LTE використана в більшій частині опису нижче. Способи, описані в даній заявці, також можуть використовуватися для передачі даних в низхідній лінії зв'язку, а також висхідній лінії зв'язку. Для ясності певні аспекти способів описані нижче для передачі даних в низхідній лінії зв'язку, причому інформацію АСК відсилають у висхідній лінії зв'язку. Фіг. 1 зображує систему 100 бездротового зв'язку, яка може бути системою LTE або деякою іншою системою. Система 100 може включати в себе деяке число розвинених вузлів В (eNB) 110 і деякі інші об'єкти. eNB може бути станцією, яка зв'язується з UE, а також може бути згаданий як вузол В, базова станція, пункт доступу і т. д. UE 120 можуть бути розподілені по всій системі, і кожне UE може бути стаціонарним або рухомим. UE також може бути згадане як рухома станція, термінал, термінал доступу, абонентський пристрій, станція і т. д. UE може бути стільниковим телефоном, персональним цифровим асистентом (PDA), бездротовим модемом, бездротовим пристроєм зв'язку, кишеньковим пристроєм, портативним переносним комп'ютером, бездротовим телефоном, станцією бездротової місцевої лінії (WLL) і т. д. Система може використовувати дуплексний зв'язок з часовим розділенням (TDD). Для TDD низхідна лінія зв'язку і висхідна лінія зв'язку спільно використовують частотний канал, який може використовуватися деякий час для низхідної лінії зв'язку і деякий інший час для висхідної лінії зв'язку. Фіг. 2 зображує ілюстративну структуру 200 кадру, яка може використовуватися для системи TDD. Часова шкала передачі може бути розділена на блоки радіокадрів. Кожний радіокадр може мати попередньо визначену тривалість, наприклад 10 мілісекунд (ms) і може бути розділений на дві половини кадру. Кожний радіокадр також може бути розділений на 10 підкадрів з індексами від 0 до 9. Кожний підкадр, використовуваний для передачі даних, може бути розділений на два часові інтервали. Кожний часовий інтервал може включати в себе Q періодів символів, наприклад Q=6 періодів символів для розширеного циклічного префіксу або Q=7 періодів символів для звичайного циклічного префіксу. У кожному періоді символу може бути відісланий один символ OFDM або один символ SC-FDMA. Таблиця 1 перелічує конфігурації низхідної лінії зв'язку-висхідної лінії зв'язку, що підтримуються за допомогою LTE для TDD. Підкадри 0 і 5 можуть використовуватися для низхідної лінії зв'язку для всіх конфігурацій низхідної лінії зв'язку-висхідної лінії зв'язку і позначені як "DL" на фіг. 2 і "D" в таблиці 1. Підкадр 2 може використовуватися для висхідної лінії зв'язку для всіх конфігурацій низхідної лінії зв'язку-висхідної лінії зв'язку і позначений як "UL" на фіг. 2 і "U" в таблиці 1. Кожний з підкадрів 3, 4, 7, 8 і 9 може використовуватися для низхідної лінії зв'язку або висхідної лінії зв'язку в залежності від конфігурації низхідної лінії зв'язку-висхідної лінії зв'язку. Підкадр 1 може бути спеціальним підкадром (позначений як "S" в таблиці 1) з трьома спеціальними полями, складеними з часового інтервалу пілот-сигналу низхідної лінії зв'язку (DwPTS), захисного періоду (GP) та часового інтервалу пілот-сигналу висхідної лінії зв'язку (UpPTS). Підкадр 6 може бути (і) спеціальним підкадром тільки з DwPTS або з усіма трьома спеціальними полями або (іі) підкадром низхідної лінії зв'язку в залежності 2 UA 98865 C2 5 від конфігурації низхідної лінії зв'язку-висхідної лінії зв'язку. Поля DwPTS, GP і UpPTS можуть мати різну тривалість для різних конфігурацій спеціального підкадру. Підкадр, використовуваний для низхідної лінії зв'язку, може згадуватися як підкадр низхідної лінії зв'язку. Підкадр, використовуваний для висхідної лінії зв'язку, може згадуватися як підкадр висхідної лінії зв'язку. Таблиця 1 дає число підкадрів низхідної лінії зв'язку (#D), число підкадрів висхідної лінії зв'язку (#U) і число спеціальних підкадрів (#S) в кожному радіокадрі для кожної конфігурації низхідної лінії зв'язку-висхідної лінії зв'язку. У кожному підкадрі низхідної лінії зв'язку можуть бути відіслані 2Q символів OFDM, і в кожному підкадрі висхідної лінії зв'язку можуть бути відіслані 2Q символів SC-FDMA, як зображено на фіг. 2. 10 Таблиця 1 Конфігурації нисхідної лінії зв'язку-висхідної лінії зв'язку Конфігурація DL:UL 0 1 2 3 4 5 6 15 20 25 30 35 40 45 Періодичність точки переключення 5 ms 5 ms 5 ms 10 ms 10 ms 10 ms 10 ms Номер підкадру 0 1 2 3 4 5 6 7 8 9 # D # U # S N: М D D D D D D D S S S S s s s U U U U U U U U U D u u D U U D D U D D U D D D D D D D S S S D D D S U U U D D D U U U D D D D U U D D D D D D 2 4 6 6 7 8 3 6 4 2 3 2 1 5 2 2 2 1 1 1 2 1:3 1:1 3:1 2:1 7:2 8:1 3:5 Для низхідної лінії зв'язку і висхідної лінії зв'язку може бути підтримане деяке число конфігурацій N:M. Для даної конфігурації N:M цикл низхідної лінії зв'язку-висхідної лінії зв'язку може включати в себе N підкадрів низхідної лінії зв'язку і М підкадрів висхідної лінії зв'язку, де взагалі N 1, M 1 і N може дорівнювати М або може не дорівнювати М. Асиметрія в низхідній лінії зв'язку і висхідній лінії зв'язку може існувати, коли N не дорівнює М. Цикл низхідної лінії зв'язку-висхідної лінії зв'язку може охоплювати 5 ms для конфігурацій низхідної лінії зв'язкувисхідної лінії зв'язку від 0 до 2, або може охоплювати 10 ms для конфігурацій низхідної лінії зв'язку-висхідної лінії зв'язку від 3 до 6. Остання колонка таблиці 1 дає конфігурацію N:M для кожної конфігурації низхідної лінії зв'язку-висхідної лінії зв'язку. Можуть бути підтримані наступні конфігурації: симетрична: 1:1 - однакове число підкадрів низхідної лінії зв'язку і підкадрів висхідної лінії зв'язку, інтенсивна низхідної лінії зв'язку: 2:1, 3:1, 7:2 і 8:1 - більше підкадрів низхідної лінії зв'язку, ніж підкадрів висхідної лінії зв'язку, інтенсивна висхідної лінії зв'язку: 1:3 і 3:5 - більше підкадрів висхідної лінії зв'язку, ніж підкадрів низхідної лінії зв'язку. Конфігурація 9:1 може бути отримана для конфігурації 5 низхідної лінії зв'язку-висхідної лінії зв'язку за допомогою конфігурування спеціального підкадру 1, щоб включити переважно DwPTS і мінімально GP і UpPTS. Система може підтримувати гібридний запит автоматичного повторення (HARQ). Для HARQ в низхідній лінії зв'язку eNB може обробити транспортний блок (або пакет), щоб отримати кодове слово (або закодований пакет). Потім eNB може відіслати передачу кодового слова в UE і може відіслати одну або більше додаткових передач доти, поки кодове слово не буде правильно декодоване за допомогою UE, або не відіслано максимальне число передач, або не зустрінеться інша умова закінчення. Перша передача кодового слова може бути згадана як нова передача, а кожна додаткова передача кодового слова може бути згадана як повторна передача. Після кожної передачі кодового слова UE може декодувати всі прийняті передачі кодового слова, щоб спробувати відновити кодове слово. Фіг. 3 зображує ілюстративну передачу даних в низхідній лінії зв'язку з HARQ. Кожний цикл низхідної лінії зв'язку-висхідної лінії зв'язку може включати в себе період передачі низхідної лінії зв'язку, що покриває N підкадрів низхідної лінії зв'язку, і період передачі висхідної лінії зв'язку, що покриває М підкадрів висхідної лінії зв'язку. В одній схемі eNB може відсилати дані в до N підкадрів низхідної лінії зв'язку періоду передачі низхідної лінії зв'язку, a UE може відсилати інформацію АСК для даних в одному підкадрі висхідної лінії зв'язку наступного періоду передачі висхідної лінії зв'язку. 3 UA 98865 C2 5 10 15 20 25 30 UE може періодично оцінювати якість каналу низхідної лінії зв'язку для eNB і може відсилати інформацію про індикатор якості каналу (CQI) у фізичному керуючому каналі висхідної лінії зв'язку (PUCCH) у eNB. eNB може використовувати інформацію про CQI і/або іншу інформацію, щоб планувати UE для передачі даних низхідної лінії зв'язку, і, щоб вибирати схему модуляції і кодування (MSC) для UE. Для кожного підкадру низхідної лінії зв'язку, в якому UE заплановане, eNB може обробити L транспортних блоків (або пакетів), щоб отримати L кодових слів, де L 1, і може відіслати L кодових слів у фізичному спільно використовуваному каналі низхідної лінії зв'язку (PDSCH) в UE. eNB також може відіслати призначення низхідної лінії зв'язку для UE у фізичному керуючому каналі низхідної лінії зв'язку (PDCCH) в кожному підкадрі, в якому UE заплановане (як зображено на фіг. 3), або тільки в першому підкадрі. eNB може не відіслати ніякого призначення низхідної лінії зв'язку і ніяких кодових слів в UE в кожному підкадрі низхідної лінії зв'язку, в якому UE не заплановане. UE може обробити PDCCH в кожному підкадрі низхідної лінії зв'язку, щоб отримати призначення низхідної лінії зв'язку, якщо взагалі є, відіслано в UE. Якщо призначення низхідної лінії зв'язку прийнято, тоді UE може обробити PDSCH і декодувати L кодових слів, відісланих в UE. Для кожного кодового слова UE може надати АСК, якщо кодове слово декодоване правильно, або NACK, якщо кодове слово декодоване з помилкою. UE може згенерувати інформацію АСК на основі АСК і NACK для всіх кодових слів, як описано нижче, і може відіслати інформацію АСК в PUCCH в eNB. eNB може відіслати повторну передачу кожного кодового слова, для якого прийнято NACK, і може відіслати передачу нового кодового слова, для кожного кодового слова, для якого прийнято АСК. Для кожного з низхідної лінії зв'язку і висхідної лінії зв'язку може бути визначене деяке число процесів HARQ. Процес HARQ може містити передачі кодового слова доти, поки кодове слово не буде правильно декодоване, а потім може містити передачі іншого кодового слова. Нове кодове слово може бути відіслано в процесі HARQ, коли цей процес стає доступним. Число процесів HARQ для кожної лінії зв'язку може залежати від (і) числа підкадрів низхідної лінії зв'язку і числа підкадрів висхідної лінії зв'язку в кожному циклі низхідної лінії зв'язку-висхідної лінії зв'язку і (іі) необхідного часу обробки в приймачі для кожного кодового слова. Наприклад, якщо необхідний час обробки дорівнює 3 ms, тоді передача даних може бути відіслана в підкадрі n, а відповідне ACK/NACK може бути відіслано в підкадрі n+k, де k>1. Таблиця 2 перелічує число процесів HARQ для низхідної лінії зв'язку і число процесів HARQ для висхідної лінії зв'язку для кожної конфігурації низхідної лінії зв'язку-висхідної лінії зв'язку, що підтримується за допомогою LTE. Таблиця 2 Число процесів HARQ Конфігурація DL:UL 0 1 2 6 3 4 5 Призначення DL:UL 1DL+DwPTS:3UL 2DL+DwPTS:2UL 3DL+DwPTS:1UL 3DL+2DwPTS:5UL 6DL+DwPTS:3UL 7DL+DwPTS:2UL 8DL+DwPTS:1UL Число процесів HARQ низхідної лінії зв'язку 4 7 10 6 9 12 15 Число процесів HARQ висхідної лінії зв'язку 7 4 2 6 3 2 1 35 40 45 Число АСК і NACK, щоб відіслати як зворотний зв'язок, може залежати від різних факторів, таких як число процесів HARQ, щоб підтверджувати прийом, число кодових слів, відісланих в кожному процесі HARQ, чи підтверджувати прийом призначення низхідної лінії зв'язку і т.д. В одній схемі eNB може відсилати дані в до N процесів HARQ в UE, один процес в кожному підкадрі низхідної лінії зв'язку. В одній схемі eNB може відсилати (і) одне кодове слово в кожному процесі HARQ за допомогою передачі з одним входом і множиною виходів (SIMO) або (іі) множину кодових слів в кожному процесі HARQ за допомогою передачі з множиною входів і множиною виходів (МІМО). Кодові слова, відіслані за допомогою передачі МІМО, можуть бути відображені в рівні, і число рівнів може бути великим або дорівнювати числу кодових слів. Таким чином, eNB може відсилати одне або більше кодових слів в кожному процесі HARQ. Наприклад, максимум два кодових слова можуть бути відіслані на передачу МІМО, і UE може приймати від нуля до 2N кодових слів в N підкадрах низхідної лінії зв'язку. UE може генерувати 4 UA 98865 C2 5 10 15 20 25 30 35 40 45 50 55 60 інформацію АСК для всіх кодових слів і може відсилати інформацію АСК в підкадрі висхідної лінії зв'язку наступного періоду передачі висхідної лінії зв'язку. У деякому аспекті UE може пакетувати або об'єднувати АСК і NACK для множини (К) кодових слів і може генерувати пакетовану інформацію АСК для всіх К кодових слів. В одній схемі UE може виконувати пакетування за допомогою логічної операції І відносно АСК і NACK для всіх К кодових слів. UE може генерувати (і) пакетоване АСК, якщо АСК отримані для всіх К кодових слів, або (іі) пакетоване NACK, якщо NACK отримане для будь-якого одного з К кодових слів. Пакетована інформація АСК для К кодових слів може містити пакетоване АСК або пакетоване NACK. UE також може виконувати пакетування іншими способами. Пакетування АСК і NACK може зменшити кількість інформації АСК на коефіцієнт К. eNB може прийняти пакетовану інформацію АСК для К кодових слів з UE. Якщо пакетоване АСК прийнято, тоді eNB може відіслати наступну множину кодових слів в UE. Інакше, якщо прийнято NACK, тоді eNB може повторно відіслати всю К кодових слів, оскільки eNB не знає, які кодові слова були прийняті з помилкою за допомогою UE. В одній схемі К кодових слів можуть бути відіслані в до К процесів HARQ, які можуть починатися одночасно, наприклад, в різних підкадрах низхідної лінії зв'язку одного і того ж періоду передачі низхідної лінії зв'язку. Потім К кодових слів можуть бути оброблені (наприклад, закодовані, піддані перемежовуванню і модульовані) за допомогою eNB, таким чином, щоб вони мали однакове цільове закінчення. Цільове закінчення належить до числа передач кодового слова, необхідних, щоб досягнути цільової ймовірності правильного декодування кодового слова. eNB може відсилати нову множину кодових слів, кожний раз, коли прийнято пакетоване АСК. Пакетування може бути виконане різними способами. В одній схемі пакетування може бути виконане для АСК і NACK для всіх кодових слів, прийнятих в одному підкадрі низхідної лінії зв'язку, наприклад, для двох кодових слів, прийнятих за допомогою передачі МІМО в одному підкадрі низхідної лінії зв'язку. В іншій схемі пакетування може бути виконане для АСК і NACK для кодових слів, прийнятих в множині підкадрів низхідної лінії зв'язку, наприклад, одне кодове слово в кожному підкадрі низхідної лінії зв'язку. Ще в одній схемі пакетування може бути виконане для АСК і NACK для кодових слів, прийнятих у всіх підкадрах низхідної лінії зв'язку періоду передачі низхідної лінії зв'язку. Ще в одній схемі пакетування АСК і NACK може бути виконане для кодових слів, відісланих на одному і тому ж рівні через множину підкадрів низхідної лінії зв'язку. Як приклад для передачі МІМО двох кодових слів в кожному з N підкадрів низхідної лінії зв'язку одне пакетоване ACK/NACK може бути згенероване для кодових слів, відісланих на першому рівні в N підкадрів низхідної лінії зв'язку, а інше пакетоване ACK/NACK може бути згенероване для кодових слів, відісланих на другому рівні в N підкадрів низхідної лінії зв'язку. Взагалі пакетування може бути виконане для будь-якого числа кодових слів, прийнятих в будь-якому числі підкадрів низхідної лінії зв'язку за допомогою або без допомоги МІМО. UE може прийняти Ktolal кодових слів в N підкадрів низхідної лінії зв'язку і може відіслати пакетовану інформацію АСК для цих Ktolal кодових слів в одному підкадрі висхідної лінії зв'язку. В одній схемі UE може згенерувати одне пакетоване ACK/NACK для всіх К кодових слів, і пакетована інформація АСК може містити одне пакетоване ACK/NACK. В іншій схемі UE може згенерувати множину пакетованих ACK/NACK для множини множин кодових слів, сформованих за допомогою Кtolal кодових слів, одне пакетоване ACK/NACK для кожної множини кодових слів. Тоді пакетована інформація АСК може містити множину пакетованих ACK/NACK. Наприклад, дев'ять кодових слів можуть бути відіслані в дев'яти процесах HARQ в дев'яти підкадрах низхідної лінії зв'язку за допомогою конфігурації 5 низхідної лінії зв'язку-висхідної лінії зв'язку в таблиці 1. UE може згенерувати три пакетованих ACK/NACK, наприклад, перше пакетоване ACK/NACK для перших трьох кодових слів, друге пакетоване ACK/NACK для наступних трьох кодових слів і третє пакетоване ACK/NACK для останніх трьох кодових слів. Як інший приклад чотири кодових слова можуть бути відіслані в чотирьох процесах HARQ в чотирьох підкадрах низхідної лінії зв'язку за допомогою конфігурації 4 або 5 низхідної лінії зв'язку-висхідної лінії зв'язку в таблиці 1. UE може згенерувати два пакетованих ACK/NACK, наприклад, перше пакетоване ACK/NACK для перших двох кодових слів і друге пакетоване ACK/NACK для останніх двох кодових слів. Взагалі пакетована інформація АСК може містити будь-яке число пакетованих ACK/NACK, і кожне пакетоване ACK/NACK може використовуватися для будь-якого числа кодових слів. Якщо відсилають множину пакетованих ACK/NACK, тоді кожне пакетоване ACK/NACK може покривати однакове число кодових слів або різні пакетовані ACK/NACK можуть покривати різні числа кодових слів. В одній схемі пакетування АСК і NACK може бути статичним або напівстатичним і може бути сконфігуроване, наприклад, за допомогою вищого рівня при встановленні виклику. В іншій схемі 5 UA 98865 C2 5 10 15 20 25 30 35 40 45 50 55 60 пакетування АСК і NACK може бути динамічним і може бути сконфігуроване, наприклад, за допомогою сигналізації, відісланою в PDCCH за допомогою фізичного рівня або деякого іншого рівня. Для обох схем, пакетування може залежати від різних факторів, таких як конфігурація низхідної лінії зв'язку-висхідної лінії зв'язку, кількість даних, що відсилаються, в низхідній лінії зв'язку в UE, чи використовується чи ні МІМО для передачі даних, вимога якості обслуговування (QoS) даних, що відсилаються, кількість ресурсів, що є для посилки інформації АСК висхідної лінії зв'язку за допомогою UE, необхідний час обробки за допомогою UE і т. д. Наприклад, прогресивно більше пакетування може бути використане для прогресивно великих конфігурацій асиметричної низхідної лінії зв'язку-висхідної лінії зв'язку або для прогресивно більшого дисбалансу між кількістю даних, що відсилаються, і кількістю ресурсів, що є для інформації АСК. В одній схемі UE може відіслати інформацію, що містить одне або більше пакетованих ACK/NACK для Кtolal кодових слів. В іншій схемі UE може відіслати інформацію АСК, що містить комбінацію з пакетованих і окремих ACK/NACK для Кtolal кодових слів. Кожне пакетоване ACK/NACK може покривати множину кодових слів з Ktotal кодових слів. Кожне окреме ACK/NACK може покривати одне кодове слово з Ktolal кодових слів. Наприклад, окремі ACK/NACK можуть бути використані для певних типів даних (наприклад, даних, чутливих до затримки, таких як мова), а пакетовані ACK/NACK можуть бути використані для інших типів даних (наприклад, даних, терпимих до затримки). eNB може кодувати транспортний блок інформаційних бітів відповідно до коду, що попереджує виправлення помилок (FEC) (наприклад, турбо-кодом), щоб отримати кодове слово систематичних бітів і бітів контролю по парності. Систематичні біти є інформаційними бітами в транспортному блоці, а біти контролю по парності є надмірними бітами, згенерованими за допомогою коду FEC. eNB може розділяти кодове слово на множину (NRV) кодових блоків, яким можуть бути призначені варіанти надмірності (RVS) від 0 до NRV-1. Перший кодовий блок з RV=0 може містити тільки або головним чином систематичні біти. Кожний наступний кодовий блок з RV>0 може містити головним чином або тільки біти контролю по парності, причому різні кодові блоки містити різні біти контролю по парності. eNB може відіслати призначення низхідної лінії зв'язку в PDCCH, а передачу одного кодового блоку в PDSCH в UE. UE може обробити PDCCH, щоб отримати призначення низхідної лінії зв'язку. Якщо UE приймає призначення низхідної лінії зв'язку, тоді UE може обробити PDSCH відповідно до призначення низхідної лінії зв'язку, щоб відновити кодове слово, відіслано за допомогою UE. Якщо UE не виявляє призначення низхідної лінії зв'язку, тоді UE може пропустити обробку PDSCH. eNB може відіслати призначення низхідної лінії зв'язку в PDCCH в UE, але UE може пропустити призначення низхідної лінії зв'язку (наприклад, декодувати призначення низхідної лінії зв'язку з помилкою) і не обробляло б PDSCH. Цей сценарій може бути згаданий як переривчаста передача (DTX). Може бути бажаним розрізнювати DTX і NACK. У цьому випадку зворотний зв'язок для кодового слова може бути одним з наступного: DTX UE пропускає PDCCH і не приймає призначення низхідної лінії зв'язку, АСК кодове слово було декодоване правильно і NACK кодове слово було декодоване з помилкою. eNB може повторно відіслати кодовий блок, якщо DTX прийнята з UE, і може відіслати новий кодовий блок, якщо прийнято NACK. Таким чином, eNB може відіслати різні кодові блоки залежно від того, чи прийнята DTX або NACK. eNB може відіслати кодовий блок для нового кодового слова, якщо прийнято АСК. eNB може відіслати N кодових блоків з RV=0 для N кодових слів в PDSCH в різних підкадрах низхідної лінії зв'язку і може відіслати призначення низхідної лінії зв'язку в PDCCH в кожному підкадрі низхідної лінії зв'язку, наприклад, як зображено на фіг. 3. Ці N кодових блоків можуть включати в себе систематичні біти для N кодових слів. У кожному підкадрі низхідної лінії зв'язку UE може обробити PDCCH, щоб виявити призначення низхідної лінії зв'язку, і може обробити PDSCH, якщо прийнято призначення низхідної лінії зв'язку. UE може згенерувати і відіслати пакетоване ACK/NACK для всіх кодових слів, прийнятих за допомогою UE. eNB може не знати, скільки призначень низхідної лінії зв'язку прийнято за допомогою UE на основі пакетованого ACK/NACK. Якщо eNB приймає пакетоване NACK з UE, тоді eNB може мати наступні опції: 1. Інтерпретувати пакетоване NACK як таке, що містить NACK для всіх N кодових слів і відіслати N кодових блоків з RV=1 в UE або 2. Інтерпретувати пакетоване NACK як таке, що містить DTX для всіх N кодових слів і повторно відіслати N кодових блоків з RV=0 в UE. Якщо eNB здійснює опцію 1, a UE дійсно пропустило призначення низхідної лінії зв'язку, тоді UE пропустило б N кодових блоків з RV=0, що містять систематичні біти, і може прийняти N 6 UA 98865 C2 5 10 15 20 25 кодових блоків з RV=1, що містять біти контролю по парності. Продуктивність може бути погіршена при декодуванні кодових слів тільки з бітами контролю по парності. Якщо eNB здійснює опцію 2, a UE дійсно прийняло призначення низхідної лінії зв'язку, тоді UE може прийняти N кодових блоків з RV=0, що містять систематичні біти, двічі. Тоді eNB ефективно передав би кодові слова з використанням коду повторення замість турбо-коду, і продуктивність може бути погіршена без виграшу турбо-кодування. Втрати у виграші кодування і відповідні втрати в пропускній здатності можуть бути важчими, коли АСК і NACK для великого числа кодових слів пакетують разом, наприклад, за допомогою конфігурації 9:1. В іншому аспекті eNB може генерувати кодові блоки деяким способом, щоб враховувати невизначеність між NACK і DTX внаслідок пакетування. В одній схемі, щоб подолати можливі втрати у виграші кодування внаслідок пакетування АСК і NACK, кожний кодовий блок кодового слова може бути визначений з можливістю включення, як систематичних бітів, так і бітів контролю по парності. eNB може згенерувати кодові блоки з RV від 0 до N RV-1. Перший кодовий блок з RV=O може містити тільки або головним чином систематичні біти. Кожний наступний кодовий блок з RV>0 може містити, як систематичні біти, так і біти контролю по парності, причому різні кодові блоки містять різні систематичні біти і/або різні біти контролю по парності. Відсотковий вміст систематичних бітів в кожному кодовому блоці з RV>0 може залежати від компромісу в погіршенні продуктивності для двох сценаріїв, описаних вище. Потім eNB може відсилати різний кодовий блок для кожної передачі кодового слова. Якщо UE пропустило призначення низхідної лінії зв'язку, тоді UE може прийняти систематичні біти з наступного кодового блока. Якщо UE прийняло призначення низхідної лінії зв'язку, але декодувало кодове слово з помилкою, тоді UE може прийняти біти контролю по парності з наступного кодового блоку. LTE підтримує деяке число форматів PUCCH для посилки керуючої інформації висхідної лінії зв'язку (UCI), такої як інформація АСК в PUCCH. Таблиця 3 перелічує формати PUCCH, що підтримуються за допомогою LTE, і надає число бітів, які можуть бути відіслані в кожному підкадрі висхідної лінії зв'язку для кожного формату PUCCH. Таблиця 3 Формати PUCCH Формат PUCCH la lb 2 2a 2b 30 35 40 45 Число бітів у підкадрі 1 2 20 21 22 Формат la PUCCH може використовуватися, щоб відсилати один інформаційний біт АСК для SIMO без пакетування, наприклад, один біт для АСК або NACK для одного кодового слова. Формат la PUCCH також може використовуватися, щоб відсилати одне пакетоване ACK/NACK для множини кодових слів, наприклад, для всіх кодових слів, прийнятих в одному або більше підкадрах низхідної лінії зв'язку періоду передачі низхідної лінії зв'язку. Формат lb PUCCH може використовуватися, щоб відсилати два біти інформації АСК для МІМО без пакетування, наприклад, один біт для АСК або NACK для кожного з двох кодових слів, відісланих за допомогою МІМО. Формат lb PUCCH також може використовуватися, щоб відсилати до двох пакетованих ACK/NACK для до двох множин кодових слів, одне пакетоване ACK/NACK для кожної множини кодових слів. Кожна множина може включати в себе всі кодові слова, відіслані за допомогою МІМО. Кожна множина також може включати в себе кодові слова, відіслані в різних підкадрах низхідної лінії зв'язку. Величина пакетування може залежати від конфігурації N:M, числа підкадрів низхідної лінії зв'язку, даних, використовуваних для передачі, числа кодових слів, відісланих в кожному підкадрі низхідної лінії зв'язку і від того, використовується чи ні МІМО, і т. д. Формати 2, 2а і 2b можуть використовуватися, щоб відсилати більше двох інформаційних бітів АСК. Наприклад, до 14 інформаційних бітів АСК можуть бути відіслані за допомогою формату 2, 2а або 2b PUCCH зі швидкістю коду, що дорівнює 0,7 або нижчою. Менше або більше інформаційних бітів можуть бути відіслані за допомогою форматів 2, 2а і 2b PUCCH з вищими або нижчими швидкостями коду. 7 UA 98865 C2 5 10 15 20 25 30 35 40 45 50 55 60 В одній схемі інформація АСК для всіх процесів HARQ може бути закодована спільно. Для передачі SIMO одного кодового слова в одному процесі HARQ, 14 інформаційних бітів можуть бути використані, щоб відіслати: DTX, АСК або NACK для кожного з 8 процесів HARQ або АСК або NACK для кожного з 14 процесів HARQ. Три значення можуть використовуватися для кожного процесу HARQ, щоб передавати АСК 8 або NACK для одного кодового слова або DTX. Всього 3 значень можуть використовуватися 8 14 для 8 процесів HARQ і можуть передаватися за допомогою 14 інформаційних бітів, де 3
