Передавання рівня 1 сигналізації у мережах телерадіомовлення/мультимовлення

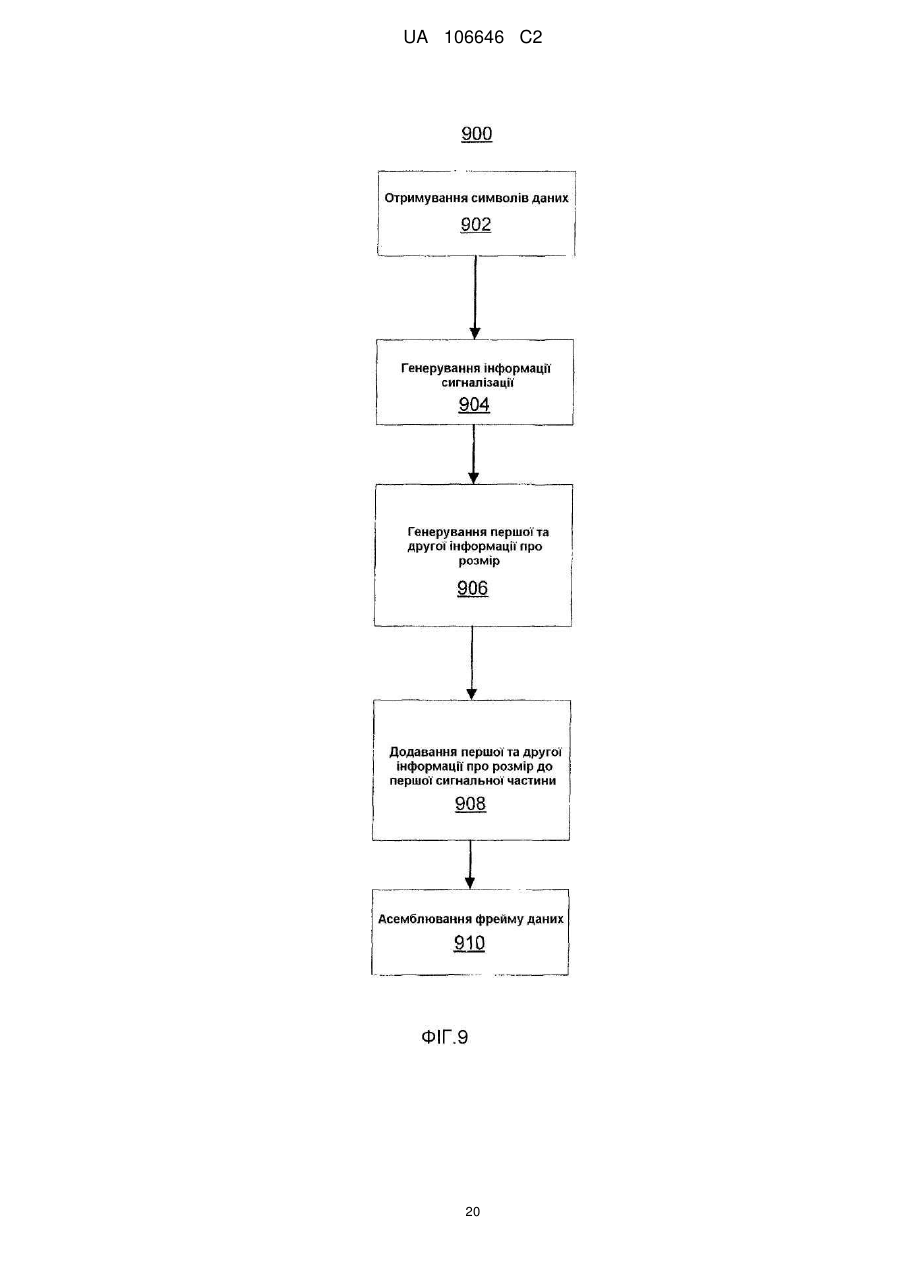

Реферат: Втілення можуть включати обладнання, комп'ютерні носії та методи для одержання принаймні одного символу даних для передавання у фреймі даних, генерування інформації сигналізації, яка ідентифікує параметри передавання для фрейму даних, де інформація сигналізації включає першу сигнальну частину та другу сигнальну частину, де друга сигнальна частина включає принаймні третю сигнальну частину та четверту сигнальну частину, генерування принаймні однієї першої інформації про розмір для третьої сигнальної частини, генерування принаймні однієї другої інформації про розмір для четвертої сигнальної частини, додавання принаймні однієї першої інформації про розмір та принаймні другої інформації про розмір до першої сигнальної частини, та асемблювання, принаймні одним процесором, фрейму даних, що включає принаймні першу сигнальну частину, другу сигнальну частину та принаймні один символ даних. UA 106646 C2 (12) UA 106646 C2 UA 106646 C2 5 10 15 20 25 30 35 40 45 50 55 ПЕРЕДУМОВИ СТВОРЕННЯ ВИНАХОДУ [1] Системи цифрового телебачення (DVB) розподіляють дані, використовуючи різноманітні підходи, включаючи супутникове (DVB, DVB-S2 та DVB-SH), SMATV DVB для розподілу через SMATV), кабельне (DVB-C), наземне телебачення (DVB-T), цифрове наземне телебачення другого покоління (DVB-T2), та цифрове наземне телебачення для портативних пристроїв (DVBH, DVB-SH). Цифрове телебачення (DVB) є пакетом розповсюджених міжнародних відкритих стандартів для цифрового телебачення. Стандарти DVB підтримуються Проектом DVB, міжнародним галузевим консорціумом із більш ніж 270 членами, та публікуються Об'єднаним Технічним Комітетом (JTC) Європейського Інституту Телекомунікаційних Стандартів (ETSI), Європейським Комітетом з Електротехнічної Стандартизації (CENELEC) та Європейським Союзом із Трансляції (EBU). Пов'язані стандарти визначають фізичний рівень та канальний рівень системи розподілу. Звичайно пристрої взаємодіють із фізичним рівнем через синхронний паралельний інтерфейс (SPI), синхронний послідовний інтерфейс (SSI), або асинхронний послідовний інтерфейс (ASI). Дані звичайно передаються у транспортних потоках MPEG-2 з деякими додатковими обмеженнями (MPEG DVB). [2] Через різні технічні обмеження системи розподілу для різних стандартів DVB відрізняються по схемам модуляції та кодам корекції помилок, що використовуються. Наприклад, DVB Надвисокої Частоти (SHF) використовує квадратурну фазову маніпуляцію (QPSK), 8PSK або 16-квадратурну амплітудну модуляцію (QAM). DVB-S2 використовує QPSK, 8PSK, 16 амплітудну та фазову маніпуляцію (APSK) або 32APSK. QPSK та 8PSK є єдиними варіантами, що регулярно використовуються. DVB-C (VHF/UHF) використовує QAM: 16-QAM, 32-QAM, 64-QAM, 128-QAM або 256-QAM. DVB-T (VHF/UHF) використовує 16-QAM або 64-QAM (або QPSK) у комбінації з Ущільненням із Ортогональним Частотним Розділенням Кодованих Сигналів (COFDM), та може підтримувати ієрархічну модуляцію. КОРОТКЕ ВИКЛАДЕННЯ Наступне представляє спрощене коротке викладення, щоб забезпечити основне розуміння деяких аспектів, принаймні, деяких прикладів втілення винаходу. Коротке викладення не є вичерпним оглядом. Воно не призначене ні для ідентифікації ключових або критичних елементів, ні для визначення обсягу формули винаходу. Наступне коротке викладення тільки представляє деякі поняття в спрощеній формі як вступна частина до більш детального опису нижче. [4] Втілення можуть включати обладнання, комп'ютерні носії та методи для одержання принаймні одного символу даних для передавання у фреймі даних, генерування інформації сигналізації, яка ідентифікує параметри передавання для фрейму даних, де інформація сигналізації включає першу сигнальну частину та другу сигнальну частину, де друга сигнальна частина включає принаймні третю сигнальну частину та четверту сигнальну частину, генерування принаймні однієї першої інформації про розмір для третьої сигнальної частини, генерування принаймні однієї другої інформації про розмір для четвертої сигнальної частини, додавання принаймні однієї першої інформації про розмір та принаймні другої інформації про розмір до першої сигнальної частини, та асемблювання, принаймні одним процесором, фрейму даних, що включає принаймні першу сигнальну частину, другу сигнальну частину та принаймні один символ даних. КОРОТКИЙ ОПИС РИСУНКІВ [5] Більш повне розуміння різних втілень винаходу може бути отримане, посилаючись на наступний опис із урахуванням супровідних рисунків, у яких однакові номера посилання вказують однакові елементи, та де: [6] Рисунок 1 показує ілюстративний рівень 1 (L1) передавання сигналізації у T2 фреймі; [7] Рисунок 2 показує приклад контенту DVB-T2 L1 пре-сигналізації; [8] Рисунок 3 є блок-схемою відповідно до DVB-T2 для обробки прийнятого T2 фрейму; [9] Рисунок 4A ілюструє приклад цифрової системи телерадіомовлення або мультимовлення, у якій може бути реалізовано одно або більше ілюстративне втілення винаходу, та Рисунок 4B ілюструє ілюстративне обладнання у цифровій системі телерадіомовлення або мультимовлення; [10] Рисунок 5 ілюструє чотири послідовні T2 фрейми (від k до k+3), що використовує інтеграцію каналу фізичного рівня (PLP) у передавання L1 сигналізації відповідно до принаймні деяких втілень; [11] Рисунок 6 ілюструє приклад елементів мультиплексування L1 пре-сигналізації та L1 пост-сигналізації переносного (пристрою) наступного покоління відповідно до принаймні деяких втілень; 1 UA 106646 C2 5 10 15 20 25 30 35 40 45 50 55 60 [12] Рисунок 7 - блок-схема, що показує метод для обробки T2 фрейму, який використовує інтеграцію PLP, щоб включати NGH сигналізацію у відповідності до принаймні деяких втілень; [13] Рисунок 8 ілюструє чотири послідовні фрейми (від k до k+3) переносного (пристрою) наступного покоління, що використовує інтеграцію майбутнього фрейму розширення (FEF) в передавання L1 сигналізації відповідно до принаймні деяких втілень; [14] Рисунок 9 - блок-схема, що показує метод для генерування фрейму даних відповідно до принаймні деяких втілень; та [15] Рисунок 10 - блок-схема, що показує метод для одержання та обробки фрейму даних відповідно до принаймні деяких втілень. ДЕТАЛЬНИЙ ОПИС [16] У наступному описі різноманітних втілень робляться посилання на супровідні рисунки, які є його частиною, та у якому певні втілення та/або особливості певних втілень показано за допомогою ілюстрацій. Потрібно розуміти, що можуть бути використані інші втілення, та структурні та функціональні модифікації можуть бути зроблені не відступаючи від контексту існуючого розкриття. [17] Рисунок 1 показує передавання рівня 1 (L1), сигналізації у T2 фреймі 101, що відповідає фізичному рівню. За винятком описаного нижче у поєднанні з різними сигнальними механізмами, обговореними тут, формат та контент T2 фрейму 101 може бути визначений в "Канальному кодуванні та модуляції структури фрейму для цифрової наземної системи телемовлення другого покоління (DVB-T2)," DVB Документ A122rl, січень 2008, зміст якого таким чином повністю включається через посилання. Фізичний рівень є першим (наприклад, "найнижчим") рівнем у семи-рівневому відкритому системному з'єднанні (OSI) еталонної моделі комп'ютерної мережі. Фізичний рівень перетворює комунікаційні запити з канального рівня в специфічні операції для апаратних засобів, щоб впливати на передачу або приймання електронних сигналів. Цифровий потік може бути згрупований у кодові слова або символи та перетворений у фізичний сигнал, який передається по апаратному середовищу передавання. [18] T2 фрейми 101 можуть бути згруповані у суперфрейми, що складаються з обраного числа T2 фреймів. Кожний фрейм 101 може починатися із PI символу 103, супроводжуватись одним або більше P2 символами 105 та, крім того, одним або більше символом даних 107. Кожний фрейм включає тільки один PI символ, хоча втілення можуть включати множину символів PI. PI символ 103 є фіксованим пілотним символом, який переносить PI інформацію сигналізації 109 та розташовується на початку фрейму 101 у межах кожного радіочастотного (RF) - каналу. PI символ 103 може використовуватися для швидкого початкового сканування сигналу. P2 символи 105 є пілотними символами, розташованими безпосередньо після PI символу 103 та мають однаковий розмір швидкого перетворення Фур'є (FFT) та захисний інтервал як символи даних 107. P2 символи переносять T2 L1 пре-сигналізацію 111 та T2 L1 пост-сигналізацію 113. Кількість P2 символів залежить від розміру FFT. P2 символи 105 можуть використовуватися для точної частоти та синхронізації часу так само як для початкових оцінок каналу. Символи даних 107 є символами Мультиплексування з Ортогональним Частотним Розділенням Сигналів (OFDM) у фреймі 101, що не є PI або P2 символами. Символи даних 107 звичайно передають контент даних, які зв'язуються з різними каналами фізичного рівня (PLP). PLP може переносити одиничні або мультисервіси. [19] PLP може позначати канал мультиплексного передавання із розділенням (ущільненням) (каналів) за часом (TDM), який переносить зазначені підчастини. Підчастина - група елементів з єдиного PLP, що перед частотним перемежуванням передається на активні елементи OFDM з послідовною адресою по єдиному радіочастотному (RF) каналу. Різні PLP можуть переносити дані, які модулювалися, використовуючи схеми, засновані на різних комбінаціях або інших параметрах модуляції, та дані в різних PLP можуть бути кодовані, використовуючи різні схеми прямої корекції помилок (FEC). [20] Квантування часу може зменшити середню витрату енергії приймача та може зробити можливим гладкий та плавний хендовер. Квантування часу може призвести до того, що передавання даних в пакетах використовує більш високу миттєву швидкість передавання в порівнянні зі швидкістю передавання, що вимагається при переданні даних, використовуючи традиційний механізм потокового передавання. Приймач може мати один або більше пристроїв буферної пам'яті для зберігання виокремленого у часі передавання даних перед представленням. [21] У DVB-T2 дані передаються через PLP, що можуть мати різні параметри кодування та модуляції. Сигналізація на фізичному рівні вказує, як декодувати та демодулювати різні PLP. L1 сигналізація може бути передана в преамбулі P2 OFDM символів, та, у DVB-T2, число P2 символів може бути фіксоване для використовуваного розміру FFT. 2 UA 106646 C2 5 10 15 20 25 30 35 40 45 50 55 60 [22] L1 сигналізація може бути розділена на T2 L1 пре-сигналізацію (T2 L1-пре) 111 та T2 L1 пост-сигналізацію (T2 L1-пост) 113, де T2 L1-пре 111 діє як ключ для отримання T2 L1 постсигналізації 113, включаючи відображення PLP. Терміни "пре" та "пост", можуть не містити у собі часового порядку, а замість цього можуть розрізняти сигналізацію 111 від сигналізації 113. [23] Крім того, T2 L1-пост 113 може бути розділено на конфігуруєму частину 115 та динамічну частину 117, де конфігуруємі параметри включають статичні сигнальні дані, які можуть змінитися тільки на границі суперфрейму. Конфігуруємі параметри можуть змінитися тільки коли змінюється системна конфігурація (наприклад, коли додаються або видаляються PLP). Динамічні параметри можуть відноситись до відображення кожного PLP до T2 фрейму 101 та можуть змінюватися від фрейму до фрейму в межах суперфрейму. Конфігуруємі та динамічні частини 115 та 117 T2 L1 пост-сигналізації 113 можуть бути передані в тих же самих кодових словах. [24] T2 L1-пост-сигналізація 113 може також включати додаткове поле розширення 119, що дозволяє розширення L1 пост-сигналізації. Контроль циклічним надлишковим кодом (CRC) 121 забезпечує виявлення помилок у будь-яких помилках, які можуть відбутися у T2 L1-постсигналізації 113. 32-розрядний код виявлення помилок може бути застосований до всієї T2 L1 пост-сигналізації 113 включаючи конфігуруєму частину 115, динамічну частину 117 та частину розширення 119. L1 доповнення 123 є полем змінної довжини, що вставляється після L1-пост CRC поля 121 для гарантування, що багаточисельні блоки Низької Щільності Перевірки на Парність (LDPC) L1 пост-сигналізації мають той же самий інформаційний розмір коли L1 постсигналізація сегментується в багаточисельні блоки та коли ці блоки окремо кодуються. Значення L1 бітів доповнення, якщо такі є, можуть бути встановлені на "0". [25] Рисунок 2 показує приклад контенту DVB-T2 L1 пре-сигналізації. У DVB-T2, 44 біта сигнальних параметрів T2 L1 пре-сигналізації 111 T2 L1 пост-сигналізації 113, включають: модуляцію (L1_MOD), кодову швидкість (L1_COD), FEC код типу блоку (L1_FEC_TYPE), розмір блоку L1-пост-сигналізації в елементах OFDM (L1_POST_SIZE) та розмір інформаційного блоку L1-пост-сигналізації у бітах (L1_POST_INFO_SIZE). У деяких випадках, L1_COD може бути фіксований до 1/2 та L1_FEC_TYPE може бути 16200, таким чином, ці два сигнальні поля можуть не прийматися до уваги від T2 L1 пре-сигналізації 111. [26] Рисунок 3 є блок-схемою відповідно до DVB-T2 для обробки прийнятого T2 фрейму. У блоці 302, приймач може одержувати та перевіряти PI сигналізацію 109 у T2 фреймі 101. У блоці 304, приймач може одержувати та перевіряти T2 L1 пре-сигналізацію 111, щоб ідентифікувати T2_version, L1_MOD, L1_COD, L1_FEC_TYPE, L1_POST_SIZE, та L1_POST_INFO_SIZE для декодування T2 L1-пост-сигналізації 113. У блоці 306 приймач може одержувати та перевіряти конфігуруємі 115 та динамічні 117 сигналізації T2 L1 пост-сигналізації 113, щоб отримати принаймні деякі із символів даних 107 з T2 фрейму 101. Конфігуруєма сигналізація 115 може визначати параметри, які залишаються однаковими від фрейму до фрейму у суперфреймі, а динамічна сигналізація 117 може визначати параметри, які змінюються від фрейму до фрейму у суперфреймі. [27] Рисунок 4A ілюструє приклад системи цифрового телерадіомовлення або мультимовлення 402, у якому можуть бути реалізовані один або більше ілюстративні втілення. Система цифрового телерадіомовлення або мультимовлення 402 може використовувати цифрову технологію телерадіомовлення, наприклад, систему мультимовлення та/або телерадіомовлення, яка базується на мультиплексуванні із ортогональним частотним розділенням сигналів (OFDM), Цифровому Відео Мовленні для Переносних Пристроїв (DVB-H), мережах DVB-H наступного покоління, Цифровому Відео Мовленні для Переносних Пристроїв Нового Покоління (DVB-NGH), Цифровому Наземному Відео Телерадіомовленні Другого покоління - Наземному (DVB-T2), або інших стандартів DVB, таких як DVB-MHP, Супутниковому DVB (DVB-S), або Наземному DVB (DVB-T). Інші цифрові стандарти телерадіомовлення, які можуть використовуватися цифровою системою телерадіомовлення 402, включають Цифрове Відео Мовлення - Наземне (DVB-T), Інтегровані Сервіси Цифрового Телерадіомовлення Наземні (ISDB-T), Стандарт Даних Телерадіомовлення Комітету з Удосконалених Телевізійних Систем (ATSC), Цифрове Мультимедійне Наземне Телерадіомовлення (DMB-T), Наземне Мультимедійне Цифрове Телерадіомовлення (T-DMB), Супутникове Цифрове Мультимедійне Телерадіомовлення (S-DMB), Одностороннє Передавання Даних (FLO), Цифрове Аудіо Мовлення (DAB), та Всесвітнє Цифрове Радіо (DRM). Подібним чином, інші формати цифрового передавання можуть використовуватися, щоб доставити контент та інформацію доступності додаткових сервісів, такі як NTSC (Національний Комітет Телевізійних Систем), ISDB-T (Інтегровані Сервіси Цифрового Телерадіомовлення - Наземного), DMB (Цифрове Мультимедійне Телерадіомовлення), або DIRECTV. Інші стандарти та методи цифрового 3 UA 106646 C2 5 10 15 20 25 30 35 40 45 50 55 60 телерадіомовлення або мультимовлення, відомі тепер або розроблені пізніше, також можуть використовуватися. Аспекти втілень також можуть бути застосованими до інших систем мультипостачання цифрового телерадіомовлення або мультимовлення, такий як, наприклад, TDAB, T/S-DMB, ISDB-T, та ATSC, власних систем, таких як Qualcomm MediaFLO/FLO, та нетрадиційних систем, таких як Проект Партнерства Третього покоління (3 GPP) MBMS (Мультимедійні Сервіси Телерадіомовлення/Мультимовлення) та 3GPP2 BCMCS (Служба Телерадіомовлення/Мультимовлення). [28] Джерела цифрового контенту 404 можуть забезпечувати цифрові сервіси (наприклад, програми, канали, контент, та т.д.) до передавача 406, який може бути, наприклад, системою головного вузла для передавання цифрових служб до одного або більше користувацьких терміналів 410. Передавач 406 може зв'язувати один або більше транспортних потоків включаючи T2 фрейми 101 через мережу 408 для дротового або бездротового передавання до одного або більше користувацьких терміналів 410. Мережа 408 може бути єдиною мережею або може включати складені взаємодіючі мережі. Користувацькі термінали 410 можуть бути мобільними телефонами, смартфонами, персональними цифровими помічниками (PDA), комп'ютерами, іншими мобільними/бездротовими пристроями, або іншими обчислювальними пристроями, зконфігурованими для одержання даних від мережі 408. [29] Кожний передавач 406 та користувацькі термінали 410 можуть відповідно бути обладнанням, у якому є один або більше процесор та один або більше запам'ятовуючий пристрій або інший комп'ютерний програмоносій, зконфігурований для збереження виконуваних комп'ютером команд. Рисунок 4B ілюструє ілюстративне обладнання. Наприклад, обладнанням може бути, наприклад, мобільний термінал, смартфон або мобільний пристрій, який включає процесори 412, запам'ятовуючі пристрої 414 та комунікаційний інтерфейс 416. Процесори 412 можуть бути, наприклад, спеціалізованими інтегральними схемами (ASIC), мікропроцесорами загального призначення, або іншими пристроями обробки. Процесори 412 можуть бути зконфігуровані для виконання описаних тут операцій. Наприклад, процесори 412 можуть виконувати команди, збережені як виконуваний код або як апаратно-реалізований алгоритм. [30] Запам'ятовуючі пристрої 414 можуть бути реалізовані з будь-якою комбінацією модулів постійної пам'яті або модулів оперативної пам'яті, опціонально включаючи як енергозалежну, так і енергонезалежну пам'ять. Приклади комп'ютерно-зчитуваних носіїв включають жорсткі диски, оперативну пам'ять (RAM), постійну пам'ять (ROM), гнучкі диски, програмований запам'ятовуючий пристрій з електронним стиранням (EEPROM), флеш-пам'ять або іншу технологію пам'яті, CD-ROM, цифрові універсальні диски (DVD) або інші оптичні дискові накопичувачі, магнітні касети, магнітну стрічку, магнітний дисковий накопичувач або інші магнітні пристрої зберігання, або будь-який інший носій, який може використовуватися для зберігання необхідної інформації та до якого можуть одержати доступ процесори 412. [31] Комп'ютерні виконувані команди можуть включати прикладні програми та програмне забезпечення операційної системи, та сегменти коду, команди, аплети, попереднє скомпільований код, скомпільований код, комп'ютерні програми, програмні модулі, програмні механізми, програмну логіку та їх комбінації. Один або більше процесорів 412 можуть обробляти комп'ютерні виконувані команди для виконання описаних тут операцій. Комунікаційний інтерфейс 416 може передавати дані до та від процесорів 412 через мережу 408. Хоча складені процесори та пристрої пам'яті показані на Рисунку 4B, процесори 412 можуть бути єдиним процесором, та пристрої пам'яті 414 можуть бути єдиним пристроєм пам'яті, та/або вони можуть бути об'єднані у єдиний чіп. [32] Принаймні деякі описані тут ілюстративні втілення передбачають два різні типи інтеграції між DVB-T2 (ETSI EN 302 755) та DVB-NGH, щоб дозволити зворотну сумісність між DVB-NGH та DVB-T2. У принаймні деяких втіленнях, що включають інтеграцію каналу фізичного рівня (PLP), NGH PLP передаються в тому ж самому T2 фреймі фізичного рівня як T2 PLP, у такий спосіб комбінуючи системи DVB-T2 та DVB-NGH на рівні PLP. У принаймні деяких додаткових втіленнях, що включають інтеграцію FEF, NGH сигналізація передається, використовуючи майбутні кадри розширення (FEF) DVB-T2. Інтеграція PLP обговорюється нижче із посиланням на Рисунки 5-7, та інтеграція FEF обговорюється на Рисунку 8. [33] T2 L1-пре-сигналізація 111 є невідповідною до параметрів сигналу NGH PLP. У DVB-T2, T2 L1-пре-сигналізація 111 забезпечує тільки шість зарезервованих бітів 202 (див. рис. 2, RESERVED), що можуть використовуватися, щоб зробити можливим покращену сигнальну передачу для NGH. Однак, шести бітів L1-пре-сигналізації недостатньо, щоб сигналізувати параметри PLP NGH, наприклад, PLP розміру, стандартним T2 способом. Приклади втілення розглядають передавання NGH L1 сигналізації, використовуючи інтеграцію PLP, щоб подолати це та інші обмеження. 4 UA 106646 C2 5 10 15 20 25 30 35 40 45 50 55 [34] Рисунок 5 ілюструє чотири послідовні T2 фрейми 101 (від k до k+3), що використовують інтеграцію PLP в передаванні L1 сигналізації. Передавач 406 (див. також Рисунок 4) може генерувати T2 фрейм 101 у відображеному форматі, включаючи сигналізацію та дані, описані нижче, для передавання до користувацького терміналу 410 через мережу 408. T2 фрейми 101 можуть бути сумісними з користувацькими терміналами 410, використовуючи DVB-NGH та/або DVB-T2. Якщо користувацький термінал 410 не зконфігурований для одержання NGH сигналізації, користувацький термінал 410 може просто проігнорувати NGH сигналізацію в поточному T2 фреймі 101 та обробляти наступний. Таким чином, T2 фрейми можуть використовуватися для передавання даних, використовуючи або DVB-NGH системи, або системи DVB-T2. Кодування та перемежування можуть також бути застосовані по T2 фреймах (блоках) 101, щоб отримати користь з часового рознесення. [35] Кожний T2 фрейм 101 може включати T2 L1-пре-сигналізацію 111 та T2 L1 постсигналізацію 113 для T2 PLP відповідно до стандарту DVB-T2, наприклад, використовуючи відображення зиґзаґ по P2 символам. T2 L1-пре-сигналізація 111 може бути захищена сильним кодом та може бути окремою від T2 L1-пост-сигналізації 113 в DVB-T2. T2 фрейм 101 може також включати виділену NGH сигналізацію PLP 506 та символи даних 107. Виділена NGH сигналізація PLP 506 може бути розміщена у визначене розташування PLP у межах T2 фрейму (наприклад, у першому PLP у T2 фреймі 101 відразу після T2 L1 пост-сигналізації 113). [36] Оскільки у цьому прикладі NGH сигналізація PLP 506 передається в T2 PLP, користувацьким терміналам 410, що мають можливості T2, але не NGH, немає потреби декодувати та можуть проігнорувати NGH сигналізацію PLP 506. Розташування NGH сигналізації PLP 506 у межах T2 фрейму 101 може бути фіксоване (наприклад, перший PLP у T2 фреймі), так, щоб користувацьким терміналам 410, маючим можливості NGH, було не потрібно декодувати T2 динамічну сигналізацію 117, щоб визначити розташування NGH сигналізації PLP 506 у межах T2 фрейму 101, щоб уникнути будь-яких проблем низької продуктивності T2 динамічної сигналізації 117. [37] Зарезервовані біти 202 (див. також Рисунок 2) T2 L1-пре-сигналізації 111 можуть вказувати, чи присутня NGH сигналізація PLP 506 у T2 фреймі 101. Крім того, T2 L1 пресигналізація 111 може вказувати схему модуляції (наприклад, QPSK, BSK, та т.д.) та рівень мультиплексування для декодування NGH L1 пре-сигналізації 508 у межах NGH сигналізації PLP 506. Тоді декодована NGH L1 пре-сигналізація 508 може використовуватися, щоб декодувати NGH L1 пост-сигналізацію 510. В такий спосіб передавач 406 може уникнути сигналізації довжини в елементах OFDM NGH сигналізації PLP 506 у T2 фреймі 101, замість цього забезпечуючи користувацький термінал 410 схемою модуляції та рівнем мультиплексування, щоб безпосередньо одержати доступ до NGH L1 пре-сигналізації 508 у NGH сигналізації PLP 506. [38] NGH сигналізація PLP 506 може включати NGH L1 пре-сигналізацію 508, NGH L1 постсигналізацію 510, та контроль циклічним надлишковим кодом (CRC). NGH L1 пре-сигналізація 508 може бути кодована у блок LDPC у межах NGH сигналізації PLP 506. NGH L1 пресигналізація 508 може надавати інформацію для користувацького термінала 410, щоб декодувати NGH L1 пост-сигналізацію 510. [39] NGH L1 пост-сигналізація 510 може містити параметри, які надають інформацію для приймача, щоб декодувати необхідні канали фізичного рівня в межах T2 фрейму 101. NGH L1пост-сигналізація 510, може включати конфігуруємі та динамічні параметри: NGH L1 постконфігуруєму (конф), сигналізацію 512 та NGH L1 пост-динамічну (дин) сигналізацію 514. Конфігуруємі параметри можуть залишитися однаковими для тривалості одного суперфрейму (наприклад, одного суперфрейму, що переносить більше ніж один T2 фрейм 101), у той час як динамічні параметри можуть надавати інформацію, яка може бути окремою для поточного T2 фрейму 101. Значення динамічних параметрів можуть змінюватися під час тривалості одного суперфрейму, у той час як розмір NGH L1 пост дин сигналізації 514 може залишитися однаковим в кожному T2 фреймі 101. Крім того, розширена NGH L1 пост конф сигналізація 512 може бути закодована, розділена та передана через декілька T2 фреймів 101, щоб одержати часове рознесення. [40] NGH L1 пост дин сигналізація 514 далі може бути підрозділена на розділи, які передаються по потоку, та один або більше попередніх T2 фреймів 101. Наприклад, NGH L1 дин сигналізація 516 та Розширення (Ext) NGH L1 дин сигналізації 518 та 520 може бути розподілено по трьом фреймам даних T2 (k, k+1 та k+2), хоча може підтримуватися різне число фреймів даних. У прикладі, зображеному на Рисунку 5, пунктирні стрілки ведуть від NGH L1 пост дин сигналізації 514 фреймів від k до k+2 до символів даних 107 (k+2) T2 фрейму 101 5 UA 106646 C2 5 10 15 20 25 30 35 40 45 (k+2), вказуючи, що сигнальні поля 516C, 518B, та 520A разом забезпечують сигналізацію для T2 фрейму 101 (k+2). [41] Крім того, може бути застосовано кодування інтервальних підрозділів або всього T2 фрейму 101. Наприклад, поле CRC може кодувати NGH L1 дин сигналізацію 516, та Ext NGH L1 дин сигналізацію 518 та 520. Додаткове кодування може бути застосоване, використовуючи кодування Бозе-Чоудхурі-Хоквінгему (BCH) та кодування LDPC. У випадку, якщо NGH L1 дин 516 складається з інформації та парності, поле CRC може бути розташоване в NGH L1 дин сигналізації 516 після інформаційної частини та перед парністю. Рисунок 5 ілюструє CRC, що використовується для кодування інших підрозділів T2 фрейму 101. [42] До моменту передавання передавач 406 може мультиплексувати NGH L1 пресигналізацію 508 та L1 пост-сигналізацію 510 у NGH сигналізацію PLP 506, щоб поширити NGH L1 пре-сигналізацію 508 по PLP 506. Рисунок 6 ілюструє приклад мультиплексування елементів NGH L1 пре-сигналізації 508 та NGH L1 пост-сигналізації 510 відповідно до принаймні деяких втілень. Оскільки NGH L1 пост-сигналізація 510 може бути значно довшою ніж NGH L1 пресигналізація 508, рівень мультиплексування для NGH L1 пост-сигналізації 510 може бути конфігуруємим параметром, повідомленим у зарезервованих бітах 202 NGH L1 пре-сигналізації 508. У прикладі рівень мультиплексування Mpre для елементів, що переносять NGH L1 пресигналізацію 508, може бути один, а рівень мультиплексування M post для елементів, що переносять NGH L1 пост-сигналізацію 510, може бути три. Таким чином, елементи NGH сигналізації PLP 506 можуть переносити в три рази більше елементів NGH L1 пост-сигналізації 510, ніж елементів, що переносять NGH L1 пре-сигналізацію 508. Штрихування на Рисунку 6 може представити елементи NGH L1 пре-сигналізації 508, які можуть бути мультиплексовані у межах NGH сигналізації PLP 506. [43] Елементи NGH сигналізації PLP 506, що переносять NGH L1 пре-сигналізацію 508 та NGH L1 пост-сигналізацію 510, також можуть бути індивідуально перемежовані, але перемежування часу не може бути застосовано на NGH сигналізації PLP 506, щоб дозволити користувацькому терміналу 410 одержувати NGH L1 пре-сигналізацію 508, не знаючи розмір NGH сигналізації PLP 506. Наприклад, у DVB-T2, перемежування часу може бути застосоване на рівні PLP. Передавач 406 може включати індивідуальні (часові) перемежувачі для NGH L1 пре-сигналізації 508 та NGH L1 пост-сигналізації 510, але ніякого перемежувача для NGH сигналізації PLP 506. Тоді передавач 406 може асемблювати та передавати T2 фрейм 101 до користувацького термінала 410 для декодування. [44] Рисунок 7 ілюструє блок-схему, що показує метод для обробки фрейму T2, який використовує інтеграцію PLP, щоб включати NGH сигналізацію відповідно до принаймні деяких втілень. [45] У блоці 702, користувацький термінал 410 може прийняти T2 фрейм та перевірити його PI сигналізацію. Наприклад, користувацький термінал 410 може перевірити зарезервовані біти 202 (див. також Рисунок 2) PI сигналізації 109, щоб визначити присутність NGH сигналізації PLP 506 у T2 фреймі 101. [46] У блоці 704, користувацький термінал 410 може перевірити T2 L1 пре-сигналізацію 111 T2 фрейму, щоб ідентифікувати T2_version, NGH_L1_PRE_MOD, та NGH_L1_POST_MUX_RATE для того, щоб декодувати NGH сигналізацію PLP 506. T2_version може бути 4-бітним полем, що вказує на версію документа специфікації DVB-T2, на якому базується отриманий T2 фрейм 101. T2_version може бути повідомлено, наприклад, відповідно до Таблиці 1, нижче, та значення '0010' може вказувати, що перший PLP T2 фрейму 101 після T2 L1 пост-сигналізації 113 є NGH сигналізацією PLP 506. Якщо T2_version встановлюється на '0010', то використання зарезервованих бітів 202 у T2 L1 пре-сигналізації 111 (див. також Рисунок 2), може бути визначено у специфікації NGH, та може сигналізувати використовувану комбінацію та довжину NGH сигналізації PLP 506. 50 Таблиця 1 Формат сигналізації для поля T2_version Значення 0000 0001 0010 0010-1111 Версія специфікації 1.1.1 1.2.1 (наприклад, 2.0) Зарезервовано для майбутнього використання 6 UA 106646 C2 NGH_L1_PRE_MOD може бути 2 бітовим полем, що вказує на комбінацію модуляції NGH L1 пре-сигналізації 508. Значення комбінації може бути повідомлено відповідно до Таблиці 2, нижче. Користувацький термінал 410 може використовувати комбінацію модуляції, щоб обчислювати довжину в елементах OFDM NGH L1 пре-сигналізації 508. 5 Таблиця 2 Формат сигналізації для NGH L1-пост комбінацій Значення 00 01 10 11 10 15 20 Комбінація Двопозиційна Фазова Маніпуляція (BPSK) Квадратурна Фазова Маніпуляція (QPSK) 16-Квадратурна Амплітудна Модуляція (QAM) Не застосовується (NA) Крім того, комбінація модуляції NGH L1 пре-сигналізації 508, може бути фіксована для всіх T2 фреймів 101, отже NGH_L1_PRE_MOD з T2 L1 пре-сигналізації 111 може не прийматися до уваги. [49] NGH_L1_POST_MUX_RATE може бути 4 бітовим полем, що вказує рівень мультиплексування для NGH L1 пост-сигналізації 514 (наприклад, M post на Рисунку 6), включаючи NGH L1 пост дин 516, та блоки розширення 518 та 520. Рівень мультиплексування для NGH L1 пре-сигналізації 508 може фіксуватися (наприклад, Mpre на Рисунку 6). Користувацький термінал 410 може отримувати рівень мультиплексування M post для NGH L1 пост-сигналізації 510, щоб отримувати NGH L1 пре-сигналізацію 508 з NGH сигналізації PLP 506. Наприклад, якщо Mpre=1 та Mpost=3, як на Рисунку 6, то користувацький термінал 410 може отримувати кожен четвертий елемент з NGH сигналізації PLP 506, щоб отримувати NGH L1 пресигналізацію 508. Елементи, що залишаються у NGH сигналізації PLP 506, можуть бути NGH L1 пост-сигналізацією 510. [50] Нижче Таблиця 3 ілюструє ілюстративний формат сигналізації для NGH_L1_POST_MUX_RATE. Таблиця 3 Формат сигналізації для NGH L1-пост динамічного рівня мультиплексування Mpost Значення 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111 25 Рівень мультиплексування (Mpost) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Кількість бітів, виділених для NGH_L1_POST_MUX_RATE, може змінюватися, та значення рівня мультиплексування можуть бути скориговані, наприклад, шаг значень може бути вищім або нижчим ніж один. В іншому втіленні біти можуть використовуватися, щоб сигналізувати довжину сигналізації PLP, наприклад, у бітах, у кількості блоків FEC, або у кількості символів OFDM. 7 UA 106646 C2 5 10 15 20 25 30 У блоці 706, користувацький термінал 410 може перевіряти NGH L1 пре-сигналізацію 508, щоб ідентифікувати параметри для декодування NGH L1 пост конф сигналізації 512 та NGH L1 пост дин сигналізації 514. NGH L1 пре-сигналізація 508 може забезпечувати параметри сигналізації, які переносяться у межах NGH L1 пост конф сигналізації 512 та для приймання NGH L1 пост дин сигналізації 514. Передавач 406 може кодувати NGH L1 пост конф сигналізацію 512 окремо від NGH L1 пост дин сигналізації 514, та користувацький термінал 410 може окремо декодувати NGH L1 пост конф сигналізацію 512 та NGH L1 пост дин сигналізацію 514. Окреме декодування NGH L1 пост конф сигналізації 512 та NGH L1 пост дин сигналізації 514 дозволяє користувацькому терміналу 410 усереднювати NGH L1 пост конф сигналізацію 512 по багаточисельним T2 фреймам 101, щоб потенційно зменшити ефекти зникаючого каналу. Наприклад, NGH L1 пост конф 512 може бути закодовано кодом LDPC, та NGH L1 пост дин 514 може бути закодовано іншим кодом LDPC. NGH L1 пост конф 512 та NGH L1 пост дин 514 можуть також бути закодовані, будучи розташованими у різних блоках FEC. Якщо, замість цього, NGH L1 пост конф 512 та NGH L1 пост дин 514 були в тому ж самому блоці FEC, дані парності не будуть однаковими у послідовних T2 фреймах та можуть запобігати користувацькому терміналу 410 використовувати різноманітності, що поєднуються перед декодуванням. Крім того, користувацький термінал 410 може одержувати доступ до NGH L1 пост дин 514 без декодування NGH L1 пост конф 512. Також, помилка у NGH L1 пост конф 512 не може змушувати користувацький термінал 410 переставати декодувати NGH L1 пост дин 514. Крім того, NGH L1 пост конф 512 змінюється тільки одного разу на суперфрейм, таким чином, користувацький термінал 410, можливо, повинен декодувати NGH L1 пост конф 512 тільки один раз. У прикладі, NGH L1 пре-сигналізація 508 може включати L1_MOD, L1_COD, L1_CONF_SIZE, L1_CONF_INFO_SIZE, L1_DYN_SIZE, L1_DYN_EXT_BLOCK_SIZE, L1_DYN_INFO_SIZE, та N_L1_DYN_BLOCKS. Параметри L1_MOD та L1_COD, відповідно, можуть вказувати комбінацію модуляції та кодування NGH L1 пост конф сигналізації 512 та NGH L1 пост дин сигналізації 514. Користувацький термінал 410 може використовувати параметри L1_MOD та L1_COD сигналу для визначення розміру (наприклад, кількості елементів OFDM) NGH L1 пост дин сигналізації 514. Таблиця 4, нижче, перераховує значення як приклад комбінації модуляції та кодові швидкості NGH L1 пост-сигналізації 510. У деяких втіленнях NGH L1 пре-сигналізація може не включати всі згадані вище параметри та може включати тільки підмножину параметрів у NGH L1 пре-сигналізації. Таблиця 4 Формат сигналізації для NGH L1-пост-сигналізації комбінації модуляції Значення 00 01 10 11 Комбінація BPSK QPSK 16-QAM NA 35 Таблиця 5 Сигналізація формату для кодової швидкості NGH L1 пост-сигналізації Значення 000 001 010 011 100 101 110 111 Кодова швидкість (дивіться примітку) 1/2 3/5 2/3 3/4 4/5 5/6 1/4 (не у Т2) 1/3 (не у Т2) [55] Інші формати сигналізації та кодові швидкості також можуть використовуватися. 8 UA 106646 C2 5 10 15 20 25 30 35 40 45 50 55 60 [56] Користувацький термінал 410 може використовувати параметри L1_CONF_SIZE, L1_CONF_INFO_SIZE, L1_DYN_SIZE, L1_DYN_EXT_BLOCK_SIZE, L1_DYN_INFO_SIZE та N_L1_DYN_BLOCKS, отримані з NGH L1 пре-сигналізації 508, щоб зробити можливим доступ в різні частини NGH L1 пост-сигналізації 510. [57] Поле L1_CONF_SIZE може вказувати довжину в елементах OFDM або у блоках LDPC NGH L1 пост конф сигналізації 512, що може бути невідомою доки користувацький термінал 410 не декодує NGH L1-пре-сигналізацію 508. L1_CONF_INFO_SIZE може вказувати число інформаційних бітів, що належать NGH L1 пост конф сигналізації 512 та може виключати будьяке доповнення. [58] L1_DYN_SIZE може вказувати довжину NGH L1 пост дин сигналізації 514 в одному T2 фреймі 101, включаючи блоки Ext NGH L1 пост дин сигналізації 518 та 520. У стандартному DVB-T2, про L1_DYN_SIZE повідомляють у елементах OFDM. В NGH пропускна здатність може бути збережена, сигналізуючи тільки кількість блоків Прямої Корекції Помилок (FEC). Наприклад, один блок FEC може бути переданий, використовуючи багато елементів OFDM (наприклад, несучих), та передання кількості блоків FEC замість елементів зменшує кількість сигналізації та збільшує інформаційну ємність. NGH L1 пост конф сигналізація 512, наприклад, може бути складена з одного або більше блоків FEC. L1_DYN_EXT_BLOCK_SIZE може вказувати розмір одного блоку розширення парності (наприклад, блок 518 або 520). У всіх блоків розширення може бути та ж сама довжина. [59] L1_DYN_INFO_SIZE може вказувати число інформаційних бітів, що належать NGH L1 пост дин сигналізації 514 для поточного T2 фрейму та може виключати можливе доповнення. N_L1_DYN_BLOCKS може вказувати число блоків, та може включати блоки розширення 518 та 520, пов'язані із L1 сигналізацією для одного T2 фрейму. Число блоків може бути еквівалентним числу преамбул, по яких розподіляються дані L1 сигналізації. Наприклад, на Рисунку 5, N_L1_DYN_BLOCKS може бути три, оскільки є три блоки (наприклад, 516C, 518A, та 520B) що разом сигналізують T2 фрейм 101 (k+2). В іншому втіленні поле N_L1_DYN_BLOCKS може вказувати тільки число блоків у блоках розширення 518 та 520. [60] Параметри L1_CONF_INFO_SIZE, L1_DYN_INFO_SIZE, L1_DYN_EXT_BLOCK_SIZE, та N_L1_DYN_BLOCKS можуть містити мінімальну інформацію, яка необхідна у NGH L1 пресигналізації 508 для того, щоб декодувати NGH L1 пост-сигналізацію 510. У простій системі, де більшість параметрів фіксовані, тільки мінімальна інформація може бути повідомлена, а решта параметрів (наприклад, модуляція, кодова швидкість, та т.ін.) може бути попередньо визначена, фіксована до параметрів NGH L1 пост конф сигналізації 512, або повідомлена у межах NGH L1 пост дин сигналізації 514. Крім того, окремі поля L1_CONF_MOD, L1_CONF_COD, L1_DYN_MOD, L1_DYN_COD можуть використовуватися, якщо різні модуляції для NGH L1-пост конф та дин сигналізацій 512 та 514 визначаються у NGH. [61] У блоці 708, користувацький термінал може перевіряти NGH L1 пост конф сигналізацію 512. NGH L1 пост конф сигналізація 512 може включати параметри, які надають інформацію для користувацького термінала 410, щоб декодувати необхідні канали фізичного рівня. Параметри (наприклад, кодова швидкість, модуляція, розмір блоку FEC та т.д.) NGH L1 пост конф сигналізації 512 можуть залишатися однаковими для тривалості одного суперфрейму (наприклад, один суперфрейм переносить більше ніж один T2 фрейм 101). [62] У блоці 710, користувацький термінал може перевіряти NGH L1 пост дин сигналізацію 514. NGH L1 пост дин сигналізація 514 може включати параметри, які надають інформацію для користувацького термінала 410, щоб декодувати необхідні канали фізичного рівня, які можуть бути особливими для поточного T2 фрейму 101. Наприклад, стартова позиція та довжина для кожного PLP можуть змінюватися від T2 фрейму до Т2 фрейму. Значення динамічних параметрів можуть змінюватися під час тривалості одного суперфрейму, у той час як розмір NGH L1 пост дин сигналізації 514 може залишатися тим же самим у кожному T2 фреймі. Тоді метод Рисунка 7 може закінчитися. [63] Вищенаведені концепції також можуть використовуватися, щоб дозволити переносити NGH сигналізацію, використовуючи майбутні фрейми розширення (FEF) DVB-T2 для забезпечення зворотної сумісності між DVB-NGH та DVB-T2. Рисунок 8 ілюструє інше втілення із чотирма послідовними NGH фреймами 802 (від k до k+3), що використовує інтеграцію FEF у передавання L1 сигналізації. FEF дозволяють перенесення фреймів, визначених у майбутньому розширенні DVB-T2 у тому ж самому мультиплексуванні як стандартні T2 фрейми. В інтеграції FEF, сервіси DVB-NGH можуть бути передані в тому ж самому RF сигналі як FEF. В інтеграції PLP, обговореної вище, сервіси DVB-NGH передаються в тому ж самому DVB-T2 фреймі фізичного рівня 101 як PLP. Інтеграція FEF може замінити T2 L1 пре-сигналізацію 111 та T2 L1 пост-сигналізацію 113 з NGH L1 пре-сигналізацією 804 у NGH фреймі 802. NGH L1 пре 9 UA 106646 C2 5 10 15 20 25 30 35 40 45 50 55 60 сигналізація 804 може містити принаймні деякі з параметрів у T2 L1 пре-сигналізації 111 та команди, щоб дозволити користувацькому терміналу 410 декодувати та одержувати доступ до NGH сигналізації PLP 506. NGH сигналізація PLP 506 може переносити NGH пост-сигналізацію 510. Крім розширень поля T2 сигналізації, усі параметри в NGH сигналізації PLP 506, обговорені вище, є однаковими в інтеграції FEF. Таким чином, елементи 510-520 на Рисунку 8 є тим же самим як описано вище на Рисунку 5. FEF може використовуватися, щоб переносити NGH сигналізацію, використовуючи майбутні фрейми розширення (FEF) DVB-T2, щоб забезпечити сумісність між DVB-NGH та DVB-T2. Однією перевагою інтеграції FEF є те, що вона дозволяє різні розміри FFT. В інтеграції PLP розмір FFT може бути тим же самим, але дозволяти T2 фреймам переносити сервіси NGH, не використовуючи FEF. [64] Рисунок 9 ілюструє блок-схему методу як прикладу для генерування фрейму даних відповідно до принаймні деяких втілень. Метод 900 може починатися у блоці 902. [65] У блоці 902, метод може включати одержання одного або більшої кількості символів даних для передавання у фреймі даних. Передавач 406 може одержувати символи даних 107 від джерела цифрового контенту для передавання у T2 фреймі 101 або NGH фреймі 802 до користувацького терміналу 410. [66] У блоці 904, метод може включати генерування інформації сигналізації, яка ідентифікує параметри передавання для фрейму даних. Інформація сигналізації може включати першу сигнальну частину та другу сигнальну частину. Друга сигнальна частина може включати третю сигнальну частину та четверту сигнальну частину. Передавач 406 може обробляти інформацію, яка буде включена у фрейм даних, та може генерувати сигналізацію, щоб дозволити користувацькому терміналу 410 декодувати та демодулювати. Наприклад, передавач 406 може встановлювати зарезервовані біти 202 у T2 L1 пре-сигналізації 111, щоб визначити присутність NGH сигналізації PLP 506 у T2 фреймі, може генерувати T2 L1 пре-сигналізацію 111, щоб визначити версію T2 і так далі подібно, що T2 фрейм 101 пристосовує та включає сигналізацію, показану на Рисунку 5. Також передавач 406 може визначати відповідну інформацію у NGH фреймі 802, показаному на Рисунку 8. [67] У першому прикладі генерування інформації сигналізації, використовуючи інтеграцію PLP, передавач 406 може генерувати інформацію сигналізації NGH для включення в PLP 506 T2 фрейму 101. У другому прикладі генерування інформації сигналізації, використовуючи інтеграцію FEF, передавач 406 може генерувати інформацію сигналізації NGH для включення в PLP 506 NGH фрейму 802. І для першого, і для другого прикладів, NGH сигналізація PLP 506 може включати NGH L1 пре-сигналізацію 508 як першу сигнальну частину та NGH L1 постсигналізацію 510 як другу сигнальну частину. NGH L1 пост-сигналізація 510 може включати NGH L1 пост конф сигналізацію 512 як третю сигнальну частину та NGH L1 пост дин сигналізацію 512 як четверту сигнальну частину. [68] У блоці 906, метод може включати генерування принаймні однієї першої інформації про розмір для третьої сигнальної частини та принаймні однієї другої інформації про розмір для четвертої сигнальної частини. Продовжуючи перший та другий вищенаведені приклади, передавач 406 може генерувати параметри для L1_CONF_SIZE як, принаймні, першої інформації про розмір, про розмір (наприклад, число елементів) NGH L1 пост конф сигналізації 512 та L1_DYN_SIZE як, принаймні, другої інформація про розмір, про розмір (наприклад, число елементів) NGH L1 пост дин сигналізації 514. Або в першому, або в другому прикладі, передавач 406 може генерувати інформацію замість або на додаток до L1_CONF_SIZE та L1_DYN_SIZE, таку як, але не обмежуючи, L1_MOD, L1_COD, L1_CONF_INFO_SIZE, L1_DYN_EXT_BLOCK_SIZE, L1_DYN_INFO_SIZE, N_L1_DYN_BLOCKS, інші параметри, описані тут, та/або будь-яку їх комбінацію. [69] У блоці 908, метод може включати додавання принаймні однієї першої інформації про розмір та принаймні однієї другої інформації про розмір до першої сигнальної частини. Продовжуючи перший та другий вищенаведені приклади, передавач 406 може додавати L1_CONF_SIZE та L1_DYN_SIZE до NGH L1 пре-сигналізації 508. [70] У блоці 910, метод може включати асемблювання фрейму даних, включаючи принаймні першу сигнальну частину, другу сигнальну частину та символи даних. Продовжуючи перший вищенаведений приклад, передавач 406 може асемблювати T2 фрейм 101, включаючи NGH L1 пре-сигналізацію 508, NGH L1 пост-сигналізацію 510 та символи даних 107. Тоді передавач 406 може викликати передачу T2 фрейму 101 до користувацького терміналу 410 через мережу 408. Продовжуючи другий вищенаведений приклад, передавач 406 може асемблювати NGH фрейм 802, включаючи NGH L1 пре-сигналізацію 508, NGH L1 пост-сигналізацію 510 та символи даних 107. Тоді передавач 406 може викликати передачу фрейму NGH 802 до користувацького терміналу 410 через мережу 408. Тоді метод Рисунку 9 може закінчитися. 10 UA 106646 C2 5 10 15 20 25 30 35 40 [71] Рисунок 10 є блок-схемою, що показує метод як приклад для одержання та обробки фрейму даних відповідно до принаймні деяких втілень. Метод 1000 може починатися в блоці 1002. [72] У блоці 1002, метод може включати одержання частини або всього фрейму даних. У першому прикладі користувацький термінал 410 може одержувати частину або весь T2 фрейм 101. У другому прикладі користувацький термінал 410 може одержувати частину або весь NGH фрейм 802. Користувацький термінал 410 може почати обробляти отримані частини T2 фрейму 101 та/або NGH фрейму 802 навіть при тому, що були отримані менше ніж усі дані того або іншого фрейму. Наприклад, користувацький термінал 410 може одержувати T2 L1 пресигналізацію 111, T2 L1 пост-сигналізацію 113 та NGH сигналізацію PLP 506 T2 фрейму 101, але не символи даних 107. Точно так само, користувацький термінал 410 може одержувати NGH L1 пре-сигналізацію 508 та NGH сигналізацію PLP 506 NGH фрейму 802, але не символи даних 107. [73] У блоці 1004, метод може включати декодування першої сигнальної частини фрейму даних, щоб ідентифікувати, для другої сигнальної частини, першого розміру третьої сигнальної частини другої сигнальної частини та другого розміру четвертої сигнальної частини другої сигнальної частини. Продовжуючи перший та другий приклади, користувацький термінал 410 може декодувати NGH L1 пре-сигналізацію 508, щоб ідентифікувати L1_CONF_SIZE та L1_DYN_SIZE NGH L1 пост-сигналізації 510. Або в першому, або в другому прикладі, користувацький термінал 410 може декодувати інформацію замість або на додаток до L1_CONF_SIZE та L1_DYN_SIZE, таку як, але не обмежуючи, L1_MOD, L1_COD, L1_CONF_INFO_SIZE, L1_DYN_EXT_BLOCK_SIZE, L1_DYN_INFO_SIZE, N_L1_DYN_BLOCKS, інші параметри, описані тут, та/або будь-яку їх комбінацію. [74] У блоці 1006, метод може включати отримання символів даних з фрейму даних, заснованого на перших та других розмірах. Продовжуючи перший приклад, користувацький термінал 410 може використовувати L1_CONF_SIZE та L1_DYN_SIZE, щоб визначити кінець NGH сигналізації PLP 506 та початок символів даних 107, щоб отримати символи даних з T2 фрейму 101. Продовжуючи другий приклад, користувацький термінал 410 може використовувати L1_CONF_SIZE та L1_DYN_SIZE, щоб визначити кінець NGH сигналізації PLP 506 та початок символів даних 107, щоб отримати символи даних з NGH фрейму 802. Або в першому, або в другому прикладі, користувацький термінал 410 може також отримати символи даних 1007, використовуючи замість або на додаток до L1_CONF_SIZE та L1_DYN_SIZE, інші параметри, такі як, але не обмежуючи, L1_MOD, L1_COD, L1_CONF_INFO_SIZE, L1_DYN_EXT_BLOCK_SIZE, L1_DYN_INFO_SIZE, N_L1_DYN_BLOCKS, інші параметри, описані тут, та/або будь-яку їх комбінацію. Тоді метод 1000 може закінчитися. [75] У той час як розкриття було описано щодо певних прикладів, кваліфіковані в галузі техніки будуть розуміти, що є численні варіації та змінення вищеописаних систем та методів, які перебувають у межах розуміння та обсягу розкриття. Додатково, численні інші втілення, модифікації та варіації в межах розуміння та обсягу розкриття приходять на думку осіб із звичайними навичками в галузі техніки. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Спосіб, який містить наступні операції: одержання принаймні одного символу даних для передавання у фреймі даних; генерування інформації сигналізації, яка ідентифікує параметри передавання для фрейму даних, де інформація сигналізації включає першу сигнальну частину та другу сигнальну частину, де друга сигнальна частина включає принаймні третю сигнальну частину та четверту сигнальну частину; генерування принаймні однієї першої інформації про розмір для третьої сигнальної частини; генерування принаймні однієї другої інформації про розмір для четвертої сигнальної частини; додавання принаймні однієї першої інформації про розмір та принаймні другої інформації про розмір до першої сигнальної частини; та асемблювання, принаймні одним процесором, фрейму даних, що включає принаймні першу сигнальну частину, другу сигнальну частину та принаймні один символ даних. 2. Спосіб за п. 1, що, крім того, містить операцію: передавання фрейму даних за допомогою системи цифрового мовлення або мультимовлення, де інформація сигналізації включає фізичний рівень даних, що передаються. 3. Спосіб за п. 1, де третя сигнальна частина включає конфігуровану частину та четверта сигнальна частина включає динамічну частину. 11 UA 106646 C2 5 10 15 20 25 30 35 40 45 50 55 60 4. Спосіб за п. 1, де перша сигнальна частина включає індикативні дані комбінації модуляції та кодової швидкості, застосовані до другої сигнальної частини. 5. Спосіб за п. 1, де фрейм даних є фреймом цифрового ефірного телебачення другого покоління цифрового відеомовлення та включає мобільну сигналізацію наступного покоління у каналі фізичного рівня, що відбувається у фіксованому розташуванні в межах фрейму даних. 6. Спосіб за п. 1, де перша сигнальна частина включає рівень 1 пресигналізації. 7. Спосіб за п. 1, де фрейм даних включає частину рівня 1 пресигналізації, що визначає рівень мультиплексування другої сигнальної частини. 8. Пристрій, що містить: засоби для одержання принаймні одного символу даних для передавання у фреймі даних; засоби для генерування інформації сигналізації, яка ідентифікує параметри передавання для фрейму даних, де інформація сигналізації включає першу сигнальну частину та другу сигнальну частину, де друга сигнальна частина включає принаймні третю сигнальну частину та четверту сигнальну частину; засоби для генерування принаймні однієї першої інформації про розмір для третьої сигнальної частини; засоби для генерування принаймні однієї другої інформації про розмір для четвертої сигнальної частини; засоби для додавання принаймні однієї першої інформації про розмір та принаймні другої інформації про розмір до першої сигнальної частини; та засоби для асемблювання фрейму даних, що включає принаймні першу сигнальну частину, другу сигнальну частину та принаймні один символ даних. 9. Пристрій за п. 8, що містить засоби для передачі фрейму даних за допомогою системи цифрового мовлення або мультимовлення, де інформація сигналізації включає фізичний рівень даних, що передаються. 10. Пристрій за п. 8, де третя сигнальна частина включає конфігуровану частину, та четверта сигнальна частина включає динамічну частину. 11. Пристрій за п. 8, де перша сигнальна частина включає індикативні дані комбінації модуляції та кодової швидкості, застосовані до другої сигнальної частини. 12. Пристрій за п. 8, де фрейм даних є фреймом цифрового ефірного телебачення другого покоління цифрового відеомовлення та включає мобільну сигналізацію наступного покоління у каналі фізичного рівня, що відбувається у фіксованому розташуванні в межах фрейму даних. 13. Пристрій за п. 8, де перша сигнальна частина включає рівень 1 пресигналізації. 14. Пристрій за п. 8, де фрейм даних включає частину рівня 1 пресигналізації, яка визначає рівень мультиплексування другої сигнальної частини. 15. Комп'ютерно-зчитуваний носій, що зберігає комп'ютерно-виконувані команди, які, коли виконуються, змушують обладнання здійснювати операції, що включають: одержання принаймні одного символу даних для передавання у фреймі даних; генерування інформації сигналізації, яка ідентифікує параметри передавання для фрейму даних, де інформація сигналізації включає першу сигнальну частину та другу сигнальну частину, де друга сигнальна частина включає принаймні третю сигнальну частину та четверту сигнальну частину; генерування принаймні однієї першої інформації про розмір для третьої сигнальної частини; генерування принаймні однієї другої інформації про розмір для четвертої сигнальної частини; додавання принаймні однієї першої інформації про розмір та принаймні другої інформації про розмір до першої сигнальної частини; та асемблювання фрейму даних, що включає принаймні першу сигнальну частину, другу сигнальну частину та принаймні один символ даних. 16. Спосіб, що містить наступні операції: одержання принаймні частини фрейму даних, де частина фрейму даних містить інформацію сигналізації, яка ідентифікує параметри передавання для фрейму даних, та де інформація сигналізації включає першу сигнальну частину та другу сигнальну частину, де друга сигнальна частина включає третю сигнальну частину та четверту сигнальну частину; декодування, принаймні одним процесором, першої сигнальної частини, яка ідентифікує перший розмір третьої сигнальної частини та другий розмір четвертої сигнальної частини; та отримання символів даних від фрейму даних, заснованого на декодованих третій та четвертій сигнальних частинах. 17. Спосіб за п. 16, де частина фрейму даних отримується за допомогою системи цифрового мовлення або мультимовлення, та де інформація сигналізації включає фізичний рівень даних, що передаються. 12 UA 106646 C2 5 10 15 20 25 30 35 40 45 18. Спосіб за п. 16, де третя сигнальна частина включає конфігуруєму частину та четверта сигнальна частина включає динамічну частину. 19. Спосіб за п. 16, що, крім того, містить: оброблення першої сигнальної частини для визначення комбінації модуляції та кодової швидкості, застосованих до четвертої сигнальної частини; та декодування четвертої сигнальної частини, заснованої на комбінації модуляції та кодової швидкості. 20. Спосіб за п. 16, де фрейм даних є фреймом цифрового ефірного телебачення другого покоління цифрового відеомовлення та включає мобільну сигналізацію наступного покоління у каналі фізичного рівня, що відбувається у фіксованому розташуванні в межах фрейму даних. 21. Спосіб за п. 16, де перша сигнальна частина включає рівень 1 пресигналізації. 22. Спосіб за п. 16, де фрейм даних включає частина рівня 1 пресигналізації, яка визначає рівень мультиплексування другої сигнальної частини. 23. Пристрій, що містить: засоби для того, щоб одержувати принаймні частину фрейму даних, де частина фрейму даних містить інформацію сигналізації, яка ідентифікує параметри передавання для фрейму даних, та де інформація сигналізації включає першу сигнальну частину та другу сигнальну частину, де друга сигнальна частина включає третю сигнальну частину та четверту сигнальну частину; засоби для декодування першої сигнальної частини, яка ідентифікує перший розмір третьої сигнальної частини та другий розмір четвертої сигнальної частини; та засоби для отримання символів даних з фрейму даних, заснованого на декодованих третій та четвертій сигнальних частинах. 24. Пристрій за п. 23, де частина фрейму даних отримана за допомогою системи цифрового мовлення або мультимовлення, та де інформація сигналізації включає фізичний рівень даних, що передаються. 25. Пристрій за п. 23, де третя сигнальна частина включає конфігуровану частину та четверта сигнальна частина включає динамічну частину. 26. Пристрій за п. 23, що містить: засоби для оброблення першої сигнальної частини для визначення комбінації модуляції та кодової швидкості, застосованих до четвертої сигнальної частини; та засоби для декодування четвертої сигнальної частини, заснованого на комбінації модуляції та кодовій швидкості. 27. Пристрій за п. 23, де фрейм даних є фреймом цифрового ефірного телебачення другого покоління цифрового відеомовлення та включає мобільну сигналізацію наступного покоління у каналі фізичного рівня, що відбувається у фіксованому розташуванні в межах фрейму даних. 28. Пристрій за п. 23, де перша сигнальна частина включає рівень 1 пресигналізації. 29. Пристрій за п. 23, де фрейм даних включає частину рівня 1 пресигналізації, яка визначає рівень мультиплексування другої сигнальної частини. 30. Комп'ютерно-зчитуваний носій, що зберігає комп'ютерно-виконувані команди, які, коли виконуються, змушують обладнання здійснювати операції, що включають: одержування принаймні частини фрейму даних, де частина фрейму даних містить інформацію сигналізації, яка ідентифікує параметри передавання для фрейму даних, та де інформація сигналізації включає першу сигнальну частину та другу сигнальну частину, де друга сигнальна частина включає третю сигнальну частину та четверту сигнальну частину; декодування першої сигнальної частини, яка ідентифікує перший розмір третьої сигнальної частини та другий розмір четвертої сигнальної частини; та отримання символів даних від фрейму даних, заснованого на декодованих третій та четвертій сигнальних частинах. 13 UA 106646 C2 14 UA 106646 C2 15 UA 106646 C2 16 UA 106646 C2 17 UA 106646 C2 18 UA 106646 C2 19 UA 106646 C2 20 UA 106646 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 21
