Регульований по висоті промивний клапан для промивального резервуара

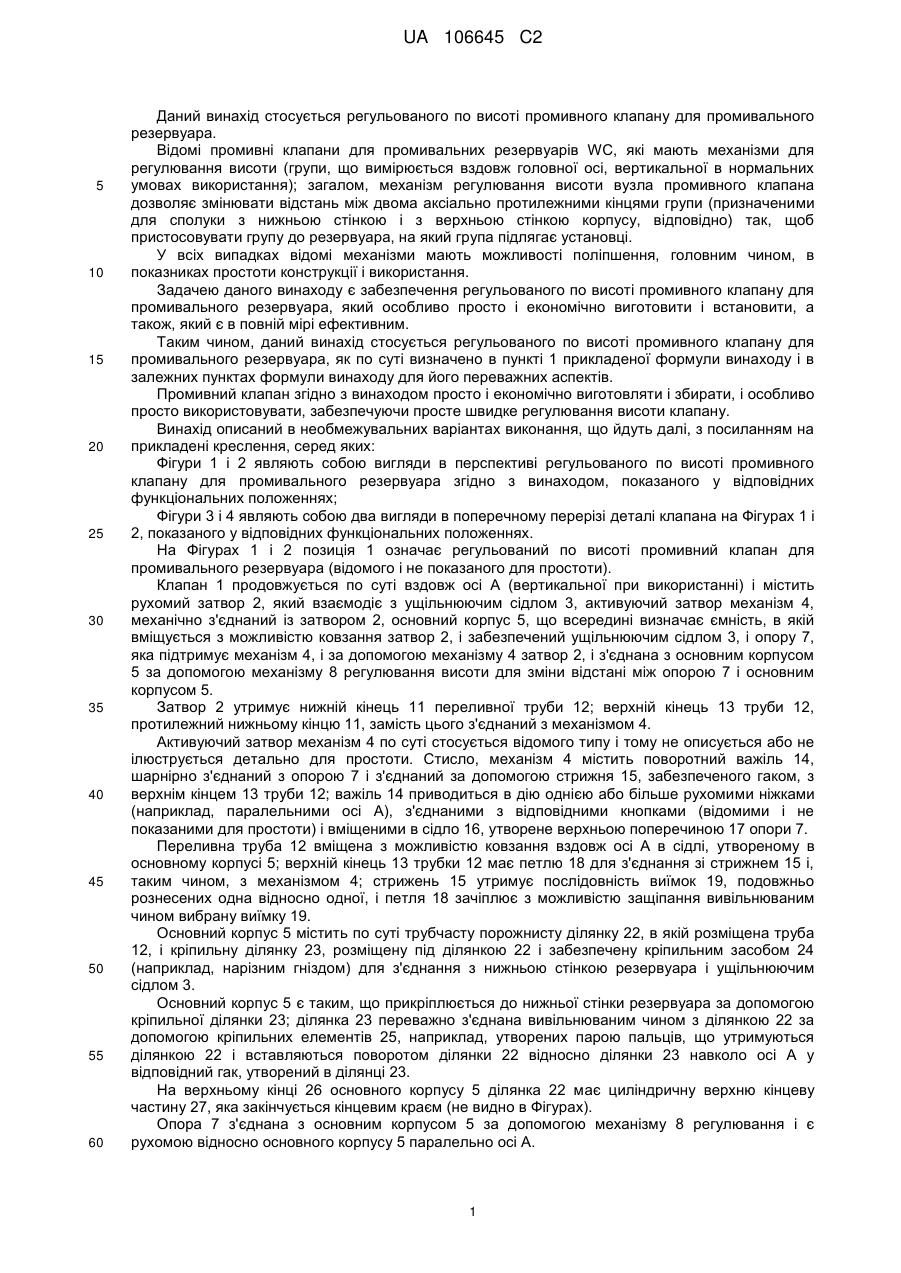

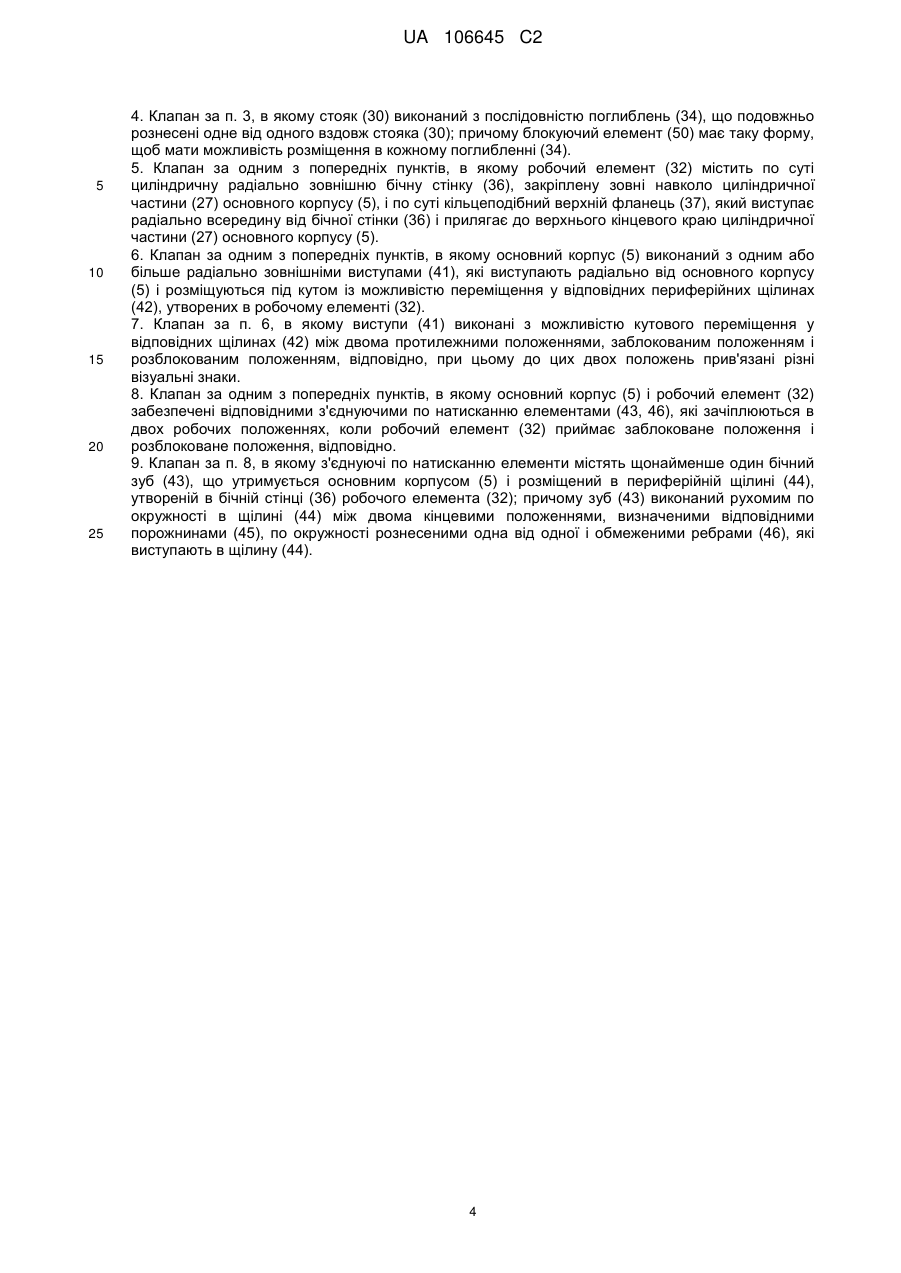

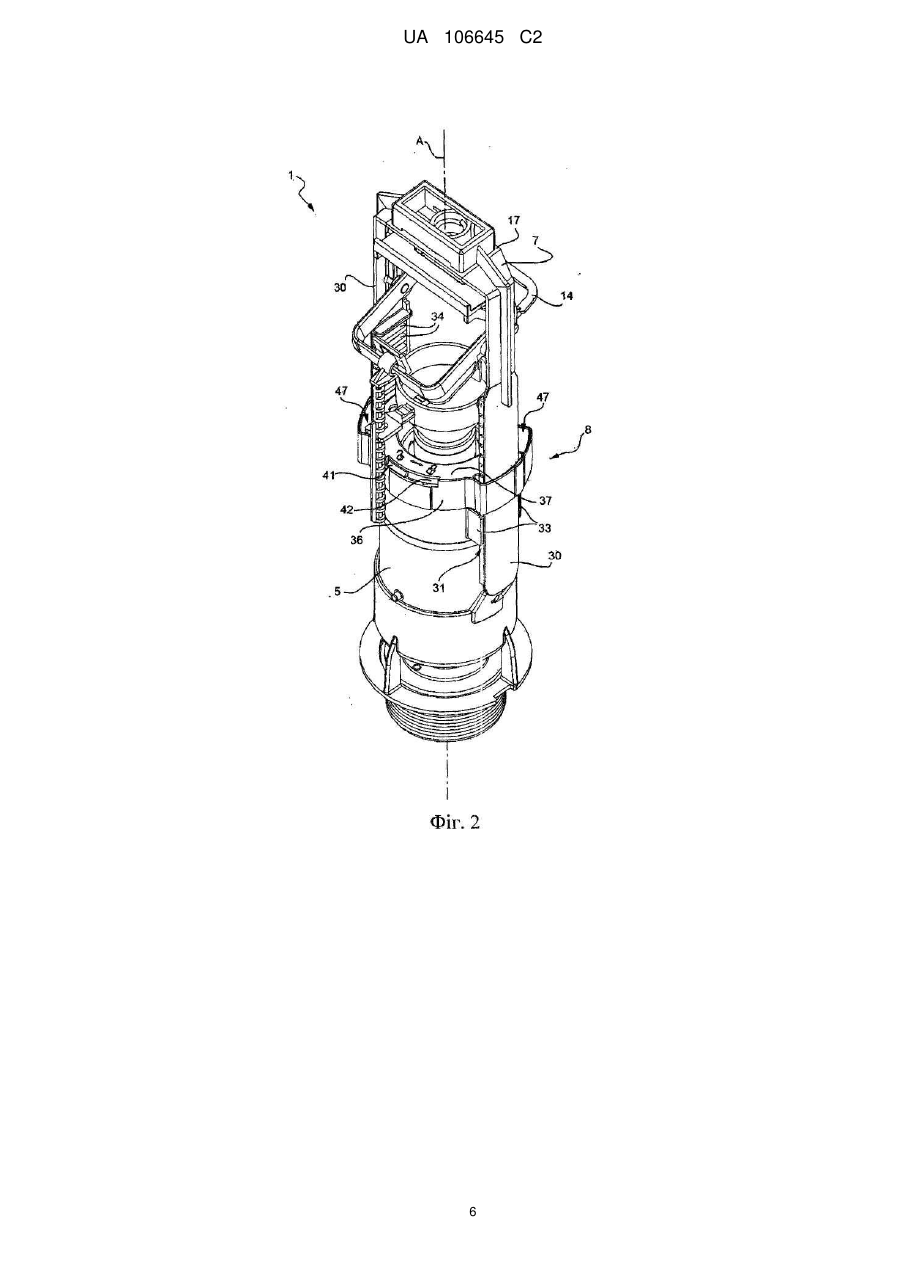

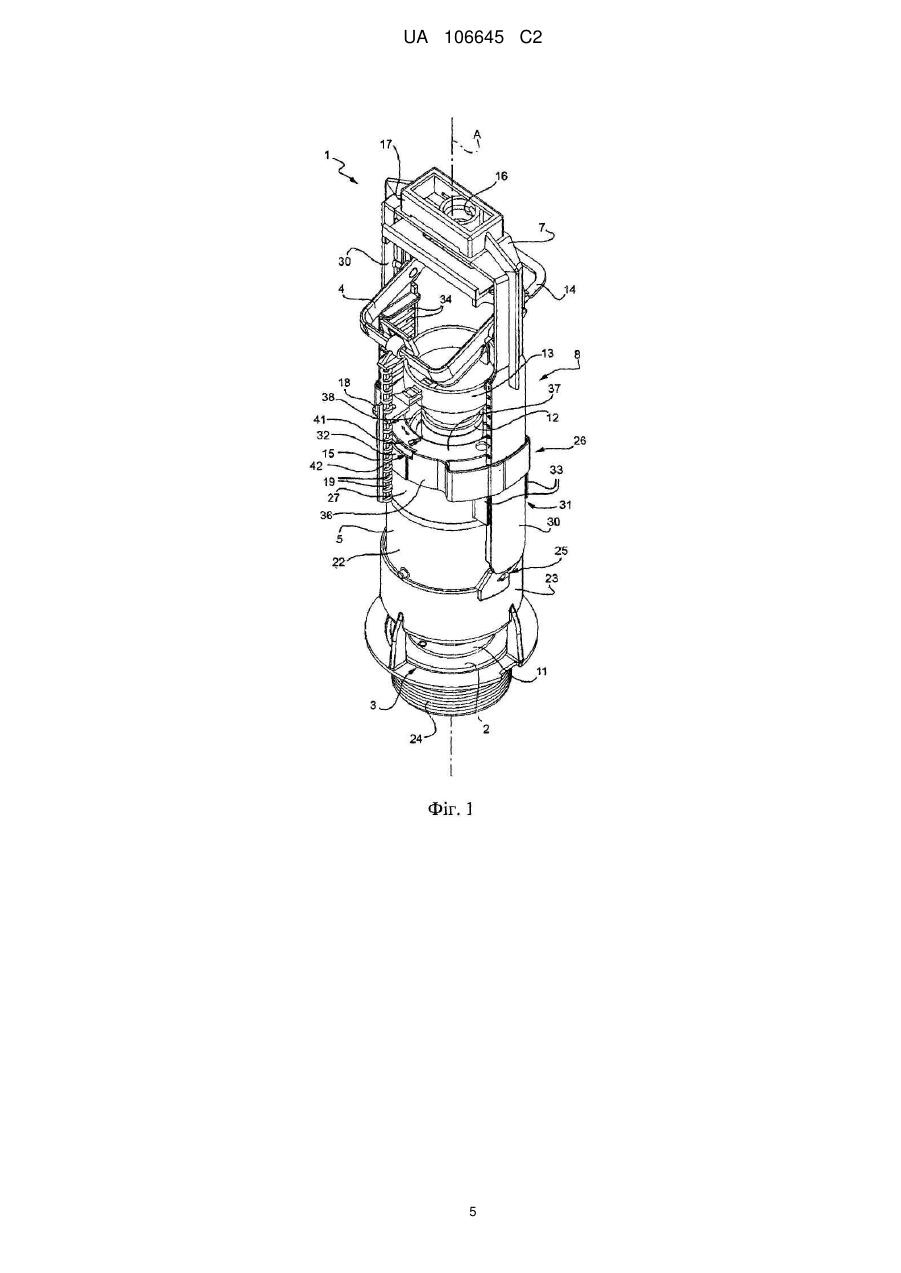

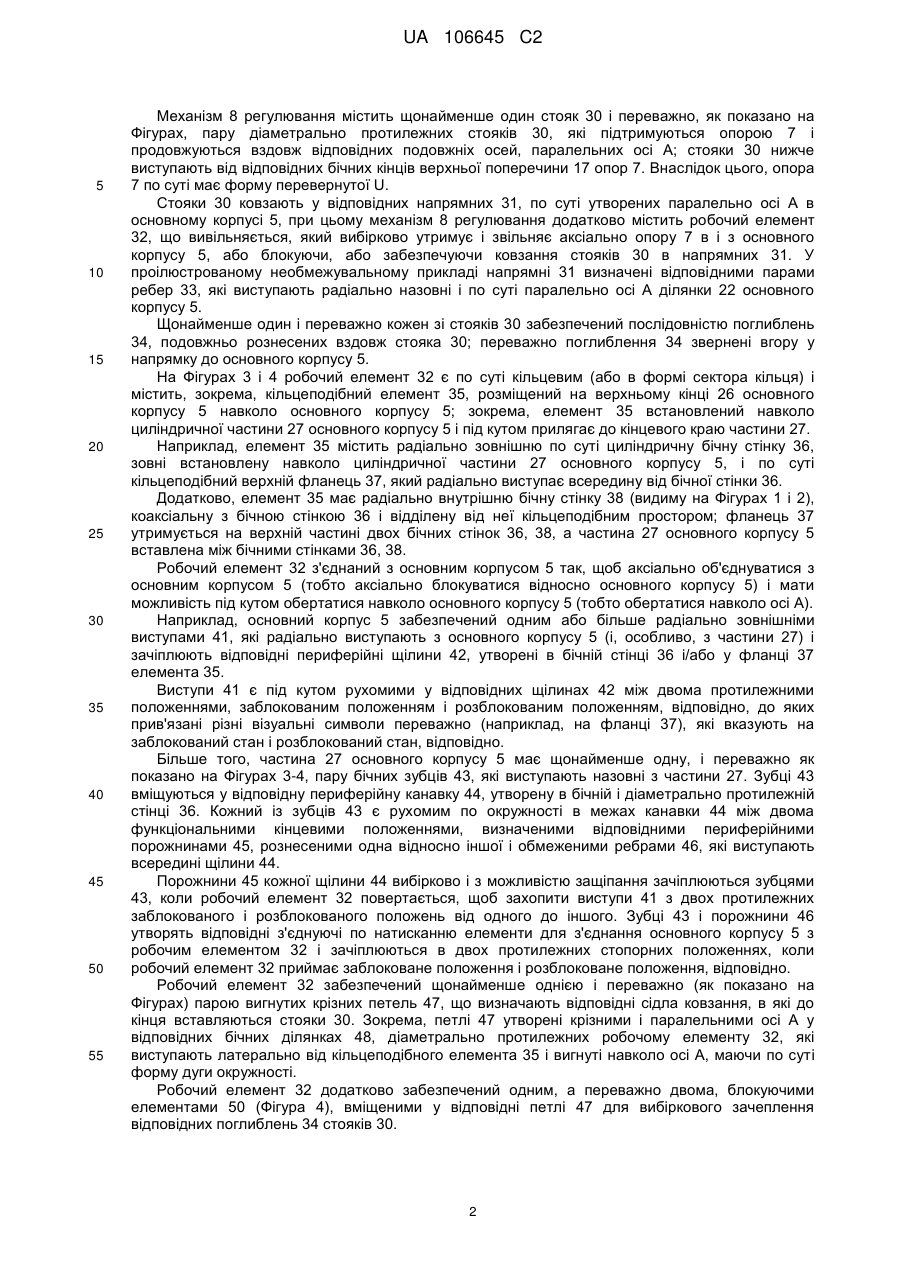

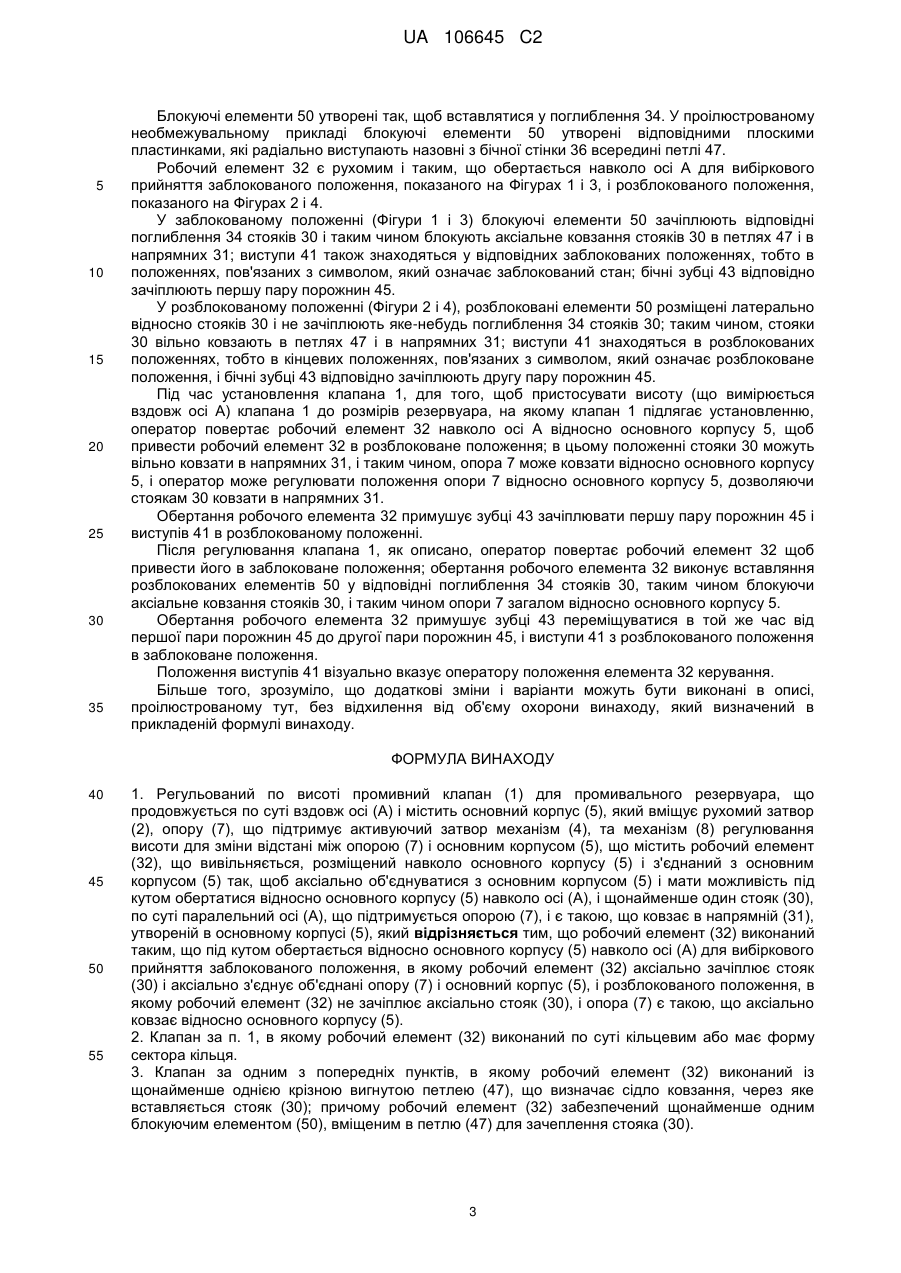

Реферат: Регульований по висоті промивний клапан (1) для промивального резервуара, що продовжується по суті вздовж осі (А), забезпечений механізмом (8) регулювання висоти для зміни відстані між основним корпусом (5) і опорою (7); при цьому механізм (8) регулювання висоти містить робочий елемент (32), що вивільняється, розміщений навколо основного корпусу (5) і з'єднаний з основним корпусом (5) так, щоб аксіально об'єднуватися з основним корпусом (5) і мати можливість під кутом обертатися відносно основного корпусу (5) навколо осі (А) для вибіркового прийняття заблокованого положення, в якому робочий елемент (32) з'єднує аксіально об'єднані опору (7) і основний корпус (5), і розблокованого положення, в якому опора (7) є такою, що аксіально ковзає відносно основного корпусу (5). UA 106645 C2 (12) UA 106645 C2 UA 106645 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується регульованого по висоті промивного клапану для промивального резервуара. Відомі промивні клапани для промивальних резервуарів WC, які мають механізми для регулювання висоти (групи, що вимірюється вздовж головної осі, вертикальної в нормальних умовах використання); загалом, механізм регулювання висоти вузла промивного клапана дозволяє змінювати відстань між двома аксіально протилежними кінцями групи (призначеними для сполуки з нижньою стінкою і з верхньою стінкою корпусу, відповідно) так, щоб пристосовувати групу до резервуара, на який група підлягає установці. У всіх випадках відомі механізми мають можливості поліпшення, головним чином, в показниках простоти конструкції і використання. Задачею даного винаходу є забезпечення регульованого по висоті промивного клапану для промивального резервуара, який особливо просто і економічно виготовити і встановити, а також, який є в повній мірі ефективним. Таким чином, даний винахід стосується регульованого по висоті промивного клапану для промивального резервуара, як по суті визначено в пункті 1 прикладеної формули винаходу і в залежних пунктах формули винаходу для його переважних аспектів. Промивний клапан згідно з винаходом просто і економічно виготовляти і збирати, і особливо просто використовувати, забезпечуючи просте швидке регулювання висоти клапану. Винахід описаний в необмежувальних варіантах виконання, що йдуть далі, з посиланням на прикладені креслення, серед яких: Фігури 1 і 2 являють собою вигляди в перспективі регульованого по висоті промивного клапану для промивального резервуара згідно з винаходом, показаного у відповідних функціональних положеннях; Фігури 3 і 4 являють собою два вигляди в поперечному перерізі деталі клапана на Фігурах 1 і 2, показаного у відповідних функціональних положеннях. На Фігурах 1 і 2 позиція 1 означає регульований по висоті промивний клапан для промивального резервуара (відомого і не показаного для простоти). Клапан 1 продовжується по суті вздовж осі А (вертикальної при використанні) і містить рухомий затвор 2, який взаємодіє з ущільнюючим сідлом 3, активуючий затвор механізм 4, механічно з'єднаний із затвором 2, основний корпус 5, що всередині визначає ємність, в якій вміщується з можливістю ковзання затвор 2, і забезпечений ущільнюючим сідлом 3, і опору 7, яка підтримує механізм 4, і за допомогою механізму 4 затвор 2, і з'єднана з основним корпусом 5 за допомогою механізму 8 регулювання висоти для зміни відстані між опорою 7 і основним корпусом 5. Затвор 2 утримує нижній кінець 11 переливної труби 12; верхній кінець 13 труби 12, протилежний нижньому кінцю 11, замість цього з'єднаний з механізмом 4. Активуючий затвор механізм 4 по суті стосується відомого типу і тому не описується або не ілюструється детально для простоти. Стисло, механізм 4 містить поворотний важіль 14, шарнірно з'єднаний з опорою 7 і з'єднаний за допомогою стрижня 15, забезпеченого гаком, з верхнім кінцем 13 труби 12; важіль 14 приводиться в дію однією або більше рухомими ніжками (наприклад, паралельними осі А), з'єднаними з відповідними кнопками (відомими і не показаними для простоти) і вміщеними в сідло 16, утворене верхньою поперечиною 17 опори 7. Переливна труба 12 вміщена з можливістю ковзання вздовж осі А в сідлі, утвореному в основному корпусі 5; верхній кінець 13 трубки 12 має петлю 18 для з'єднання зі стрижнем 15 і, таким чином, з механізмом 4; стрижень 15 утримує послідовність виїмок 19, подовжньо рознесених одна відносно одної, і петля 18 зачіплює з можливістю защіпання вивільнюваним чином вибрану виїмку 19. Основний корпус 5 містить по суті трубчасту порожнисту ділянку 22, в якій розміщена труба 12, і кріпильну ділянку 23, розміщену під ділянкою 22 і забезпечену кріпильним засобом 24 (наприклад, нарізним гніздом) для з'єднання з нижньою стінкою резервуара і ущільнюючим сідлом 3. Основний корпус 5 є таким, що прикріплюється до нижньої стінки резервуара за допомогою кріпильної ділянки 23; ділянка 23 переважно з'єднана вивільнюваним чином з ділянкою 22 за допомогою кріпильних елементів 25, наприклад, утворених парою пальців, що утримуються ділянкою 22 і вставляються поворотом ділянки 22 відносно ділянки 23 навколо осі А у відповідний гак, утворений в ділянці 23. На верхньому кінці 26 основного корпусу 5 ділянка 22 має циліндричну верхню кінцеву частину 27, яка закінчується кінцевим краєм (не видно в Фігурах). Опора 7 з'єднана з основним корпусом 5 за допомогою механізму 8 регулювання і є рухомою відносно основного корпусу 5 паралельно осі А. 1 UA 106645 C2 5 10 15 20 25 30 35 40 45 50 55 Механізм 8 регулювання містить щонайменше один стояк 30 і переважно, як показано на Фігурах, пару діаметрально протилежних стояків 30, які підтримуються опорою 7 і продовжуються вздовж відповідних подовжніх осей, паралельних осі А; стояки 30 нижче виступають від відповідних бічних кінців верхньої поперечини 17 опор 7. Внаслідок цього, опора 7 по суті має форму перевернутої U. Стояки 30 ковзають у відповідних напрямних 31, по суті утворених паралельно осі А в основному корпусі 5, при цьому механізм 8 регулювання додатково містить робочий елемент 32, що вивільняється, який вибірково утримує і звільняє аксіально опору 7 в і з основного корпусу 5, або блокуючи, або забезпечуючи ковзання стояків 30 в напрямних 31. У проілюстрованому необмежувальному прикладі напрямні 31 визначені відповідними парами ребер 33, які виступають радіально назовні і по суті паралельно осі А ділянки 22 основного корпусу 5. Щонайменше один і переважно кожен зі стояків 30 забезпечений послідовністю поглиблень 34, подовжньо рознесених вздовж стояка 30; переважно поглиблення 34 звернені вгору у напрямку до основного корпусу 5. На Фігурах 3 і 4 робочий елемент 32 є по суті кільцевим (або в формі сектора кільця) і містить, зокрема, кільцеподібний елемент 35, розміщений на верхньому кінці 26 основного корпусу 5 навколо основного корпусу 5; зокрема, елемент 35 встановлений навколо циліндричної частини 27 основного корпусу 5 і під кутом прилягає до кінцевого краю частини 27. Наприклад, елемент 35 містить радіально зовнішню по суті циліндричну бічну стінку 36, зовні встановлену навколо циліндричної частини 27 основного корпусу 5, і по суті кільцеподібний верхній фланець 37, який радіально виступає всередину від бічної стінки 36. Додатково, елемент 35 має радіально внутрішню бічну стінку 38 (видиму на Фігурах 1 і 2), коаксіальну з бічною стінкою 36 і відділену від неї кільцеподібним простором; фланець 37 утримується на верхній частині двох бічних стінок 36, 38, а частина 27 основного корпусу 5 вставлена між бічними стінками 36, 38. Робочий елемент 32 з'єднаний з основним корпусом 5 так, щоб аксіально об'єднуватися з основним корпусом 5 (тобто аксіально блокуватися відносно основного корпусу 5) і мати можливість під кутом обертатися навколо основного корпусу 5 (тобто обертатися навколо осі А). Наприклад, основний корпус 5 забезпечений одним або більше радіально зовнішніми виступами 41, які радіально виступають з основного корпусу 5 (і, особливо, з частини 27) і зачіплюють відповідні периферійні щілини 42, утворені в бічній стінці 36 і/або у фланці 37 елемента 35. Виступи 41 є під кутом рухомими у відповідних щілинах 42 між двома протилежними положеннями, заблокованим положенням і розблокованим положенням, відповідно, до яких прив'язані різні візуальні символи переважно (наприклад, на фланці 37), які вказують на заблокований стан і розблокований стан, відповідно. Більше того, частина 27 основного корпусу 5 має щонайменше одну, і переважно як показано на Фігурах 3-4, пару бічних зубців 43, які виступають назовні з частини 27. Зубці 43 вміщуються у відповідну периферійну канавку 44, утворену в бічній і діаметрально протилежній стінці 36. Кожний із зубців 43 є рухомим по окружності в межах канавки 44 між двома функціональними кінцевими положеннями, визначеними відповідними периферійними порожнинами 45, рознесеними одна відносно іншої і обмеженими ребрами 46, які виступають всередині щілини 44. Порожнини 45 кожної щілини 44 вибірково і з можливістю защіпання зачіплюються зубцями 43, коли робочий елемент 32 повертається, щоб захопити виступи 41 з двох протилежних заблокованого і розблокованого положень від одного до іншого. Зубці 43 і порожнини 46 утворять відповідні з'єднуючі по натисканню елементи для з'єднання основного корпусу 5 з робочим елементом 32 і зачіплюються в двох протилежних стопорних положеннях, коли робочий елемент 32 приймає заблоковане положення і розблоковане положення, відповідно. Робочий елемент 32 забезпечений щонайменше однією і переважно (як показано на Фігурах) парою вигнутих крізних петель 47, що визначають відповідні сідла ковзання, в які до кінця вставляються стояки 30. Зокрема, петлі 47 утворені крізними і паралельними осі А у відповідних бічних ділянках 48, діаметрально протилежних робочому елементу 32, які виступають латерально від кільцеподібного елемента 35 і вигнуті навколо осі А, маючи по суті форму дуги окружності. Робочий елемент 32 додатково забезпечений одним, а переважно двома, блокуючими елементами 50 (Фігура 4), вміщеними у відповідні петлі 47 для вибіркового зачеплення відповідних поглиблень 34 стояків 30. 2 UA 106645 C2 5 10 15 20 25 30 35 Блокуючі елементи 50 утворені так, щоб вставлятися у поглиблення 34. У проілюстрованому необмежувальному прикладі блокуючі елементи 50 утворені відповідними плоскими пластинками, які радіально виступають назовні з бічної стінки 36 всередині петлі 47. Робочий елемент 32 є рухомим і таким, що обертається навколо осі А для вибіркового прийняття заблокованого положення, показаного на Фігурах 1 і 3, і розблокованого положення, показаного на Фігурах 2 і 4. У заблокованому положенні (Фігури 1 і 3) блокуючі елементи 50 зачіплюють відповідні поглиблення 34 стояків 30 і таким чином блокують аксіальне ковзання стояків 30 в петлях 47 і в напрямних 31; виступи 41 також знаходяться у відповідних заблокованих положеннях, тобто в положеннях, пов'язаних з символом, який означає заблокований стан; бічні зубці 43 відповідно зачіплюють першу пару порожнин 45. У розблокованому положенні (Фігури 2 і 4), розблоковані елементи 50 розміщені латерально відносно стояків 30 і не зачіплюють яке-небудь поглиблення 34 стояків 30; таким чином, стояки 30 вільно ковзають в петлях 47 і в напрямних 31; виступи 41 знаходяться в розблокованих положеннях, тобто в кінцевих положеннях, пов'язаних з символом, який означає розблоковане положення, і бічні зубці 43 відповідно зачіплюють другу пару порожнин 45. Під час установлення клапана 1, для того, щоб пристосувати висоту (що вимірюється вздовж осі А) клапана 1 до розмірів резервуара, на якому клапан 1 підлягає установленню, оператор повертає робочий елемент 32 навколо осі А відносно основного корпусу 5, щоб привести робочий елемент 32 в розблоковане положення; в цьому положенні стояки 30 можуть вільно ковзати в напрямних 31, і таким чином, опора 7 може ковзати відносно основного корпусу 5, і оператор може регулювати положення опори 7 відносно основного корпусу 5, дозволяючи стоякам 30 ковзати в напрямних 31. Обертання робочого елемента 32 примушує зубці 43 зачіплювати першу пару порожнин 45 і виступів 41 в розблокованому положенні. Після регулювання клапана 1, як описано, оператор повертає робочий елемент 32 щоб привести його в заблоковане положення; обертання робочого елемента 32 виконує вставляння розблокованих елементів 50 у відповідні поглиблення 34 стояків 30, таким чином блокуючи аксіальне ковзання стояків 30, і таким чином опори 7 загалом відносно основного корпусу 5. Обертання робочого елемента 32 примушує зубці 43 переміщуватися в той же час від першої пари порожнин 45 до другої пари порожнин 45, і виступи 41 з розблокованого положення в заблоковане положення. Положення виступів 41 візуально вказує оператору положення елемента 32 керування. Більше того, зрозуміло, що додаткові зміни і варіанти можуть бути виконані в описі, проілюстрованому тут, без відхилення від об'єму охорони винаходу, який визначений в прикладеній формулі винаходу. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Регульований по висоті промивний клапан (1) для промивального резервуара, що продовжується по суті вздовж осі (А) і містить основний корпус (5), який вміщує рухомий затвор (2), опору (7), що підтримує активуючий затвор механізм (4), та механізм (8) регулювання висоти для зміни відстані між опорою (7) і основним корпусом (5), що містить робочий елемент (32), що вивільняється, розміщений навколо основного корпусу (5) і з'єднаний з основним корпусом (5) так, щоб аксіально об'єднуватися з основним корпусом (5) і мати можливість під кутом обертатися відносно основного корпусу (5) навколо осі (А), і щонайменше один стояк (30), по суті паралельний осі (А), що підтримується опорою (7), і є такою, що ковзає в напрямній (31), утвореній в основному корпусі (5), який відрізняється тим, що робочий елемент (32) виконаний таким, що під кутом обертається відносно основного корпусу (5) навколо осі (А) для вибіркового прийняття заблокованого положення, в якому робочий елемент (32) аксіально зачіплює стояк (30) і аксіально з'єднує об'єднані опору (7) і основний корпус (5), і розблокованого положення, в якому робочий елемент (32) не зачіплює аксіально стояк (30), і опора (7) є такою, що аксіально ковзає відносно основного корпусу (5). 2. Клапан за п. 1, в якому робочий елемент (32) виконаний по суті кільцевим або має форму сектора кільця. 3. Клапан за одним з попередніх пунктів, в якому робочий елемент (32) виконаний із щонайменше однією крізною вигнутою петлею (47), що визначає сідло ковзання, через яке вставляється стояк (30); причому робочий елемент (32) забезпечений щонайменше одним блокуючим елементом (50), вміщеним в петлю (47) для зачеплення стояка (30). 3 UA 106645 C2 5 10 15 20 25 4. Клапан за п. 3, в якому стояк (30) виконаний з послідовністю поглиблень (34), що подовжньо рознесені одне від одного вздовж стояка (30); причому блокуючий елемент (50) має таку форму, щоб мати можливість розміщення в кожному поглибленні (34). 5. Клапан за одним з попередніх пунктів, в якому робочий елемент (32) містить по суті циліндричну радіально зовнішню бічну стінку (36), закріплену зовні навколо циліндричної частини (27) основного корпусу (5), і по суті кільцеподібний верхній фланець (37), який виступає радіально всередину від бічної стінки (36) і прилягає до верхнього кінцевого краю циліндричної частини (27) основного корпусу (5). 6. Клапан за одним з попередніх пунктів, в якому основний корпус (5) виконаний з одним або більше радіально зовнішніми виступами (41), які виступають радіально від основного корпусу (5) і розміщуються під кутом із можливістю переміщення у відповідних периферійних щілинах (42), утворених в робочому елементі (32). 7. Клапан за п. 6, в якому виступи (41) виконані з можливістю кутового переміщення у відповідних щілинах (42) між двома протилежними положеннями, заблокованим положенням і розблокованим положенням, відповідно, при цьому до цих двох положень прив'язані різні візуальні знаки. 8. Клапан за одним з попередніх пунктів, в якому основний корпус (5) і робочий елемент (32) забезпечені відповідними з'єднуючими по натисканню елементами (43, 46), які зачіплюються в двох робочих положеннях, коли робочий елемент (32) приймає заблоковане положення і розблоковане положення, відповідно. 9. Клапан за п. 8, в якому з'єднуючі по натисканню елементи містять щонайменше один бічний зуб (43), що утримується основним корпусом (5) і розміщений в периферійній щілині (44), утвореній в бічній стінці (36) робочого елемента (32); причому зуб (43) виконаний рухомим по окружності в щілині (44) між двома кінцевими положеннями, визначеними відповідними порожнинами (45), по окружності рознесеними одна від одної і обмеженими ребрами (46), які виступають в щілину (44). 4 UA 106645 C2 5 UA 106645 C2 6 UA 106645 C2 7 UA 106645 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
