Основна універсальна оснастка

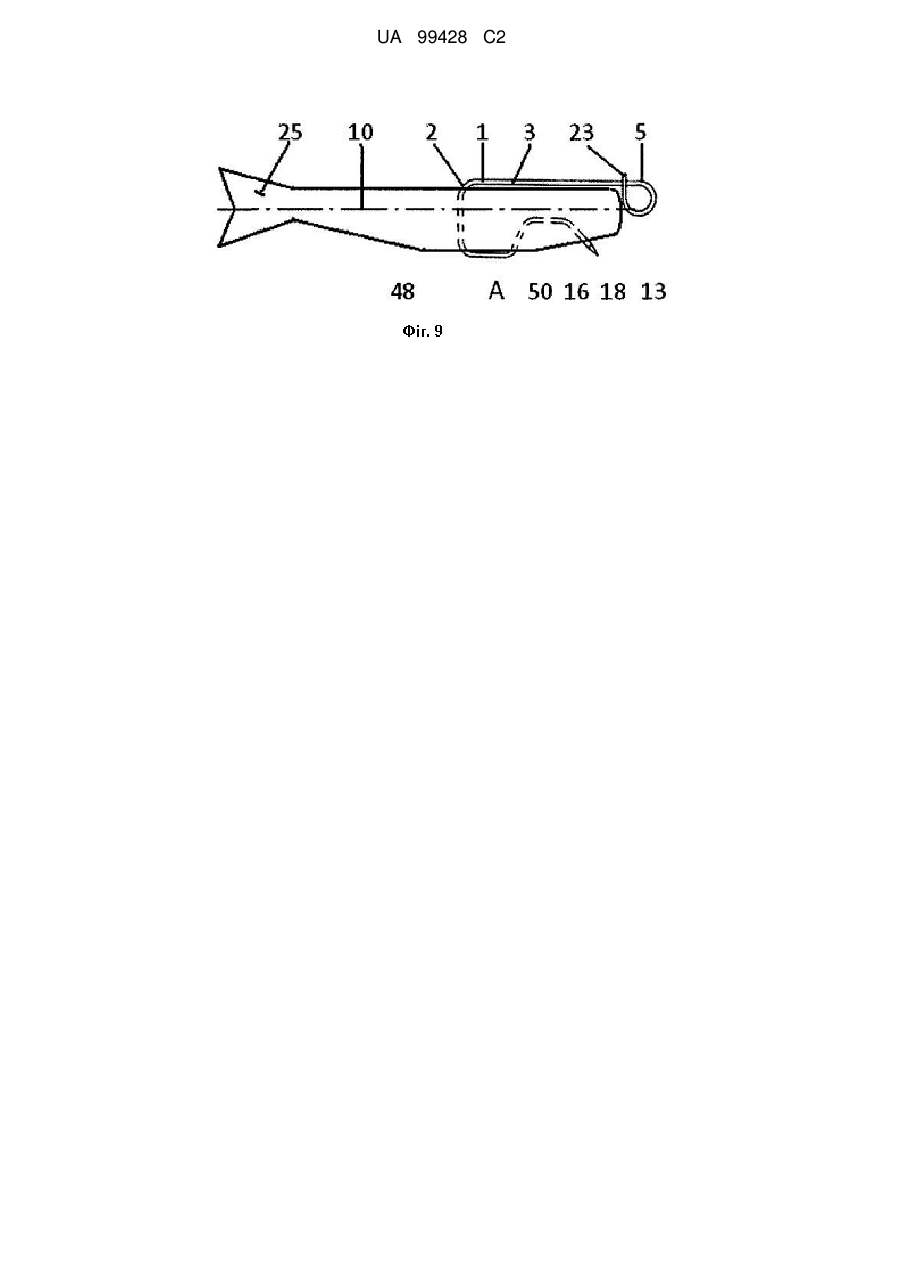

Реферат: Винахід належить до аматорського і спортивного лову риби при поздовжньому і поперечному переміщенні в різних шарах води в основному джигових і спеціальних оснасток з м'якими штучними або натуральними приманками. U-подібний двоногий пружний стержень однієї з форм (1) з вушком для волосіні (5) на першій нозі здатний приєднувати у спільному монтажі: м'які натуральні або штучні приманки (25) з матеріалів різної пружності, гачки (27, 28, 29), вантажі (30) та інші пристрої. Стержень може мати розімкнутий або замкнутий контур і U-подібну застібку (19). Насаджена приманка має дві зони проникнення другої ноги стрижня (48, 50) і розміщена вздовж її поздовжньої осі і в загальній площині стрижня, при цьому обидві ноги спрямовані до голови приманки, а їх загальний сегмент до хвоста. Приманка на стрижні зберігає свою гнучкість і форму, мало порушує цілісність, а напрямок переміщення і сповзання приманки із стрижня (J) протилежний напрямку її примусового стягування (Н). Вушко стрижня за формою півпетлі або петлі здатне шарнірно приєднувати або переміщати далі по стрижню будь-які пристрої з вушком у вигляді отвору, надіті на торець будь-який з ніг, а також рознімно приєднувати будь-які пристрої, надіті на вушко через їх наскрізні отвори, що відповідають габаритам вушка. Технічним результатом є надійне розміщення на основному стрижні м'яких приманок різних типів і збереження в монтажі їх природної форми, гнучкості і цілісності; швидкому шарнірному приєднанню до стрижня і заміні гачків, вантажів та інших пристроїв; можливого приєднання декількох гачків в одному монтажі і в різних частинах приманки; можливого монтажу на один стрижень і заміни різних за типом штучних і природних приманок; дальності закидання оснастки і примусового проведення її різними способами і в будь-яких напрямках і шарах води. UA 99428 C2 (12) UA 99428 C2 UA 99428 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до аматорського і спортивного лову риби різними способами закидання м'якої приманки, оснащеної рибальськими гачками та приєднаної до волосіні, з наступним примусовим проведенням м'якої приманки в різних шарах води, і дозволяє проводити взаємне, працездатне приєднання (далі монтаж): а) основного монтажного пристрою; б) м'якої приманки з еластичного, пружного, а також пористого матеріалу (далі приманки), проколюваного, наприклад, рибальським гачком, або насадки з натуральної рибки або її частин, або іншої тваринної насадки (далі приманки); в) як мінімум одного гачка з вушком у вигляді отвору, з як мінімум одним жалом; г) вантажу з вушком у вигляді отвору або скоби, безпосередньо або через заводний пристрій, або поводок, або риболовецької волосіні або шнура. В процесі риболовлі виникає потреба монтувати приманки, гачки і вантажі так, щоб забезпечити: - надійність монтажу при закиданні і примусове переміщення приманки, в тому числі і з спійманої рибою, а також мінімальне порушення цілісності приманки в результаті монтажу та повторного монтажу; - захищеність від стягування або сповзання приманки з монтажу в результаті клювання, або удару об перешкоду; - максимально можливу гнучкість монтажу для більшої природності гри приманки під час проводки; - використання в монтажі необхідних і достатніх розмірів гачків і ваги вантажу, а також їх швидку та легку заміну на інші розміри і ваги; - забезпечення максимально можливої дальності закидання монтажу; - використання максимально можливої кількості гачків і їх кращого взаємного розміщення в монтажі і на приманки для забезпечення більшої уловистості; - простота і зручність монтажу, мінімальна кількість елементів монтажу; - використання найбільш простих, дешевих, масових компонентів монтажу; - використання мінімальної кількості компонентів монтажу, для отримання максимального числа варіантів монтажу; - рівна застосовність до монтажу м'яких, пружних пористих приманок, мертвих чи живих рибок, інших тваринних насадок; - можливість монтувати додаткові пристрої, які впливають на органи чуття риб і підвищують уловистість монтажу. Ступінь наближення до цих вимог визначає ступінь універсальності і уловистості монтажу або оснастки. Відомі різні монтажі і оснастки, яки в тій чи іншій мірі відповідають цим вимогам. Велику популярність при лові хижих риб отримали м'які еластичні силіконові приманки. [1] Велику уловистість мають також приманки з спінених синтетичних матеріалів, наприклад поролонові рибки. [1] До м'яких приманок більшою мірою можна віднести й натуральні насадки, наприклад мертві рибки та їх частини. Відомі два основних джигових монтажі для спінінгового способу лову риби. У першому монтажі гачок і вантаж жорстко з'єднані в джиг-головку, а приманка утримується від сповзання з монтажу частинами гачка та вантажу, розміщеними в тілі приманки. [1] У другому монтажі гачок і вантаж з'єднують шарнірно за типом петля в петлю, безпосередньо або через заводний пристрій, або застібку, а приманка насаджена тільки на гачок, і утримується від сповзання з монтажу тільки частинами гачка, розміщеними в тілі приманки. [1] Відомі також спеціальні оснастки, де монтаж гачка з приманкою виконаний по другому способу, і приєднаний до основної волосіні або додатковим відрізком волосіні типу повідка, а вантаж з наскрізним отвором може переміщатися по основній волосіні. Приклад першої оснащення - це техаська оснастка. Другий приклад - це деякі різновиди каролінської оснастки. [1] Відомі також повідкові оснастки з винесеним вантажем і оснастки, типу дропшот, де монтаж гачка з приманкою також виконаний за другим способом, вантажі спеціальної форми і різної плавучості застосовують в оснастках типу сбіруліно або бомбарди. На оснастці, монтованої першим основним способом, приманка утримується від сповзання досить надійно, але втрачає частину своєї гнучкості, а, отже, і привабливості для риб, від точки входу в головку і до точки виходу гачка з тіла приманки. При необхідності заміни розміру гачка і, або ваги вантажу, приманку знімають з одної джиг-головки і монтують знову на інший. При цьому приманка частково порушує свою цілісність в зоні розміщення частин джиг-головки в приманки, і при подальшому насадженні забезпечує меншу надійність, або може стати непридатною для насадження. Цей ефект тим значніше, чим менше поперечний розмір 1 UA 99428 C2 5 10 15 20 25 30 35 40 45 50 55 60 приманки, порівняно з ділянкою прикріплення і утримання джиг-головки. У результаті покльовок, або ударів об перешкоди, відбувається часткове стягування або сповзання приманки з гачка, монтаж втрачає свою привабливість для риб. Для заміни і розміру гачка, і ваги вантажу процедуру заміни повторюють. Жорсткість монтажу заважає взаємному складанню монтажу і волосіні в польоті, і зменшує дальність закидання. Другий спосіб монтажу, в порівнянні з першим способом, забезпечує більшу гнучкість приманки, велику рухливість монтажу, і велику дальність закидання оснастки, велику привабливість для риби, менший момент сили, для самовизволення спійманої риби, тобто надійніше утримує спійману рибу. Приманку проколюють і насаджують тільки на гачок, мінімально порушують цілісність при монтажі та повторному монтажі, проте приманка легко сповзає з гачка, чим забезпечується менша надійність монтажу, в порівнянні з першим способом. [15] Більший опір сповзанню надає такий монтаж по другому основного способу, коли приманку проколюють гачком більшого розміру двічі - в головній і хвостовій частині, або застосовують для такого ж монтажу гачок з додатковими вигинами цівки, наприклад офсетний гачок. [1] Виникає необхідність застосування непропорційно великих гачків, для забезпечення функціональності оснастки. Інший спосіб посилити опір сповзанню приманки, особливо в головній частині - це додаткові елементи кріплення на гачку [9], або додаткові пристрої кріплення [17], частково розміщені в тілі приманки [12]. Заміна гачка у другому способі відбувається також зі зняттям приманки з гачка, з подальшим повторним проколюванням приманки, і повторного монтажу, а заміна вантажу можлива, якщо вантаж і гачок з'єднані роз'ємним перехідним пристроєм. Монтаж подвійного або потрійного гачка в тілі приманки, забезпечують більшу надійність від сповзання приманки, але також вимагають застосування додаткових рознімних елементів, типу заводних кілець. [1] При цьому гачки в процесі установки або заміни значно порушують цілісність приманки. Заміна вантажу вимагає від'єднання перехідної ланки від гачка, і установку нового вантажу з приєднанням перехідної ланки. Обидві процедури повільні і вимагають навичок. Для установки додаткових гачків, що збільшують уловистість оснастки, обидва монтажу вимагають застосування додаткових пристроїв, типу гачка з гнучкою подовжувальною ланкою і застібкою. [2] Необхідний значний набір джиг-головок, з гачками та вантажами різних розмірів і ваги, для сумісності з типорозмірами приманки і застосовності в конкретних умовах глибини, течії, сили і напряму вітру, забезпечення необхідної дальності закидання. Цілісні мертві рибки можна монтувати на снасточки, складені з декількох компонентів. Приманку можна насадити на стрижень з елементами, що утримують по осьовій лінії і на певну довжину через головну частину. [5] Снасточки типу шпильки з застібкою і замкнутим контуром, дозволяють поздовжньо і наскрізь проколювати і насаджувати приманку, і чим більше зона проникнення стрижня в тіло приманки і менше її гнучкість, тим надійніше утримувати приманку від сповзання. Заміна вантажу і гачків можлива тільки разом зі зняттям приманки із стержня. [6] Снасточки, аналогічні снасточці Драшковича, мають додатковий компонент, яким приманку можна проколювати наскрізь і впоперек, обмотувати, стягувати і кріпити додатково кількома витками м'якого дроту, що гнеться, обжимає приманку в зоні проникнення стрижня і створює замкнутий контур утримання приманки від сповзання. [1] Однак м'який дріт може створювати тим більше труднощі при проколюванні насадки, чим більш пружний, або твердий (кістки мертвої рибки) матеріал приманки, і тим сильніше деформує форму приманки при обмотування і стягування, чім більш м'який матеріал приманки. Приманка на такій снасточці утримується надійно, і зберігає гнучкість в хвостовій частині, починаючи від точки закінчення проникнення стрижня, кожен потрійний гачок з подовжувальним ланкою, гнучким або жорстким, можна кріпити в тілі приманки зовні однією з борідок. Вантаж, стрижень, подовжувальна ланка гачка і м'який дріт шарнірно з'єднуються через загальне заводне кільце. Чим важче проколювати приманку стрижнем, тим вони менш працездатні, так частини мертвих рибок, наприклад хвостики, а також штучні м'які приманки, наприклад поролонові рибки, насадити на стрижні таких снасточок важко або неможливо. [13] Снасточка капкан замість гнучкого дроту містить дротяний каркас, який може охоплювати і пружно обжимати приманку зовні в головній частині [16], або тільки охоплювати й утримувати приманку тільки гачками, без стрижня [14]. Снасточка засувній капкан Павлова містить стрижень, і відрізняється тим, що дротяний пружний каркас містить додатковий елемент, який 2 UA 99428 C2 5 10 15 20 25 30 35 40 45 50 55 60 може проколювати приманку двічі поперек і замикатися, розміщуватися в тілі приманки і додатково утримувати приманку від сповзання. Капкан Павлова може надійно утримувати будьяку м'яку приманку, зберігати її гнучкість, мало порушувати цілісність приманки, проводити швидке, багаторазове зняття і заміни приманки на будь-яку приманку з іншого матеріалу, наприклад силікон на поролон, або мертву рибку. Капкан Павлова має складну конструкцію, складається з кількох компонентів і вимагає спеціальних навичок при монтажі, контур утримання насадки незамкнутий, і вузько тіла приманка, типу хробака може слабо утримуватися каркасом і легко сповзати з монтажу. [3] Необхідно спрощення конструкції снасточок і снасточок капканів, скорочення числа компонентів монтажу при збереженні надійності кріплення приманки, цілісності та природної форми приманки, підвищення рівня універсальності стосовно, наприклад, до вмонтованих приманок, гачків і вантажів. Монтаж з одинарним проколюванням приманки поперек і наскрізь в головній частині, виробляє мінімальне порушення цілісності приманки, проте має малу надійність на відрив приманки, і дозволяє проводити тільки м'яке і недалеке закидання або прямовисне опускання приманки. [10] Монтажі з подвійним проколюванням приманки поперек і наскрізь, і з замкнутим контуром оснастки через застібку, забезпечують мінімальне порушення цілісності та високу надійність кріплення аж до відриву приманки, однак працездатні тільки при прямовисному опусканні приманки. [7] Монтаж приманки з подвійним проколюванням на відповідному за розміром прямому, або офсетному гачку має виняткову особливість, в тілі приманки утворюються дві зони, де гачок, утримує насадку, в одній із зон приманка проколота поперек і наскрізь, між цими зонами приманка частково зберігає гнучкість. Подвійне наскрізне проколювання приманки в її осьовій площині, причому мінімум один раз поперек і наскрізь, є необхідною і достатньою умовою сталого поздовжнього переміщення приманки в товщі води слідом за волосінню. Залишається можливість сповзання, так як напрямки сповзання і стягання в головній частині приманки збігаються. Розміщення загину переду гачка і його жала всередині приманки збільшують надійність утримання приманки від сповзання, однак знижують уловистість, а виведення загину гачка назовні збільшує здатність сповзання приманки з гачка, Z-подібний вигин біля вушка офсетного гачка підвищує надійність, але не вирішує повністю проблему сповзання. [4] Відомий пристрій, гачок, у якого цівка біля вушка сформовано з додаткових вигинів у загальній площині у вигляді U-подібної півпетлі, у якої опуклість спрямована всередину. Такі форми гачка дозволяють тричі проколювати наскрізь м'які приманки, отримати три зони проникнення в тіло приманки, надійно утримувати приманку від сповзання, проте ще додатково збільшують габаритну довжину гачка, і зменшують гнучкість і уловистість приманок, особливо з коротким і широким тілом. У варіантах гачка, або гачка з джиг-головкою в одному пристрої, застосована важко здійсненна схема монтажу приманки, що ускладнює завдання заміни приманки, або необхідної заміни ваги вантажу, або переміщення жала, наприклад, із захованого у відкритий стан, для підвищення уловистості при умовах лову, що змінилися. [11] Частина функцій з утримання від сповзання та спрощення схеми монтажу приманки можуть виконувати додаткові пристрої кріплення, шарнірно з'єднані з вушком більш простих за формою гачків. [8] Найбільш близьким технічним рішенням є причіпний фіксатор штучних приманок. [18] Причіпний фіксатор штучних приманок (далі фіксатор), - це U-подібний стрижень, сформований в загальній площині зі шматка пружинного дроту, складається з базового сегмента, і приєднаних до нього двох ніг з прямими ділянками різної довжини, і двома кінцевими ділянками, які повернуті назустріч. Фіксатор має два варіанти виконання, з вушком у вигляді замкнутої петлі на базовому сегменті, і без вушка. У першому варіанті загальна площина розташовує додатковий згин на деякий кут між обома ногами і базовим сегментом. Фіксатор як додатковий пристрій, прикріплений до гачка через його вушко в одному варіанті виконання, або до джигової головці з гачком через її вушко в іншому варіанті виконання, і застосовується в багатьох спінінгових оснащеннях і схемах монтажу. Приманка насаджена на гачок, розташована в зазорі між ногами в загальній і осьової площини, і утримується від сповзання як із стержня гачком, загином гачка, утримуючими елементами джигової головки і додатково двома зануреними в її тіло кінцевими ділянками обох ніг в одному варіанті. В іншому варіанті приманка додатково і втретє проколота фіксатором поперек і наскрізь, насаджена на базовий сегмент, який додатково утримує приманку від сповзання з гачка. В оснастці штучні приманки отримують малу додаткову зміну цілісності від проколів фіксатором. Фіксатор можна застосувати на двох основних схемах джигового монтажу м'яких силіконових приманок різних типорозмірів: вузьких, наприклад черв'яків, і більш широких, наприклад твістерів. Фіксатор можна з'єднати з гачком, наприклад офсетним, і волосінню тільки через загальний отвір вушка 3 UA 99428 C2 5 10 15 20 25 30 35 40 45 50 55 гачка, а тягне зусилля волосіні передається безпосередньо на гачок, незалежне приєднання волосіні до стопорному причепу не функціонально. Заповнення волосінню і стопорним причепом загального простору в отворі гачка або джигової головки погіршує рухливість з'єднання і загальну гнучкість монтажу, а також залишається втрата гнучкості приманки на всю довжину гачка до точки його виходу з тіла приманки в хвостовій частині, що знижує дальність закидання і уловистість оснастки. Застосування додаткових гачків на подовжувальної ланці для підвищення уловистості ускладнене або неможливе, так як вони приєднані через то же вушко гачка або джигової головки, що і фіксатор. Необхідна за умовами лову заміна гачків і вантажів в обох варіантах застосування відбувається за умови повного зняття приманки з монтажу, і в цьому фіксатор створює додаткові труднощі. Мала зона проникнення кінцевих ділянок обох ніг фіксатора в тіло приманки зменшує ефективність його використання на приманках типу мертвих рибок, або штучних з підвищеною м'якістю і гнучкістю. Типорозміри фіксатора прив'язані до типорозмірів основного гачка або джигової головки в оснастці, що значно знижує її універсальність, і збільшує необхідну кількість різних фіксаторів для конкретних умов лову. Задачею винаходу є створення оснастки підвищеної уловистості, на яку можна монтувати м'які приманки різних типів, із збереженням їх природної гнучкості, цілісності і форми в монтажі, а також інші основні компоненти монтажу - гачки, вантажі і волосінь. При цьому збільшити надійність і гнучкість оснащення за рахунок з'єднання елементів монтажу по шарнірному типу, і забезпечити можливість швидкої заміни типів, ваг і розмірів компонентів оснащення, в основному без зняття приманки з монтажу, і використовувати оснастку в різних напрямках переміщення, шарах води і умовах лову. Поставлена задача вирішується тим, що основна універсальна оснастка містить пружний стрижень U-подібної форми з згинами в загальній площині, перший згин стрижня формує базовий сегмент для двох ніг, кожна нога після базового сегмента має пряму ділянку різної довжини, далі ділянку згинів, і ще далі крайову ділянку; стрижень може розташовувати і утримувати від сповзання двічі проколоту м'яку приманку в загальній площині, вздовж першої ноги стрижня і поздовжньої осі приманки, і в зазорі між прямою ділянкою на першій нозі і ділянкою згинів на другій нозі, а кінцеві ділянки в тілі приманки; також стрижень може приєднувати гачки і вантажі-головки з вушками у вигляді отворів по типу петля в петлю; яка відрізняється тим, що у стрижня ділянка згинів перший ноги сформована як отвір для волосіні у вигляді півпетлі або петлі з віддаленими або зближеними кінцями; ділянка згинів другої ноги Zподібної форми спрямована другий опуклістю після прямої ділянки до першої ноги; кінцеві ділянки мають різні напрями і можуть частково або повністю бути розташовані поза тілом приманки, а також, пряма ділянка з ближньої частиною базового сегмента і ділянка згинів з кінцевим ділянкою або без нього у першої ноги, і перший згин після прямої ділянки другої ноги стрижня розташовані поза м'якої приманки, обидві ноги направлені до голови, а базовий сегмент до хвоста приманки. Стрижень розташовує між базовим сегментом і прямою ділянкою другої ноги і в загальній площині додаткову пряму ділянку і далі додатковий згин, який спрямований опуклістю від першої ноги стрижня; додаткові пряма ділянка і згин частково або повністю можуть бути розташовані поза тілом приманки. Стрижень між ділянкою згинів другої ноги Z-подібної форми і перед кінцевою ділянкою розташовує в загальній площині спочатку додаткову пряму ділянку, а далі додатковий згин, який спрямований опуклістю до першої ноги стрижня, а сама крайова ділянка спрямована від першої ноги стрижня. Стрижень між прямою ділянкою і ділянкою згинів першої ноги спочатку розташовує додатковий згину вигляді петлі або півпетлі в загальній площині, який спрямований опуклістю до другої ноги або від неї, а далі додаткову пряму ділянку, яка видалена або наближена до другої ноги стрижня. Крайова ділянка першої ноги стрижня сформована як U-подібна півпетля, яка спрямована опуклістю до другої ноги і розташована у площині, яка поперечно перетинається з загальною площиною стрижня; крайова ділянка другої ноги розташована всередині або зовні вигину Uподібної півпетлі у першої ноги стрижня; стрижень формує замкнутий контур у вигляді петлі і пружну застібку та має два стійких становища. Крайова ділянка другої ноги сформована як U-подібна півпетля, яка спрямована опуклістю назовні, а її торцева частина наближена до першої ноги, а стрижень в застебнутому положенні формує другу петлю або півпетлю з ділянкою згинів першої ноги стрижня. Стрижень може мати різні габаритні і приєднувальні розміри, розміри прямих ділянок і кутів між ними, радіуси кривизни згинів, зазори між ногами стрижня, межі пружності матеріалу 4 UA 99428 C2 5 10 15 20 25 30 35 40 45 50 55 стержня, ділянки пластичних деформацій, відповідати розмірам і формам приманки, силам, що розгинають, і міцності волосіні на розрив. Стрижень може бути виготовлений з різних матеріалів, наприклад, гнутий з цілісного прутка з поперечним перерізом різних форм, наприклад, нержавіючого пружинного дроту; стрижень може також бути, наприклад, вирізаний, наприклад, з листа пружною нержавіючої сталі, а також мати різні антикорозійні і колірні покриття поверхні. Стрижень може бути цілісним або складеним, з рознімних і нероз'ємних частин. Перехресні частини петлі, або зближені частини півпетлі ділянки згинів перший ноги стрижня торкаються, або мають зазор, достатній для вільного, або примусового шарнірного переміщення по стрижні основних компонентів монтажу та інших рибальських приманок або пристроїв через відповідне їх вушко у вигляді отвору. Приєднувальні і габаритні розміри петлі або півпетлі ділянки згинів перший ноги стрижня такі, що можуть відповідати приєднувальним розмірам наскрізних отворів у різних риболовних вантажів, приманок і пристроїв, а також приєднувати роз'ємним з'єднанням відповідні різні рибальські вантажі, приманки та пристрої. Стрижень має на обох ногах додаткові внутрішні згини у вигляді півпетлі, які можуть бути розташовані як у загальній площині стрижня, так і в площині, яка перетинається з нею поздовжньо; стрижень також має ділянки різної форми в поперечному перерізі; крайова ділянка другої ноги стрижня може бути загострена для полегшення проколювання м'якої приманки або риби, мати жало і борідки як у гачка. На стрижень можна насаджувати через вушко і на торці кінцевих ділянок ніг, шарнірно переміщати, виводити назовні і приєднувати за типом петля в петлю гачки, вантажі та інші рибальські пристрої з вушками у вигляді отворів. При монтажі стрижня і м'якої приманки, стрижень може шарнірно приєднувати до першої ноги і переміщати гачки і/або вантажі з вушками у вигляді отворів і інші ланки рибальських пристроїв і лісок до точки входу ділянки базового сегмента стрижня в м'яку приманку. Перша нога стрижня має нероз'ємним з'єднанням вантаж, або інший пристрій, наприклад блешню; осьова площина вантажу розташована в загальній площині стрижня, ділянка згинів перший ноги стрижня розташований в головній частині, а пряма ділянка в хвостовій частині вантажу; вантаж або інший пристрій може бути виконаний з матеріалів різної щільності, плавучості і форми. При монтажі м'якої приманки, стрижень може шарнірно приєднувати встановлені в тілі м'якої приманки гачки з вушками у вигляді отворів разом з приманкою. При монтажі м'якої приманки на стрижень, стрижень може шарнірно приєднувати і переміщати гачки і вантажі з вушками у вигляді отворів і інші ланки рибальських пристроїв і лісок, і розміщувати їх на зовнішньої ділянці другої ноги між зонами проникнення в тіло приманки, а також насаджувати, чи приєднувати обтискним способом до цієї ділянки харчові насадки, або пристрою, які впливають на органи чуття у риб. Оснастка містить в єдиному монтажі або комплекті стрижень, м'яку приманку з еластичного і пружного матеріалу, гачки, вантаж різних форм, розмірів та матеріалів виготовлення, і інші спінінгові приманки, такі, як, наприклад, блешня, воблер, спінербейт, девон, свімербейт та інші. Технічним результатом є те, що стрижень, як основний несучий пристрій, може більш надійно насаджувати й утримувати від сповзання м'які приманки різних типів, зберігати в монтажі їх природну форму, гнучкість і цілісність; приєднувати до стрижня шарнірно за типом петля в петлю і замінювати гачки різних типів, вантажі, та інші пристрої; розміщувати декілька гачків в одному монтажі і в різних частинах приманки, і забезпечити високу дальність закидання і уловистість оснащення, і примусове її переміщення різними відомими способами в будь-яких напрямках і шарах води. Заміну гачків і вантажів, необхідні за умов лову, що змінилися, можна виробляти в основному без зняття приманки з монтажу. Нові можливості лову з'являться при шарнірному типу петля в петлю, або рознімному з'єднанню готової оснастки з іншими приманками, наприклад блешнями, через їх елементи приєднання, типу вушко або наскрізний отвір. Порівняльний аналіз відомих технічних рішень показує, що стрижень Основний універсальної оснастки (далі оснастки) має прості форми, у вигляді U-подібної півпетлі з розімкненим контуром, або петлі із замкнутим контуром і застібкою. Необхідне співвідношення довжин ділянок, кутів між ними і радіусів кривизни кутів згинів стрижня дозволять створювати типорозміри, відповідні формі і розмірам конкретної приманки, а також одному типорозміру стрижня відповідати декільком близьким за розмірами і різним за типом приманок, наприклад твістер із силіконової гуми і поролонова рибка. 5 UA 99428 C2 5 10 15 20 25 30 35 40 45 50 55 На монтажі з конкретною приманкою стрижень з розімкненим контуром може бути коротшим, ніж із замкнутим контуром, при збереженні функціональності, що підвищить гнучкість приманки на монтажі. Збільшення довжини стрижня дозволить монтувати довгі і вузько тілі приманки так, що довжина жорсткої ділянки приманки на стержні збільшиться, і дозволить встановити додаткові гачки в різних ділянках тіла приманки і підвищить уловистість оснастки. Монтаж приманки, як в головній частині, так і зі зміщенням до хвоста, на стрижень з розімкненим контуром дозволить проводити лов риби з вертикальним опусканням приманки, а розташування ділянки згинів у вигляді петлі або півпетлі для приєднання волосіні (далі отвір) спереду головної частини приманки - як вертикальне переміщення приманки, так і горизонтальне. Стержень з розімкненим контуром і загостреною крайовою ділянкою другої ноги з жалом і борідкою, які розташовані поза тілом приманки, можна виконати у формі рибальського гачка, і проводити подальший монтаж компонентів оснастки за загальною схемою, що підвищить функціональність оснастки. Стержень із замкнутим контуром або підвищить надійність монтажу, або в порівнянні з розімкненим контуром дозволить застосувати матеріал з більш низьким модулем пружності без втрати функціональності монтажу при рівній міцності на розгинання. Стержень тепер виконує функцію не додаткового, а основного пристрою приєднання, як приманки, так і інших компонентів оснащення. Гачок перестає виконувати функції основного пристрою приєднання і утримання від сповзання приманки в монтажі, і може бути меншим за розмірами, більш простим за формою. Гачок тепер можна як шарнірно і вільно підвісити на стержні, так і додатково зафіксувати або за основний стрижень, як, наприклад, подвійний розсувний гачок, або в тілі приманки, при зануренні одного з жал гачка в її тіло. Повний функціональний монтаж оснастки може бути складений безпосередньо з основних компонентів, без приєднувальних і подовжувальних пристроїв, що мінімізує кількість компонентів при забезпеченні високого ступеня гнучкості оснастки. Схема розміщення стрижня в тілі приманки подібна розміщення, наприклад офсетного гачка, а напрямок можливого сповзання приманки із стержня протилежно напрямку стягуючого зусилля, що забезпечує високу міцність і надійність монтажу. При цьому загальна площина стрижня розташована в осьовій площині приманки, ділянки стрижня розташовані всередині тіла приманки в двох зонах проникнення, отвір для волосіні попереду головної частини приманки, забезпечуючи стійкість при переміщеннях оснащення. На один стрижень можливо натомість і в рівній мірі монтувати м'які приманки різних типів, а стрижень має достатню гостроту або додаткове загострення для легкого проколювання приманок як більш м'яких, наприклад поролонових, так і менш м'яких приманок, наприклад мертвих рибок. У монтажі на стрижень можна насаджувати м'які приманки з різними властивостями пружності та еластичності; це синтетичні силіконові приманки, такі як віброхвости, твістери, черв'яки, октопуси, імітації жаб, раків та інші; це поролонові, і пінопластикові приманки у формі рибок і в інших формах; це натуральні насадки тваринного походження, такі як мертві рибки та їх частини, живці, натуральні черви, наприклад виповзки, інші тварини насадки. На стрижні мінімальних габаритів можна монтувати мініатюрні і вузько тілі приманки, наприклад натуральні або синтетичні хробаки, і застосовувати, наприклад, в лові на ультралайтовий спінінг, або дропшот, а на стрижні великих розмірів можна монтувати великі насадки і гачки, і застосовувати, наприклад, у морському лові великих риб тролінгом. У першому випадку втрата природної гнучкості приманки може бути мінімальною. У монтажі можна застосовувати гачки різноманітних форм - простих і складних, різних розмірів, з різною кількістю жал, гачки складних форм функціонально можуть бути замінені на гачки з більш простими формами, часто стандартними. На одному монтажі можна шарнірно приєднувати вантажі різних форм, з вушком у вигляді очка, петлі або скоби, а також з наскрізним отвором, якщо йому відповідає форма і габарити приєднувальної петлі у вигляді отвору у стрижня, при цьому з'єднання залишається роз'ємним. Вантажі можуть бути тонучими, плаваючими, з нейтральною плавучістю, різних форм, розмірів, матеріалів виготовлення і бути приєднані до монтажу як за отвір у стрижня, так і за другу ногу стрижня, як шарнірно, так і обтискним способом. Вантажі можуть також бути в нероз'ємному поєднанні зі стержнями за типом джиг-головки, при цьому загальна площину стрижня розташована в осьовій площині вантажу. Самі вантажі можуть бути компонентами або частинами інших пристроїв - блешень, воблерів, девонів, спінербейтів, свімербейтів, літніх і зимових, або компонентами оснасток від інших способів лову, наприклад на бомбарди. 6 UA 99428 C2 5 10 15 20 25 30 35 40 45 50 55 60 Волосінь можна приєднати до отвору стрижня як вільними або тугим вузлом, так і через заводне кільце або пристрій що застібається, до отвору стрижня можна також приєднати повідці, жорсткі чи м'які, металеві або синтетичні. Для підвищення уловистості до стрижня можна шарнірно або обтискним способом приєднувати мініатюрні додаткові рибальські пристрої, що містять, наприклад, атрактанти, електромагнітні, або світлові компоненти з ефектом впливу на органи чуття у риб, а також проколюванні натуральні та штучні насадки і атрактанти. Монтаж приманки на стрижень можна робити швидко і за простою схемою, приманку потрібно проколоти і насадити на основний стрижень, а при необхідності заміни на відповідну по типорозміру приманку іншого типу, наприклад силіконову приманку на поролонову, також і зняти з нього. При цьому приманка може вже містити в своєму тілі гачком з вушком у вигляді петлі, отвору або вічка, або подвійний гачок з розсувною цівкою. За схемою монтажу приманку проколюють двічі стрижнем малого розміру в перерізі, і розміщують у двох зонах проникнення, це забезпечує як надійність монтажу, так і мінімум порушення цілісності приманки, після зняття приманки із стержня у приманки залишаються мінімальні зміни цілісності, можливі також і неодноразові повторні монтажі. У монтажі гачки приєднані до стрижня шарнірним з'єднанням по типу петля в петлю, що забезпечує гнучкість і уловистість оснащення, при цьому жала гачків можуть розташовуватися вільно поза тілом приманки, або кріпитися додатково в її тілі, гнучкість приманки в хвостовій частині при цьому зберігається разом з гачками. В одному монтажі можливе застосування декількох гачків, різних типів, розміщених на різних ділянках стрижня, і в різних ділянках приманки, що підвищує уловистість оснастки. При використанні на одній приманці замість офсетного гачка, рівного з ним за сумарною довжиною шарнірного монтажу з стрижня і гачка більш короткого і більше простої форми, але з рівним ефективним розміром зіва, підвищується гнучкість монтажу, і його уловистість. На готовому монтажі стрижня і приманки, гачки можна швидко приєднувати шарнірним з'єднанням, а також знімати, міняти на інші розміри або додавати без зняття приманки із стержня, що також підвищує мобільність і уловистість оснастки. Для підвищення уловистості оснастки, на довготілих приманках, або мертвих рибках, в монтажі можна шарнірно встановлювати додаткові гачки на подовжувальних ланках, жорстких або гнучких, гнучкість приманки на монтажі при цьому зберігається, а гнучкими металевими ланками можна обмотувати і стягувати, наприклад мертвих рибок, що підвищить міцність монтажу. При шарнірному типу петля в петлю монтажі вантажів з вушками у вигляді отворів, вантажі можна швидко приєднати до монтажу з стрижня будь-якої форми, приманки і гачків, можлива також швидка заміна вантажів, а також вантажів та гачків без зняття приманки із стержня. Це забезпечить гнучкість і підвищить уловистість оснастки в умовах швидко мінливих сили та напрямку води і вітру, глибини лову, наявності або появи підводних перешкод. Зібраний монтаж здатний забезпечити максимальну дальність закидання оснастки. Можливі монтажі з приєднанням волосіні до петлі стрижня у оснастки без вантажу, безпосередньо вузлом, або через приєднувальний пристрій, наприклад, заводне кільце або застібка, тоді оснастку можна буде використовувати як компонент в таких способах лову, як, наприклад, дропшот, сбіруліно, каролінські або техаська оснастка, інші спеціальні оснастки, що розширить сферу застосування основної універсальної оснастки. У процесі закидання і примусового проведення в товщі води приманка міцно з'єднана зі стрижнем, зберігає гнучкість і не сповзає з монтажу. Мінімальний набір оснасток, складений з приманок (також і з встановленими в них гачками), і відповідних їм за розмірами стрижнів, в комплекті або в зібраному монтажі можуть скласти необхідну кількість оснасток для конкретної риболовлі в конкретних умовах погоди і водойми, і зменшити їх загальну кількість в порівнянні з традиційними оснастками. На додаток до мінімального набору оснасток, мінімальний набір вантажів різних ваг і форм з вушками у вигляді отворів, або з отворами, відповідними приєднувальним розмірам сформованого отвору стрижня, можуть скласти необхідну кількість оснасток для джигового способу лову та зменшити їх загальну кількість у порівнянні з традиційними монтажами. Мінімальний набір стрижнів різних форм, типорозмірів і пружні, м'яких приманок потрібних типорозмірів і забарвлень, вантажів з вушками і стандартних гачків з вушками дозволяє збирати максимальну кількість і мінімізувати час необхідної заміни уловистих, що далеко закидаються, міцних і гнучких оснащень, необхідних і достатніх для зміни умов рибалки в конкретному місці. Суть винаходу пояснюють креслення, де на фіг. 1 зображена форма стрижня в загальній площині з отвором для волосіні у вигляді петлі і можливими напрямками кінцевих ділянок ніг. 7 UA 99428 C2 5 10 15 20 25 30 35 40 45 50 55 На фіг. 2 зображений фрагмент форми стрижня з фіг. 1 на вигляді збоку з зазором для приєднання пристроїв з вушком у вигляді отвору. На фіг. 3 зображено монтаж стрижня з фіг. 1 в загальній площині і приманки типу віброхвіст з зонами проникнення в осьовій площині приманки. На фіг. 4 зображена форма стрижня в загальній площині з додатковою прямою ділянкою та згином після прямої ділянки другої ноги і можливими напрямками кінцевих ділянок ніг. На фіг. 5 зображені фрагмент форми стрижня з фіг. 4 на вигляді збоку з зазором для приєднання пристроїв з вушком у вигляді отвору. На фіг. 6 зображено монтаж стрижня з фіг. 4 в загальній площині і приманки типу черв'як із зонами проникнення в осьовій площині приманки. На фіг. 7 зображена форма стрижня в загальній площині з додатковим згином перед крайовою ділянкою, та загостренням у кінцевої ділянки другої ноги, і можливими напрямками кінцевих ділянок ніг. На фіг. 8 зображено фрагмент форми стрижня з фіг. 7 на вигляді збоку з зазором для приєднання пристроїв з вушком у вигляді отвору. На фіг. 9 зображений монтаж стрижня з фіг. 7 в загальній площині і приманки типу поролонова рибка з зонами проникнення в осьовій площині приманки і зазором між ногами для розміщення приманки. На фіг. 10 зображений варіант форми стержня в загальній площині, виконаний у спільному нероз'ємному з'єднанні з вантажем-голівкою з матеріалів можливої щільності, плавучості і форми. На фіг. 11 зображений можливий варіант ділянки згинів перший ноги стрижня, який виконаний у вигляді півпетлі, з торцевою ділянкою та зазором для приєднання пристроїв з вушком у вигляді отвору. На фіг. 12 зображений варіант виконання ділянки згинів перший ноги стрижня, який виконаний у вигляді півпетлі, з торцевою ділянкою та його можливими напрямками, і зазором для приєднання пристроїв з вушком у вигляді отвору. На фіг. 13 зображено монтаж ділянки згинів перший ноги стрижня, який виконаний у вигляді півпетлі з її габаритними і приєднувальними розмірами, з торцевою ділянкою та її можливим напрямком, а також фрагмент пристрою типу блешня, приєднаного поздовжньо в загальній площині стрижня. На фіг. 14 зображений монтаж ділянки згинів першої ноги стрижня, яка виконана у вигляді півпетлі з U-подібною крайовою ділянкою з її габаритними і приєднувальними розмірами, а також фрагмент пристрою типу вантаж-головка, приєднаного поперечно в загальній площині стрижня. На фіг. 15 зображена форма стрижня в загальній площині з додатковим згином і прямою ділянкою після прямого ділянки першої ноги, і можливими напрямками опуклості додаткового згину і кінцевих ділянок ніг. На фіг. 16 зображений монтаж стрижня з фіг. 15 в загальній площині і приманки типу твістер з зонами проникнення в осьовій площині приманки, а також спінер-пелюстка і вертлюг, приєднані до отвору для волосіні у вигляді петлі. На фіг. 17 зображена форма стрижня в загальній площині з U-подібною у вигляді півпетлі крайовою ділянкою у першої ноги і в першому стійкому положенні. На фіг. 18 зображена форма стрижня з фіг. 17 на вигляді збоку, з U-подібною у вигляді півпетлі крайовою ділянкою в поперечній площині і зазором для приєднання пристроїв з вушком у вигляді отвору. На фіг. 19 зображена форма стрижня в загальній площині з U-подібною у вигляді півпетлі крайовою ділянкою першої ноги у другому стійкому положенні, кінцеві ділянки ніг в положенні застібки. На фіг. 20 зображена форма стрижня з фіг. 19 на вигляді збоку, з U-подібною у вигляді півпетлі крайовою ділянкою в поперечній площині. На фіг. 21 зображений варіант виконання ділянки згинів у вигляді петлі і U-подібної у вигляді півпетлі кінцевої ділянки першої ноги стрижня, з торцевою частиною. На фіг. 22 зображений вид збоку для фіг. 21, з U-подібною у вигляді півпетлі крайовою ділянкою та зазором для приєднання пристроїв з вушком у вигляді отвору. На фіг. 23 зображений монтаж в загальній площині стрижня в першому стійкому положенні з фіг. 16 і приманки типу твістер, і їх взаємне розташування перед першим поперечним проколюванням, точка та напрямок проколювання. 8 UA 99428 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 24 зображений монтаж в продовження фіг. 23 і взаємне розташування після першого проколювання і попереднього насадження приманки на стрижень, а також попередня установка додаткового пристрою на другу ногу стрижня. На фіг. 25 зображений монтаж в продовження фіг. 23 і взаємне розташування після другого проколювання і остаточного насадження приманки на стрижень у першому стійкому положенні, а також попередня установка гачка, застібки і волосіні на першу і додаткового пристрою на другу ноги стрижня. На фіг. 26 зображений монтаж в продовження фіг. 25 і взаємне розташування після остаточної установки гачка та вантажу на першу і додаткового пристрою на другу ногу стрижня, а також стрижень у другому стійкому положенні. Зображені також зони проникнення стрижня в приманку, напрямок примусового переміщення змонтованої оснастки і напрям стягування приманки із стержня. На фіг. 27 зображений готовий монтаж у другому стійкому положенні стрижня з U-подібною застібкою і з додатковим згином у першої ноги, приманки типу черв'як-твістер, гачків в різних ділянках приманки, вантажу-голівки, застібки і волосіні. Зображені також зони проникнення стрижня в приманку, напрямок примусового переміщення змонтованої оснастки і напрям стягування приманки із стержня. Запропонований пристрій являє собою пружний двоногий стрижень 1 по формі U-подібної півпетлі, у якої базовий сегмент 2, прямі ділянки 3, 4, ділянки згинів 5, 6, і кінцеві ділянки 7, 8 обох ніг розташовані в загальній площині 9, разом з основними 11, 12, і додатковими 14, 15, 16, 17, 22 згинами; стрижень сформований в розімкнутий контур (фіг. 1, 4, 7, 15, 17), або замкнутий контур у вигляді петлі з застібкою (фіг. 19). Кінцева ділянка другої ноги 8 (фіг. 17) у загальній площині 9, і крайова ділянка першої ноги стрижня у вигляді U-подібної півпетлі 19 в площині, яка поперечно перетинає загальну площину, дозволяють замкнути контур і сформувати пружну застібку (фіг. 19, 20). Зазор D дозволяє вільно приєднувати і переміщати будь-який пристрій з вушком у вигляді отвору, приєднаний до стрижня 1 по типу петля в петлю через торець 23 кінцевої ділянки першої ноги стрижня (фіг. 17, 18, 21, 22). В одному типорозмірі стрижень з розімкненим контуром можна виконати з матеріалів з великим модулем пружності, ніж у стрижня з меншим модулем і замкнутим контуром для забезпечення рівної жорсткості у монтажу. Стрижні декількох типорозмірів, а також розмірів відповідних формі конкретної приманки можна виготовити самостійно, наприклад, на рибалці, при наявності пружинного дроту потрібного діаметру і пружності, кількох простих слюсарних інструментів, необхідних для операцій гнуття з пластичною деформацією, і обрізки дроту. Стрижні з усього ряду можливих форм і типорозмірів можна виготовити, наприклад, гнучкою з прутків або дротів відповідних матеріалів з необхідними властивостями, або, наприклад, штампуванням, або різкою з листових матеріалів. Стрижні можна виготовити з одного цілого шматка матеріалу, або з'єднати з частин роз'ємним або нероз'ємним способом, а також нанести різні антикорозійні і колірні покриття поверхні. Форму стрижня 1 можна перетворити у форми з різними габаритними і приєднувальними розмірами, а разом з взаємною зміною радіуса кривизни базового сегмента 2, довжин прямих ділянок ніг 3, 4, 6, 7, 8, і радіусів кривизни згинів 11, 12, 14, 15, 16, 22 розмірів зазорів між ногами стрижня А можна отримати форми, що відповідають типорозмірам конкретної приманки, або приманок 25 різних форм і типів матеріалів виготовлення, але близьких по типорозмірам (фіг. 3, 6, 9, 16, 26, 27). Можна також підібрати і призначити матеріали для виготовлення стержня з межами пружності, достатніми для відповідності розгинаючим силам, меж пружності необхідних гачків і міцності волосіні на розрив в конкретній оснастці. При цьому додатковий опір пружної або пластичної деформації стрижня надасть приманка, насаджена на стержень, що дозволить застосувати в оснащенні стрижень з меншою межею пружності, або з меншими поздовжніми розмірами. Ділянка згинів першої ноги стрижня 5 у вигляді петлі (фіг. 1, 2, 4, 5, 7, 8, 15, 21), або півпетлі (фіг. 11, 12, 13, 14, 17, 27), виконаний як вушко з отвором для приєднання волосіні або вантажуголовки, а зазор В дозволяє вільно або примусово з подоланням пружною деформації стрижня переміщати будь-який пристрій з вушком у вигляді отвору, приєднаний до стрижня по типу петля в петлю через торець кінцевої ділянки першої ноги стрижня 23 (фіг. 2, 5, 8, 11, 12, 13, 14, 15, 17). Пристрій працює таким чином, що на стрижень 1 з вушком 5 для волосіні можна монтувати м'які приманки, наприклад силіконові рибки типу твістера, віброхвоста або поролонові рибки, за 9 UA 99428 C2 5 10 15 20 25 30 35 40 45 50 55 60 схемою, подібною монтажу на офсетному гачку, тільки подвійне проколювання тіла приманки 25 потрібно проводити в зворотній послідовності (фіг. 23, 24, 25, 26). Стержень 1 потрібно накласти на рибку 25 вздовж і в довжину так, щоб вушко 5 і U-подібна застібка 19 першої ноги трохи виступало назовні за головну частину 13 рибки, помітити точку 46 на тілі рибки, віддалену від її головної частини на відстані рівної довжині накладеного стрижня (фіг. 23). Рибку потрібно проколоти в точці 46 торцем 24 кінцевої частини другої ноги стрижня в напрямку 47 поперек і наскрізь, потім рибку перемістити по стрижні 1 в зоні проколу 48 до упору в зоні U-подібної застібки 19 і вушка 5 першої ноги стрижня 1 (фіг. 23, 24). Потім кінцеву ділянка 8 другої ноги стрижня потрібно накласти на тіло рибки 25 уздовж її подовжньої осі 10, і при необхідності пружно розтягнути рибку, проколоти рибку повторно в осьовому напрямку 49 і насадити на стрижень в зоні другого проколу 50 (фіг. 24). Потім вивести кінцеву ділянка 8 стрижня 1 назовні приблизно посередині торця головної частини рибки 13, приблизно в точці вводу гачків при звичайному монтажі, наприклад на офсетний гачок (фіг. 24). Рибку 25 потрібно знову перемістити по стрижні 1 у першому стійкому положенні 20 і розправити до стану природної форми легким потягуванням за хвостик до упору в зоні першого поперечного проколу 48 і розміщення в зазорі А (фіг. 9, 16, 26) і застебнути стрижень у другому стійкому положенні 21 (фіг. 25, 26). Можна перевірити надійність, міцність і гнучкість монтажу, якщо потягнути в протилежні сторони за виступаюче вушко 5 стрижня і вільний хвостик рибки 25 (фіг. 26). Проколене тіло рибки може отримати мінімальні пошкодження, порівнянні з ушкодженнями від проколів гачками. Повторні монтажі можуть додати малі пошкодження цілісності рибки, рибку можна використовувати багаторазово. Приманка 25 розташована вздовж осьової лінії 10 на стержні 1 в загальній площині 9, має першу 48 і другі 50 зони проколу, вушко 5 розташовані в головній частині 13 і спереду приманки і направлено у бік примусового руху J і протилежно напрямку Н стягування рибки з монтажу (фіг. 26, 27). До зібраного монтажу стрижня 1 і приманки 25 можна приєднати шарнірним з'єднанням гачки з вушками у вигляді отворів з різною кількістю жал. Потрійний гачок 29 можна приєднати через торець 23 кінцевої U-образної ділянки першої ноги 19 стрижня, з подальшим переміщенням по стрижні 1, як по напрямній до упору в приманку 25 в точці входу стрижня в тіло приманки 46 (фіг. 25). Зняття і заміну гачка 29 можна робити без зняття приманки 25 з стержня 1, гачок 29 можна залишити вільним, або занурити найближчим жало гачка в тіло приманки 25, вільні жала при цьому спрямовані в бік примусового переміщення оснащення в процесі лову J (фіг. 26). Стержень 1 потрібно перевести з першого сталого стану 20 у другий 21, застебнути, і приєднати до волосіні 26 через застібку 32, тепер змонтована оснастка готова до лову риби (фіг. 25, 26, 27). Також до монтажу замість волосіні можна приєднати вантаж 30 з вушком у вигляді отвору, а до вантажу 30 приєднати волосінь 26 через застібку 32 (фіг. 25, 26, 27). У тілі рибки з видовженою формою 25 може бути попередньо встановлено одинарний гачок з вушком 27, при монтажі пристрою та першому проколюванні наскрізь можна шарнірно приєднати встановлений гачок 27, а також і інші додаткові гачки 29 (фіг. 27). До монтажу через вушко гачка і другу петлю 22 стрижня можна також приєднати розсувний подвійний гачок 28, закріпити два зсунутих цівки гачка між тілом рибки і першої ногою стрижня 1 (фіг. 27). Так рибку можна оснастити гачками в головний, середній і хвостовій частинах. Додаткові пристрої 45, що містять, наприклад атрактанти, електромагнітні або світлові подразники органів чутливості риб також можна розмістити на другій нозі стрижня 1 шарнірним, або обтискним способом приєднання на зовнішньої ділянці стержня 14, до зони другого проколювання 49, або перемістити в тіло приманки (фіг. 24-26). Там же можна розмістити натуральні та штучні насадки способами проколювання або обтиску. У монтажу зі знятим вантажем 30 до вушка стрижня 5 можна вузлом приєднати волосінь 26, наприклад, від каролінської оснастки, оснастки дропшот, або пристебнути застібку 32 повідця будь-якій іншій оснастці з вантажем, можна закидати, або опускати, наприклад даунригером (фіг. 26, 27). Замість вантажу 30 можна шарнірно приєднати до вушка 5 стрижня 1 іншу риболовну приманку, наприклад, через вертлюжок 35 спінер-пелюстка 33 по типу петля в петлю в оснащенні типу спінер-бейт (фіг. 16), або блешню з вушком у вигляді отвору. Зібрану снасть можна використовувати при спінінгових способах лову (фіг. 3, 6, 9, 16, 26, 27). Заміну гачків, і, або вантажу-головки, приєднаних до першої ноги можна зробити в зворотній послідовності без зняття приманки із стержня. Монтаж пристрою з приєднувальним наскрізним отвором 34, наприклад, вантажу-головки, відповідним за габаритами приєднувальним розмірам Е і F, і вушка стрижня 5 можна зафіксувати після приєднання за ділянку вушка стрижня що виходить назовні з вантажу-головки, наприклад застібкою 32, прикріпленою до волосіні 26, або повідця (фіг. 13, 14). Подібним шляхом можна приєднувати до монтажу замість вантажу-головки інші спінінгові приманки, 10 UA 99428 C2 5 10 15 20 25 30 35 40 45 50 55 60 наприклад блешню, за наявності у них відповідних приєднувальних готових отворів, або зроблених додатково, якщо це можливо. Форми стрижня можуть мати додаткові згини або вигини на кожній з ділянок ніг для поліпшення функціональності, наприклад більшої свободи розміщення вушка гачка 29 на стержні 1 і приманки 25 у разі приєднання на ділянці 15 (фіг. 27). Різні форми стержня можуть бути виконані нероз'ємним з'єднанням з вантажем або приманкою, наприклад блешнею, з матеріалів різної щільності, плавучості і форми. При цьому вантаж або приманка, наприклад блешня, 30 розташовані на першій нозі 3 в загальній 9 і осьової площини 10, вушко стрижня 5 розташовані з головної частини, а решта ділянки в хвостовій частині вантажу або приманки (фіг. 10). Зібрану оснастку можна повністю і швидко розбирати, що дозволяє комбінувати оснастку, виходячи з конкретних умов лову і наявного арсеналу, що відповідають один одному компонентів. Можна зібрати повний функціональний монтаж оснастки безпосередньо з основних компонентів, без приєднувальних і подовжувальних пристроїв. При монтажі, наприклад мертвої рибки, приманку 25 можна додатково стягнути і зміцнити на стержні декількома зовнішніми витками м'якого дроту, а торцева частина кінцевої ділянки другої ноги 18 може бути загострена для полегшення проколювання приманки, або виконана як гачок з жалом і борідкою (фіг. 7, 9, 15). Перед виїздом на рибалку можна попередньо зібрати різні набори і комплекти оснасток і компонентів оснасток: комплект з приманки та відповідного їй стрижня; комплект з приманки з гачком та відповідного їй стрижня; комплект з приманки з гачком та відповідного їй стрижня, встановленого в приманці; комплект з приманки з гачком та відповідного їй стрижня, встановленого в приманці з вантажем, або відповідною частиною іншої приманки, приєднаної шарнірним способом, як тандем, або роз'ємним з'єднанням за відповідними приєднувальних розмірах. За відповідності умовам лову в монтажі замість гачків складних форм можна застосовувати гачки простих форм. Варіанти виконання оснащення з розташуванням вушка стрижня ближче до середньої частини приманки на монтажі дозволять проводити лов риби з вертикальним опусканням приманки, а розташування отвору спереду головної частини приманки - як вертикальне переміщення приманки, так і горизонтальне різними способами проводки, в різних шарах води, в різних умовах вітру, течії води. Таким чином, у порівнянні з прототипом використання Основної універсальної оснастки дозволяє стрижню, як основному несучому пристрою, більш надійно насаджувати й утримувати від сповзання м'які приманки різних типів і зберігати в монтажі їх природну форму, гнучкість і цілісність; приєднувати шарнірним способом і замінювати гачки різних типів, вантажі, та інші пристрої; розміщувати декілька гачків в одному монтажі і в різних частинах приманки; забезпечити високу дальність закидання і уловистість оснастки, і примусове її переміщення різними відомими способами в будь-яких напрямках і шарах води. Заміну гачків і вантажів, необхідні за умов лову, що змінилися, можна проводити в основному без зняття приманки з монтажу. Нові можливості лову з'являться при шарнірному типу петля в петлю, або рознімному з'єднанню готової оснастки з приманками інших типів, наприклад блешнями, через їх елементи приєднання, типу вушко або наскрізний отвір, або нероз'ємному з'єднанні стрижня з приманками інших типів. Джерела інформації:: 1. Кузьмин К. Джиг-спиннинг ДАИРС. - М.: изд-тво "Дом Рученькиных", 2005 г. 2. Братья Щербаковы Ловля щуки, Популярная энциклопедия для рыболовов-любителей, Издательство "E-plus Publithiong", 1999 г. 3. Щербаков В.Г., Щербаков Д.Г. Современный спиннинг. - М.: ООО "Издательство Астрель", 2003 г. 4. Журнал "Рыбачьте с нами", 2010, Выпуск 17. 5. Patent US 2,476,126 July 12, 1949 6. Patent US 2,755,593 July 24, 1956 7. Patent US 2,871,611 Feb. 3, 1959 8. Patent US 4,841,665 Jun. 27, 1989 9. Patent US 5,237,772 Aug. 24, 1993 10. Patent EP 0 689 764 Al 03.01.1996 11. Patent US 5,664,364 Sep. 9, 1997 11 UA 99428 C2 5 12. Patent US 5,784,827 Jul. 28, 1998 13. Патент RU 2204245 C2 18.04.2001 14. Patent US 6,219,956 B1 Apr. 24, 2001 15. Patent WO 2005/004595 A1 20.01.005 16. Patent DE 20 2010 016 560 U1 2011.05.05 17. Patent US 2011/0214334 A1 Sep. 8, 2011 18. Прототип Patent US2011214334 Priority date: 2010-03-04 Timothy Jon DeMarais. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Основна оснастка, виконана як пружний стрижень U-подібної форми зі згинами в загальній площині, перший з яких формує базовий сегмент для двох ніг, кожна нога після базового сегмента має пряму ділянку різних довжин, далі ділянку згинів, і ще далі крайову ділянку; стрижень виконаний з можливістю розташування та утримання від сповзання двічі проколотої м'якої приманки в загальній площині, вздовж першої ноги і поздовжньої осі приманки, і в зазорі між прямою ділянкою на першій нозі і ділянкою згинів на другій нозі з розташуванням крайових ділянок в тілі приманки; також стрижень виконаний з можливістю приєднання до нього гачків і вантажів-головок з вушками у вигляді отворів по типу петля в петлю, яка відрізняється тим, що ділянка згинів першої ноги сформована як отвір для волосіні у вигляді півпетлі або петлі з віддаленими або зближеними кінцями; ділянка згинів другої ноги має Z-подібну форму і спрямована другою опуклістю після прямої ділянки до першої ноги; крайові ділянки мають різні напрямки з можливістю часткового або повного їх розташування поза тілом приманки, також поза тілом приманки можуть бути розташовані пряма ділянка з ближньою частиною базового сегмента і ділянка згинів, з крайовою ділянкою або без неї, першої ноги, і перший згин після прямої ділянки другої ноги, обидві ноги спрямовані до голови, а базовий сегмент - до хвоста приманки. 2. Оснастка по п. 1, яка відрізняється тим, що стрижень утворює, між базовим сегментом і прямою ділянкою другої ноги та в загальній площині, додаткову пряму ділянку і далі додатковий згин, який спрямований опуклістю від першої ноги стрижня; додаткові пряма ділянка і згин частково або повністю можуть бути розташовані поза тілом приманки. 3. Оснастка по п. 2, яка відрізняється тим, що стрижень, між ділянкою згинів другої ноги Zподібної форми і перед крайовою ділянкою, утворює в загальній площині спочатку додаткову пряму ділянку, а далі додатковий згин, який спрямований опуклістю до першої ноги стрижня, а сама крайова ділянка спрямована від першої ноги стрижня. 4. Оснастка по п. 3, яка відрізняється тим, що стрижень між прямою ділянкою і ділянкою згинів першої ноги спочатку утворює додатковий згин у вигляді петлі або півпетлі в загальній площині, який спрямований опуклістю до другої ноги або від неї, а далі додаткову пряму ділянку, яка віддалена або наближена до другої ноги стрижня. 5. Оснастка по п. 4, яка відрізняється тим, що крайова ділянка першої ноги стрижня сформована як U-подібна півпетля та спрямована опуклістю до другої ноги і розташована у площині, яка поперечно перетинається з загальною площиною стрижня; крайова ділянка другої ноги розташована всередині або зовні вигину U-подібної півпетлі першої ноги стрижня; стрижень формує замкнутий контур у вигляді петлі і пружну застібку та має два сталих положення. 6. Оснастка по п. 5, яка відрізняється тим, що крайова ділянка другої ноги сформована як Uподібна півпетля, яка спрямована опуклістю назовні, причому її торцева частина наближена до першої ноги, а стрижень в застебнутому положенні формує другу петлю або півпетлю з ділянкою згинів біля першої ноги стрижня. 7. Оснастка по п. 6, яка відрізняється тим, що стрижень має різні габаритні і приєднувальні розміри, розміри прямих ділянок і кутів між ними, радіуси кривизни згинів, зазори між ногами, межі пружності матеріалу з якого його виконують, ділянки пластичних деформацій, відповідати розмірам і формам приманки, силам, що розгинають, і міцності волосіні на розрив. 8. Оснастка по п. 7, яка відрізняється тим, що стрижень виготовлений з різних матеріалів, наприклад, гнутий з цілісного прутка з поперечним перерізом різних форм, наприклад, нержавіючого пружинного дроту або може бути вирізаний, наприклад, з листа пружною нержавіючої сталі, а також мати різні антикорозійні і колірні покриття поверхні. 9. Оснастка по п. 8, яка відрізняється тим, що стрижень виготовлений цілісним або складеним з рознімних і нероз'ємних частин. 10. Оснастка по п. 9, яка відрізняється тим, що перехресні частини петлі або зближені частини півпетлі ділянки згинів першої ноги стрижня, торкаются або мають зазор, достатній для вільного 12 UA 99428 C2 5 10 15 20 25 30 35 або примусового шарнірного переміщення по стрижню основних компонентів монтажу та інших рибальських приманок або пристроїв, через відповідне їх вушко у вигляді отвору. 11. Оснастка по п. 10, яка відрізняється тим, що приєднувальні і габаритні розміри петлі або півпетлі ділянки згинів першої ноги стрижня виконані такими, що відповідають приєднувальним розмірам наскрізних отворів у різних риболовних вантажах, приманках і пристроях, а також можуть приєднувати роз'ємним з'єднанням відповідні різні рибальські вантажі, приманки та пристрої. 12. Оснастка по п. 11, яка відрізняється тим, що стрижень має на обох ногах додаткові внутрішні згини у вигляді півпетлі, які можуть бути розташовані як у загальній площині стрижня, так і в площині, яка перетинається з нею поздовжньо; стрижень також має ділянки різної форми в поперечному перерізі; крайова ділянка другої ноги стрижня може бути загострена для полегшення проколювання м'якої приманки або риби, мати жало і борідки як у гачка. 13. Оснастка по п. 12, яка відрізняється тим, що на стрижень можна насаджувати через вушко і на торці кінцевих ділянок ніг, шарнірно переміщати, виводити назовні і приєднувати за типом петля в петлю гачки, вантажі та інші рибальські пристрої з вушками у вигляді отворів. 14. Оснастка по п. 13, яка відрізняється тим, що на монтажі стрижня і м'якої приманки, стрижень може шарнірно приєднувати до першої ноги і переміщати гачки і/або вантажі з вушками у вигляді отворів і інші ланки рибальських пристроїв і лісок до точки входу ділянки базового сегмента стрижня в м'яку приманку. 15. Оснастка по п. 13, яка відрізняється тим, що перша нога стрижня нероз'ємно з'єднана з вантажем, або іншим пристроєм, наприклад блешнею; осьова площина вантажу розташована в загальній площині стрижня, ділянка згинів першої ноги стрижня розташована в головній частині, а пряма ділянка в хвостовій частині вантажу; вантаж або інший пристрій може бути виконаний з матеріалів різної щільності, плавучості і форми. 16. Оснастка по п. 15, яка відрізняється тим, що при монтажі м'якої приманки, стрижень може шарнірно приєднувати встановлені в тілі м'якої приманки гачки з вушками у вигляді отворів разом з приманкою. 17. Оснастка по п. 16, яка відрізняється тим, що при монтажі м'якої приманки на стрижень, стрижень може шарнірно приєднувати і переміщати гачки і вантажі з вушками у вигляді отворів і інші ланки рибальських пристроїв і лісок і розміщувати їх на зовнішньої ділянці другої ноги між зонами проникнення в тіло приманки, а також насаджувати чи приєднувати обтискним способом до цієї ділянки харчові насадки, або пристрої, які впливають на органи чуття у риб. 18. Оснастка по п. 17, яка відрізняється тим, що містить в єдиному монтажі або комплекті стрижень, м'яку приманку з еластичного і пружного матеріалу, гачки, вантаж різних форм, розмірів та матеріалів виготовлення і інші спінінгові приманки, такі, як, наприклад, блешня, воблер, спінербейт, девон, свімербейт та інші. 13 UA 99428 C2 14 UA 99428 C2 15 UA 99428 C2 16 UA 99428 C2 17 UA 99428 C2 18 UA 99428 C2 19 UA 99428 C2 20 UA 99428 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 21
