Ручний одноразовий вогнегасильний імпульсний пристрій

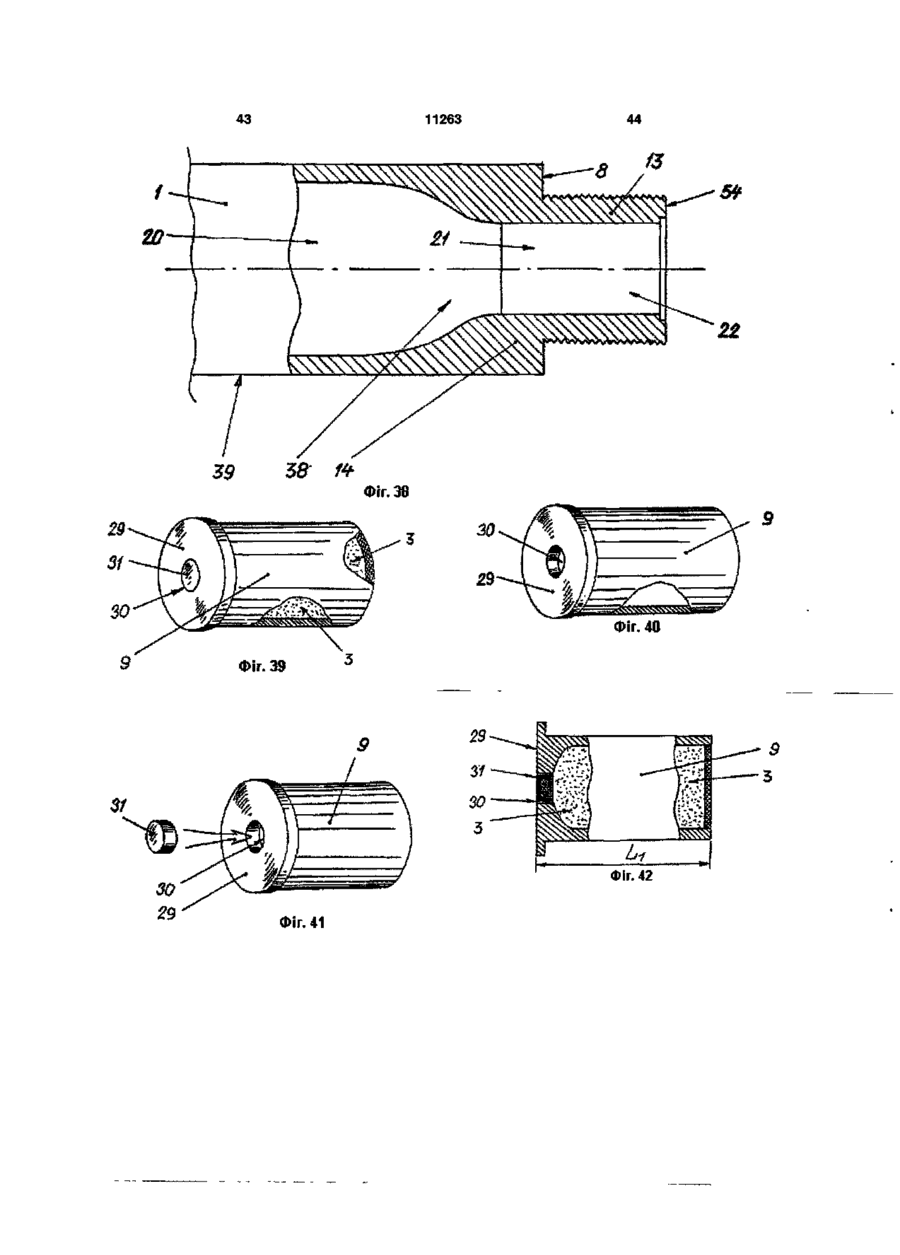

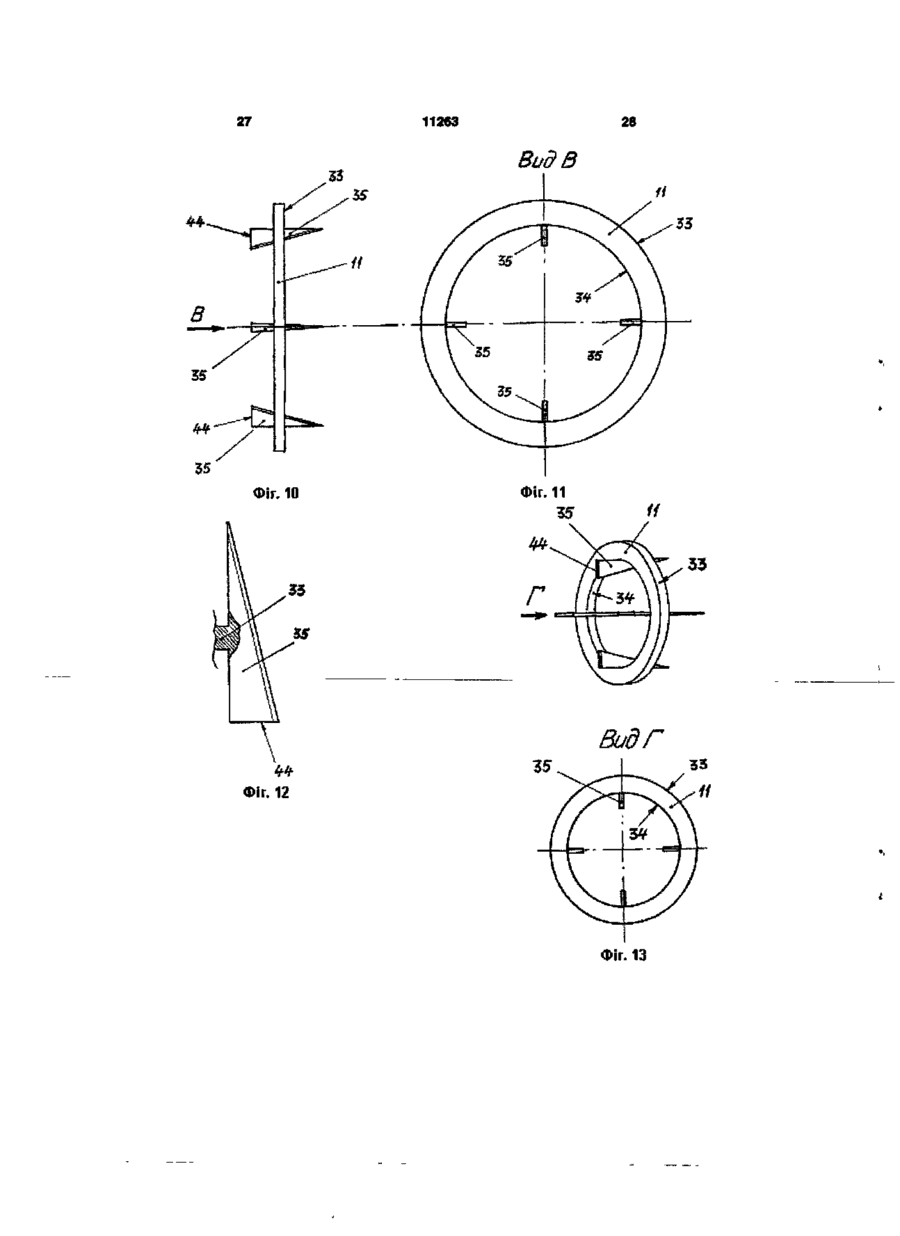

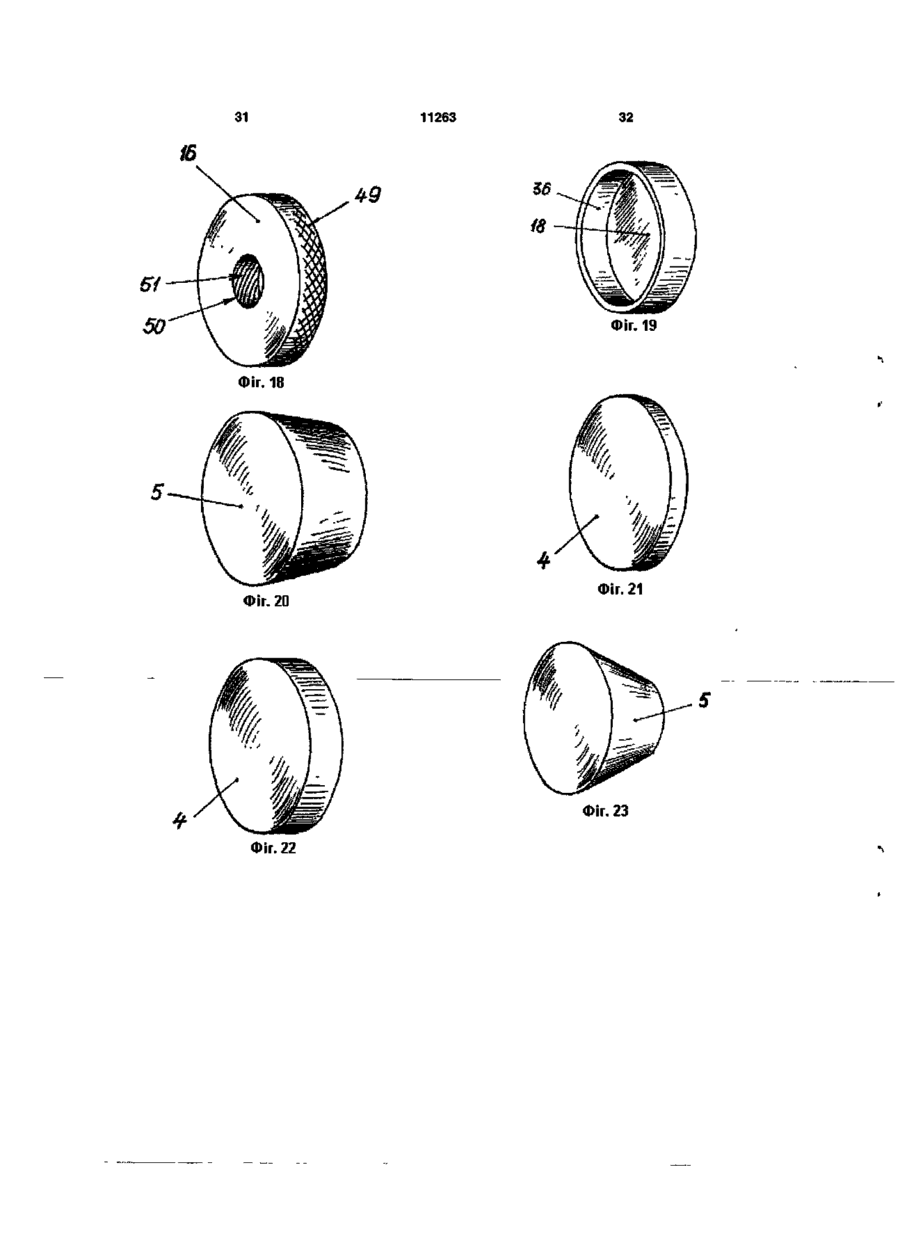

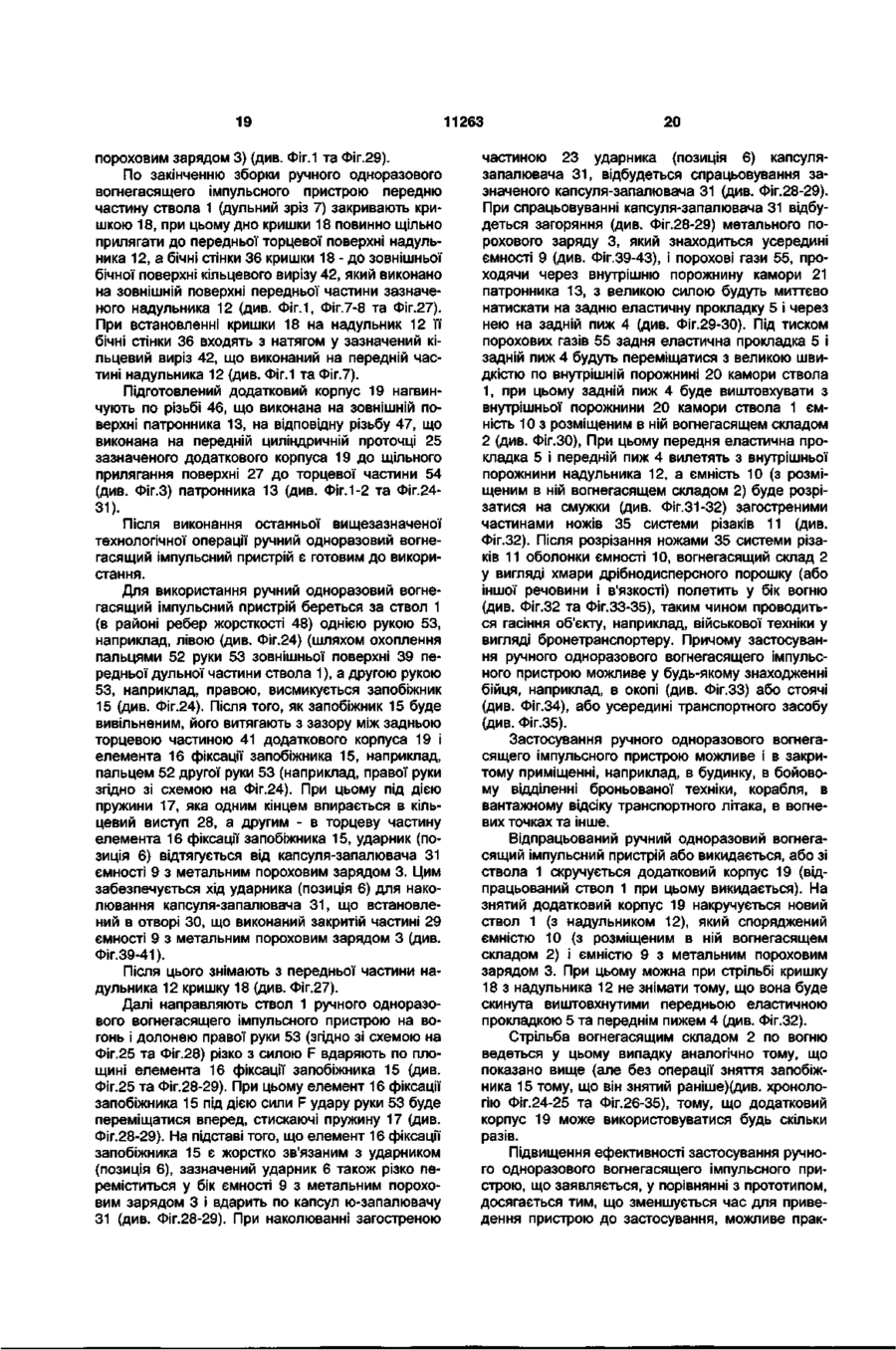

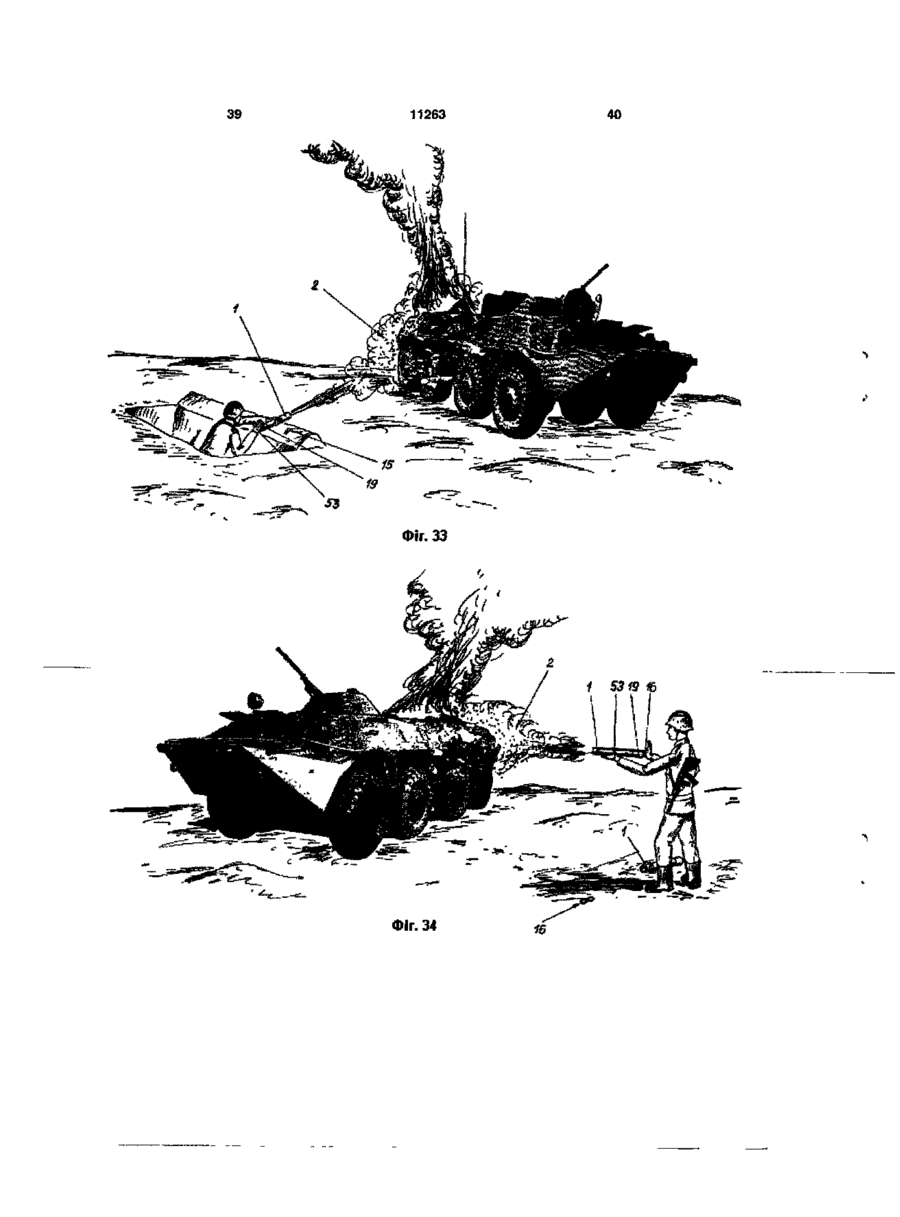

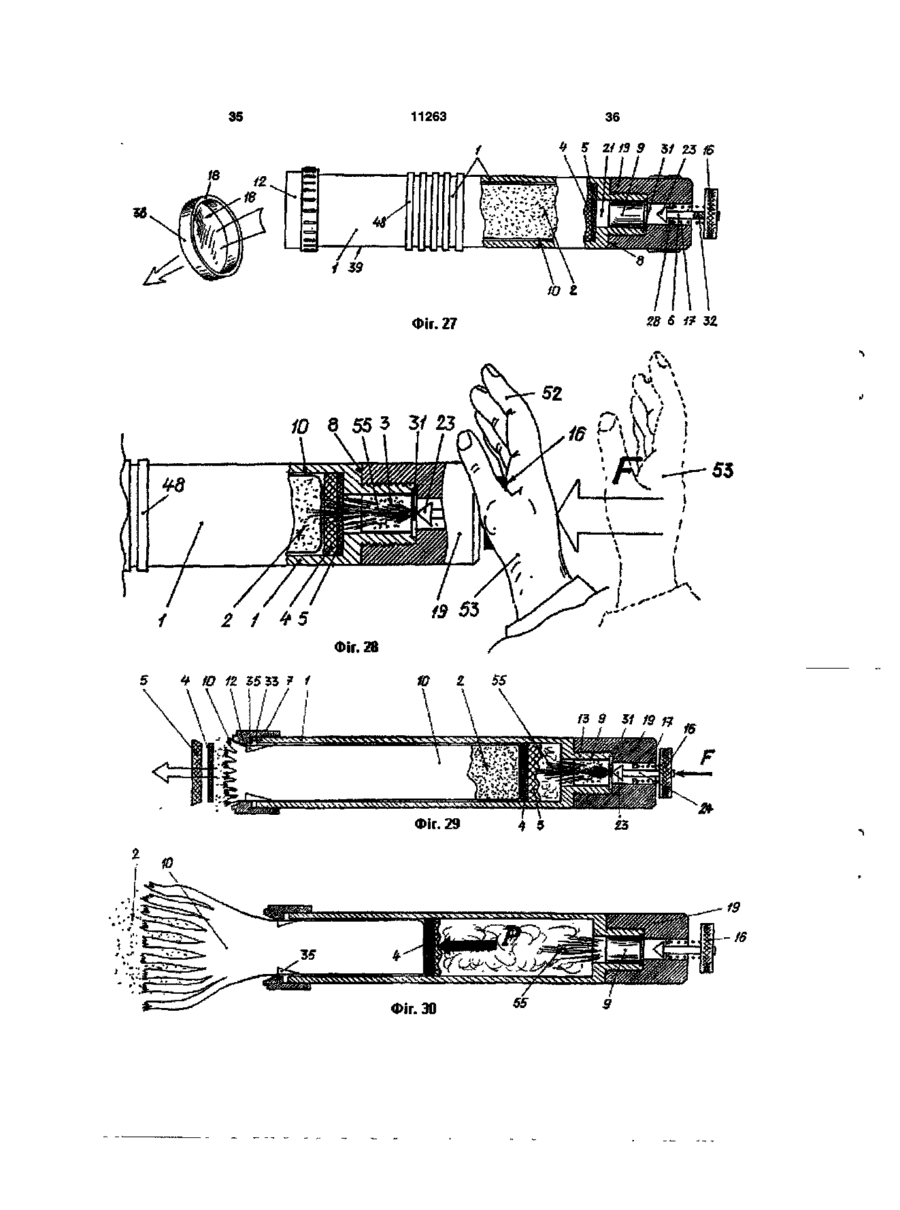

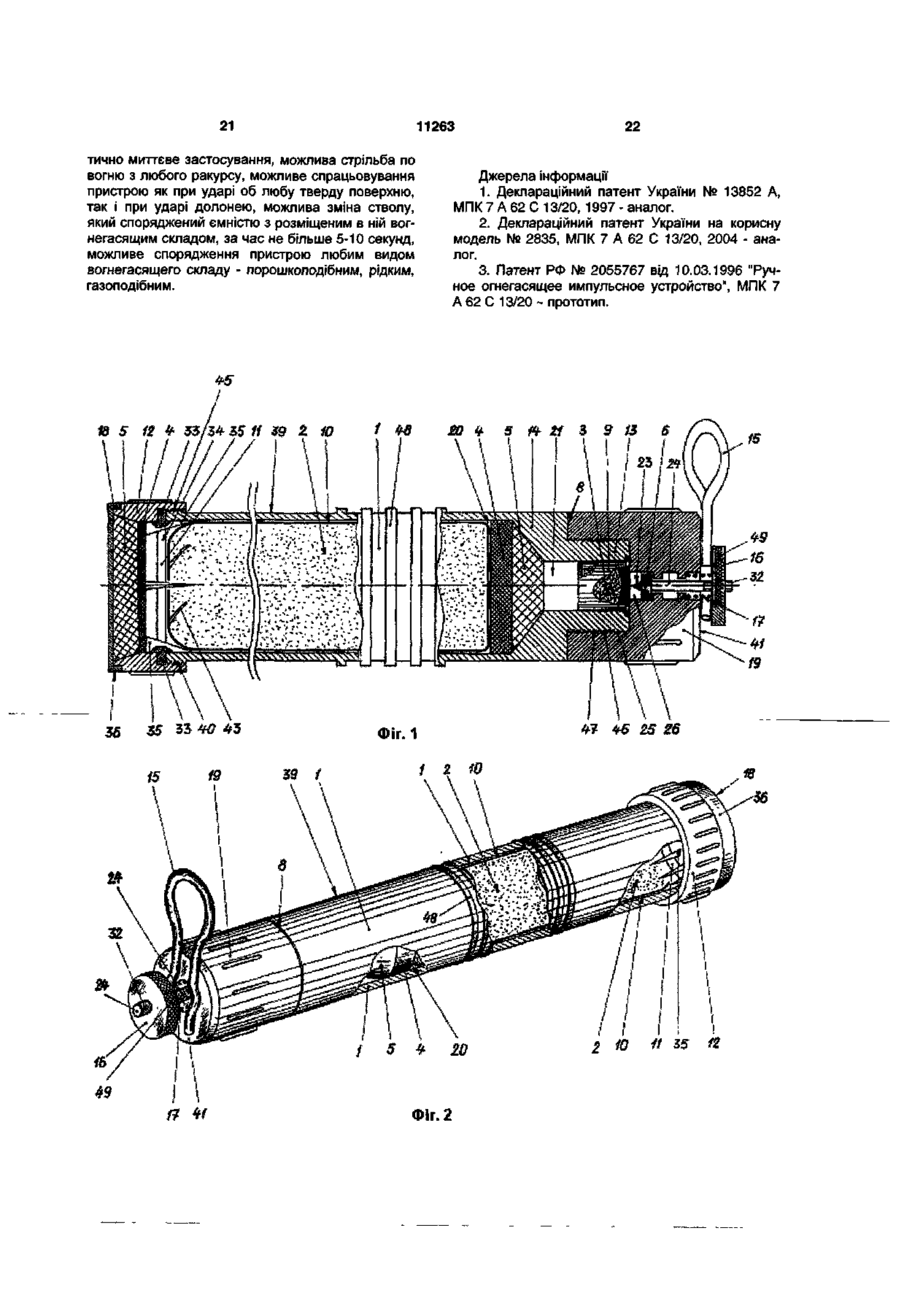

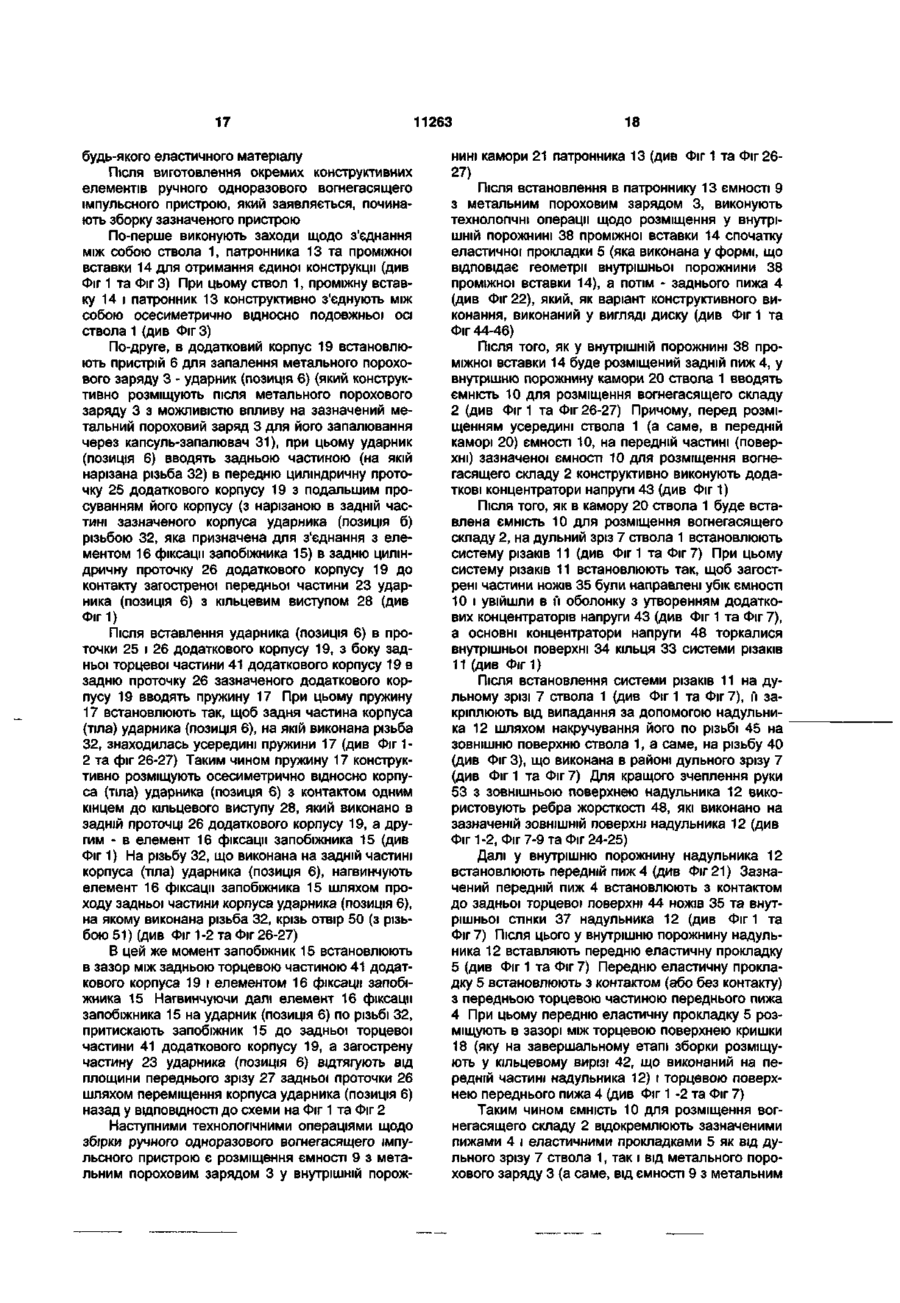

1. Ручний одноразовий вогнегасильнии імпульсний пристрій, який містить ствол з розміщеними в ньому вогнегасильним складом і метальним пороховим зарядом, пижі, еластичні прокладки і пристрій для запалення метального порохового заряду, при цьому вогнегасильнии склад відокремлений зазначеними пижами і еластичними прокладками як від дульного зрізу ствола, так і від метального порохового заряду, а пристрій для запалення метального порохового заряду і зазначений метальний пороховий заряд розміщені у задній частині ствола вісесиметрично останньому, причому пристрій для запалення метального порохового заряду розміщений після метального порохового заряду з можливістю безпосереднього впливу на метальний пороховий заряд для його запалювання, який відрізняється тим, що він додатково містить ємність для розміщення метального порохового заряду, ємність для розміщення вогнегасильного складу, систему різаків, надульник, патронник, проміжну вставку, запобіжник, елемент фіксації запобіжника, пружину, кришку і додатковий корпус для розміщення в ньому пристрою для запалення метального порохового заряду, при цьому ствол і патронник виконані у вигляді тонкостінного циліндра постійної товщини, внутрішня порожнина камори ствола з'єднана з внутрішньою порожниною камори патронника через проміжну вставку, ствол, проміжна вставка і патронник з'єднані між собою вісесиметрично відносно ствола, проміжна вставка виконана з плавним або іншої форми переходом від внутрішнього діаметра ствола в отвір патронника, пристрій для запалення метального порохового заряду виконаний у вигляді ударника із загостреною передньою частиною і профільованим корпусом, додатковий корпус містить циліндричні проточки різного діаметра, які виконані усередині зазначеного корпуса, передня циліндрична проточка додаткового корпуса з'єднана із задньою циліндричною проточкою по поверхні, яка відповідає торцевій поверхні патронника, в задній циліндричній проточці виконаний один або більше кільцевих виступів для упору пружини і ударника, метальний пороховий заряд розміщений в ємності для розміщення зазначеного метального порохового заряду, ємність для розміщення метального порохового заряду виконана у вигляді тонкостінного циліндра із однією закритою частиною, зазначена закрита частина ємності для розміщення метального порохового заряду містить отвір з розміщеним в ньому капсулемзапалювачем, в задній частині корпуса ударника виконана різьба для з'єднання з елементом фіксації запобіжника, система різаків виконана у вигляді кільця з жорстко закріпленими на його внутрішній поверхні ножами, кришка виконана у вигляді тонкостінної пластини із загнутими в кільце бічними стінками, надульник виконаний у вигляді циліндра зі змінною товщиною стінки відносно його подовжньої осі, внутрішня порожнина проміжної вставки виконана або конусоподібної або кульової, або еліпсоподібної, або будь-якої іншої геометричної форми, еластична прокладка, що розміщена за заднім пижем в районі проміжної вставки, виконана геометричної форми, що відповідає формі внутрішньої порожнини зазначеної проміжної вставки, запобіжник виконано вигнутої форми, що забезпечує охоплення різьбової частини корпуса ударника, причому система різаків встановлена між дульною частиною ствола і надульником, на зовнішній поверхні дульної частини ствола виконана різьба, пристрій для запалення метального порохового заряду розміщений у циліндричній проточці меншого діаметра, що виконана в додатковому корпусі, запобіжник встановлений між задньою торцевою частиною додаткового корпуса і елементом фіксації запобіжника, пружина розміщена вісесиметрично відносно корпуса ударника з контактом одним кінцем до кільцевого виступу, який виконано на проточці з меншим діаметром, а другим - в елемент фіксації запобіжника, кришка установлена в кільцевому вирізі, який виконано на зовнішній поверхні передньої частини надульника, на передній частині ємності для розміщення вогнегасильного складу виконані концентратори напруги, передній пиж встановлений з контактом до торцевих поверхонь ножів, кільце системи різаків виконано товщиною, що дорівнює товщині ствола в СО со CM < 11263 його дульній частині, мінімальний діаметр внутрішньої порожнини надульника дорівнює внутрішньому діаметра ствола, на внутрішній поверхні задньої частини надульника виконана різьба, яка відповідає різьбі, що виконана на дульній частині ствола, внутрішня стінка передньої частини надульника виконана конусоподібною з переходом в частину з мінімальним внутрішнім діаметром, передня еластична прокладка розміщена у внутрішній порожнині передньої частини надульника в зазорі між торцевою поверхнею кришки і торцевою поверхнею переднього пижа, задній пиж встановлено в районі переходу проміжної вставки в стінку ствола, задню еластичну прокладку встановлено у внутрішній порожнині проміжної вставки, ствол виконаний з товщиною стінки меншою, ніж товщина стінки патронника, ствол виконаний за зовнішнім діаметром більшим, ніж патронник, на зовнішній поверхні патронника виконана різьба, довжина патронника не менша довжини ємності з розміщеними в ній капсулем-запалювачем і метальним пороховим зарядом, зовнішній діаметр ствола виконаний по відношенню до зовнішнього діаметра додаткового корпуса або рівним або меншим, або більшим діаметром, передня циліндрична проточка додаткового корпуса виконана більшою за внутрішнім діаметром, ніж задня проточка, на внутрішній поверхні проточки з більшим діаметром виконана різьба, що аналогічна за параметрами різьбі, яка виконана на зовнішній поверхні патронника, на зовнішній поверхні ствола, надульника та додаткового корпуса виконані ребра жорсткості, ребра жорсткості, які виконано на стволі, розміщено в центральній частині зазначеного ствола, зовнішня поверхня ствола, надульника і додаткового корпуса виконана гладкою або шорсткуватою, або у будь-якому іншому варіанті конструктивного виконання, ствол, надульник та додатковий корпус виконано або з металу, або з будь-якого іншого міцного матеріалу, прозорого або непрозорого, ємність для розміщення вогнегасильного складу виконана з тонкостінного паперового, пластикового або гумового еластичного матеріалу, прозорого або непрозорого. 2. Ручний одноразовий вогнегасильний імпульсний пристрій за п. 1, який відрізняється тим, що ребра жорсткості, які виконано на стволі, розміщено в поперечному напрямку, а ребра жорсткості, які виконано на надульнику та додатковому корпусі, розміщено в подовжньому напрямку. 3. Ручний одноразовий вогнегасильний імпульсний пристрій за п. 1, який відрізняється тим, що кількість ножів, що закріплені на кільці системи різаків, виконана більше одного. 4. Ручний одноразовий вогнегасильний імпульсний пристрій за п. 1 та п. З, який відрізняється тим, що ножі, що закріплені на кільці системи різаків, закріплені симетрично або несиметрично відносно площини кільця. 5. Ручний одноразовий вогнегасильний імпульсний пристрій за п. 1, який відрізняється тим, що на круговій поверхні елемента фіксації запобіжника виконана насічка. Корисна модель відноситься до галузі пожежогасіння, зокрема, до пожежегасящих пристроїв, а саме, до ручних одноразових вогнегасящих імпульсних пристроїв. Відомий імпульсний вогнегасний пристрій, який містить корпус, одна частина якого виконана у вигляді пускового пристрою, а друга - у вигляді ствола з розміщеною в ньому речовиною у вигляді порошку, газогенератор з ініціатором, які розділені між собою пижами, при цьому корпус виконано нероз'ємним/1/. До недоліків відомого імпульсного вогнегасного пристрою відноситься те, що він має низьку ефективність та рівень безпеки, неможливість розпиляти в'язкі та рідкі вогнегасні речовини. Відомий імпульсний вогнегасний пристрій, який містить корпус, одна частина якого виконана у вигляді пускового пристрою, а друга - у вигляді ствола з розміщеною в ньому речовиною у вигляді порошку, газогенератор з ініціатором, які розділені між собою пижами, при цьому вогнегасна речовина і газогенератор з ініціатором розміщені у контейнерах, причому контейнери розміщено осесиметрично один до одного 12.1. До недоліків відомого імпульсного вогнегасного пристрою відноситься те, що він має низьку ефективність та рівень безпеки із-за відсутності запобіжника. До недоліків відомого імпульсного вогнегасного пристрою відноситься і те, що неможлива швидка перезарядка пристрою. Найбільш відомим технічним рішенням, яке обрано за прототип, є ручний одноразовий вогнегасящий імпульсний пристрій, який містить ствол з розміщеними в ньому вогнегасящим складом і метальним пороховим зарядом, пижі, еластичні прокладки і пристрій для запалення метального порохового заряду, при цьому вогнегасящий склад відокремлений зазначеними пижами і еластичними прокладками як від дульного зрізу ствола, так і від метального порохового заряду, а пристрій для запалення метального порохового заряду і зазначений метальний пороховий заряд розміщені у задній частині ствола осесиметрично останньому, причому пристрій для запалення метального порохового заряду розміщений після метального порохового заряду з можливістю безпосереднього впливу на метальний пороховий заряд для його запалювання /З/. До недоліків відомого ручного одноразового вогнегасящего імпульсного пристрою, який обрано за прототип, відноситься те, що він має низьку ефективність та рівень безпеки із-за відсутності надійного запобіжника. До недоліків відомого імпульсного вогнегасного пристрою відноситься і те, що неможлива швидка перезарядка пристрою. До недоліків відомого імпульсного вогнегасного при 11263 строю відноситься також і те, що відсутня можливість розпиляти в'язкі та рідкі вогнегасні речовини, крім порошкоподібних В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити підвищення експлуатаційних характеристик ручного одноразового вогнегасящего імпульсного пристрою Суть корисної моделі в ручному одноразовому вогнегасящему імпульсному пристрої, який містить ствол з розміщеними в ньому вогнегасящим складом і метальним пороховим зарядом, пижі, еластичні прокладки і пристрій для запалення метального порохового заряду, при цьому вогнегасящий склад відокремлений зазначеними пижами і еластичними прокладками як від дульного зрізу ствола, так і від метального порохового заряду, а пристрій для запалення метального порохового заряду і зазначений метальний пороховий заряд розміщені у задній частині ствола осесиметрично останньому, причому пристрій для запалення метального порохового заряду розміщений після метального порохового заряду з можливістю безпосереднього впливу на метальний пороховий заряд для його запалювання, полягає в тому, що він додатково містить ємність для розміщення метального порохового заряду, ємність для розміщення вогнегасящего складу, систему різаків, надульник, патронник, проміжну вставку, запобіжник, елемент фіксації запобіжника, пружину, кришку і додатковий корпус для розміщення в ньому пристрою для запалення метального порохового заряду Суть корисної моделі полягає і в тому, що ствол і патронник виконані у вигляді тонкостінного циліндра постійної товщини, внутрішня порожнина камори ствола з'єднана з внутрішньою порожниною камори патронника через проміжну вставку, ствол, проміжна вставка і патронник з'єднані між собою осесиметрично відносно ствола, проміжна вставка виконана з плавним або іншої форми переходом від внутрішнього діаметра ствола в отвір патронника, пристрій для запалення метального порохового заряду виконаний у вигляді ударника із загостреною передньою частиною і профільованим корпусом, додатковий корпус містить циліндричні проточки різного діаметру, які виконані усередині зазначеного корпуса, передня циліндрична проточка додаткового корпуса з'єднана із задньою циліндричною проточкою по поверхні, яка відповідає торцевій поверхні патронника, в задній циліндричній проточці виконаний один або більше кільцевих виступів для упора пружини і ударника, метальний пороховий заряд розміщений в ємності для розміщення упом'янутого метального порохового заряду, ємність для розміщення метального порохового заряду виконана у вигляді тонкостінного циліндра із однією закритою частиною, зазначена закрита частина ємності для розміщення метального порохового заряду містить отвір з розміщеним в ньому капсюлем-запалювачем, в задній частині корпуса ударника виконана різьба для з'єднання з елементом фіксації запобіжника, система різаків виконана у вигляді кільця з жорстко закріпленими на його внутрішній поверхні ножами, кришка виконана у вигляді тонкостінної пластини із загнутими в кільце бічними стінками, надульник виконаний у вигляді циліндра з перемінною товщиною стінки відносно його подовжньої осі, внутрішня порожнина проміжної вставки виконана або конусоподібної, або кульової, або еліпсоподібної, або будь-якої іншої геометричної форми, еластична прокладка, що розміщена за заднім пижем в районі проміжної вставки, виконана геометричною формою, що відповідає формі внутрішньої порожнини зазначеної проміжної вставки, запобіжник виконано вигнутої форми, що забезпечує охоплення різьбової частини корпуса ударника Суть корисної моделі полягає також і в тому, що система різаків встановлена між дульною частиною ствола і надульником, на ЗОВНІШНІЙ поверхні дульної частини ствола виконана різьба, пристрій для запалення метального порохового заряду розміщений у циліндричній проточці меншого діаметру, що виконана в додатковому корпусі, запобіжник встановлений між задньою торцевою частиною додаткового корпуса і елементом фіксації запобіжника, пружина розміщена осесиметрично відносно корпуса ударника з контактом одним кінцем до кільцевого виступу, який виконано на проточці з меншим діаметром, а другим - в елемент фіксації запобіжника, кришка установлена в кільцевому вирізі, який виконано ЗОВНІШНІЙ поверхні передньої частини надульника, на передній частині ємності для розміщення вогнегасящего складу виконані концентратори напруги, передній пиж встановлений з контактом до торцевих поверхонь ножів, кільце системи різаків виконано товщиною, що дорівнює товщині ствола в його дульній частині, мінімальний діаметр внутрішньої порожнини надульника дорівнює внутрішньому діаметру ствола, на внутрішній поверхні задньої частини надульника виконана різьба, яка відповідає різьбі, що виконана на дульній частині ствола, внутрішня стінка передньої частини надульника виконана конусоподібною з переходом в частину з мінімальним внутрішнім діаметром, передня еластична прокладка розміщена у внутрішній порожнині передньої частини надульника в зазорі між торцевою поверхнею кришки і торцевою поверхнею переднього пижа, задній пиж встановлено в районі переходу проміжної вставки в стінку ствола, задню еластичну прокладку встановлено у внутрішній порожнині проміжної вставки, ствол виконаний з товщиною стінки меншою, ніж товщина стінки патронника, ствол виконаний за ЗОВНІШНІМ діаметром більшим, ніж патронник, на ЗОВНІШНІЙ поверхні патронника виконана різьба, довжина патронника виконана не менше довжини ємності з розміщеними в ній капсулем-запалювачем і метальним пороховим зарядом, ЗОВНІШНІЙ діаметр ствола виконаний по відношенню до зовнішнього діаметра додаткового корпуса або рівним, або меншого, або більшого діаметра, передня циліндрична проточка додаткового корпуса виконана більшою за внутрішнім діаметром, ніж задня проточка, на внутрішній поверхні проточки з більшим діаметром виконана різьба, що аналогічна за параметрами різьбі, яка виконана на ЗОВНІШНІЙ поверхні патронника, на ЗОВНІШНІЙ поверхні ствола, надульника та додаткового корпуса виконані ребра жорсткості, ребра жорсткості, 11263 які виконано на стволі, розміщено в центральній частині зазначеного ствола, зовнішня поверхня ствола, надульника і додаткового корпуса виконана гладкою або шорсткуватою, або у будь-якому іншому варіанті конструктивного виконання, ствол, надульник та додатковий корпус виконано або з металу, або з будь-якого іншого міцного матеріалу, прозорого або непрозорого, ємність для розміщення вогнегасящего складу виконана з тонкостінного паперового, пластикового або гумового еластичного матеріалу, прозорого або непрозорого, ребра жорсткості, які виконано на стволі, розміщено в поперечному напрямку, а ребра жорсткості, які виконано на надульнику та додатковому корпусі, розміщено в подовжньому напрямку, кількість ножів, що закріплені на кільці системи різаків, виконана більше одного, ножі, що закріплені на кільці системи різаків, закріплені симетрично або несиметрично відносно площини кільця, а на круговій поверхні елемента фіксації запобіжника виконана насічка. Порівняльний аналіз корисної моделі з прототипом показує, що ручний одноразовий вогнегасящий імпульсний пристрій, який заявляється, відрізняється тим, що він додатково містить ємність для розміщення метального порохового заряду, ємність для розміщення вогнегасящего складу, систему різаків, надульник, патронник, проміжну вставку, запобіжник, елемент фіксації запобіжника, пружину, кришку і додатковий корпус для розміщення в ньому пристрою для запалення метального порохового заряду, при цьому ствол і патронник виконані у вигляді тонкостінного циліндра постійної товщини, внутрішня порожнина камори ствола з'єднана з внутрішньою порожниною камори патронника через проміжну вставку, ствол, проміжна вставка і патронник з'єднані між собою осесиметрично відносно ствола, проміжна вставка виконана з плавним або іншої форми переходом від внутрішнього діаметра ствола в отвір патронника, пристрій для запалення метального порохового заряду виконаний у вигляді ударника із загостреною передньою частиною і профільованим корпусом, додатковий корпус містить циліндричні проточки різного діаметру, які виконані усередині зазначеного корпуса, передня циліндрична проточка додаткового корпуса з'єднана із задньою циліндричною проточкою по поверхні, яка відповідає торцевій поверхні патронника, в задній циліндричній проточці виконаний один або більше кільцевих виступів для упора пружини і ударника, метальний пороховий заряд розміщений в ємності для розміщення упом'янутого метального порохового заряду, ємність для розміщення метального порохового заряду виконана у вигляді тонкостінного циліндра із однією закритою частиною, зазначена закрита частина ємності для розміщення метального порохового заряду містить отвір з розміщеним в ньому капсулем-запалювачем, в задній частині корпуса ударника виконана різьба для з'єднання з елементом фіксації запобіжника, система різаків виконана у вигляді кільця з жорстко закріпленими на його внутрішній поверхні ножами, кришка виконана у вигляді тонкостінної пластини із загнутими в кільце бічними стінками, надульник 8 виконаний у вигляді циліндра з перемінною товщиною стінки відносно його подовжньої осі, внутрішня порожнина проміжної вставки виконана або конусоподібної, або кульової, або еліпсоподібної, або будь-якої іншої геометричної форми, еластична прокладка, що розміщена за заднім пижем в районі проміжної вставки, виконана геометричною формою, що відповідає формі внутрішньої порожнини зазначеної проміжної вставки, запобіжник виконано вигнутої форми, що забезпечує охоплення різьбової частини корпуса ударника, причому система різаків встановлена між дульною частиною ствола і надульником, на зовнішній поверхні дульної частини ствола виконана різьба, пристрій для запалення метального порохового заряду розміщений у циліндричній проточці меншого діаметру, що виконана в додатковому корпусі, запобіжник встановлений між задньою торцевою частиною додаткового корпуса і елементом фіксації запобіжника, пружина розміщена осесиметрично відносно корпуса ударника з контактом одним кінцем до кільцевого виступу, який виконано на проточці з меншим діаметром, а другим - в елемент фіксації запобіжника, кришка установлена в кільцевому вирізі, який виконано зовнішній поверхні передньої частини надульника, на передній частині ємності для розміщення вогнегасящего складу виконані концентратори напруги, передній пиж встановлений з контактом до торцевих поверхонь ножів, кільце системи різаків виконано товщиною, що дорівнює товщині ствола в його дульній частині, мінімальний діаметр внутрішньої порожнини надульника дорівнює внутрішньому діаметру ствола, на внутрішній поверхні задньої частини надульника виконана різьба, яка відповідає різьбі, що виконана на дульній частині ствола, внутрішня стінка передньої частини надульника виконана конусоподібною з переходом в частину з мінімальним внутрішнім діаметром, передня еластична прокладка розміщена у внутрішній порожнині передньої частини надульника в зазорі між торцевою поверхнею кришки і торцевою поверхнею переднього пижа, задній пиж встановлено в районі переходу проміжної вставки в стінку ствола, задню еластичну прокладку встановлено у внутрішній порожнині проміжної вставки, ствол виконаний з товщиною стінки меншою, ніж товщина стінки патронника, ствол виконаний за зовнішнім діаметром більшим, ніж патронник, на зовнішній поверхні патронника виконана різьба, довжина патронника виконана не менше довжини ємності з розміщеними в ній капсулем-запалювачем і метальним пороховим зарядом, зовнішній діаметр ствола виконаний по відношенню до зовнішнього діаметра додаткового корпуса або рівним, або меншого, або більшого діаметра, передня циліндрична проточка додаткового корпуса виконана більшою за внутрішнім діаметром, ніж задня проточка, на внутрішній поверхні проточки з більшим діаметром виконана різьба, що аналогічна за параметрами різьбі, яка виконана на зовнішній поверхні патронника, на зовнішній поверхні ствола, надульника та додаткового корпуса виконані ребра жорсткості, ребра жорсткості, які виконано на стволі, розміщено в центральній частині зазначеного ствола, зовнішня 11263 поверхня ствола, надульника і додаткового корпуса виконана гладкою або шорсткуватою, або у будь-якому іншому варіанті конструктивного виконання, ствол, надульник та додатковий корпус виконано або з металу, або з будь-якого іншого міцного матеріалу, прозорого або непрозорого, ємність для розміщення вогнегасящего складу виконана з тонкостінного паперового, пластикового або гумового еластичного матеріалу, прозорого або непрозорого, ребра жорсткості, які виконано на стволі, розміщено в поперечному напрямку, а ребра жорсткості, які виконано на надульнику та додатковому корпусі, розміщено в подовжньому напрямку, кількість ножів, що закріплені на кільці системи різаків, виконана більше одного, ножі, що закріплені на кільці системи різаків, закріплені симетрично або несиметрично відносно площини кільця, а на круговій поверхні елемента фіксації запобіжника виконана насічка. Таким чином, ручний одноразовий вогнегасящий імпульсний пристрій, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг. 1 показана конструктивно-компонувальна схема ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, на Фіг.2 представлений загальний вигляд ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, з показом у вирізах елементів конструкції, на Фіг.З показана конструктивно-компонувальна схема ствола ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, на Фіг.4 показана конструктивно-компонувальна схема додаткового корпуса ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, на Фіг.5 представлений загальний вигляд додаткового корпуса ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, на виді А, на Фіг.6 показана конструктивно-компонувальна схема пристрою для запалення метального порохового заряду - ударника (на виді збоку), на Фіг.7 показана схема з'єднання надульника, системи різаків і ствола ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, на Фіг.8 показана конструктивно-компонувальна схема надульника, на Фіг.9 показаний надульник на виді спереду (вид Б), на Фіг. 10 показана система різаків на виді збоку (як варіант конструктивного виконання), на Фіг. 11 показана система різаків на виді спереду (вид В), на Фіг. 12 показана конструкція ножа на виді збоку (як варіант конструктивного виконання), на Фіг.13-15 показані схеми варіантів конструктивного виконання системи різаків, на Фіг. 16 показаний запобіжник на виді спереду, на Фіг. 17 показаний запобіжник на виді збоку, на Фіг. 18 представлений загальний вигляд елемента фіксації запобіжника, на Фіг.19 представлений загальний вигляд кришки, на Фіг.20 представлений загальний вигляд передньої еластичної прокладки, яка розміщується у внутрішній порожнині передньої частини надульника ручного одноразового вогнегасящего імпульсного пристрою, що заявляється, на Фіг.21 представлений загальний вигляд переднього пижа, на Фіг.22 представлений загаль 10 ний вигляд заднього пижа, на Фіг.23 представлений загальний вигляд задньої еластичної прокладки (як варіант конструктивного виконання), яка розміщується у внутрішній порожнині проміжної вставки ручного одноразового вогнегасящего імпульсного пристрою, що заявляється, на Фіг.24 представлена схема приведення в дію пристрою для запалення метального порохового заряду (етап витягування запобіжника), на Фіг.25 представлена схема приведення в дію пристрою для запалення метального порохового заряду (етап приведення в дію капсуля-запалювача), на Фіг.26 показане взаємне розташування конструктивних елементів ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, при витяганні запобіжника, на Фіг.27 показане взаємне розташування конструктивних елементів ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, при знятті кришки з надульника, на Фіг.28 показана схема запалення метального порохового заряду за допомогою ударника (при наколюванні загостреною частиною ударника капсуля-запалювача), на Фіг.29-31 показані схеми етапів викидання вогнегасящего складу із ствола ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, під дією порохових газів від спрацьованого метального порохового заряду, на Фіг.32 показана схема розрізання ножами системи різаків ємності для розміщення вогнегасящего складу, на Фіг.33-35 показані схеми застосування ручного одноразового вогнегасящего імпульсного пристрою для тушіння військового об'єкту техніки, відповідно, з окопу, стоячі, усередині об'єкту техніки, на Фіг.36-38 показана конструктивно-компонувальна схема задньої частини ствола ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, відповідно, з формою проміжної вставки у вигляді півсфери, еліпсоподібної, сопла Лаваля, на Фіг.39 показана конструктивно-компонувальна схема ємності для розміщення метального порохового З/ заряду на виді / 4 ззаду (з боку закритої частини), на Фіг.40 показана конструктивно-компонувальна схема ємності для розміщення метального поро3/ хового заряду на виді / 4 ззаду (з боку закритої частини) без капсуля-запалювача, на Фіг.41 показана схема встановлення капсуля-запалювача в отвір, який виконано на закритій частині ємності для розміщення метального порохового заряду, на Фіг.42 показана конструктивно-компонувальна схема ємності для розміщення метального порохового заряду на виді збоку, на Фіг.43 показане взаємне розташування ємності для розміщення метального порохового заряду в патроннику ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, на Фіг.44-46 показані схеми розміщення у внутрішній порожнині проміжної вставки різної геометричної форми заднього пижа і задньої еластичної прокладки. Ручний одноразовий вогнегасящий імпульсний пристрій, як варіант конструктивного виконання (див. Фіг. 1-2), містить ствол 1 з розміщеними в ньому вогнегасящим складом 2 і метальним поро 11 ховим зарядом 3, пижі 4, еластичні прокладки 5 і пристрій 6 для запалення метального порохового заряду 3, при цьому вогнегасящий склад 2 відокремлений зазначеними пижами 4 і еластичними прокладками 5 як від дульного зрізу 7 ствола 1, так і від метального порохового заряду 3, а пристрій 6 для запалення метального порохового заряду 3 і зазначений метальний пороховий заряд 3 розміщені у задній частині 8 ствола 1 осесиметрично останньому. Конструктивно пристрій 6 для запалення метального порохового заряду 3 розміщений після метального порохового заряду 3 з можливістю безпосереднього впливу на метальний пороховий заряд 3 для його запалювання. Ручний одноразовий вогнегасящий імпульсний пристрій, як варіант конструктивного виконання (див. Фіг. 12), додатково містить ємність 9 для розміщення метального порохового заряду 3, ємність 10 для розміщення вогнегасящего складу 2, систему різаків 11, надульник 12, патронник 13, проміжну вставку 14, запобіжник 15, елемент 16 фіксації запобіжника 15, пружину 17, кришку 18 і додатковий корпус 19 для розміщення в ньому пристрою б для запалення метального порохового заряду 3. Конструктивно ствол 1 і патронник 13 виконані у вигляді тонкостінного циліндра постійної товщини, відповідно, h і h i . Внутрішня порожнина 20 камори ствола 1 з'єднана з внутрішньою порожниною 21 камори патронника 13 через проміжну вставку 14. Ствол 1, проміжна вставка 14 і патронник 13 конструктивно з'єднані між собою осесиметрично відносно ствола 1. Проміжна вставка 14 конструктивно виконана з плавним або іншої форми переходом від внутрішнього діаметра d ствола 1 в отвір 22 патронника 13. Пристрій 6 для запалення метального порохового заряду 3 виконаний у вигляді ударника із загостреною передньою частиною 23 і профільованим корпусом 24. Додатковий корпус 19 конструктивно містить циліндричні проточки 25 і 26 різного діаметру (відповідно, d1 і d2), які виконані усередині зазначеного корпуса 19. Передня циліндрична проточка 25 додаткового корпуса 19 з'єднана із задньою циліндричною проточкою 26 по поверхні 27, яка відповідає торцевій поверхні патронника 13. В задній циліндричній проточці 26 виконаний один або більше кільцевих виступів 28 для упора пружини 17 і ударника (позиція 6). Метальний пороховий заряд 3 технологічно розміщений в ємності 9 для розміщення упом'янутого метального порохового заряду 3. Зазначена ємність 9 для розміщення метального порохового заряду 3 виконана у вигляді тонкостінного циліндра із однією закритою частиною 29. Зазначена закрита частина 29 ємності 9 для розміщення метального порохового заряду 3 містить отвір ЗО з розміщеним в ньому капсулемзапалювачем 31. Конструктивно в задній частині корпуса 24 ударника (позиція 6) виконана різьба 32 для з'єднання з елементом 16 фіксації запобіжника 15. Система різаків 11, як варіант конструктивного виконання, виконана у вигляді кільця 33 з жорстко закріпленими на його внутрішній поверхні 34 ножами 35 (див. Фіг. 1, Фіг.7 та Фіг.10-15). Кришка 18 конструктивно виконана у вигляді тонкостінної пластини із загнутими в кільце бічними стінка 11263 12 ми 36 (див. Фіг.1, Фіг.7 та Фіг. 19). Надульник 12, як варіант конструктивного виконання, виготовлений у вигляді циліндра з перемінною товщиною h2 стінки 37 відносно його подовжньої осі (див. Фіг.8-9). Внутрішня порожнина 28 проміжної вставки 14 виконана або конусоподібної (див. Фіг.1), або кульової (див. Фіг.36), або еліпсоподібної (див. Фіг.37), або будь-якої іншої геометричної форми, наприклад, у формі сопла Лаваля (див. Фіг.39). Еластична прокладка 5, що розміщена за заднім пижем 4 в районі проміжної вставки 14, виконана геометричною формою (див. Фіг.1 та Фіг.23), що відповідає формі внутрішньої порожнини 38 зазначеної проміжної вставки 14 (див. Фіг.1, Фіг.З та Фіг.36-38). Запобіжник 15 (як варіант конструктивного виконання) виготовлено вигнутої форми, що забезпечує охоплення різьбової частини 32 корпуса 24 ударника (позиція 6) (див. Фіг. 1-2, Фіг. 16-17 та Фіг.24). Система 11 різаків встановлена між дульною частиною 7 ствола 1 і надульником 12 (див. Фіг.1 та Фіг.7). На зовнішній поверхні 39 дульної частини 7 ствола 1 виконана різьба 40 (див. Фіг.1, Фіг.З та Фіг.7). Пристрій 6 для запалення метального порохового заряду 3 розміщений у циліндричній проточці 26 меншого діаметру (діаметр d2), що виконана в додатковому корпусі 19 (див. Фіг.1, Фіг.4-5 та Фіг.26-31). Запобіжник 15 конструктивно і технологічно встановлений між задньою торцевою частиною 41 додаткового корпуса 19 і елементом 16 фіксації запобіжника 15 (див. Фіг.1-2 та Фіг.26-31). Пружина 17 конструктивно розміщена осесиметрично відносно корпуса 24 ударника (позиція 6) з контактом одним кінцем до кільцевого виступу 28, який виконано на проточці 26 з меншим діаметром (d2), а другим - в елемент 16 фіксації запобіжника 15 (див. Фіг.1 та Фіг.26-31). Кришка 18 (див. Фіг.1, Фіг.7 та Фіг. 19) установлена в кільцевому вирізі 42, який виконано зовнішній поверхні передньої частини надульника 12 (див. Фіг.1, Фіг.7-8 та Фіг.27). На передній частині ємності 10 для розміщення вогнегасящего складу 2 виконані концентратори напруги 43 (див. Фіг.1). Передній пиж 4 технологічно встановлений з контактом до торцевих поверхонь 44 ножів 35 (див. Фіг.7). Кільце 33 системи різаків 11 (див. Фіг.10-15) виконано товщиною f, що дорівнює товщині h стінки ствола 1 в його дульній частині 7 (f=h). Мінімальний діаметр d3 внутрішньої порожнини надульника 12 дорівнює внутрішньому діаметру d4 ствола 1. На внутрішній поверхні задньої частини надульника 12 виконана різьба 45 (див. Фіг.1 та Фіг.7-8), яка відповідає різьбі 40 (див. Фіг.1, Фіг.З та Фіг.7), що виконана на дульній частині 7 ствола 1. Внутрішня стінка передньої частини надульника 12 виконана конусоподібною (див. Фіг.1 та Фіг.7-8) з переходом в частину з мінімальним внутрішнім діаметром d3. Передня еластична прокладка 5 (див. Фіг.1, Фіг.7 та Фіг.20) розміщена у внутрішній порожнині передньої частини надульника 12 в зазорі між торцевою поверхнею кришки 18 і торцевою поверхнею переднього пижа 4 (див. Фіг.1 та Фіг.7). Задній пиж 4 встановлено в районі переходу проміжної вставки 14 в стінку ствола 1 (див. Фіг. 1-2, Фіг.26-28). Задню еластичну прокладку 5 (див. Фіг. 1-2 та Фіг.23) встановлено у внутрі 13 шній порожнині 38 проміжної вставки 14 (див. Фіг. 1-2). Ствол 1 виконаний з товщиною стінки h меншою, ніж товщина hi стінки патронника 13 (див. Фіг.1 та Фіг.З). Ствол 1 виконаний за зовнішнім діаметром D більшим, ніж патронник (діаметр D1). Конструктивно на зовнішній поверхні патронника 13 виконана різьба 46 (див. Фіг. 1 та Фіг.З). Довжина L патронника 13 виконана не менше довжини L1 ємності 9 з розміщеними в ній капсулемзапалювачем 31 і метальним пороховим зарядом З (див. Фіг.1 та Фіг.43). Зовнішній діаметр D ствола 1 виконаний по відношенню до зовнішнього діаметра D2 додаткового корпуса 19 або рівним, або меншого, або більшого діаметра (див. Фіг.1). Передня циліндрична проточка 25 додаткового корпуса 19 конструктивно виконана більшою за внутрішнім діаметром d1, ніж задня проточка 26 (діаметр (12) (див. Фіг.1 та Фіг.4-5). На внутрішній поверхні проточки 25 (з більшим діаметром d1) виконана різьба 47, що аналогічна за параметрами різьбі 46, яка виконана на зовнішній поверхні патронника 13 (див. Фіг.4-5). На зовнішній поверхні (позиція 39) ствола 1, надульника 12 та додаткового корпуса 19 виконані ребра жорсткості 48 (див. Фіг.1-2). Ребра жорсткості 48, які виконано на стволі 1, конструктивно розміщено в центральній частині зазначеного ствола 1 (див. Фіг.1-3 та Фіг.24-25). Зовнішня поверхня (позиція 39) ствола 1, надульника 12 і додаткового корпуса 19 виконана гладкою або шорсткуватою, або у будь-якому іншому варіанті конструктивного виконання. Ствол 1, надульник 12 та додатковий корпус 19 виконано або з металу, або з будь-якого іншого міцного матеріалу, прозорого або непрозорого. Ємність 10 для розміщення вогнегасящего складу 2 виконана з тонкостінного паперового, пластикового або гумового еластичного матеріалу, прозорого або непрозорого. Ребра жорсткості 48, які виконано на стволі 1, розміщено в поперечному напрямку (див. Фіг.1 -3), а ребра жорсткості 48, які виконано на надульнику 12 та додатковому корпусі 19, розміщено в подовжньому напрямку (див. Фіг. 1-2 та Фіг.24-25). Кількість ножів 35, що закріплені на кільці 33 системи різаків 11, виконана більше одного (див. Фіг.1, Фіг.7 та Фіг. 10-15). При цьому ножі 35, що закріплені на кільці 33 системи різаків 11, закріплені симетрично (див. Фіг. 10-14) або несиметрично відносно площини кільця 33 (див. Фіг.15). Конструктивно на круговій поверхні елемента 16 фіксації запобіжника 15 виконана насічка 49 будь-якої форми (див. Фіг.1-2, Фіг.18 та Фіг.24-25). Ручний одноразовий вогнегасящий імпульсний пристрій експлуатується таким чином. Попередньо виготовляють конструктивні елементи одноразового вогнегасящего імпульсного пристрою, а саме, ствол 1 (див. Фіг. 1-2 та Фіг.З), патронник 13 (див. Фіг.1 та Фіг.З), проміжну вставку (див. Фіг. "І та Фіг.З), пижі 4 (див. Фіг.21-22), еластичні прокладки 5 (див. 1, Фіг.20 та Фіг.23), пристрій 6 (див. Фіг.1 та Фіг.6) для запалення метального порохового заряду 3, систему різаків 11 (див. Фіг. 1, Фіг.7 та Фіг.10-15), надульник 12 (див. Фіг.1-2, Фіг.7-9 та Фіг.24-25), кришку 18 (див. Фіг.1-2, Фіг.7, Фіг. 19 та Фіг.27), запобіжник 15 (див. Фіг.1-2, 11263 14 Фіг. 16-17, Фіг.24 та Фіг.26), елемент 16 (див. Фіг.1-2 та Фіг.18) фіксації запобіжника 15, пружину 17 (див. Фіг.1-2) і додатковий корпус 19 (див. Фіг.1-2 та Фіг.4-5), що призначений для розміщення в ньому пристрою 6 для запалення метального порохового заряду 3 (див. Фіг.1, Фіг.26-31 та Фіг.3943). Паралельно з цим на підприємствах промисловості виготовляють вогнегасящий склад 2, метальний пороховий заряд 3, капсуль-запалювач 31 (див. Фіг.41), ємність 9 (див. фіг.1 та Фіг.39-43) для розміщення метального порохового заряду 3 і ємність 10 (див. Фіг.1-2 та Фіг.27) для розміщення вогнегасящего складу 2. Як варіант конструктивного виконання ємність 9 для розміщення метального порохового заряду 3 виконують у вигляді тонкостінного циліндра із однією закритою частиною 29, при цьому в зазначеній закритій частині 29 зазначеної ємності 9 конструктивно виконують отвір ЗО, в якому розміщують капсуль-запалювач 31 (див. Фіг.1 та Фіг.39-43). Після того, як зазначена ємність 9 буде споряджена капсулем-запалювачем 31 (див. Фіг.39-43), у середину ємності 9 засипається метальний пороховий заряд 3, який закривається від висипання пижем (як варіант конструктивного виконання)(див. Фіг.1 та Фіг.39-43). Ємність 10 для розміщення вогнегасящего складу 2 виконують з тонкостінного паперового, пластикового або гумового еластичного матеріалу, при цьому зазначену ємність 10 виконують діаметром, який дорівнює внутрішньому діаметру передньої частини ствола 1 (див. Фіг.1-2 та Фіг.26-28). Після виготовлення ємності 10 у її внутрішню порожнину засипається вогнегасящий склад 2 (див. Фіг.1 та Фіг.26-28). На передній частині ємності 10 для розміщення вогнегасящего складу 2 виконують концентратори напруги 43 (див. Фіг.1). Як варіанти конструктивного виконання інші елементи конструкції одноразового вогнегасящего імпульсного пристрою виготовляють таким чином. Конструктивно ствол 1 і патронник 13 виготовляють у вигляді тонкостінного циліндра постійної товщини, відповідно, h і h i . Проміжну вставку 14 конструктивно виконують з плавним або іншої форми переходом від внутрішнього діаметра d ствола 1 в отвір 22 патронника 13. При цьому внутрішню порожнину 28 проміжної вставки 14 виконують або конусоподібної (див. Фіг.1), або кульової (див. Фіг.36), або еліпсоподібної (див. Фіг.37), або будь-якої іншої геометричної форми, наприклад, у формі сопла Лаваля (див. Фіг.39). Ствол 1 виконують за зовнішнім діаметром D більшим, ніж діаметр патронника 13 (діаметр D1). Конструктивно на зовнішній поверхні патронника 13 виконують різьбу 46 (див. Фіг.1 та Фіг.З). Патронник 13 виконують довжиною L не менше довжини L ємності 9 з розміщеними в ній капсулемзапалювачем 31 і метальним пороховим зарядом З (див. Фіг. 1 та Фіг.43). Ствол 1 виконують зовнішнім діаметром D по відношенню до зовнішнього діаметра D2 додаткового корпуса 19 або рівним, або меншого, або більшого діаметра (див. Фіг.1). На зовнішній поверхні (позиція 39) ствола 1 конструктивно виконують ребра жорсткості 48 (див. Фіг.1-2). Ребра жорсткості 48, які виконано на 15 стволі 1, конструктивно розміщують в центральній частині зазначеного ствола 1 (див. Фіг.1-3 та Фіг.24-25), при цьому зазначені ребра жорсткості 48, які виконано на стволі 1, конструктивно розміщують в поперечному напрямку (див. Фіг.1-3). Ствол 1 виконують або з металу, або з будь-якого іншого міцного матеріалу, прозорого або непрозорого. Після цього внутрішню порожнину 20 камори ствола 1, а саме, зазначений ствол 1, з'єднують з внутрішньою порожниною 21 камори патронника 13, а саме, з патронником 13, через проміжну вставку 14 (щоб отримати єдину конструкцію). При цьому ствол 1, проміжну вставку 14 і патронник 13 конструктивно з'єднують між собою осесиметрично відносно подовжньої осі ствола 1. Пристрій 6 для запалення метального порохового заряду 3 виконують у вигляді ударника із загостреною передньою частиною 23 і профільованим корпусом 24. Конструктивно в задній частині корпуса 24 ударника (позиція 6) виконують різьбу 32 для з'єднання з елементом 16 фіксації запобіжника 15 (див. Фіг. 1-2 та Фіг.6). Ударник (позиція 6) виготовляють з металу (або з будь-якого іншого твердого матеріалу). В додатковому корпусі 19 конструктивно виконують циліндричні проточки 25 і 26 різного діаметру (відповідно, d1 і d2), які технологічно є виконаними усередині зазначеного корпуса 19. При цьому передня циліндрична проточка 25 додаткового корпуса 19 є з'єднаною із задньою циліндричною проточкою 26 по поверхні 27, яка відповідає торцевій поверхні патронника 13. В задній циліндричній проточці 26 виконують один або більше кільцевих виступів 28 для упора пружини 17 і ударника (позиція 6). Передню циліндричну проточку 25 додаткового корпуса 19 конструктивно виконують більшою за внутрішнім діаметром d1, ніж задня проточка 26 (діаметр d2) (див. Фіг. 1 та Фіг.4-5). На внутрішній поверхні проточки 25 (з більшим діаметром d1) виконують різьбу 47, що аналогічна за параметрами різьбі 46, яка виконана на зовнішній поверхні патронника 13 (див. Фіг.4-5). На зовнішній поверхні (позиція 39) додаткового корпуса 19 виконують ребра жорсткості 48 (див. Фіг. 1-2), при цьому зазначені ребра жорсткості 48, які виконано на додатковому корпусі 19, розміщують в подовжньому напрямку (див. Фіг. 1-2 та Фіг.24-25). Зовнішню поверхню (позиція 39) додаткового корпуса 19 виконують гладкою або шорсткуватою, або у будь-якому іншому варіанті конструктивного виконання. Конструктивно додатковий корпус 19 виготовляють або з металу, або з будь-якого іншого міцного матеріалу, прозорого або непрозорого. Систему різаків 11, як варіант конструктивного виконання, виготовляють у вигляді кільця 33 з жорстко закріпленими на його внутрішній поверхні 34 ножами 35 (див. Фіг. 1, Фіг.7 та Фіг.10-15). При цьому кільце 33 системи різаків 11 (див. Фіг.10-15) виконують товщиною f, що дорівнює товщині h стінки ствола 1 в його дульній частині 7. Кількість ножів 35, що закріплені на кільці 33 системи різаків 11, виконують більше одного (див. Фіг. 1, Фіг.7 та Фіг.10-15). При цьому ножі 35, що закріплюють на кільці 33 системи різаків 11, розміщують симетри 11263 16 чно (див. Фіг. 10-14) або несиметрично відносно площини кільця 33 (див. Фіг. 15). Технологічно ножі 35 виконують з металу, при цьому вільну кромку ножа 35 загострюють (див. Фіг.10-15). Кришку 18 конструктивно виконують у вигляді тонкостінної пластини із загнутими в кільце бічними стінками 36 (див. Фіг. 1, Фіг.7, Фіг. 19 та Фіг.27). На зовнішній поверхні бічних стінок 36 виконують насічку 49 будь-якої форми (див. Фіг. 19). Надульник 12, як варіант конструктивного виконання, виготовляють у вигляді циліндра з перемінною товщиною п2 стінки 37 відносно його подовжньої осі (див. Фіг.8-9). На внутрішній поверхні задньої частини надульника 12 виконують різьбу 45 (див. Фіг.1 та Фіг.7-8), яка відповідає різьбі 40 (див. Фіг.1, Фіг.З та Фіг.7), що виконана на дульній частині 7 ствола 1. Внутрішню стінку передньої частини надульника 12 виконують конусоподібною (див. Фіг.1 та Фіг.7-8) з переходом в частину з мінімальним внутрішнім діаметром d3. При цьому мінімальний діаметр d3 внутрішньої порожнини надульника 12 повинен дорівнювати внутрішньому діаметру d4 ствола 1. На зовнішній поверхні (позиція 39) надульника 12 конструктивно виконують ребра жорсткості 48 (див. Фіг. 1-2). Ребра жорсткості 48, які виконано на надульнику 12 розміщують в подовжньому напрямку (див. Фіг. 1-2 та Фіг.24-25). Зовнішню поверхню (позиція 39) надульника 12 виконують гладкою або шорсткуватою, або у будьякому іншому варіанті конструктивного виконання. Надульник 12 виготовляють або з металу, або з будь-якого іншого міцного матеріалу, прозорого або непрозорого. Запобіжник 15 (як варіант конструктивного виконання) виготовляють вигнутої форми, яка забезпечує охоплення різьбової частини 32 профільованого корпуса 24 ударника (позиція 6)(див. Фіг. 12, Фіг. 16-17 та Фіг.24). Запобіжник 15 виготовляють або з металу, або з будь-якого іншого міцного матеріалу. Елемент 16 (див. Фіг.1-2 та Фіг. 18) фіксації запобіжника 15 виконують (як варіант конструктивного виконання) у вигляді диску, при цьому в геометричній середині площини диску виконують наскрізний отвір 50, а на внутрішній поверхні зазначеного отвору 50 виконують різьбу 51, яка є відповідною різьбі 32, що виконують на задній частині корпуса (тіла) ударника (позиція 6)(див. Фіг.1-2 і Фіг.6). Для підвищення зчеплення пальців 52 руки 53 з елементом 16 фіксації запобіжника 15, на бічній поверхні зазначеного елемента 16 виконують насічку 49 будь-якої форми (див. Фіг. 1-2, Фіг.18 та Фіг.24-25). Елемент 16 фіксації запобіжника 15 виготовляють або з металу, або з будь-якого іншого міцного матеріалу. Пижі 4 виконують у вигляді дисків різної товщини (див., відповідно, Фіг. 1-2 та Фіг.21-22). Пижі 4 виконують з гуми або з будь-якого еластичного матеріалу. Еластичні прокладки 5 виконують у вигляді усічених конусів, при цьому задню еластичну прокладку 5 виконують геометричною формою (див. Фіг.1 та Фіг.23), що відповідає формі зазначеної проміжної вставки 14 (див. Фіг.23 та Фіг.44-46). Еластичні прокладки 5 виконують з гуми або з 17 11263 будь-якого еластичного матеріалу Після виготовлення окремих конструктивних елементів ручного одноразового вогнегасящего імпульсного пристрою, який заявляється, починають зборку зазначеного пристрою По-перше виконують заходи щодо з'єднання між собою ствола 1, патронника 13 та проміжної вставки 14 для отримання єдиної конструкції (див Фіг 1 та Фіг 3) При цьому ствол 1, проміжну вставку 14 і патронник 13 конструктивно з'єднують між собою осесиметрично відносно подовжньої осі ствола 1 (див Фіг 3) По-друге, в додатковий корпус 19 встановлюють пристрій 6 для запалення метального порохового заряду 3 - ударник (позиція 6) (який конструктивно розміщують після метального порохового заряду 3 з можливістю впливу на зазначений метальний пороховий заряд 3 для його запалювання через капсуль-запалювач 31), при цьому ударник (позиція 6) вводять задньою частиною (на якій нарізана різьба 32) в передню циліндричну проточку 25 додаткового корпусу 19 з подальшим просуванням його корпусу (з нарізаною в задній частині зазначеного корпуса ударника (позиція б) різьбою 32, яка призначена для з'єднання з елементом 16 фіксації запобіжника 15) в задню циліндричну проточку 26 додаткового корпусу 19 до контакту загостреної передньої частини 23 ударника (позиція 6) з кільцевим виступом 28 (див Фіг 1) Після вставлення ударника (позиція 6) в проточки 25 і 26 додаткового корпусу 19, з боку задньої торцевої частини 41 додаткового корпусу 19 в задню проточку 26 зазначеного додаткового корпусу 19 вводять пружину 17 При цьому пружину 17 встановлюють так, щоб задня частина корпуса (тіла) ударника (позиція 6), на якій виконана різьба 32, знаходилась усередині пружини 17 (див Фіг 1 2 та фіг 26-27) Таким чином пружину 17 конструктивно розміщують осесиметрично відносно корпуса (тіла) ударника (позиція 6) з контактом одним кінцем до кільцевого виступу 28, який виконано в задній проточці 26 додаткового корпусу 19, а другим - в елемент 16 фіксації запобіжника 15 (див Фіг 1) На різьбу 32, що виконана на задній частині корпуса (тіла) ударника (позиція 6), нагвинчують елемент 16 фіксації запобіжника 15 шляхом проходу задньої частини корпуса ударника (позиція 6), на якому виконана різьба 32, крізь отвір 50 (з різьбою 51) (див Фіг 1-2 та Фіг 26-27) В цей же момент запобіжник 15 встановлюють в зазор між задньою торцевою частиною 41 додаткового корпуса 19 і елементом 16 фіксації запобіжника 15 Нагвинчуючи далі елемент 16 фіксації запобіжника 15 на ударник (позиція 6) по різьбі 32, притискають запобіжник 15 до задньої торцевої частини 41 додаткового корпусу 19, а загострену частину 23 ударника (позиція 6) відтягують від площини переднього зрізу 27 задньої проточки 26 шляхом переміщення корпуса ударника (позиція 6) назад у ВІДПОВІДНОСТІ ДО схеми на Фіг 1 та Фіг 2 Наступними технологічними операціями щодо збірки ручного одноразового вогнегасящего імпульсного пристрою є розміщення ємності 9 з метальним пороховим зарядом 3 у внутрішній порож 18 нині камори 21 патронника 13 (див Фіг 1 та Фіг 2627) Після встановлення в патроннику 13 ємності 9 з метальним пороховим зарядом 3, виконують технологічні операції щодо розміщення у внутрішній порожнині 38 проміжної вставки 14 спочатку еластичної прокладки 5 (яка виконана у формі, що відповідає геометрії внутрішньої порожнини 38 проміжної вставки 14), а потім - заднього пижа 4 (див Фіг 22), який, як варіант конструктивного виконання, виконаний у вигляді диску (див Фіг 1 та фіг 44-46) Після ТОГО, ЯК у внутрішній порожнині 38 проміжної вставки 14 буде розміщений задній пиж 4, у внутрішню порожнину камори 20 ствола 1 вводять ємність 10 для розміщення вогнегасящего складу 2 (див Фіг 1 та Фіг 26-27) Причому, перед розміщенням усередині ствола 1 (а саме, в передній каморі 20) ємності 10, на передній частині (поверхні) зазначеної ємності 10 для розміщення вогнегасящего складу 2 конструктивно виконують додаткові концентратори напруги 43 (див Фіг 1) Після ТОГО, ЯК В камору 20 ствола 1 буде вставлена ємність 10 для розміщення вогнегасящего складу 2, на дульний зріз 7 ствола 1 встановлюють систему різаків 11 (див Фіг 1 та Фіг 7) При цьому систему різаків 11 встановлюють так, щоб загострені частини ножів 35 були направлені убік ємності 10 і увійшли в її оболонку з утворенням додаткових концентраторів напруги 43 (див Фіг 1 та Фіг 7), а основні концентратори напруги 48 торкалися внутрішньої поверхні 34 кільця 33 системи різаків 11 (див Фіг 1) Після встановлення системи різаків 11 на дульному зрізі 7 ствола 1 (див Фіг 1 та Фіг 7), її закріплюють від випадання за допомогою надульника 12 шляхом накручування його по різьбі 45 на зовнішню поверхню ствола 1, а саме, на різьбу 40 (див Фіг 3), що виконана в районі дульного зрізу 7 (див Фіг 1 та Фіг 7) Для кращого зчеплення руки 53 з зовнішньою поверхнею надульника 12 використовують ребра жорсткості 48, які виконано на зазначеній ЗОВНІШНІЙ поверхні надульника 12 (див Фіг 1-2, Фіг 7-9 та Фіг 24-25) Далі у внутрішню порожнину надульника 12 встановлюють передній пиж 4 (див Фіг 21) Зазначений передній пиж 4 встановлюють з контактом до задньої торцевої поверхні 44 ножів 35 та внутрішньої стінки 37 надульника 12 (див Фіг 1 та Фіг 7) Після ЦЬОГО у внутрішню порожнину надульника 12 вставляють передню еластичну прокладку 5 (див Фіг 1 та Фіг 7) Передню еластичну прокладку 5 встановлюють з контактом (або без контакту) 3 передньою торцевою частиною переднього пижа 4 При цьому передню еластичну прокладку 5 розміщують в зазорі між торцевою поверхнею кришки 18 (яку на завершальному етапі зборки розміщують у кільцевому вирізі 42, що виконаний на передній частині надульника 12) і торцевою поверхнею переднього пижа 4 (див Фіг 1 -2 та Фіг 7) Таким чином ємність 10 для розміщення вогнегасящего складу 2 відокремлюють зазначеними пижами 4 і еластичними прокладками 5 як від дульного зрізу 7 ствола 1, так і від метального порохового заряду 3 (а саме, від ємності 9 з метальним 19 пороховим зарядом 3) (див. Фіг.1 та Фіг.29). По закінченню зборки ручного одноразового вогнегасящего імпульсного пристрою передню частину ствола 1 (дульний зріз 7) закривають кришкою 18, при цьому дно кришки 18 повинно щільно прилягати до передньої торцевої поверхні надульника 12, а бічні стінки 36 кришки 18 - до зовнішньої бічної поверхні кільцевого вирізу 42, який виконано на зовнішній поверхні передньої частини зазначеного надульника 12 (див. Фіг.1, Фіг.7-8 та Фіг.27). При встановленні кришки 18 на надульник 12 її бічні стінки 36 входять з натягом у зазначений кільцевий виріз 42, що виконаний на передній частині надульника 12 (див. Фіг.1 та Фіг.7). Підготовлений додатковий корпус 19 нагвинчують по різьбі 46, що виконана на зовнішній поверхні патронника 13, на відповідну різьбу 47, що виконана на передній циліндричній проточці 25 зазначеного додаткового корпуса 19 до щільного прилягання поверхні 27 до торцевої частини 54 (див. Фіг.З) патронника 13 (див. Фіг. 1-2 та Фіг.2431). Після виконання останньої вищезазначеної технологічної операції ручний одноразовий вогнегасящий імпульсний пристрій є готовим до використання. Для використання ручний одноразовий вогнегасящий імпульсний пристрій береться за ствол 1 (в районі ребер жорсткості 48) однією рукою 53, наприклад, лівою (див. Фіг.24) (шляхом охоплення пальцями 52 руки 53 зовнішньої поверхні 39 передньої дульної частини ствола 1), а другою рукою 53, наприклад, правою, висмикується запобіжник 15 (див. Фіг.24). Після того, як запобіжник 15 буде вивільненим, його витягають з зазору між задньою торцевою частиною 41 додаткового корпуса 19 і елемента 16 фіксації запобіжника 15, наприклад, пальцем 52 другої руки 53 (наприклад, правої руки згідно зі схемою на Фіг.24). При цьому під дією пружини 17, яка одним кінцем впирається в кільцевий виступ 28, а другим - в торцеву частину елемента 16 фіксації запобіжника 15, ударник (позиція 6) відтягується від капсуля-запалювача 31 ємності 9 з метальним пороховим зарядом 3. Цим забезпечується хід ударника (позиція 6) для наколювання капсуля-запалювача 31, що встановлений в отворі ЗО, що виконаний закритій частині 29 ємності 9 з метальним пороховим зарядом 3 (див. Фіг.39-41). Після цього знімають з передньої частини надульника 12 кришку 18 (див. Фіг.27). Далі направляють ствол 1 ручного одноразового вогнегасящего імпульсного пристрою на вогонь і долонею правої руки 53 (згідно зі схемою на Фіг.25 та Фіг.28) різко з силою F вдаряють по площині елемента 16 фіксації запобіжника 15 (див. Фіг.25 та Фіг.28-29). При цьому елемент 16 фіксації запобіжника 15 під дією сили F удару руки 53 буде переміщатися вперед, стискаючі пружину 17 (див. Фіг.28-29). На підставі того, що елемент 16 фіксації запобіжника 15 є жорстко зв'язаним з ударником (позиція 6), зазначений ударник 6 також різко переміститься у бік ємності 9 з метальним пороховим зарядом 3 і вдарить по капсул ю-запалювачу 31 (див. Фіг.28-29). При наколюванні загостреною 11263 20 частиною 23 ударника (позиція 6) капсулязапалювача 31, відбудеться спрацьовування зазначеного капсуля-запалювача 31 (див. Фіг.28-29). При спрацьовуванні капсуля-запалювача 31 відбудеться загоряння (див. Фіг.28-29) метального порохового заряду 3, який знаходиться усередині ємності 9 (див. Фіг.39-43), і порохові гази 55, проходячи через внутрішню порожнину камори 21 патронника 13, з великою силою будуть миттєво натискати на задню еластичну прокладку 5 і через нею на задній пиж 4 (див. Фіг.29-30). Під тиском порохових газів 55 задня еластична прокладка 5 і задній пиж 4 будуть переміщатися з великою швидкістю по внутрішній порожнині 20 камори ствола 1, при цьому задній пиж 4 буде виштовхувати з внутрішньої порожнини 20 камори ствола 1 ємність 10 з розміщеним в ній вогнегасящем складом 2 (див. Фіг.ЗО), При цьому передня еластична прокладка 5 і передній пиж 4 вилетять з внутрішньої порожнини надульника 12, а ємність 10 (з розміщеним в ній вогнегасящем складом 2) буде розрізатися на смужки (див. Фіг.31-32) загостреними частинами ножів 35 системи різаків 11 (див. Фіг.32). Після розрізання ножами 35 системи різаків 11 оболонки ємності 10, вогнегасящий склад 2 у вигляді хмари дрібнодисперсного порошку (або іншої речовини і в'язкості) полетить у бік вогню (див. Фіг.32 та Фіг.33-35), таким чином проводиться гасіння об'єкту, наприклад, військової техніки у вигляді бронетранспортеру. Причому застосування ручного одноразового вогнегасящего імпульсного пристрою можливе у будь-якому знаходженні бійця, наприклад, в окопі (див. Фіг.ЗЗ) або стоячі (див. Фіг.34), або усередині транспортного засобу (див. Фіг.35). Застосування ручного одноразового вогнегасящего імпульсного пристрою можливе і в закритому приміщенні, наприклад, в будинку, в бойовому відділенні броньованої техніки, корабля, в вантажному відсіку транспортного літака, в вогневих точках та інше. Відпрацьований ручний одноразовий вогнегасящий імпульсний пристрій або викидається, або зі ствола 1 скручується додатковий корпус 19 (відпрацьований ствол 1 при цьому викидається). На знятий додатковий корпус 19 накручується новий ствол 1 (з надульником 12), який споряджений ємністю 10 (з розміщеним в ній вогнегасящем складом 2) і ємністю 9 з метальним пороховим зарядом 3. При цьому можна при стрільбі кришку 18 з надульника 12 не знімати тому, що вона буде скинута виштовхнутими передньою еластичною прокладкою 5 та переднім пижем 4 (див. Фіг.32). Стрільба вогнегасящим складом 2 по вогню ведеться у цьому випадку аналогічно тому, що показано вище (але без операції зняття запобіжника 15 тому, що він знятий раніше)(див. хронологію Фіг.24-25 та Фіг.26-35), тому, що додатковий корпус 19 може використовуватися будь скільки разів. Підвищення ефективності застосування ручного одноразового вогнегасящего імпульсного пристрою, що заявляється, у порівнянні з прототипом, досягається тим, що зменшується час для приведення пристрою до застосування, можливе прак 21 22 11263 тично миттєве застосування, можлива стрільба по вогню з любого ракурсу, можливе спрацьовування пристрою як при ударі об любу тверду поверхню, так і при ударі долонею, можлива зміна стволу, який споряджений ємністю з розміщеним в ній вогнегасящим складом, за час не більше 5-10 секунд, можливе спорядження пристрою любим видом вогнегасящего складу - порошкоподібним, рідким, газоподібним. Джерела інформації 1. Деклараційний патент України № 13852 А, МПК 7 А 62 С 13/20, 1997 - аналог. 2. Деклараційний патент України на корисну модель № 2835, МПК 7 А 62 С 13/20, 2004 - аналог. 3. Патент РФ № 2055767 від 10.03.1996 "Ручное огнегасящее импульсное устройство", МПК 7 А 62 С 13/20 ~ прототип. Фіг. 1 І5 (9 І 2 10 т 35 49 Фіг. 2 ft c,,n \ V 4 m rr ,lJl j І * ~ J 5 £931-1 9£ 27 ФІГ. 13 а 0£ C9ZU 31 11263 32 Фіг. 19 ФІГ. 18 Фіг. 20 Фіг. 21 Фіг. 23 Фіг. 22 vz єє 35 36 11263 Фіг. 27 Ю д 55^ З/ В 2 і Фіг. 28 1 Ш ' \ Фіг. 29 Фіг. ЗО 5$ Z /3 5 \ 4 5 Я /? ;? < 8Є 39 11263 Фіг. 34 40 *$* OZ 6£ f 11263 43 44 22 Фіг. 38 Фіг. 40 Фіг. 39 З Фіг. 42 Фіг. 41 XXXXXXXXXXXXXX 9 міф гэги 4? OZ 82 / 47 f 39 Комп'ютерна верстка Д. Дорошенко 11263 48 Фіг. 46 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
