Ствол 160 мм возимого міномета

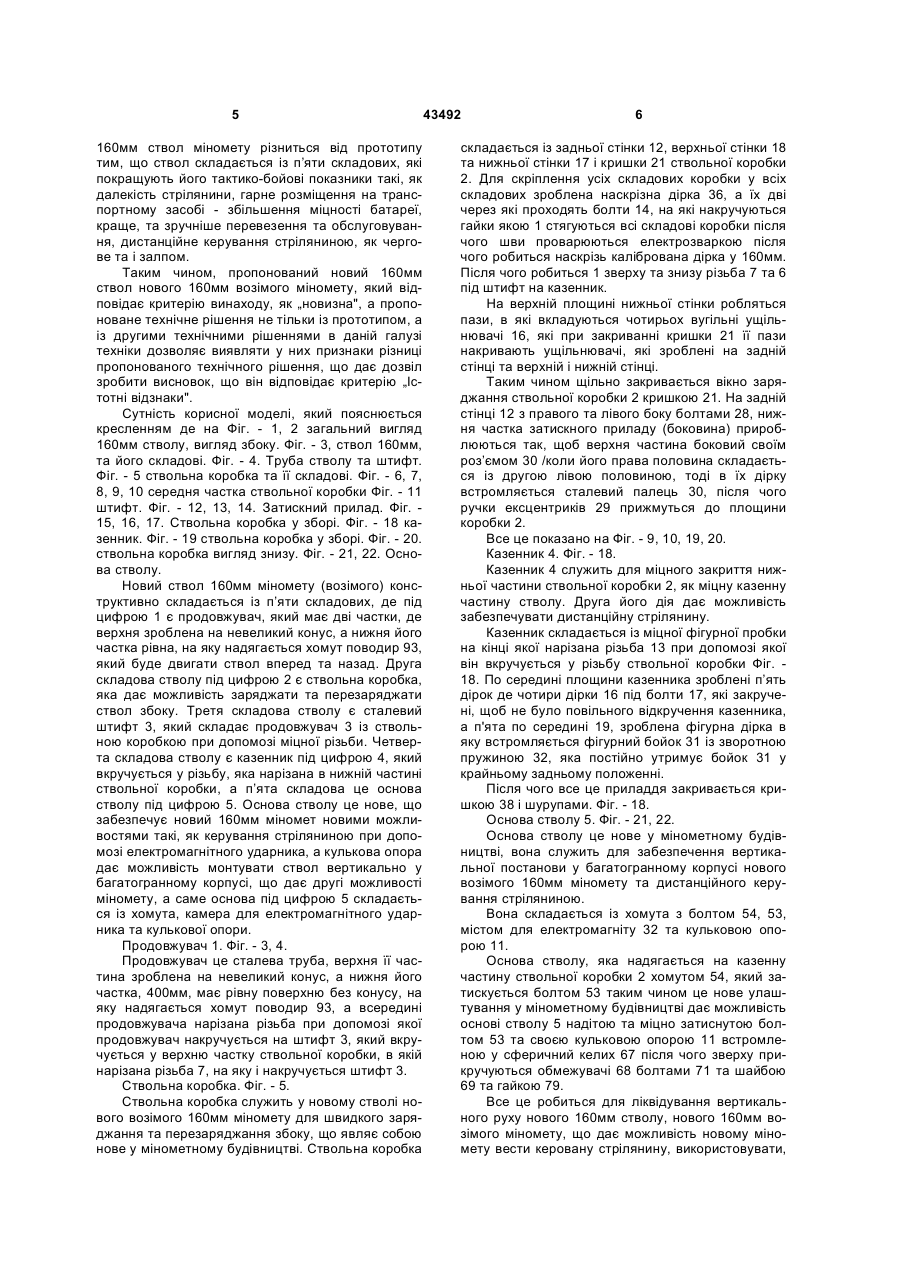

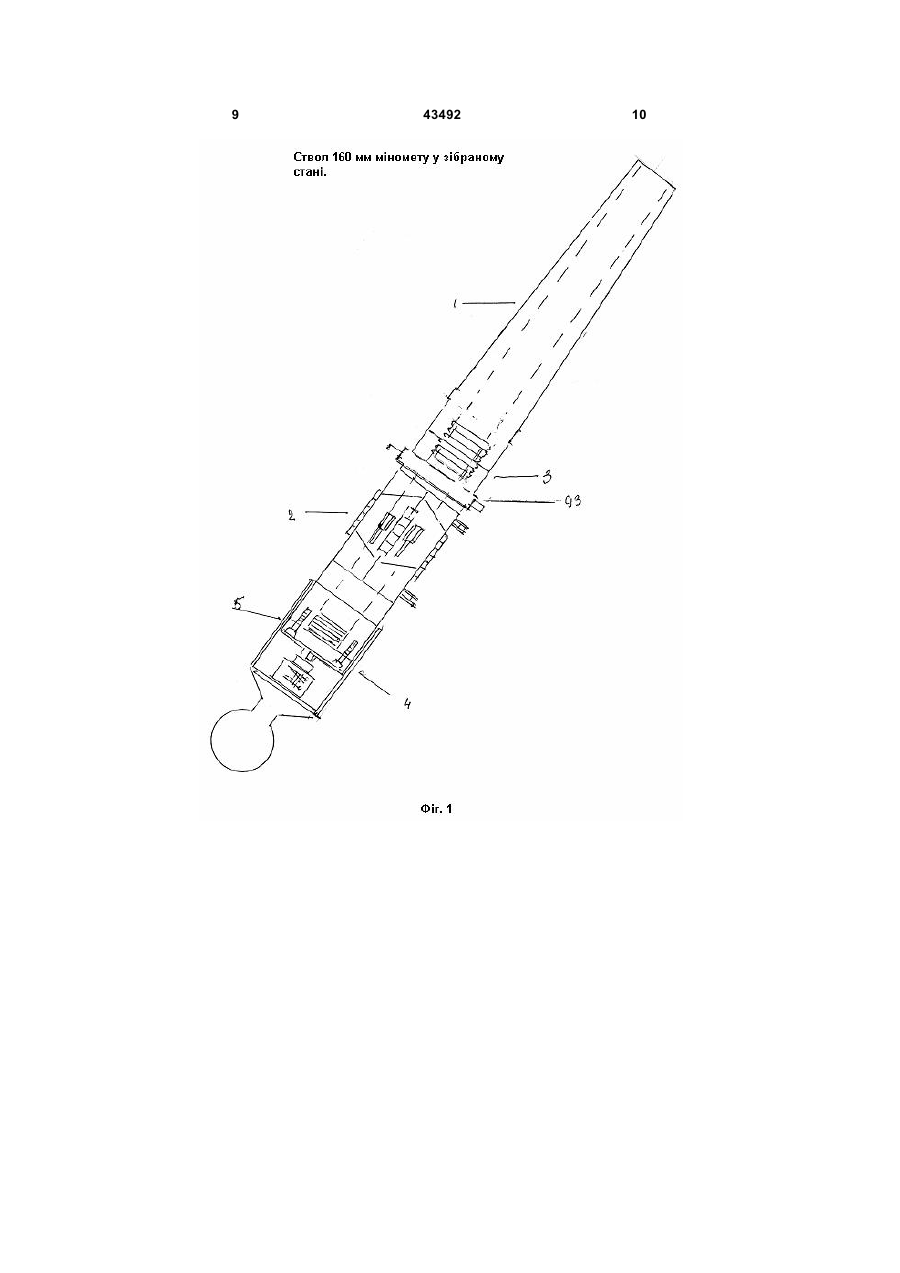

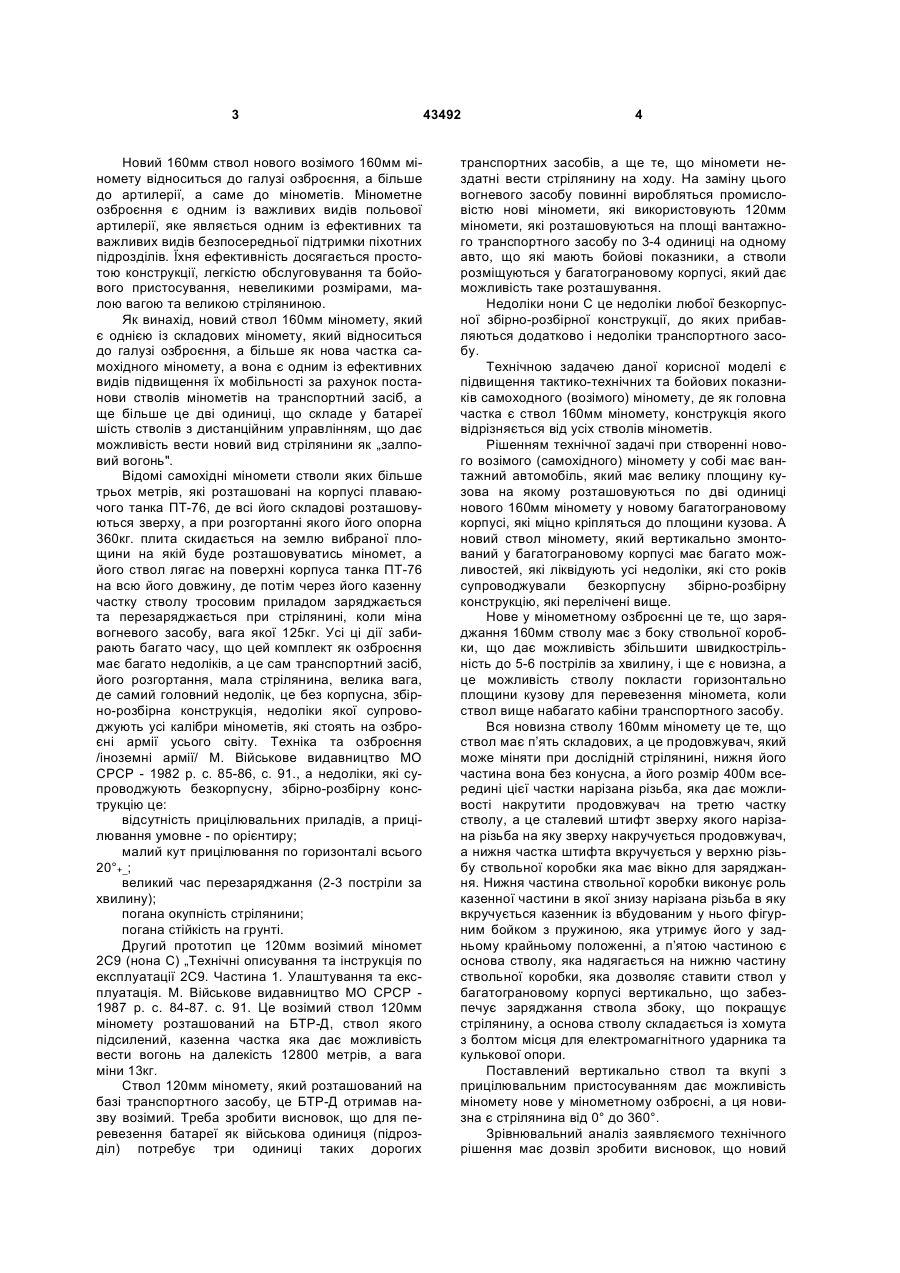

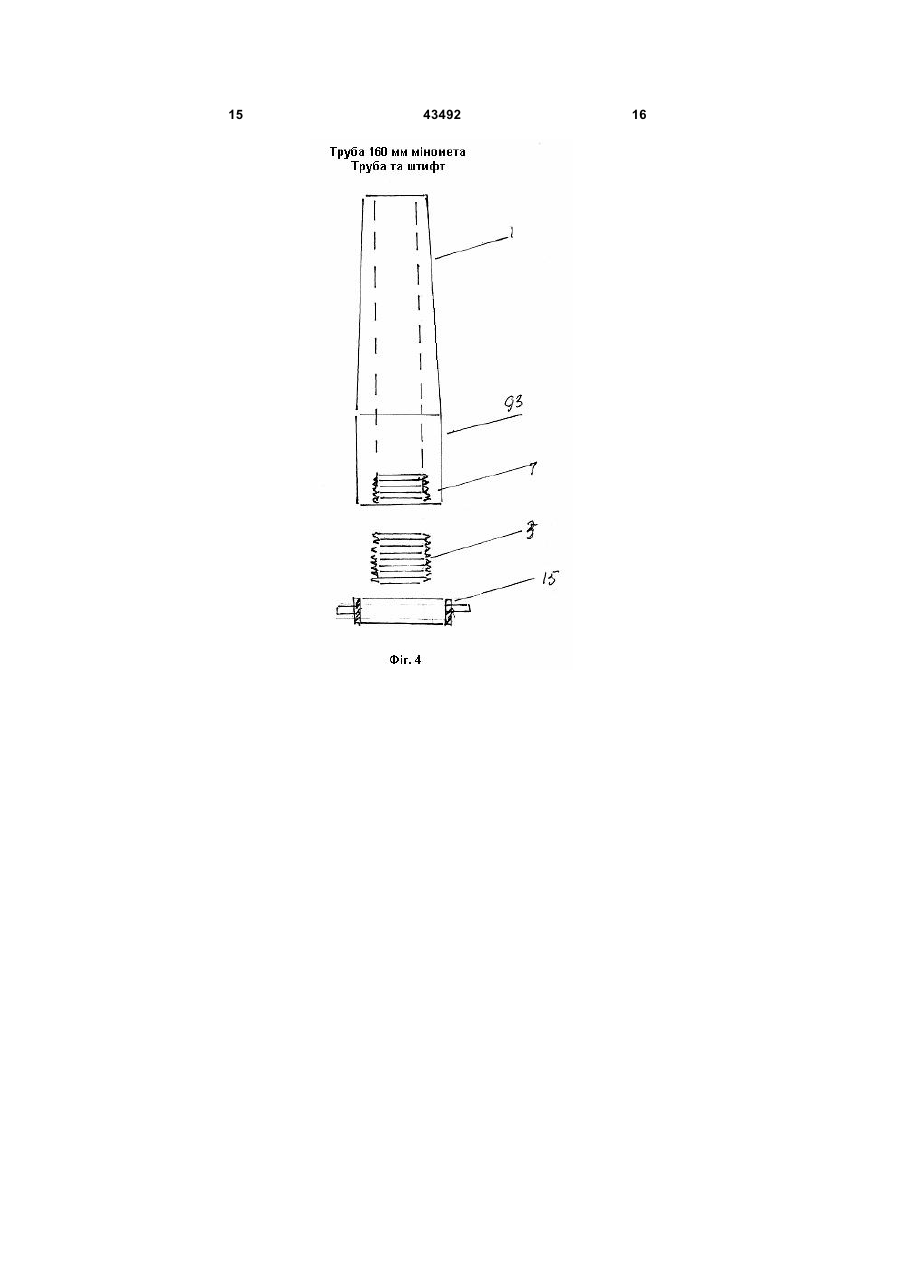

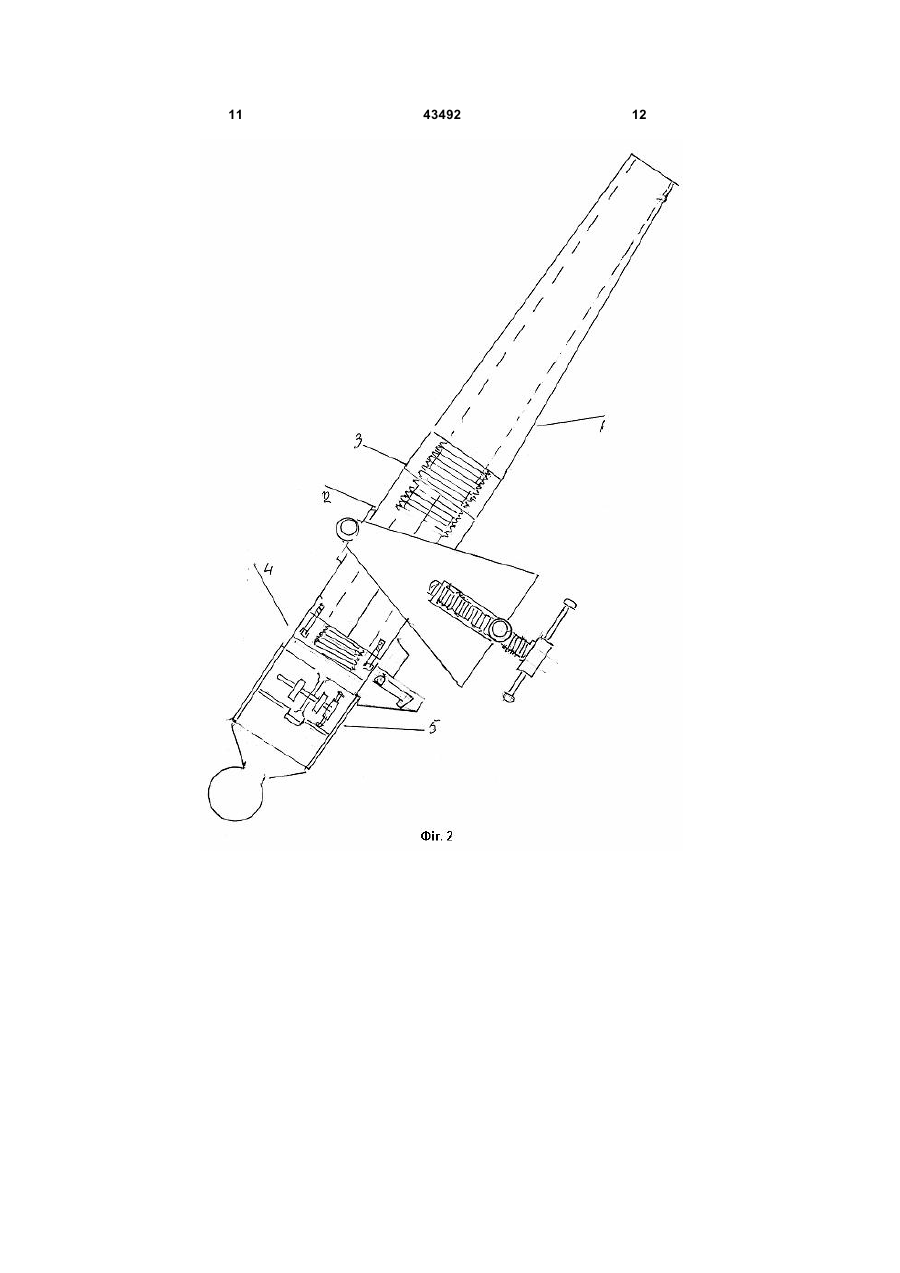

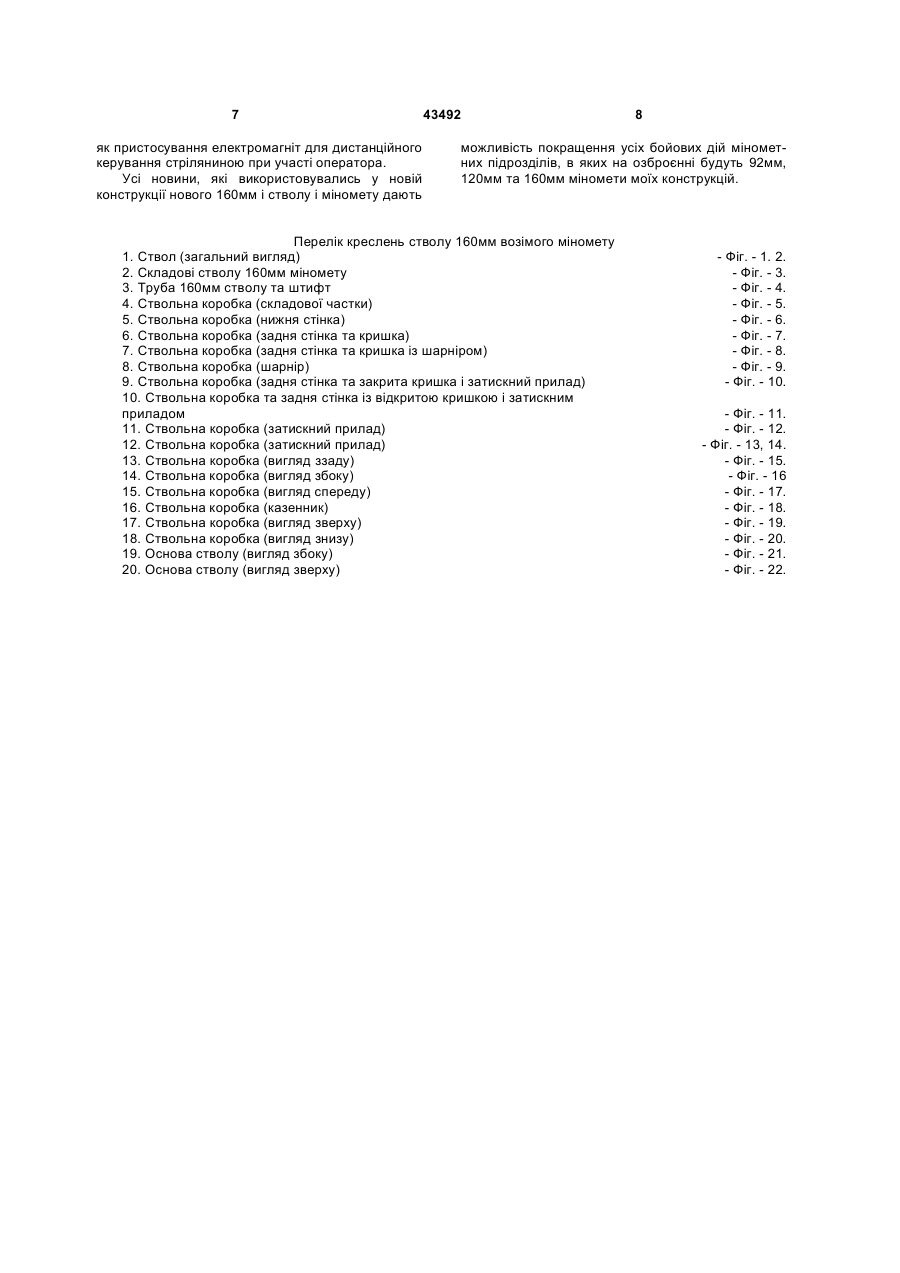

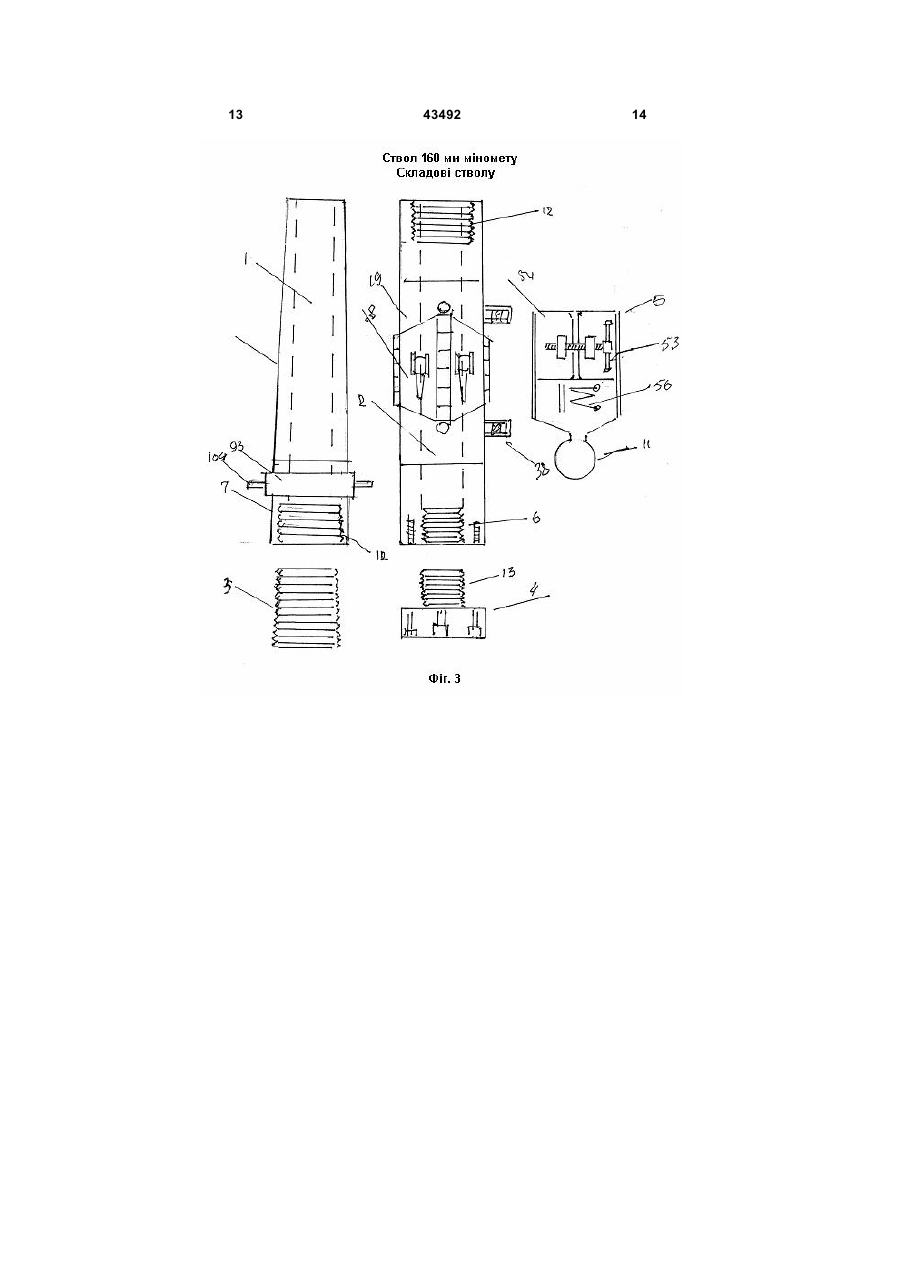

1. Ствол 160 мм возимого міномета, у своєму складі має 3-метрову сталеву трубу, виконану на невеликий конус, на нижньому кінці прироблений квадратний казенник з кришкою, за допомогою якого здійснюється заряджання ствола боєприпасом, а на середині ствола прироблені півосі, на які надягаються пера опорної рами, на кінці якої прироблена кулькова опора, за допомогою якої ствол упирається у опорну плиту, яка закопана у землю під кутом, а прицілювальні, горизонтуючі прилади та інші пристосування розташовуються то на стволі, то на колісній парі, який відрізняється тим, що він складається із п'яти основних складових, кожна із яких виконує свою функцію, перша його складова це продовжувач, який змінює свою довжину при дослідному стрілянні, верхня складова виконана на невеликий конус, нижня 400 мм складова, у середині якої нарізана різьба під штифт, який є третьою складовою і за допомогою якого обмежувач накручується на ствольну коробку, яка складається із трьох товстих стінок з наскрізними отворами, через які просунуті болти з гайкою, які в одно скріплюють задню, нижню та верхню стінки, після чого шви стінок зварюються електрозварюванням, а товста кришка кріпиться до задньої стінки затискним приладом, після чого цей прилад затискується міцним сталевим затискним пристосуванням, який утримує великий тиск вибивного патрона, а знизу ствольної коробки нарізана різьба, в яку вкручується казенник, в якому виконаний посередині фігурний отвір, в який встромляється фігурний бойок з поворотною пружиною, де все це закривається кришкою, а п'ятою складовою ствола є основа ствола, яка складається із хомута з болтом, камерою для електромагнітного ударника та кульковою опорою. 2. Ствол 160 мм возимого міномета за п. 1, який відрізняється тим, що ствольна коробка дає мо 2 (19) 1 3 Новий 160мм ствол нового возімого 160мм міномету відноситься до галузі озброєння, а більше до артилерії, а саме до мінометів. Мінометне озброєння є одним із важливих видів польової артилерії, яке являється одним із ефективних та важливих видів безпосередньої підтримки піхотних підрозділів. Їхня ефективність досягається простотою конструкції, легкістю обслуговування та бойового пристосування, невеликими розмірами, малою вагою та великою стріляниною. Як винахід, новий ствол 160мм міномету, який є однією із складових міномету, який відноситься до галузі озброєння, а більше як нова частка самохідного міномету, а вона є одним із ефективних видів підвищення їх мобільності за рахунок постанови стволів мінометів на транспортний засіб, а ще більше це дві одиниці, що складе у батареї шість стволів з дистанційним управлінням, що дає можливість вести новий вид стрілянини як „залповий вогонь". Відомі самохідні міномети стволи яких більше трьох метрів, які розташовані на корпусі плаваючого танка ПТ-76, де всі його складові розташовуються зверху, а при розгортанні якого його опорна 360кг. плита скидається на землю вибраної площини на якій буде розташовуватись міномет, а його ствол лягає на поверхні корпуса танка ПТ-76 на всю його довжину, де потім через його казенну частку стволу тросовим приладом заряджається та перезаряджається при стрілянині, коли міна вогневого засобу, вага якої 125кг. Усі ці дії забирають багато часу, що цей комплект як озброєння має багато недоліків, а це сам транспортний засіб, його розгортання, мала стрілянина, велика вага, де самий головний недолік, це без корпусна, збірно-розбірна конструкція, недоліки якої супроводжують усі калібри мінометів, які стоять на озброєні армії усього світу. Техніка та озброєння /іноземні армії/ М. Військове видавництво МО СРСР - 1982 р. с. 85-86, с. 91., а недоліки, які супроводжують безкорпусну, збірно-розбірну конструкцію це: відсутність прицілювальних приладів, а прицілювання умовне - по орієнтиру; малий кут прицілювання по горизонталі всього 20°+_; великий час перезаряджання (2-3 постріли за хвилину); погана окупність стрілянини; погана стійкість на грунті. Другий прототип це 120мм возімий міномет 2С9 (нона С) „Технічні описування та інструкція по експлуатації 2С9. Частина 1. Улаштування та експлуатація. М. Військове видавництво МО СРСР 1987 р. с. 84-87. с. 91. Це возімий ствол 120мм міномету розташований на БТР-Д, ствол якого підсилений, казенна частка яка дає можливість вести вогонь на далекість 12800 метрів, а вага міни 13кг. Ствол 120мм міномету, який розташований на базі транспортного засобу, це БТР-Д отримав назву возімий. Треба зробити висновок, що для перевезення батареї як військова одиниця (підрозділ) потребує три одиниці таких дорогих 43492 4 транспортних засобів, а ще те, що міномети нездатні вести стрілянину на ходу. На заміну цього вогневого засобу повинні виробляться промисловістю нові міномети, які використовують 120мм міномети, які розташовуються на площі вантажного транспортного засобу по 3-4 одиниці на одному авто, що які мають бойові показники, а стволи розміщуються у багатограновому корпусі, який дає можливість таке розташування. Недоліки нони С це недоліки любої безкорпусної збірно-розбірної конструкції, до яких прибавляються додатково і недоліки транспортного засобу. Технічною задачею даної корисної моделі є підвищення тактико-технічних та бойових показників самоходного (возімого) міномету, де як головна частка є ствол 160мм міномету, конструкція якого відрізняється від усіх стволів мінометів. Рішенням технічної задачі при створенні нового возімого (самохідного) міномету у собі має вантажний автомобіль, який має велику площину кузова на якому розташовуються по дві одиниці нового 160мм міномету у новому багатограновому корпусі, які міцно кріпляться до площини кузова. А новий ствол міномету, який вертикально змонтований у багатограновому корпусі має багато можливостей, які ліквідують усі недоліки, які сто років супроводжували безкорпусну збірно-розбірну конструкцію, які перелічені вище. Нове у мінометному озброєнні це те, що заряджання 160мм стволу має з боку ствольної коробки, що дає можливість збільшити швидкострільність до 5-6 пострілів за хвилину, і ще є новизна, а це можливість стволу покласти горизонтально площини кузову для перевезення міномета, коли ствол вище набагато кабіни транспортного засобу. Вся новизна стволу 160мм міномету це те, що ствол має п’ять складових, а це продовжувач, який може міняти при дослідній стрілянині, нижня його частина вона без конусна, а його розмір 400м всередині цієї частки нарізана різьба, яка дає можливості накрутити продовжувач на третю частку стволу, а це сталевий штифт зверху якого нарізана різьба на яку зверху накручується продовжувач, а нижня частка штифта вкручується у верхню різьбу ствольної коробки яка має вікно для заряджання. Нижня частина ствольної коробки виконує роль казенної частини в якої знизу нарізана різьба в яку вкручується казенник із вбудованим у нього фігурним бойком з пружиною, яка утримує його у задньому крайньому положенні, а п’ятою частиною є основа стволу, яка надягається на нижню частину ствольної коробки, яка дозволяє ставити ствол у багатограновому корпусі вертикально, що забезпечує заряджання ствола збоку, що покращує стрілянину, а основа стволу складається із хомута з болтом місця для електромагнітного ударника та кулькової опори. Поставлений вертикально ствол та вкупі з прицілювальним пристосуванням дає можливість міномету нове у мінометному озброєні, а ця новизна є стрілянина від 0° до 360°. Зрівнювальний аналіз заявляємого технічного рішення має дозвіл зробити висновок, що новий 5 160мм ствол міномету різниться від прототипу тим, що ствол складається із п’яти складових, які покращують його тактико-бойові показники такі, як далекість стрілянини, гарне розміщення на транспортному засобі - збільшення міцності батареї, краще, та зручніше перевезення та обслуговування, дистанційне керування стріляниною, як чергове та і залпом. Таким чином, пропонований новий 160мм ствол нового 160мм возімого міномету, який відповідає критерію винаходу, як „новизна", а пропоноване технічне рішення не тільки із прототипом, а із другими технічними рішеннями в даній галузі техніки дозволяє виявляти у них признаки різниці пропонованого технічного рішення, що дає дозвіл зробити висновок, що він відповідає критерію „Істотні відзнаки". Сутність корисної моделі, який пояснюється кресленням де на Фіг. - 1, 2 загальний вигляд 160мм стволу, вигляд збоку. Фіг. - 3, ствол 160мм, та його складові. Фіг. - 4. Труба стволу та штифт. Фіг. - 5 ствольна коробка та її складові. Фіг. - 6, 7, 8, 9, 10 середня частка ствольної коробки Фіг. - 11 штифт. Фіг. - 12, 13, 14. Затискний прилад. Фіг. 15, 16, 17. Ствольна коробка у зборі. Фіг. - 18 казенник. Фіг. - 19 ствольна коробка у зборі. Фіг. - 20. ствольна коробка вигляд знизу. Фіг. - 21, 22. Основа стволу. Новий ствол 160мм міномету (возімого) конструктивно складається із п’яти складових, де під цифрою 1 є продовжувач, який має дві частки, де верхня зроблена на невеликий конус, а нижня його частка рівна, на яку надягається хомут поводир 93, який буде двигати ствол вперед та назад. Друга складова стволу під цифрою 2 є ствольна коробка, яка дає можливість заряджати та перезаряджати ствол збоку. Третя складова стволу є сталевий штифт 3, який складає продовжувач 3 із ствольною коробкою при допомозі міцної різьби. Четверта складова стволу є казенник під цифрою 4, який вкручується у різьбу, яка нарізана в нижній частині ствольної коробки, а п’ята складова це основа стволу під цифрою 5. Основа стволу це нове, що забезпечує новий 160мм міномет новими можливостями такі, як керування стріляниною при допомозі електромагнітного ударника, а кулькова опора дає можливість монтувати ствол вертикально у багатогранному корпусі, що дає другі можливості міномету, а саме основа під цифрою 5 складається із хомута, камера для електромагнітного ударника та кулькової опори. Продовжувач 1. Фіг. - 3, 4. Продовжувач це сталева труба, верхня її частина зроблена на невеликий конус, а нижня його частка, 400мм, має рівну поверхню без конусу, на яку надягається хомут поводир 93, а всередині продовжувача нарізана різьба при допомозі якої продовжувач накручується на штифт 3, який вкручується у верхню частку ствольної коробки, в якій нарізана різьба 7, на яку і накручується штифт 3. Ствольна коробка. Фіг. - 5. Ствольна коробка служить у новому стволі нового возімого 160мм міномету для швидкого заряджання та перезаряджання збоку, що являє собою нове у мінометному будівництві. Ствольна коробка 43492 6 складається із задньої стінки 12, верхньої стінки 18 та нижньої стінки 17 і кришки 21 ствольної коробки 2. Для скріплення усіх складових коробки у всіх складових зроблена наскрізна дірка 36, а їх дві через які проходять болти 14, на які накручуються гайки якою 1 стягуються всі складові коробки після чого шви проварюються електрозваркою після чого робиться наскрізь калібрована дірка у 160мм. Після чого робиться 1 зверху та знизу різьба 7 та 6 під штифт на казенник. На верхній площині нижньої стінки робляться пази, в які вкладуються чотирьох вугільні ущільнювачі 16, які при закриванні кришки 21 її пази накривають ущільнювачі, які зроблені на задній стінці та верхній і нижній стінці. Таким чином щільно закривається вікно заряджання ствольної коробки 2 кришкою 21. На задній стінці 12 з правого та лівого боку болтами 28, нижня частка затискного приладу (боковина) прироблюються так, щоб верхня частина боковий своїм роз’ємом 30 /коли його права половина складається із другою лівою половиною, тоді в їх дірку встромляється сталевий палець 30, після чого ручки ексцентриків 29 прижмуться до площини коробки 2. Все це показано на Фіг. - 9, 10, 19, 20. Казенник 4. Фіг. - 18. Казенник 4 служить для міцного закриття нижньої частини ствольної коробки 2, як міцну казенну частину стволу. Друга його дія дає можливість забезпечувати дистанційну стрілянину. Казенник складається із міцної фігурної пробки на кінці якої нарізана різьба 13 при допомозі якої він вкручується у різьбу ствольної коробки Фіг. 18. По середині площини казенника зроблені п’ять дірок де чотири дірки 16 під болти 17, які закручені, щоб не було повільного відкручення казенника, а п'ята по середині 19, зроблена фігурна дірка в яку встромляється фігурний бойок 31 із зворотною пружиною 32, яка постійно утримує бойок 31 у крайньому задньому положенні. Після чого все це приладдя закривається кришкою 38 і шурупами. Фіг. - 18. Основа стволу 5. Фіг. - 21, 22. Основа стволу це нове у мінометному будівництві, вона служить для забезпечення вертикальної постанови у багатогранному корпусі нового возімого 160мм міномету та дистанційного керування стріляниною. Вона складається із хомута з болтом 54, 53, містом для електромагніту 32 та кульковою опорою 11. Основа стволу, яка надягається на казенну частину ствольної коробки 2 хомутом 54, який затискується болтом 53 таким чином це нове улаштування у мінометному будівництві дає можливість основі стволу 5 надітою та міцно затиснутою болтом 53 та своєю кульковою опорою 11 встромленою у сферичний келих 67 після чого зверху прикручуються обмежувачі 68 болтами 71 та шайбою 69 та гайкою 79. Все це робиться для ліквідування вертикального руху нового 160мм стволу, нового 160мм возімого міномету, що дає можливість новому міномету вести керовану стрілянину, використовувати, 7 як пристосування електромагніт для дистанційного керування стріляниною при участі оператора. Усі новини, які використовувались у новій конструкції нового 160мм і стволу і міномету дають 43492 8 можливість покращення усіх бойових дій мінометних підрозділів, в яких на озброєнні будуть 92мм, 120мм та 160мм міномети моїх конструкцій. Перелік креслень стволу 160мм возімого міномету 1. Ствол (загальний вигляд) 2. Складові стволу 160мм міномету 3. Труба 160мм стволу та штифт 4. Ствольна коробка (складової частки) 5. Ствольна коробка (нижня стінка) 6. Ствольна коробка (задня стінка та кришка) 7. Ствольна коробка (задня стінка та кришка із шарніром) 8. Ствольна коробка (шарнір) 9. Ствольна коробка (задня стінка та закрита кришка і затискний прилад) 10. Ствольна коробка та задня стінка із відкритою кришкою і затискним приладом 11. Ствольна коробка (затискний прилад) 12. Ствольна коробка (затискний прилад) 13. Ствольна коробка (вигляд ззаду) 14. Ствольна коробка (вигляд збоку) 15. Ствольна коробка (вигляд спереду) 16. Ствольна коробка (казенник) 17. Ствольна коробка (вигляд зверху) 18. Ствольна коробка (вигляд знизу) 19. Основа стволу (вигляд збоку) 20. Основа стволу (вигляд зверху) - Фіг. - 1. 2. - Фіг. - 3. - Фіг. - 4. - Фіг. - 5. - Фіг. - 6. - Фіг. - 7. - Фіг. - 8. - Фіг. - 9. - Фіг. - 10. - Фіг. - 11. - Фіг. - 12. - Фіг. - 13, 14. - Фіг. - 15. - Фіг. - 16 - Фіг. - 17. - Фіг. - 18. - Фіг. - 19. - Фіг. - 20. - Фіг. - 21. - Фіг. - 22. 9 43492 10 11 43492 12 13 43492 14 15 43492 16 17 43492 18 19 43492 20 21 43492 22 23 43492 24 25 43492 26 27 43492 28 29 43492 30 31 43492 32 33 43492 34 35 43492 36 37 43492 38 39 43492 40 41 43492 42 43 43492 44 45 43492 46 47 Комп’ютерна верстка А. Крулевський 43492 Підписне 48 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
