Боєприпас для електрошокової зброї

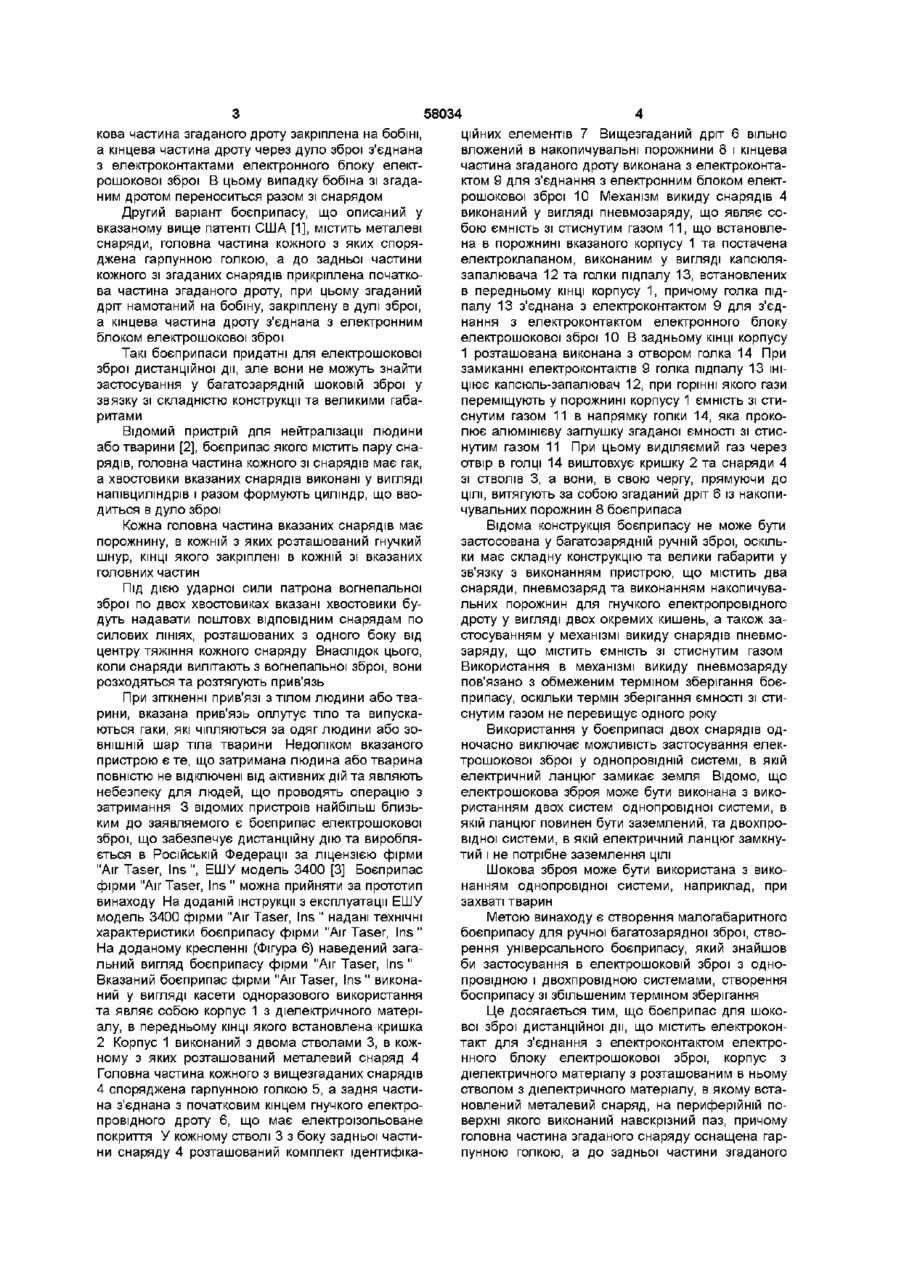

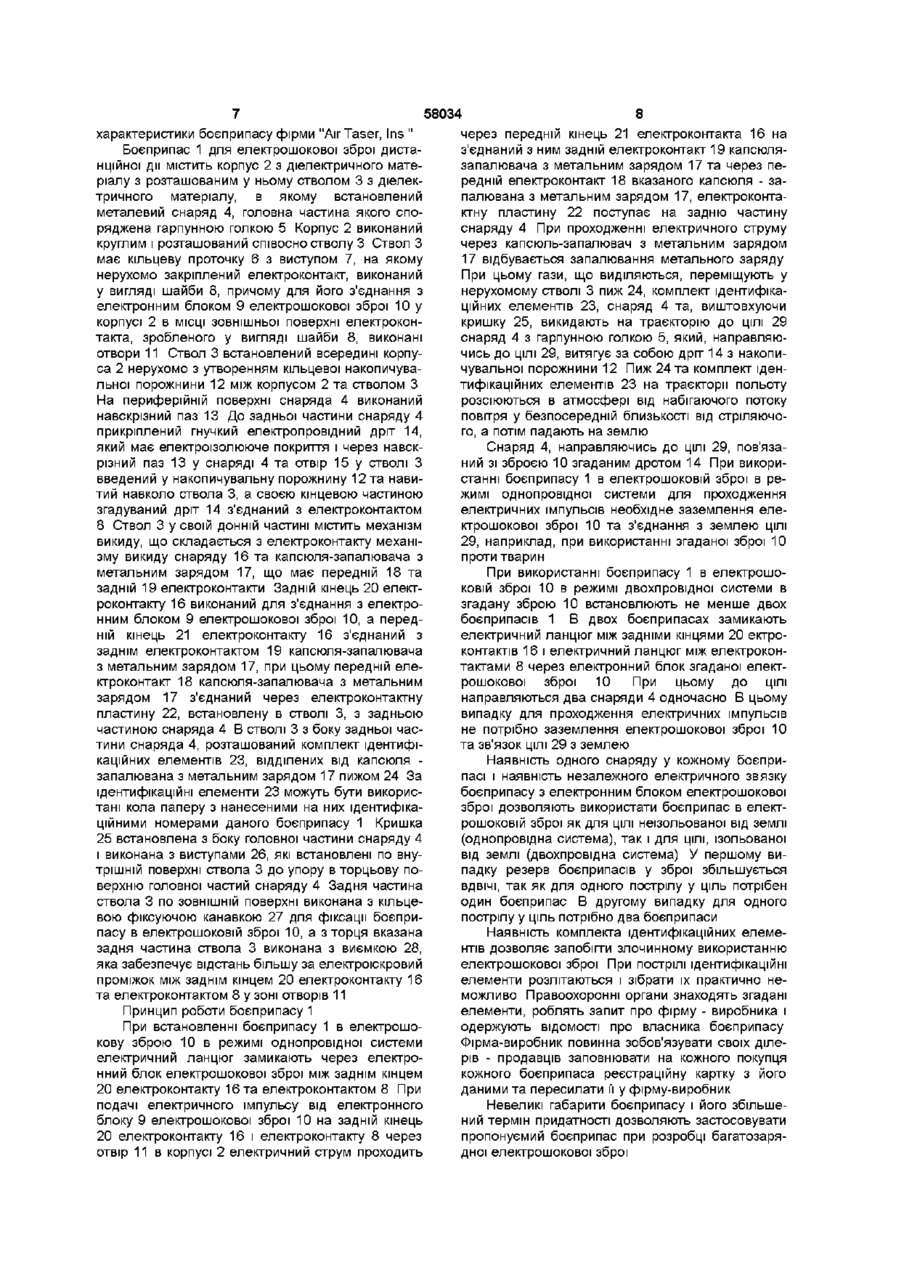

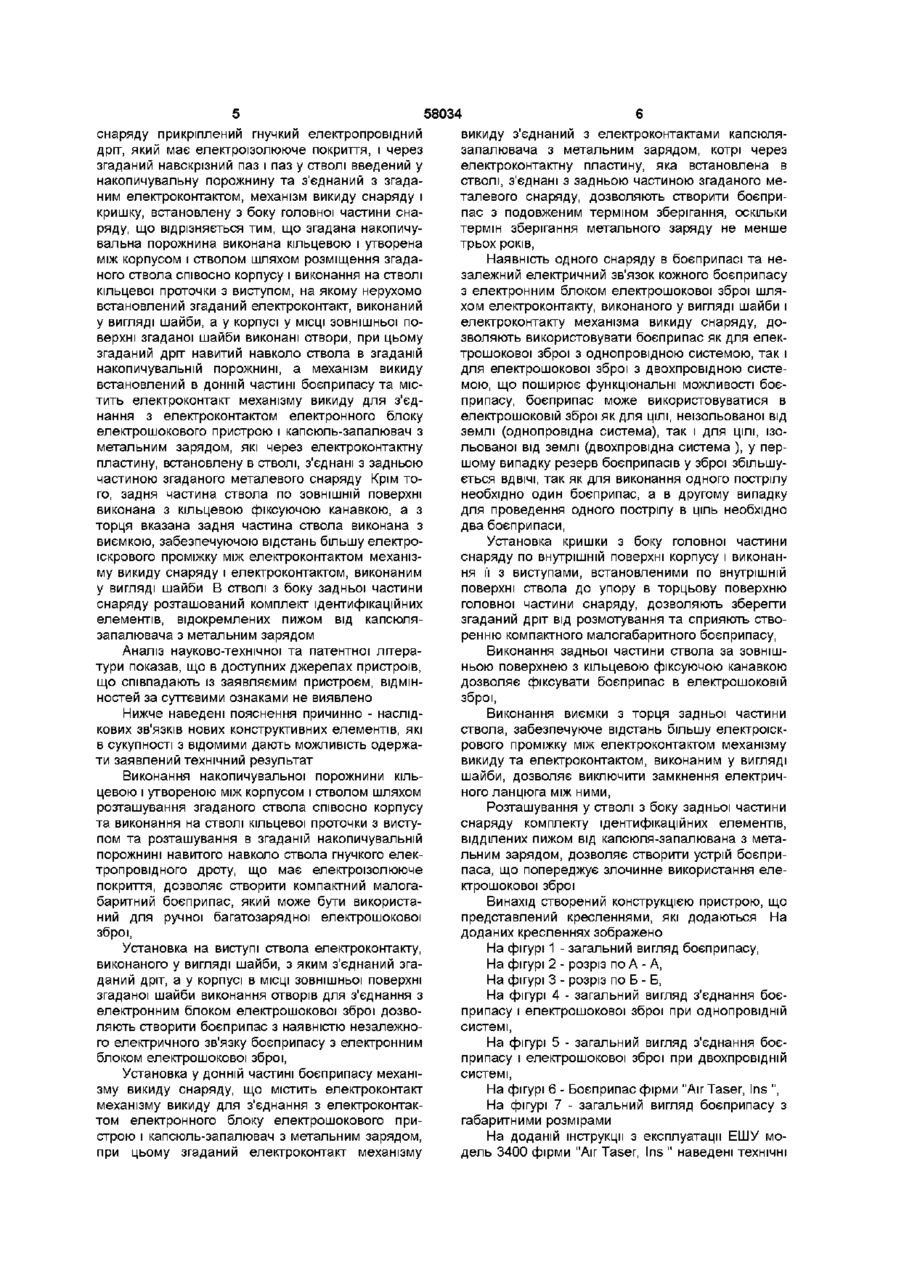

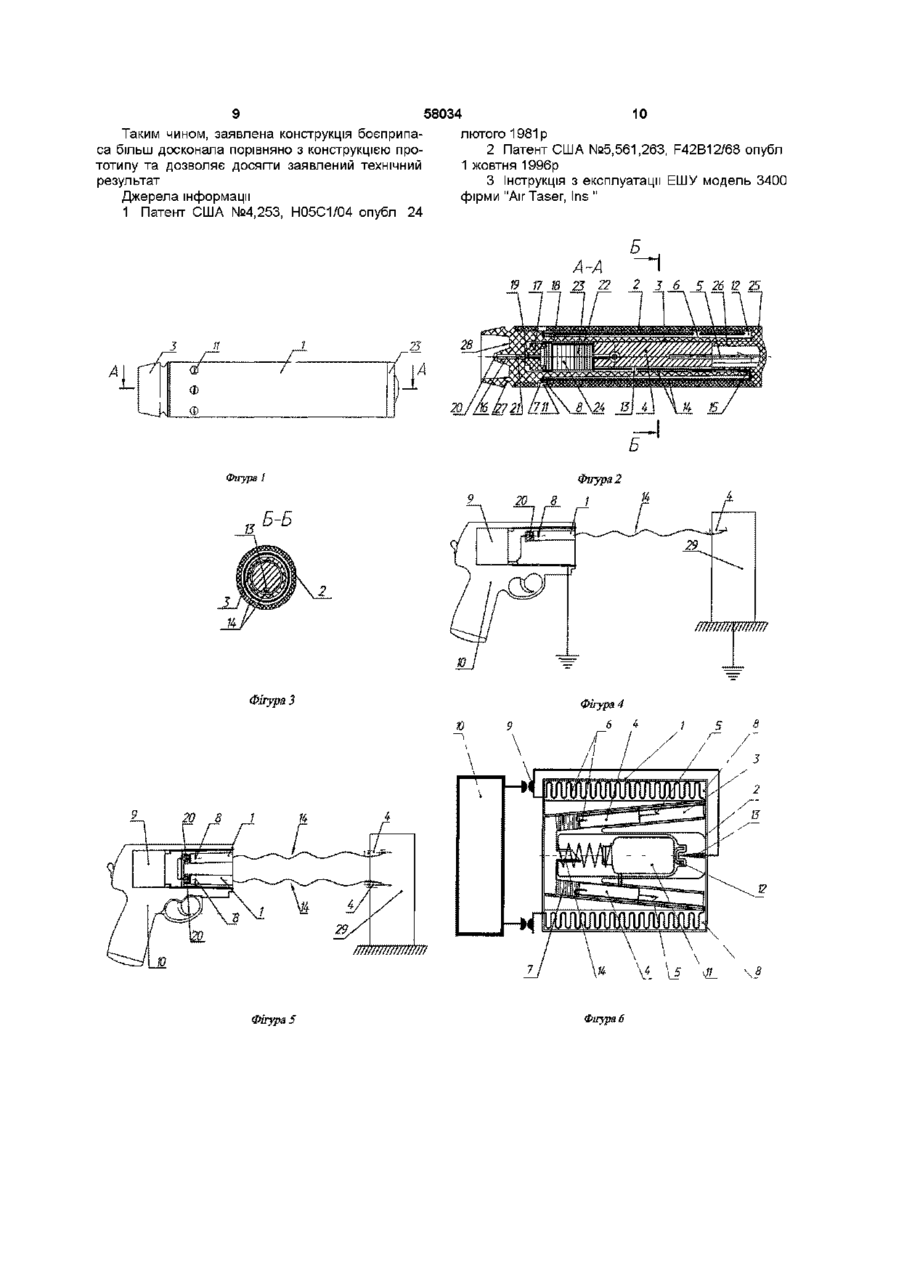

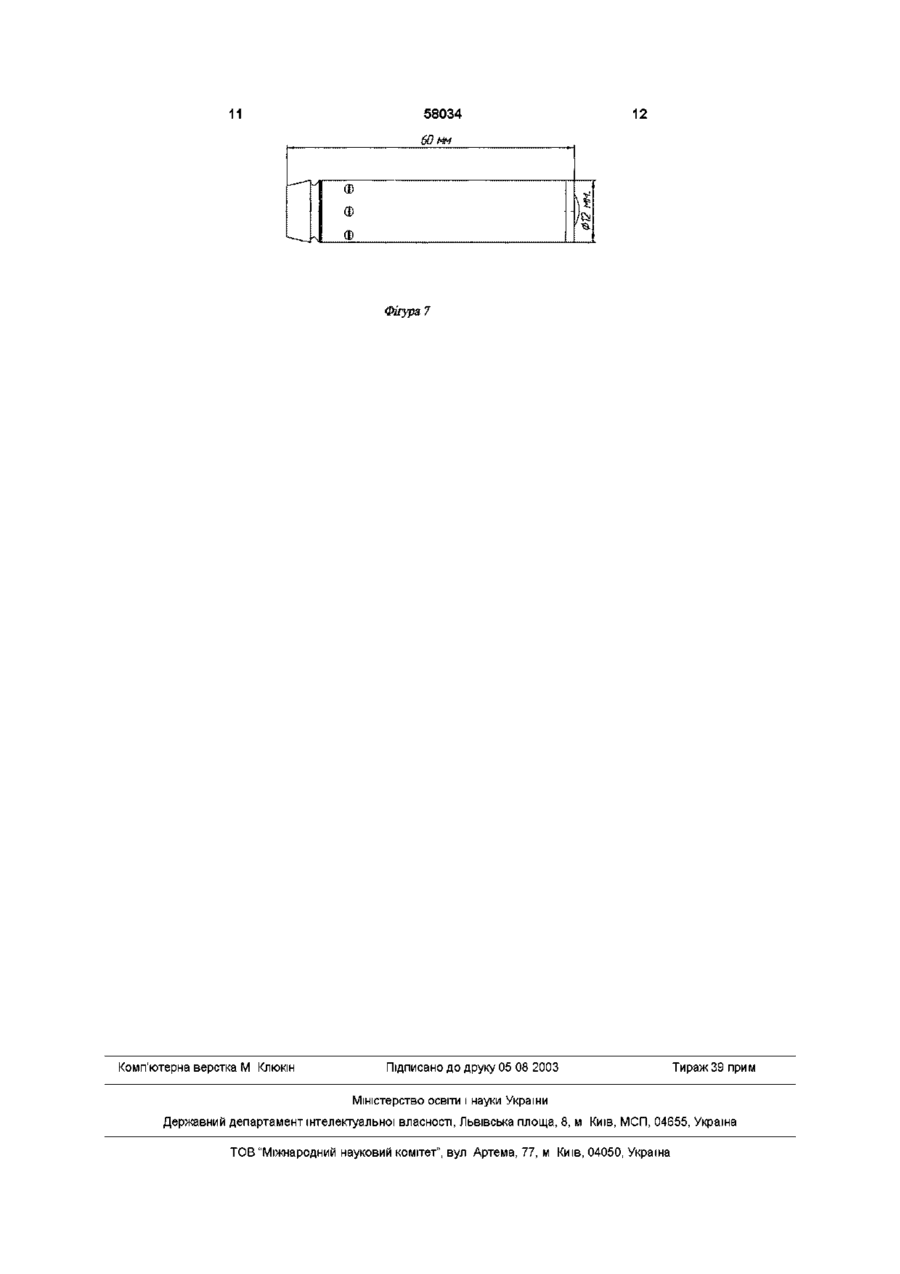

1 Боєприпас для електрошокової зброї дистанційної дії, що містить електроконтакт для з'єднання з еле ктро контактом електронного блока електрошокової зброї, корпус з діелектричного матеріалу, в якому встановлений металевий снаряд, на периферійній поверхні якого виконаний наскрізний паз, причому головна частина снаряда оснащена гарпунною голкою, а до задньої частини снаряда прикріплений гнучкий електропровідний дріт, що має електроізолююче покриття і який через наскрізний паз і паз у стволі введений у накопичувальну порожнину та з'єднаний з електроконтактом, механізм викиду снаряда і кришку, встановлену з боку головної частини снаряда, який відрізняється тим, що накопичувальна порожнина виконана кільцевою і утворена між корпусом і стволом шляхом розташування ствола СПІВВІСНО корпусу і виконання на стволі кільцевої проточки з виступом, на якому нерухомо встановлений еле ктро контакт, виконаний як шайба, а у корпусі у МІСЦІ зовнішньої поверхні шайби виконані отвори, при цьому дріт навитий навколо ствола в накопичувальній порожнині, механізм викиду встановлений в донній частині боєприпасу і містить еле ктро контакт механізму викиду для з'єднання з еле ктро контактом електронного блока електрошокового пристрою і капсуль-запалювач з метальним зарядом, при цьому еле ктро контакт механізму викиду з'єднаний з електроконтактами капсулязапалювача з метальним зарядом, які через електроконтактну пластину, встановлену в стволі, з'єднані з задньою частиною металевого снаряда 2 Боєприпас за п 1, який відрізняється тим, що кришка виконана з виступами, які встановлені на внутрішній поверхні ствола до упора в торцеву поверхню головної частини снаряда 3 Боєприпас за п 1, який відрізняється тим, що задня частина ствола по ЗОВНІШНІЙ поверхні виконана з кільцевою фіксуючою канавкою для фіксації боєприпасу в зброї, а з торця задня частина ствола виконана з виїмкою, що забезпечує відстань більшу ніж електроіскровий проміжок між електроконтактом механізму викиду снаряда і електроконтактом, виконаним як шайба 4 Боєприпас за п 1, який відрізняється тим, що у стволі з боку задньої частини розташований комплект ідентифікаційних елементів, відділених пижем від капсуля-запалювача з метальним зарядом СО о 00 ю Винахід відноситься до боєприпасів для зброї з електричними засобами ураження, переважно до патронів для електрошокової зброї, в яких забезпечується дистанційна дія для нейтралізації людини або тварини В електрошоковій зброї дистанційної дії використовуються боєприпаси, що містять електроконтакти для з'єднання з електроконтактами електронного блоку електрошокової зброї та снаряд, головна частина якого постачена однією або декількома голками, а задня частина пов'язана зі згаданими електроконтактами гнучким електропровідним дротом, що має еле ктро ізолююче покриття Перевагою електрошокової зброї є тимчасове повне відключення від активних дій людини або тварини, що викликає стан хибної епілепсії Вибором параметрів електричної напруги забезпечують уражаючу дію у вигляді короткочасного шоку без загрози здоровію При стрільбі з шокової зброї відомими боєприпасами не забезпечується багатозарядність вказаної зброї Відомий боєприпас, використовуємий для електрошокової зброї, в якому забезпечується дистанційна дія, що містить декілька металевих снарядів, головна частина кожного з яких споряджена голками, а корпус вказаного снаряду виконаний з порожниною, в якій розташована бобіна з намотаним на ній гнучким електропровідним дротом, що має електроізолююче покриття, при цьому почат 58034 кова частина згаданого дроту закріплена на бобіні, а кінцева частина дроту через дуло зброї з'єднана 3 електроконтактами електронного блоку електрошокової зброї В цьому випадку бобіна зі згаданим дротом переноситься разом зі снарядом Другий варіант боєприпасу, що описаний у вказаному вище патенті США [1], містить металеві снаряди, головна частина кожного з яких споряджена гарпунною голкою, а до задньої частини кожного зі згаданих снарядів прикріплена початкова частина згаданого дроту, при цьому згаданий дріт намотаний на бобіну, закріплену в дулі зброї, а кінцева частина дроту з'єднана з електронним блоком електрошокової зброї Такі боєприпаси придатні для електрошокової зброї дистанційної дії, але вони не можуть знайти застосування у багатозарядній шоковій зброї у звязку зі складністю конструкції та великими габаритами Відомий пристрій для нейтралізації людини або тварини [2], боєприпас якого містить пару снарядів, головна частина кожного зі снарядів має гак, а хвостовики вказаних снарядів виконані у вигляді напівциліндрів і разом формують циліндр, що вводиться в дуло зброї Кожна головна частина вказаних снарядів має порожнину, в кожній з яких розташований гнучкий шнур, КІНЦІ якого закріплені в кожній зі вказаних головних частин Під ДІЄЮ ударної сили патрона вогнепальної зброї по двох хвостовиках вказані хвостовики будуть надавати поштовх ВІДПОВІДНИМ снарядам по силових ЛІНІЯХ, розташованих з одного боку від центру тяжіння кожного снаряду Внаслідок цього, коли снаряди вилітають з вогнепальної зброї, вони розходяться та розтягують прив'язь При зіткненні прив'язі з тілом людини або тварини, вказана прив'язь оплутує тіло та випускаються гаки, які чіпляються за одяг людини або ЗОВНІШНІЙ шар тіла тварини Недоліком вказаного пристрою є те, що затримана людина або тварина повністю не відключені від активних дій та являють небезпеку для людей, що проводять операцію з затримання 3 відомих пристроїв найбільш близьким до заявляемого є боєприпас електрошокової зброї, що забезпечує дистанційну дію та виробляється в РОСІЙСЬКІЙ Федерації за ліцензією фірми "Air Taser, Ins ", ЕШУ модель 3400 [3] Боєприпас фірми "Air Taser, Ins " можна прийняти за прототип винаходу На доданій інструкції з експлуатації ЕШУ модель 3400 фірми "Air Taser, Ins " надані технічні характеристики боєприпасу фірми "Air Taser, Ins " На доданому кресленні (Фігура 6) наведений загальний вигляд боєприпасу фірми "Air Taser, Ins " Вказаний боєприпас фірми "Air Taser, Ins " виконаний у вигляді касети одноразового використання та являє собою корпус 1 з діелектричного матеріалу, в передньому КІНЦІ якого встановлена кришка 2 Корпус 1 виконаний з двома стволами 3, в кожному з яких розташований металевий снаряд 4 Головна частина кожного з вищезгаданих снарядів 4 споряджена гарпунною голкою 5, а задня частина з'єднана з початковим кінцем гнучкого електропровідного дроту 6, що має електроізольоване покриття У кожному стволі 3 з боку задньої частини снаряду 4 розташований комплект ідентифіка ційних елементів 7 Вищезгаданий дріт 6 вільно вложений в накопичувальні порожнини 8 і кінцева частина згаданого дроту виконана з електроконтактом 9 для з'єднання з електронним блоком електрошокової зброї 10 Механізм викиду снарядів 4 виконаний у вигляді пневмозаряду, що являє собою ємність зі стиснутим газом 11, що встановлена в порожнині вказаного корпусу 1 та постачена електроклапаном, виконаним у вигляді капсюлязапалювача 12 та голки підпалу 13, встановлених в передньому КІНЦІ корпусу 1, причому голка підпалу 13 з'єднана з електроконтактом 9 для з'єднання з еле ктро контактом електронного блоку електрошокової зброї 10 В задньому КІНЦІ корпусу 1 розташована виконана з отвором голка 14 При замиканні електроконтактів 9 голка підпалу 13 ІНІЦІЮЄ капсюль-запалювач 12, при горінні якого гази переміщують у порожнині корпусу 1 ємність зі стиснутим газом 11 в напрямку голки 14, яка проколює алюмінієву заглушку згаданої ємності зі стиснутим газом 11 При цьому виділяємий газ через отвір в голці 14 виштовхує кришку 2 та снаряди 4 зі стволів 3, а вони, в свою чергу, прямуючи до ЦІЛІ, витягують за собою згаданий дріт 6 із накопичувальних порожнин 8 боєприпаса Відома конструкція боєприпасу не може бути застосована у багатозарядній ручній зброї, оскільки має складну конструкцію та велики габарити у зв'язку з виконанням пристрою, що містить два снаряди, пневмозаряд та виконанням накопичувальних порожнин для гнучкого електропровідного дроту у вигляді двох окремих кишень, а також застосуванням у механізмі викиду снарядів пневмозаряду, що містить ємність зі стиснутим газом Використання в механізмі викиду пневмозаряду пов'язано з обмеженим терміном зберігання боєприпасу, оскільки термін зберігання ємності зі стиснутим газом не перевищує одного року Використання у боєприпасі двох снарядів одночасно виключає можливість застосування електрошокової зброї у однопровідній системі, в якій електричний ланцюг замикає земля Відомо, що електрошокова зброя може бути виконана з використанням двох систем однопровідної системи, в якій ланцюг повинен бути заземлений, та двохпровідної системи, в якій електричний ланцюг замкнутий і не потрібне заземлення ЦІЛІ Шокова зброя може бути використана з виконанням однопровідної системи, наприклад, при захваті тварин Метою винаходу є створення малогабаритного боєприпасу для ручної багатозарядної зброї, створення універсального боєприпасу, який знайшов би застосування в електрошоковій зброї з однопровідною і двохпровідною системами, створення босприпасу зі збільшеним терміном зберігання Це досягається тим, що боєприпас для шокової зброї дистанційної дії, що містить електроконтакт для з'єднання з еле ктро контактом електронного блоку електрошокової зброї, корпус з діелектричного матеріалу з розташованим в ньому стволом з діелектричного матеріалу, в якому встановлений металевий снаряд, на периферійній поверхні якого виконаний навскрізний паз, причому головна частина згаданого снаряду оснащена гарпунною голкою, а до задньої частини згаданого 58034 снаряду прикріплений гнучкий електропровідний дріт, який має електроізолююче покриття, і через згаданий навскрізний паз і паз у стволі введений у накопичувальну порожнину та з'єднаний з згаданим електроконтактом, механізм викиду снаряду і кришку, встановлену з боку головної частини снаряду, що відрізняється тим, що згадана накопичувальна порожнина виконана кільцевою і утворена між корпусом і стволом шляхом розміщення згаданого ствола співосно корпусу і виконання на стволі кільцевої проточки з виступом, на якому нерухомо встановлений згаданий еле ктро контакт, виконаний у вигляді шайби, а у корпусі у МІСЦІ ЗОВНІШНЬОЇ поверхні згаданої шайби виконані отвори, при цьому згаданий дріт навитий навколо ствола в згаданій накопичувальній порожнині, а механізм викиду встановлений в донній частині боєприпасу та містить еле ктро контакт механізму викиду для з'єднання з електроконтактом електронного блоку еле ктро шокового пристрою і капсюль-запалювач з метальним зарядом, які через електроконтактну пластину, встановлену в стволі, з'єднані з задньою частиною згаданого металевого снаряду Крім того, задня частина ствола по ЗОВНІШНІЙ поверхні виконана з кільцевою фіксуючою канавкою, а з торця вказана задня частина ствола виконана з виємкою, забезпечуючою відстань більшу електроіскрового проміжку між електроконтактом механізму викиду снаряду і електроконтактом, виконаним у вигляді шайби В стволі з боку задньої частини снаряду розташований комплект ідентифікаційних елементів, відокремлених пижом від капсюлязапалювача з метальним зарядом Аналіз науково-технічної та патентної літератури показав, що в доступних джерелах пристроїв, що співпадають із заявляємим пристроєм, відмінностей за суттєвими ознаками не виявлено Нижче наведені пояснення причинно - наслідкових зв'язків НОВИХ конструктивних елементів, які в сукупності з відомими дають можливість одержати заявлений технічний результат Виконання накопичувальної порожнини кільцевою і утвореною між корпусом і стволом шляхом розташування згаданого ствола співосно корпусу та виконання на стволі кільцевої проточки з виступом та розташування в згаданій накопичувальній порожнині навитого навколо ствола гнучкого електропровідного дроту, що має електроізолююче покриття, дозволяє створити компактний малогабаритний боєприпас, який може бути використаний для ручної багатозарядної електрошокової зброї, Установка на виступі ствола еле ктро контакту, виконаного у вигляді шайби, з яким з'єднаний згаданий дріт, а у корпусі в МІСЦІ ЗОВНІШНЬОЇ поверхні згаданої шайби виконання отворів для з'єднання з електронним блоком електрошокової зброї дозволяють створити боєприпас з наявністю незалежного електричного зв'язку боєприпасу з електронним блоком електрошокової зброї, Установка у донній частині боєприпасу механізму викиду снаряду, що містить еле ктро контакт механізму викиду для з'єднання з електроконтактом електронного блоку еле ктро шокового пристрою і капсюль-запалювач з метальним зарядом, при цьому згаданий еле ктро контакт механізму викиду з єднаний з електроконтактами капсюлязапалювача з метальним зарядом, котрі через електроконтактну пластину, яка встановлена в стволі, з'єднані з задньою частиною згаданого металевого снаряду, дозволяють створити боєприпас з подовженим терміном зберігання, оскільки термін зберігання метального заряду не менше трьох років, Наявність одного снаряду в боєприпасі та незалежний електричний зв'язок кожного боєприпасу з електронним блоком електрошокової зброї шляхом еле ктро контакту, виконаного у вигляді шайби і еле ктро контакту механізма викиду снаряду, дозволяють використовувати боєприпас як для електрошокової зброї з однопровідною системою, так і для електрошокової зброї з двохпровідною системою, що поширює функціональні можливості боєприпасу, боєприпас може використовуватися в електрошоковій зброї як для ЦІЛІ, неїзольованої від землі (однопровідна система), так і для ЦІЛІ, ізольованої від землі (двохпровідна система ), у першому випадку резерв боєприпасів у зброї збільшується ВДВІЧІ, так як для виконання одного пострілу необхідно один боєприпас, а в другому випадку для проведення одного пострілу в ціль необхідно два боєприпаси, Установка кришки з боку головної частини снаряду по внутрішній поверхні корпусу і виконання її з виступами, встановленими по внутрішній поверхні ствола до упору в торцьову поверхню головної частини снаряду, дозволяють зберегти згаданий дріт від розмотування та сприяють створенню компактного малогабаритного боєприпасу, Виконання задньої частини ствола за зовнішньою поверхнею з кільцевою фіксуючою канавкою дозволяє фіксувати боєприпас в електрошоковій зброї, Виконання виємки з торця задньої частини ствола, забезпечуюче відстань більшу електроіскрового проміжку між електроконтактом механізму викиду та електроконтактом, виконаним у вигляді шайби, дозволяє виключити замкнення електричного ланцюга між ними, Розташування у стволі з боку задньої частини снаряду комплекту ідентифікаційних елементів, відділених пижом від капсюля-запалювана з метальним зарядом, дозволяє створити устрій боєприпаса, що попереджує злочинне використання електрошокової зброї Винахід створений конструкцією пристрою, що представлений кресленнями, які додаються На доданих кресленнях зображено На фігурі 1 - загальний вигляд боєприпасу, На фігурі 2 - розріз по А - А, На фігурі 3 - розріз по Б - Б, На фігурі 4 - загальний вигляд з'єднання боєприпасу і електрошокової зброї при однопровідній системі, На фігурі 5 - загальний вигляд з'єднання боєприпасу і електрошокової зброї при двохпровідній системі, На фігурі 6 - Боєприпас фірми "Air Taser, Ins ", На фігурі 7 - загальний вигляд боєприпасу з габаритними розмірами На доданій інструкції з експлуатації ЕШУ модель 3400 фірми "Air Taser, Ins " наведені технічні 58034 характеристики боєприпасу фірми "Air Taser, Ins " Боєприпас 1 для електрошокової зброї дистанційної дії містить корпус 2 з діелектричного матеріалу з розташованим у ньому стволом 3 з діелектричного матеріалу, в якому встановлений металевий снаряд 4, головна частина якого споряджена гарпунною голкою 5 Корпус 2 виконаний круглим і розташований співосно стволу 3 Ствол З має кільцеву проточку 6 з виступом 7, на якому нерухомо закріплений електроконтакт, виконаний у вигляді шайби 8, причому для його з'єднання з електронним блоком 9 електрошокової зброї 10 у корпусі 2 в МІСЦІ зовнішньої поверхні електроконтакта, зробленого у вигляді шайби 8, виконані отвори 11 Ствол 3 встановлений всередині корпуса 2 нерухомо з утворенням кільцевої накопичувальної порожнини 12 між корпусом 2 та стволом З На периферійній поверхні снаряда 4 виконаний навскрізний паз 13 До задньої частини снаряду 4 прикріплений гнучкий електропровідний дріт 14, який має електроізолююче покриття і через навскрізний паз 13 у снаряді 4 та отвір 15 у стволі З введений у накопичувальну порожнину 12 та навитий навколо ствола 3, а своєю кінцевою частиною згадуваний дріт 14 з'єднаний з еле ктро контактом 8 Ствол 3 у своїй донній частині містить механізм викиду, що складається з еле ктро контакту механізму викиду снаряду 16 та капсюля-запалювача з метальним зарядом 17, що має передній 18 та задній 19 еле ктро контакти Задній кінець 20 електроконтакту 16 виконаний для з'єднання з електронним блоком 9 електрошокової зброї 10, а передній кінець 21 еле ктро контакту 16 з'єднаний з заднім еле ктро контактом 19 капсюля-запалювача з метальним зарядом 17, при цьому передній електроконтакт 18 капсюля-запалювача з метальним зарядом 17 з'єднаний через електроконтактну пластину 22, встановлену в стволі 3, з задньою частиною снаряда 4 В стволі 3 з боку задньої частини снаряда 4, розташований комплект ідентифікаційних елементів 23, відділених від капсюля запалювана з метальним зарядом 17 пижом 24 За ідентифікаційні елементи 23 можуть бути використані кола паперу з нанесеними на них ідентифікаційними номерами даного боєприпасу 1 Кришка 25 встановлена з боку головної частини снаряду 4 і виконана з виступами 26, які встановлені по внутрішній поверхні ствола 3 до упору в торцьову поверхню головної частий снаряду 4 Задня частина ствола 3 по ЗОВНІШНІЙ поверхні виконана з кільцевою фіксуючою канавкою 27 для фіксації боєприпасу в електрошоковій зброї 10, а з торця вказана задня частина ствола 3 виконана з виємкою 28, яка забезпечує відстань більшу за електроіскровий проміжок між заднім кінцем 20 еле ктро контакту 16 та еле ктро контактом 8 у зоні отворів 11 Принцип роботи боєприпасу 1 При встановленні боєприпасу 1 в електрошокову зброю 10 в режимі однопровідної системи електричний ланцюг замикають через електронний блок електрошокової зброї між заднім кінцем 20 еле ктро контакту 16 та еле ктро контактом 8 При подачі електричного імпульсу від електронного блоку 9 електрошокової зброї 10 на задній кінець 20 еле ктро контакту 16 і еле ктро контакту 8 через отвір 11 в корпусі 2 електричний струм проходить 8 через передній кінець 21 еле ктро контакта 16 на з'єднаний з ним задній еле ктро контакт 19 капсюлязапалювача з метальним зарядом 17 та через передній еле ктро контакт 18 вказаного капсюля - запалювана з метальним зарядом 17, електроконтактну пластину 22 поступає на задню частину снаряду 4 При проходженні електричного струму через капсюль-запалювач з метальним зарядом 17 відбувається запалювання метального заряду При цьому гази, що виділяються, переміщують у нерухомому стволі 3 пиж 24, комплект ідентифікаційних елементів 23, снаряд 4 та, виштовхуючи кришку 25, викидають на траєкторію до ЦІЛІ 29 снаряд 4 з гарпунною голкою 5, який, направляючись до ЦІЛІ 29, витягує за собою дріт 14 з накопичувальної порожнини 12 Пиж 24 та комплект ідентифікаційних елементів 23 на траєкторії польоту розсіюються в атмосфері від набігаючого потоку повітря у безпосередній близькості від стріляючого, а потім падають на землю Снаряд 4, направляючись до ЦІЛІ 29, пов'язаний зі зброєю 10 згаданим дротом 14 При використанні боєприпасу 1 в електрошоковій зброї в режимі однопровідної системи для проходження електричних імпульсів необхідне заземлення електрошокової зброї 10 та з'єднання з землею ЦІЛІ 29, наприклад, при використанні згаданої зброї 10 проти тварин При використанні боєприпасу 1 в електрошоковій зброї 10 в режимі двохпровідної системи в згадану зброю 10 встановлюють не менше двох боєприпасів 1 В двох боєприпасах замикають електричний ланцюг між задніми кінцями 20 ектроконтактів 16 і електричний ланцюг між електроконтактами 8 через електронний блок згаданої електрошокової зброї 10 При цьому до ЦІЛІ направляються два снаряди 4 одночасно В цьому випадку для проходження електричних імпульсів не потрібно заземлення електрошокової зброї 10 та зв'язок ЦІЛІ 29 з землею Наявність одного снаряду у кожному боєприпасі і наявність незалежного електричного звязку боєприпасу з електронним блоком електрошокової зброї дозволяють використати боєприпас в електрошоковій зброї як для ЦІЛІ неїзольованої від землі (однопровідна система), так і для ЦІЛІ, ізольованої від землі (двохпровідна система) У першому випадку резерв боєприпасів у зброї збільшується ВДВІЧІ, так як для одного пострілу у ціль потрібен один боєприпас В другому випадку для одного пострілу у ціль потрібно два боєприпаси Наявність комплекта ідентифікаційних елементів дозволяє запобігти злочинному використанню електрошокової зброї При пострілі ідентифікаційні елементи розлітаються і зібрати їх практично неможливо Правоохоронні органи знаходять згадані елементи, роблять запит про фірму - виробника і одержують ВІДОМОСТІ про власника боєприпасу Фірма-виробник повинна зобов'язувати своїх ділерів - продавців заповнювати на кожного покупця кожного боєприпаса реєстраційну картку з його даними та пересилати її у фірму-виробник Невеликі габарити боєприпасу і його збільшений термін придатності дозволяють застосовувати пропонуємий боєприпас при розробці багатозарядної електрошокової зброї 10 9 58034 Таким чином, заявлена конструкція боєприпалютого 1981 р са більш досконала порівняно з конструкцією про2 Патент США №5,561,263, F42B12/68 опубл тотипу та дозволяє досягти заявлений технічний 1 жовтня 1996р результат 3 Інструкція з експлуатації ЕШУ модель 3400 Джерела інформації фірми "AirTaser, Ins " 1 Патент США №4,253, Н05С1/04 опубл 24 А-А 19 її 18 23 22 Фігура! 20 8 1 Б-Б Фігура 5 Фігура 6 Б 2 3 6 5 26 12 25 11 58034 12 60 мм ф Комп'ютерна верстка М Клюкш Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
