Спосіб і система для обслуговування терміналів доступу, закріплених на точці доступу базової станції

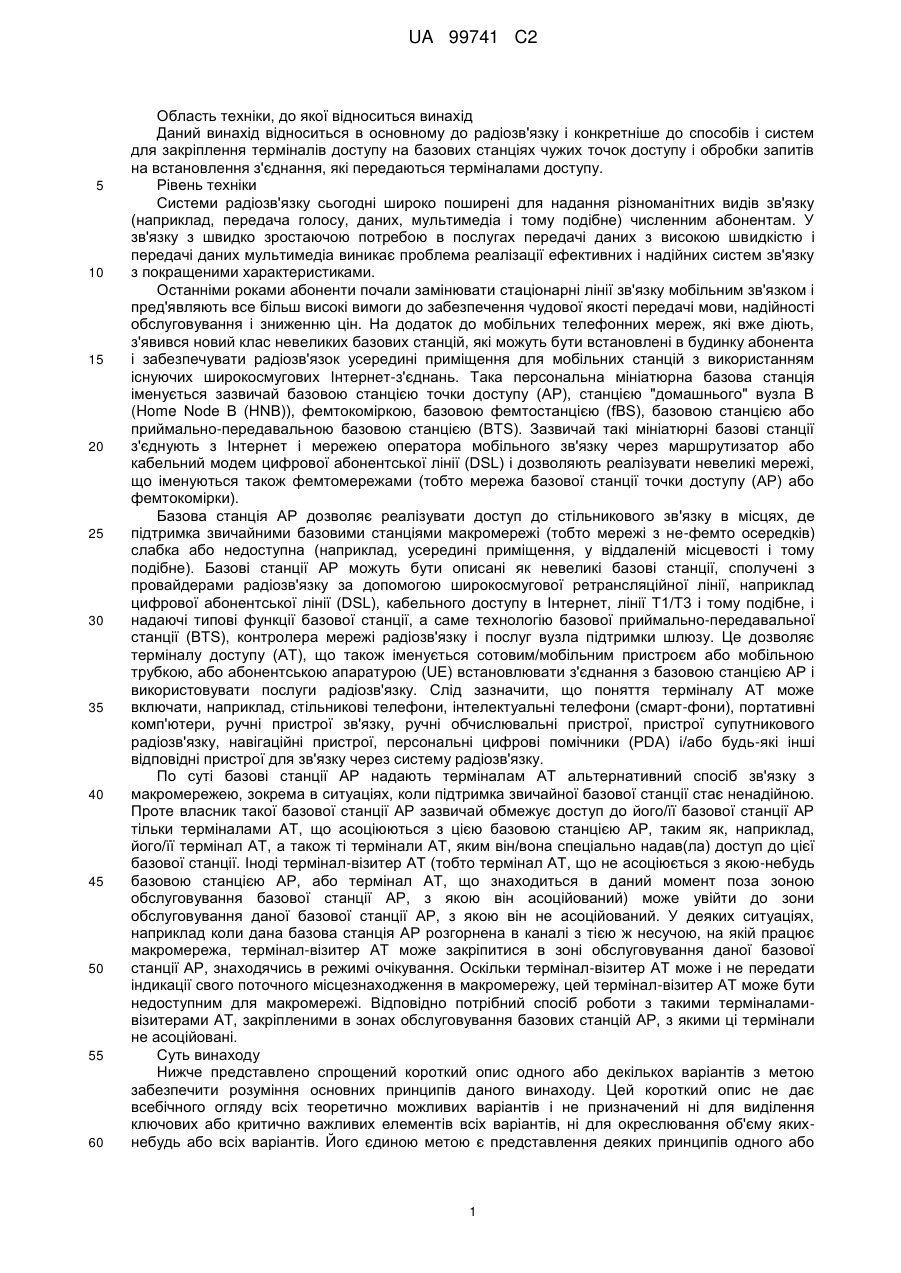

Реферат: Запропоновані пристрої і способи обслуговування термінала-візитера доступу (AT), що асоціюється з макромережею, у відповідь на вхід цього термінала-візитера AT в зону обслуговування точки доступу базової станції (АР). У одному з варіантів спосіб включає дозвіл реєстрації термінала-візитера AT на базовій станції АР і передачу інформації щодо цієї реєстрації в макромережу. При активізації термінала-візитера AT зв'язок між цим терміналомвізитером AT і макромережею може бути забезпечений шляхом, наприклад, передачі пейджингового запиту терміналу-візитеру AT через базову станцію АР. UA 99741 C2 (12) UA 99741 C2 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки, до якої відноситься винахід Даний винахід відноситься в основному до радіозв'язку і конкретніше до способів і систем для закріплення терміналів доступу на базових станціях чужих точок доступу і обробки запитів на встановлення з'єднання, які передаються терміналами доступу. Рівень техніки Системи радіозв'язку сьогодні широко поширені для надання різноманітних видів зв'язку (наприклад, передача голосу, даних, мультимедіа і тому подібне) численним абонентам. У зв'язку з швидко зростаючою потребою в послугах передачі даних з високою швидкістю і передачі даних мультимедіа виникає проблема реалізації ефективних і надійних систем зв'язку з покращеними характеристиками. Останніми роками абоненти почали замінювати стаціонарні лінії зв'язку мобільним зв'язком і пред'являють все більш високі вимоги до забезпечення чудової якості передачі мови, надійності обслуговування і зниженню цін. На додаток до мобільних телефонних мереж, які вже діють, з'явився новий клас невеликих базових станцій, які можуть бути встановлені в будинку абонента і забезпечувати радіозв'язок усередині приміщення для мобільних станцій з використанням існуючих широкосмугових Інтернет-з'єднань. Така персональна мініатюрна базова станція іменується зазвичай базовою станцією точки доступу (AP), станцією "домашнього" вузла B (Home Node B (HNB)), фемтокоміркою, базовою фемтостанцією (fBS), базовою станцією або приймально-передавальною базовою станцією (BTS). Зазвичай такі мініатюрні базові станції з'єднують з Інтернет і мережею оператора мобільного зв'язку через маршрутизатор або кабельний модем цифрової абонентської лінії (DSL) і дозволяють реалізувати невеликі мережі, що іменуються також фемтомережами (тобто мережа базової станції точки доступу (AP) або фемтокомірки). Базова станція AP дозволяє реалізувати доступ до стільникового зв'язку в місцях, де підтримка звичайними базовими станціями макромережі (тобто мережі з не-фемто осередків) слабка або недоступна (наприклад, усередині приміщення, у віддаленій місцевості і тому подібне). Базові станції AP можуть бути описані як невеликі базові станції, сполучені з провайдерами радіозв'язку за допомогою широкосмугової ретрансляційної лінії, наприклад цифрової абонентської лінії (DSL), кабельного доступу в Інтернет, лінії T1/T3 і тому подібне, і надаючі типові функції базової станції, а саме технологію базової приймально-передавальної станції (BTS), контролера мережі радіозв'язку і послуг вузла підтримки шлюзу. Це дозволяє терміналу доступу (AT), що також іменується сотовим/мобільним пристроєм або мобільною трубкою, або абонентською апаратурою (UE) встановлювати з'єднання з базовою станцією AP і використовувати послуги радіозв'язку. Слід зазначити, що поняття терміналу AT може включати, наприклад, стільникові телефони, інтелектуальні телефони (смарт-фони), портативні комп'ютери, ручні пристрої зв'язку, ручні обчислювальні пристрої, пристрої супутникового радіозв'язку, навігаційні пристрої, персональні цифрові помічники (PDA) і/або будь-які інші відповідні пристрої для зв'язку через систему радіозв'язку. По суті базові станції AP надають терміналам AT альтернативний спосіб зв'язку з макромережею, зокрема в ситуаціях, коли підтримка звичайної базової станції стає ненадійною. Проте власник такої базової станції AP зазвичай обмежує доступ до його/її базової станції AP тільки терміналами AT, що асоціюються з цією базовою станцією AP, таким як, наприклад, його/її термінал AT, а також ті термінали AT, яким він/вона спеціально надав(ла) доступ до цієї базової станції. Іноді термінал-візитер AT (тобто термінал AT, що не асоціюється з якою-небудь базовою станцією AP, або термінал AT, що знаходиться в даний момент поза зоною обслуговування базової станції AP, з якою він асоційований) може увійти до зони обслуговування даної базової станції AP, з якою він не асоційований. У деяких ситуаціях, наприклад коли дана базова станція AP розгорнена в каналі з тією ж несучою, на якій працює макромережа, термінал-візитер AT може закріпитися в зоні обслуговування даної базової станції AP, знаходячись в режимі очікування. Оскільки термінал-візитер AT може і не передати індикації свого поточного місцезнаходження в макромережу, цей термінал-візитер AT може бути недоступним для макромережі. Відповідно потрібний спосіб роботи з такими терміналамивізитерами AT, закріпленими в зонах обслуговування базових станцій AP, з якими ці термінали не асоційовані. Суть винаходу Нижче представлено спрощений короткий опис одного або декількох варіантів з метою забезпечити розуміння основних принципів даного винаходу. Цей короткий опис не дає всебічного огляду всіх теоретично можливих варіантів і не призначений ні для виділення ключових або критично важливих елементів всіх варіантів, ні для окреслювання об'єму якихнебудь або всіх варіантів. Його єдиною метою є представлення деяких принципів одного або 1 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 декількох варіантів даного винаходу в спрощеній формі як введення до докладнішого опису, який буде приведено нижче. Відповідно до одного або кількох варіантів і відповідного опису різні аспекти розглянуті у зв'язку з обслуговуванням термінала-візитера доступу (AT), що асоціюється з макромережею. Зокрема, описані тут спосіб і системи дозволяють терміналу візитерові AT увійти до зони обслуговування базової станції точки доступу (AP) і залишатися в каналі несучої, перебуваючи в режимі очікування. При активізації цього термінала-візитера AT зв'язок між ним і макромережею може здійснюватися одним або декількома способами. Наприклад, такий зв'язок може здійснюватися шляхом направлення пейджингового запиту в точку AP доступу візитера через базову станцію AP. Замість цього або на додаток до цього для здійснення такого зв'язку можна після прийому запиту на встановлення з'єднання від точки AP доступу візитера передати цей запит на встановлення з'єднання і звіт про стан середовища радіозв'язку (RER), прийнятий від термінала-візитера AT, в макромережу. Після прийому інформації про призначення каналу з макромережі, ця інформація може бути передана терміналу-візитерові AT. Відповідно до відповідних аспектів запропонований пристрій радіозв'язку, який включає: приймач, що підтримує лінію зв'язку з терміналом-візитером AT, що асоціюється з макромережею; щонайменше один процесор в оперативному зв'язку з приймачем; і пристрій, що запам'ятовує, в оперативному зв'язку з цим щонайменше одним процесором. У пристрої, що запам'ятовує, може бути записана виконувана програма щонайменше для одного процесора, щоб: (a) у відповідь на вхід термінала-візитера AT в зону обслуговування базової станції AP, дозволити терміналу-візитерові AT залишитися в каналі несучої, будучи в режимі очікування; і (b) після активізації термінала-візитера AT забезпечити зв'язок між цим терміналом-візитером AT і макромережею. Наприклад, вказана виконувана програма може включати інструкції щонайменше для одного процесора, щоб: (a) обмежити зону для базової станції AP, відмінну від зони даної макромережі; (b) забезпечити реєстрацію термінала-візитера AT на базовій станції AP; і (c) передати інформацію про реєстрацію в макромережу. Замість цього або на додаток до цього що розглядається щонайменше один процесор може забезпечувати зв'язок між терміналомвізитером AT і макромережею шляхом напряму пейджингового запиту терміналу-візитерові AT через базову станцію AP щонайменше частково на основі реєстраційної інформації. У іншому прикладі, цей щонайменше один процесор може забезпечувати зв'язок між терміналом-візитером AT і макромережею шляхом прийому запиту на встановлення з'єднання від термінала-візитера AT і передачі цього запиту на встановлення з'єднання і звіту RER, отриманого від термінала-візитера AT в макромережу. Цей щонайменше один процесор може приймати інформацію про призначення каналу з макромережі. Ця інформація про призначення каналу містить вказівку каналу макромережі, що несе, для термінала-візитера AT. Що розглядається щонайменше один процесор може передавати інформацію про призначення каналу терміналу-візитерові AT. Згідно іншим аспектам, що відносяться до справи, запропонований пристрій для обслуговування термінала-візитера AT, який закріплюється в зоні обслуговування базової станції AP. Такий пристрій може бути конфігуроване як термінал або станція зв'язку, або як процесор або аналогічний пристрій для використання в терміналі зв'язку, пристрої або точці AP доступу. Пристрій може включати засоби, що дозволяють терміналу-візитерові AT залишатися в каналі що несе, будучи в режимі очікування, і засоби для реєстрації термінала-візитера AT. Пристрій може далі включати засоби для передачі реєстраційній інформації в макромережу і засоби для здійснення зв'язку між терміналом-візитером AT і макромережею після активізації термінала-візитера AT. Засоби для здійснення зв'язку з макромережею можуть містити засоби для передачі пейджингового запиту терміналу-візитерові AT щонайменше частково на основі реєстраційної інформації. Замість цього або на додаток до цього засоби для здійснення зв'язку з макромережею можуть містити засоби для прийому запиту на встановлення з'єднання від термінала-візитера AT і засоби для передачі цього запиту на встановлення з'єднання і звіту RER, прийнятого від термінала-візитера AT, в макромережу. Засоби для здійснення зв'язку з макромережею можуть далі містити засоби для прийому інформації про призначення каналу з макромережі, причому ця інформація про призначення каналу містить далі вказівку каналу макромережі, що несе, для термінала-візитера AT. Засоби для здійснення зв'язку з макромережею можуть далі містити засоби для передачі інформації про призначення каналу терміналу-візитерові AT. Згідно ще одній групі аспектів, що відносяться до справи, запропонований пристрій для 2 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 зв'язку з макромережею через базову станцію AP. Такий пристрій може бути конфігуроване як термінал або станція зв'язку, або як процесор або аналогічний пристрій для використання в терміналі зв'язку, пристрої або терміналі AT доступу. Пристрій може включати засоби для закріплення в каналі що несе, будучи в режимі очікування, при вході в зону обслуговування базової станції AP і засоби для передачі запиту на встановлення з'єднання на базову станцію AP у відповідь на перемикання з режиму очікування в режим активізації. Базова станція AP може передавати запит на встановлення з'єднання в макромережу. Пристрій може далі містити засоби для передачі звіту RER на базову станцію AP. Ця базова станція AP може додатково передавати вказаний звіт RER в макромережу. Пристрій може додатково містити засоби для прийому пейджингового запиту від макромережі через базову станцію AP. Замість цього або на додаток до цього вказані приймальні засоби можуть приймати інформацію про призначення каналу від макромережі через базову станцію AP. Для здійснення викладеного вище і відповідної кінцевої мети один або декілька аспектів даного винаходу містять ознаки, повністю описані нижче і, зокрема, вказані у Формулі винаходи. Подальший опис і креслення, що додаються, розкривають детально деякі ілюстративні аспекти. Ці аспекти, проте, указують лише невелике число зі всієї різноманітності способів, які можуть використовувати описувані тут принципи, так що описувані аспекти повинні включати еквівалентні підходи. Короткий опис креслень Фіг. 1 показує приклад системи радіозв'язку. Фіг. 2 показує систему радіозв'язку згідно різним аспектам даного винаходу. Фіг. 3 показує приклад системи радіозв'язку, що дозволяє розвернути базові станції точок доступу (AP) в мережевому середовищі. Фіг. 4 ілюструє один варіант способу обслуговування термінала-візитера доступу (AT), закріпленого в зоні обслуговування базової станції AP. Фіг. 5 ілюструє інший варіант способу обслуговування термінала-візитера AT, закріпленого в зоні обслуговування базової станції AP. Фіг. 6 ілюструє ще один варіант способу обслуговування термінала-візитера AT, закріпленого в зоні обслуговування базової станції. Фіг. 7 ілюструє приклад способу зв'язку з макромережею через базову станцію AP. Фіг. 8A показує один варіант пристрою для обслуговування термінала-візитера AT, закріпленого в зоні обслуговування базової станції AP. Фіг. 8B представляє спрощену блок-схему декількох прикладів аспектів пристрою, показаного на Фіг. 8A. Фіг. 9 показує інший варіант пристрою для обслуговування термінала-візитера AT, закріпленого в зоні обслуговування базової станції AP. Фіг. 10 показує приклад пристрою для зв'язку з макромережею через базову станцію AP. Докладний опис винаходу Різні варіанти даного винаходу далі описані з посиланнями на вказані креслення, де однакові цифрові позиційні позначення служать для вказівки на однакові елементи на всіх кресленнях. У подальшому описі приведені в цілях пояснення численні конкретні деталі, щоб забезпечити повне розуміння одного або декількох аспектів даного винаходу. Може бути очевидне, проте, що такий варіант(ы) може бути практично реалізований і без цих конкретних деталей. У інших випадках на блок-схемі показані добре відомі структури і пристрої, щоб полегшити опис одного або декількох варіантів винаходу. Як вказано раніше, є потреба в базовій станції точки доступу (AP), здатної ефективно обслуговувати термінал доступу (AT), який, хоча і не будучи афільований з базовою станцією AP, закріплюється в зоні обслуговування цієї базової станції AP і не може бути інакше доступний для макромережі. Описувані тут способи призначені для обслуговування таких терміналів-візитерів AT шляхом створення способів, що дозволяють терміналу-візитерові AT отримувати пейджингові запити з макромережі через базову станцію AP і що дозволяють терміналу-візитерові AT ініціювати встановлення з'єднання з макромережею через базову станцію AP. Базові станції AP можуть бути розгорнені у індивідуальних клієнтів і встановлені в індивідуальних будинках, багатоквартирних будівлях, офісних будівлях і тому подібне Базова станція AP може підтримувати зв'язок по радіо з терміналом AT в межах дальності дії цієї базової станції AP з використанням ліцензійованого діапазону стільникового зв'язку. Далі, базові станції AP можуть бути сполучені з ядром мережі стільникового зв'язку за допомогою з'єднання Інтернет-протоколу (IP), такого як цифрова абонентська лінія (Digital Subscriber Line (DSL)), наприклад, включаючи асиметричну (Asymmetric DSL (ADSL)), високошвидкісну (High data rate 3 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 DSL (HDSL)), надшвидкісну (Very high speed DSL (VDSL)) і тому подібне)), телевізійного кабелю, передавального трафік Інтернет-протоколу (IP), високошвидкісного з'єднання по силових електромережах (Broadband over Power Line (BPL)) або аналогічного з'єднання. З'єднання між IP-линией і мережею стільникового зв'язку може бути прямим або через Інтернет. Таким чином, базова станція AP може забезпечувати стільникову підтримку для терміналу AT або стільникової трубки і направляти стільниковий трафік (наприклад, голос, дані, відео, аудіо програми, Інтернет і тому подібне) в стільникову макромережу через IP-з'єднання. Такий механізм може заощадити витрати клієнтів на ефірний час і зменшити навантаження трафіку в мережі стільникового зв'язку провайдера. Крім того, реалізація базових станцій AP може значно поліпшити якість обслуговування стільниковим зв'язком усередині удома, офісної будівлі, багатоквартирної будівлі і тому подібне Хоча базова станція AP може організувати лінію стільникового зв'язку (наприклад, лінію радіозв'язку з використанням однієї або декількох частот мережі радіозв'язку, що ліцензіюють) з декількома терміналами AT, клієнт зазвичай хоче, щоб через приватне IP-з'єднання з даною базовою станцією AP передавався тільки його або її власний трафік. Наприклад, клієнти можуть побажати зберегти IP-полосу для свого власного використання, а не віддавати її для використання іншими користувачами терміналів AT. В результаті базова станція AP зазвичай асоційована тільки з одним терміналом AT або з групою терміналів AT, і трафік саме такого терміналу(ів) AT передають через IP-з'єднання клієнта, а трафік, що відноситься до інших терміналів AT, блокується. Внаслідок цього, хоча базова станція AP може підтримувати зв'язок з декількома терміналами AT незалежно від абонента, таку базову станцію AP зазвичай програмують для ігнорування пристроїв, які не асоційовані з конкретним клієнтом, планом обслуговування і/або чимось подібним. Фіг. 1 показує приклад системи 100 радіозв'язків для підтримки деякого числа користувачів, в якій можуть бути реалізовані різні описані тут варіанти і аспекти. Як показано на Фіг. 1 як приклад, система 100 забезпечує зв'язок для декількох осередків 102, таких як, наприклад, макроосередки l02a-l02g, так що кожен осередок обслуговує відповідна базова станція AP 104 (така як базові станції AP 104a-104g). Кожен осередок може бути далі розділена на одну або декілька груп антен, що іменуються також секторами. Різні термінали 106 AT, включаючи термінали l06a-l06k AT, можуть бути розсіяні в межах системи 100. Кожен термінал 106 AT може в даний момент підтримувати зв'язок з однією або декількома точками 104 AP по прямій лінії і/або по зворотній лінії залежно від того, чи активний в даний момент термінал AT і чи знаходиться в стані м'якого перемикання, наприклад. Система 100 радіозв'язків може обслуговувати велику географічну область, наприклад макроосередки l02a-102g можуть обслуговувати декілька сусідніх блоків. На Фіг. 2 показана система 200 радіозв'язків відповідно до різних варіантів, представлених тут. Система 200 містить базову станцію 202, яка може включати декілька груп антен. Наприклад, одна група антен може включати антени 204 і 206, інша група може містити антени 208 і 210 і додаткова група може включати антени 212 і 214. У кожній групі антен показані по дві антени; проте в кожній такій групі може бути більше або менше антен. Базова станція 202 може додатково включати передавальний тракт і приймальний тракт, кожен з яких може у свою чергу містити декілька компонентів, пов'язаних з передачею і прийомом сигналів (наприклад, процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени і тому подібне), як це може розуміти фахівець в даній області. Базова станція 202 може підтримувати зв'язок з одним або декількома терміналами AT, таким як, наприклад термінал 216 AT і термінал 222 AT. Як показано на Фіг. 2, термінал 216 AT пов'язаний з антенами 212 і 214, так що ці антени 212 і 214 передають інформацію терміналу 216 AT по прямій лінії 218 і приймають інформацію від терміналу 216 AT по зворотній лінії 220. Більш того, термінал 222 AT пов'язаний з антенами 204 і 206, так що ці антени 204 і 206 передають інформацію терміналу 222 AT по прямій лінії 224 і приймають інформацію від терміналу 222 AT по зворотній лінії 226. У дуплексній системі з розділенням по частоті (Frequency Division Duplex (FDD)) пряма лінія 218 може використовувати діапазон частот, відмінний від діапазону, використовуваного зворотною лінією 220, а пряма лінія 224 може використовувати діапазон частот, відмінний від діапазону, використовуваного зворотною лінією 226, наприклад. У дуплексній системі з розділенням часу (Time Division Duplex (TDD)) пряма лінія 218 і зворотна лінія 220 можуть використовувати загальний частотний діапазон, а також пряма лінія 224 і зворотна лінія 226 можуть використовувати загальний частотний діапазон. Кожна група антен і/або область, з якою вони повинні підтримувати зв'язок, може бути названа сектором базової станції 202. Наприклад, групи антен можуть бути призначені 4 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 підтримувати зв'язок з терміналами AT в секторі областей, що обслуговуються базовою станцією 202. В процесі зв'язку по прямих лініях 218 і 224 передавальних антени базової станції 202 можуть використовувати формування діаграми спрямованості для поліпшення відношення сигнал/шум в прямих лініях 218 і 224 для терміналів 216 і 222 AT. Крім того, коли базова станція 202 застосовує формування діаграми спрямованості для передачі терміналам 216 і 222 AT, розсіяним випадковим чином у відповідній зоні обслуговування, термінали AT в сусідніх осередках можуть випробовувати дію менших перешкод в порівнянні з ситуацією, коли базова станція передає сигнали всім своїм терміналам AT через єдину антену. Більш того, в одному з прикладів термінали 216 і 222 AT можуть встановлювати прямий зв'язок один з іншим, використовуючи однорангову (пірингову) технологію або технологію незапланованого доступу. Аналогічні функції базової станції 202 можуть бути реалізовані в базових станціях 228 і 230 AP, які можуть бути розгорнені в невеликих пунктах, наприклад в житловому будинку або в офісній будівлі. Як було відмічено раніше, базові станції AP іменуються також фемтокомірки або апаратура домашніх вузлів B (Home Node B (HNB)), і можуть також мати широкосмугову ретрансляційну лінію до провайдера радіозв'язку, таку як DSL, кабель, лінія T1/T3 і тому подібне, і можуть надавати послуги радіозв'язку одному або декільком терміналам AT. Як показано, базова станція 228 AP може підтримувати зв'язок з одним або декількома терміналами 232 AT по прямій лінії 234 і приймати інформацію від терміналів 232 AT по зворотній лінії 236 аналогічно базовій станції 202. Як показує приклад, базова станція 230 AP може бути розгорнена для надання доступу до послуг радіозв'язку. Базова станція 230 AP може встановлювати з'єднання з провайдером радіозв'язку по широкосмуговій ретрансляційній лінії, з однією або декількома фемтокомірками або макроосередками по радіо і тому подібне Після розгортання базова станція 230 AP може в деяких варіантах самоконфігуруватися, щоб уникнути перешкод від/для навколишніх фемтокомірок (наприклад, базовій станції 228 AP) і макроосередків (наприклад, базовій станції 202 або сектори/осередки цієї станції). При цьому базова станція 230 AP може приймати сигнали від базової станції 202 і іншій базовій станції 228 AP, так само, як термінали 216, 222 і 232 AT. Ці сигнали можуть бути службовими повідомленнями системи, які можуть бути використані базовою станцією 230 AP для визначення параметрів конфігурації, вживаних іншою базовою станцією 228 AP і/або базовою станцією 202. Такі параметри конфігурації можуть бути визначені базовій станції 230 AP для аналогічної конфігурації середовища. Крім того, ці параметри можуть бути визначені і використані, щоб базова станція 230 AP могла вибрати інші параметри з метою придушення перешкод. Такі параметри можуть включати, наприклад, ідентифікатор каналу (наприклад, ідентифікатор (ID) каналу в системі багатостанційного доступу з кодовим ущільненням (CDMA)), псевдошумове (PN) зрушення і/або подібний параметр для базової станції 228 AP, базовій станції 202 і/або по суті будь-яких інших навколишніх передавачів. Базова станція 230 AP може відповідно виконати самоконфігурування свого ідентифікатора каналу, PN-зсуву і тому подібне, щоб не інтерферувати з навколишніми фемтокомірками і макроосередками. Крім того, базова станція 230 AP може використовувати цю інформацію для побудови переліку навколишніх фемтокомірок і макроосередків, щоб сприяти жорсткому або м'якому перемиканню для пристроїв, що підтримують зв'язок з базовою станцією 230 AP. Така базова станція 230 AP може приймати високочастотні (RF) сигнали, наприклад, від базової станції 228 AP і/або базовій станції 202 для визначення часу, місця і/або подібного чинника. Фіг. 3 показує приклад системи зв'язку, що дозволяє розвернути базові станції AP в мережевому середовищі. Як показано на Фіг. 3, система 300 може включати декілька базових станцій AP, таких як, наприклад, базові станції 310, 312 AP, кожна з яких встановлена в своєму мережевому середовищі невеликого розміру, такий, наприклад, як один або декілька будинків 330 абонентів або аналогічний об'єкт, і може бути конфігурована для обслуговування асоційованого терміналу 320 AT, так само як і неасоційованого терміналу 322 AT. Хоча в прикладі на Фіг. 3, показано дві базові станції 310 і 312 AP, слід зазначити, що система 300 може включати будь-яке число таких базових станцій AP. Далі, хоча даний опис сфокусовано на базовій станції 310 AP, необхідно відмітити, що цей опис застосовний також до базової станції 312 AP або іншим еквівалентним станціям (не показані). Базова станція 310 AP може бути далі сполучена з Інтернет 340 і макромережею 350 (яка також може називатися мобільною мережею макроосередків, ядром мережі мобільного оператора або різними варіантами цих назв) через маршрутизатор DSL, кабельний модем і тому подібне Слід зазначити, що хоча деякі описувані тут варіанти використовують термінологію 3GPP, ці варіанти можуть бути застосовані як в рамках технологій Протоколу партнерства третього покоління (3rd Generation Partnership Project (3GPP)) (Rel99, Rel5, Rel6, 5 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 Rel7), так і до технологій 3GPP2 (1xRTT, 1xEV-DO Rel0, REVA, REVB) і іншим відомим і пов'язаним з цим технологіям. У таких розглянутих тут варіантах власник базової станції 310 AP може підписатися і стати абонентом послуг мобільного зв'язку, наприклад мобільному зв'язку третього покоління (3G), пропонованих через макромережу 350. Термінал 320 AT може бути адаптований як для роботи в макростільниковому середовищі (наприклад, через макроосередок 342 доступи, пов'язану з макромережею 350), так і в мережевому середовищі невеликих розмірів в будинку (наприклад, через базову станцію 310 і/або 312 AP). Таким чином, базова станція 310 AP може володіти зворотною сумісністю з будьяким існуючим терміналом 320 AT. На додаток до макромережі 350 термінал 320 AT може обслуговуватися будь-яким числом базових станцій AP (наприклад, базових станцій 310, 312 AP, що знаходяться у відповідній резиденції 330 абонента) і в загальному випадку не знаходитися в стані м'якого перемикання з макромережею 350. Якщо термінал AT макромережі, не асоційований з базовою станцією 310 AP, як, наприклад, термінал-візитер 322 AT, входить в зону обслуговування базової станції 310 AP, макромережа 350 може дати терміналу-візитерові 322 AT команду перейти на іншу частоту носія. Базова станція 310 AP може бути розгорнена в каналі з тією ж самою частотою, що і носій макромережі 350, або, як альтернативний варіант, в каналі з іншою частотою носія. При розгортанні в тому ж самому каналі термінал-візитер 322 AT в зоні обслуговування базової станції 310 AP, будучи в режимі очікування, може закріпитися в зоні обслуговування базової станції 310 AP і може при цьому не передавати ніякої індикації свого місцезнаходження в макромережу 350. В цей час термінал-візитер 322 AT виявляється недоступний для макромережі 350, так що будь-які вхідні пейджинговые повідомлення будуть цим терміналом-візитером 322 AT втрачені. Отже, було б переважно реалізувати спосіб і систему, які дозволили б терміналу-візитерові 322 AT отримувати пейджингові повідомлення і які дозволили б встановлювати з'єднання за ініціативою цього термінала-візитера 322 AT через макромережу 350. У одному з варіантів для термінала-візитера 322 AT може бути застосована реєстрація за зональним принципом. В цьому випадку базова станція 310 AP може бути далі визначена як що належить до іншої зони, відмінної від зони макромережі 350. Коли термінал-візитер 322 AT входить в зону обслуговування базової станції 310 AP, цей термінал-візитер 322 AT може спробувати реєструватися на цій базовій станції 310 AP. Базова станція 310 AP може передати реєстрацію в макромережу 350. Коли терміналу-візитерові 322 AT потрібно передати пейджинговое повідомлення, це повідомлення може бути направлене такому терміналувізитерові 322 AT через базову станцію 310 AP. Якщо заданий набір параметрів, включаючи ідентифікатори, такі як, наприклад, Системний ідентификатор/ з'єднання ідентифікатор (System Identifier/Network Identifier (SID/NID)) і/або мобільний код країни/код мережі мобільного зв'язку (Mobile Country Code/Mobile Network Code (MCC/MNC)), конфігуровані таким чином, що якщо термінал-візитер 322 AT повинен зробити спробу доступу (наприклад, виконати реєстрацію унаслідок зміни ідентифікатора (ID) зони або підмережі), це може привести до багатократних спроб доступу при вході термінала-візитера 322 AT в зону обслуговування базової станції 310 AP. Якщо зміна такого параметра відбувається при перемиканні з однієї системи/мережі в іншу, термінал-візитер 322 AT зазвичай реєструється, щоб позначити для макромережі 350, що він може бути доступний в новій системі. У альтернативному варіанті, коли термінал-візитер 322 AT знаходиться в зоні дії макромережі 350, ця макромережа 350 може також передати терміналу-візитерові 322 AT пейджинговое повідомлення через базову станцію 310 і/або 312 AP, що знаходиться в цій області. Це не зажадає якихось додаткових дій на термінал-візитер 322 AT, а базова станція 310 AP може обробити відповідь на пейджинговое повідомлення/запит на встановлення з'єднання так, як це буде детально розглянуто нижче. У одному з варіантів після отримання запиту на встановлення з'єднання терміналувізитерові 322 AT може бути призначений канал трафіку на носія/в осередках макромережі. Наприклад, базова станція 310 AP може зв'язатися з макромережею 350, щоб виділити необхідні канальні ресурси. Макромережа 350 може надати інформацію про призначення каналу базової станції 310 AP, яка передасть цю інформацію терміналу-візитерові 322 AT. Отримавши інформацію про призначення каналу, термінал-візитер 322 AT може з цієї миті настроїтися на макросистему на основі інформації, наданої при призначенні каналу. Слід зазначити, що можуть потрібно якісь дії на стику між базовою станцією 310 AP і макромережею 350 для передачі RER (звіт про стан середовища радіозв'язку), наданого терміналом-візитером 322 AT, в макромережу 350. Наприклад, базова станція 310 AP може вилучити інформацію про себе із звіту RER перед тим, як передати цей звіт RER в макромережу 6 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 350. Наприклад, базова станція 310 AP може бути представлена в звіті RER швидше за все у вигляді опорного пілот-сигналу. При переформатуванні звіту RER, базова станція 310 AP може вибрати новий опорний пілот-сигнал і повідомити псевдошумові (PN) фази щодо вибраного опорного пілот-сигналу, коли термінал-візитер 322 AT повідомляє про базову станцію 310 AP, як про опорний пілот-сигнал. Слід зазначити, що макромережа 350 може розглядати і обробляти цю дію аналогічно запиту жорсткого перемикання, прийнятому через допоміжний інтерфейс. Макромережа 350 може надати базовій станції 310 AP інформацію про призначення каналу, яка може бути передана терміналу-візитерові 322 AT по загальному каналу. Ця інформація про призначення каналу може включати тільки передачі в каналах з пілот-сигналами макромережі. Макромережа 350 потенційно може вибрати інший канал, відмінний від каналу, в якому знаходиться базова станція 310 AP, щоб уникнути можливих перешкод з іншими терміналами AT поблизу від базової станції 310 AP. Проте це не обов'язково, і слід розуміти, що можна застосувати і інші способи запобігання перешкодам, коли терміналу-візитерові 322 AT призначають той же канал, в якому вже знаходиться базова станція 310 AP. Таке можливе збільшення навантаження на базову станцію 310 AP може спричинити додаткову реєстрацію і використання ємкості пейджингового каналу. Базова станція 310 AP може взаємодіяти з макромережею 350 шляхом відправки запиту на встановлення з'єднання і передачі призначення каналу трафіку на носій макромережі, через цю базову станцію 310 AP терміналу-візитерові 322 AT. Фіг. 4 ілюструє один з варіантів способу обслуговування термінала-візитера AT, закріпленого в зоні обслуговування базової станції AP. Як показано на Фіг. 4 в блоці 410 обробок, терміналвізитер AT може увійти до зони обслуговування базової станції AP і залишитися в каналі носії, будучи в режимі очікування. У одному з варіантів блоку 410 обробок кожної базової станції AP в мережі може бути призначений унікальний ідентифікатор області місцезнаходження або подібний ідентифікатор. У блоці 420 обробок, коли термінал-візитер AT активний (тобто більш не перебуває в режимі очікування), зв'язок між терміналом-візитером AT і макромережею може здійснюватися шляхом дозволу (a) передачі пейджингових запитів терміналу-візитерові AT через базову станцію AP і/або (b) обробки запитів на встановлення з'єднання від терміналу AT в макромережу. У одному з варіантів блоку 420 обробок кожна базова станція AP може бути конфігурована з або мати іншим способом оптимальний скремблюючий код, наприклад код, унікальний для цієї базової станції AP і зазвичай незалежний від даних, які передаються або приймаються даною базовою станцією AP. Такий скремблюючий код для даної базової станції AP може містити псевдовипадковий код або зрушення, що іменується також псевдошумовим (PN) зрушенням. Скремблюючий код даної базової станції AP є в загальному випадку унікальним для цієї базової станції AP (тобто відмінним від скремблюючих код інших базових станцій AP, що є сусідами, і від скремблюючого коду для макромережі). Такий скремблюючий код може містити короткий код (наприклад, 16-бітовий короткий код) і може бути вибраний з безлічі код, зарезервованих для даною базою станції AP. У блоці 430 обробок кожна базова станція AP може передавати асоційованим з нею терміналам AT безліч зарезервованих скремблюючих код. Крім того, кожна базова станція AP може передавати асоційованим з нею терміналам AT інформацію відносно однієї або декількох сусідніх осередків макромережі. Відповідно до різних аспектів розглянутих тут варіантів запропоновано декілька способів, які можуть застосовувати термінали AT для вибору систем/мереж, включаючи фемто і макромережі, і для зв'язку в цих мережах. Конкретніше, запропоновані способи для виявлення і розриву контурів вибору системи, які частково залежатимуть від того, якого типу термінал AT і в якого типу системі працює. Наприклад, в одному з варіантів запропонований фемто термінал AT (FAT) (тобто термінал AT, який здатний асоціюватися з базовою станцією AP на основі оновлення програмного забезпечення, за допомогою реєстрації і тому подібне), що працює в макромережі. Слід зазначити, що такий фемто термінал AT може не бути закріплений в найбільш переважній для нього системі (тобто відповідній базовій станції AP) і може продовжувати пошук цієї найбільш переважної для нього системи з використанням методу повторного вибору кращої системи (Better System Reselection (BSR)). Спосіб BSR застосовується за ситуації, коли термінал AT, що асоціюється в системі, яка не є найбільш переважною для нього, як визначено в списку переважного роумінгу (Preferred Roaming List (PRL)), часто сканує ефір, щоб визначити, чи немає системи трохи краще, і намагається асоціюватися з переважнішою системою, якщо така знайдеться. У ситуації захоплення фемто термінал AT може обмежити пошук конкретним діапазоном і 7 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 каналом. Цей фемто термінал AT може здійснювати пошук найбільш переважної системи через певні інтервали (наприклад, кожні три хвилини). Виявивши базову станцію AP, що асоціюється з переважною системою, фемто термінал AT може вибрати цю базову станцію AP. Слід зазначити, що зміна ідентифікатора SID/NID може зажадати реєстрації фемто терміналу AT вибраною базовою станцією AP. У іншому варіанті розрізняють свій ("домашній") фемто термінал AT (HFAT) (тобто фемто термінал AT, що знаходиться в даний момент в зоні обслуговування фемтокомірки, з якою він асоційований) і фемто термінал-гість AT (GFAT) (тобто фемто термінал AT, що має тимчасову авторизацію працювати з даною базовою станцією AP, зазвичай з базовою станцією AP, в якій цей фемто термінал не має авторизації для роботи). Домашній фемто термінал AT і/або фемто термінал-гість AT можуть працювати з домашньою базовою станцією AP (HAPBS) (тобто з базовою станцією AP, для роботи з якою авторизований даний термінал AT). Слід зазначити, що можуть бути один або декілька фемто терміналів FAT, що асоціюються з даною домашньою базовою станцією AP. Опис даного варіанту сфокусовано на домашньому терміналі HFAT, що знаходиться в зоні обслуговування домашньої станції HAPBS, але застосовно також до терміналу-гостя GFAT, що закріпився в зоні обслуговування цієї станції HAPBS. Слід також відзначити, що на відміну від домашнього терміналу HFAT є загальна категорія терміналів AT, що іменується термінали-візитери AT, що, як описано вищим, відноситься до терміналів AT, які не асоційовані з якою-небудь базовою станцією AP або в даний момент не знаходяться в зоні обслуговування асоційованих з ними базових станцій AP. Термінал-візитер AT може бути термінал-гість GFAT (пояснено вище), чужий термінал AT (AFAT) (буде пояснено нижче) або макро фемто термінал AT (MFAT) (буде пояснено нижче). Будучи закріплений в зоні обслуговування домашньої станції HAPBS, домашній термінал HFAT може знаходитися в найбільш переважній системі і в загальному випадку не виконувати процедуру повторного вибору BSR. У ситуації деградації обслуговування, проте, домашній термінал HFAT може виконувати пошук інший або всіх доступних систем. У одному з варіантів домашній термінал HFAT може використовувати позиції списку роумінгу PRL, щоб знайти наступну доступну систему, яка зазвичай може виявитися макромережею. У іншому варіанті, коли пілот-сигнал макромережі перевищує пілот-сигнал домашньої станції HAPBS на задану величину (наприклад, 3 дБ), домашній термінал HFAT може виконати перемикання в режимі очікування в макромережу. Оскільки макромережа відноситься до іншого ідентифікатора SID/NID, цей домашній термінал HFAT зазвичай реєструється при вході в макромережу. Ще в одному варіанті в макромережі є чужий фемто термінал AT (AFAT) (тобто фемто термінал AT, що знаходиться в зоні обслуговування базової станції AP, з якою він не має авторизації працювати). При вході для захоплення цей чужий термінал AFAT може обмежити свій пошук конкретним діапазоном і каналом. Слід зазначити, що позиція списку PRL для системного ідентифікатора SID може бути ідентифікована конкретним(и) мережевим(и) ідентифікатором(ами) NID, з яким(и) цей термінал AFAT припускає асоціюватися. При виявленні чужого терміналу AFAT, розгорненого в теж частотному діапазоні і каналі, що і домашня станція HAPBS, можлива одна з двох ситуацій, як частина послідовності включення живлення або повторного вибору BSR. Згідно першому сценарію, коли ідентифікатор SID/NID співпадає з позицією списку PRL (потенційно позицією, використовуваною для ідентифікації домашньої станції HAPBS), цей чужий термінал AFAT може не пройти аутентифікації і може перейти до пошуку іншої системи. Цей чужий термінал AFAT може занести цю систему в чорний список на заданий час (наприклад, 30 з), після чого термінал AFAT може спробувати асоціюватися з ідентифікатором SID/NID. Якщо даний чужий термінал AFAT увійде до зони домашньої станції HAPBS в межах цього заданого часу, цей термінал AFAT не захоплюватиме дану станцію HAPBS до закінчення заданого часу. Згідно другому сценарію, коли ідентифікатор SID/NID не співпадає ні з однією з позицій списку PRL, даний чужий термінал AFAT може продовжити пошук інших доступних систем. Залежно від сценарію, чужий термінал AFAT може залишитися в поточній мережі, з якою він асоційований, або може продовжити пошук, щоб знайти систему трохи краще. Ще в одному варіанті є макро фемто термінал AT (MFAT) (тобто фемто термінал AT, що знаходиться в даний момент поза зоною обслуговування своєї базової станції AP, з якою він асоційований). Список роумінгу PRL цього макро терміналу MFAT зазвичай не містить ідентифікатор SID або NID для неасоційованих з ним базових станцій AP або чужій базовій станції AP (AAPBS) (тобто базовій станції AP, на роботу з якою у даного терміналу AT немає авторизації). Такий макро термінал MFAT може виявити чужу базову станцію AAPBS (a) в процесі пошуку зони обслуговування, коли відбувається деградація якості обслуговування в 8 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 макромережі, і/або (b) в процесі виконання псевдошумового (PN) сканування станцій, що залишилися або сусідніх. Згідно першому сценарію, коли встановлений прапор PREF_ONLY (тобто коли макро термінал MFAT може шукати тільки мережі/системи зі свого списку PRL), термінал MFAT не вибере AAPBS, внаслідок чого цей термінал MFAT покине поточний канал, щоб знайти іншу доступну (потенційно менш переважну) систему. Згідно другому сценарію, коли прапор PREF_ONLY не встановлений (тобто коли макро термінал MFAT не обмежений у пошуках тільки мережами/системами зі свого списку PRL), цей макро термінал MFAT може спробувати захопити чужу базову станцію AAPBS. Тут макро термінал MFAT може виявити зміни ідентифікатора SID і може спробувати здійснити реєстрацію з чужою базовою станцією AAPBS. При спробі реєстрації чужа станція AAPBS може передати повідомлення перекладу послуг (SRDM (Service Redirection Message)) макро терміналу MFAT, що запитав перехід в макромережу. Згідно одному із способів, іменованому спосіб перекладу, повідомлення SRDM може містити вказівку діапазону і каналу накладеної макромережі. Тут макро термінал MFAT повинен бути переведений по іншому ідентифікатору SID/NID; інакше макро термінал MFAT повертається назад в той же самий канал. При прийомі повідомлення SRDM, макро термінал MFAT може спробувати захопити макромережу. Згідно іншому способу, що також іменується повторним вибором системи, якщо спроба макро терміналу MFAT пройти аутентифікацію на чужій базовій станції AAPBS завершилася невдачею, цей термінал MFAT може декларувати факт втрати системи в цьому каналі і може виконати повторний вибір системи на основі позицій списку PRL. В результаті термінал MFAT може вибрати той же самий канал, де вже відбулася помилка, так що термінал MFAT може бути адаптований уникати цього макро ідентифікатора SID/NID і шукати іншу менш переважну систему. Якщо ніякі інші системи недоступні, термінал MFAT може перейти в енергозбережний режим (тобто режим роботи, в якому даний термінал AT, виявившись нездібним знайти відповідну систему, переходить в режим спокою і лише періодично перевіряє наявність доступних систем). Згідне одному або декільком аспектам варіантів, що розглядаються тут, запропоновані способи обслуговування термінала-візитера AT, закріпленого в зоні обслуговування базової станції AP. На логічній схемі, зображеній на Фіг. 5, представлений спосіб 500, згідно якому термінал-візитер AT може увійти до зони обслуговування базової станції AP і настроїтися на канал носія, будучи в режимі очікування (етап 510). Цей термінал-візитер AT може в деяких варіантах бути асоційований з макромережею. Спосіб 500 може далі включати після активізації термінала-візитера AT встановлення зв'язку між цим терміналом-візитером AT і макромережею (етап 520). Етап 510 може містити обмеження зони для базової станції AP, відмінної від зони макромережі, відповідної цій макромережі. Цей етап 510 може також містити дозвіл реєстрації термінал-візитер AT на базовій станції AP і передачу інформації про реєстрацію в макромережу. Етап 520 може містити передачу пейджингового запиту терміналу-візитерові AT через базову станцію AP щонайменше частково на основі реєстраційної інформації. Замість цього або на додаток до цього етап 520 може містити прийом запиту на встановлення з'єднання від термінала-візитера AT і передачу цього запиту на встановлення з'єднання і прийнятого від цього ж термінала-візитера AT звіту RER в макромережу. Етап 520 може далі містити прийом інформації про призначення каналу з макромережі, так що ця інформація про призначення каналу містить також вказівку носія каналу макромережі, для цього термінала-візитера AT, і передачу цій інформації про призначення каналу даному терміналу-візитерові AT. Слід зазначити, що носій каналу макромережі для термінала-візитера AT може відрізнятися від носія каналу, в якому в даний момент працює термінал. Якщо звернутися до логічної схеми, зображеної на Фіг. 6, ілюстрований спосіб 600 може включати дозвіл терміналу-візитерові AT знаходитися в каналі що несе, будучи в режимі очікування, (етап 610), обмеження для базової станції AP зони, відмінної від зони макромережі, відповідній даній макромережі (крок 615) і надання можливості реєстрації термінала-візитера AT на базовій станції AP (етап 620). На етапі 630 реєстраційна інформація може бути передана в макромережу. Далі, на етапі 640, після активізації термінала-візитера AT може бути встановлена зв'язок між цим терміналом-візитером AT і макромережею. Етап 640 може містити передачу пейджингового запиту терміналу-візитерові AT щонайменше частково на основі реєстраційної інформації. Замість цього або на додаток до цього етап 640 може містити виконувану у відповідь на отримання запиту на встановлення з'єднання від термінала-візитера AT передачу цього запиту на встановлення з'єднання і звіту 9 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 RER, прийнятого від цього термінала-візитера AT, в макромережу. Етап 640 може далі містити прийом інформації про призначення каналу з макромережі, так що ця інформація про призначення каналу містить вказівку каналу макромережі, що несе, для термінала-візитера AT. Етап 640 може далі містити передачу інформації про призначення каналу терміналу-візитерові AT. Згідне одному або декільком аспектам варіантів, що розглядаються тут, запропоновані способи зв'язку з опорною мережею оператора мобільного зв'язку, якому належить макромережа, через базову станцію AP, яка підтримує оперативний зв'язок з опорною мережею через Інтернет. Логічна схема Фіг. 7 ілюструє спосіб 700, що включає при вході в зону обслуговування базової станції AP спроби закріпитися в каналі що несе, будучи в режимі очікування (710). На етапі 720 при переході з режиму очікування в режим активізації на базову станцію AP може бути направлений запит на встановлення з'єднання, а базова станція AP передає цей запит на встановлення з'єднання в макромережу. Далі, на етапі 730, в адресу базової станції AP може бути направлений звіт RER, а базова станція AP пересилає цей звіт RER в макромережу. Спосіб 700 може далі включати прийом пейджингового запиту з макромережі через базову станцію AP. Замість цього або на додаток до цього спосіб 700 може далі включати прийом інформації про призначення каналу з макромережі через базову станцію AP. Ця інформація про призначення каналу може містити вказівку каналу макромережі, що несе, для терміналавізитера AT, який може відрізнятися від каналу що несе, в якому термінал знаходиться у фемтокомірці базової станції AP. Згідне одному або декільком аспектам варіантів, що розглядаються тут, запропоновані пристрою для обслуговування термінала-візитера AT, що закріпився в зоні обслуговування базової станції AP. На Фіг. 8 показаний приклад пристрою 800 для конфігурації обмеженого доступу до базової станції AP. Слід зазначити, що пристрій 800 може бути конфігуровано як термінал або пристрій зв'язку, або як процесор або аналогічний пристрій для використання у складі терміналу зв'язку, пристрою зв'язку або базової станції AP. Як показано, пристрій 800 включає засоби 810, що дозволяють терміналу-візитерові AT, такому як, наприклад, термінал AT, що асоціюється з макромережею, увійти до зони обслуговування базової станції AP і залишитися в каналі що несе, будучи в режимі очікування. Пристрій 800 може включати засоби 820 для забезпечення зв'язку між терміналом-візитером AT і макромережею при активізації термінала-візитера AT. Засоби 810 для дозволу входження терміналу в зону можуть містити засоби для обмеження для базової станції AP зони, відмінної від зони макромережі, відповідної даної макромережі. Замість цього або на додаток до цього засоби 810 можуть містити засоби для реєстрації термінала-візитера AT на базовій станції AP і засоби для передачі реєстраційній інформації щодо цієї реєстрації в макромережу. Засоби 820 для забезпечення зв'язку можуть містити засоби для передачі пейджингового запиту терміналу-візитерові AT через базову станцію AP щонайменше частково на основі реєстраційної інформації. Замість цього або на додаток до цього засоби 820 можуть містити засоби для прийому запиту на встановлення з'єднання від термінала-візитера AT і засоби для передачі цього запиту на встановлення з'єднання і звіту RER, прийнятого від цього терміналавізитера AT, в макромережу. Засоби 820 для забезпечення зв'язку можуть далі містити засоби для прийому інформації про призначення каналу з макромережі і засобу для передачі цій інформації про призначення каналу терміналу-візитерові AT. Як показано на Фіг. 8B, засоби 820 для забезпечення зв'язку можуть містити засоби 822 для передачі пейджингового запиту терміналу-візитерові AT через базову станцію AP щонайменше частково на основі реєстраційної інформації. Замість цього або на додаток до цього засоби 820 можуть містити засоби 824 для прийому запиту на встановлення з'єднання від терміналавізитера AT (824) і засоби 826 для передачі цього запиту на встановлення з'єднання і звіту про стан середовища радіозв'язку, прийнятого від цього термінала-візитера AT, в макромережу. Засоби 820 для забезпечення зв'язку можуть далі містити засоби 828 для прийому інформації про призначення каналу з макромережі, так що ця інформація про призначення каналу може включати вказівку каналу макромережі, що несе, для термінала-візитера AT. Засоби 820 для забезпечення зв'язку можуть далі містити засоби 830 для передачі цій інформації про призначення каналу терміналу-візитерові AT. Як показано на Фіг. 8A-B, пристрій 800 може в деяких варіантах включати процесор 850, якщо пристрій 800 конфігуровано у вигляді терміналу зв'язку, а не як окремий процесор. Процесор 850 у такому разі може підтримувати оперативний зв'язок із засобами 810, 820, 822, 824, 826, 828, 830 через шину 802 або аналогічний пристрій зв'язку. Процесор 850 може 10 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 здійснювати ініціацію і планування процесів або функцій, що виконуються засобами 810, 820, 822, 824, 826, 828, 830. Пристрій 800 може також включати в деяких варіантах машинозчитуваний носій або пристрій, що запам'ятовує, 860, які можуть бути оперативно пов'язані з іншими компонентами пристрою 800 через шину 802 або так само. Цей машинозчитуваний носій або пристрій, що запам'ятовує, 860 може зберігати прочитувані комп'ютером інструкції або дані для здійснення процесів і операцій засобів 810, 820, 822, 824, 826, 828, 830 або процесора 850 (у разі пристрою 800, конфігурованого як термінал) або висловлюваних тут способів. Пристрій 800 може також включати приймач 870, оперативно сполучений з іншими компонентами пристрою 800. Замість або у поєднанні з приймачем 870 можуть бути використані автономний приймач і/або автономний передавач. На Фіг. 9 показаний інший приклад пристрою 900 для обслуговування термінала-візитера AT, закріпленого в зоні обслуговування базової станції AP. Пристрій 900 може бути конфігуровано як термінал або пристрій зв'язку, або як процесор або аналогічний пристрій для використання у складі терміналу зв'язку, пристрою зв'язку або базової станції AP. Як показано, пристрій 900 включає засоби 910, що дозволяють терміналу-візитерові AT залишатися в каналі що несе, будучи в режимі очікування, засоби 915 для обмеження для базової станції AP зони, відмінної від зони макромережі, відповідної даної макромережі, і засобу 920 для реєстрації термінала-візитера AT. Пристрій 900 може включати засоби 930 для передачі реєстраційній інформації щодо цієї реєстрації в макромережу. Пристрій 900 може включати засоби 940 для забезпечення зв'язку між терміналом-візитером AT і макромережею при активізації термінала-візитера AT. Засоби 940 для забезпечення зв'язку можуть містити засоби для передачі пейджингового запиту терміналу-візитерові AT щонайменше частково на основі реєстраційної інформації. Замість цього або на додаток до цього засоби 940 можуть містити засоби для прийому запиту на встановлення з'єднання від термінала-візитера AT і засоби для передачі цього запиту на встановлення з'єднання і звіту RER, прийнятого від цього термінала-візитера AT, в макромережу. Засоби 940 для забезпечення зв'язку можуть далі містити засоби для прийому інформації про призначення каналу з макромережі, так що ця інформація про призначення каналу містить далі вказівку каналу макромережі, що несе, для термінала-візитера AT. Ці засоби 940 можуть далі містити засоби для передачі інформації про призначення каналу терміналу-візитерові AT. Пристрій 900 може в деяких варіантах включати процесор 950, якщо пристрій 900 конфігуровано у вигляді терміналу зв'язку, а не як окремий процесор. Процесор 950 у такому разі може підтримувати оперативний зв'язок із засобами 910, 920, 930, 940, через шину 902 або аналогічний пристрій зв'язку. Процесор 950 може здійснювати ініціацію і планування процесів або функцій, що виконуються засобами 910, 920, 930, 940. Пристрій 900 може також включати в деяких варіантах машинозчитуваний носій або пристрій, що запам'ятовує, 960, які можуть бути оперативно пов'язані з іншими компонентами пристрою 900 через шину 902 або так само. Цей машинозчитуваний носій або пристрій, що запам'ятовує, 960 може зберігати прочитувані комп'ютером інструкції і дані для здійснення процесів і операцій засобів 910, 920, 930, 940 або процесора 950 (у разі пристрою 900, конфігурованого як термінал) або висловлюваних тут способів. Пристрій 900 може також включати приймач 970, оперативно сполучений з іншими компонентами пристрою 900. Замість або у поєднанні з приймачем 970 можуть бути використані автономний приймач і/або автономний передавач. Згідне одному або декільком аспектам варіантів, що розглядаються тут, запропоновані пристрої для зв'язку з макромережею через базову станцію AP. На Фіг. 8 показаний приклад пристрою 1000 для зв'язку з макромережею через базову станцію AP. Пристрій 1000 може бути конфігуровано як термінал або пристрій зв'язку, або як процесор або аналогічний пристрій для використання у складі терміналу зв'язку, пристрої зв'язку або термінал AT. Як показано, пристрій 1000 включає засоби 1010, що дозволяють залишитися в каналі що несе, будучи в режимі очікування, при вході в зону обслуговування базової станції AP, і засоби 1020 для передачі запиту на встановлення з'єднання на базову станцію AP при перемиканні з режиму очікування в режим активізації. Ця базова станція AP може передавати цей запит на встановлення з'єднання в макромережу. Пристрій 1000 може далі включати засоби 1030 для передачі звіту RER на базову станцію AP. Ця базова станція AP може далі передавати звіт RER в макромережу. Пристрій 1000 може в деяких варіантах включати приймальні засоби 1040 для прийому пейджингового запиту з макромережі через базову станцію AP. Замість цього або на додаток до цього приймальні засоби 1040 можуть приймати інформацію про призначення 11 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 каналу з макромережі через базову станцію AP. Пристрій 1000 може в деяких варіантах включати процесор 1050, якщо пристрій 1000 конфігуровано у вигляді терміналу зв'язку, а не як окремий процесор. Процесор 1050 у такому разі може підтримувати оперативний зв'язок із засобами 1010, 1020, 1030, 1040, через шину 1002 або аналогічний пристрій зв'язку. Процесор 1050 може здійснювати ініціацію і планування процесів або функцій, що виконуються засобами 1010, 1020, 1030, 1040. Пристрій 1000 може також включати в деяких варіантах машинозчитуваний носій або пристрій, що запам'ятовує, 1060, які можуть бути оперативно пов'язані з іншими компонентами пристрою 1000 через шину 1002 або так само. Цей машинозчитуваний носій або пристрій, що запам'ятовує, 1060 може зберігати прочитувані комп'ютером інструкції і дані для здійснення процесів і операцій засобів 1010, 1020, 1030, 1040 або процесора 1050 (у разі пристрою 1000, конфігурованого як термінал) або висловлюваних тут способів. Пристрій 1000 може також включати приймач 1070, оперативно сполучений з іншими компонентами пристрою 1000. Замість або у поєднанні з приймачем 1070 можуть бути використані автономний приймач і/або автономний передавач. Хоча в цій заявці описані конкретні приклади даного винаходу, рядові фахівці в цій області можуть запропонувати різні варіанти даного винаходу, не відхиляючись від основних принципів цього винаходу. Наприклад, викладені тут принципи відноситься до елементів мереж з комутацією каналів, але ці ж принципи однаково застосовні до елементів мереж з пакетною комутацією. Слід зазначити, що слово "зразковий" застосовується тут в значенні "службовець прикладом, зразком або ілюстрацією". Будь-який варіант, що описується тут як "зразковий" не обов'язково тлумачити як переважний або такий, що володіє перевагою перед іншими варіантами. Слід розуміти, що відповідно до одним або декількох описуваних тут аспектів можуть бути зроблені висновку щодо визначення параметрів зв'язку для декількох навколишніх фемтокомірок і/або макроосередків. Використовувані тут терміни "вивід" або "висновок" відносяться в основному до процесу оцінки або формулювання виводів про стан системи, середовища і/або абонента на основі групи спостережень за подіями і/або даних. Ці висновки можуть бути використані для ідентифікації конкретного контексту або дії або можуть дозволити отримати розподіл вірогідності станів, наприклад. Виводи можуть бути імовірнісними, тобто обчислення розподілу вірогідності станів, що цікавлять, засноване на розгляді даних і подій. Висновки можуть також відноситися до способів, використовуваних для побудови подій більш високого рівня з групи подій і/або даних. Такі висновки дозволяють побудувати нові події або дії на основі групи спостережуваних подій і/або записаних даних про події незалежно від того, корельовані ці події в безпосередній близькості в часі чи ні, і чи виходять події і дані з одного або декількох джерел подій і даних. В рамках справжньої заявки терміни "компонент", "модуль", "система" і тому подібне повинні позначати об'єкт, що відноситься до комп'ютера, - апаратура, вбудовані програми, поєднання апаратури з програмним забезпеченням, програмне забезпечення або програмне забезпечення у стадії виконання. Наприклад, компонентом може бути, не обмежуючись цим, процес, що виконується процесором, процесор, об'єкт, виконувана програма, потік виконання програми, програма і/або комп'ютер. Як ілюстрація, і додаток, що працює на обчислювальному пристрої, і само це обчислювальний пристрій можуть бути компонентом. Один або декілька компонентів можуть знаходитися в межах процесу і/або потоку виконання програми, а також компонент може бути локалізований в одному комп'ютері і/або розподілений між двома або більш комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних машинозчитуваних носіїв, на яких записані різні структури даних. Компоненти можуть підтримувати зв'язок за допомогою локальних і/або видалених процесів, наприклад відповідно до сигналу, що має один або декілька пакетів даних (наприклад, дані від одного компоненту взаємодіють з іншим компонентом в локальній системі, розподіленій системі і/або через мережу, таку як Інтернет, з іншими системами за допомогою сигналу). Слід розуміти, що конкретний порядок або ієрархія етапів розглянутих тут процесів є лише зразковим. Виходячи з проектних переваг зрозуміло, що конкретний порядок або ієрархія етапів в цих процесах можуть бути змінені, залишаючись в межах об'єму даного винаходу. Формула винаходу, що додається, представляє елементи різних етапів в зразковому порядку і не обмежується представленими конкретним порядком або ієрархією. Фахівці в цій області зрозуміють, що інформація і сигнали можуть бути представлені з використанням різних технологій і способів. Наприклад, дані, інструкції, команди, інформація, сигнали, биті, символи і посилки, що згадуються в приведеному вище описі, можуть бути представлені напругою, струмами, електромагнітними хвилями, магнітними полями або 12 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 частинками, оптичними полями або частинками або будь-якими поєднаннями цих елементів. Фахівці в даній області повинні також визнавати, що різноманітні ілюстративні логічні блоки, модулі, схеми, способи і алгоритми, розглянуті у зв'язку з описаними тут прикладами, можуть бути реалізовані у вигляді електронної апаратури, комп'ютерного програмного забезпечення або поєднання таких апаратури і програмного забезпечення. Для більшої чіткості ілюстрації такої взаємозамінюваності устаткування і програмного забезпечення різні ілюстративні компоненти, блоки, модулі, схеми і етапи були розглянуті вище в загальному вигляді з погляду їх функціональних можливостей. Чи будуть ці функціональні можливості реалізований апаратний або програмно, залежить від конкретного застосування і проектних обмежень, що накладаються на всю систему. Кваліфіковані розробники можуть реалізувати описані функції різними способами для кожного конкретного застосування, але такі проектні рішення не слід інтерпретувати як зухвалі відхилення від сфери дії даного винаходу. Більш того, різні варіанти описані тут у зв'язку з мобільним пристроєм. Мобільний пристрій може бути також назване системою, абонентським пристроєм, абонентською станцією, мобільною станцією, мобільним об'єктом, мобільною апаратурою, видаленою станцією, видаленим терміналом, терміналом доступу (AT), терміналом користувача, терміналом, пристроєм радіозв'язку, агентом користувача, пристроєм користувача або абонентською апаратурою (UE). Мобільний пристрій може бути стільниковим телефоном, безпровідним телефоном, телефоном протоколу ініціації сеансу (Session Initiation Protocol (SIP)), станцією безпровідної абонентської лінії (WLL), персональним цифровим помічником (PDA), ручним пристроєм з можливістю встановлення радіоз'єднання або іншим процесорним пристроєм, сполученим з радіомодемом. Більш того, різні варіанти описані тут у зв'язку з базовою станцією. Базова станція може бути використана для зв'язку з мобільним пристроєм(ямі) і може також назватися точкою доступу Вузлом B розвиненим Вузлом B (enode B або enb), базовою приймально-передавальною станцією (BTS) або якось інакше. Більш того, різні аспекти або ознаки, описані тут, можуть бути реалізовані у вигляді способу, пристрою або виробу з використанням стандартних методів програмування або інженерних методів. Термін "виріб", вживаний тут, повинен охоплювати комп'ютерну програму, доступну з будь-якого машинозчитуваного пристрою, що несе або носія. Наприклад, можливі машинозчитувані носії можуть включати, не обмежуючись цим, магнітні пристрої (наприклад, жорсткі диски, дискети, магнітні стрічки.), що запам'ятовують, оптичні диски (наприклад, компакт-диски (CD), цифрові універсальні диски (DVD).), смарт-картки і пристрої флеш-пам'яті (наприклад, стирані програмовані ПЗП (СППЗУ) (Erasable Programmable Read Only Memory (EPROM)) картки, флешки, електронні ключі). Крім того, різні використовувані тут носії запису можуть представляти один або декілька пристроїв і/або інших машинозчитуваних носіїв для запису інформації. Термін "машинозчитуваний носій" може включати без обмежень канали радіозв'язку і різноманітні інші носії, здатні зберігати, містити і/або переносити інструкції і/або дані. Способи, що описуються тут, можуть бути використані в різних системах радіозв'язку, таких як система багатостанційного доступу з кодовим ущільненням (Code Division Multiple Access (CDMA)), система CDMA з декількома що несуть (Multiple-carrier CDMA (MC-CDMA)), широкосмугова система CDMA (Wideband CDMA (W-CDMA)), система з високошвидкісною пакетною передачею даних (High-speed Packet Access (HSPA, Hspa+)), система багатостанційного доступу з тимчасовим ущільненням (Time Division Multiple Access (TDMA)), система багатостанційного доступу з частотним ущільненням (Frequency Division Multiple Access (FDMA)), система багатостанційного доступу з ортогональним частотним ущільненням (Orthogonal Frequency Division Multiple Access (OFDMA)), система багатостанційного доступу з частотним ущільненням і що однією несе (Single Carrier Frequency Division Multiple Access (SCFDMA)) і інші системи/способи багатостанційного доступу. Терміни "система" і "мережа" часто використовують як взаємозамінні. Система CDMA може застосовувати технологію радіозв'язку, наприклад універсальний, наземний радіодоступ (UTRA), Cdma2000, і тому подібне Система UTRA може включати W-CDMA і/або інші варіанти CDMA. Система Cdma2000 охоплює стандарти Is-2000, Is-95 і Is-856. Система TDMA також може застосовувати технологію радіозв'язку, наприклад глобальної системи мобільного зв'язку (GSM). Система OFDMA може застосовувати технологію радіозв'язку, наприклад Розвинену UTRA (E-UTRA), Ультраширокосмугову мобільну (Ultra Mobile Broadband (UMB)), IEEE 802.11 (Wi-fi), IEEE 802.16 (WIMAX), IEEE 802.20, FLASH-OFDM, і тому подібне Системи UTRA і E-UTRA є частиною універсальної мобільної телекомунікаційної системи (UMTS). Система 3gpp Long Term Evolution (LTE) представляє нову, розвинену версію системи UMTS, E-UTRA, що застосовує, яка використовує OFDMA в низхідній лінії і SC-FDMA у висхідній лінії. Системи UTRA, E-UTRA, 13 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 UMTS, LTE і GSM описані в документах, випущених організацією, що іменується "Проект партнерства третього покоління" (3gpp). Системи Cdma2000 і UMB описані в документах, випущених організацією, що іменується "Проект партнерства третього покоління 2" (3GPP2). Слід далі відзначити, що описана тут система радіозв'язку може реалізувати один або декілька стандартів, таких як, наприклад, Is-95, cdma2000, Is-856, W-CDMA, TD-SCDMA і тому подібне Різні ілюстративні логічні блоки, модулі і схеми, розглянуті тут у зв'язку з приведеними прикладами, можуть бути реалізовані або виконані з використанням процесора загального призначення, цифрового процесора сигналу (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного пристрою, дискретного вентиля або транзисторної логічної схеми, дискретних компонентів апаратури або будь-яких їх поєднань, розрахованих на виконання описуваних тут функцій. Процесор загального призначення може бути мікропроцесором, але в альтернативних варіантах такий процесор може бути звичайним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор може бути також реалізований у вигляді поєднання обчислювальних пристроїв, наприклад поєднання цифрового процесора (DSP) і мікропроцесора, декількох мікропроцесорів, одного або декількох мікропроцесорів у поєднанні з ядром цифрового процесора (DSP) або який-небудь іншій подібній конфігурації. Етапи способу або алгоритму, що описуються у зв'язку з розглянутими тут прикладами, можуть бути реалізовані безпосередньо в апаратурі, в програмному модулі, що виконується процесором, або у вигляді їх поєднання. Програмний модуль може розташовуватися в пристрої, що запам'ятовує, з довільною вибіркою (ЗУПВ (RAM)), флеш-пам'яті, ПЗП (ROM), електрично стираному програмованому ПЗП (ЕСППЗУ (EEPROM)), регістрах, накопичувачі на жорсткому диску, дискеті, CD-ROM або будь-якому іншому відповідному пристрої, що запам'ятовує, відомому в техніці. Такий носій запису сполучений з процесором, так що процесор може прочитувати інформацію і записувати інформацію на цьому носієві. У альтернативному варіанті носій запису може бути вбудований в процесор. Процесор і носій запису можуть бути реалізовані в одній спеціалізованій інтегральній схемі (ASIC). У одному або декількох прикладах описувані тут функції можуть бути реалізовані апаратний, у вигляді змінних програм, у вигляді вбудованих програм або у вигляді поєднання апаратних і програмних засобів. У варіанті змінних програм ці функції можуть бути записані або передані у вигляді однієї або декількох інструкцій або програм на машинозчитуваному носієві. Машинозчитуваний носій включає комп'ютерний носій запису і середовище зв'язку, що включає будь-яке середовище, що дозволяє передати комп'ютерну програму з одного місця в інше. Як носій запису може бути використаний будь-який доступний носій запису, до якого може звернутися і дістати доступ комп'ютер загального або спеціального призначення. Як приклад, але не обмежуючись цим, такий машинозчитуваний носій може містити RAM, ROM, EEPROM, CD-ROM або інший накопичувач на оптичних дисках, накопичувач на магнітних дисках або інший магнітний пристрій, що запам'ятовує, або будь-який інший носій, який може бути використаний для передачі або збереження потрібної програми у формі інструкцій або структур даних і до якого може звернутися і дістати доступ комп'ютер загального або спеціального призначення, або процесор загального або спеціального призначення. Крім того, будь-яке з'єднання також може називатися машинозчитуваним носієм. Наприклад, якщо програмне забезпечення передають з веб-сайту, сервера або іншого видаленого джерела з використанням коаксіального кабелю, волоконно-оптичного кабелю, витої пари, цифрової абонентської лінії (DSL) або безпровідної технології, такий як інфрачервоне випромінювання, радіохвилі або СВЧвипромінювання, тоді ці коаксіальний кабель, волоконно-оптичний кабель, вита пара, DSL або безпровідна технологія, така як інфрачервоне випромінювання, радіохвилі або СВЧвипромінювання, включені у визначення носія. Вживане тут поняття дисків включає компактдиски (CD), лазерні диски, оптичні диски, цифрові універсальні диски (DVD), магнітні дискети і диски Блю-рей, причому в англійському написанні disks зазвичай відтворюють дані магнітним способом, а discs відтворюють дані оптичним способом із застосуванням лазерів. Поєднання перерахованих вище видів пам'яті і носіїв запису також повинні бути включені в поняття машинозчитуваного носія. Попередній опис винаходу розрахований на те, щоб будь-який фахівець в даній області міг реалізувати або використовувати цей винахід. Різні модифікації даного винаходу можуть бути легко зрозумілі і очевидні фахівцеві, а загальні принципи, встановлені тут, можуть бути застосовані до інших варіантів, не відхиляючись від духу або об'єму винаходу. Таким чином, даний винахід не повинен обмежуватися тільки розглянутими тут прикладами і структурами, але повинен відповідати найширшому об'єму, узгодженому з принципами і новими ознаками, що описуються тут. 14 UA 99741 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Спосіб обслуговування термінала-візитера доступу (AT), асоційованого з макромережею, який включає: дозвіл терміналу-візитеру AT увійти до зони обслуговування точки доступу базової станції (АР), що не знаходиться в макромережі, і залишитися в каналі носія, будучи в режимі очікування; і при активізації термінала-візитера AT забезпечення зв'язку між терміналом-візитером AT та макромережею; і передачу пейджингового запиту з макромережі терміналу-візитеру АТ через базову станцію АР. 2. Спосіб за п. 1, який відрізняється тим, що дозвіл терміналу-візитеру АТ включає: обмеження для базової станції АР зони, відмінної від зони макромережі, відповідної вказаній макромережі; дозвіл реєстрації термінала-візитера AT на базовій станції АР; і передачу реєстраційної інформації щодо цієї реєстрації в макромережу. 3. Спосіб за п. 1, який відрізняється тим, що передача пейджингового запиту терміналу-візитеру AT через базову станцію АР здійснюється принаймні частково на основі реєстраційної інформації. 4. Спосіб за п. 1, який відрізняється тим, що забезпечення зв'язку додатково включає: прийом запиту на встановлення з'єднання від термінала-візитера AT; передачу цього запиту на встановлення з'єднання і звіту про стан середовища радіозв'язку, прийнятого від термінала-візитера AT, в макромережу; прийом інформації про призначення каналу з макромережі, так що ця інформація про призначення каналу додатково містить вказівку каналу носія макромережі, для терміналавізитера AT; і передачу цієї інформації про призначення каналу терміналу-візитеру AT. 5. Спосіб за п. 4, який відрізняється тим, що канал носія макромережі для термінала-візитера AT відрізняється від вказаного каналу носія. 6. Пристрій для обслуговування термінала-візітера доступу (АТ), асоційованого з макромережею, який містить: засоби для дозволу терміналу-візитеру AT, що асоціюється з макромережею, увійти до зони обслуговування базової станції точки доступу, яка знаходиться не в макромережі, і залишитися в каналі носія, будучи в режимі очікування; і засоби для забезпечення зв'язку між терміналом-візитером AT і макромережею при активізації термінала-візитера AT; і засоби для передачі пейджингового запиту з макромережі терміналу-візитеру АТ через базову станцію АР. 7. Пристрій за п. 6, який відрізняється тим, що засоби для дозволу терміналу-візитеру АТ містять: засоби для обмеження зони для базової станції АР, відмінної від зони макромережі, відповідної вказаній макромережі; засоби для дозволу реєстрації термінала-візитера AT на базовій станції АР; і засоби для передачі реєстраційної інформації щодо цієї реєстрації в макромережу. 8. Пристрій за п. 6, який відрізняється тим, що засоби для передачі пейджингового запиту терміналу-візитеру AT через базову станцію АР здійснюються принаймні частково на основі реєстраційної інформації. 9. Пристрій за п. 6, який відрізняється тим, що засоби для забезпечення зв'язку додатково містять: засоби для прийому запиту на встановлення з'єднання від термінала-візитера AT; засоби для передачі цього запиту на встановлення з'єднання і звіту про стан середовища радіозв'язку, прийнятого від термінала-візитера AT, в макромережу; засоби для прийому інформації про призначення каналу з макромережі, так що ця інформація про призначення каналу додатково містить вказівку каналу носія макромережі для терміналавізитера AT; і засоби для передачі цієї інформації про призначення каналу терміналу-візитеру AT. 10. Пристрій за п. 9, який відрізняється тим, що канал носія макромережі для терміналавізитера AT відрізняється від вказаного каналу носія. 11. Спосіб обслуговування термінала-візитера AT, асоційованого з макромережею, що включає: дозвіл терміналу-візитеру AT, будучи в режимі очікування, залишитися в каналі носія точки доступу, яка знаходиться не в макромережі; 15 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 60 дозвіл реєстрації термінала-візитера AT; передачу реєстраційної інформації щодо цієї реєстрації в макромережу; при активізації термінала-візитера AT забезпечення зв'язку між терміналом-візитером AT і макромережею; і передачу пейджингового запиту терміналу-візитеру АТ через базову станцію АР. 12. Спосіб за п. 11, який відрізняється тим, що передачу пейджингового запиту здійснюють принаймні частково на основі реєстраційної інформації. 13. Спосіб за п. 11, який відрізняється тим, що додатково включає: у відповідь на прийом запиту на встановлення з'єднання від термінала-візитера AT, передачу цього запиту на встановлення з'єднання і звіту про стан середовища радіозв'язку, прийнятого від термінала-візитера AT, в макромережу; прийом інформації про призначення каналу з макромережі, так що ця інформація про призначення каналу містить вказівку каналу носія макромережі для термінала-візитера AT; і передачу цієї інформації про призначення каналу терміналу-візитеру AT. 14. Спосіб за п. 13, який відрізняється тим, що канал носія макромережі для терміналавізитера AT відрізняється від вказаного каналу носія. 15. Пристрій для обслуговування термінала-візитера AT, асоційованого з макромережею, що містить: засоби для дозволу терміналу-візитеру AT, будучи в режимі очікування, залишитися в каналі носія точки доступу базової станції (АР), яка знаходиться не в макромережі; засоби для дозволу реєстрації термінала-візитера AT; засоби для передачі реєстраційної інформації щодо цієї реєстрації в макромережу; і засоби для забезпечення зв'язку між терміналом-візитером AT і макромережею при активізації термінала-візитера AT; засоби передачі пейджингового запиту з макромережі терміналу-візитеру АТ через базову станцію АР. 16. Пристрій за п. 15, який відрізняється тим, що засоби для забезпечення містять засоби для передачі пейджингового запиту терміналу-візитеру AT принаймні частково на основі реєстраційної інформації. 17. Пристрій за п. 15, який відрізняється тим, що додатково містить: засоби для прийому запиту на встановлення з'єднання від термінала-візитера AT; засоби для передачі цього запиту на встановлення з'єднання і звіту про стан середовища радіозв'язку, прийнятого від термінала-візитера AT, в макромережу; засоби для прийому інформації про призначення каналу з макромережі, так що ця інформація про призначення каналу містить вказівку каналу носія макромережі для термінала-візитера AT; і засоби для передачі цієї інформації про призначення каналу терміналу-візитеру AT. 18. Пристрій за п. 17, який відрізняється тим, що канал носія макромережі для терміналавізитера AT відрізняється від вказаного каналу носія. 19. Пристрій радіозв'язку, який містить: приймач-передавач, що підтримує лінію зв'язку з терміналом-візитером AT, асоційованим з макромережею; принаймні один процесор в оперативному зв'язку з цим приймачем-передавачем; запам'ятовуючий пристрій, в оперативному зв'язку з вказаним принаймні одним процесором, що містить виконувану програму, відповідно до якої цей принаймні один процесор: у відповідь на вхід термінала-візитера AT в зону обслуговування точки доступу базової станції (АР), дозволяє терміналу-візитеру AT залишитися в каналі носія, будучи в режимі очікування, при цьому базова станція АР знаходиться не в макромережі; і при активізації термінала-візитера AT забезпечує зв'язок між терміналом-візитером AT і макромережею; і передачу пейджингового запиту терміналу-візитеру АТ через базову станцію АР. 20. Пристрій за п. 19, який відрізняється тим, що вказана виконувана програма містить інструкції для принаймні одного процесора з метою: обмеження зони для базової станції АР, відмінної від зони макромережі, відповідної вказаній макромережі; дозволу реєстрації термінала-візитера AT на базовій станції АР; і передачі реєстраційної інформації щодо цієї реєстрації в макромережу. 21. Пристрій за п. 19, який відрізняється тим, що вказана передача пейджингового запиту терміналу-візитеру AT через базову станцію АР здійснюється принаймні частково на основі реєстраційної інформації. 16 UA 99741 C2 5 10 15 20 25 30 35 40 45 50 55 22. Пристрій за п. 19, який відрізняється тим, що вказаний принаймні один процесор забезпечує зв'язок між терміналом-візитером AT і макромережею шляхом: прийому запиту на встановлення з'єднання від термінала-візитера AT; передачі цього запиту на встановлення з'єднання і звіту про стан середовища радіозв'язку, прийнятого від термінала-візитера AT, в макромережу; прийому інформації про призначення каналу з макромережі, так що ця інформація про призначення каналу містить вказівку каналу носія макромережі для термінала-візитера AT; і передачі цієї інформації про призначення каналу терміналу-візитеру AT. 23. Пристрій за п. 21, який відрізняється тим, що канал носія макромережі для терміналавізитера AT відрізняється від вказаного каналу носія. 24. Спосіб зв'язку з макромережею через точку доступу базової станції (АР), що включає: при вході в зону обслуговування базової станції АР спробу залишитися в каналі носія, будучи в режимі очікування; у відповідь на перемикання з режиму очікування в режим активізації, передачу запиту на встановлення з'єднання на базову станцію АР; передачу звіту про стан середовища радіозв'язку (RER) на базову станцію АР; і прийом пейджингового запиту з макромережі через базову станцію АР, в якому базова станція АР знаходиться не в макромережі. 25. Спосіб за п. 24, який відрізняється тим, що додатково включає прийом інформації про призначення каналу з макромережі через базову станцію АР. 26. Спосіб за п. 25, який відрізняється тим, що інформація про призначення каналу містить вказівку каналу носія макромережі для термінала-візитера AT. 27. Спосіб за п. 26, який відрізняється тим, що канал носія макромережі для терміналавізитера AT відрізняється від вказаного каналу носія. 28. Пристрій радіозв'язку, асоційованого з макромережею, який містить: засоби для того, щоб залишитися в каналі носія, будучи в режимі очікування, при вході в зону обслуговування точки доступу базової станції (АР), яка знаходиться не в макромережі; засоби для передачі запиту на встановлення з'єднання на базову станцію АР у відповідь на перемикання з режиму очікування в режим активізації; і засоби для передачі звіту про стан середовища радіозв'язку (RER) на базову станцію АР; і засоби для прийому пейджингового запиту з макромережі через базову станцію АР. 29. Пристрій за п. 28, що додатково містить засоби для прийому інформації про призначення каналу з макромережі через базову станцію АР. 30. Пристрій за п. 29, який відрізняється тим, що інформація про призначення каналу містить вказівку каналу носія макромережі для термінала-візитера AT. 31. Пристрій за п. 30, який відрізняється тим, що канал носія макромережі для терміналавізитера AT відрізняється від вказаного каналу носія. 32. Пристрій радіозв'язку, асоційований з макромережею, який містить: приймач-передавач, що підтримує лінію зв'язку з точкою доступу базової станції (АР), яка знаходиться не в макромережі; принаймні один процесор в оперативному зв'язку з цим приймачем-передавачем; запам'ятовуючий пристрій, в оперативному зв'язку з вказаним принаймні одним процесором, що містить виконувану програму, відповідно до якої цей принаймні один процесор: при вході в зону обслуговування точки доступу базової станції (АР) робить спробу залишитися в каналі носія, будучи в режимі очікування; у відповідь на перемикання з режиму очікування в режим активізації, передає запит на встановлення з'єднання на базову станцію АР; дає команду приймачу-передавачу передати звіт про стан середовища радіозв'язку (RER) на базову станцію АР; і приймає пейджинговий запит з макромережі через базову станцію АР. 33. Пристрій за п. 32, який відрізняється тим, що приймач-передавач приймає інформацію про призначення каналу з макромережі через базову станцію АР. 34. Пристрій за п. 33, який відрізняється тим, що інформація про призначення каналу містить вказівку каналу носія макромережі для термінала-візитера AT. 35. Пристрій за п. 34, який відрізняється тим, що канал носія макромережі для терміналавізитера AT відрізняється від вказаного каналу носія. 17 UA 99741 C2 18 UA 99741 C2 19 UA 99741 C2 20 UA 99741 C2 21 UA 99741 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 22
