Схема перескоку частоти і компонування зондувального опорного сигналу

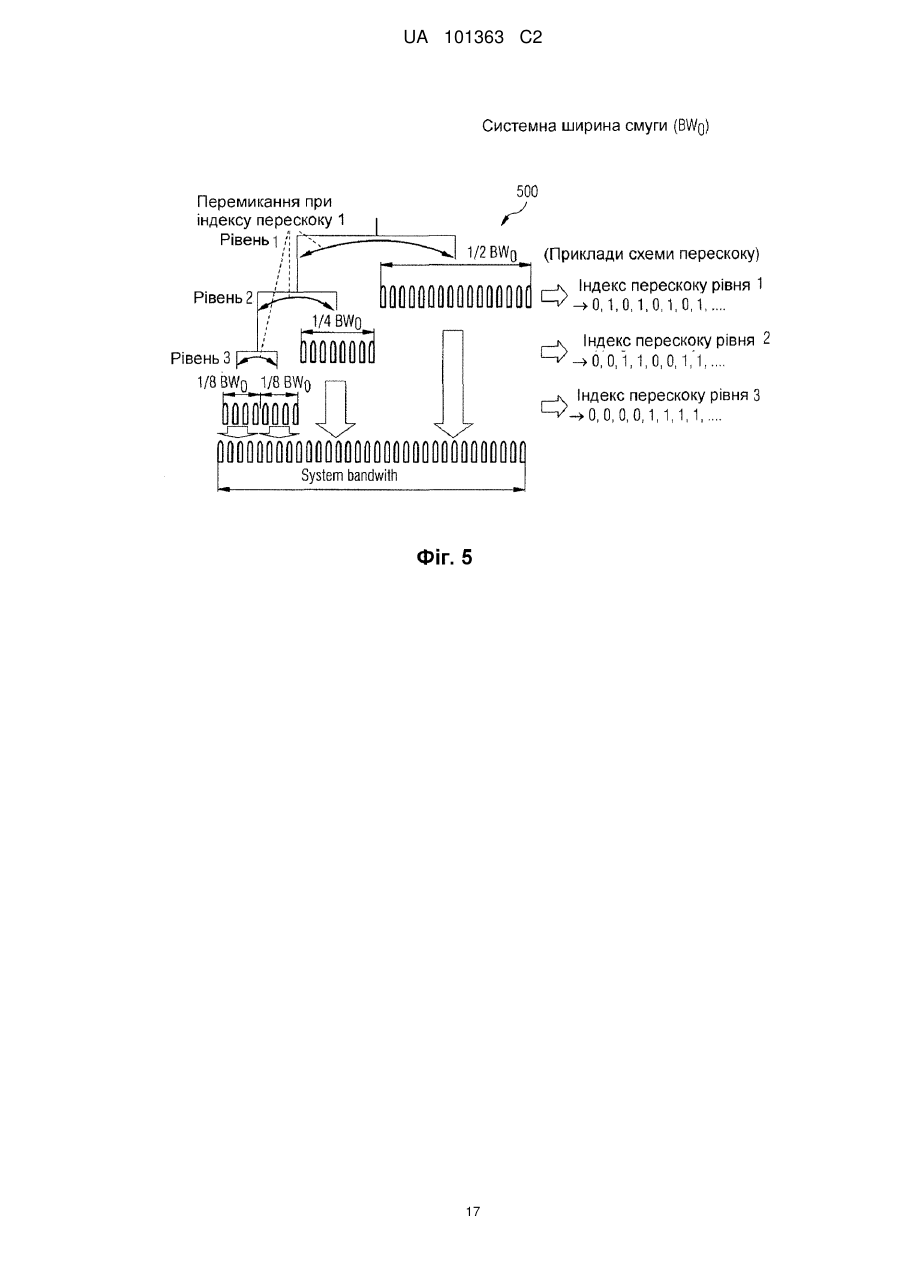

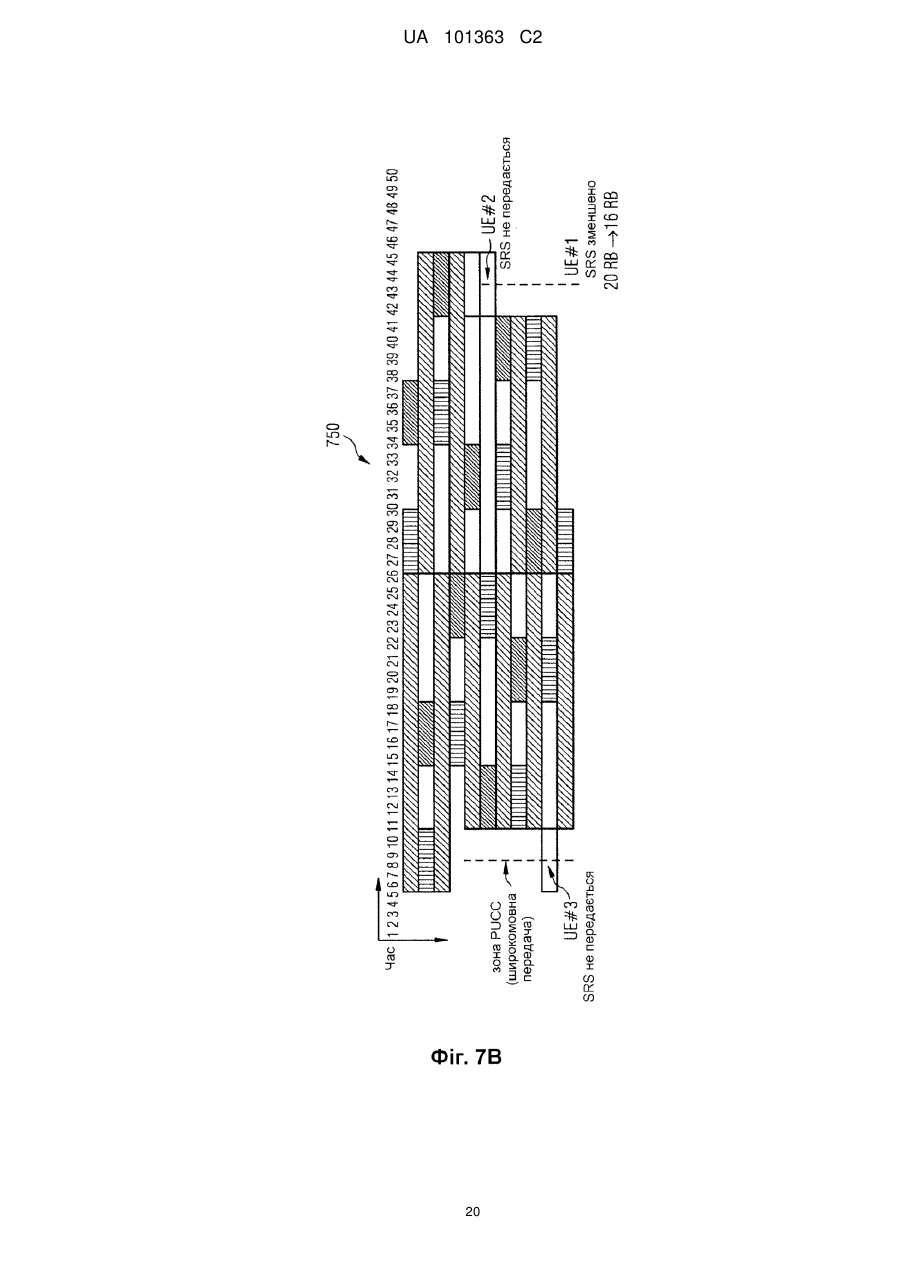

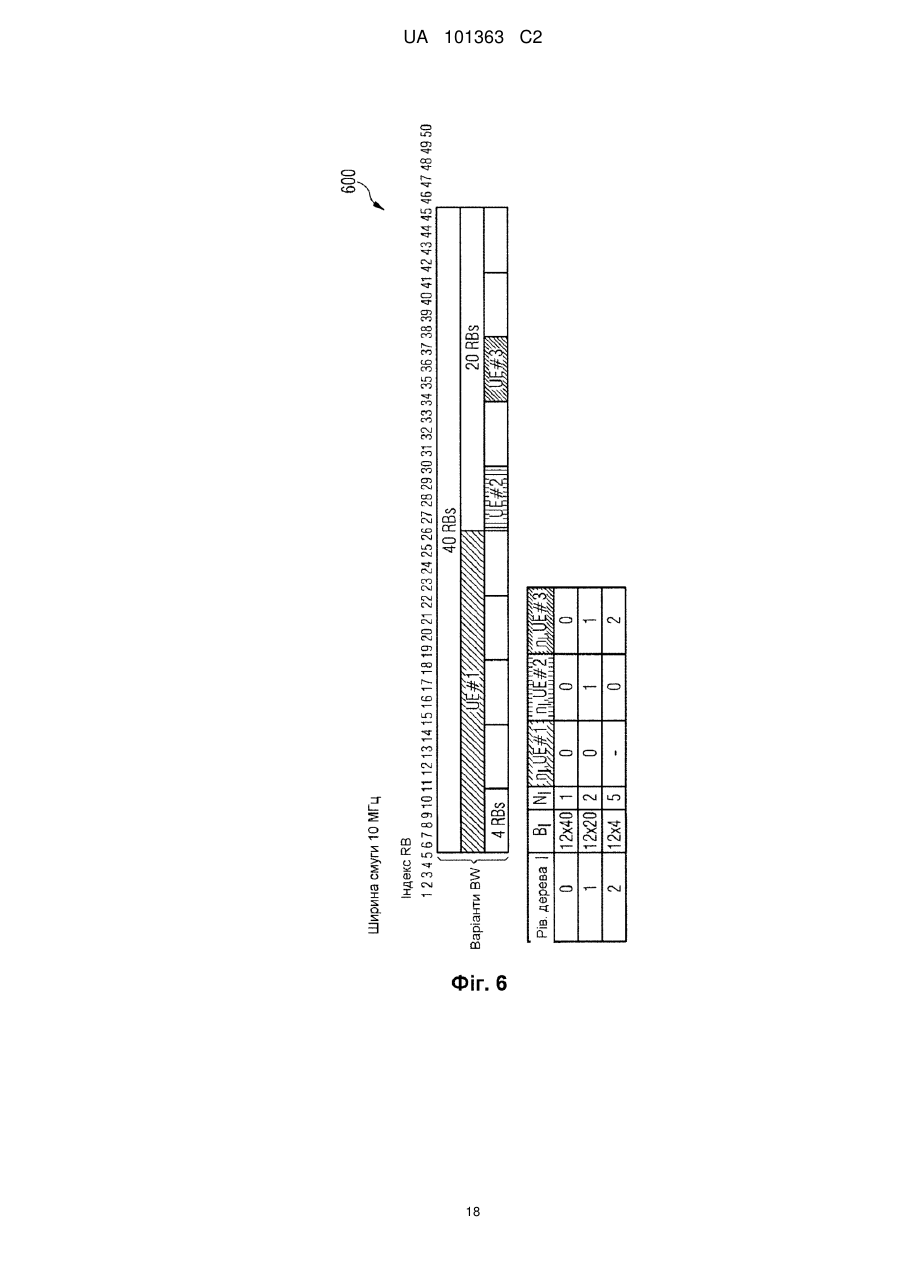

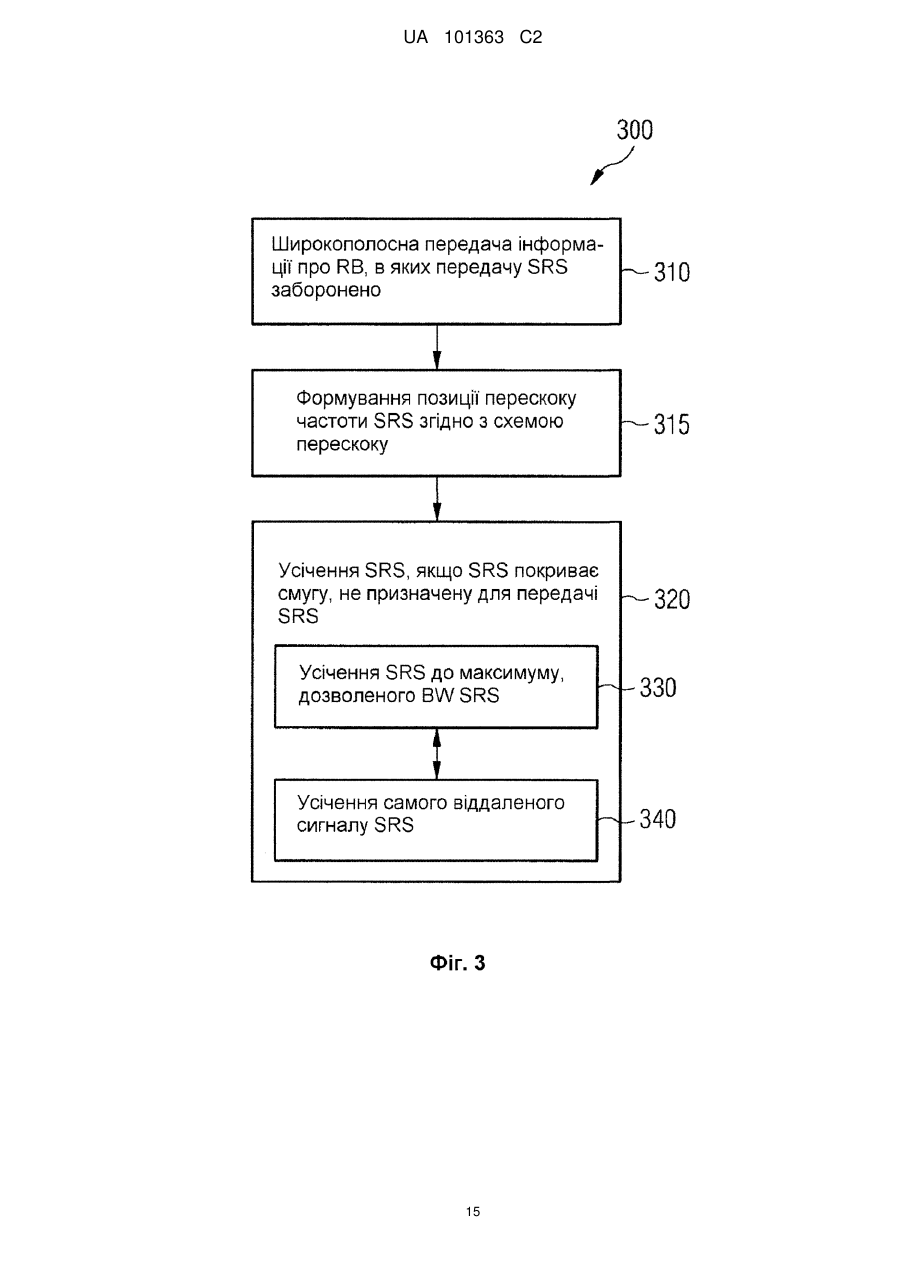

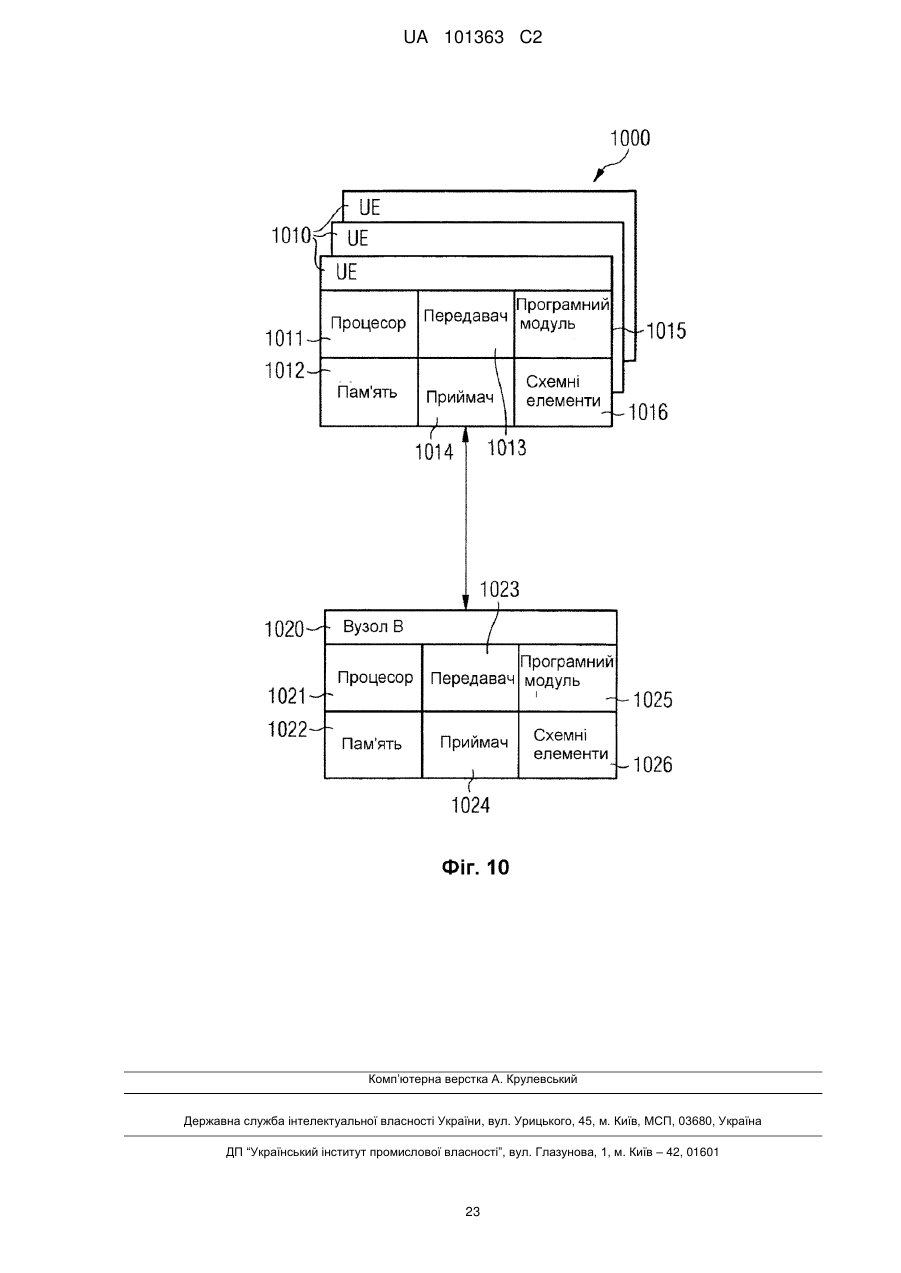

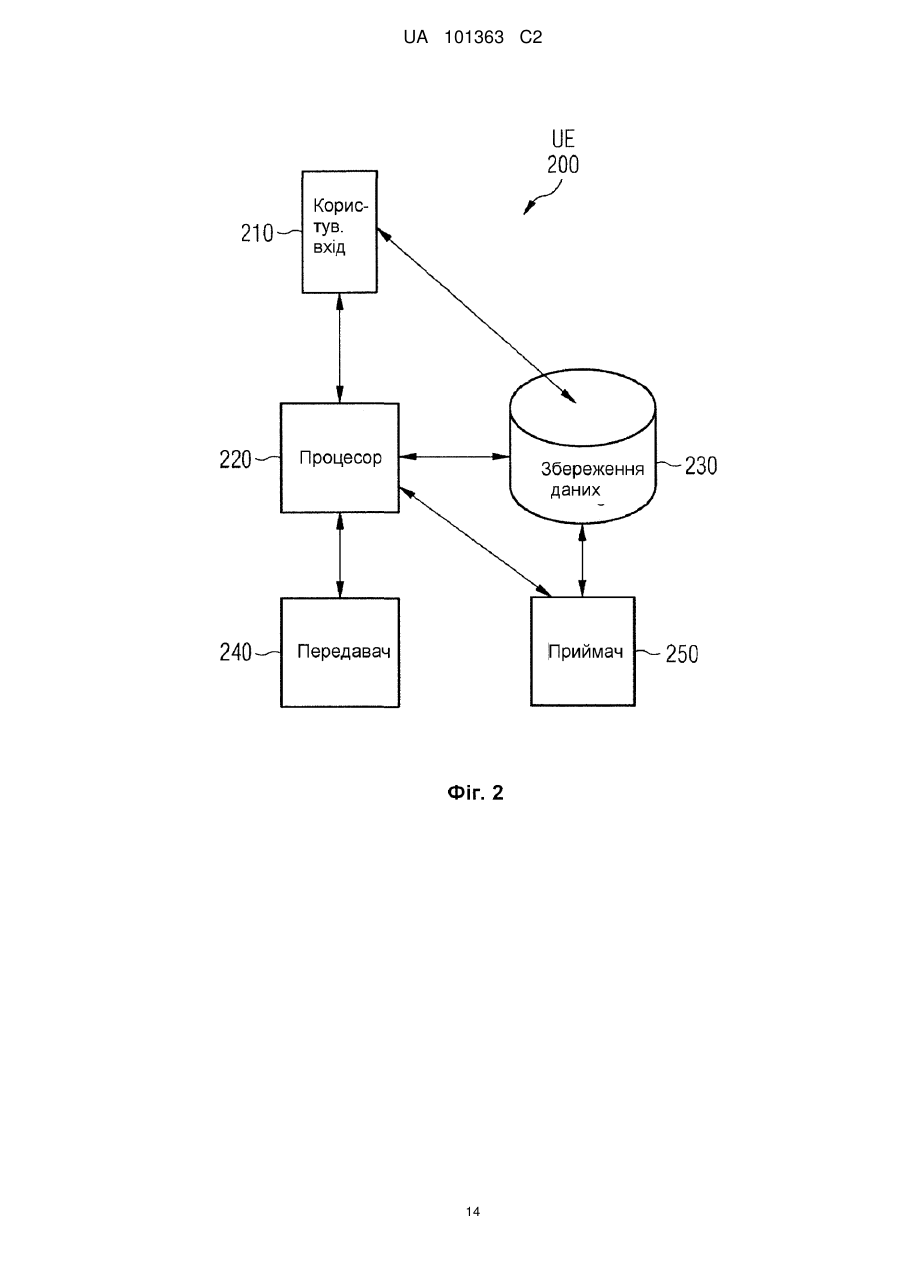

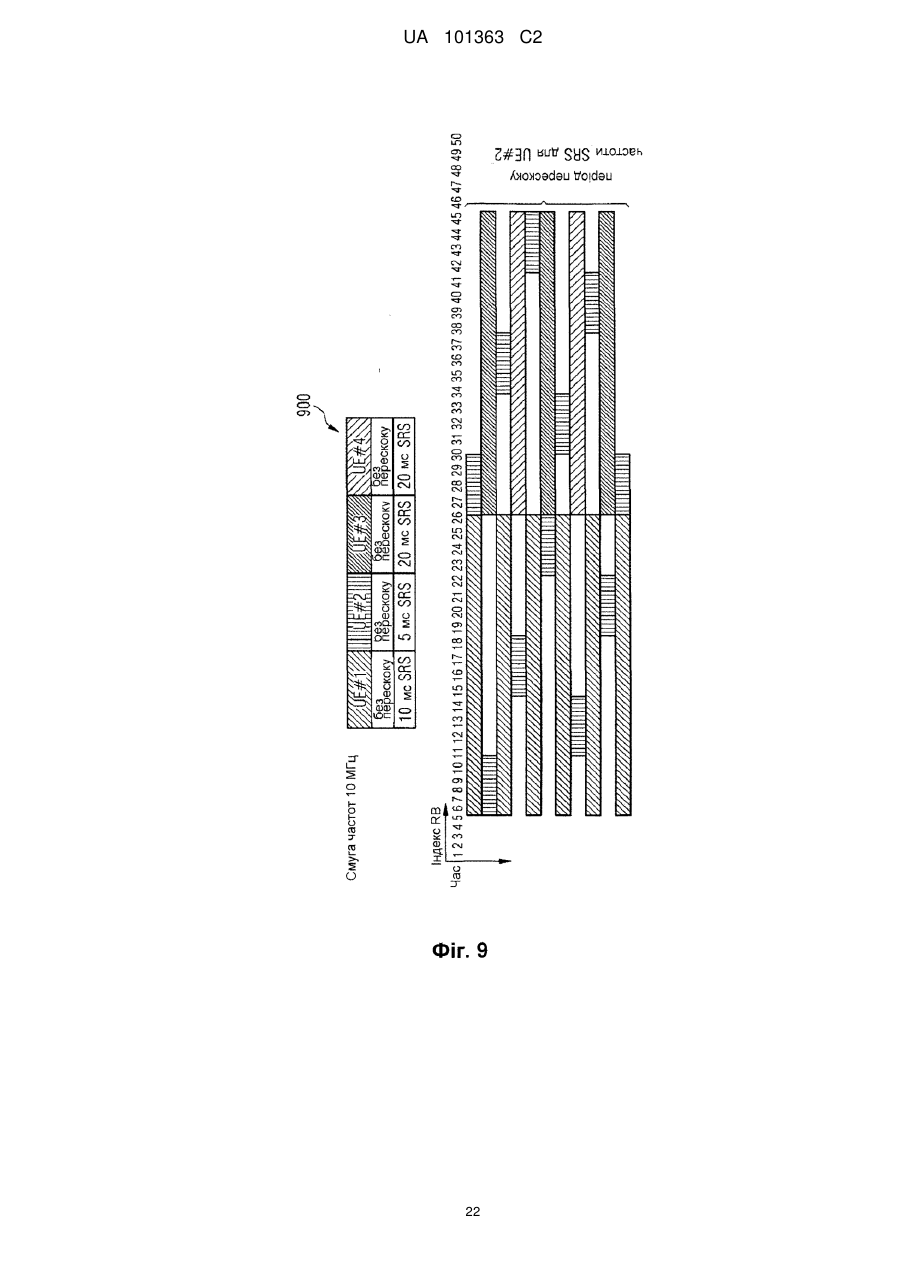

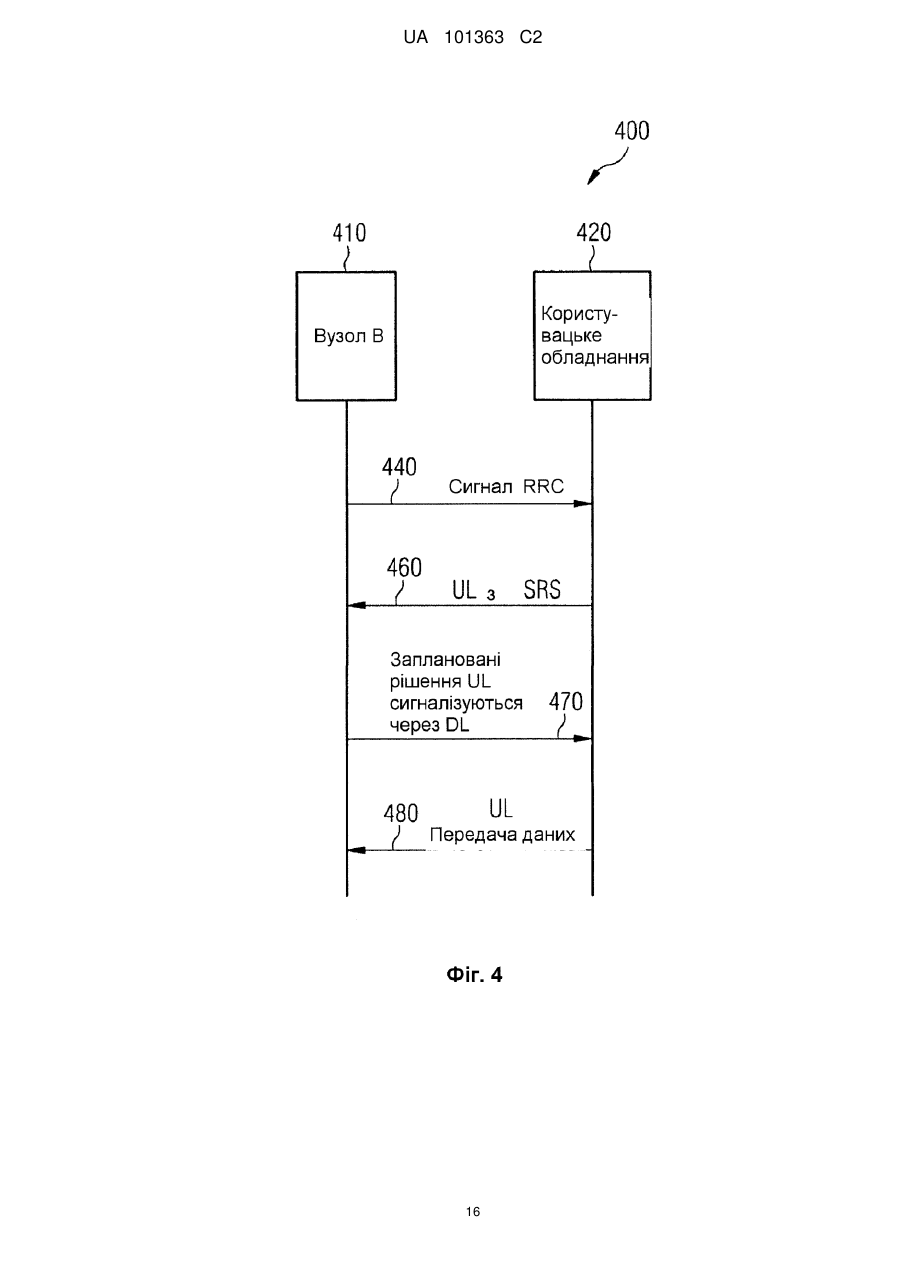

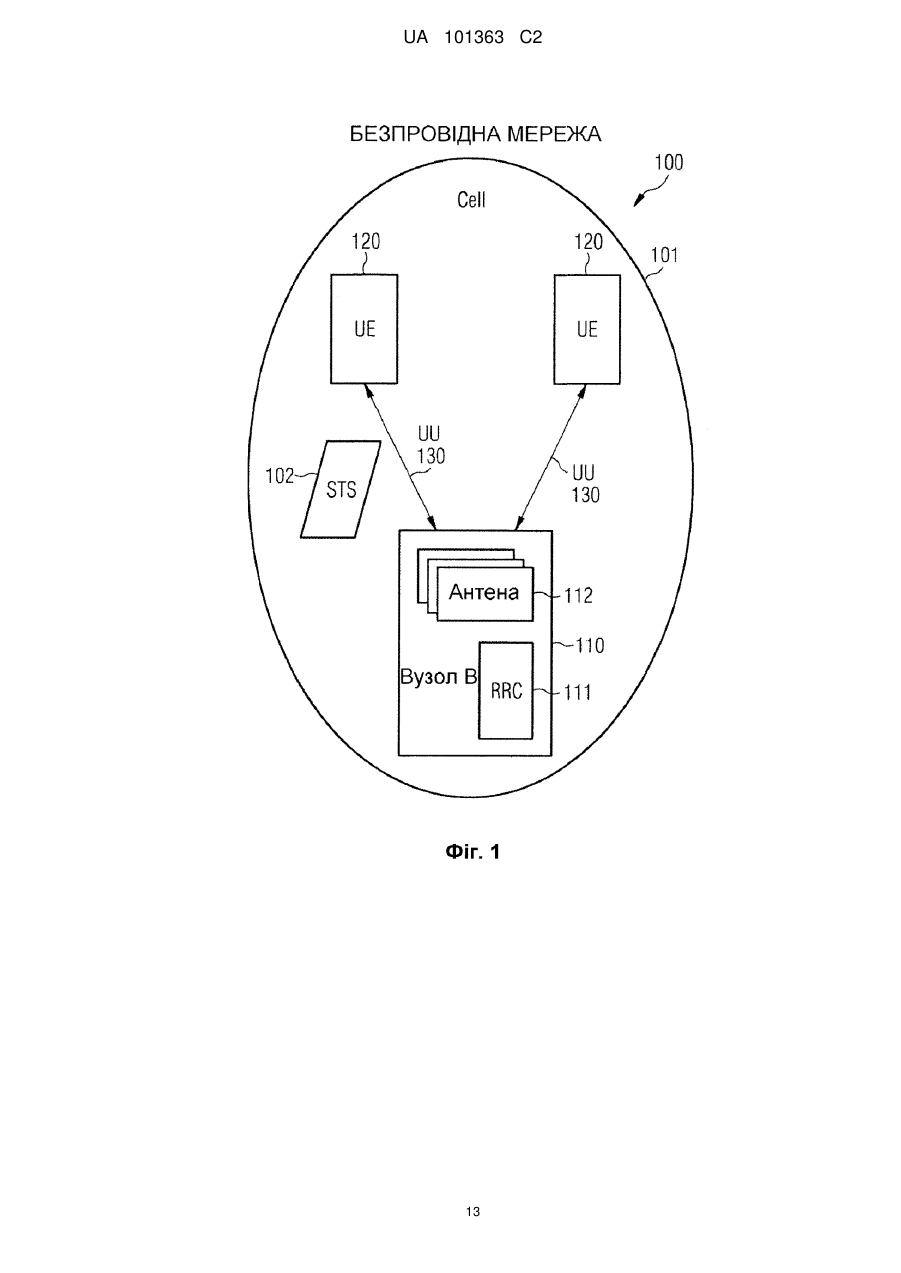

Реферат: Спосіб, пристрій і комп'ютерна програма, призначені для формування позиції для перескоку частоти зондувального опорного сигналу, базованого на схемі перескоку, зондувального опорного сигналу, і конфігуровані використовувати дерево призначень частот для зондувального опорного сигналу і підтримувати щонайменше одне відгалуження смуги частот на кожному рівні і створювати послідовність зондувальних опорних сигналів на широко рознесених призначеннях частоти. UA 101363 C2 (12) UA 101363 C2 UA 101363 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0001] Ця заявка має пріоритет тимчасових заявок на патент США №№ 61/064 690, 61/071299 і 61/071837, включених у даний документ посиланням. [0002] Деякі втілення винаходу взагалі стосуються систем зв'язку, зокрема, безпровідних систем зв'язку. При цьому деякі з втілень стосуються передачі у висхідному каналі зв'язку (UL) наземної мережі радіодоступу (UTRAN) в універсальній мобільній системі зв'язку в умовах довготермінового розгортання (LTE). Зокрема, деякі втілення стосуються передачі і конфігурації зондувального опорного сигналу. [0003] Безпровідні мережі зв'язку є добре відомими, і вони постійно удосконалюються. Наприклад UMTS є одною з технологій третього покоління для (3G) для стільникових телефонів. Наразі найбільш поширена версія UMTS використовує широкосмуговий паралельний доступ з кодовим розділенням каналів (W-CDMA) як основний радіоінтерфейс згідно з стандартом 3GPP (партнерський проект 3G). [0004] Нещодавно мережі UMTS в усьому світі були удосконалені для підвищення швидкості передачі даних і можливостей пакетних даних низхідного каналу. Для забезпечення конкурентоспроможності UMTS були досліджені різні концепції радіоінтерфейсу для довготермінового розгортання (LTE) UMTS для отримання високої швидкості передачі даних, низької латентності і технологій радіодоступу з оптимізацією пакетів. [0005] LTE (довготермінове розгортання) є назвою проекту у межах 3GPP, метою якого є підвищення стандарту мобільного телефону UMTS згідно з майбутніми вимогами. Задачі проекту включають підвищення ефективності, зниження витрат, поліпшення обслуговування, використання можливостей нового спектру і кращу інтеграцію в інші відкриті стандарти. Проект LTE проект не є стандартом, але, як очікують, дозволить створити нову версію 8 стандарту UMTS, включаючи часткове або повне розширення і модифікацію системи UMTS. [0006] Розгорнута UMTS відрізняється тим, що базується на протоколі контролю передачі/інтернет-протоколі (TCP/IP), серцевинному протоколі Інтернету з вбудованим обслуговуванням вищого рівня, наприклад, голосу, відео і передачі повідомлень. [0007] У сучасних безпровідних мережах зондувальний опорний сигнал (SRS) звичайно передається з широкою смугою частот для базової станції або вузла B, щоб виявити найкращий вузол ресурсу (RU), відомий також як блок ресурсів (RB) або фізичний блок ресурсів (PRB) у стандарті LTE, для передач від користувацького обладнання (UE), наприклад, мобільного пристрою. Однак, внаслідок обмежень на максимальну потужність передачі UE точність вимірювання індикатора якості каналу (CQI) погіршується з погіршенням прийнятої потужності сигналу SRS, наприклад, коли UE знаходиться поблизу кромки комірки з якої відбувається передача SRS. Це погіршення SRS може породити помилки при оптимальному призначенні RU і у виборі схем модуляції і кодування (MCS). Отже, поліпшення у передачі SRS від UE допомагає отримати максимальну пропускну спроможність для користувача. Відповідно, SRS призначено забезпечувати планування очікувань у каналі і швидку адаптацію каналу до передачі даних PUSCH для UL. SRS також використовується як еталон (RS) для замкненого контуру керування потужністю (PC) як для фізичного спільного висхідного каналу зв'язку (PUSCH), так і для каналу контролю фізичного висхідного каналу зв'язку (PUCCH). Крім того, SRS може бути використаний для поліпшення/забезпечення планування завантаження вільного каналу (DL) у дуплексному режимі розділення часу (TDD). TDD застосовується у мультиплексуванні з розділенням у часі для розділення вихідного і зворотного сигналів. Зокрема, TDD забезпечує емуляцію повнодуплексного зв'язку у напівдуплексному каналі зв'язку і є корисним, коли асиметрія швидкості передачі даних у висхідному і низхідному каналах зв'язку є змінною. [0009] Задачею винаходу є поліпшення існуючого рівня техніки, зокрема, розв'язати проблеми і потреби, пов'язані з існуючими технологіями у системах зв'язку. Відповідно, задачею винаходу є створення пристрою для побудови схеми перескоку частоти зондувального опорного сигналу, способу і комп'ютерною програми, втіленої у середовищі, придатному для зчитування комп'ютером. [0010] Згідно з одним з втілень спосіб може включати формування процесором позиції перескоку частоти зондувального опорного сигналу, базуючись на схемі перескоку. Спосіб може також включати конфігурування схеми перескоку зондувального опорного сигналу з використанням схеми деревоподібного призначення частот зондувального опорного сигналу і для підтримки щонайменше одного відгалуження смуги частот для рівня. Спосіб може включати конфігурування схеми перескоку зондувального опорного сигналу для забезпечення послідовності зондувальних опорних сигналів при призначеннях широко розподілених частот. [0011] Згідно з іншим втіленням пристрій може включати процесор, конфігурований обробляти позицію перескок частоти зондувального опорного сигналу, базуючись на схемі перескоку. Схема перескоку зондувального опорного сигналу може бути конфігурована 1 UA 101363 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовувати схему деревоподібного призначення частот зондувального опорного сигналу і підтримувати щонайменше одне відгалуження смуги частот для рівня, а також забезпечувати послідовність зондувальних опорних сигналів при призначеннях широко розподілених частот. [0012] Іншим втіленням є комп'ютерна програма, втілена у середовищі, придатному для зчитування комп'ютером. Ця комп'ютерна програм може бути конфігурована керувати процесором для реалізації способу згідно з винаходом. Ця комп'ютерна програма включає формування позиції для перескоку частоти зондувального опорного сигналу, базоване на схемі перескоку. Комп'ютерна програма може також включати конфігурування схеми перескоку зондувального опорного сигналу з використанням схеми деревоподібного призначення частот зондувального опорного сигналу і забезпечення послідовності зондувальних опорних сигналів при призначеннях широко розподілених частот. [0013] Згідно з іншим втіленням, пристрій може включати засіб формування позиції для перескоку частоти зондувального опорного сигналу, базованого на схемі перескоку. Пристрій може також включати засіб конфігурування схеми перескоку зондувального опорного сигналу з використанням схеми деревоподібного призначення частот зондувального опорного сигналу і забезпечення послідовності зондувальних опорних сигналів при призначеннях широко розподілених частот. [0014] Для кращого пояснення переваг винаходу дали наведено детальний опис типових втілень винаходу, які не обмежують винаходу, з посиланнями на креслення, в яких. фіг. 1 - схема вищого рівня UMTS; фіг. 2 - схема вищого рівня користувацького обладнання згідно з одним з втілень; фіг. 3 - операції у схемі перескоку частоти зондувального опорного сигналу і способі згідно з щонайменше одним з втілень; фіг. 4 - схема операцій конфігурування призначень ширини смуги частот SRS згідно з щонайменше одним з втілень; фіг. 5 - дерево перескоку частот SRS; фіг. 6 - типова конфігурація позицій частот SRS з деревоподібною структурою згідно з щонайменше одним з втілень; фіг. 7A - типова схема перескоку частот SRS згідно з щонайменше одним з втілень; фіг. 7B - типова компоновка SRS з динамічною зміною регіону PUCCH згідно з щонайменше одним з втілень; фіг. 8 - операції способу формування перескоку SRS згідно з щонайменше одним з втілень; фіг. 9 - типовий SRS, для якого був запланований перескок частоти для другого UE і без перескок частоти для інших зображених UE згідно з щонайменше одним з втілень і фіг. 10 - схема вищого рівня компонентів стільникової системи згідно з деякими втіленнями. [0026] Зрозуміло, що компоненти винаходу, описані і ілюстровані у фіг., можуть бути скомпоновані і побудовані у численних конфігураціях. Отже, подальший опис втілень пристрою, системи і способу згідно з винаходом не обмежує об'єму винаходу, визначеного Формулою винаходу, а стосується лише деяких вибраних втілень винаходу. [0027] Ознаки, структури або характеристики винаходу, описані тут, можуть бути комбіновані у різних придатних варіантах в одному або більше втіленнях. Наприклад, посилання у цьому описі на "певні втілення", "деякі втілення" тощо означають конкретні ознаки, структуру або характеристики, пов'язані з щонайменше одним з втілень винаходу. Такі фрази, як "у певних втіленнях", "у деяких втіленнях", "в інших втіленнях" тощо тут не обов'язково стосуються однакових груп втілень, і описані ознаки, структури або характеристики можуть бути комбіновані у будь-який спосіб в одному або більше втіленнях. [0028] Крім того, хоча терміни дані, пакет і/або діаграма даних використані у даному описі, винахід імпортує багато типів мережевих даних. Отже, термін дані включає пакет, комірку, кадр, дейтаграму, пакет одиничних даних портального протоколу, пакетні дані і будь-які їх еквіваленти. [0029] У даному описі використано такі абревіатури: BTS - базова трансіверна станція BW - ширина смуги частот DM - демодуляція LTE - довготермінове розгортання PUCCH - канал контролю фізичного висхідного каналу зв'язку PUSCH - спільний канал фізичного висхідного каналу зв'язку RB - блок ресурсів (180 кГц, 12 субносіїв) RPF - коефіцієнт повторення RRC - контроль радіоресурсу 2 UA 101363 C2 5 10 15 20 25 30 35 40 45 50 55 60 RS - опорний сигнал SRS - зондувальний опорний сигнал TDD - дуплексне розділення часу UE - користувацьке обладнання UTRAN - універсальна наземна мережа радіодоступу WMCDA - широкосмуговий паралельний доступ з кодовим розділенням каналів [0030] У поточному LTE сигналізація SRS контролюється вузлом 110, а параметри SRS конфігуруються для кожного UE. Наприклад, аспекти SRS можуть бути напівстатистично конфігуровані для UE 120, наприклад, як частина сигналізації контролю радіоресурсу (RRC). Зокрема, UE 120 може визначати різні атрибути як частину передач у висхідному каналі зв'язку до вузла B 110. Крім того, коли SRS змінюється, ширина смуги (BW), що використовується UE 120, може бути коригована передачею конфігурації для даної робочої ширини смуги. Під час корекції ширини смуги передача SRS в ідеалі не повинна проникати у зону смуги частот PUCCH або зону смуги PUSCH, яка містить постійні призначення ресурсу. [0031] UE 120 може також коригувати тривалість передач SRS, базуючись на сигналізації RRC, виконаної вузлом B 110. Наприклад, передачі SRS можуть бути визначені як "одноразові " передачі або як нескінченні періодичні передачі, які є дійсними до їх припинення або до закінчення сеансу зв'язку. UE 120 може також коригувати період передач SRS. Наприклад, цей період може становити 2, 5, 10, 20, 40, 80, 160 або 320 мс. SRS звичайно включає коефіцієнт повторюваності (RPF) 2. UE 120 може також коригувати SRS, включаючи циклічний трибітовий зсув сигналів. [0032] Перескок частоти SRS може бути корисним для зондування великої ширини смуги з обмеженою службовою сигналізацією, але за рахунок затримки вимірювань якості каналу (CQI). [0033] Для забезпечення ефективних призначень SRS з різними ширинами смуги передачі одна з схем передбачає призначення ширини смуги, базоване на деревоподібній структурі, схожій з деревоподібною структурою призначень ортогонального коду змінного коефіцієнта розширення (OVSF). Інакше кажучи, на кожному рівні завжди існують точно два відгалуження. Хоча тут розглядається дерево кодів OVSF, слід зазначити, що існують і інші, альтернативні деревоподібні призначення. [0034] Наприклад, типова схема для перескоку частоти SRS з різними ширинами смуги (фіг. 5) може бути базована на деревоподібній структурі кодів OVSF. На фіг. 5 відгалуження 500 дерева кодів OVSF перемикається згідно з заздалегідь визначеною схемою. Отже, використання способу перескоку забезпечує ефективний перескок частоти SRS з різними ширинами смуги з використанням призначень SRS, базованих на дереві кодів OVSF [0035] Призначення OVSF і інші базовані на дереві призначення SRS можуть підтримувати як базоване на перескоках, так і локалізоване мультиплексування для передач SRS з вужчою шириною смуги порівняно з системною шириною смуги для максимізації пропускної спроможності користувача у різних варіантах стільникового розгортання. Крім того, схема фіг. 5 може бути адаптована забезпечувати ефективний перескок для SRS, базований на способі перемикання відгалужень дерева кодів OVSF. Інші схеми не ураховують поточні припущення щодо SRS, зроблені у 3GPP. Наприклад, схема може не працювати належним чином, якщо передача SRS проходить у зону PUCCH або постійний PUSCH. Крім того, дерево кодів OVSF з двома відгалуженнями у рівні може не спрацювати, якщо деякі варіанти BW є припустимими для SRS. Дерево кодів OVSF, таким чином, не має конкретного компонування перескоків частоти SRS, яке функціонує згідно з поточними вимогами LTE 3GPP. [0036] Існують різні схеми для ширини смуги SRS, наприклад, описані у заявках60/006 634 (8/01/2008) і 60/006 901 (5/02/2008), включених посиланням. У цих і інших відомих схемах для ширини смуги SRS не передбачено будь-яких схем перескоку частоти SRS. [0037] Фіг. 1 ілюструє систему UMTS 100 згідно з деякими втіленнями. Зокрема, система UMTS 100 може включати один або більш вузлів B 110 (відомих у LTE як поліпшені вузли B або eNB), які визначають одну або більше комірок 101, і множинні користувацькі обладнання (UE) 120, пов'язані з одною або більше комірками. Радіоінтерфейсом UE і Node-B є Uu 130. [0038] Вузол B 110, відомий також як BTS (базова трансіверна станція) у GSM, може використовувати широкосмуговий паралельний доступ з кодовим розділенням каналів (WCDMA) як радіотранспортувальну технологію. Вузол B 110 включає радіочастотні передавачі і приймачі для прямого зв'язку з мобільними станціями (наприклад, UE 120), які вільно пересуваються. У таких стільникових мережах UE 120 можуть не мати прямого зв'язку одне з одним, але можуть мати зв'язок з вузлами B 110. [0039] Звичайно вузли B 110 виконують мінімум функцій і контролюються RNC (контролером радіомережі) 111. Однак, це змінюється з появою швидкісного пакетного доступу до низхідного 3 UA 101363 C2 5 10 15 20 25 30 35 40 45 50 55 60 каналу (HSDPA), де деяка логіка (наприклад, повторних передач) реалізується вузлом B 110 для зниження часу реакції. [0040] Використання WCDMA може дозволити коміркам, що належать до одного або різних вузлів B 110 і навіть контролюються різними RNC, перекриватись, використовуючи ту ж частоту, тобто мережа може використовувати лише одну пару частот для здійснення м'якої передачі зв'язку між комірками. [0041] Оскільки WCDMA часто працює на частотах, вищих, ніж система мобільного зв'язку (GSM), межі комірки є суттєво меншими, ніж у GSM. На відміну від GSM розмір комірки може не бути постійним, явище, яке називають диханням комірки. Ця конфігурація може потребувати більшої кількості Node-B 110 і сумлінного планування у мережах 3G (UMTS). Однак, вимоги до потужності у вузлах B 110 і UE 120 (користувацьке обладнання) є звичайно значно нижчими. [0042] Вузол B 110 звичайно включає антену (не зображену), з'єднану з декількома компонентами, включаючи підсилювачі потужності і процесори цифрових сигналів (не зображені). Вузол B 110 може обслуговувати декілька комірок 101, які також називають секторами, залежно від конфігурації і типу антени. [0043] Згідно з фіг. 1, UE 120 приблизно відповідає мобільній станції системи GSM і може бути будь-яким пристроєм, що використовується кінцевим користувачем для зв'язку. Наприклад, UE 120 може бути телефоном, карткою ноутбука або іншого пристрою. UE 120 має зв'язок з базовою станцією, описаним вище вузлом B 110, який приблизно відповідає мобільній станції GSM. [0044] Крім того, UE 120 передає і приймає декілька повідомлення до і від вузла 110 B. Одне з повідомлень, що передаються, включає SRS 102. SRS 102 може бути конфігурований, базуючись на даних, прийнятих від вузла B 110 або користувацьким інтерфейсом або обома. Повідомлення, яке включає конфігурований SRS 102, може бути передане до вузлів B 110 від UE 120. [0045] UE 120 може виконувати функції для серцевини мережі, які включають керування мобільністю, контроль викликів, керування сеансами зв'язку і керування аутентифікацією. Взагалі відповідні протоколи прозоро передаються через вузол B 110, причому вузол B 110 не змінює, використовує або розуміє інформацію протоколу. UMTS стає доступною багатьма засобами, наприклад, через радіомережу GSM/UMTS (мережу радіодоступу GSM EDGE (GERAN), мережу UTRAN і розгорнуту UTRAN (E-UTRAN)), WiFi, ультрамобільне широкомовлення (UMB) і світову систему функціонально сумісного мікрохвильового доступу (WiMAX). Користувачі не-UMTS радіомереж можуть бути забезпечені вхідною точкою у мережу IP, з різними рівнями безпеки залежно від надійності такої мережі. Користувачі мереж GSM/UMTS можуть використовувати інтегровану систему, в якій аутентифікація на кожному рівні системи виконується єдиною системою, а користувачі з доступом до мережі UMTS через WiMAX і інші подібні системи отримують зв'язок з WiMAX, наприклад, через самоаутентифікацію засобами контролю доступу (MAC) адреси або електронного серійного номеру (ESN) або через висхідний канал UMTS. [0046] У LTE (версія 8) радіоінтерфейс, названий універсальним наземним радіодоступом (E-UTRA), може бути використаний операторами UMTS через розгортання безпровідних мереж. Сучасні системи E-UTRA використовують OFDMA для низхідного каналу зв'язку (вежа до телефону) і одноносійний множинний доступ з розділенням частот (SC-FDMA) для висхідного каналу і використовують множинний вхід/множинний вихід (MIMO) з 4 (або менше) антенами у кожній станції. Канальною схемою кодування для транспортних блоків є турбокодування і безконкурентне поліноміальне квадратичне перестановочне (QPP) переміження турбокоду. [0047] Використання OFDM, системи, в якій наявний спектр може бути розділений на тисячі дуже тонких носіїв на різних частотах, кожний з яких несе частину сигналу, робить E-UTRA більш гнучкою у використанні спектру порівняно з колишніми системами, базованими на CDMA, з використанням протоколів 3G. Мережі CDMA можуть потребувати великих блоків спектру для кожного носія для підтримання високої швидкості елементів сигналу і максимізації цим ефективності. OFDM має спектральну ефективність каналу, вищу, ніж у CDMA, і у комбінації такими форматами модуляції, як 64QAM і засобами MIMO, E-UTRA є звичайно більш ефективною, ніж W-CDMA з HSDPA і HSUPA. [0048] У LTE (версія 8) рознесення субносіїв у низхідному каналі OFDM становить 15 кГц і максимальна кількість субносіїв становить 2048. Мобільні пристрої можуть бути здатні приймати усі 2048 субносіїв, але базова станція звичайно підтримує передачу лише 72 субносіїв у мінімальній конфігурації. Кількість субносіїв у DL залежить від каналу BW, і для 2048 субносіїв потрібно мати BW 20 МГЦ. Точна кількість субносіїв знижується разом з BW. Передача розділяється у часі на часові щілини тривалістю 0,5 мс і субкадри тривалістю 1,0 мс. Радіокадр 4 UA 101363 C2 5 10 15 20 25 30 35 40 45 50 55 має тривалість 10 мс. Підтриманими форматами модуляції даних у низхідному каналі є квадратурна фазова маніпуляція (QPSK), 16-квадратурна амплітудна модуляція (16QAM) і 64QAM. [0049] У висхідному каналі зв'язку може бути використане мультиплексування SC-FDMA і модуляція QPSK або 16QAM (як варіант (64QAM). SC-FDMA використовується, оскільки має низьке відношення пікової до середньої потужності (PAPR). Кожний мобільний пристрій має щонайменше один передавач. Завдяки використанню віртуального MIMO/паралельного доступу з просторовим розділенням (SDMA) ємність системи у висхідному каналі зв'язку може бути підвищена залежно від кількості антен у базовій станції. [0050] Зокрема, у схемі передач висхідного каналу зв'язку LTE використовується SC-FDMA. Хоча OFDMA вважають оптимальною для вимог LTE у низхідному каналі, якості OFDMA є менш сприятливими для висхідного каналу зв'язку. Це зумовлюється, головним чином, слабшим відношенням пікової до середньої потужності (PAPR) сигналу OFDMA, що погіршує використання висхідного каналу. Отже, схема передач у висхідному каналі зв'язку LTE для режимів FDD і TDD базується на SC-FDMA з циклічним префіксом. Сигнали SC-FDMA мають кращі якості PAPR порівняно з сигналом OFDMA, а характеристики PAPR є важливими для економічно ефективного конструювання підсилювачів потужності UE. Однак, обробка сигналу SC-FDMA має деяку схожість з обробкою сигналу OFDMA і тому параметризація низхідного і висхідного каналів зв'язку можуть бути гармонізовані. [0051] Існують різні можливості у генерації сигналу SC-FDMA. Наприклад, для E-UTRA було вибране дискретне перетворення Фур'є для мультиплексування з розширеним ортогональним розділенням частот (DFT-s-OFDM). Для DFT-s-OFDM, розмір М DFT може бути спочатку застосований до блоку M модуляційних символів. Потім можуть бути використані QPSK, 16QAM і 64QAM як модуляційні схеми для висхідного каналу зв'язку E-UTRA, а остання є варіантом для UE. DFT може перевести модуляційні символи у частотну область і результат може бути відображений у наявні субносії. У висхідному каналі E-UTRA припустимими є лише локалізовані передачі на послідовних субносіях. У точці N виконується швидке зворотне перетворення Фур'є (IFFT) (N>M), як у OFDM, і потім додається циклічний префікс і паралельне послідовному перетворення. [0052] Отже, використання DFT є основною відмінністю між генерацією сигналів SCFDMA і OFDMA, визначене терміном DFT-розширення-OFDM. У сигналі SC-FDMA кожний субносій при передачі містить інформацію усіх переданих модуляційних символів, оскільки потік вхідних даних розширено перетворенням DFT на усі наявні субносіі. На відміну від цього кожний субносій сигналу OFDMA несе лише інформацію, пов'язану з конкретними модуляційними символами. [0053] При параметризації SC-FDMA структура висхідного каналу зв'язку E-UTRA може бути подібною до низхідного каналу. Наприклад, у висхідному каналі зв'язку радіокадр може складатись з 20 щілин по 0,5 мс кожна, а один субкадр складатись з 2 щілин. У висхідному каналі зв'язку множинні дані призначено одному блоку ресурсів. Розмір блоку ресурсів висхідного каналу частотній області становить 12 субносіїв, як і у низхідному каналі. Однак, припустимими звичайно є не усі цілі кратності для спрощення DFT при обробці сигналу у висхідному каналі зв'язку; звичайно припустимими є лише кратності 2, 3 і 5. Ці обмеження наведено як приклади. У висхідному каналі зв'язку інтервал між передачами становить 1 мс (як у низхідному каналі). [0054] Користувацькі дані можуть переноситись спільним каналом фізичного висхідного каналу зв'язку (PUSCH), який може бути визначений передачею ширини смуги і можливою схемою перескоку частоти. Канал контролю фізичного висхідного каналу зв'язку (PUCCH) може нести контрольну інформацію висхідного каналу зв'язку за відсутності даних UL, наприклад, доповіді CQI і інформацію ACK/NACK, пов'язані з пакетом даних, прийнятим у низхідному канал (за присутності даних UL, сигнали контролю можуть бути передані з мультиплексуванням у часі даних UL PUSCH). PUCCH може бути переданий у резервному діапазоні частот висхідного каналу зв'язку. [0055] У висхідному каналі зв'язку структура опорного сигналу може бути використана для оцінювання каналу у приймачі вузла B 110 при демодуляції контролю і даних каналу. З іншого боку, опорні сигнали, тобто зондувальні, можуть надавати інформацію про якість каналу (CQI) як основу для планування рішень у базовій станції. Опорні сигнали висхідного каналу зв'язку можуть бути базовані на послідовностях CAZAC (нульова автокореляція постійної амплітуди) або комп'ютерному пошуку, базованому на послідовностях ZAC (нульова автокореляція). 5 UA 101363 C2 5 10 15 20 25 30 35 40 45 50 55 [0056] Для процедур фізичного рівня у висхідному каналі зв'язку E-UTRA, можуть бути потрібні процедури фізичного рівня. Наприклад, несинхронізований довільний доступ може бути використаний для вимоги початкового доступу, як частини передачі зв'язку, при переході з сплячого режиму до з'єднання або при повторному встановлення синхронізації у висхідному каналі зв'язку. Подібним чином, якщо у частотній області можуть бути визначені канали паралельного довільного доступу, один період доступу може надати достатню кількість можливостей довільного доступу. [0057] Процедура довільного доступу може використовувати підйом потужності відкритого контуру керування потужністю, як у WCDMA. Після надсилання преамбули у вибраному каналі довільного доступу UE чекає на відповідне повідомлення про довільний доступ. Якщо відповідь не отримано, обирається інший канал довільного доступу і преамбула надсилається знову. [0058] Планування ресурсів висхідного каналу зв'язку може здійснюватись вузлом B 110. Вузол B 110 може призначати деякі часові/частотні ресурси UE 120 і інформувати ці UE 120 про формати передачі. Заплановані рішення для висхідного каналу зв'язку можуть бути передані до UE 120 через PDCCH у низхідному каналі. Ці рішення можуть бути базовані на параметрах якості обслуговування (QoS), буферному статусі UE, вимірюваннях якості висхідного каналу зв'язку, здатностях UE, провалів у вимірюваннях UE тощо. [0059] Для адаптації висхідного каналу зв'язку можуть бути використані контроль потужності передачі, адаптивна модуляція і швидкість кодування каналу, а також адаптивна ширина смуги передачі. У висхідному каналі зв'язку може бути потрібним узгодження синхронізації передач від різних UE 120 з вікнами прийому вузла B 110. Вузол B 110 надсилає відповідні команди контролю часу до UE 120 у низхідному каналі, інструктуючи UE 120 адаптуватись до відповідних часів передачі. Для гібридної автоматичної вимоги повторення (HARQ) вузол B 120 може вимагати повторної передачі хибно прийнятого пакету даних. [0060] Технологій 3.9-покоління мобільних телефонів надає цифрову мобільну телефону систему, базовану на 3G, але з розширеними можливостями, близькими до 4G. Були вивчені можливості реалізації і стандартизації з метою досягнення плавного переходу між поточною 3G і майбутньою 4G. [0061] Фіг. 3 ілюструє спосіб 300 створення схеми і організації перескоку частоти зондувального опорного сигналу. Операцією 310 інформація про RB, в яких передача SRS може бути не дозволена (тобто зона PUCCH або розмір ресурсу PUCCH), передається широкомовно. В опер. 315 може бути сформована позиція для перескоку частоти SRS згідно з схемою перескоку, і в опер. 320 SRS може бути усічений у випадку, коли SRS перекриває смугу, що не підтримує передачу SRS. Як зазначено нижче, UE 120 може виконувати усічення автономно, без додаткової сигналізації. Зокрема, SRS може бути усічений до максимуму, дозволеному SRS BW в опер. 330. Далі віддалені сигнали SRS можуть бути усічені опер. 340 таким чином, що усічення не вплине ні на одну з конфігурованих SRS BW, ні на використану призначену, базуючись на дереві, смугу частот SRS. [0062] Фіг. 6 ілюструє типову конфігурацію 600 позицій частот SRS деревоподібної структури. Зокрема, початкова позиція SRS в області частот (без перескоку частоти), k 0, може бути визначена у субносіях як де k'0 - зсув (у субносіях), пов'язаний з, наприклад, зоною PUCCH і використаний гребінкою RPF, LSRS - призначена згідно з рівнем дерева позиція для SRS, що відповідає призначеній ширині смуги SRS (Lsrs можна також розглядати як значення призначеної ширини смуги SRS), B2 - ширина смуги SRS (у субносіях) згідно з рівнем 1 дерева (. B2 = RPF x (довжина послідовності SRS на рівні 1) і nj - індекс призначеної позиції для частоти SRS на рівні 1 дерева. [0063] Фіг. 7A ілюструє типову схему 700 перескоку частоти SRS з використаннямдерева для призначення частоти SRS і з підтримкою множинних відгалужень смуги частот на кожному рівні. Схема 700 перескоку частоти SRS додатково забезпечує послідовність призначень сигналам SRS широко розділених частот, максимізуючи цим диверсифікацію частот при послідовних вимірюваннях індикатора якості каналу (CQI). Як описано нижче, схема 700 перескоку частоти SRS також відвертає перескок частоти SRS з проникненням у PUCCH і постійні зони PUSCH. [0064] Стандарти LTE вказують, що SRS не повинен проникати у зону PUCCH і зону PUSCH постійних призначень. Ці умови мають бути збережені, коли PUCCH і/або постійні зони PUSCH динамічно змінюються. Для забезпечення кращого результату деякі втілення визначають схему 6 UA 101363 C2 5 10 15 20 25 30 35 40 перескоку частоти SRS залежно від динамічних змін зони PUCCH. Наприклад, при зміні зони PUCCH передачі SRS можуть бути реконфігуровані. [0065] Інформація про поточні RB PUCCH (точніше, RB, дозволені для передачі SRS) передаються широкомовно і UE модифікують їх передачі SRS (фіг. 3). Вадою є те, що іноді при вузькому перескоку передачі SRS у зону PUCCH вона припиняється, тобто у деяких схемах перескоку SRS може бути не переданий. [0066] Однак, початкова позиція в області частот для перескоку SRS може бути визначена за рівнянням для SRS без перескоку частоти. Тоді запропонована схема перескоку частоти може бути визначена через n2 для рівня 1 дерева і вище: де: nj,orig - базове значення індексу призначення для рівня 1 дерева, тобто значення індексу призначення для спільного еталонного кадру і кількості зсувів субкадру +5 відносно спеціалізованого сигналу RRC де N2 - кількість нових відгалужень дерева призначень рівня 1. Наприклад, для дерева кодів OVSF N2 =2, t - індекс часу для SRS, який є відносним для спільного еталонного кадру і субкадру і є функцією номеру поточного кадру, номеру субкадру, зсуву субкадру SRS і періоду SRS. По суті це є змінний індекс появ SRS відносно спільного еталону часу і має значення {0, 1, 2, ..}. Наприклад, t може бути задано, наприклад, t = [10 x (номер кадру - номер еталонного кадру)+ номер субкадру - номер еталонного есубкадру - зсув субкадру)/період SRS]. [0067] В одному з втілень обчислення F1/t може бути спрощене: [0068] Фіг. 8 ілюструє спосіб 800 формування перескоку SRS. Після обчислення позиції SRS UE 120 перевіряє, чи покриває SRS смугу, не призначену для передач SRS (тобто поточну зону PUCCH, широкомовно передану eNB) (опер. 810). Звичайно UE 120 може здійснити усічення автономно, без додаткової сигналізації. Довжина схеми перескоку SRS визначається кількістю відгалужень дерева у рівні, що відповідає призначеній ширині смуги SRS згідно з рівнянням 7. В іншому варіанті перескок частоти може бути застосований лише для деяких рівнів дерева. Наприклад, перескок частоти може бути застосований для дерева рівня lmln, але не для рівнів від 0 до lm -1. В результаті запропонована схема перескоку частоти може бути визначена рівнянням (1), де: Якщо І ≥ Іmin, то На відміну від попередніх співвідношень Nlmin-1 = 1 у (9) і (10) незалежно від кількості нових відгалужень у дереві рівня Іmin - 1. [0069] Якщо (фіг. 8) SRS покриває смугу SRS може бути усічений у напрямку до максимуму, дозволеному BW SRS (опер. 820). Наприклад, фіг. 7B ілюструє типову компоневку750 SRS з 7 UA 101363 C2 5 10 15 20 25 30 35 40 45 50 55 60 динамічною зміною зони PUCCH, в якій SRS був усічений, для коригування зони PUCCH. Якщо усічення не є можливим, передача SRS не здійснюється операцією 830. [0070] В іншому варіанті eNB 110 може забезпечити зміни зони PUCCH широкомовною передачею параметрів деревоподібної структури SRS (наприклад, кількості рівнів, Nlr і відповідних ширин смуги SRS). Коли зона PUCCH або, в іншому варіанті, дозволена зона SRS змінюється, передані параметри деревоподібної структури SRS також є зміненими. В іншому втіленні при зміні широкомовно переданих параметрів деревоподібної структури SRS існуючі призначення SRS автономно відображаються у UE 120 і eNB 110 у призначення на поточному дереві SRS згідно з заздалегідь визначеним призначенням правил повторного відображення. Кількість призначень SRS може бути знижена реконфігурацією дерева SRS. У цьому випадку деякі UE 120, ідентифіковані правилами повторних відображень заздалегідь визначених призначень автономно припиняють передачі SRS доки не отримають нової конфігурації SRS для даного UE 120 через вищий рівень сигналізації. Схема перескоку завжди визначається згідно з поточним широкомовно переданим деревом SRS і, отже, покриває всю дозволену зону SRS. Це втілення дозволяє реконфігурацію дерев SRS з мінімальною сигналізацією даного UE 120. Слід зазначити, що запропоноване повторне відображення призначення SRS може бути застосоване до призначень SRS з перескоком частоти і без нього. [0071] В результаті у способі 800 формування перескоку SRS (фіг. 8) може бути використане дерево призначень частот для SRS з підтримкою множинних відгалужень у дереві смуг частот на кожному рівні. Крім того, спосіб 800 формування перескоку SRS (фіг. 8) створює послідовність сигналів SRS на широко рознесених частотах, максимізуючи цим максимальну диверсифікацію частот у послідовних вимірюваннях CQI. Спосіб 800 формування перескоку SRS (фіг. 8) може відвертати проникнення перескоку частоти SRS у зону PUCCH (постійного PUSCH) і може також забезпечити мінімізацію сигнального навантаження, пов'язаного з перескоками частоти SRS: перескок частоти може бути виконаний через специфічний для комірки параметр, який потребує лише одного біту з повідомлення системного інформаційного блоку (SIB). [0072] Слід зазначити, що SRS може бути запланований з перескоком частоти або без нього. Наприклад (фіг. 1) вибір між перескоком частоти SRS і відмовою від нього може бути зроблений для комірки 101 потім широкомовно переданий до усіх UE 120 комірки 101. В іншому варіанті такий вибір може бути зроблений для кожного UE 120 і може бути зроблений спеціалізованим контролером радіоресурсу (RRC) 111. Рішення з перескоку частоти і відмови від нього реалізується у вузлі B 110 (або розширеному вузлі B, eNB). Наприклад, перескок SRS і відмова від нього можуть бути реалізовані з коефіцієнтом повторюваності (RPF) або з зсувами субкадрів. [0073] Наприклад (фіг. 9), типовий передавальний блок 900 включає перескок частоти SRS і відмову від нього мультиплексованими в однакові символи SRS (або SC-FDMA), коли період відмови від перескоку SRS є довшим за один перескок SRS. [0074] При перескоках частоти SRS множинні періоди SRS можуть потенційно створити додаткові обмеження на конфігурації SRS. Звичайно бажано, щоб усі перескоки частоти SRS мали однаковий період на кожному конкретному символі SRS і комбінації гребінок. Наприклад, періоди 2 мс і 5 мс можуть бути використані одночасно для перескоку частоти SRS у комірці, якщо вони призначені на різних гребінках. [0075] Подібним чином, конфігурація одного перескоку SRS є відносно простою при використанні описаної вище процедури, завдяки чому SRS може бути конфігурований з перескоком частоти або без нього. [0076] Комірка (фіг. 1) може включати декілька антен 112 для створення диверсифікації. Диверсифікація передач антенами може бути здійснена як замкнений контур передач, в якому інформація висхідного каналу подається назад від мобільної станції. У такому замкненому контурі передавальні антени звичайно переміжуються між послідовними передачами SRS. Таке переміження може також здійснюватись і у випадку перескоку частот SRS. Однак, для передачі на одній частоті від обох антен бажано передавати послідовні SRS одною антеною лише один раз в одному періоді перескоку частоти. Наприклад, перший період перескоку SRS може бути переданий з тієї ж антени, як і останній період. [0077] Фіг. 4 містить схему операцій 400 згідно з деякими втіленнями. Схема 400 ілюструє взаємодію між вузлом B 110 і UE 120. UE 120 може приймати сигнали RRC 440, якими сигналізується конфігурація SRS. UE 120 використовує дані з сигналів RRC 440 для формування повідомлення 460 у висхідному каналі зв'язку до вузла B 110, яке включає SRS, призначений, як описано тут. Вузол B 110 може надати UL розклад сигналами через DL 470, 8 UA 101363 C2 5 10 15 20 25 30 35 40 45 50 55 наприклад, PDCCH, у відповідь на вимогу UE 120, надіслану повідомленням 460 у висхідному канал зв'язку. У відповідь на наданий розклад для UL у повідомленні 460 UE 120 може переслати до вузла B 110 дані 480 передачі UL, для яких були здійснені адаптація каналу/заплановані рішення, базовані на переданому SRS. [0078] UE 120 (фіг. 2) згідно з деякими втіленнями включає процесор 210, конфігурований мати доступ до даних, що зберігаються у пристрої 230 зберіганні даних, для формування для висхідного каналу зв'язку повідомлення, яке включає SRS. Пристрій 230 зберігання може містити, наприклад, дані, пов'язані з DM RS і сигналами SRS, бажане максимальне рознесення циклічних зсувів і дані, для підтримання базованих на деревоподібній схемі призначень смуги частот. Пристрій 230 може також містити дані, потрібні процесору 220 для визначення достатньої резервної смуги частот для PUCCH і постійного PUSCH і відповідні бажані розміри DFT і RPF для призначення смуги і її ширини для SRS. Ця інформація для пристрою 230 може бути надана, наприклад, користувацьким інтерфейсом 210 або прийнята від зовнішнього джерела приймачем 250. Процесор 220 може після цього формувати повідомлення у висхідному каналі зв'язку, яке включає SRS у призначеній смузі частот, і пересилати це повідомлення передавачу 240 для передачі до зовнішнього пристрою, наприклад вузла B. [0079] Як було описано, передача SRS не повинна "проколювати" зону PUCCH або іншим чином намагатись передавати у RB, призначеній для PUCCH. Ширину смуги як параметр PUCCH можна конфігурувати таким чином, що SRS не покриватиме більшість постійних призначень PUSCH. Відповідно, одне з втілень стосується виконання вимоги, щоб передача SRS не проникала у зони PUCCH навіть при динамічних змінах ширини смуги (BW) PUCCH, включаючи постійний PUSCH. [0080] Кожне з UE 120 (фіг. 10) у комірці може включати процесор 1011, пам'ять 1012, вхідні і вихідні пристрої 1013-1014. Джерело 1010 може також включати програмне забезпечення 1015 і відповідне схемне обладнання для виконання функцій, пов'язаних з формуванням і передачею належних повідомлень SRS, як це описано у деяких втіленнях. Наприклад, джерело 120 може приймати і зберігати критерії конфігурації для SRS, що підлягають передачі, мати доступ до пам'яті і формувати повідомлення SRS, використовуючи збережені параметри, після чого видаляти збережені параметри з пам'яті після прийому підтвердження, що передане повідомлення SRS було прийняте базовою станцією 110. Обробка повідомлень SRS, які мають бути передані, може бути за потреби виконана схемно схемним обладнанням 1016 або програмою 1015. [0081] Подібним чином, вузол B 110 може включати процесор 1021, пам'ять 1022 і вхідні і вихідні пристрої 1023-1024. Базова станція (наприклад, вузол 110) може також включати програмне забезпечення 1025 і відповідне схемне обладнання для виконання функцій, пов'язаних з прийомом і декодуванням переданих сигналів SRS, як було описано вище. Вузол B 110 може також включати логіку у схемному обладнанні 1026 або програмі 1025 для формування повідомлення, яке визначає критерії для повідомлення SRS у конкретному вузлі B 110 або в усіх вузлах B 110 комірки. [0082] Для виконання одної або більше операцій або одної або більш програмних інструкцій може бути використана комп'ютерна програма, реалізована у середовищі, придатному для зчитування комп'ютером і кодована як комп'ютерна програма або подібною мовою. Така програма може зберігатись у пристрої збереження комп'ютерних програм, конфігурованому контролювати процесор, пристрій обробки цифрових даних, центральний вузол обробки (CPU) тощо. Пристрій матеріального зберігання даних може бути реалізований як енергозалежна або енергонезалежна пам'ять і/або як комбінація енергозалежної або енергонезалежної пам'яті. Деякі з втілень включають середовище, придатне для зчитування комп'ютером, кодоване комп'ютерною програмою, конфігурованою виконувати операції. [0083] Слід зазначити, що посилання у цьому описі на ознаки, переваги і інші елементи не означають, що ці ознаки, переваги і інші елементи можуть бути реалізовані як втілення, описані вище, або у будь-яких окремих втіленнях, але посилання на ознаки, переваги і інші елементи означає, що конкретні ознаки, переваги і інші елементи, описані у зв'язку з втіленням, включено у щонайменше одне з втілень, описаних вище. Отже, обговорення ознак, переваг і інших елементів у цьому описі можуть. але не обов'язково стосуватись того ж втілення. [0084] Описані ознаки, переваги і характеристики винаходу можуть бути комбіновані будьяким чином в одному або більш втіленнях. Зрозуміло, що винахід може бути втілений без одного або більше конкретних ознак або переваг конкретного втілення. В інших випадках додаткові ознаки або переваги можуть бути присутні у деяких втіленнях, але не присутні у всіх втіленнях. 60 9 UA 101363 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 1. Спосіб конфігурування схеми перескоку, який включає: формування процесором позиції для перескоку частоти зондувального опорного сигналу, базоване на схемі перескоку; конфігурування схеми перескоку зондувального опорного сигналу з використанням дерева, призначеного для призначень частот зондувальному опорному сигналу і для підтримки щонайменше одного відгалуження смуги частот у кожному рівні; конфігурування схеми перескоку для зондувального опорного сигналу для створення послідовності зондувальних опорних сигналів на широко рознесених призначеннях частоти, і прийом результату вибору між перескоками частоти і відмовою від перескоків частоти зондувального опорного сигналу, причому зондувальний опорний сигнал конфігуровано як з перескоком частоти, так і без нього, а вибір між перескоком частоти і відмовою від перескоків частоти зондувального опорного сигналу здійснюють для конкретного користувацького обладнання або для усіх користувацьких обладнань комірки. 2. Спосіб за п. 1, який відрізняється тим, що додатково включає визначення в області частот початкової позиції для перескоку зондувального опорного сигналу, базоване на рівняннях, подібних до тих, що використовуються для зондувального опорного сигналу без перескоку частоти. 3. Спосіб за п. 2, який відрізняється тим, що додатково включає визначення в області частот початкової позиції k 0 як LSRS k 0  k 0 '  lnl , l0 25 де k '0 - зсув у субносіях, пов'язаний з використанням гребінки коефіцієнта повторюваності, L SRS - індекс значення ширини смуги частот, призначеної зондувальному опорному сигналу, B l 30 ширина смуги частот зондувального опорного сигналу у субносіях на дереві рівня l, і nl - індекс позиції частоти зондувального опорного сигналу на дереві рівня l. 4. Спосіб за п. 2, який відрізняється тим, що додатково включає визначення схеми перескоку через значення nl , для дерева рівнів 1 і вище: nl  Fl,t  nl,orig mod Nl , де nl,orig - базове значення індексу призначення для дерева рівня l, 35 N l - кількість нових відгалужень на одне відгалуження на дереві призначень рівня l, t - індекс часу для зондувального опорного сигналу, який пов'язаний з спільним еталонним кадром і кількістю субкадрів і є функцією номера поточного кадру, номером субкадру і періодом зондувального опорного сигналу. 5. Спосіб за п. 4, який відрізняється тим, що додатково включає: визначення Fl,t як  t mod  ll'0  l'   t mod  ll'0  l'  Fl,t   l / 2   , коли N l парне; і l 1 l1   l' 0  l'   2 l'0  l'        визначення Fl,t як Fl,t   l / 2 t /  ll'1  l' , коли N l непарне. 0 40 6. Спосіб за п. 2, який відрізняється тим, що додатково включає визначення перескоку частоти зондувального опорного сигналу лише для дерева рівнів lmin і вище, і визначає схему перескоку через nl для дерева рівнів lmin і вище: nl  Fl,t  nl,orig mod Nl , де nl,orig - базове значення індексу призначення для дерева рівня l, 45 N l - кількість нових відгалужень на одне відгалуження на дереві призначень рівня l, і t - індекс часу для зондувального опорного сигналу, який пов'язаний з спільним еталонним кадром і кількістю субкадрів і є функцією номера поточного кадру, номера субкадру і періоду зондувального опорного сигналу. 7. Спосіб за п. 6, який відрізняється тим, що додатково включає визначення Fl,t як якщо l  lmin ; 10 Fl,t  0 , UA 101363 C2 визначення Fl,t  t mod  ll'l 1 l'   t mod  ll'l 1 l'  min min   , коли l  lmin і коли N l як Fl,t   l / 2   ll'1min 1 l'   2 ll'1min 1 l'  l l     парне; і визначення Fl,t як Fl,t   l / 2 t /  ll'1min 1 l' , коли l  lmin і коли N l непарне, l  5 10 15 20 25 30  де N l - кількість нових відгалужень на одне відгалуження дерева призначень рівня l, за винятком рівня lmin  1, для якого Nlmin 1  1 незалежно від кількості нових відгалужень на дереві рівня lmin  1. 8. Спосіб за п. 1, який відрізняється тим, що додатково включає: прийом від пристрою сигналу контролю радіоресурсу, яким є сигналізація про конфігурацію зондувального опорного сигналу; передачу до пристрою у висхідному каналі зв'язку повідомлення, яке містить призначення зондувального опорного сигналу, базоване на сигналі контролю радіоресурсу. 9. Пристрій для конфігурування схеми перескоку, який включає: процесор, конфігурований обчислювати позицію для перескоку частоти зондувального опорного сигналу, базуючись на схемі перескоку зондувального опорного сигналу, конфігурованої використовувати дерево призначень частоти зондувальному опорному сигналу і підтримувати щонайменше одне відгалуження смуги частот на кожному рівні і створювати послідовність зондувальних опорних сигналів на широко рознесених призначеннях частоти, і приймач, конфігурований приймати результат вибору між перескоками частоти і відмовою від перескоків частоти зондувального опорного сигналу, конфігурованого як з перескоком частоти, так і без нього, і причому вибір між перескоком частоти і відмовою від перескоків частоти зондувального опорного сигналу здійснено для конкретного користувацького обладнання або для усіх користувацьких обладнань комірки. 10. Пристрій за п. 9, який відрізняється тим, що процесор додатково конфігуровано визначати в області частот початкову позицію для перескоку зондувального опорного сигналу, базуючись на рівняннях, подібних до тих, що використовуються для зондувального опорного сигналу без перескоку частоти. 11. Пристрій за п. 10, який відрізняється тим, що процесор додатково конфігуровано визначати в області частот початкову позицію k 0 як LSRS k 0  k 0 '  lnl , l0 де 35 k '0 - зсув у субносіях, пов'язаний з використанням гребінки коефіцієнта повторюваності, L SRS - індекс значення ширини смуги частот, призначеної зондувальному опорному сигналу, B l ширина смуги частот зондувального опорного сигналу у субносіях на дереві рівня l, і nl - індекс позиції частоти зондувального опорного сигналу на дереві рівня l. 12. Пристрій за п. 10, який відрізняється тим, що процесор додатково конфігуровано визначати схему перескоку через значення nl для дерева рівнів lmin і вище: nl  Fl,t  nl,orig mod Nl , де 40 45 nl,orig - базове значення індексу призначення для дерева рівня l, N l - кількість нових відгалужень на одне відгалуження на дереві призначень рівня l, t - індекс часу для зондувального опорного сигналу, який пов'язаний з спільним еталонним кадром і кількістю субкадрів і є функцією номера поточного кадру, номером субкадру і періодом зондувального опорного сигналу. 13. Пристрій за п. 12, який відрізняється тим, що процесор додатково конфігуровано визначати  t mod  ll'0  l'   t mod  ll'0  l'  Fl,t як Fl,t   l / 2   , коли N l парне, і l 1 l1   l' 0  l'   2 l'0  l'       l1  визначати Fl,t як Fl,t   l / 2 t /  l' 0  l' , коли N l непарне. 14. Пристрій за п. 10, який відрізняється тим, що процесор додатково конфігуровано визначати перескок частоти зондувального опорного сигналу лише для дерева рівнів lmin і вище і визначати схему перескоку через nl для дерева рівнів lmin і вище: 11 UA 101363 C2 nl  Fl,t  nl,orig mod Nl , де nl,orig - базове значення індексу призначення для дерева рівня l, 5 N l - кількість нових відгалужень на одне відгалуження на дереві призначень рівня l, t - індекс часу для зондувального опорного сигналу, який пов'язаний з спільним еталонним кадром і кількістю субкадрів і є функцією номера поточного кадру, номера субкадру і періоду зондувального опорного сигналу. 15. Пристрій за п. 14, який відрізняється тим, що процесор додатково конфігуровано визначати Fl,t як Fl,t  0 коли l  lmin ;  t mod  ll'l 1 l'   t mod  ll'l 1 l'  min min   , коли l  lmin і коли N l парне; і визначати Fl,t як Fl,t   l / 2   ll'1min 1 l'   2 ll'1min 1 l'  l l     10 визначати Fl,t   l1 як Fl,t   l / 2 t /  l'lmin 1 l' , коли l  lmin і коли N l непарне, де N l - кількість нових відгалужень на дереві призначень рівня l, за винятком рівня lmin  1 , для якого Nlmin 1  1 незалежно від кількості нових відгалужень на дереві рівня lmin  1. 15 20 25 30 16. Пристрій за п. 9, який відрізняється тим, що додатково включає: приймач, конфігурований приймати від пристрою сигнал контролю радіоресурсу, яким є сигналізація про конфігурацію зондувального опорного сигналу; передавач, конфігурований передавати до пристрою у висхідному каналі зв'язку повідомлення, яке містить призначення зондувального опорного сигналу, базоване на сигналі контролю радіоресурсу. 17. Машинозчитуваний носій інформації для конфігурування схеми перескоку, що містить програмний код для здійснення через процесор операцій способу за пп. 1-8. 18. Пристрій для конфігурування схеми перескоку, який включає: засіб формування позиції для перескоку частоти зондувального опорного сигналу, базуючись на схемі перескоку; і засіб конфігурування схеми перескоку зондувального опорного сигналу з використанням дерева призначень частоти для зондувального опорного сигналу і для підтримки щонайменше одного відгалуження смуг частот у кожному рівні і створення послідовності зондувальних опорних сигналів на широко рознесених призначеннях частоти, і приймач, конфігурований приймати результат вибору між перескоками частоти і відмовою від перескоків частоти зондувального опорного сигналу, конфігурованого як з перескоком частоти, так і без нього, причому вибір між перескоком частоти і відмовою від перескоків частоти зондувального опорного сигналу здійснено для конкретного користувацького обладнання або для усіх користувацьких обладнань комірки. 12 UA 101363 C2 13 UA 101363 C2 14 UA 101363 C2 15 UA 101363 C2 16 UA 101363 C2 17 UA 101363 C2 18 UA 101363 C2 19 UA 101363 C2 20 UA 101363 C2 21 UA 101363 C2 22 UA 101363 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 23
