Динамічний вибір параметрів джерел для проведення вібросейсморозвідки

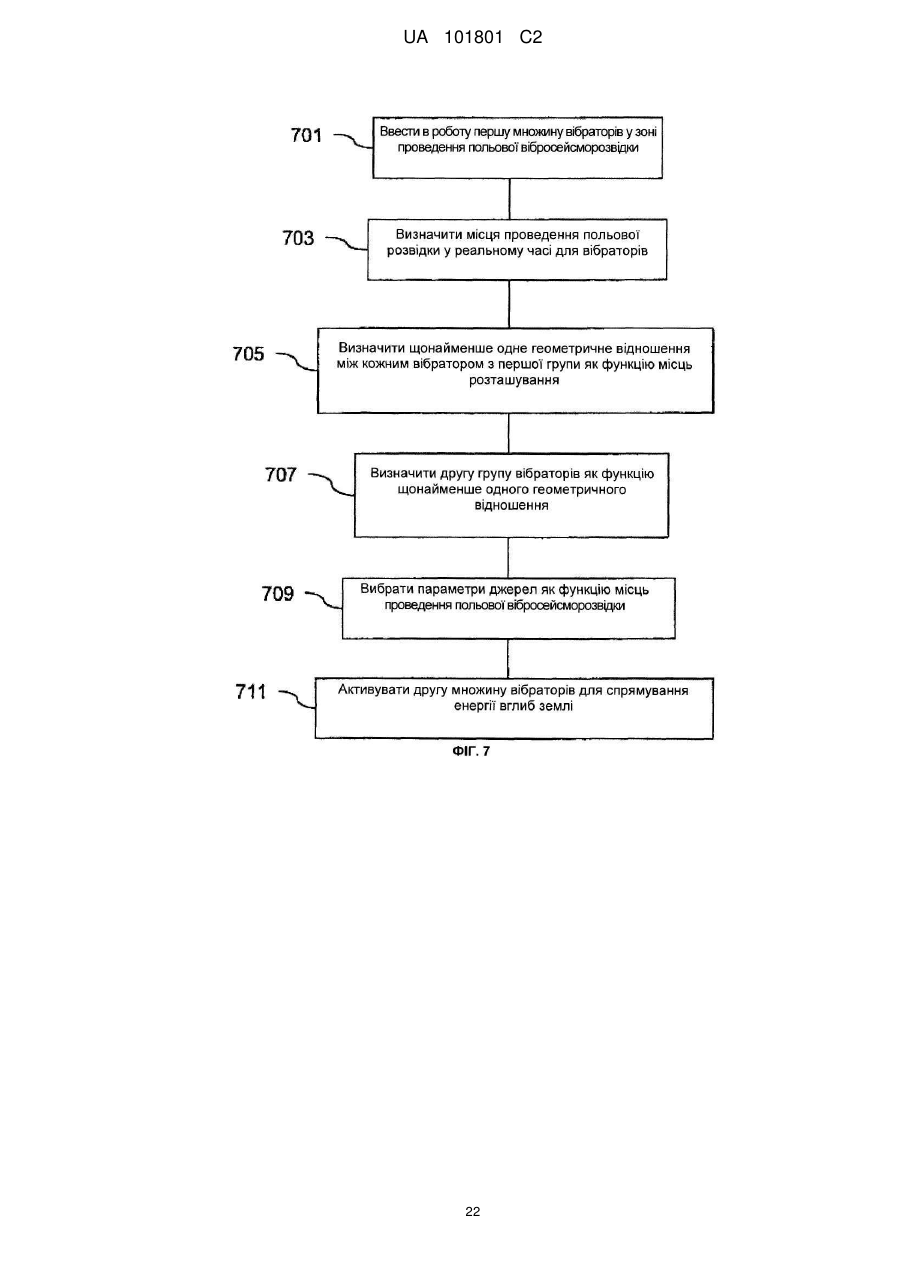

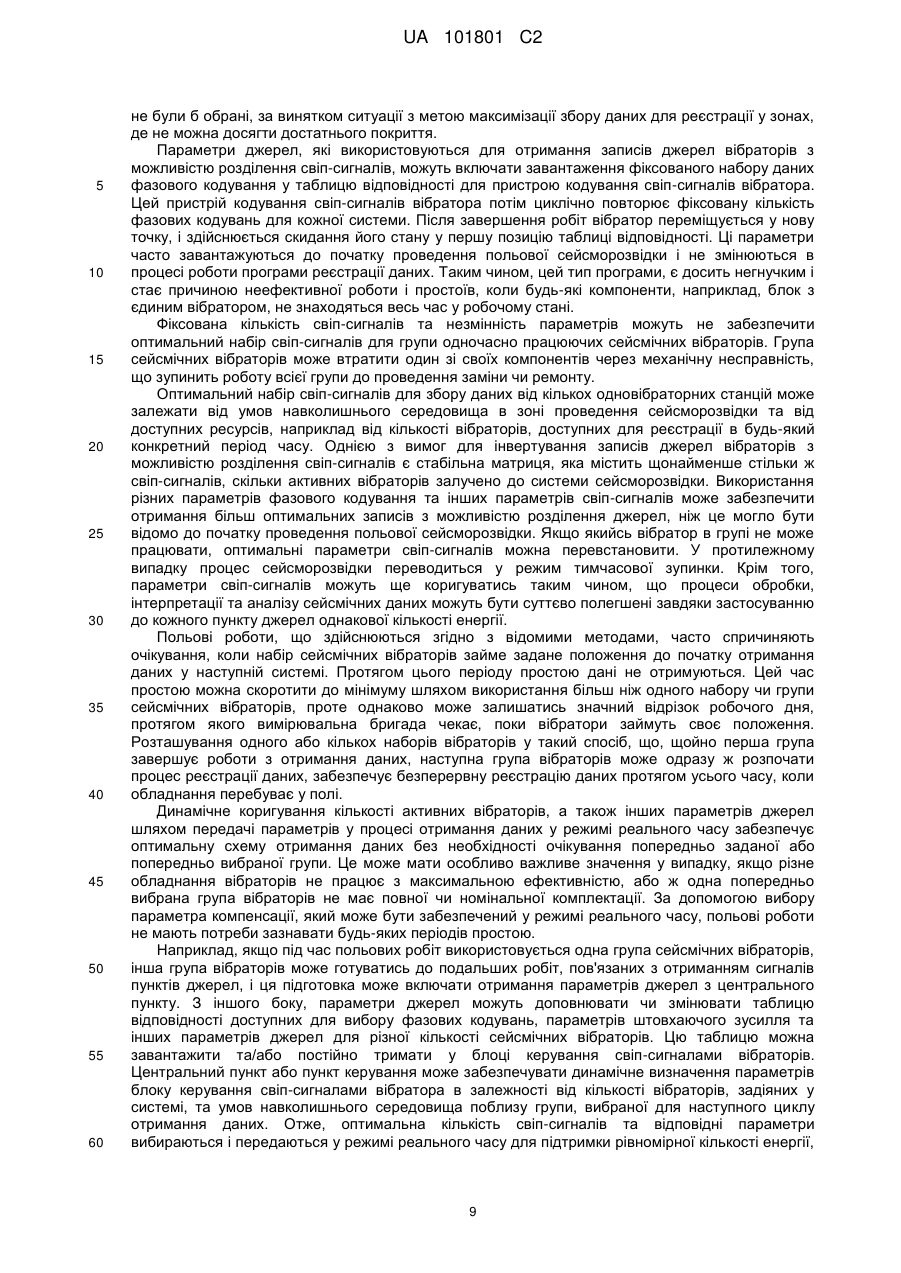

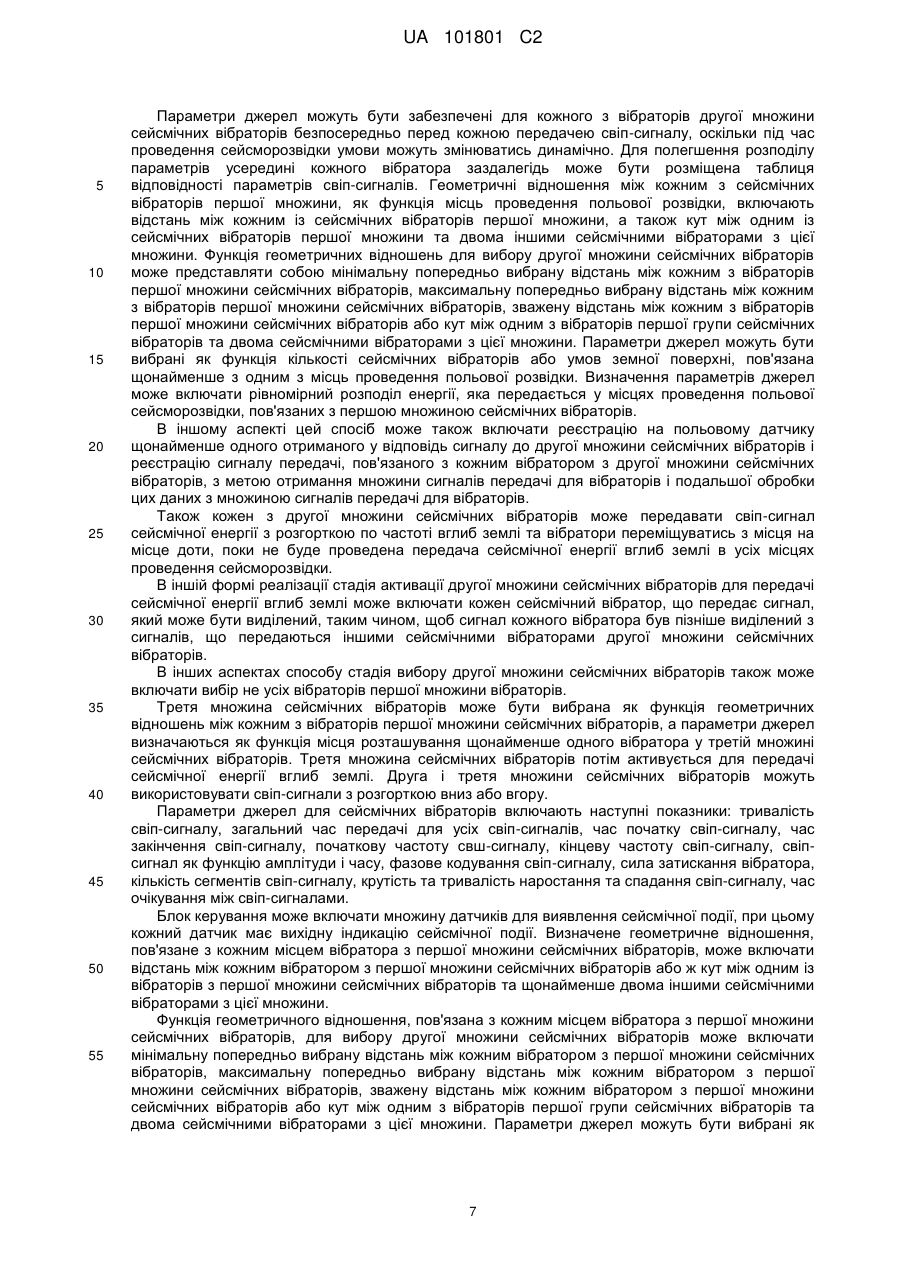

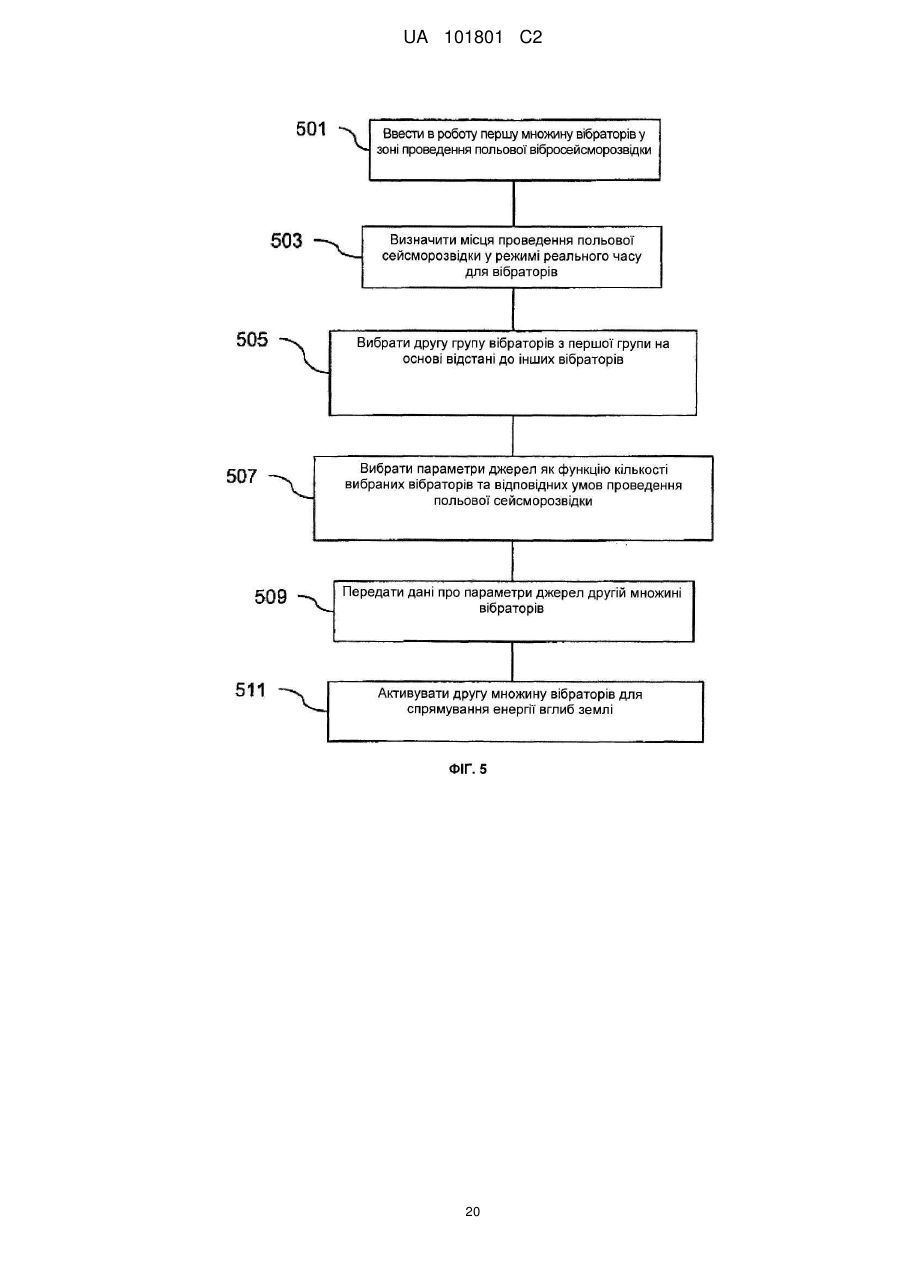

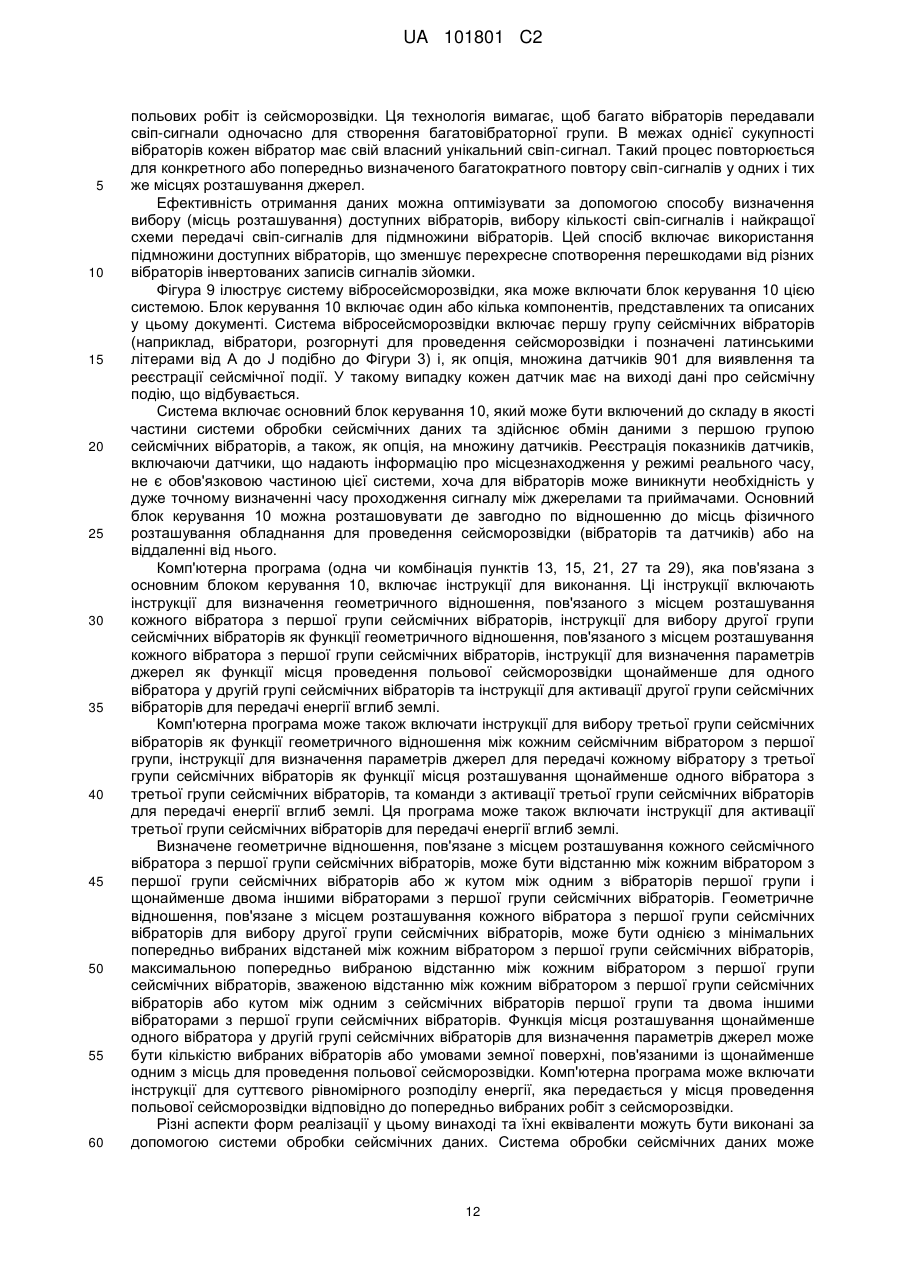

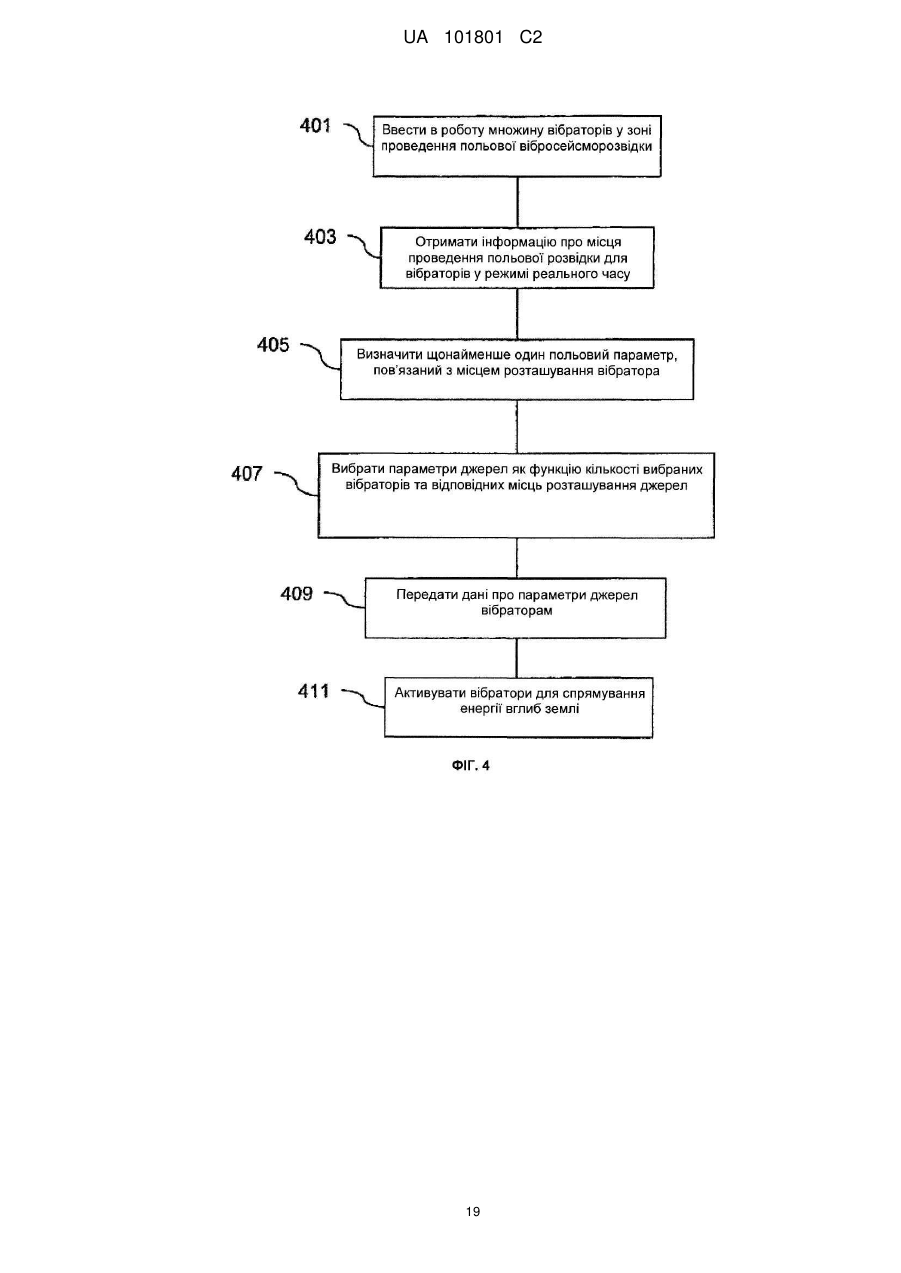

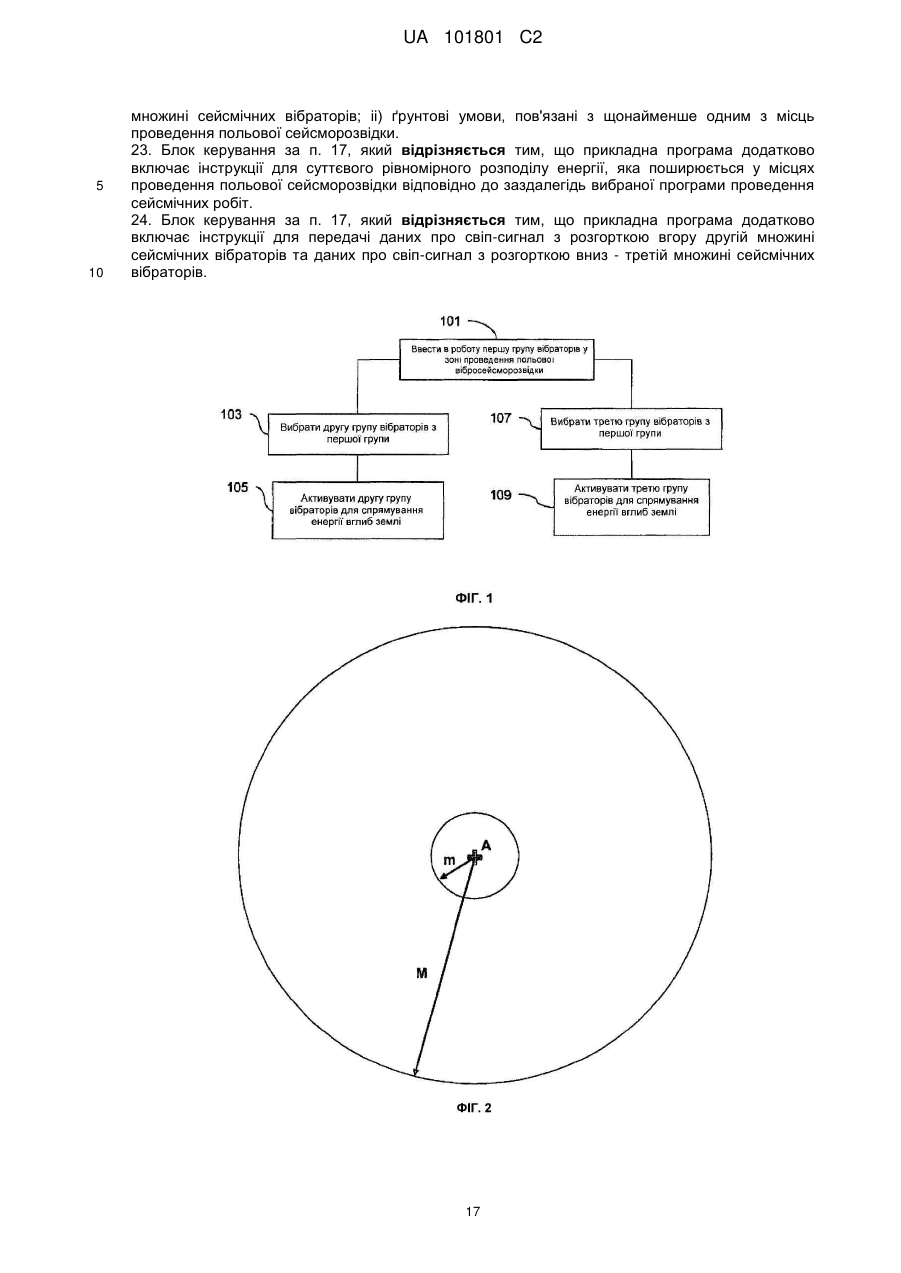

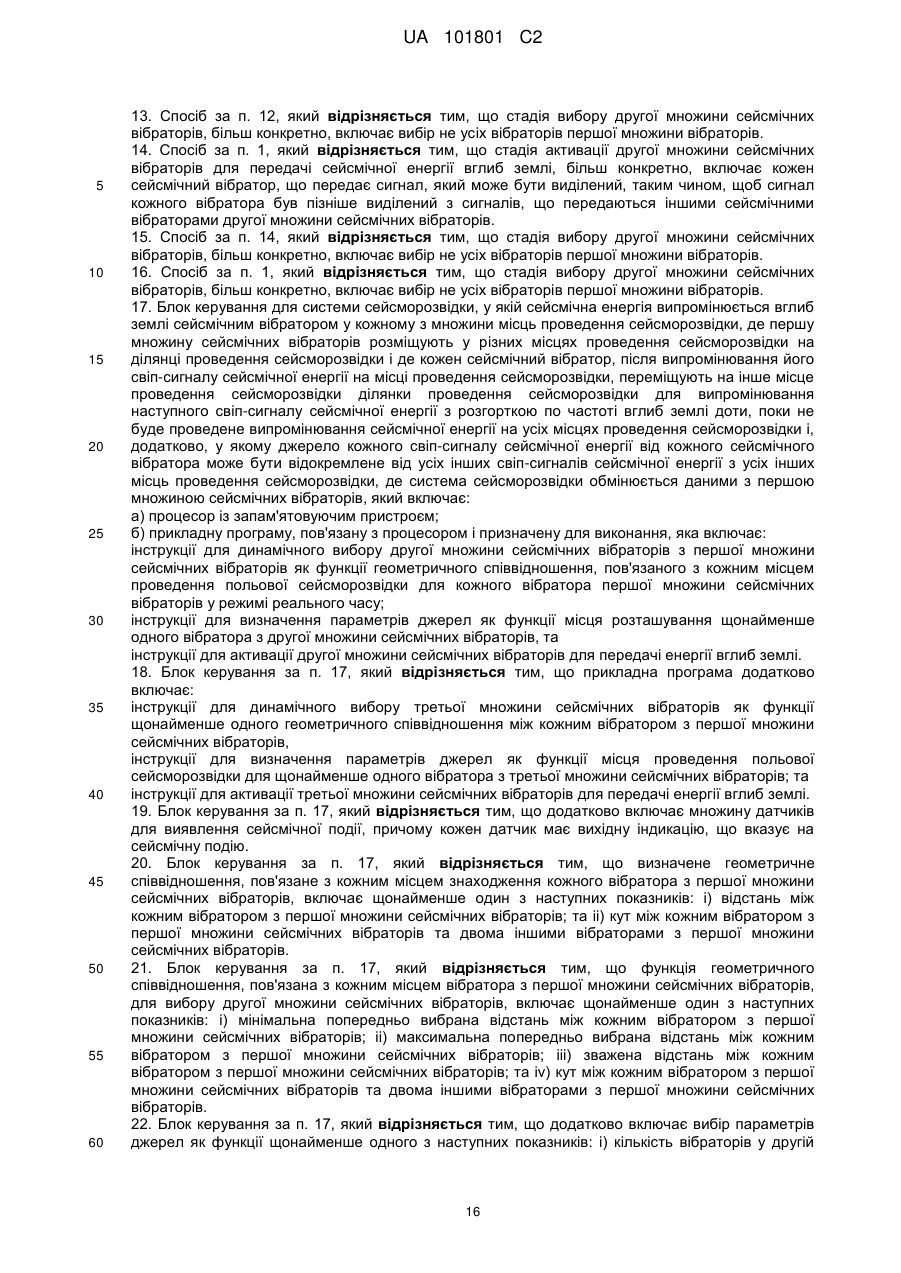

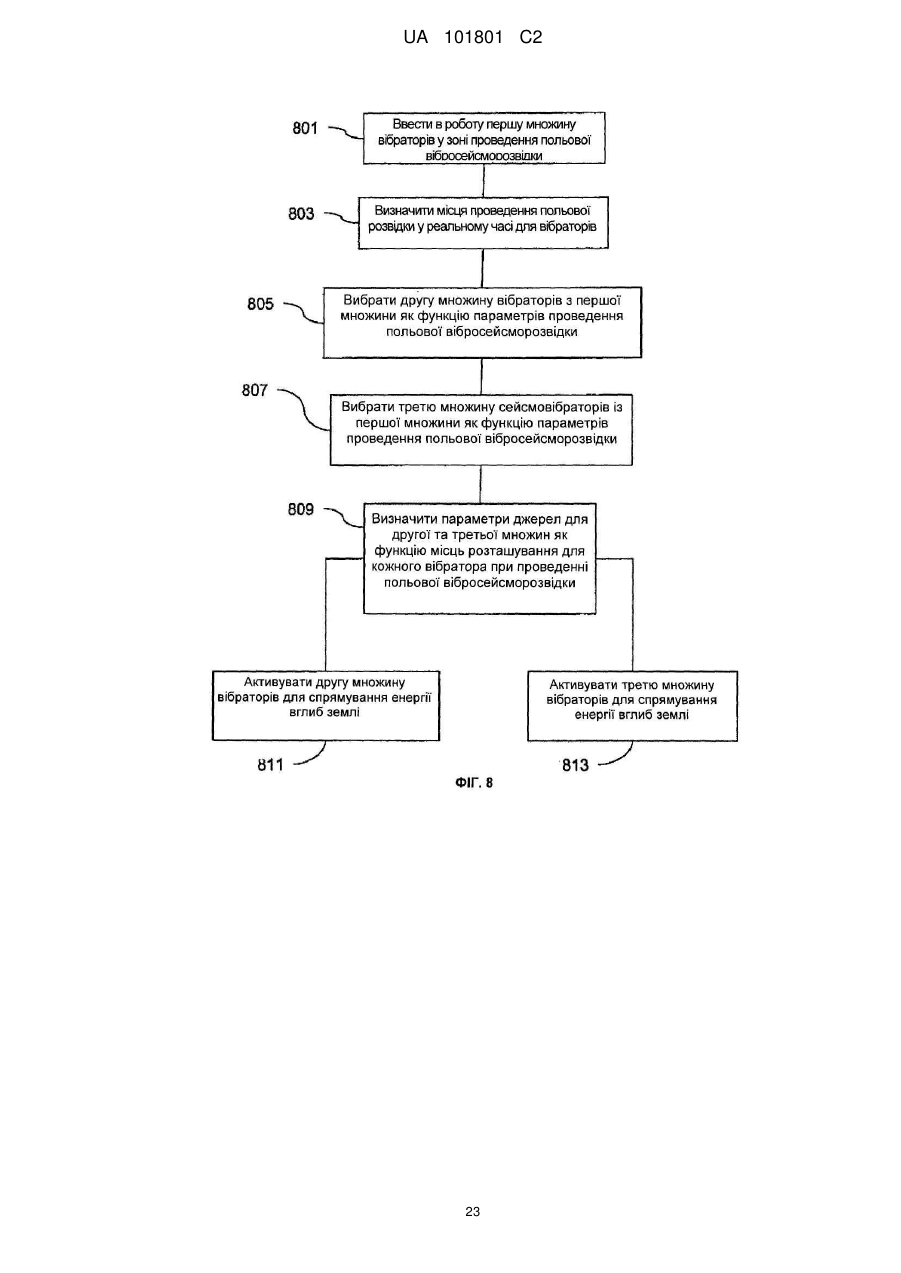

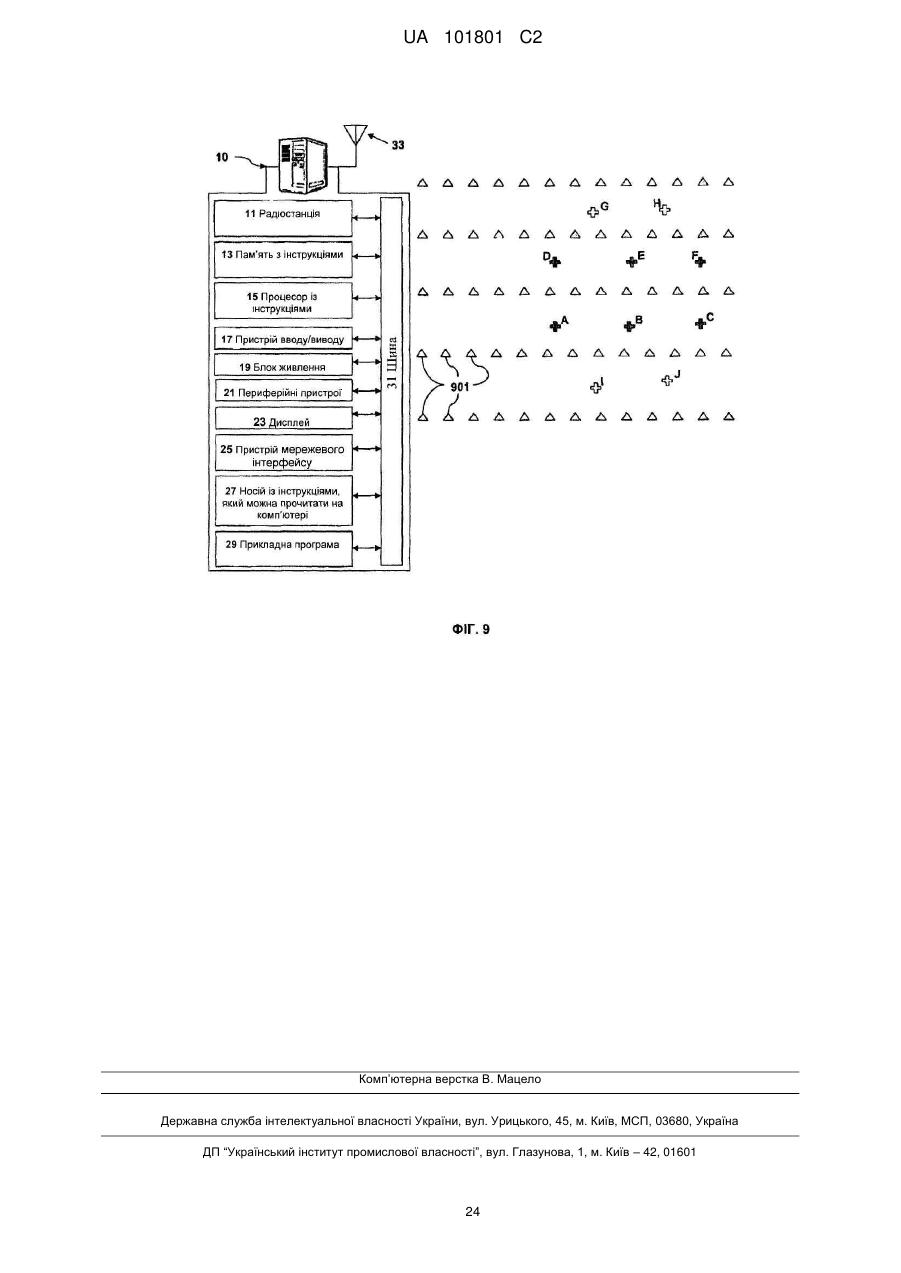

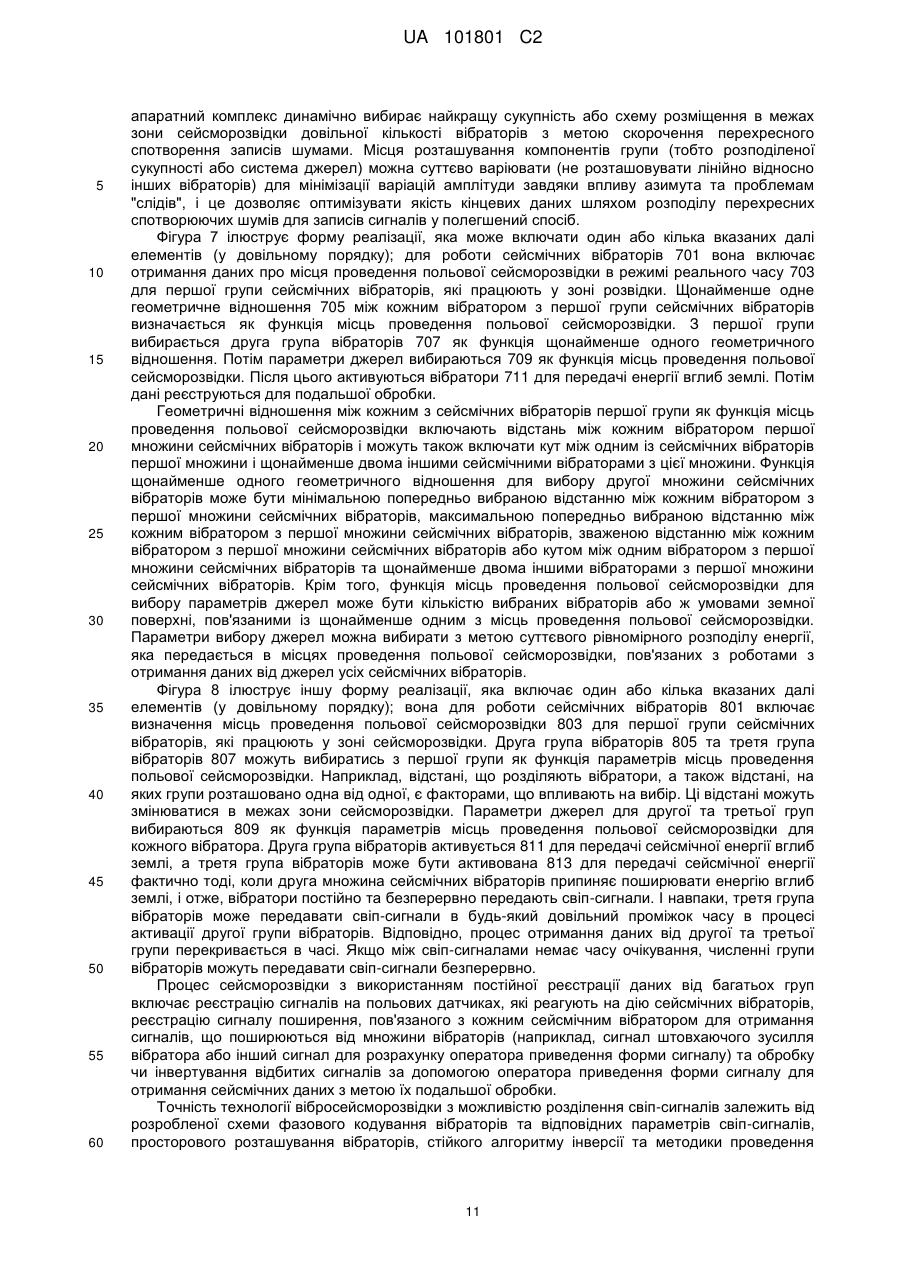

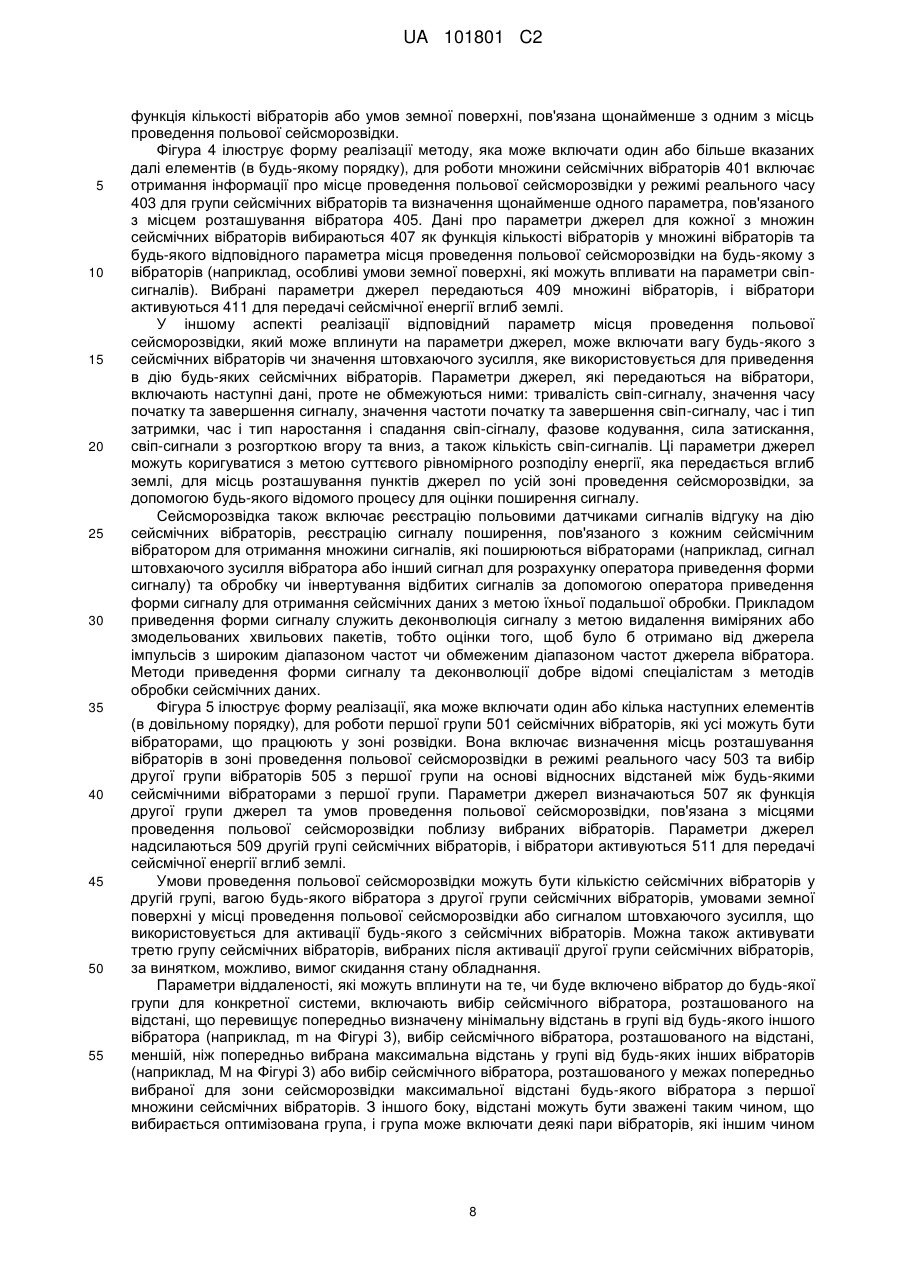

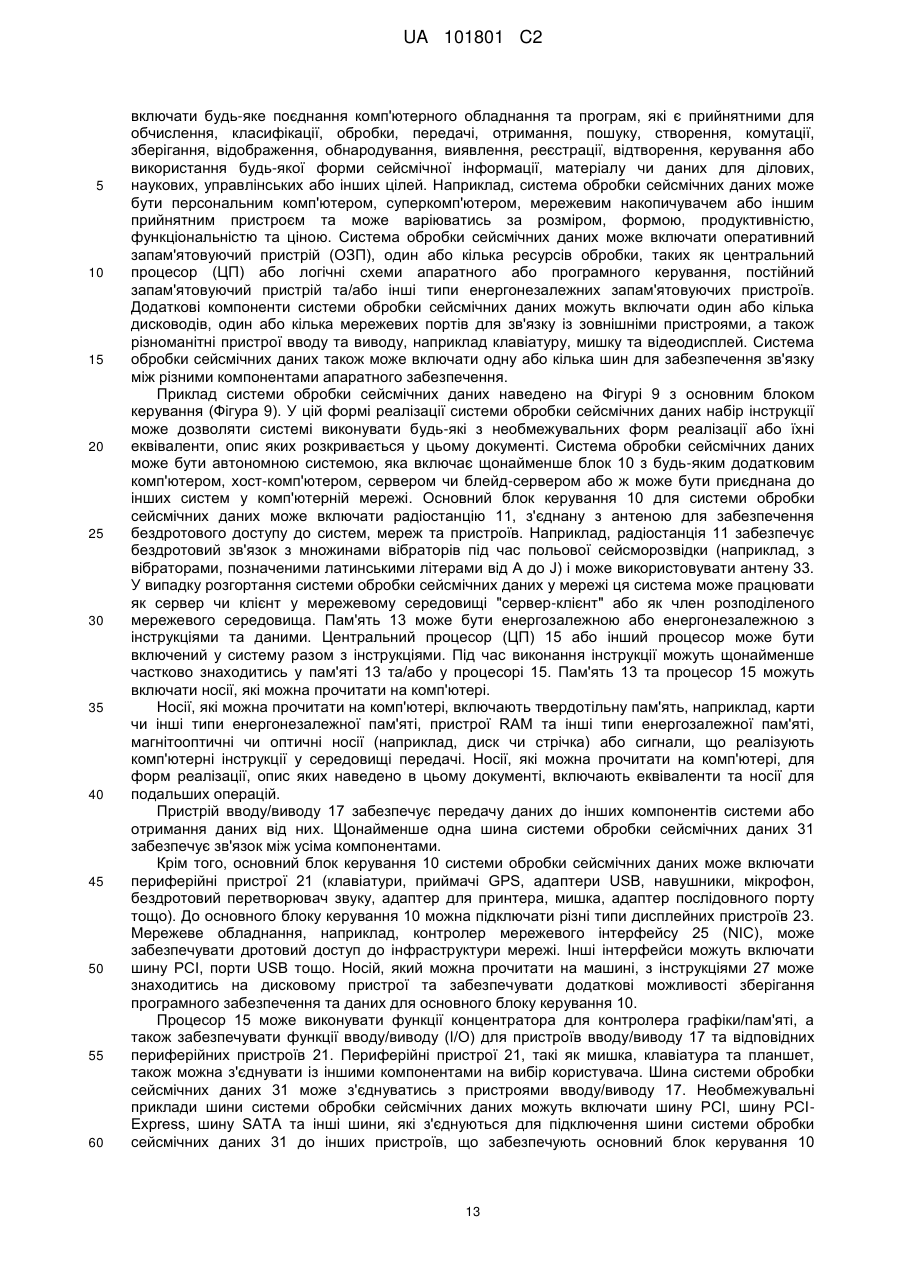

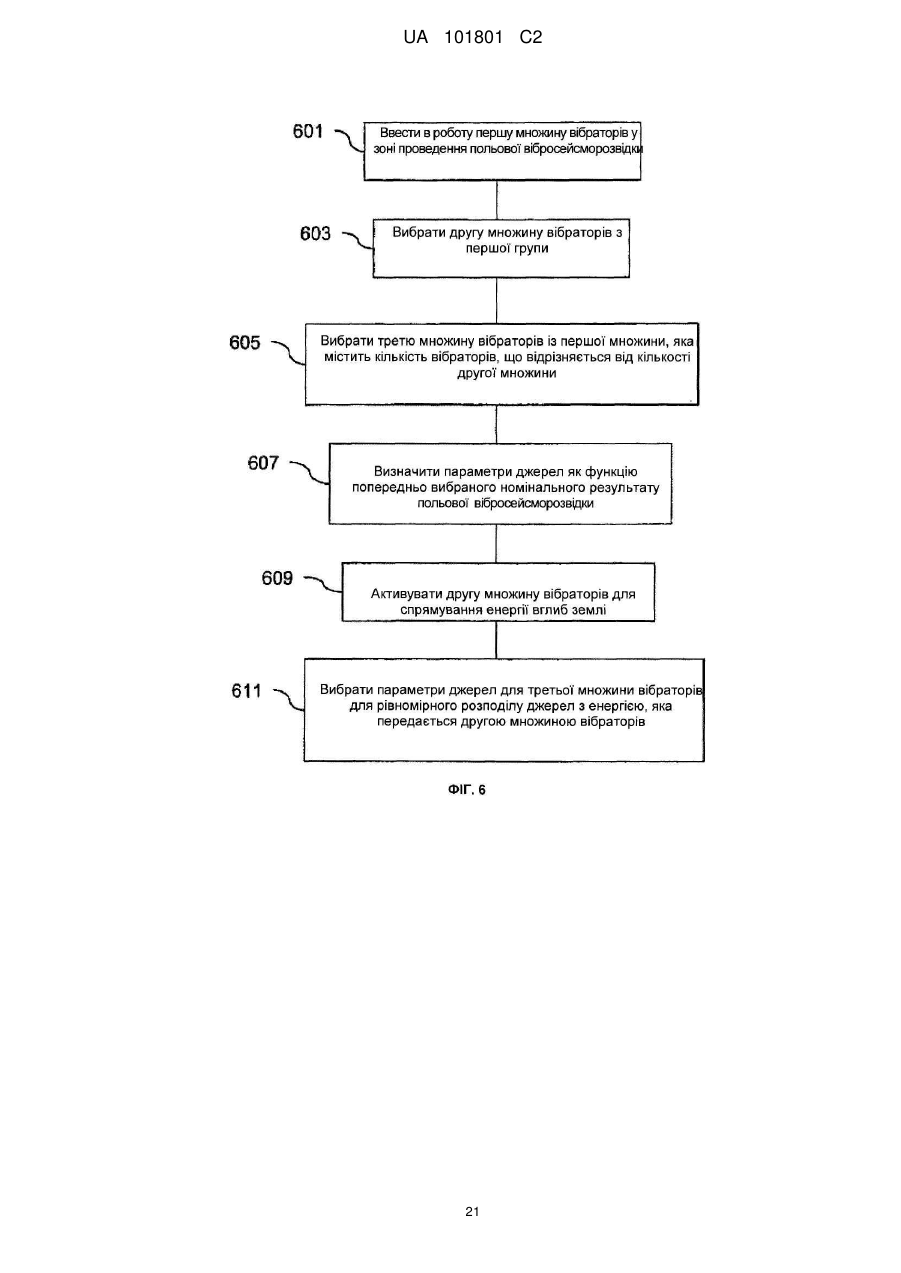

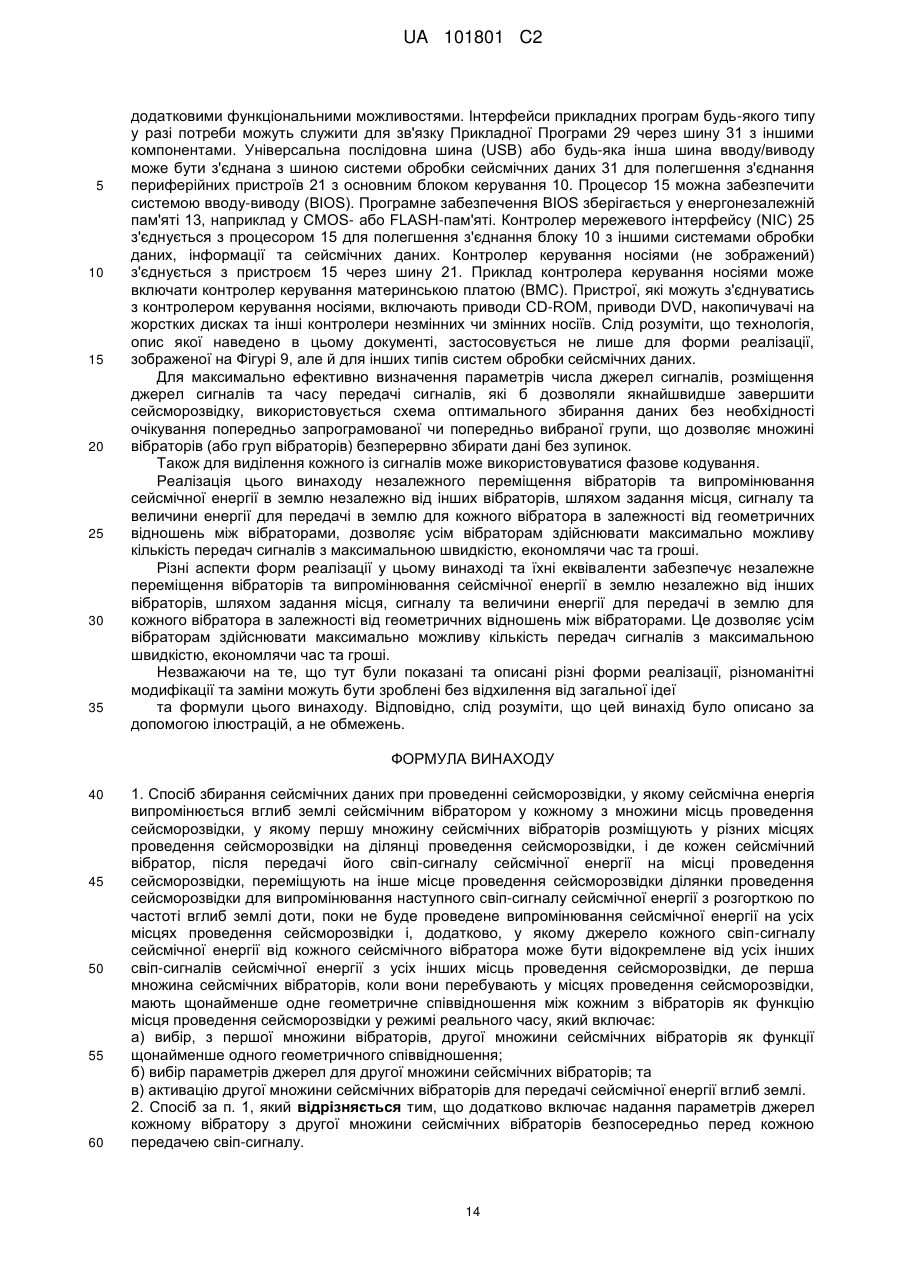

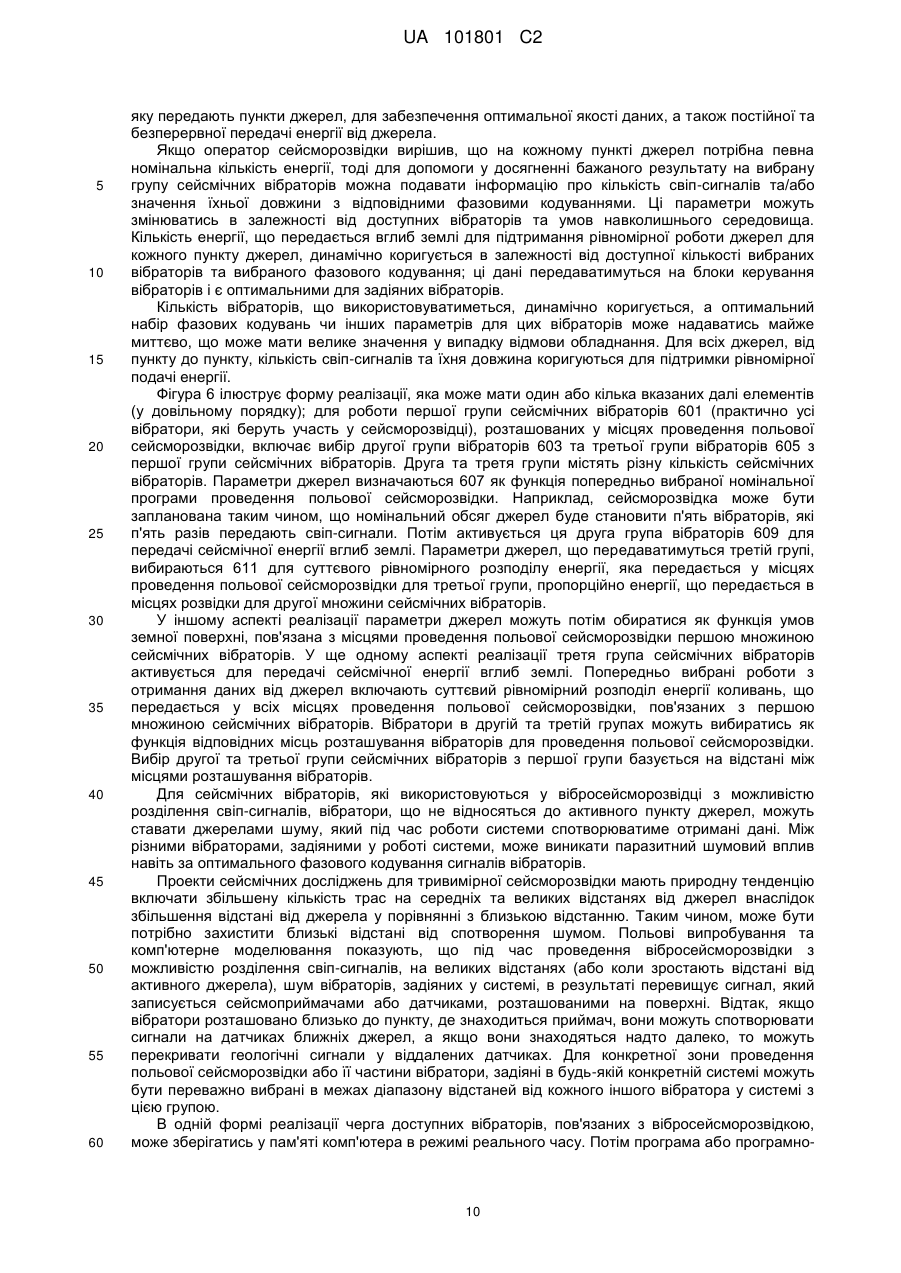

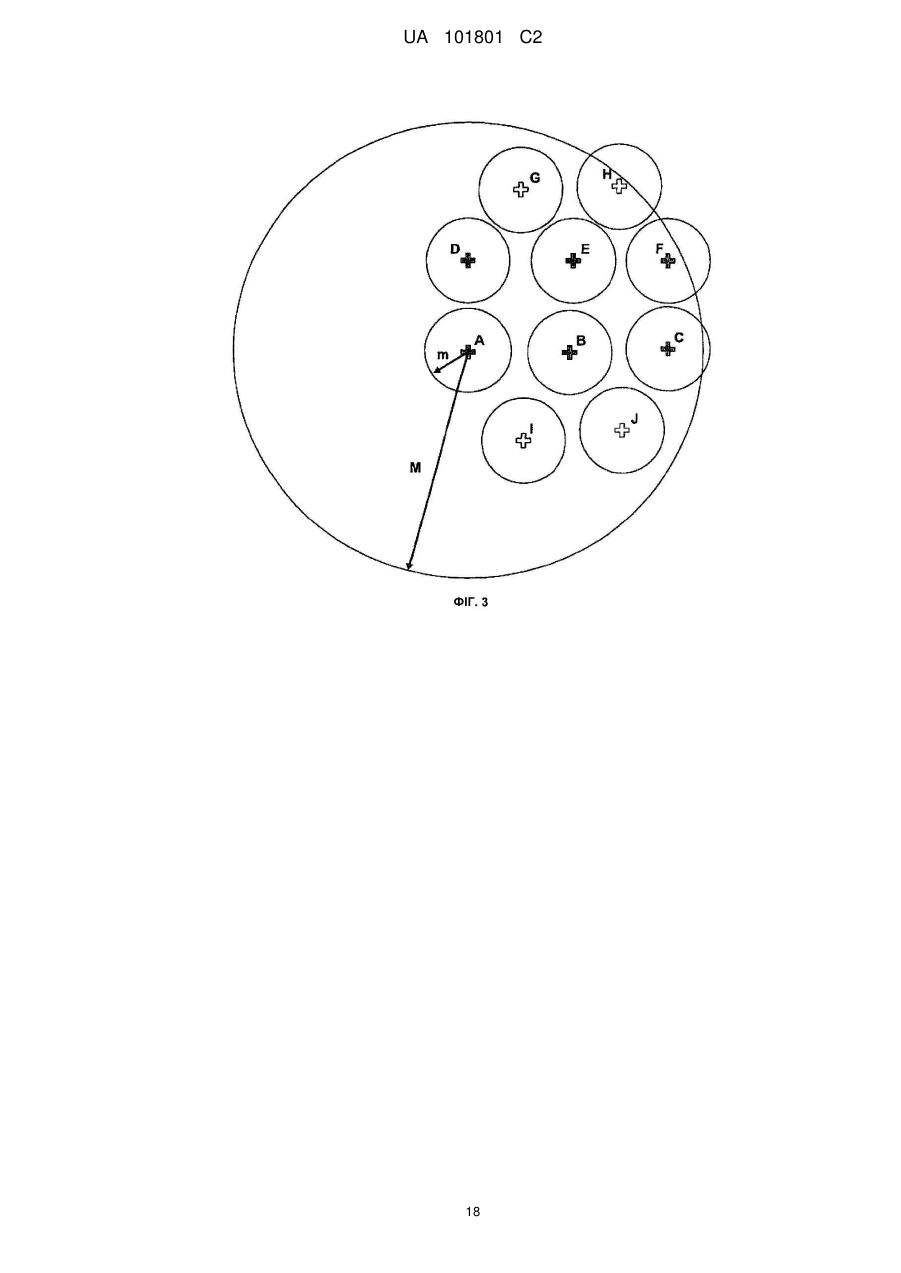

Реферат: Спосіб та система роботи одновібраторних пунктів джерел для отримання сейсмічних даних включає отримання інформації про місця проведення польової сейсморозвідки в режимі реального часу для першої множини сейсмічних вібраторів, визначення щонайменше одного геометричного співвідношення між кожним вібратором з першої множини сейсмічних вібраторів як функції місць проведення польової сейсморозвідки, вибір другої множини сейсмічних вібраторів з першої множини вібраторів як функції щонайменше одного геометричного співвідношення, вибір параметрів джерел для другої множини сейсмічних вібраторів як функції місць проведення польової сейсморозвідки та керування другою множиною сейсмічних вібраторів для передачі сейсмічної енергії вглиб землі. Третя множина вібраторів вибирається на основі геометричних відношень, а відповідні параметри джерел визначаються на підставі місць розташування вібраторів. Багатовібраторні групи можуть отримувати дані постійно та безперервно. UA 101801 C2 (12) UA 101801 C2 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перехресні посилання на споріднену заявку Ця заявка претендує на пріоритет Попередньої Заявки US 60/869,318, яку було подано 08 грудня 2006 року, та Попередньої Заявки US 60/888,938, яку було подано 08 лютого 2007 року. Передумови створення винаходу Галузь техніки Суть цього винаходу стосується, головним чином, методів проведення сейсморозвідки та обробки отриманих результатів і, зокрема, збору та обробки сейсмічних даних. Відомий рівень техніки Сейсморозвідка дає можливість відображати або відтворювати надра землі шляхом передачі акустичної енергії у землю та реєстрації відбитої енергії чи "луни", що повертається від шарів породи, які пролягають нижче. Джерело акустичної енергії зазвичай створюється вибухом чи сейсмічними вібраторами, або пневматичними джерелами коливань (та морськими вібраторами) у випадку морської сейсморозвідки. У процесі проведення сейсморозвідки джерело енергії розташовується на поверхні землі або біля неї. Щоразу під час активації джерела енергії воно створює сейсмічний сигнал, який проникає в землю, частково відбивається і, після його відбиття, може бути зареєстрований у багатьох місцях на поверхні землі як функція від часу пробігу. Датчики, які використовуються для виявлення відбитої сейсмічної енергії, зазвичай мають вигляд, подібний до сейсмоприймачів або акселерометрів (наземна розвідка) та гідрофонів (морська розвідка). Відбиту сейсмічну енергію отримують з безперервного сигналу, який несе інформацію про її зміщення, швидкість або прискорення, що може бути представлено у вигляді зміни амплітуди як функції часу. Згодом комбінації активації/реєстрації багатьох джерел об'єднуються для створення майже безперервного зображення надр. Результатом сейсморозвідки є масив даних у вигляді акустичного зображення надр, розташованих під зоною проведення розвідки. Сейсмічний вібратор зазвичай має вигляд вантажного автомобіля або іншого транспортного засобу, що має опорну плиту, яка може бути введена у контакт з поверхнею землі. Реактивна маса разом з опорною плитою за допомогою системи приводиться в дію для утворення коливального руху, який поширюється вглиб землі через опорну плиту. Подібна система приводних механізмів використовується і у морському вібраторі. Може бути розроблена така модель сейсморозвідки, що використовує багато вібраторів, які усі активуються одночасно у такий спосіб, щоб пристрої реєстрації вловлювали об'єднаний сигнал з "внесками" від усіх вібраторів. Цей об'єднаний сигнал формує запис вібратора з можливістю розділення джерел, що дозволяє розділяти джерела шляхом інверсії даних. Один з методів вібросейсморозвідки для отримання записів вібратора з можливістю розділення джерел відомий як високоточна вібросейсморозвідка. У цьому методі одночасно працює багато сейсмічних вібраторів, створюючи, таким чином, об'єднаний сигнал джерел, у якому в процесі подальшої обробки даних можуть бути виділені окремі сигнали джерел від окремих вібраторів або від груп вібраторів. У випадку прикладних систем з можливістю розділення свіп-сигналів, з об'єднаного сигналу, зареєстрованого під час мультівібраторної сейсморозвідки, можуть бути виділені "внески" кожного окремого вібратора. Свіп-сигнали від кожного вібратора відрізняються один від одного у такий спосіб, щоб зробити можливим подальше розділення таких сигналів. Для цього може використовуватись фазове кодування постійного зсуву фаз до сигналу кожного вібратора відносно свіп-сигналу іншого вібратора у цій групі. При використанні багатьох свіп-сигналів вібраторів, для кожного свіп-сигналу можуть застосовуватись різні схеми фазового кодування. Точність розділення джерел в значній мірі залежить від вибору відповідних параметрів свіпсигналів вібратора. У такому випадку кращою схемою вважається та, що призводить до кращого розділення джерел (що означає більш високе значення коефіцієнта "сигнал/шум"). Більш краще розділення джерел, у свою чергу, призведе до покращення якості даних. Наведений нижче опис винаходу разом із супроводжувальними кресленнями не слід тлумачити як такий, що обмежує цей винахід наведеними або описаними прикладами або практичними реалізаціями. Це робиться тому, що спеціалісти у тій галузі, до якої відноситься цей винахід, будуть здатні сконструювати інші його форми в межах формули винаходу, що додається. Суть винаходу З метою надання базового розуміння цього винаходу далі наведено загальний огляд деяких з багатьох можливих форм реалізації цього винаходу. Цей огляд не є вичерпним описом усіх форм реалізації цього винаходу. Він не має на меті визначити ключові чи найважливіші елементи даного винаходу, або окреслити чи у інший спосіб обмежити сферу застосування 1 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 60 формули винаходу. В цьому огляді в загальній формі викладено окремі концепції даного винаходу у формі вступу до більш детального опису, який буде наведений нижче. В одній з форм реалізації сейсмічних вібраторів з можливістю розділення джерел робота першої групи сейсмічних вібраторів (значною мірою усі сейсмічні вібратори, які беруть участь у проведені розвідки) включає вибір другої групи сейсмічних вібраторів з першої групи сейсмічних вібраторів у зоні проведення польової сейсморозвідки як функції геометричних відношень між вібраторами. Друга група активується для передачі сейсмічної енергії вглиб землі. Третя група вібраторів може бути вибрана з першої групи. Третя група сейсмічних вібраторів активується для передачі сейсмічної енергії вглиб землі. Між закінченням передачі свіп-сигналів з однієї групи (наприклад, з другої групи) та початком активації у наступній групі (наприклад, у третій групі) може не бути періодів затримки, або ж ці групи можуть бути активовані одночасно, а свіпсигнали з окремих груп можуть перекриватись у часі. В іншій формі реалізації метод роботи першої множини сейсмічних вібраторів, що мають щонайменше одне геометричне відношення між кожним з вібраторів як функцію місць проведення сейсморозвідки у режимі реального часу, включає вибір другої множини сейсмічних вібраторів, як функції геометрії першої множини. Для другої множини сейсмічних вібраторів вибираються параметри джерел, і ця друга множина активується для передачі сейсмічної енергії вглиб землі. При цьому першу множину сейсмічних вібраторів розміщують у різних місцях проведення сейсморозвідки на ділянці проведення сейсморозвідки, і кожен сейсмічний вібратор, після передачі його свіп-сигналу сейсмічної енергії на місці проведення сейсморозвідки, переміщують на інше місце проведення сейсморозвідки ділянки проведення сейсморозвідки для випромінювання наступного свіп-сигналу сейсмічної енергії з розгорткою по частоті вглиб землі доти, поки не буде проведене випромінювання сейсмічної енергії на усіх місцях проведення сейсморозвідки і, додатково, у якому джерело кожного свіп-сигналу сейсмічної енергії від кожного сейсмічного вібратора може бути відокремлене від усіх інших свіп-сигналів сейсмічної енергії з усіх інших місць проведення сейсморозвідки. Параметри джерел можуть бути забезпечені для кожного з вібраторів другої множини сейсмічних вібраторів безпосередньо перед кожною передачею свіп-сигналу, оскільки під час проведення сейсморозвідки умови можуть змінюватись динамічно. Для полегшення розподілу параметрів усередині кожного вібратора заздалегідь може бути розміщена таблиця відповідності параметрів свіп-сигналів. Геометричні відношення між кожним з сейсмічних вібраторів першої множини, як функція місць проведення польової розвідки, включають відстань між кожним із сейсмічних вібраторів першої множини, а також кут між одним із сейсмічних вібраторів першої множини та двома іншими сейсмічними вібраторами з цієї множини. Функція геометричних відношень для вибору другої множини сейсмічних вібраторів може представляти собою мінімальну попередньо вибрану відстань між кожним з вібраторів першої множини сейсмічних вібраторів, максимальну попередньо вибрану відстань між кожним з вібраторів першої множини сейсмічних вібраторів, зважену відстань між кожним з вібраторів першої множини сейсмічних вібраторів або кут між одним з вібраторів першої групи сейсмічних вібраторів та двома сейсмічними вібраторами з цієї множини. Параметри джерел можуть бути вибрані як функція кількості сейсмічних вібраторів або умов земної поверхні, пов'язана щонайменше з одним з місць проведення польової розвідки. Визначення параметрів джерел може включати рівномірний розподіл енергії, яка передається у місцях проведення польової сейсморозвідки, пов'язаних з першою множиною сейсмічних вібраторів. В іншому аспекті цей спосіб може також включати реєстрацію на польовому датчику щонайменше одного отриманого у відповідь сигналу до другої множини сейсмічних вібраторів і реєстрацію сигналу передачі, пов'язаного з кожним вібратором з другої множини сейсмічних вібраторів, з метою отримання множини сигналів передачі для вібраторів і подальшої обробки цих даних з множиною сигналів передачі для вібраторів. Також кожен з другої множини сейсмічних вібраторів може передавати свіп-сигнал сейсмічної енергії з розгорткою по частоті вглиб землі та вібратори переміщуватись з місця на місце доти, поки не буде проведена передача сейсмічної енергії вглиб землі в усіх місцях проведення сейсморозвідки. В іншій формі реалізації стадія активації другої множини сейсмічних вібраторів для передачі сейсмічної енергії вглиб землі може включати кожен сейсмічний вібратор, що передає сигнал, який може бути виділений, таким чином, щоб сигнал кожного вібратора був пізніше виділений з сигналів, що передаються іншими сейсмічними вібраторами другої множини сейсмічних вібраторів. В інших аспектах способу стадія вибору другої множини сейсмічних вібраторів також може включати вибір не усіх вібраторів першої множини вібраторів. 2 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 60 Третя множина сейсмічних вібраторів може бути вибрана як функція геометричних відношень між кожним з вібраторів першої множини сейсмічних вібраторів, а параметри джерел визначаються як функція місця розташування щонайменше одного вібратора у третій множині сейсмічних вібраторів. Третя множина сейсмічних вібраторів потім активується для передачі сейсмічної енергії вглиб землі. Друга і третя множини сейсмічних вібраторів можуть використовувати свіп-сигнали з розгорткою вниз або вгору. Параметри джерел для сейсмічних вібраторів включають наступні показники: тривалість свіп-сигналу, загальний час передачі для усіх свіп-сигналів, час початку свіп-сигналу, час закінчення свіп-сигналу, початкову частоту свіп-сигналу, кінцеву частоту свіп-сигналу, свіпсигнал як функцію амплітуди і часу, фазове кодування свіп-сигналу, сила затискання вібратора, кількість сегментів свіп-сигналу, крутість та тривалість наростання та спадання свіп-сигналу, час очікування між свіп-сигналами. Блок керування може включати множину датчиків для виявлення сейсмічної події, при цьому кожний датчик має вихідну індикацію сейсмічної події. Визначене геометричне відношення, пов'язане з кожним місцем вібратора з першої множини сейсмічних вібраторів, може включати відстань між кожним вібратором з першої множини сейсмічних вібраторів або ж кут між одним із вібраторів з першої множини сейсмічних вібраторів та щонайменше двома іншими сейсмічними вібраторами з цієї множини. Функція геометричного відношення, пов'язана з кожним місцем вібратора з першої множини сейсмічних вібраторів, для вибору другої множини сейсмічних вібраторів може включати мінімальну попередньо вибрану відстань між кожним вібратором з першої множини сейсмічних вібраторів, максимальну попередньо вибрану відстань між кожним вібратором з першої множини сейсмічних вібраторів, зважену відстань між кожним вібратором з першої множини сейсмічних вібраторів або кут між одним з вібраторів першої групи сейсмічних вібраторів та двома сейсмічними вібраторами з цієї множини. Параметри джерел можуть бути вибрані як функція кількості вібраторів або умов земної поверхні, пов'язана щонайменше з одним з місць проведення польової сейсморозвідки. Короткий опис креслень На наведених нижче кресленнях для надання загального уявлення про суть цього винаходу представлені деякі з багатьох можливих форм реалізації цього винаходу. Ці креслення не надають вичерпного огляду всіх форм реалізації цього винаходу. Ці креслення не мають на меті визначити ключові чи найважливіші елементи даного винаходу, або окреслити чи у інший спосіб обмежити сферу застосування формули винаходу. Наведені далі креслення відображають лише певні концепції опису у його загальній формі. Відповідно для більш повного уявлення суті цього винаходу слід звернутись до наведеного далі докладного опису із супроводжувальними кресленнями, на яких однакові елементи позначено однаковими цифрами. Фігура 1 - це блок-схема форми реалізації для безперервного збору даних. Фігура 2 - це схематичне представлення вібратора відносно вибраного мінімального та максимального віддалення від інших сейсмічних вібраторів. Фігура 3 - це схематичне представлення вібратора відносно інших вібраторів для прикладу розташування для проведення польової сейсморозвідки. Фігура 4 - це блок-схема необмежувальної форми реалізації для отримання даних з параметрами джерел, вибраними як функція параметру місця проведення польової сейсморозвідки. Фігура 5 - це блок-схема необмежувальної форми реалізації для реєстрації даних з параметрами джерел, вибраними для підмножини вібраторів, що діють у зоні розвідки. Параметри джерел вибрані як функція умов проведення польової сейсморозвідки. Фігура 6 - це блок-схема необмежувальної форми реалізації для отримання даних з групами вібраторів під час проведення польової сейсморозвідки, де групи можуть складатись з різної кількості вібраторів. Фігура 7 - це блок-схема необмежувальної форми реалізації, де групи вібраторів вибираються як функція геометричних відношень. Фігура 8 - це блок-схема необмежувальної форми реалізації для безперервного отримання даних для груп вібраторів. Фігура 9 ілюструє систему сейсморозвідки та систему обробки сейсмічних даних, або головний блок керування, де набір інструкцій дозволяє системі виконувати будь-які з необмежувальних форм реалізації або їхні еквіваленти, описані у цьому документі. Детальний опис Необмежувальну ілюстративну форму реалізації системи і методу для вибору вібраторів та відповідних параметрів джерел представлено одним або кількома її різними варіантами, 3 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 60 наприклад, такими, які наведені далі. Наведено опис конкретних необмежувальних форм реалізації для вибору працюючих одночасно одновібраторних пунктів з можливістю розділення джерел та відповідних параметрів вібросейсморозвідки. Форми реалізації, наведені у цьому документі, а також їхні еквіваленти, які будуть очевидними для спеціалістів у цій галузі, передбачають стійке підвищення ефективності отримання високоякісних сейсмічних даних. Ця система та методи охоплюють різноманітні необмежувальні аспекти роботи одновібраторних джерел, включаючи постійну та безперервну реєстрацію даних, оптимізованих та змінних параметрів кодування свіп-сигналів, динамічного вибору параметрів кодування свіпсигналів на основі доступних польових ресурсів та умов розміщення, з підтримкою практично однорідного рівня енергії джерел для усіх пунктів, динамічного вибору вібраторів для завдань вібросейсморозвідки на основі доступних польових ресурсів у режимі реального часу та керування ресурсами у реальному часі для ще більшого покращення ефективності розвідки. Можливість роботи в режимі "реального часу" гарантує, що місце розташування вібратора для польової сейсморозвідки відоме в межах встановленої точності; наприклад, запис або донесення про розташування може виконуватись з періодичністю від кількох секунд до кількох хвилин. Функція керування в режимі реального часу гарантує, що важливі дані будуть отримуватись постійно або майже постійно у період, коли ресурси розвідки присутні у зоні її проведення. "Час передачі сигналу" - це звичайний термін для значення тривалості свіп-сигналу, що застосовується для кожного пункту джерела. Час передачі сигналу означає загальну кількість секунд, затрачених на передачу свіп-сигналу. Період після часу передачі свіп-сигналу має назву часу очікування. Команда з проведення вібросейсмічної розвідки з нульовим часом простою не може досягти більш високої продуктивності у робочий період, ніж у період передачі сигналу плюс очікування. Весь або майже весь час очікування, згаданий вище, після передачі свіп-сигналу (тобто "нульовий" час очікування) скорочує загальну тривалість сейсморозвідки. І навпаки, збільшення часу передачі свіп-сигналу збільшує кількість енергії, яка передається вглиб землі, збільшуючи тим самим потужність можливих сигналів, які повертаються до датчиків реєстрації. Методи вібросейсморозвідки з можливістю розділення свіп-сигналів для здійснення успішної інверсії вимагають стабільної матриці, і отже, для проведення робіт потрібна щонайменше така ж кількість свіп-сигналів, як і кількість активних вібраторів, що задіяні у системі. Показник часу очікування не є фундаментальною вимогою для методів роботи з вібраторами з можливістю розділення свіп-сигналів. Мінімальний час очікування або його відсутність збільшують фактичний час передачі сигналу для вібраторів, які передають енергію вглиб землі. Це може покращити якість даних шляхом збільшення ефективного часу передачі свіп-сигналу для кожного пункту джерела і для кожного періоду виробничої діяльності. В залежності від типу вібратора та електроніки для скидання стану вібратора та передачі нового свіп-сигналу може знадобитися мінімальний час очікування тривалістю в кілька десятих або сотих долей мілісекунди. Значення часу скидання стану для різноманітних вібраторів та електронних систем керування можуть варіюватись. Режим постійної реєстрації сейсмічних даних скорочує витрати на проведення сейсморозвідки, поліпшуючи в той же час загальну якість даних. Відношення сигнал/шум для отриманих даних поліпшується шляхом мінімізації часу очікування та збільшення фактичної кількості енергії в розрахунку на кожний пункт джерел шляхом збільшення об'єму робіт джерела або фактичного збільшення часу передачі сигналу. Для постійного та безперервного отримання даних від джерела системи реєстрації сейсмічних даних можуть працювати таким чином, щоб записи здійснювались постійно без жодних перерв. Записи сейсмічних даних можуть бути записами тривалістю в одну добу або навіть довшими. Існує кілька відомих методів для кореляції часу між значеннями часу події на джерелах та відповідними записами даних. Фігура 1 ілюструє форму реалізації для постійної реєстрації сейсмічних даних від першої групи сейсмічних вібраторів 101 у зоні проведення польової сейсморозвідки. Форма реалізації, яка може включати один або кілька наведених нижче елементів (в будь-якій послідовності), включає вибір другої групи сейсмічних вібраторів 103 з першої групи сейсмічних вібраторів у зоні проведення польової сейсморозвідки. Друга група активується 105 для передачі сейсмічної енергії вглиб землі. Третя група вібраторів вибирається 107 одночасно з передачею енергії другою групою або відразу після завершення передачі свіп-сигналів другою групою. Третя група вібраторів активується 109 для передачі сейсмічної енергії вглиб землі. Немає жодних вимог щодо значень часу затримки між завершенням процесу передачі свіп-сигналів від однієї групи (наприклад, від другої групи) та початком активації наступної групи (наприклад, третьої групи), а 4 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 свіп-сигнали третьої групи можна на початковій стадії активувати в будь-який час в період, коли свіп-сигнали передаються другою групою. Завдяки добре визначеним параметрам джерел з можливістю розділення вібратори з одним джерелом та групи вібраторів з одним джерелом можуть починати та завершувати передачу свіп-сигналів у довільний спосіб з перекриванням свіп-сигналів. Методи для отримання сейсмічних даних від багатьох вібраторів за допомогою одночасних свіп-сигналів та свіп-сигналів з можливістю розділення зазвичай демонструють використання чотирьох вібраторів із чотирма свіп-сигналами на кожну систему. При цьому вібратори розташовують групою на відстані від кількох метрів до десятків метрів один від одного і зазвичай використовують загальні частоти свіп-сигналів. Свіп-сигнали зазвичай відрізняються тільки за чергуванням фаз, у всьому ж іншому свіп-сигнали мають однакові параметри. Проте для роботи зі свіп-сигналами, які можуть розділятись, не вимагається заданої кількості вібраторів, особливих діапазонів частот або певного фазового розділення. Використання одиночних вібраторів, рознесених на достатню відстань один від одного, на відміну від попереднього методу, допомагає у розділенні сигналів. Частотні параметри свіпсигналів та інші змінні джерел можуть відрізнятись від таких же характеристик свіп-сигналів інших вібраторів, що дозволяє оптимізувати розділення свіп-сигналів. Параметри джерел вібраторів можуть бути унікальними для кожного вібратора і не обов'язково повинні бути однаковими з параметрами будь-якого вібратора з усієї групи одночасно працюючих вібраторів. Свіп-сигнали з розкладанням вгору або вниз та інші варіанти свіп-сигналів з нелінійними параметрами можуть використовуватись для покращання стану матриці інверсії для поліпшення розділення сигналів та збільшення кількості вібраторів, які працюють одночасно. У необмежувальному прикладі дані свіп-сигналів з розгорткою вгору або вниз можуть бути отримані від станцій джерел з одночасно працюючими окремими вібраторами. Для реєстрації даних про свіп-сигнали з розгорткою вгору, які можуть розділятись, можна використовувати одну групу з трьох, чотирьох або п'яти окремих вібраторів, в той час як інша група з трьох, чотирьох або п'яти окремих вібраторів використовується також для отримання даних про свіпсигнали з розгорткою вниз, які можуть розділятись. Це дозволяє здійснювати одночасне отримання даних від станцій джерел в кількості від шести до десяти. Звичайно, кількість станцій джерел, які працюють одночасно, може залежати від місцезнаходження обладнання на місцевості. Якщо в якості окремих станцій джерел використовуються одиночні вібратори, то для оптимізації ефективності джерел бажано визначити діапазон відстаней до інших одночасно працюючих вібраторів. Якщо два джерела працюють надто близько один від одного, то вібратори будуть створювати перешкоди датчикам, які знаходяться на вібраторі (вібраторах) або поряд з ними, таким чином, що розділення сигналів джерел буде гіршим, ніж у ситуації більшої відстані між ними, коли це розділення було б оптимальним. В той же час можуть бути такі відстані між вібраторами, коли рознесення вібраторів буде настільки великим, що енергія, яка надходитиме від вібраторів, створюватиме перешкоди, подавляючи будь-який відбитий сигнал, отриманий на датчиках біля вібраторів, розташованих на великій відстані від вібратора, що надсилає сигнал джерела, який інвертуватиметься. Як схематично проілюстровано на зображенні, наведеному на Фігурі 2, для вібратора А, позначеного хрестиком, показано мінімальну відстань m до найближчого джерела. Для порівняння показано максимальну відстань М. Область, яка перевищує m, але є меншою, ніж М, - це область, що відноситься до вібратора А, в межах якої інші вібратори можуть оптимально працювати, не подавляючи сигнали датчиків, розташованих у безпосередній близькості до вібраторів. Ці відстані m та М можуть локально змінюватись для різних зон навіть в межах зон проведення сейсморозвідки. Для різних зон та різних рівнів перешкод, що можуть вважатись прийнятними, можуть бути зроблені коригування або досягнуті компромісні рішення. Схематичне зображення для 10 вібраторів проілюстровано на Фігурі 3; ці вібратори позначені латинськими літерами від А до J. Наведено мінімальні відстані для кожного із вібраторів. Вібратори, позначені літерами від А до F (показані заштрихованими хрестиками для позначення доступності за вибраними параметрами), розташовані таким чином, що будь-які групи, що складаються з 1-6 вібраторів, можуть бути вибрані в якості можливої системи для проведення сейсморозвідки. Вібратори І та J розташовані надто далеко від вібраторів G і Н і навпаки, використовуватимуться в тому випадку, якщо у цьому випадку є намір застосувати обмеження на невикористання вібраторів, віддалених на відстань, яка є більшою, ніж еквівалент відстані М. Проте вібратори, позначені літерами від А до F, розташовані не далі, ніж відстань, еквівалентна відстані М від будь-якого з інших вібраторів, позначених літерами від А до J. 5 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 На подальшу оптимізацію набору вібраторів, зображених на Фігурі 3, можна вплинути шляхом використання груп с кількома вібраторами, наприклад, у випадку, коли для кожної системи номінально вибираються групи з трьох вібраторів. Вібратори А, В та С можуть бути вибрані в якості однієї групи, а вібратори D, Е та F - в якості іншої групи. Однак ці дві групи можуть надати вибору записів лінійний відбиток. Такого відбитка можна уникнути, вибираючи вібратори А, В та D в якості однієї групи, а вібратори С, Е та F у якості іншої групи, що таким чином забезпечить кращий набір записів даних. Для тестування параметрів свіп-сигналів з метою визначення оптимального набору параметрів для забезпечення ефективного розділення сигналів між вібраторами, які використовуються для будь-якої конкретної системи, може застосовуватись комп'ютерне моделювання. Таке моделювання може бути визначено до початку робіт з сейсморозвідки. Крім того, моделювання також можна виконувати з використанням параметрів сейсморозвідки, отриманих в процесі проведення польових робіт. Параметри можна адаптувати до кількості вібраторів, що використовуються, кількості свіп-сигналів і навіть до умов навколишнього середовища поблизу від одного або кількох вібраторів, які працюватимуть одночасно, наприклад, до умов земної поверхні, а також до місць розташування вібраторів в групах чи до відстаней між ними. Коли один або кілька вібраторів передають свіп-сигнал у м'який ґрунт, може бути корисно додати один свіп-сигнал до номінальної кількості сигналів, що використовується. Наприклад, якщо у зоні проведення сейсморозвідки номінально використовуються п'ять свіпсигналів, можна використовувати шість свіп-сигналів, що додає будь-якій інверсії певної надлишковості, а також "покращує" поверхню ґрунту, що може бути корисно для проходження енергії. Крім того, для вибраного пункту джерел можуть бути отримані характерні хвильові форми джерел, якщо більш ніж один вібратор займає один і той же пункт джерел у системах, що повторюються, наприклад, з іншим діапазоном частот свіп-сигналу або з комбінованими свіп-сигналами. Використання єдиного набору частот свіп-сигналів, типів свіп-сигналів та чергувань відносних фаз у кожному сейсмічному вібраторі з групи вібраторів може не дати оптимального набору параметрів свіп-сигналів. Будь-які змінні параметри свіп-сигналів, а не лише чергування відносних фаз, що використовуються для фазового кодування свіп-сигналів, можуть бути оптимізовані для розділення свіп-сигналів. Такі змінні параметри свіп-сигналів можуть бути визначені та надані для введення у блоки керування вібраторів в будь-який час, навіть безпосередньо перед завершенням робіт групи вібраторів. Для забезпечення оптимального набору параметрів свіп-сигналів для групи вібраторів, одна або кілька груп вібраторів, що працюють одночасно, можуть використовувати набір свіп-сигналів чи комбіновані свіп-сигнали, які відрізняються від будь-яких сигналів інших вібраторів для цієї системи. В одній з форм реалізації сейсмічних вібраторів з можливістю розділення джерел робота першої групи сейсмічних вібраторів (значною мірою усі сейсмічні вібратори, які беруть участь у проведені розвідки) включає вибір другої групи сейсмічних вібраторів з першої групи сейсмічних вібраторів у зоні проведення польової сейсморозвідки як функції геометричних відношень між вібраторами. Друга група активується для передачі сейсмічної енергії вглиб землі. Третя група вібраторів може бути вибрана з першої групи. Третя група сейсмічних вібраторів активується для передачі сейсмічної енергії вглиб землі. Між закінченням передачі свіп-сигналів з однієї групи (наприклад, з другої групи) та початком активації у наступній групі (наприклад, у третій групі) може не бути періодів затримки, або ж ці групи можуть бути активовані одночасно, а свіпсигнали з окремих груп можуть перекриватись у часі. В іншій формі реалізації метод роботи першої множини сейсмічних вібраторів, що мають щонайменше одне геометричне відношення між кожним з вібраторів як функцію місць проведення сейсморозвідки у режимі реального часу, включає вибір другої множини сейсмічних вібраторів, як функції геометрії першої множини. Для другої множини сейсмічних вібраторів вибираються параметри джерел, і ця друга множина активується для передачі сейсмічної енергії вглиб землі. При цьому першу множину сейсмічних вібраторів розміщують у різних місцях проведення сейсморозвідки на ділянці проведення сейсморозвідки, і кожен сейсмічний вібратор, після передачі його свіп-сигналу сейсмічної енергії на місці проведення сейсморозвідки, переміщують на інше місце проведення сейсморозвідки ділянки проведення сейсморозвідки для випромінювання наступного свіп-сигналу сейсмічної енергії з розгорткою по частоті вглиб землі доти, поки не буде проведене випромінювання сейсмічної енергії на усіх місцях проведення сейсморозвідки і, додатково, у якому джерело кожного свіп-сигналу сейсмічної енергії від кожного сейсмічного вібратора може бути відокремлене від усіх інших свіп-сигналів сейсмічної енергії з усіх інших місць проведення сейсморозвідки. 6 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 Параметри джерел можуть бути забезпечені для кожного з вібраторів другої множини сейсмічних вібраторів безпосередньо перед кожною передачею свіп-сигналу, оскільки під час проведення сейсморозвідки умови можуть змінюватись динамічно. Для полегшення розподілу параметрів усередині кожного вібратора заздалегідь може бути розміщена таблиця відповідності параметрів свіп-сигналів. Геометричні відношення між кожним з сейсмічних вібраторів першої множини, як функція місць проведення польової розвідки, включають відстань між кожним із сейсмічних вібраторів першої множини, а також кут між одним із сейсмічних вібраторів першої множини та двома іншими сейсмічними вібраторами з цієї множини. Функція геометричних відношень для вибору другої множини сейсмічних вібраторів може представляти собою мінімальну попередньо вибрану відстань між кожним з вібраторів першої множини сейсмічних вібраторів, максимальну попередньо вибрану відстань між кожним з вібраторів першої множини сейсмічних вібраторів, зважену відстань між кожним з вібраторів першої множини сейсмічних вібраторів або кут між одним з вібраторів першої групи сейсмічних вібраторів та двома сейсмічними вібраторами з цієї множини. Параметри джерел можуть бути вибрані як функція кількості сейсмічних вібраторів або умов земної поверхні, пов'язана щонайменше з одним з місць проведення польової розвідки. Визначення параметрів джерел може включати рівномірний розподіл енергії, яка передається у місцях проведення польової сейсморозвідки, пов'язаних з першою множиною сейсмічних вібраторів. В іншому аспекті цей спосіб може також включати реєстрацію на польовому датчику щонайменше одного отриманого у відповідь сигналу до другої множини сейсмічних вібраторів і реєстрацію сигналу передачі, пов'язаного з кожним вібратором з другої множини сейсмічних вібраторів, з метою отримання множини сигналів передачі для вібраторів і подальшої обробки цих даних з множиною сигналів передачі для вібраторів. Також кожен з другої множини сейсмічних вібраторів може передавати свіп-сигнал сейсмічної енергії з розгорткою по частоті вглиб землі та вібратори переміщуватись з місця на місце доти, поки не буде проведена передача сейсмічної енергії вглиб землі в усіх місцях проведення сейсморозвідки. В іншій формі реалізації стадія активації другої множини сейсмічних вібраторів для передачі сейсмічної енергії вглиб землі може включати кожен сейсмічний вібратор, що передає сигнал, який може бути виділений, таким чином, щоб сигнал кожного вібратора був пізніше виділений з сигналів, що передаються іншими сейсмічними вібраторами другої множини сейсмічних вібраторів. В інших аспектах способу стадія вибору другої множини сейсмічних вібраторів також може включати вибір не усіх вібраторів першої множини вібраторів. Третя множина сейсмічних вібраторів може бути вибрана як функція геометричних відношень між кожним з вібраторів першої множини сейсмічних вібраторів, а параметри джерел визначаються як функція місця розташування щонайменше одного вібратора у третій множині сейсмічних вібраторів. Третя множина сейсмічних вібраторів потім активується для передачі сейсмічної енергії вглиб землі. Друга і третя множини сейсмічних вібраторів можуть використовувати свіп-сигнали з розгорткою вниз або вгору. Параметри джерел для сейсмічних вібраторів включають наступні показники: тривалість свіп-сигналу, загальний час передачі для усіх свіп-сигналів, час початку свіп-сигналу, час закінчення свіп-сигналу, початкову частоту свш-сигналу, кінцеву частоту свіп-сигналу, свіпсигнал як функцію амплітуди і часу, фазове кодування свіп-сигналу, сила затискання вібратора, кількість сегментів свіп-сигналу, крутість та тривалість наростання та спадання свіп-сигналу, час очікування між свіп-сигналами. Блок керування може включати множину датчиків для виявлення сейсмічної події, при цьому кожний датчик має вихідну індикацію сейсмічної події. Визначене геометричне відношення, пов'язане з кожним місцем вібратора з першої множини сейсмічних вібраторів, може включати відстань між кожним вібратором з першої множини сейсмічних вібраторів або ж кут між одним із вібраторів з першої множини сейсмічних вібраторів та щонайменше двома іншими сейсмічними вібраторами з цієї множини. Функція геометричного відношення, пов'язана з кожним місцем вібратора з першої множини сейсмічних вібраторів, для вибору другої множини сейсмічних вібраторів може включати мінімальну попередньо вибрану відстань між кожним вібратором з першої множини сейсмічних вібраторів, максимальну попередньо вибрану відстань між кожним вібратором з першої множини сейсмічних вібраторів, зважену відстань між кожним вібратором з першої множини сейсмічних вібраторів або кут між одним з вібраторів першої групи сейсмічних вібраторів та двома сейсмічними вібраторами з цієї множини. Параметри джерел можуть бути вибрані як 7 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 функція кількості вібраторів або умов земної поверхні, пов'язана щонайменше з одним з місць проведення польової сейсморозвідки. Фігура 4 ілюструє форму реалізації методу, яка може включати один або більше вказаних далі елементів (в будь-якому порядку), для роботи множини сейсмічних вібраторів 401 включає отримання інформації про місце проведення польової сейсморозвідки у режимі реального часу 403 для групи сейсмічних вібраторів та визначення щонайменше одного параметра, пов'язаного з місцем розташування вібратора 405. Дані про параметри джерел для кожної з множин сейсмічних вібраторів вибираються 407 як функція кількості вібраторів у множині вібраторів та будь-якого відповідного параметра місця проведення польової сейсморозвідки на будь-якому з вібраторів (наприклад, особливі умови земної поверхні, які можуть впливати на параметри свіпсигналів). Вибрані параметри джерел передаються 409 множині вібраторів, і вібратори активуються 411 для передачі сейсмічної енергії вглиб землі. У іншому аспекті реалізації відповідний параметр місця проведення польової сейсморозвідки, який може вплинути на параметри джерел, може включати вагу будь-якого з сейсмічних вібраторів чи значення штовхаючого зусилля, яке використовується для приведення в дію будь-яких сейсмічних вібраторів. Параметри джерел, які передаються на вібратори, включають наступні дані, проте не обмежуються ними: тривалість свіп-сигналу, значення часу початку та завершення сигналу, значення частоти початку та завершення свіп-сигналу, час і тип затримки, час і тип наростання і спадання свіп-сігналу, фазове кодування, сила затискання, свіп-сигнали з розгорткою вгору та вниз, а також кількість свіп-сигналів. Ці параметри джерел можуть коригуватися з метою суттєвого рівномірного розподілу енергії, яка передається вглиб землі, для місць розташування пунктів джерел по усій зоні проведення сейсморозвідки, за допомогою будь-якого відомого процесу для оцінки поширення сигналу. Сейсморозвідка також включає реєстрацію польовими датчиками сигналів відгуку на дію сейсмічних вібраторів, реєстрацію сигналу поширення, пов'язаного з кожним сейсмічним вібратором для отримання множини сигналів, які поширюються вібраторами (наприклад, сигнал штовхаючого зусилля вібратора або інший сигнал для розрахунку оператора приведення форми сигналу) та обробку чи інвертування відбитих сигналів за допомогою оператора приведення форми сигналу для отримання сейсмічних даних з метою їхньої подальшої обробки. Прикладом приведення форми сигналу служить деконволюція сигналу з метою видалення виміряних або змодельованих хвильових пакетів, тобто оцінки того, щоб було б отримано від джерела імпульсів з широким діапазоном частот чи обмеженим діапазоном частот джерела вібратора. Методи приведення форми сигналу та деконволюції добре відомі спеціалістам з методів обробки сейсмічних даних. Фігура 5 ілюструє форму реалізації, яка може включати один або кілька наступних елементів (в довільному порядку), для роботи першої групи 501 сейсмічних вібраторів, які усі можуть бути вібраторами, що працюють у зоні розвідки. Вона включає визначення місць розташування вібраторів в зоні проведення польової сейсморозвідки в режимі реального часу 503 та вибір другої групи вібраторів 505 з першої групи на основі відносних відстаней між будь-якими сейсмічними вібраторами з першої групи. Параметри джерел визначаються 507 як функція другої групи джерел та умов проведення польової сейсморозвідки, пов'язана з місцями проведення польової сейсморозвідки поблизу вибраних вібраторів. Параметри джерел надсилаються 509 другій групі сейсмічних вібраторів, і вібратори активуються 511 для передачі сейсмічної енергії вглиб землі. Умови проведення польової сейсморозвідки можуть бути кількістю сейсмічних вібраторів у другій групі, вагою будь-якого вібратора з другої групи сейсмічних вібраторів, умовами земної поверхні у місці проведення польової сейсморозвідки або сигналом штовхаючого зусилля, що використовується для активації будь-якого з сейсмічних вібраторів. Можна також активувати третю групу сейсмічних вібраторів, вибраних після активації другої групи сейсмічних вібраторів, за винятком, можливо, вимог скидання стану обладнання. Параметри віддаленості, які можуть вплинути на те, чи буде включено вібратор до будь-якої групи для конкретної системи, включають вибір сейсмічного вібратора, розташованого на відстані, що перевищує попередньо визначену мінімальну відстань в групі від будь-якого іншого вібратора (наприклад, m на Фігурі 3), вибір сейсмічного вібратора, розташованого на відстані, меншій, ніж попередньо вибрана максимальна відстань у групі від будь-яких інших вібраторів (наприклад, М на Фігурі 3) або вибір сейсмічного вібратора, розташованого у межах попередньо вибраної для зони сейсморозвідки максимальної відстані будь-якого вібратора з першої множини сейсмічних вібраторів. З іншого боку, відстані можуть бути зважені таким чином, що вибирається оптимізована група, і група може включати деякі пари вібраторів, які іншим чином 8 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 60 не були б обрані, за винятком ситуації з метою максимізації збору даних для реєстрації у зонах, де не можна досягти достатнього покриття. Параметри джерел, які використовуються для отримання записів джерел вібраторів з можливістю розділення свіп-сигналів, можуть включати завантаження фіксованого набору даних фазового кодування у таблицю відповідності для пристрою кодування свіп-сигналів вібратора. Цей пристрій кодування свіп-сигналів вібратора потім циклічно повторює фіксовану кількість фазових кодувань для кожної системи. Після завершення робіт вібратор переміщується у нову точку, і здійснюється скидання його стану у першу позицію таблиці відповідності. Ці параметри часто завантажуються до початку проведення польової сейсморозвідки і не змінюються в процесі роботи програми реєстрації даних. Таким чином, цей тип програми, є досить негнучким і стає причиною неефективної роботи і простоїв, коли будь-які компоненти, наприклад, блок з єдиним вібратором, не знаходяться весь час у робочому стані. Фіксована кількість свіп-сигналів та незмінність параметрів можуть не забезпечити оптимальний набір свіп-сигналів для групи одночасно працюючих сейсмічних вібраторів. Група сейсмічних вібраторів може втратити один зі своїх компонентів через механічну несправність, що зупинить роботу всієї групи до проведення заміни чи ремонту. Оптимальний набір свіп-сигналів для збору даних від кількох одновібраторних станцій може залежати від умов навколишнього середовища в зоні проведення сейсморозвідки та від доступних ресурсів, наприклад від кількості вібраторів, доступних для реєстрації в будь-який конкретний період часу. Однією з вимог для інвертування записів джерел вібраторів з можливістю розділення свіп-сигналів є стабільна матриця, яка містить щонайменше стільки ж свіп-сигналів, скільки активних вібраторів залучено до системи сейсморозвідки. Використання різних параметрів фазового кодування та інших параметрів свіп-сигналів може забезпечити отримання більш оптимальних записів з можливістю розділення джерел, ніж це могло бути відомо до початку проведення польової сейсморозвідки. Якщо якийсь вібратор в групі не може працювати, оптимальні параметри свіп-сигналів можна перевстановити. У протилежному випадку процес сейсморозвідки переводиться у режим тимчасової зупинки. Крім того, параметри свіп-сигналів можуть ще коригуватись таким чином, що процеси обробки, інтерпретації та аналізу сейсмічних даних можуть бути суттєво полегшені завдяки застосуванню до кожного пункту джерел однакової кількості енергії. Польові роботи, що здійснюються згідно з відомими методами, часто спричиняють очікування, коли набір сейсмічних вібраторів займе задане положення до початку отримання даних у наступній системі. Протягом цього періоду простою дані не отримуються. Цей час простою можна скоротити до мінімуму шляхом використання більш ніж одного набору чи групи сейсмічних вібраторів, проте однаково може залишатись значний відрізок робочого дня, протягом якого вимірювальна бригада чекає, поки вібратори займуть своє положення. Розташування одного або кількох наборів вібраторів у такий спосіб, що, щойно перша група завершує роботи з отримання даних, наступна група вібраторів може одразу ж розпочати процес реєстрації даних, забезпечує безперервну реєстрацію даних протягом усього часу, коли обладнання перебуває у полі. Динамічне коригування кількості активних вібраторів, а також інших параметрів джерел шляхом передачі параметрів у процесі отримання даних у режимі реального часу забезпечує оптимальну схему отримання даних без необхідності очікування попередньо заданої або попередньо вибраної групи. Це може мати особливо важливе значення у випадку, якщо різне обладнання вібраторів не працює з максимальною ефективністю, або ж одна попередньо вибрана група вібраторів не має повної чи номінальної комплектації. За допомогою вибору параметра компенсації, який може бути забезпечений у режимі реального часу, польові роботи не мають потреби зазнавати будь-яких періодів простою. Наприклад, якщо під час польових робіт використовується одна група сейсмічних вібраторів, інша група вібраторів може готуватись до подальших робіт, пов'язаних з отриманням сигналів пунктів джерел, і ця підготовка може включати отримання параметрів джерел з центрального пункту. З іншого боку, параметри джерел можуть доповнювати чи змінювати таблицю відповідності доступних для вибору фазових кодувань, параметрів штовхаючого зусилля та інших параметрів джерел для різної кількості сейсмічних вібраторів. Цю таблицю можна завантажити та/або постійно тримати у блоці керування свіп-сигналами вібраторів. Центральний пункт або пункт керування може забезпечувати динамічне визначення параметрів блоку керування свіп-сигналами вібратора в залежності від кількості вібраторів, задіяних у системі, та умов навколишнього середовища поблизу групи, вибраної для наступного циклу отримання даних. Отже, оптимальна кількість свіп-сигналів та відповідні параметри вибираються і передаються у режимі реального часу для підтримки рівномірної кількості енергії, 9 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 60 яку передають пункти джерел, для забезпечення оптимальної якості даних, а також постійної та безперервної передачі енергії від джерела. Якщо оператор сейсморозвідки вирішив, що на кожному пункті джерел потрібна певна номінальна кількість енергії, тоді для допомоги у досягненні бажаного результату на вибрану групу сейсмічних вібраторів можна подавати інформацію про кількість свіп-сигналів та/або значення їхньої довжини з відповідними фазовими кодуваннями. Ці параметри можуть змінюватись в залежності від доступних вібраторів та умов навколишнього середовища. Кількість енергії, що передається вглиб землі для підтримання рівномірної роботи джерел для кожного пункту джерел, динамічно коригується в залежності від доступної кількості вибраних вібраторів та вибраного фазового кодування; ці дані передаватимуться на блоки керування вібраторів і є оптимальними для задіяних вібраторів. Кількість вібраторів, що використовуватиметься, динамічно коригується, а оптимальний набір фазових кодувань чи інших параметрів для цих вібраторів може надаватись майже миттєво, що може мати велике значення у випадку відмови обладнання. Для всіх джерел, від пункту до пункту, кількість свіп-сигналів та їхня довжина коригуються для підтримки рівномірної подачі енергії. Фігура 6 ілюструє форму реалізації, яка може мати один або кілька вказаних далі елементів (у довільному порядку); для роботи першої групи сейсмічних вібраторів 601 (практично усі вібратори, які беруть участь у сейсморозвідці), розташованих у місцях проведення польової сейсморозвідки, включає вибір другої групи вібраторів 603 та третьої групи вібраторів 605 з першої групи сейсмічних вібраторів. Друга та третя групи містять різну кількість сейсмічних вібраторів. Параметри джерел визначаються 607 як функція попередньо вибраної номінальної програми проведення польової сейсморозвідки. Наприклад, сейсморозвідка може бути запланована таким чином, що номінальний обсяг джерел буде становити п'ять вібраторів, які п'ять разів передають свіп-сигнали. Потім активується ця друга група вібраторів 609 для передачі сейсмічної енергії вглиб землі. Параметри джерел, що передаватимуться третій групі, вибираються 611 для суттєвого рівномірного розподілу енергії, яка передається у місцях проведення польової сейсморозвідки для третьої групи, пропорційно енергії, що передається в місцях розвідки для другої множини сейсмічних вібраторів. У іншому аспекті реалізації параметри джерел можуть потім обиратися як функція умов земної поверхні, пов'язана з місцями проведення польової сейсморозвідки першою множиною сейсмічних вібраторів. У ще одному аспекті реалізації третя група сейсмічних вібраторів активується для передачі сейсмічної енергії вглиб землі. Попередньо вибрані роботи з отримання даних від джерел включають суттєвий рівномірний розподіл енергії коливань, що передається у всіх місцях проведення польової сейсморозвідки, пов'язаних з першою множиною сейсмічних вібраторів. Вібратори в другій та третій групах можуть вибиратись як функція відповідних місць розташування вібраторів для проведення польової сейсморозвідки. Вибір другої та третьої групи сейсмічних вібраторів з першої групи базується на відстані між місцями розташування вібраторів. Для сейсмічних вібраторів, які використовуються у вібросейсморозвідці з можливістю розділення свіп-сигналів, вібратори, що не відносяться до активного пункту джерел, можуть ставати джерелами шуму, який під час роботи системи спотворюватиме отримані дані. Між різними вібраторами, задіяними у роботі системи, може виникати паразитний шумовий вплив навіть за оптимального фазового кодування сигналів вібраторів. Проекти сейсмічних досліджень для тривимірної сейсморозвідки мають природну тенденцію включати збільшену кількість трас на середніх та великих відстанях від джерел внаслідок збільшення відстані від джерела у порівнянні з близькою відстанню. Таким чином, може бути потрібно захистити близькі відстані від спотворення шумом. Польові випробування та комп'ютерне моделювання показують, що під час проведення вібросейсморозвідки з можливістю розділення свіп-сигналів, на великих відстанях (або коли зростають відстані від активного джерела), шум вібраторів, задіяних у системі, в результаті перевищує сигнал, який записується сейсмоприймачами або датчиками, розташованими на поверхні. Відтак, якщо вібратори розташовано близько до пункту, де знаходиться приймач, вони можуть спотворювати сигнали на датчиках ближніх джерел, а якщо вони знаходяться надто далеко, то можуть перекривати геологічні сигнали у віддалених датчиках. Для конкретної зони проведення польової сейсморозвідки або її частини вібратори, задіяні в будь-якій конкретній системі можуть бути переважно вибрані в межах діапазону відстаней від кожного іншого вібратора у системі з цією групою. В одній формі реалізації черга доступних вібраторів, пов'язаних з вібросейсморозвідкою, може зберігатись у пам'яті комп'ютера в режимі реального часу. Потім програма або програмно 10 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 60 апаратний комплекс динамічно вибирає найкращу сукупність або схему розміщення в межах зони сейсморозвідки довільної кількості вібраторів з метою скорочення перехресного спотворення записів шумами. Місця розташування компонентів групи (тобто розподіленої сукупності або система джерел) можна суттєво варіювати (не розташовувати лінійно відносно інших вібраторів) для мінімізації варіацій амплітуди завдяки впливу азимута та проблемам "слідів", і це дозволяє оптимізувати якість кінцевих даних шляхом розподілу перехресних спотворюючих шумів для записів сигналів у полегшений спосіб. Фігура 7 ілюструє форму реалізації, яка може включати один або кілька вказаних далі елементів (у довільному порядку); для роботи сейсмічних вібраторів 701 вона включає отримання даних про місця проведення польової сейсморозвідки в режимі реального часу 703 для першої групи сейсмічних вібраторів, які працюють у зоні розвідки. Щонайменше одне геометричне відношення 705 між кожним вібратором з першої групи сейсмічних вібраторів визначається як функція місць проведення польової сейсморозвідки. З першої групи вибирається друга група вібраторів 707 як функція щонайменше одного геометричного відношення. Потім параметри джерел вибираються 709 як функція місць проведення польової сейсморозвідки. Після цього активуються вібратори 711 для передачі енергії вглиб землі. Потім дані реєструються для подальшої обробки. Геометричні відношення між кожним з сейсмічних вібраторів першої групи як функція місць проведення польової сейсморозвідки включають відстань між кожним вібратором першої множини сейсмічних вібраторів і можуть також включати кут між одним із сейсмічних вібраторів першої множини і щонайменше двома іншими сейсмічними вібраторами з цієї множини. Функція щонайменше одного геометричного відношення для вибору другої множини сейсмічних вібраторів може бути мінімальною попередньо вибраною відстанню між кожним вібратором з першої множини сейсмічних вібраторів, максимальною попередньо вибраною відстанню між кожним вібратором з першої множини сейсмічних вібраторів, зваженою відстанню між кожним вібратором з першої множини сейсмічних вібраторів або кутом між одним вібратором з першої множини сейсмічних вібраторів та щонайменше двома іншими вібраторами з першої множини сейсмічних вібраторів. Крім того, функція місць проведення польової сейсморозвідки для вибору параметрів джерел може бути кількістю вибраних вібраторів або ж умовами земної поверхні, пов'язаними із щонайменше одним з місць проведення польової сейсморозвідки. Параметри вибору джерел можна вибирати з метою суттєвого рівномірного розподілу енергії, яка передається в місцях проведення польової сейсморозвідки, пов'язаних з роботами з отримання даних від джерел усіх сейсмічних вібраторів. Фігура 8 ілюструє іншу форму реалізації, яка включає один або кілька вказаних далі елементів (у довільному порядку); вона для роботи сейсмічних вібраторів 801 включає визначення місць проведення польової сейсморозвідки 803 для першої групи сейсмічних вібраторів, які працюють у зоні сейсморозвідки. Друга група вібраторів 805 та третя група вібраторів 807 можуть вибиратись з першої групи як функція параметрів місць проведення польової сейсморозвідки. Наприклад, відстані, що розділяють вібратори, а також відстані, на яких групи розташовано одна від одної, є факторами, що впливають на вибір. Ці відстані можуть змінюватися в межах зони сейсморозвідки. Параметри джерел для другої та третьої груп вибираються 809 як функція параметрів місць проведення польової сейсморозвідки для кожного вібратора. Друга група вібраторів активується 811 для передачі сейсмічної енергії вглиб землі, а третя група вібраторів може бути активована 813 для передачі сейсмічної енергії фактично тоді, коли друга множина сейсмічних вібраторів припиняє поширювати енергію вглиб землі, і отже, вібратори постійно та безперервно передають свіп-сигнали. І навпаки, третя група вібраторів може передавати свіп-сигнали в будь-який довільний проміжок часу в процесі активації другої групи вібраторів. Відповідно, процес отримання даних від другої та третьої групи перекривається в часі. Якщо між свіп-сигналами немає часу очікування, численні групи вібраторів можуть передавати свіп-сигнали безперервно. Процес сейсморозвідки з використанням постійної реєстрації даних від багатьох груп включає реєстрацію сигналів на польових датчиках, які реагують на дію сейсмічних вібраторів, реєстрацію сигналу поширення, пов'язаного з кожним сейсмічним вібратором для отримання сигналів, що поширюються від множини вібраторів (наприклад, сигнал штовхаючого зусилля вібратора або інший сигнал для розрахунку оператора приведення форми сигналу) та обробку чи інвертування відбитих сигналів за допомогою оператора приведення форми сигналу для отримання сейсмічних даних з метою їх подальшої обробки. Точність технології вібросейсморозвідки з можливістю розділення свіп-сигналів залежить від розробленої схеми фазового кодування вібраторів та відповідних параметрів свіп-сигналів, просторового розташування вібраторів, стійкого алгоритму інверсії та методики проведення 11 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 60 польових робіт із сейсморозвідки. Ця технологія вимагає, щоб багато вібраторів передавали свіп-сигнали одночасно для створення багатовібраторної групи. В межах однієї сукупності вібраторів кожен вібратор має свій власний унікальний свіп-сигнал. Такий процес повторюється для конкретного або попередньо визначеного багатократного повтору свіп-сигналів у одних і тих же місцях розташування джерел. Ефективність отримання даних можна оптимізувати за допомогою способу визначення вибору (місць розташування) доступних вібраторів, вибору кількості свіп-сигналів і найкращої схеми передачі свіп-сигналів для підмножини вібраторів. Цей спосіб включає використання підмножини доступних вібраторів, що зменшує перехресне спотворення перешкодами від різних вібраторів інвертованих записів сигналів зйомки. Фігура 9 ілюструє систему вібросейсморозвідки, яка може включати блок керування 10 цією системою. Блок керування 10 включає один або кілька компонентів, представлених та описаних у цьому документі. Система вібросейсморозвідки включає першу групу сейсмічних вібраторів (наприклад, вібратори, розгорнуті для проведення сейсморозвідки і позначені латинськими літерами від А до J подібно до Фігури 3) і, як опція, множина датчиків 901 для виявлення та реєстрації сейсмічної події. У такому випадку кожен датчик має на виході дані про сейсмічну подію, що відбувається. Система включає основний блок керування 10, який може бути включений до складу в якості частини системи обробки сейсмічних даних та здійснює обмін даними з першою групою сейсмічних вібраторів, а також, як опція, на множину датчиків. Реєстрація показників датчиків, включаючи датчики, що надають інформацію про місцезнаходження у режимі реального часу, не є обов'язковою частиною цієї системи, хоча для вібраторів може виникнути необхідність у дуже точному визначенні часу проходження сигналу між джерелами та приймачами. Основний блок керування 10 можна розташовувати де завгодно по відношенню до місць фізичного розташування обладнання для проведення сейсморозвідки (вібраторів та датчиків) або на віддаленні від нього. Комп'ютерна програма (одна чи комбінація пунктів 13, 15, 21, 27 та 29), яка пов'язана з основним блоком керування 10, включає інструкції для виконання. Ці інструкції включають інструкції для визначення геометричного відношення, пов'язаного з місцем розташування кожного вібратора з першої групи сейсмічних вібраторів, інструкції для вибору другої групи сейсмічних вібраторів як функції геометричного відношення, пов'язаного з місцем розташування кожного вібратора з першої групи сейсмічних вібраторів, інструкції для визначення параметрів джерел як функції місця проведення польової сейсморозвідки щонайменше для одного вібратора у другій групі сейсмічних вібраторів та інструкції для активації другої групи сейсмічних вібраторів для передачі енергії вглиб землі. Комп'ютерна програма може також включати інструкції для вибору третьої групи сейсмічних вібраторів як функції геометричного відношення між кожним сейсмічним вібратором з першої групи, інструкції для визначення параметрів джерел для передачі кожному вібратору з третьої групи сейсмічних вібраторів як функції місця розташування щонайменше одного вібратора з третьої групи сейсмічних вібраторів, та команди з активації третьої групи сейсмічних вібраторів для передачі енергії вглиб землі. Ця програма може також включати інструкції для активації третьої групи сейсмічних вібраторів для передачі енергії вглиб землі. Визначене геометричне відношення, пов'язане з місцем розташування кожного сейсмічного вібратора з першої групи сейсмічних вібраторів, може бути відстанню між кожним вібратором з першої групи сейсмічних вібраторів або ж кутом між одним з вібраторів першої групи і щонайменше двома іншими вібраторами з першої групи сейсмічних вібраторів. Геометричне відношення, пов'язане з місцем розташування кожного вібратора з першої групи сейсмічних вібраторів для вибору другої групи сейсмічних вібраторів, може бути однією з мінімальних попередньо вибраних відстаней між кожним вібратором з першої групи сейсмічних вібраторів, максимальною попередньо вибраною відстанню між кожним вібратором з першої групи сейсмічних вібраторів, зваженою відстанню між кожним вібратором з першої групи сейсмічних вібраторів або кутом між одним з сейсмічних вібраторів першої групи та двома іншими вібраторами з першої групи сейсмічних вібраторів. Функція місця розташування щонайменше одного вібратора у другій групі сейсмічних вібраторів для визначення параметрів джерел може бути кількістю вибраних вібраторів або умовами земної поверхні, пов'язаними із щонайменше одним з місць для проведення польової сейсморозвідки. Комп'ютерна програма може включати інструкції для суттєвого рівномірного розподілу енергії, яка передається у місця проведення польової сейсморозвідки відповідно до попередньо вибраних робіт з сейсморозвідки. Різні аспекти форм реалізації у цьому винаході та їхні еквіваленти можуть бути виконані за допомогою системи обробки сейсмічних даних. Система обробки сейсмічних даних може 12 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 60 включати будь-яке поєднання комп'ютерного обладнання та програм, які є прийнятними для обчислення, класифікації, обробки, передачі, отримання, пошуку, створення, комутації, зберігання, відображення, обнародування, виявлення, реєстрації, відтворення, керування або використання будь-якої форми сейсмічної інформації, матеріалу чи даних для ділових, наукових, управлінських або інших цілей. Наприклад, система обробки сейсмічних даних може бути персональним комп'ютером, суперкомп'ютером, мережевим накопичувачем або іншим прийнятним пристроєм та може варіюватись за розміром, формою, продуктивністю, функціональністю та ціною. Система обробки сейсмічних даних може включати оперативний запам'ятовуючий пристрій (ОЗП), один або кілька ресурсів обробки, таких як центральний процесор (ЦП) або логічні схеми апаратного або програмного керування, постійний запам'ятовуючий пристрій та/або інші типи енергонезалежних запам'ятовуючих пристроїв. Додаткові компоненти системи обробки сейсмічних даних можуть включати один або кілька дисководів, один або кілька мережевих портів для зв'язку із зовнішніми пристроями, а також різноманітні пристрої вводу та виводу, наприклад клавіатуру, мишку та відеодисплей. Система обробки сейсмічних даних також може включати одну або кілька шин для забезпечення зв'язку між різними компонентами апаратного забезпечення. Приклад системи обробки сейсмічних даних наведено на Фігурі 9 з основним блоком керування (Фігура 9). У цій формі реалізації системи обробки сейсмічних даних набір інструкції може дозволяти системі виконувати будь-які з необмежувальних форм реалізації або їхні еквіваленти, опис яких розкривається у цьому документі. Система обробки сейсмічних даних може бути автономною системою, яка включає щонайменше блок 10 з будь-яким додатковим комп'ютером, хост-комп'ютером, сервером чи блейд-сервером або ж може бути приєднана до інших систем у комп'ютерній мережі. Основний блок керування 10 для системи обробки сейсмічних даних може включати радіостанцію 11, з'єднану з антеною для забезпечення бездротового доступу до систем, мереж та пристроїв. Наприклад, радіостанція 11 забезпечує бездротовий зв'язок з множинами вібраторів під час польової сейсморозвідки (наприклад, з вібраторами, позначеними латинськими літерами від А до J) і може використовувати антену 33. У випадку розгортання системи обробки сейсмічних даних у мережі ця система може працювати як сервер чи клієнт у мережевому середовищі "сервер-клієнт" або як член розподіленого мережевого середовища. Пам'ять 13 може бути енергозалежною або енергонезалежною з інструкціями та даними. Центральний процесор (ЦП) 15 або інший процесор може бути включений у систему разом з інструкціями. Під час виконання інструкції можуть щонайменше частково знаходитись у пам'яті 13 та/або у процесорі 15. Пам'ять 13 та процесор 15 можуть включати носії, які можна прочитати на комп'ютері. Носії, які можна прочитати на комп'ютері, включають твердотільну пам'ять, наприклад, карти чи інші типи енергонезалежної пам'яті, пристрої RAM та інші типи енергозалежної пам'яті, магнітооптичні чи оптичні носії (наприклад, диск чи стрічка) або сигнали, що реалізують комп'ютерні інструкції у середовищі передачі. Носії, які можна прочитати на комп'ютері, для форм реалізації, опис яких наведено в цьому документі, включають еквіваленти та носії для подальших операцій. Пристрій вводу/виводу 17 забезпечує передачу даних до інших компонентів системи або отримання даних від них. Щонайменше одна шина системи обробки сейсмічних даних 31 забезпечує зв'язок між усіма компонентами. Крім того, основний блок керування 10 системи обробки сейсмічних даних може включати периферійні пристрої 21 (клавіатури, приймачі GPS, адаптери USB, навушники, мікрофон, бездротовий перетворювач звуку, адаптер для принтера, мишка, адаптер послідовного порту тощо). До основного блоку керування 10 можна підключати різні типи дисплейних пристроїв 23. Мережеве обладнання, наприклад, контролер мережевого інтерфейсу 25 (NIC), може забезпечувати дротовий доступ до інфраструктури мережі. Інші інтерфейси можуть включати шину РСІ, порти USB тощо. Носій, який можна прочитати на машині, з інструкціями 27 може знаходитись на дисковому пристрої та забезпечувати додаткові можливості зберігання програмного забезпечення та даних для основного блоку керування 10. Процесор 15 може виконувати функції концентратора для контролера графіки/пам'яті, а також забезпечувати функції вводу/виводу (I/O) для пристроїв вводу/виводу 17 та відповідних периферійних пристроїв 21. Периферійні пристрої 21, такі як мишка, клавіатура та планшет, також можна з'єднувати із іншими компонентами на вибір користувача. Шина системи обробки сейсмічних даних 31 може з'єднуватись з пристроями вводу/виводу 17. Необмежувальні приклади шини системи обробки сейсмічних даних можуть включати шину РСІ, шину PCIExpress, шину SATA та інші шини, які з'єднуються для підключення шини системи обробки сейсмічних даних 31 до інших пристроїв, що забезпечують основний блок керування 10 13 UA 101801 C2 5 10 15 20 25 30 35 додатковими функціональними можливостями. Інтерфейси прикладних програм будь-якого типу у разі потреби можуть служити для зв'язку Прикладної Програми 29 через шину 31 з іншими компонентами. Універсальна послідовна шина (USB) або будь-яка інша шина вводу/виводу може бути з'єднана з шиною системи обробки сейсмічних даних 31 для полегшення з'єднання периферійних пристроїв 21 з основним блоком керування 10. Процесор 15 можна забезпечити системою вводу-виводу (BIOS). Програмне забезпечення BIOS зберігається у енергонезалежній пам'яті 13, наприклад у CMOS- або FLASH-пам'яті. Контролер мережевого інтерфейсу (NIC) 25 з'єднується з процесором 15 для полегшення з'єднання блоку 10 з іншими системами обробки даних, інформації та сейсмічних даних. Контролер керування носіями (не зображений) з'єднується з пристроєм 15 через шину 21. Приклад контролера керування носіями може включати контролер керування материнською платою (ВМС). Пристрої, які можуть з'єднуватись з контролером керування носіями, включають приводи CD-ROM, приводи DVD, накопичувачі на жорстких дисках та інші контролери незмінних чи змінних носіїв. Слід розуміти, що технологія, опис якої наведено в цьому документі, застосовується не лише для форми реалізації, зображеної на Фігурі 9, але й для інших типів систем обробки сейсмічних даних. Для максимально ефективно визначення параметрів числа джерел сигналів, розміщення джерел сигналів та часу передачі сигналів, які б дозволяли якнайшвидше завершити сейсморозвідку, використовується схема оптимального збирання даних без необхідності очікування попередньо запрограмованої чи попередньо вибраної групи, що дозволяє множині вібраторів (або груп вібраторів) безперервно збирати дані без зупинок. Також для виділення кожного із сигналів може використовуватися фазове кодування. Реалізація цього винаходу незалежного переміщення вібраторів та випромінювання сейсмічної енергії в землю незалежно від інших вібраторів, шляхом задання місця, сигналу та величини енергії для передачі в землю для кожного вібратора в залежності від геометричних відношень між вібраторами, дозволяє усім вібраторам здійснювати максимально можливу кількість передач сигналів з максимальною швидкістю, економлячи час та гроші. Різні аспекти форм реалізації у цьому винаході та їхні еквіваленти забезпечує незалежне переміщення вібраторів та випромінювання сейсмічної енергії в землю незалежно від інших вібраторів, шляхом задання місця, сигналу та величини енергії для передачі в землю для кожного вібратора в залежності від геометричних відношень між вібраторами. Це дозволяє усім вібраторам здійснювати максимально можливу кількість передач сигналів з максимальною швидкістю, економлячи час та гроші. Незважаючи на те, що тут були показані та описані різні форми реалізації, різноманітні модифікації та заміни можуть бути зроблені без відхилення від загальної ідеї та формули цього винаходу. Відповідно, слід розуміти, що цей винахід було описано за допомогою ілюстрацій, а не обмежень. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Спосіб збирання сейсмічних даних при проведенні сейсморозвідки, у якому сейсмічна енергія випромінюється вглиб землі сейсмічним вібратором у кожному з множини місць проведення сейсморозвідки, у якому першу множину сейсмічних вібраторів розміщують у різних місцях проведення сейсморозвідки на ділянці проведення сейсморозвідки, і де кожен сейсмічний вібратор, після передачі його свіп-сигналу сейсмічної енергії на місці проведення сейсморозвідки, переміщують на інше місце проведення сейсморозвідки ділянки проведення сейсморозвідки для випромінювання наступного свіп-сигналу сейсмічної енергії з розгорткою по частоті вглиб землі доти, поки не буде проведене випромінювання сейсмічної енергії на усіх місцях проведення сейсморозвідки і, додатково, у якому джерело кожного свіп-сигналу сейсмічної енергії від кожного сейсмічного вібратора може бути відокремлене від усіх інших свіп-сигналів сейсмічної енергії з усіх інших місць проведення сейсморозвідки, де перша множина сейсмічних вібраторів, коли вони перебувають у місцях проведення сейсморозвідки, мають щонайменше одне геометричне співвідношення між кожним з вібраторів як функцію місця проведення сейсморозвідки у режимі реального часу, який включає: а) вибір, з першої множини вібраторів, другої множини сейсмічних вібраторів як функції щонайменше одного геометричного співвідношення; б) вибір параметрів джерел для другої множини сейсмічних вібраторів; та в) активацію другої множини сейсмічних вібраторів для передачі сейсмічної енергії вглиб землі. 2. Спосіб за п. 1, який відрізняється тим, що додатково включає надання параметрів джерел кожному вібратору з другої множини сейсмічних вібраторів безпосередньо перед кожною передачею свіп-сигналу. 14 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 3. Спосіб за п. 1, який відрізняється тим, що щонайменше одне геометричне співвідношення між кожним вібратором з першої множини сейсмічних вібраторів як функція місця проведення польової сейсморозвідки, включає щонайменше один з наступних показників: і) відстань між кожним вібратором з першої множини сейсмічних вібраторів; та іі) кут між одним вібратором з першої множини сейсмічних вібраторів та двома іншими вібраторами з першої множини сейсмічних вібраторів. 4. Спосіб за п. 1, який відрізняється тим, що функція щонайменше одного геометричного співвідношення для вибору другої множини сейсмічних вібраторів включає щонайменше один з наступних показників: і) мінімальна попередньо вибрана відстань між кожним вібратором з першої множини сейсмічних вібраторів; іі) максимальна попередньо вибрана відстань між кожним вібратором з першої множини сейсмічних вібраторів; ііі) зважена взаємна відстань між кожним вібратором з першої множини сейсмічних вібраторів; та iv) кут між кожним вібратором з першої множини сейсмічних вібраторів та двома іншими вібраторами з першої множини сейсмічних вібраторів. 5. Спосіб за п. 1, який відрізняється тим, що додатково включає вибір параметрів джерела як функції щонайменше одного з наступних показників: і) кількість вибраних вібраторів; та іі) умови земної поверхні, пов'язані щонайменше з одним з місць проведення польової сейсморозвідки. 6. Спосіб за п. 1, який відрізняється тим, що вибір параметрів джерел додатково включає суттєвий рівномірний розподіл енергії, що передається у місцях проведення польової сейсморозвідки, пов'язаних з першою множиною сейсмічних вібраторів. 7. Спосіб за п. 1, який відрізняється тим, що додатково включає: реєстрацію на польовому датчику щонайменше одного сигналу відгуку на дію другої множини сейсмічних вібраторів; реєстрацію сигналу поширення, пов'язаного з кожним сейсмічним вібратором з другої множини сейсмічних вібраторів для отримання множини сигналів, що передаються вібраторами; та обробку щонайменше одного сигналу відгуку на другу множину сейсмічних вібраторів з множиною сигналів, що передаються вібраторами. 8. Спосіб за п. 1, який відрізняється тим, що додатково включає: вибір третьої множини сейсмічних вібраторів як функції геометричних співвідношень між кожним вібратором з першої множини сейсмічних вібраторів; визначення параметрів джерел як функції місця розташування щонайменше одного вібратора у третій множині сейсмічних вібраторів; та активацію третьої множини сейсмічних вібраторів для передачі енергії вглиб землі. 9. Спосіб за п. 1, який відрізняється тим, що параметри джерел для другої множини сейсмічних вібраторів додатково включають щонайменше один свіп-сигнал з розгорткою вгору та щонайменше один свіп-сигнал з розгорткою вниз. 10. Спосіб за п. 1, який відрізняється тим, що параметри джерел для другої множини сейсмічних вібраторів включають щонайменше один з наступних показників: 1) тривалість свіп-сигналу; 2) загальний час тривалості всіх свіп-сигналів; 3) час початку свіп-сигналу; 4) час закінчення свіп-сигналу; 5) початкову частоту свіп-сигналу; 6) кінцеву частоту свіп-сигналу; 7) свіп-сигнал, як функцію амплітуди та часу; 8) фазове кодування свіп-сигналу; 9) силу притискання вібратора; 10) кількість сегментів свіп-сигналу; 11) крутість та тривалість наростання та спадання свіп-сигналу; та 12) час очікування між свіп-сигналами. 11. Спосіб за п. 1, який відрізняється тим, що кожен з другої множини сейсмічних вібраторів передає свіп-сигнал сейсмічної енергії з розгорткою по частоті вглиб землі та вібратори переміщуються з місця на місце доти, поки не буде проведена передача сейсмічної енергії вглиб землі в усіх місцях проведення сейсморозвідки. 12. Спосіб за п. 11, який відрізняється тим, що стадія активації другої множини сейсмічних вібраторів для передачі сейсмічної енергії вглиб землі, більш конкретно, включає кожен сейсмічний вібратор, що передає сигнал, який може бути виділений, таким чином, щоб сигнал кожного вібратора був пізніше виділений з сигналів, що передаються іншими сейсмічними вібраторами другої множини сейсмічних вібраторів. 15 UA 101801 C2 5 10 15 20 25 30 35 40 45 50 55 60 13. Спосіб за п. 12, який відрізняється тим, що стадія вибору другої множини сейсмічних вібраторів, більш конкретно, включає вибір не усіх вібраторів першої множини вібраторів. 14. Спосіб за п. 1, який відрізняється тим, що стадія активації другої множини сейсмічних вібраторів для передачі сейсмічної енергії вглиб землі, більш конкретно, включає кожен сейсмічний вібратор, що передає сигнал, який може бути виділений, таким чином, щоб сигнал кожного вібратора був пізніше виділений з сигналів, що передаються іншими сейсмічними вібраторами другої множини сейсмічних вібраторів. 15. Спосіб за п. 14, який відрізняється тим, що стадія вибору другої множини сейсмічних вібраторів, більш конкретно, включає вибір не усіх вібраторів першої множини вібраторів. 16. Спосіб за п. 1, який відрізняється тим, що стадія вибору другої множини сейсмічних вібраторів, більш конкретно, включає вибір не усіх вібраторів першої множини вібраторів. 17. Блок керування для системи сейсморозвідки, у якій сейсмічна енергія випромінюється вглиб землі сейсмічним вібратором у кожному з множини місць проведення сейсморозвідки, де першу множину сейсмічних вібраторів розміщують у різних місцях проведення сейсморозвідки на ділянці проведення сейсморозвідки і де кожен сейсмічний вібратор, після випромінювання його свіп-сигналу сейсмічної енергії на місці проведення сейсморозвідки, переміщують на інше місце проведення сейсморозвідки ділянки проведення сейсморозвідки для випромінювання наступного свіп-сигналу сейсмічної енергії з розгорткою по частоті вглиб землі доти, поки не буде проведене випромінювання сейсмічної енергії на усіх місцях проведення сейсморозвідки і, додатково, у якому джерело кожного свіп-сигналу сейсмічної енергії від кожного сейсмічного вібратора може бути відокремлене від усіх інших свіп-сигналів сейсмічної енергії з усіх інших місць проведення сейсморозвідки, де система сейсморозвідки обмінюється даними з першою множиною сейсмічних вібраторів, який включає: а) процесор із запам'ятовуючим пристроєм; б) прикладну програму, пов'язану з процесором і призначену для виконання, яка включає: інструкції для динамічного вибору другої множини сейсмічних вібраторів з першої множини сейсмічних вібраторів як функції геометричного співвідношення, пов'язаного з кожним місцем проведення польової сейсморозвідки для кожного вібратора першої множини сейсмічних вібраторів у режимі реального часу; інструкції для визначення параметрів джерел як функції місця розташування щонайменше одного вібратора з другої множини сейсмічних вібраторів, та інструкції для активації другої множини сейсмічних вібраторів для передачі енергії вглиб землі. 18. Блок керування за п. 17, який відрізняється тим, що прикладна програма додатково включає: інструкції для динамічного вибору третьої множини сейсмічних вібраторів як функції щонайменше одного геометричного співвідношення між кожним вібратором з першої множини сейсмічних вібраторів, інструкції для визначення параметрів джерел як функції місця проведення польової сейсморозвідки для щонайменше одного вібратора з третьої множини сейсмічних вібраторів; та інструкції для активації третьої множини сейсмічних вібраторів для передачі енергії вглиб землі. 19. Блок керування за п. 17, який відрізняється тим, що додатково включає множину датчиків для виявлення сейсмічної події, причому кожен датчик має вихідну індикацію, що вказує на сейсмічну подію. 20. Блок керування за п. 17, який відрізняється тим, що визначене геометричне співвідношення, пов'язане з кожним місцем знаходження кожного вібратора з першої множини сейсмічних вібраторів, включає щонайменше один з наступних показників: і) відстань між кожним вібратором з першої множини сейсмічних вібраторів; та іі) кут між кожним вібратором з першої множини сейсмічних вібраторів та двома іншими вібраторами з першої множини сейсмічних вібраторів. 21. Блок керування за п. 17, який відрізняється тим, що функція геометричного співвідношення, пов'язана з кожним місцем вібратора з першої множини сейсмічних вібраторів, для вибору другої множини сейсмічних вібраторів, включає щонайменше один з наступних показників: і) мінімальна попередньо вибрана відстань між кожним вібратором з першої множини сейсмічних вібраторів; іі) максимальна попередньо вибрана відстань між кожним вібратором з першої множини сейсмічних вібраторів; ііі) зважена відстань між кожним вібратором з першої множини сейсмічних вібраторів; та iv) кут між кожним вібратором з першої множини сейсмічних вібраторів та двома іншими вібраторами з першої множини сейсмічних вібраторів. 22. Блок керування за п. 17, який відрізняється тим, що додатково включає вибір параметрів джерел як функції щонайменше одного з наступних показників: і) кількість вібраторів у другій 16 UA 101801 C2 5 10 множині сейсмічних вібраторів; іі) ґрунтові умови, пов'язані з щонайменше одним з місць проведення польової сейсморозвідки. 23. Блок керування за п. 17, який відрізняється тим, що прикладна програма додатково включає інструкції для суттєвого рівномірного розподілу енергії, яка поширюється у місцях проведення польової сейсморозвідки відповідно до заздалегідь вибраної програми проведення сейсмічних робіт. 24. Блок керування за п. 17, який відрізняється тим, що прикладна програма додатково включає інструкції для передачі даних про свіп-сигнал з розгорткою вгору другій множині сейсмічних вібраторів та даних про свіп-сигнал з розгорткою вниз - третій множині сейсмічних вібраторів. 17 UA 101801 C2 18 UA 101801 C2 19 UA 101801 C2 20 UA 101801 C2 21 UA 101801 C2 22 UA 101801 C2 23 UA 101801 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 24
