Ущільнення валу

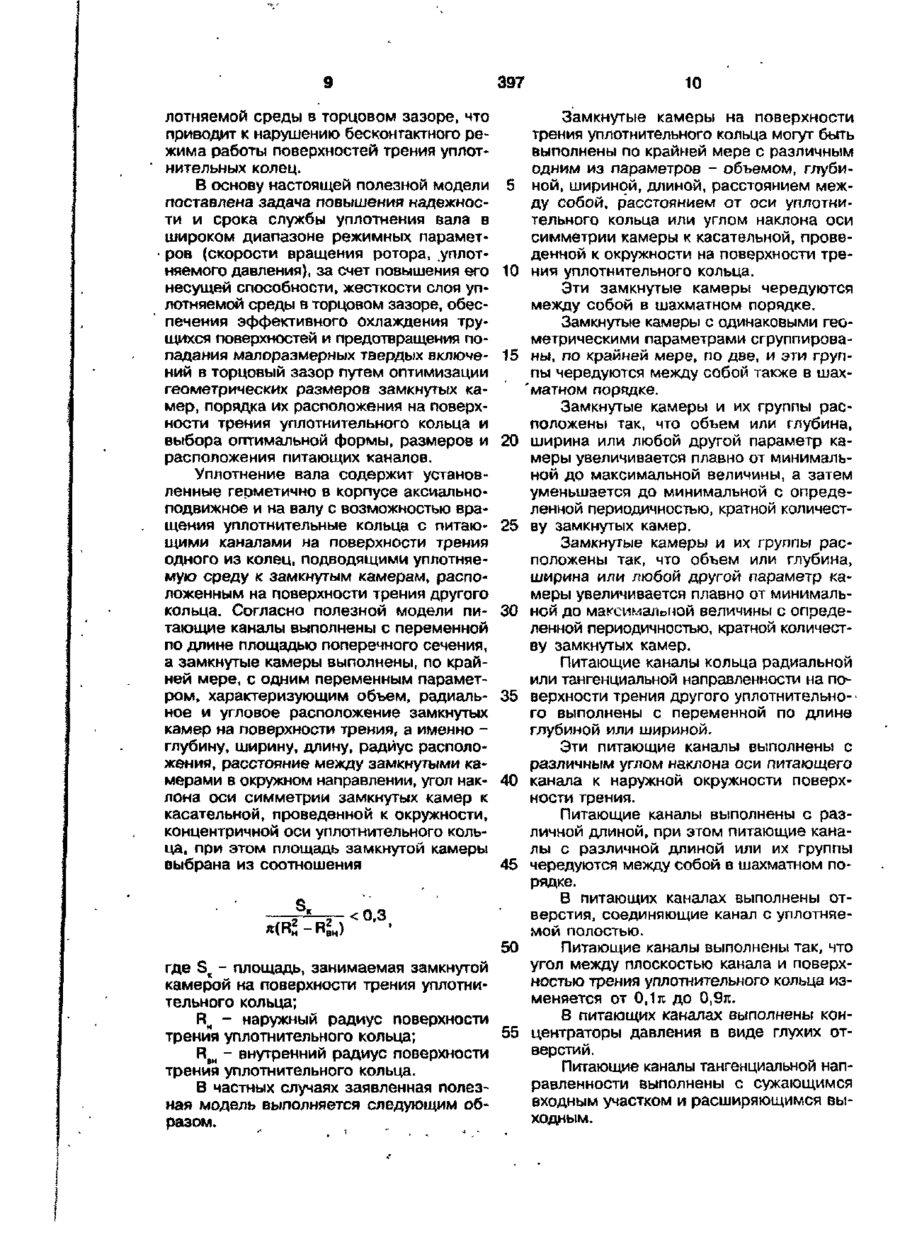

1. Уплотнение вала, содержащее установленные герметично в корпусе аксиально-подвижное и на валу с возможностью вращения уплотнительные кольца с питающими каналами на поверхности трения одного из колец, подводящими уплотняемую среду к замкнутым камерам, расположенным на поверхности трения другого кольца, отличающееся тем, что питающие каналы выполнены с переменной по длине площадью поперечного сечения, а замкнутые камеры выполнены, по крайней мере, с одним переменным параметром, характеризующим объем, радиальное и угловое расположение замкнутых камер-на поверхности трения, а именно - глубину, ширину, длину, радиус расположения, расстояние между замкнутыми камерами в окружном направлении, угол наклона оси симметрии замкнутых камер к касательной, проведенной к окружности, концентричной оси уплотнительного кольца, при этом площадь замкнутой камеры выбрана из соотношения

где SK - площадь, занимаемая замкнутой камерой на поверхности трения уплотнительного кольца;

RH - наружный радиус поверхности трения уплотнительного кольца;

RBH - внутренний оадиус поверхности трения уплотнительного кольца.

2.  Уплотнение вала по п. 1, оτличающееся    тем, что замкнутые камеры выполнены с различной глубиной,

3.  Уплотнение вала по п. 2, оτличающееся    тем, что замкнутые камеры с различной глубиной чередуются между собой в шахматном порядке.

4.  Уплотнение вала по п. 2, оτличающееся    тем, что замкнутые камеры глубиной сгруппированы, по крайней мере, по две, и эти группы чередуются между собой в шахматном порядке,

5.  Уплотнение вала по п. 2, оτличающееся    тем, что замкнутые камеры с различной глубиной или их группы расположены так, что их глубина увеличивается до максимальной зеличины, а затем уменьшается до минимальной с периодичностью, кратной количеству замкнутых камер или их групп с одинаковой глубиной.

6.  Уплотнение вала по п. 2, оτличающееся    тем, что замкнутые камеры с различной глубиной или их группы расположены так, что их глубина увеличивается от минимальной до максимальной величины с периодичностью, кратной количеству замкнутых камер или их групп с одинаковой глубиной.

7.  Уплотнение вала по п. 1, оτличающееся    тем, что замкнутые камеры выполнены с различной шириной.

8.  Уплотнение вала по п. 7, оτличающееся    тем, что замкнутые камеры с различной шириной чередуются между собой в шахматном порядке.

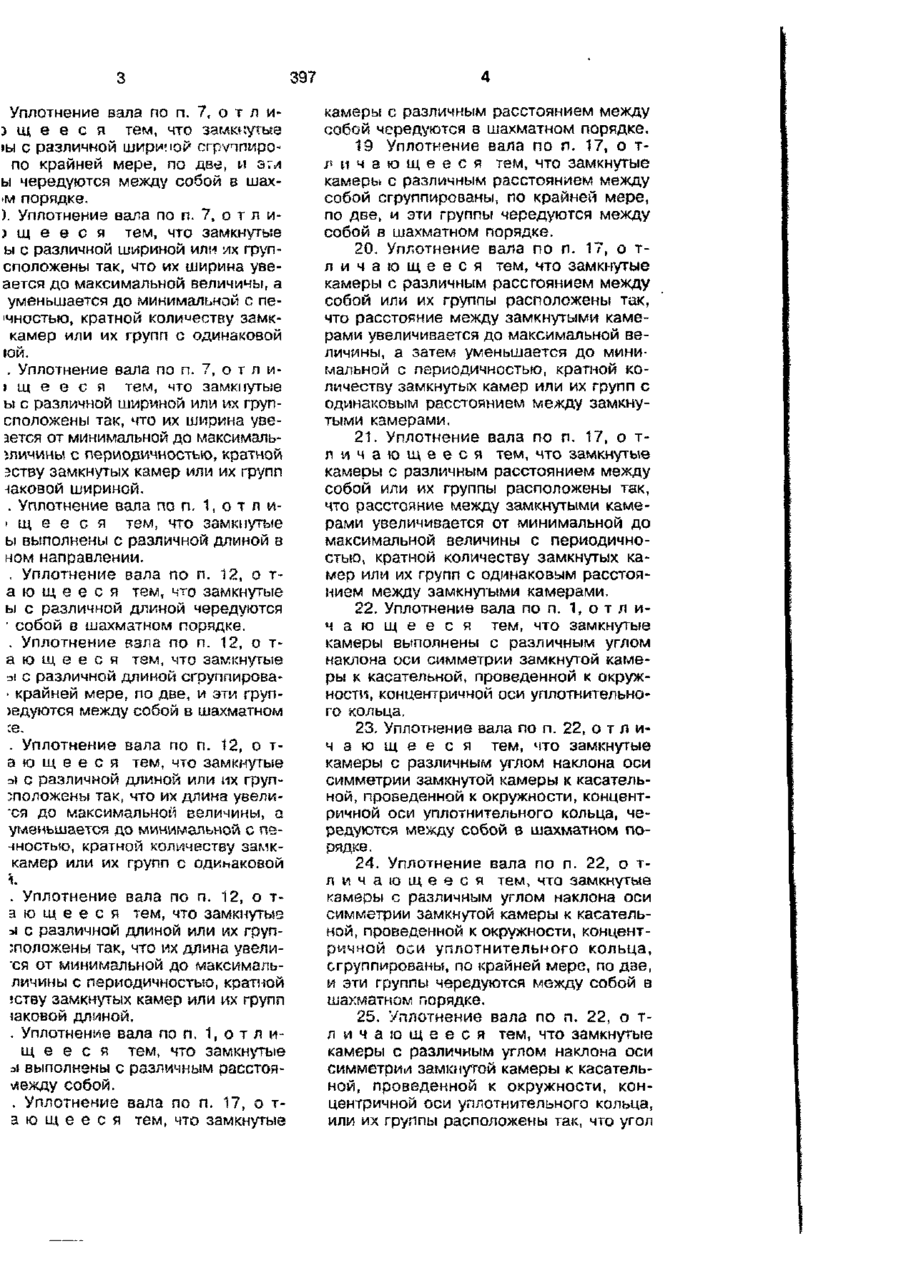

9.  Уплотнение вала по п. 7, оτличающееся    тем, что замкнутые камеры с различной шириной сгруппированы, по крайней мере, по две,  группы чередуются между собой в шахматном порядке.

10.  Уплотнение вала по п. 7, оτличающееся    тем, что замкнутые камеры с различной шириной или их группы расположены так, что их ширина увеличивается до максимальной величины, а затем уменьшается до минимальной с периодичностью, кратной количеству замкнутых камер или их групп с одинаковой шириной.

11.  Уплотнение вала по п. 7, оτличающееся    тем, что замкнутые камеры с различной шириной или их группы расположены так, что их ширина увеличивается от минимальной до максимальной величины с периодичностью, кратной количеству замкнутых камер или их групп с одинаковой шириной.

12.  Уплотнение вала по п. 1, оτличающееся    тем, что замкнутые камеры выполнены с различной длиной в окружном направлении.

13.  Уплотнение вала по п. 12, отличающееся   тем, что замкнутые камеры с различной длиной чередуются между собой в шахматном порядке.

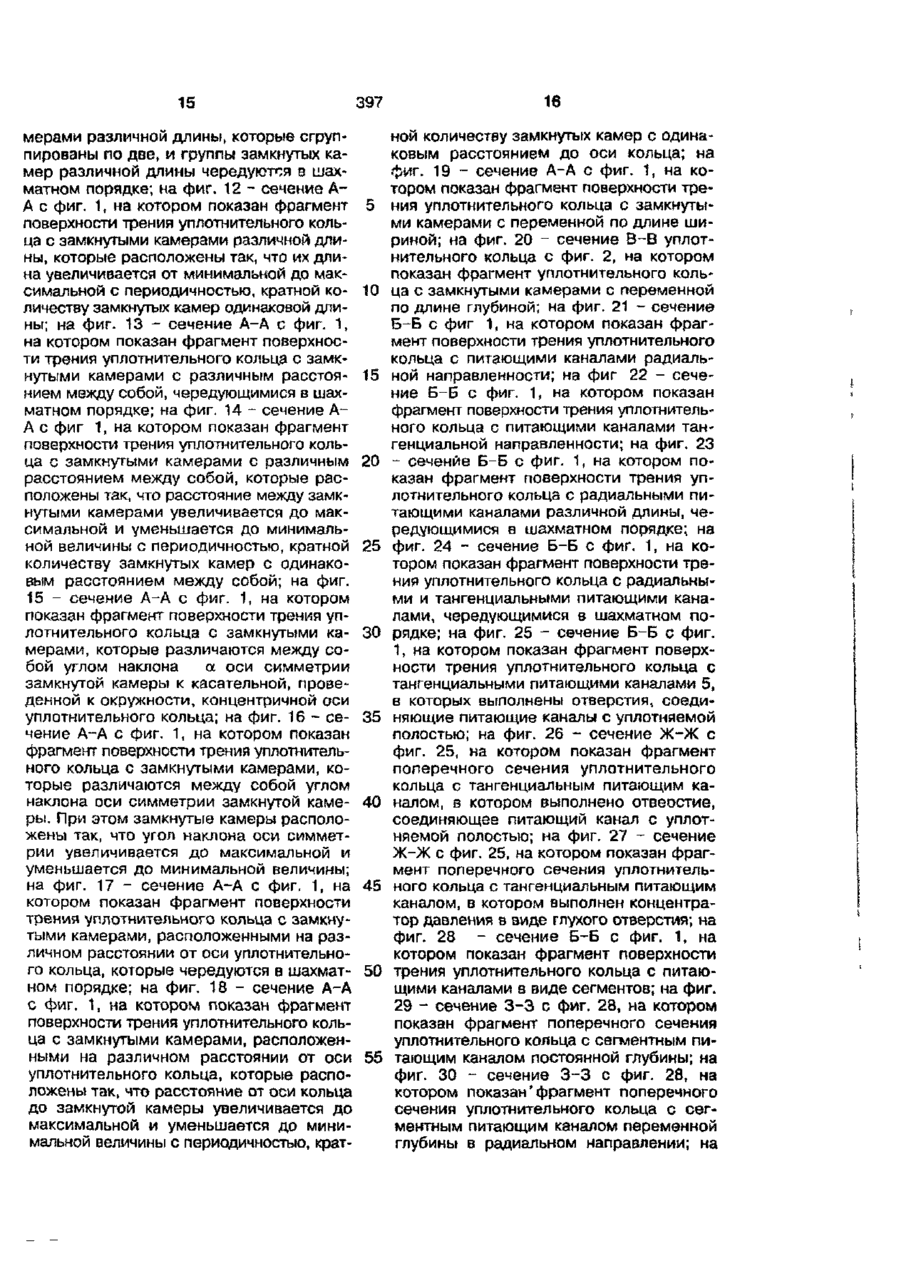

14.  Уплотнение вала по п. 12, отличающееся   тем, что замкнутые камеры с различной длиной сгруппированы, по крайней мере, по две, и эти группы чередуются между собой в шахматном порядке.

15.  Уплотнение вала по п. 12, отличающееся  тем, что замкнутые камеры с различной длиной или их группы расположены так, что их длина увеличивается до максимальной величины, а затем уменьшается до минимальной с периодичностью, кратной количеству замкнутых камер или их групп с одинаковой длиной.

16.  Уплотнение вала по п. 12, отличающееся   тем, что замкнутые камеры с различной длиной или их группы расположены так, что их длина увеличивается от минимальной до максимальной величины с периодичностью, кратной количеству замкнутых камер или их групп с одинаковой длиной.

17.  Уплотнение вала по п. 1, оτличающееся    тем, что замкнутые камеры выполнены с различным расстоянием между собой.

18.  Уплотнение вала по п. 17, отличающееся  тем, что замкнутые

камеры с различным расстоянием между собой чередуются в шахматном порядке.

19.  Уплотнение вала по п. 17, отличающееся   тем, что замкнутые камеры с различным расстоянием между собой сгруппированы, по крайней мере, по две, и эти группы чередуются между собой в шахматном порядке.

20.  Уплотнение вала по п. 17, отличающееся   тем, что замкнутые камеры с различным расстоянием между собой или их группы расположены так, что расстояние между замкнутыми камерами увеличивается до максимальной величины, а затем уменьшается до минимальной с периодичностью, кратной количеству замкнутых камер или их групп с одинаковым расстоянием между замкнутыми камерами.

21.  Уплотнение вала по п. 17, отличающееся  тем, что замкнутые камеры с различным расстоянием между собой или их группы расположены так, что расстояние между замкнутыми камерами увеличивается от минимальной до максимальной величины с периодичностью, кратной количеству замкнутых камер или их групп с одинаковым расстоянием между замкнутыми камерами.

22.  Уплотнение вала по п. 1, оτличающееся    тем, что замкнутые камеры выполнены с различным углом наклона оси симметрии замкнутой камеры к касательной, проведенной к окружности, концентричной оси уплотнительного кольца.

23. Уплотнение вала по п. 22, оτличающееся    тем, что замкнутые камеры с различным углом наклона оси симметрии замкнутой камеры к касательной, проведенной к окружности, концентричной оси уплотнительного кольца, чередуются между собой в шахматном порядке.

24.  Уплотнение вала по п. 22, отличающееся   тем, что замкнутые камеры с различным углом наклона оси симметрии замкнутой камеры к касательной, проведенной к окружности, концентричной оси уплотнительного кольца, сгруппированы, по крайней мере, по две, т эти группы чередуются между собой в шахматном порядке.

25.  Уплотнение вала по п. 22, отличающееся   тем, что замкнутые камеры с различным углом наклона оси симметрии замкнутой камеры к касательной,  проведенной к окружности,  концентричной оси уплотнительного кольца, или их группы расположены так, что угол

увеличивается до максимальной величины, а затем уменьшается до минимальной с периодичностью, кратной количеству замкнутых камер или их групп с одинаковым углом наклона.

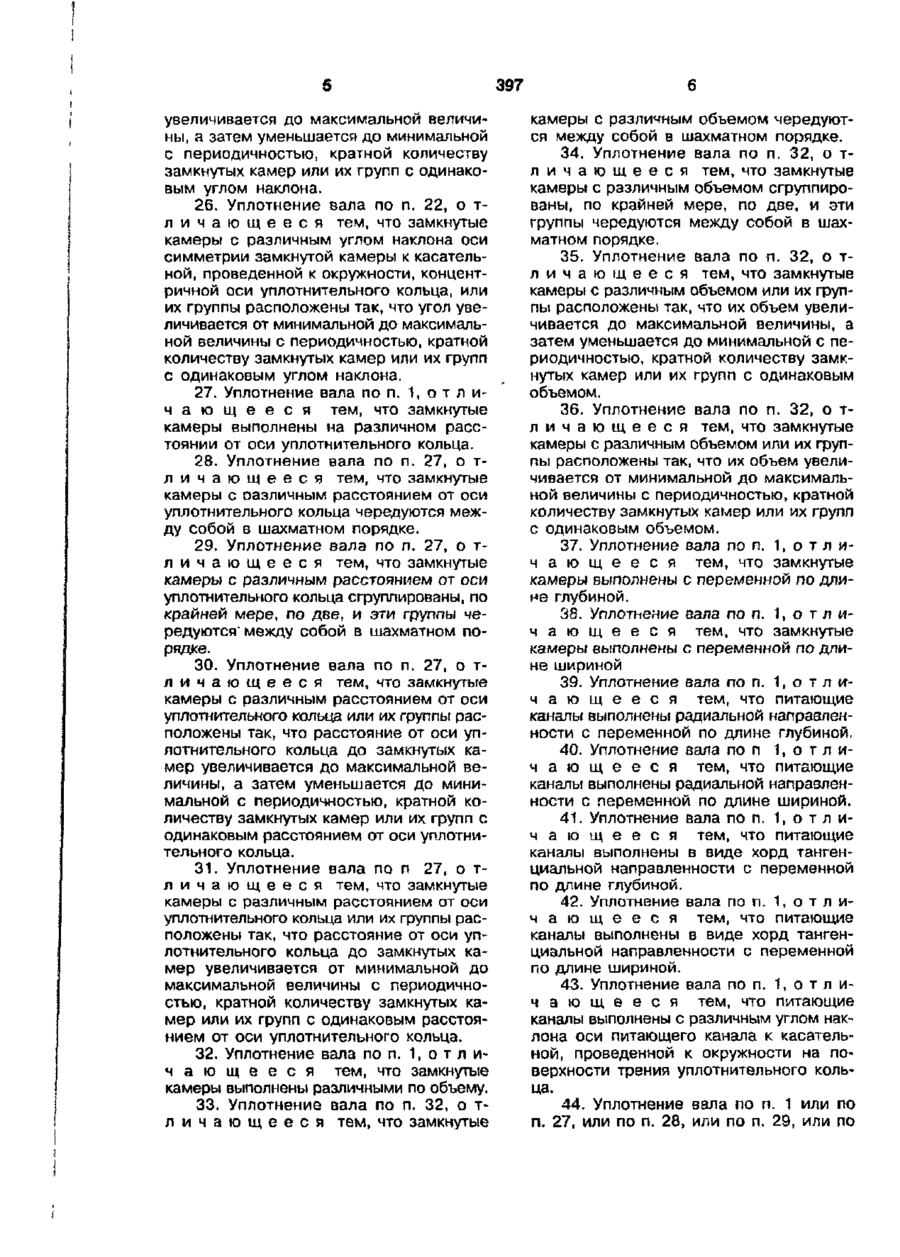

26.  Уплотнение вала по п. 22, отличающееся   тем, что замкнутые камеры с различным углом наклона оси симметрии замкнутой камеры к касательной, проведенной к окружности, концентричной оси уплотнительного кольца, или их группы расположены так, что угол увеличивается от минимальной до максимальной величины с периодичностью, кратной количеству замкнутых камер или их групп с одинаковым углом наклона.

27.  Уплотнение вала по п. 1, оτличающееся    тем, что замкнутые камеры выполнены на различном расстоянии от оси уплотнительного кольца.

28.  Уплотнение вала по п. 27, отличающееся   тем, что замкнутые камеры с различным расстоянием от оси уплотнительного кольца чередуются между собой в шахматном порядке.

29.  Уплотнение вала по п. 27, отличающееся   тем, что замкнутые камеры с различным расстоянием от оси уплотнительного кольца сгруппированы, по крайней мере, по две, и эти группы чередуются' между собой в шахматном порядке.

30.  Уплотнение вала по п. 27, отличающееся  тем, что замкнутые камеры с различным расстоянием от оси уплотнительного кольца или их группы расположены так, что расстояние от оси уплотнительного кольца до замкнутых камер увеличивается до максимальной величины, а затем уменьшается до минимальной с периодичностью, кратной количеству замкнутых камер или их групп с одинаковым расстоянием от оси уплотнительного кольца.

31.  Уплотнение вала по п. 27, отличающееся   тем, что замкнутые  камеры с различным расстоянием от оси уплотнительного кольца или их группы расположены так, что расстояние от оси уплотнительного кольца до замкнутых камер увеличивается от минимальной до максимальной величины с периодичностью, кратной количеству замкнутых камер или их групп с одинаковым расстоянием от оси уплотнительного кольца.

32.  Уплотнение вала по п. 1, оτличающееся    тем, что замкнутые камеры выполнены различными по объему.

33.  Уплотнение вала по п. 32, отличающееся  тем, что замкнутые

камеры с различным объемом чередуются между собой в шахматном порядке.

34.  Уплотнение вала по п. 32, отличающееся  тем, что замкнутые камеры с различным объемом сгруппированы, по крайней мере, по две, и эти группы чередуются между собой в шахматном порядке.

35.  Уплотнение вала по п. 32, отличающееся   тем, что замкнутые камеры с различным объемом или их группы расположены так, что их объем увеличивается до максимальной величины, а затем уменьшается до минимальной с периодичностью, кратной количеству замкнутых камер или их групп с одинаковым объемом.

36.  Уплотнение вала по п. 32, отличающееся   тем, что замкнутые камеры с различным объемом или их группы расположены так, что их объем увеличивается от минимальной до максимальной величины с периодичностью, кратной количеству замкнутых камер или их групп с одинаковым объемом.

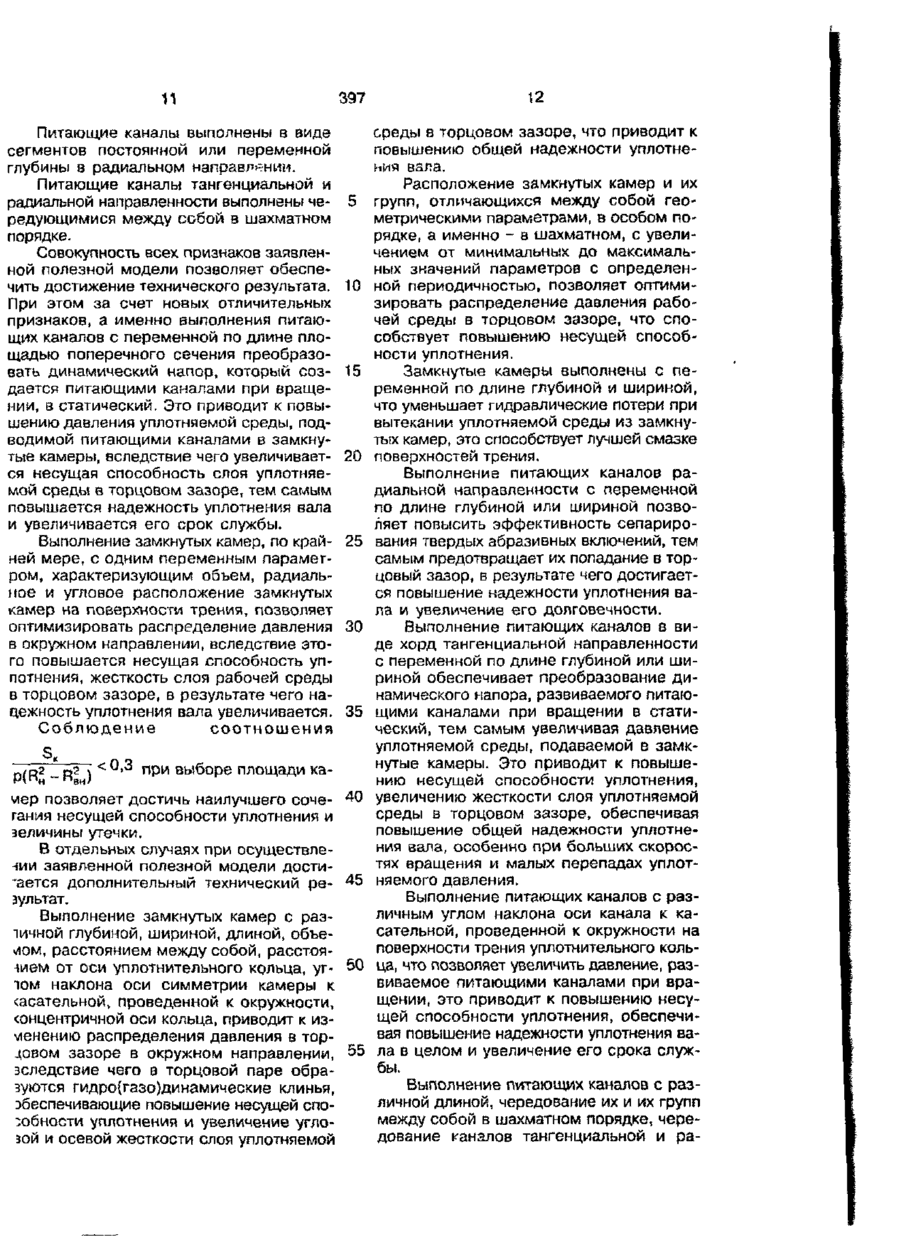

37.  Уплотнение вала по п. 1, οτличающееся    тем, что замкнутые камеры выполнены с переменной по длине глубиной.

38.  Уплотнение вала по п. 1, оτличающееся    тем, что замкнутые камеры выполнены с переменной по длине шириной.

39.  Уплотнение вала по п. 1, отличающееся    тем, что питающие· каналы выполнены радиальной направленности с переменной по длине глубиной.

40.  Уплотнение вала по п. 1, оτличающееся    тем, что питающие каналы выполнены радиальной направленности с переменной по длине шириной.

41.  Уплотнение вала по п. 1, оτличающееся    тем, что питающие каналы выполнены в виде хорд тангенциальной направленности с переменной по длине глубиной.

42.  Уплотнение вала по п. 1, оτличающееся    тем, что питающие каналы выполнены в виде хорд тангенциальной направленности с переменной по длине шириной.

43.  Уплотнение вала по п. 1, ο τ л и-чающееся    тем, что питающие каналы выполнены с различным углом наклона оси питающего канала к касательной, проведенной к окружности на поверхности трения уплотнительного кольца.

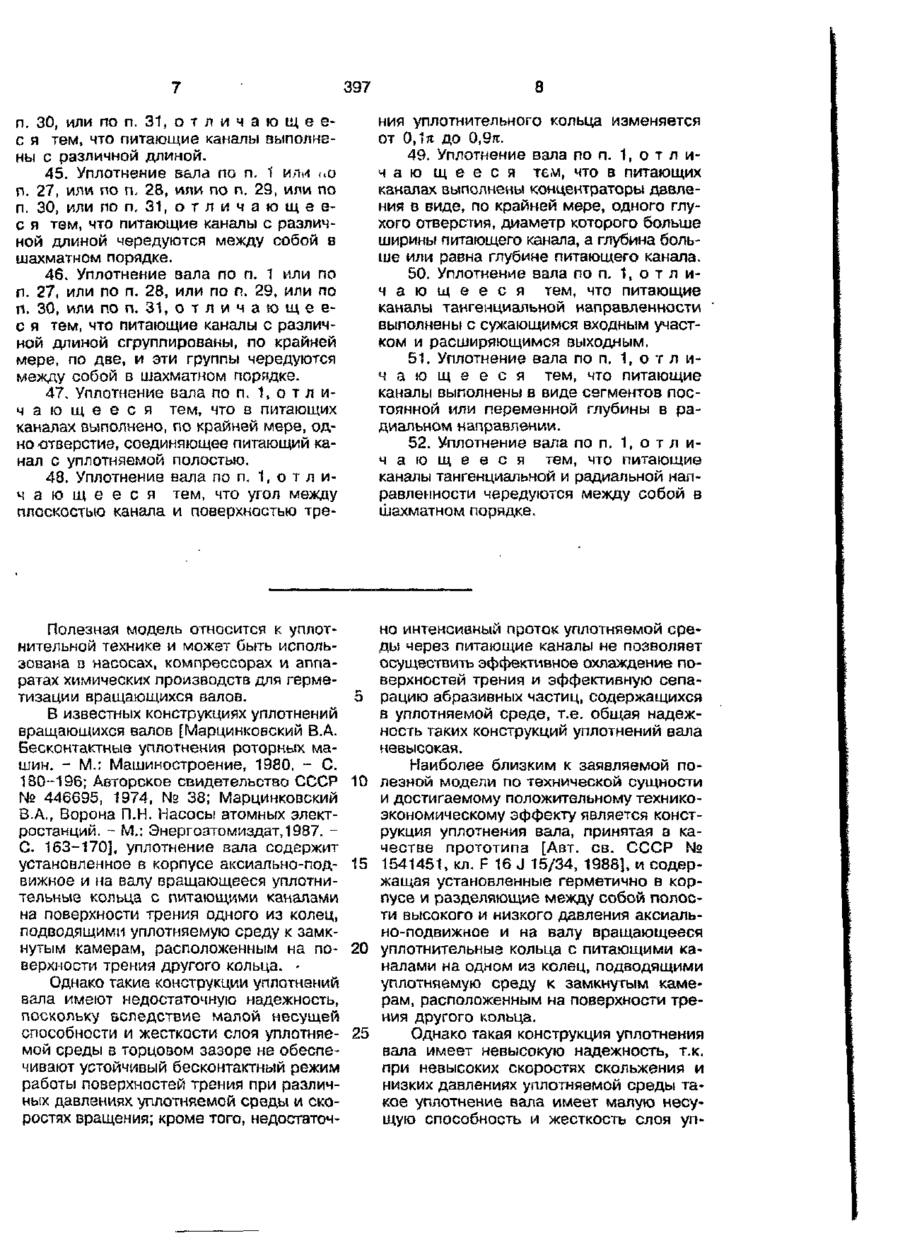

44.  Уплотнение вала по п. 1 или по п. 27, или по п. 28, или по п. 29, или по

п. 30, или поп. 31, отличающее· с я тем, что питающие каналы выполнены с различной длиной.

45.  Уплотнение вала по п. 1 или  п. 27, или по п. 28, или по п. 29, или по п. 30, или по п. 31, оτличающееся тем, что питающие каналы с различной длиной чередуются между собой в шахматном порядке.

46.  Уплотнение вала по п. 1 или по п. 27, или по п. 28, или по п. 29, или по п. 30, или по п. 31, оτличающееся тем, что питающие каналы с различной длиной сгруппированы, по крайней мере, по две, и эти группы чередуются между собой в шахматном порядке.

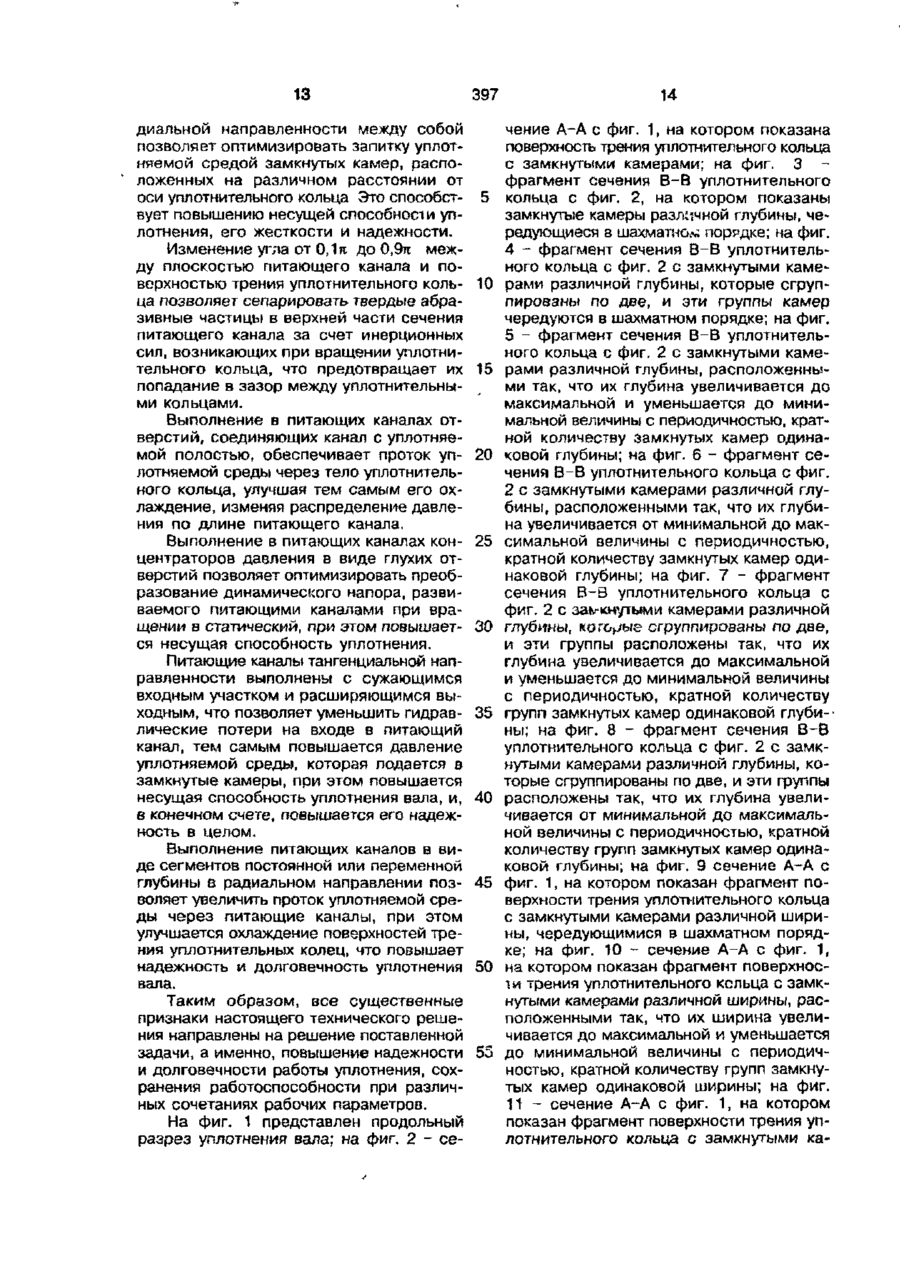

47.  Уплотнение вала по п. 1, οτличающееся    тем, что в питающих каналах выполнено, по крайней мере, одно отверстие, соединяющее питающий канал с уплотняемой полостью.

48.  Уплотнение вала по п. 1 отличающееся   тем, что угол между плоскостью канала и поверхностью трения уплотнительного кольца изменяется от 0,1 π до 0,9π.

49.  Уплотнение вала по п. 1, оτличающееся   тем, что в питающих каналах выполнены концентраторы давления в виде, по крайней мере, одного глухого отверстия, диаметр которого больше ширины питающего канала, а глубина больше или равна глубине питающего канала.

50.  Уплотнение вала по п. 1, οτличающееся    тем, что питающие каналы тангенциальной направленности выполнены с сужающимся входным участком и расширяющимся выходным.

51.  Уплотнение вала по п, 1, отличающееся    тем, что питающие каналы выполнены в виде сегментов постоянной или переменной глубины в радиальном направлении.

52.  Уплотнение вала по п. 1, оτличающееся    тем, что питающие каналы тангенциальной и радиальной направленности чередуются между собой в шахматном порядке.
