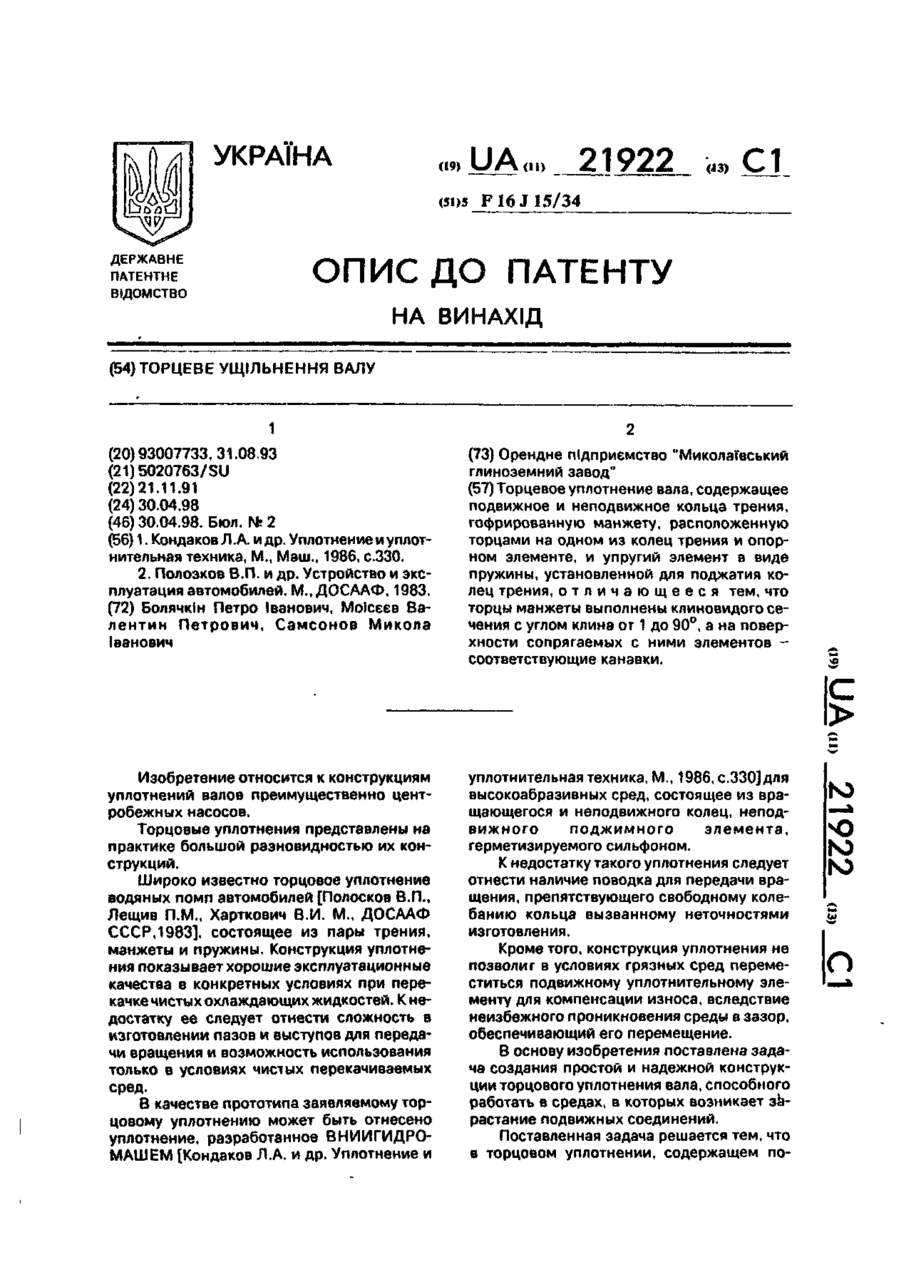

Торцеве ущільнення валу

Торцевое уплотнение вала, содержащее подвижное и неподвижное кольца трения, гофрированную манжету, расположенную торцами на одном из колец трения и опорном элементе, и упругий элемент в виде пружины, установленной для поджатия колец трения, о т л и ч а ю щ е е с я тем, что торцы манжеты выполнены клиновидого сечения с углом клина or 1 до 90°, а на поверхности сопрягаемых с ними элементов соответствующие канавки. С > Изобретение относится к конструкциям уплотнений валов преимущественно центробежных насосов. Торцовые уплотнения представлены на практике большой разновидностью их конструкций. Широко известно торцовое уплотнение водяных помп автомобилей [Полосков В.П., Лещив П.М., Харткович В.И. М., ДОСААФ СССР, 1983], состоящее из пары трения, манжеты и пружины. Конструкция уплотнения показывает хорошие эксплуатационные качества в конкретных условиях при перекачке чистых охлаждающих жидкостей. К недостатку ее следует отнести сложность в изготовлении пазов и выступов для передачи вращения и возможность использования только в условиях чистых перекачиваемых сред. В качестве прототипа заявляемому торцовому уплотнению может быть отнесено уплотнение, разработанное ВНИИГИДРОМАШЕМ [Кондаков Л.А. и др. Уплотнение и уплотнительная техника, М,, 1986, с.ЗЗО] для высокоабразивных сред, состоящее из вращающегося и неподвижного колец, неподвижного поджимного элемента, герметизируемого сильфоном. К недостатку такого уплотнения следует отнести наличие поводка для передачи вращения, препятствующего свободному колебанию кольца вызванному неточностями изготовления. Кроме того, конструкция уплотнения не позволит в условиях грязных сред переместиться подвижному уплотнительному элементу для компенсации износа, вследствие неизбежного проникновения среды в зазор, обеспечивающий его перемещение. В основу изобретения поставлена задача создания простой и надежной конструкции торцового уплотнения вала, способного работать в средах, в которых возникает зарастание подвижных соединений. Поставленная задача решается тем, что в торцовом уплотнении, содержащем по ю го О 21022 движное и неподвижное кольца, гофрироНа чертеже изображено предлагаемое ванную манжету, установленных соосно, торцовое уплотнение. торцы манжеты имеют клиновидное сечеУплотнение работает следующим обрание с углом от 1° до 90°, а поверхности зом. сопрягаемых с манжетой втулки и подвиж- 5 Подвижная опора 1 с вмонтированным ного кольца - соответствующие канавки. в нее кольцом 2 создает контактную пару Подвижно! кольцо установлено на валу потрения с неподвижной опорой 3 с вмонтиросредством упругого кольца с возможностью ванным в нее кольцом 4 Вращение подвижсовершения подвижным кольцом осевого ной опоры от вала передается перемещения Передача вращения с одно- 10 гофрированной манжетой 5 за счет силы временным уплотнением осуществляется трения ее клиновидных выступов в соответпосредством силы трения клиновидных выствующих канавках. Усилие прижатия клиступов гофрированной манжеты, а переменовидных выступов к канавкам создается щение подвижного кольца с целью посредством тарельчатых пружин 6. Гофрикомпенсации износа, равно как и колеба- 15 рованная манжета одновременно служит и ния, вследствие неточностей изготовления, гибким уплотнительным элементом, позвоосуществляется за счет гибкости упругого ляющим совершать вынужденные колебакольца без его перемещения на валу. ния подвижного кольца, вызванные неточностями изготовления. Таким образом, за счет изменения кон- 20 Для достижения соосности трущихся струкции торцового уплотнения появляется колец подвижная опора на валу устанавливозможность при небольших осевых усиливается на гибком кольце 7. Которое за счет ях создавать надежное уплотнение и достасвоей гибкости позволяет подвижной опоре точную силу трения для передачи вращения. совершать колебания и осевое перемещеУказанный технический результат обеспе- 25 ние для компенсации износа трущихся почивается применительно к центробежным верхностей колеи без перемещения по валу, насосам работающим, в том числе, и в грязчто позволяет применять уплотнения в услоных средах. виях работы грязных сред. 21922 Упорядник Замовлення 4461 Техред М.Келемеш Коректор Н.Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
