Пристрій для видачі напою

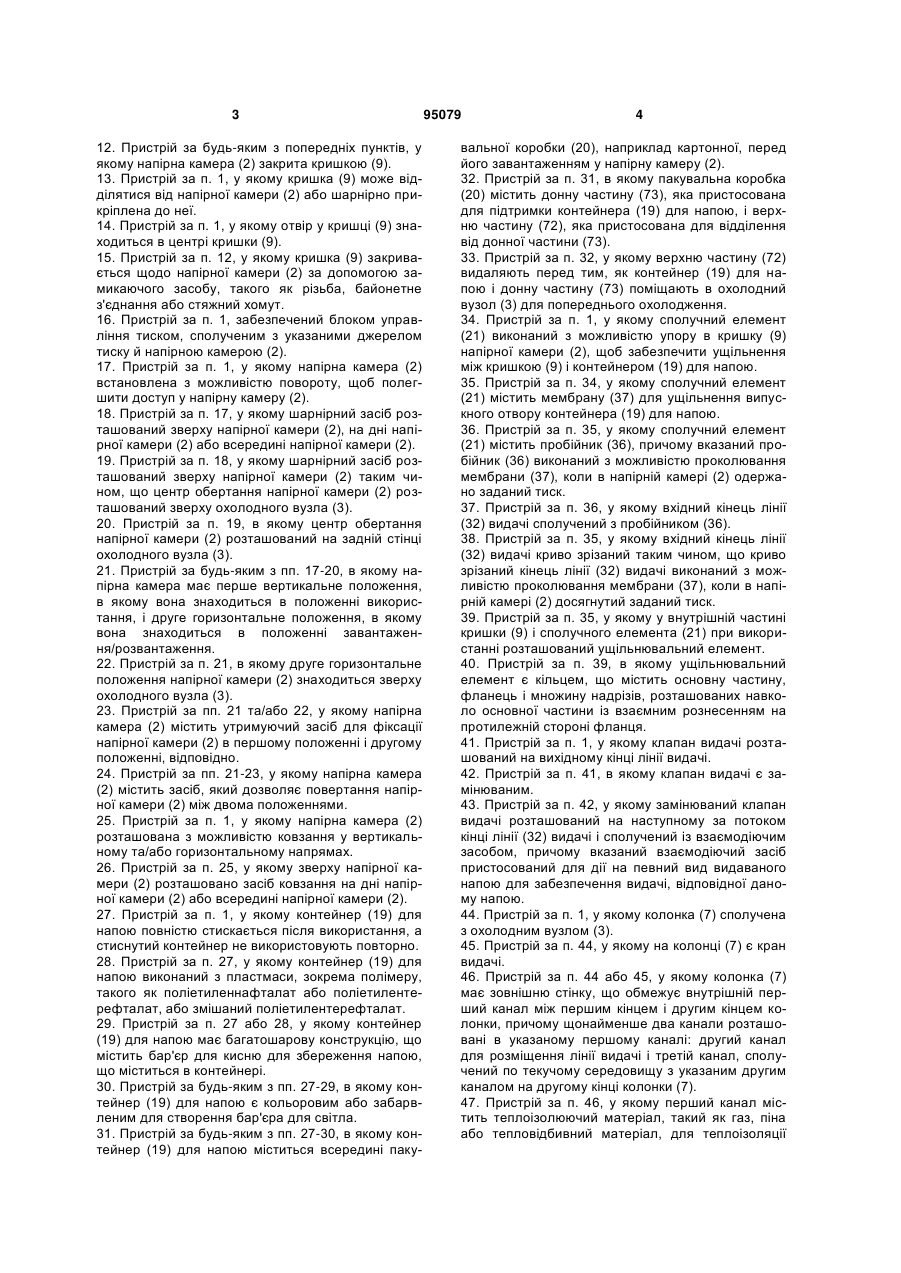

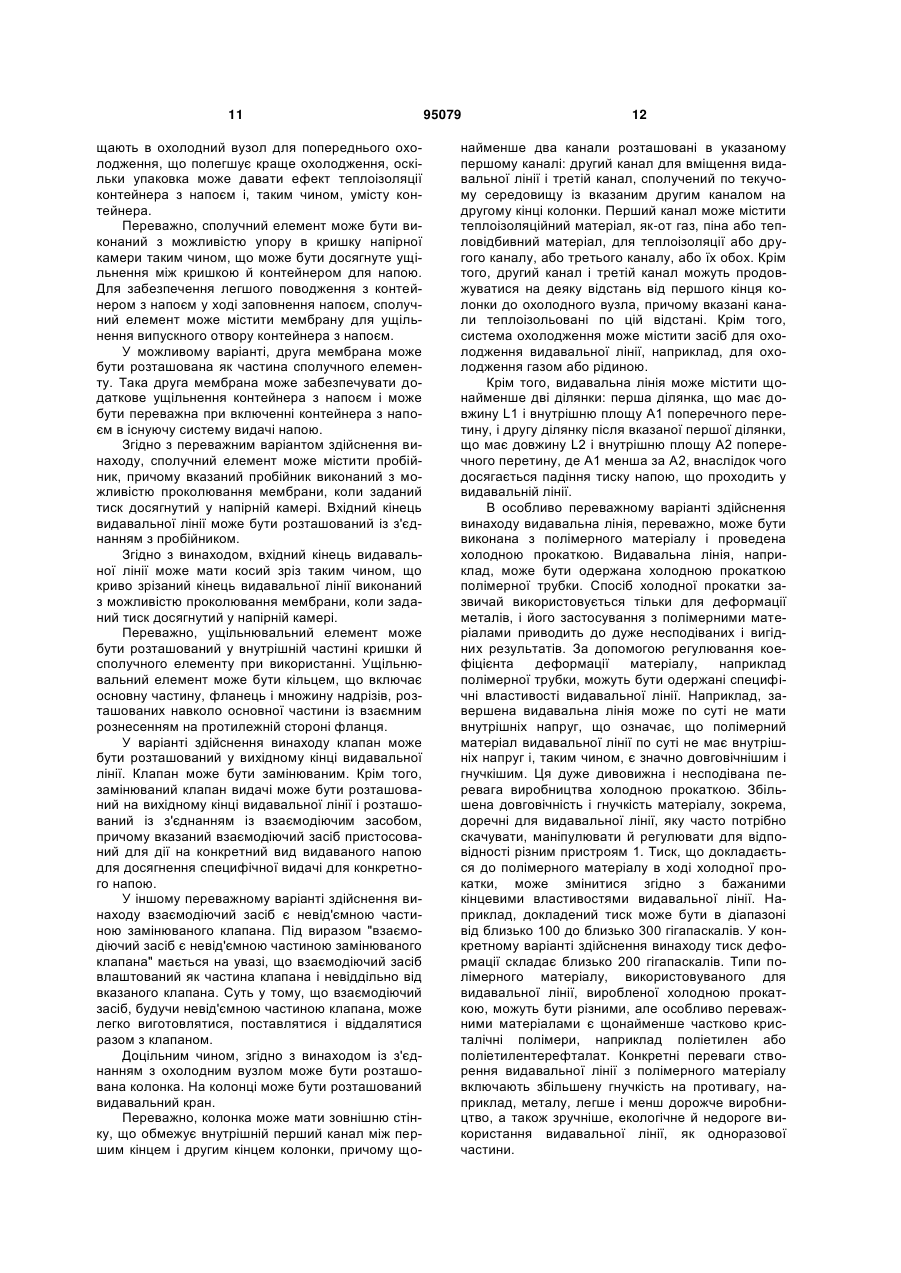

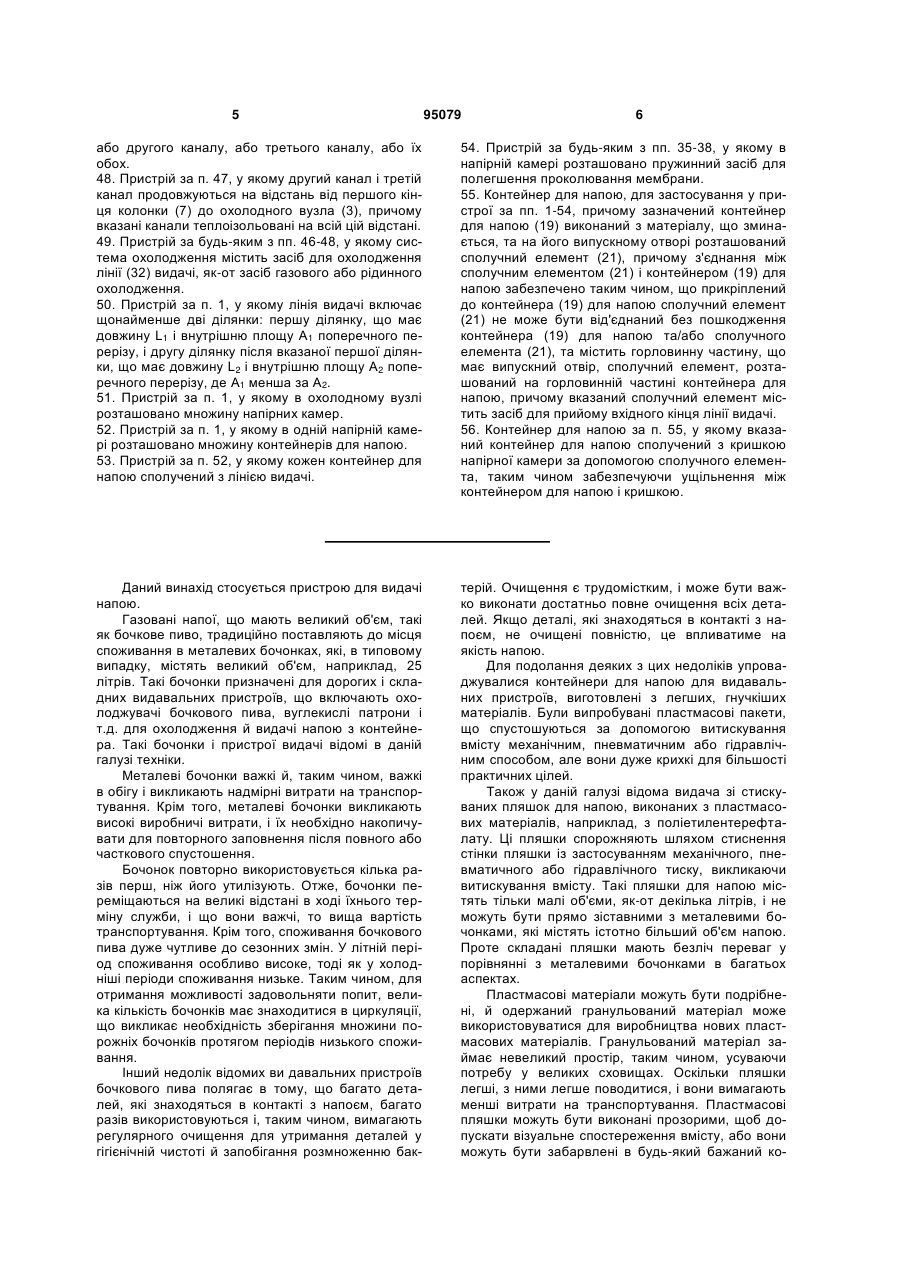

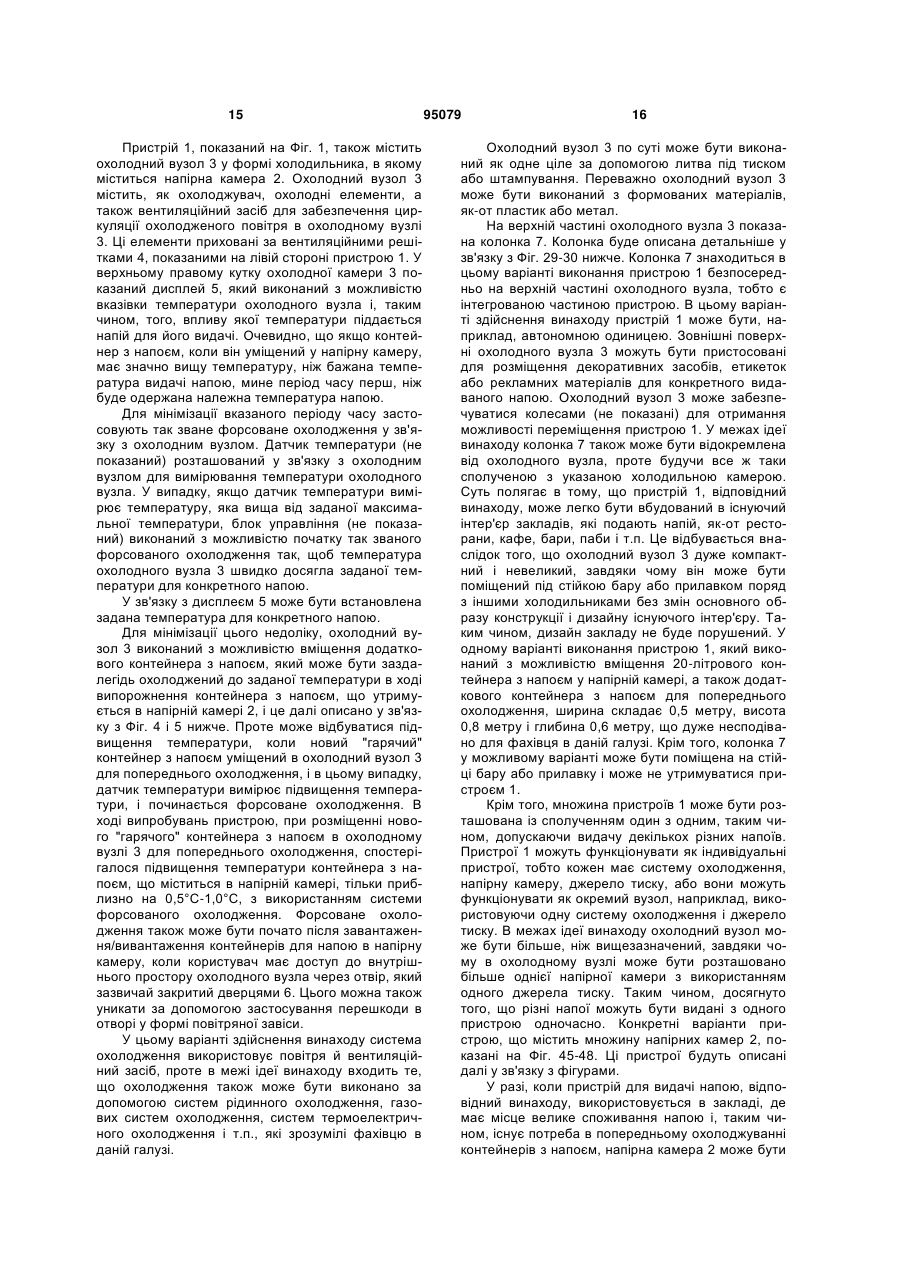

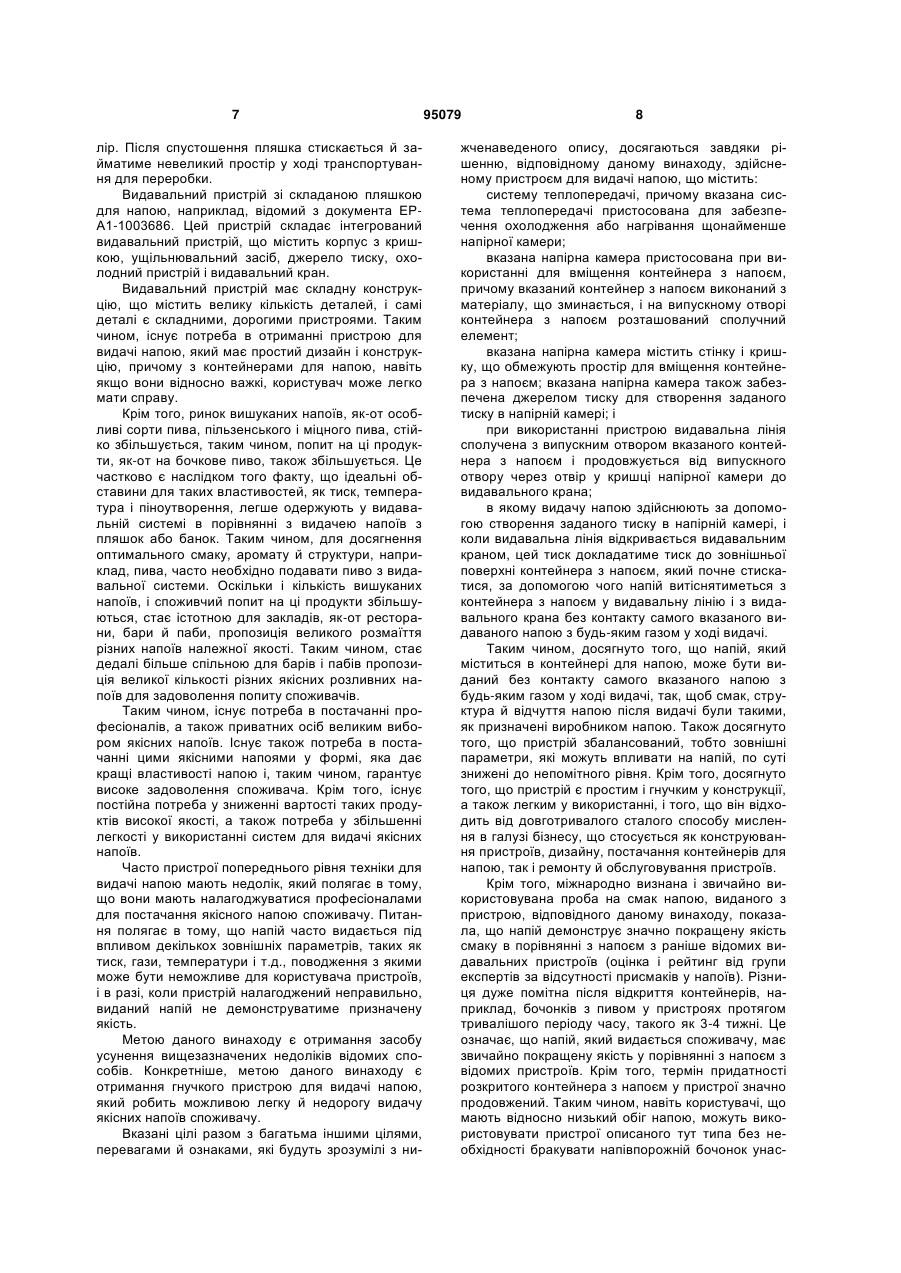

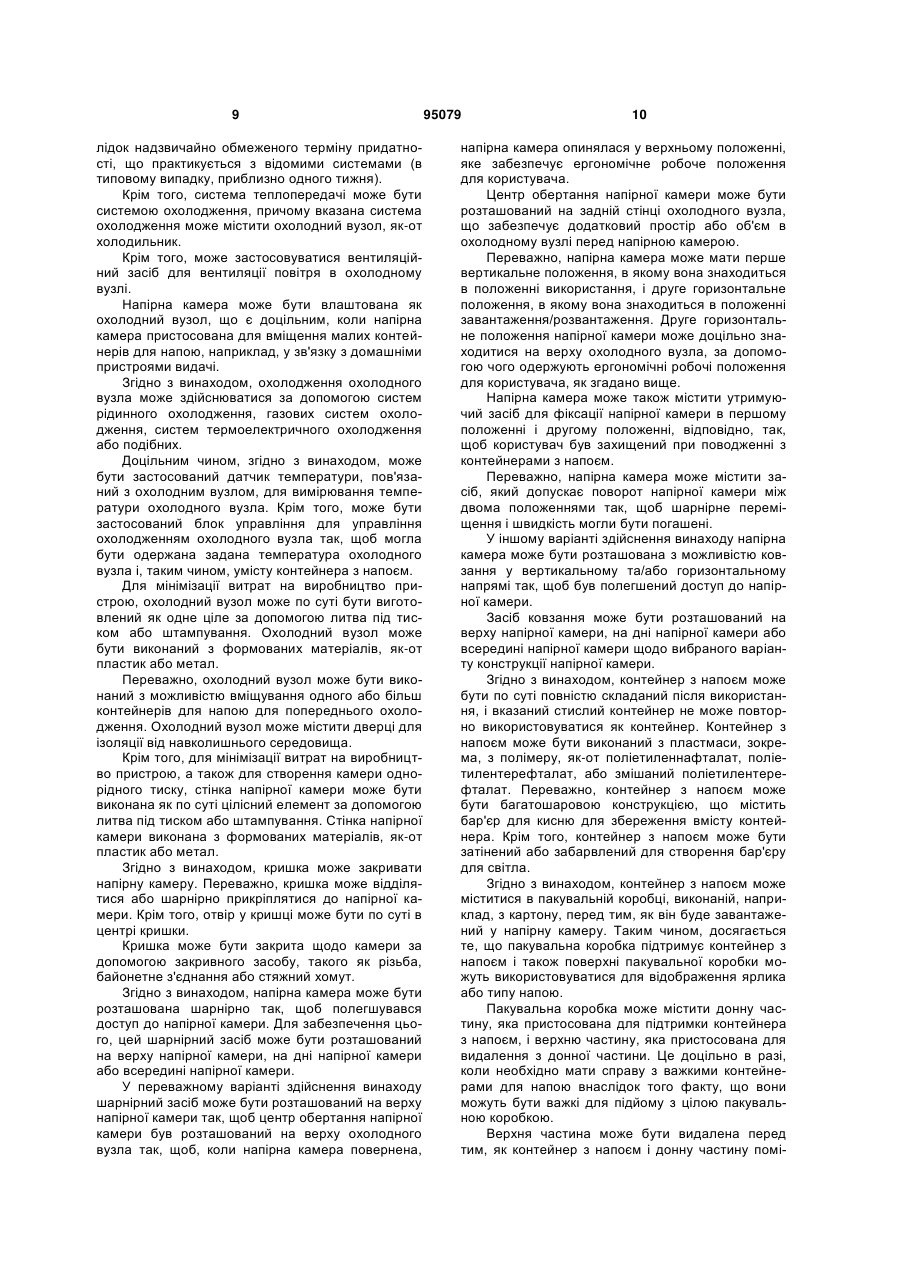

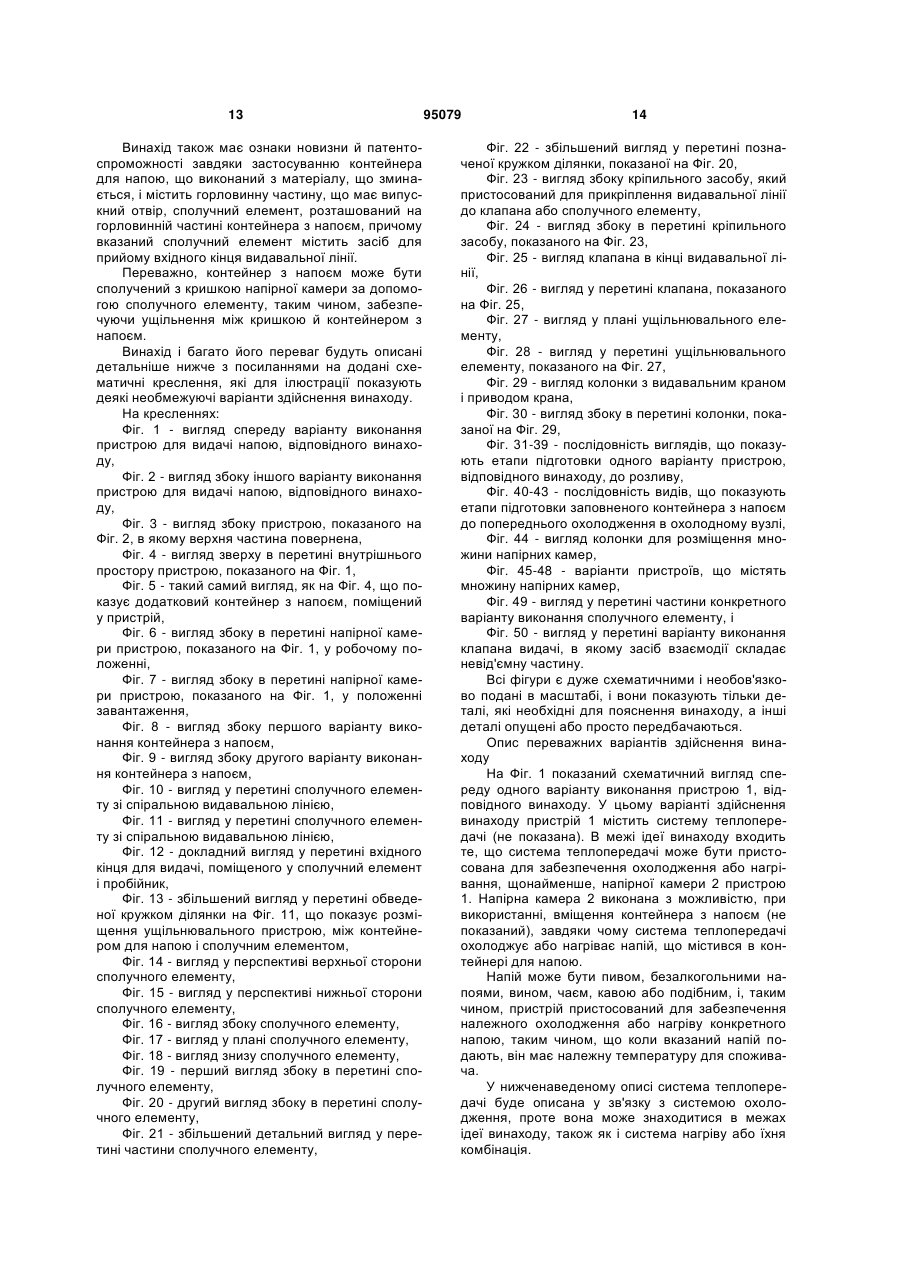

1. Пристрій (1, 1') ДЛЯ видачі напою, що містить: систему теплопередачі для забезпечення охолодження або нагрівання щонайменше напірної камери (2), причому згадана система теплопередачі є системою охолодження, яка містить охолодний вузол (3), такий як холодильник, та вентиляційний засіб, пристосований для подачі повітря в охолодний вузол (3), причому напірна камера (2) виконана з можливістю вміщення контейнера (19) для напою, при цьому контейнер (19) для напою виконаний з матеріалу, що зминається, а на випускному отворі контейнера для напою (19) розташований сполучний елемент (21), напірна камера (2) містить стінку (8) і кришку (9), утворюючі простір для вміщення контейнера (19) для напою, напірна камера (2) також забезпечена джерелом тиску для створення заданого тиску в напірній камері (2), і лінія видачі (32) сполучена з випускним отвором контейнера (19) для напою й продовжується від випускного отвору через отвір у 2 (19) 1 3 12. Пристрій за будь-яким з попередніх пунктів, у якому напірна камера (2) закрита кришкою (9). 13. Пристрій за п. 1, у якому кришка (9) може відділятися від напірної камери (2) або шарнірно прикріплена до неї. 14. Пристрій за п. 1, у якому отвір у кришці (9) знаходиться в центрі кришки (9). 15. Пристрій за п. 12, у якому кришка (9) закривається щодо напірної камери (2) за допомогою замикаючого засобу, такого як різьба, байонетне з'єднання або стяжний хомут. 16. Пристрій за п. 1, забезпечений блоком управління тиском, сполученим з указаними джерелом тиску й напірною камерою (2). 17. Пристрій за п. 1, у якому напірна камера (2) встановлена з можливістю повороту, щоб полегшити доступ у напірну камеру (2). 18. Пристрій за п. 17, у якому шарнірний засіб розташований зверху напірної камери (2), на дні напірної камери (2) або всередині напірної камери (2). 19. Пристрій за п. 18, у якому шарнірний засіб розташований зверху напірної камери (2) таким чином, що центр обертання напірної камери (2) розташований зверху охолодного вузла (3). 20. Пристрій за п. 19, в якому центр обертання напірної камери (2) розташований на задній стінці охолодного вузла (3). 21. Пристрій за будь-яким з пп. 17-20, в якому напірна камера має перше вертикальне положення, в якому вона знаходиться в положенні використання, і друге горизонтальне положення, в якому вона знаходиться в положенні завантаження/розвантаження. 22. Пристрій за п. 21, в якому друге горизонтальне положення напірної камери (2) знаходиться зверху охолодного вузла (3). 23. Пристрій за пп. 21 та/або 22, у якому напірна камера (2) містить утримуючий засіб для фіксації напірної камери (2) в першому положенні і другому положенні, відповідно. 24. Пристрій за пп. 21-23, у якому напірна камера (2) містить засіб, який дозволяє повертання напірної камери (2) між двома положеннями. 25. Пристрій за п. 1, у якому напірна камера (2) розташована з можливістю ковзання у вертикальному та/або горизонтальному напрямах. 26. Пристрій за п. 25, у якому зверху напірної камери (2) розташовано засіб ковзання на дні напірної камери (2) або всередині напірної камери (2). 27. Пристрій за п. 1, у якому контейнер (19) для напою повністю стискається після використання, а стиснутий контейнер не використовують повторно. 28. Пристрій за п. 27, у якому контейнер (19) для напою виконаний з пластмаси, зокрема полімеру, такого як поліетиленнафталат або поліетилентерефталат, або змішаний поліетилентерефталат. 29. Пристрій за п. 27 або 28, у якому контейнер (19) для напою має багатошарову конструкцію, що містить бар'єр для кисню для збереження напою, що міститься в контейнері. 30. Пристрій за будь-яким з пп. 27-29, в якому контейнер (19) для напою є кольоровим або забарвленим для створення бар'єра для світла. 31. Пристрій за будь-яким з пп. 27-30, в якому контейнер (19) для напою міститься всередині паку 95079 4 вальної коробки (20), наприклад картонної, перед його завантаженням у напірну камеру (2). 32. Пристрій за п. 31, в якому пакувальна коробка (20) містить донну частину (73), яка пристосована для підтримки контейнера (19) для напою, і верхню частину (72), яка пристосована для відділення від донної частини (73). 33. Пристрій за п. 32, у якому верхню частину (72) видаляють перед тим, як контейнер (19) для напою і донну частину (73) поміщають в охолодний вузол (3) для попереднього охолодження. 34. Пристрій за п. 1, у якому сполучний елемент (21) виконаний з можливістю упору в кришку (9) напірної камери (2), щоб забезпечити ущільнення між кришкою (9) і контейнером (19) для напою. 35. Пристрій за п. 34, у якому сполучний елемент (21) містить мембрану (37) для ущільнення випускного отвору контейнера (19) для напою. 36. Пристрій за п. 35, у якому сполучний елемент (21) містить пробійник (36), причому вказаний пробійник (36) виконаний з можливістю проколювання мембрани (37), коли в напірній камері (2) одержано заданий тиск. 37. Пристрій за п. 36, у якому вхідний кінець лінії (32) видачі сполучений з пробійником (36). 38. Пристрій за п. 35, у якому вхідний кінець лінії (32) видачі криво зрізаний таким чином, що криво зрізаний кінець лінії (32) видачі виконаний з можливістю проколювання мембрани (37), коли в напірній камері (2) досягнутий заданий тиск. 39. Пристрій за п. 35, у якому у внутрішній частині кришки (9) і сполучного елемента (21) при використанні розташований ущільнювальний елемент. 40. Пристрій за п. 39, в якому ущільнювальний елемент є кільцем, що містить основну частину, фланець і множину надрізів, розташованих навколо основної частини із взаємним рознесенням на протилежній стороні фланця. 41. Пристрій за п. 1, у якому клапан видачі розташований на вихідному кінці лінії видачі. 42. Пристрій за п. 41, в якому клапан видачі є замінюваним. 43. Пристрій за п. 42, у якому замінюваний клапан видачі розташований на наступному за потоком кінці лінії (32) видачі і сполучений із взаємодіючим засобом, причому вказаний взаємодіючий засіб пристосований для дії на певний вид видаваного напою для забезпечення видачі, відповідної даному напою. 44. Пристрій за п. 1, у якому колонка (7) сполучена з охолодним вузлом (3). 45. Пристрій за п. 44, у якому на колонці (7) є кран видачі. 46. Пристрій за п. 44 або 45, у якому колонка (7) має зовнішню стінку, що обмежує внутрішній перший канал між першим кінцем і другим кінцем колонки, причому щонайменше два канали розташовані в указаному першому каналі: другий канал для розміщення лінії видачі і третій канал, сполучений по текучому середовищу з указаним другим каналом на другому кінці колонки (7). 47. Пристрій за п. 46, у якому перший канал містить теплоізолюючий матеріал, такий як газ, піна або тепловідбивний матеріал, для теплоізоляції 5 95079 6 або другого каналу, або третього каналу, або їх обох. 48. Пристрій за п. 47, у якому другий канал і третій канал продовжуються на відстань від першого кінця колонки (7) до охолодного вузла (3), причому вказані канали теплоізольовані на всій цій відстані. 49. Пристрій за будь-яким з пп. 46-48, у якому система охолодження містить засіб для охолодження лінії (32) видачі, як-от засіб газового або рідинного охолодження. 50. Пристрій за п. 1, у якому лінія видачі включає щонайменше дві ділянки: першу ділянку, що має довжину L1 і внутрішню площу А1 поперечного перерізу, і другу ділянку після вказаної першої ділянки, що має довжину L2 і внутрішню площу А2 поперечного перерізу, де А1 менша за А2. 51. Пристрій за п. 1, у якому в охолодному вузлі розташовано множину напірних камер. 52. Пристрій за п. 1, у якому в одній напірній камері розташовано множину контейнерів для напою. 53. Пристрій за п. 52, у якому кожен контейнер для напою сполучений з лінією видачі. 54. Пристрій за будь-яким з пп. 35-38, у якому в напірній камері розташовано пружинний засіб для полегшення проколювання мембрани. 55. Контейнер для напою, для застосування у пристрої за пп. 1-54, причому зазначений контейнер для напою (19) виконаний з матеріалу, що зминається, та на його випускному отворі розташований сполучний елемент (21), причому з'єднання між сполучним елементом (21) і контейнером (19) для напою забезпечено таким чином, що прикріплений до контейнера (19) для напою сполучний елемент (21) не може бути від'єднаний без пошкодження контейнера (19) для напою та/або сполучного елемента (21), та містить горловинну частину, що має випускний отвір, сполучний елемент, розташований на горловинній частині контейнера для напою, причому вказаний сполучний елемент містить засіб для прийому вхідного кінця лінії видачі. 56. Контейнер для напою за п. 55, у якому вказаний контейнер для напою сполучений з кришкою напірної камери за допомогою сполучного елемента, таким чином забезпечуючи ущільнення між контейнером для напою і кришкою. Даний винахід стосується пристрою для видачі напою. Газовані напої, що мають великий об'єм, такі як бочкове пиво, традиційно поставляють до місця споживання в металевих бочонках, які, в типовому випадку, містять великий об'єм, наприклад, 25 літрів. Такі бочонки призначені для дорогих і складних видавальних пристроїв, що включають охолоджувачі бочкового пива, вуглекислі патрони і т.д. для охолодження й видачі напою з контейнера. Такі бочонки і пристрої видачі відомі в даній галузі техніки. Металеві бочонки важкі й, таким чином, важкі в обігу і викликають надмірні витрати на транспортування. Крім того, металеві бочонки викликають високі виробничі витрати, і їх необхідно накопичувати для повторного заповнення після повного або часткового спустошення. Бочонок повторно використовується кілька разів перш, ніж його утилізують. Отже, бочонки переміщаються на великі відстані в ході їхнього терміну служби, і що вони важчі, то вища вартість транспортування. Крім того, споживання бочкового пива дуже чутливе до сезонних змін. У літній період споживання особливо високе, тоді як у холодніші періоди споживання низьке. Таким чином, для отримання можливості задовольняти попит, велика кількість бочонків має знаходитися в циркуляції, що викликає необхідність зберігання множини порожніх бочонків протягом періодів низького споживання. Інший недолік відомих ви давальних пристроїв бочкового пива полягає в тому, що багато деталей, які знаходяться в контакті з напоєм, багато разів використовуються і, таким чином, вимагають регулярного очищення для утримання деталей у гігієнічній чистоті й запобігання розмноженню бак терій. Очищення є трудомістким, і може бути важко виконати достатньо повне очищення всіх деталей. Якщо деталі, які знаходяться в контакті з напоєм, не очищені повністю, це впливатиме на якість напою. Для подолання деяких з цих недоліків упроваджувалися контейнери для напою для видавальних пристроїв, виготовлені з легших, гнучкіших матеріалів. Були випробувані пластмасові пакети, що спустошуються за допомогою витискування вмісту механічним, пневматичним або гідравлічним способом, але вони дуже крихкі для більшості практичних цілей. Також у даній галузі відома видача зі стискуваних пляшок для напою, виконаних з пластмасових матеріалів, наприклад, з поліетилентерефталату. Ці пляшки спорожняють шляхом стиснення стінки пляшки із застосуванням механічного, пневматичного або гідравлічного тиску, викликаючи витискування вмісту. Такі пляшки для напою містять тільки малі об'єми, як-от декілька літрів, і не можуть бути прямо зіставними з металевими бочонками, які містять істотно більший об'єм напою. Проте складані пляшки мають безліч переваг у порівнянні з металевими бочонками в багатьох аспектах. Пластмасові матеріали можуть бути подрібнені, й одержаний гранульований матеріал може використовуватися для виробництва нових пластмасових матеріалів. Гранульований матеріал займає невеликий простір, таким чином, усуваючи потребу у великих сховищах. Оскільки пляшки легші, з ними легше поводитися, і вони вимагають менші витрати на транспортування. Пластмасові пляшки можуть бути виконані прозорими, щоб допускати візуальне спостереження вмісту, або вони можуть бути забарвлені в будь-який бажаний ко 7 лір. Після спустошення пляшка стискається й займатиме невеликий простір у ході транспортування для переробки. Видавальний пристрій зі складаною пляшкою для напою, наприклад, відомий з документа ЕРА1-1003686. Цей пристрій складає інтегрований видавальний пристрій, що містить корпус з кришкою, ущільнювальний засіб, джерело тиску, охолодний пристрій і видавальний кран. Видавальний пристрій має складну конструкцію, що містить велику кількість деталей, і самі деталі є складними, дорогими пристроями. Таким чином, існує потреба в отриманні пристрою для видачі напою, який має простий дизайн і конструкцію, причому з контейнерами для напою, навіть якщо вони відносно важкі, користувач може легко мати справу. Крім того, ринок вишуканих напоїв, як-от особливі сорти пива, пільзенського і міцного пива, стійко збільшується, таким чином, попит на ці продукти, як-от на бочкове пиво, також збільшується. Це частково є наслідком того факту, що ідеальні обставини для таких властивостей, як тиск, температура і піноутворення, легше одержують у видавальній системі в порівнянні з видачею напоїв з пляшок або банок. Таким чином, для досягнення оптимального смаку, аромату й структури, наприклад, пива, часто необхідно подавати пиво з видавальної системи. Оскільки і кількість вишуканих напоїв, і споживчий попит на ці продукти збільшуються, стає істотною для закладів, як-от ресторани, бари й паби, пропозиція великого розмаїття різних напоїв належної якості. Таким чином, стає дедалі більше спільною для барів і пабів пропозиція великої кількості різних якісних розливних напоїв для задоволення попиту споживачів. Таким чином, існує потреба в постачанні професіоналів, а також приватних осіб великим вибором якісних напоїв. Існує також потреба в постачанні цими якісними напоями у формі, яка дає кращі властивості напою і, таким чином, гарантує високе задоволення споживача. Крім того, існує постійна потреба у зниженні вартості таких продуктів високої якості, а також потреба у збільшенні легкості у використанні систем для видачі якісних напоїв. Часто пристрої попереднього рівня техніки для видачі напою мають недолік, який полягає в тому, що вони мають налагоджуватися професіоналами для постачання якісного напою споживачу. Питання полягає в тому, що напій часто видається під впливом декількох зовнішніх параметрів, таких як тиск, гази, температури і т.д., поводження з якими може бути неможливе для користувача пристроїв, і в разі, коли пристрій налагоджений неправильно, виданий напій не демонструватиме призначену якість. Метою даного винаходу є отримання засобу усунення вищезазначених недоліків відомих способів. Конкретніше, метою даного винаходу є отримання гнучкого пристрою для видачі напою, який робить можливою легку й недорогу видачу якісних напоїв споживачу. Вказані цілі разом з багатьма іншими цілями, перевагами й ознаками, які будуть зрозумілі з ни 95079 8 жченаведеного опису, досягаються завдяки рішенню, відповідному даному винаходу, здійсненому пристроєм для видачі напою, що містить: систему теплопередачі, причому вказана система теплопередачі пристосована для забезпечення охолодження або нагрівання щонайменше напірної камери; вказана напірна камера пристосована при використанні для вміщення контейнера з напоєм, причому вказаний контейнер з напоєм виконаний з матеріалу, що зминається, і на випускному отворі контейнера з напоєм розташований сполучний елемент; вказана напірна камера містить стінку і кришку, що обмежують простір для вміщення контейнера з напоєм; вказана напірна камера також забезпечена джерелом тиску для створення заданого тиску в напірній камері; і при використанні пристрою видавальна лінія сполучена з випускним отвором вказаного контейнера з напоєм і продовжується від випускного отвору через отвір у кришці напірної камери до видавального крана; в якому видачу напою здійснюють за допомогою створення заданого тиску в напірній камері, і коли видавальна лінія відкривається видавальним краном, цей тиск докладатиме тиск до зовнішньої поверхні контейнера з напоєм, який почне стискатися, за допомогою чого напій витіснятиметься з контейнера з напоєм у видавальну лінію і з видавального крана без контакту самого вказаного видаваного напою з будь-яким газом у ході видачі. Таким чином, досягнуто того, що напій, який міститься в контейнері для напою, може бути виданий без контакту самого вказаного напою з будь-яким газом у ході видачі, так, щоб смак, структура й відчуття напою після видачі були такими, як призначені виробником напою. Також досягнуто того, що пристрій збалансований, тобто зовнішні параметри, які можуть впливати на напій, по суті знижені до непомітного рівня. Крім того, досягнуто того, що пристрій є простим і гнучким у конструкції, а також легким у використанні, і того, що він відходить від довготривалого сталого способу мислення в галузі бізнесу, що стосується як конструювання пристроїв, дизайну, постачання контейнерів для напою, так і ремонту й обслуговування пристроїв. Крім того, міжнародно визнана і звичайно використовувана проба на смак напою, виданого з пристрою, відповідного даному винаходу, показала, що напій демонструє значно покращену якість смаку в порівнянні з напоєм з раніше відомих видавальних пристроїв (оцінка і рейтинг від групи експертів за відсутності присмаків у напоїв). Різниця дуже помітна після відкриття контейнерів, наприклад, бочонків з пивом у пристроях протягом тривалішого періоду часу, такого як 3-4 тижні. Це означає, що напій, який видається споживачу, має звичайно покращену якість у порівнянні з напоєм з відомих пристроїв. Крім того, термін придатності розкритого контейнера з напоєм у пристрої значно продовжений. Таким чином, навіть користувачі, що мають відносно низький обіг напою, можуть використовувати пристрої описаного тут типа без необхідності бракувати напівпорожній бочонок унас 9 лідок надзвичайно обмеженого терміну придатності, що практикується з відомими системами (в типовому випадку, приблизно одного тижня). Крім того, система теплопередачі може бути системою охолодження, причому вказана система охолодження може містити охолодний вузол, як-от холодильник. Крім того, може застосовуватися вентиляційний засіб для вентиляції повітря в охолодному вузлі. Напірна камера може бути влаштована як охолодний вузол, що є доцільним, коли напірна камера пристосована для вміщення малих контейнерів для напою, наприклад, у зв'язку з домашніми пристроями видачі. Згідно з винаходом, охолодження охолодного вузла може здійснюватися за допомогою систем рідинного охолодження, газових систем охолодження, систем термоелектричного охолодження або подібних. Доцільним чином, згідно з винаходом, може бути застосований датчик температури, пов'язаний з охолодним вузлом, для вимірювання температури охолодного вузла. Крім того, може бути застосований блок управління для управління охолодженням охолодного вузла так, щоб могла бути одержана задана температура охолодного вузла і, таким чином, умісту контейнера з напоєм. Для мінімізації витрат на виробництво пристрою, охолодний вузол може по суті бути виготовлений як одне ціле за допомогою литва під тиском або штампування. Охолодний вузол може бути виконаний з формованих матеріалів, як-от пластик або метал. Переважно, охолодний вузол може бути виконаний з можливістю вміщування одного або більш контейнерів для напою для попереднього охолодження. Охолодний вузол може містити дверці для ізоляції від навколишнього середовища. Крім того, для мінімізації витрат на виробництво пристрою, а також для створення камери однорідного тиску, стінка напірної камери може бути виконана як по суті цілісний елемент за допомогою литва під тиском або штампування. Стінка напірної камери виконана з формованих матеріалів, як-от пластик або метал. Згідно з винаходом, кришка може закривати напірну камеру. Переважно, кришка може відділятися або шарнірно прикріплятися до напірної камери. Крім того, отвір у кришці може бути по суті в центрі кришки. Кришка може бути закрита щодо камери за допомогою закривного засобу, такого як різьба, байонетне з'єднання або стяжний хомут. Згідно з винаходом, напірна камера може бути розташована шарнірно так, щоб полегшувався доступ до напірної камери. Для забезпечення цього, цей шарнірний засіб може бути розташований на верху напірної камери, на дні напірної камери або всередині напірної камери. У переважному варіанті здійснення винаходу шарнірний засіб може бути розташований на верху напірної камери так, щоб центр обертання напірної камери був розташований на верху охолодного вузла так, щоб, коли напірна камера повернена, 95079 10 напірна камера опинялася у верхньому положенні, яке забезпечує ергономічне робоче положення для користувача. Центр обертання напірної камери може бути розташований на задній стінці охолодного вузла, що забезпечує додатковий простір або об'єм в охолодному вузлі перед напірною камерою. Переважно, напірна камера може мати перше вертикальне положення, в якому вона знаходиться в положенні використання, і друге горизонтальне положення, в якому вона знаходиться в положенні завантаження/розвантаження. Друге горизонтальне положення напірної камери може доцільно знаходитися на верху охолодного вузла, за допомогою чого одержують ергономічні робочі положення для користувача, як згадано вище. Напірна камера може також містити утримуючий засіб для фіксації напірної камери в першому положенні і другому положенні, відповідно, так, щоб користувач був захищений при поводженні з контейнерами з напоєм. Переважно, напірна камера може містити засіб, який допускає поворот напірної камери між двома положеннями так, щоб шарнірне переміщення і швидкість могли бути погашені. У іншому варіанті здійснення винаходу напірна камера може бути розташована з можливістю ковзання у вертикальному та/або горизонтальному напрямі так, щоб був полегшений доступ до напірної камери. Засіб ковзання може бути розташований на верху напірної камери, на дні напірної камери або всередині напірної камери щодо вибраного варіанту конструкції напірної камери. Згідно з винаходом, контейнер з напоєм може бути по суті повністю складаний після використання, і вказаний стислий контейнер не може повторно використовуватися як контейнер. Контейнер з напоєм може бути виконаний з пластмаси, зокрема, з полімеру, як-от поліетиленнафталат, поліетилентерефталат, або змішаний поліетилентерефталат. Переважно, контейнер з напоєм може бути багатошаровою конструкцією, що містить бар'єр для кисню для збереження вмісту контейнера. Крім того, контейнер з напоєм може бути затінений або забарвлений для створення бар'єру для світла. Згідно з винаходом, контейнер з напоєм може міститися в пакувальній коробці, виконаній, наприклад, з картону, перед тим, як він буде завантажений у напірну камеру. Таким чином, досягається те, що пакувальна коробка підтримує контейнер з напоєм і також поверхні пакувальної коробки можуть використовуватися для відображення ярлика або типу напою. Пакувальна коробка може містити донну частину, яка пристосована для підтримки контейнера з напоєм, і верхню частину, яка пристосована для видалення з донної частини. Це доцільно в разі, коли необхідно мати справу з важкими контейнерами для напою внаслідок того факту, що вони можуть бути важкі для підйому з цілою пакувальною коробкою. Верхня частина може бути видалена перед тим, як контейнер з напоєм і донну частину помі 11 щають в охолодний вузол для попереднього охолодження, що полегшує краще охолодження, оскільки упаковка може давати ефект теплоізоляції контейнера з напоєм і, таким чином, умісту контейнера. Переважно, сполучний елемент може бути виконаний з можливістю упору в кришку напірної камери таким чином, що може бути досягнуте ущільнення між кришкою й контейнером для напою. Для забезпечення легшого поводження з контейнером з напоєм у ході заповнення напоєм, сполучний елемент може містити мембрану для ущільнення випускного отвору контейнера з напоєм. У можливому варіанті, друга мембрана може бути розташована як частина сполучного елементу. Така друга мембрана може забезпечувати додаткове ущільнення контейнера з напоєм і може бути переважна при включенні контейнера з напоєм в існуючу систему видачі напою. Згідно з переважним варіантом здійснення винаходу, сполучний елемент може містити пробійник, причому вказаний пробійник виконаний з можливістю проколювання мембрани, коли заданий тиск досягнутий у напірній камері. Вхідний кінець видавальної лінії може бути розташований із з'єднанням з пробійником. Згідно з винаходом, вхідний кінець видавальної лінії може мати косий зріз таким чином, що криво зрізаний кінець видавальної лінії виконаний з можливістю проколювання мембрани, коли заданий тиск досягнутий у напірній камері. Переважно, ущільнювальний елемент може бути розташований у внутрішній частині кришки й сполучного елементу при використанні. Ущільнювальний елемент може бути кільцем, що включає основну частину, фланець і множину надрізів, розташованих навколо основної частини із взаємним рознесенням на протилежній стороні фланця. У варіанті здійснення винаходу клапан може бути розташований у вихідному кінці видавальної лінії. Клапан може бути замінюваним. Крім того, замінюваний клапан видачі може бути розташований на вихідному кінці видавальної лінії і розташований із з'єднанням із взаємодіючим засобом, причому вказаний взаємодіючий засіб пристосований для дії на конкретний вид видаваного напою для досягнення специфічної видачі для конкретного напою. У іншому переважному варіанті здійснення винаходу взаємодіючий засіб є невід'ємною частиною замінюваного клапана. Під виразом "взаємодіючий засіб є невід'ємною частиною замінюваного клапана" мається на увазі, що взаємодіючий засіб влаштований як частина клапана і невіддільно від вказаного клапана. Суть у тому, що взаємодіючий засіб, будучи невід'ємною частиною клапана, може легко виготовлятися, поставлятися і віддалятися разом з клапаном. Доцільним чином, згідно з винаходом із з'єднанням з охолодним вузлом може бути розташована колонка. На колонці може бути розташований видавальний кран. Переважно, колонка може мати зовнішню стінку, що обмежує внутрішній перший канал між першим кінцем і другим кінцем колонки, причому що 95079 12 найменше два канали розташовані в указаному першому каналі: другий канал для вміщення видавальної лінії і третій канал, сполучений по текучому середовищу із вказаним другим каналом на другому кінці колонки. Перший канал може містити теплоізоляційний матеріал, як-от газ, піна або тепловідбивний матеріал, для теплоізоляції або другого каналу, або третього каналу, або їх обох. Крім того, другий канал і третій канал можуть продовжуватися на деяку відстань від першого кінця колонки до охолодного вузла, причому вказані канали теплоізольовані по цій відстані. Крім того, система охолодження може містити засіб для охолодження видавальної лінії, наприклад, для охолодження газом або рідиною. Крім того, видавальна лінія може містити щонайменше дві ділянки: перша ділянка, що має довжину L1 і внутрішню площу А1 поперечного перетину, і другу ділянку після вказаної першої ділянки, що має довжину L2 і внутрішню площу А2 поперечного перетину, де А1 менша за А2, внаслідок чого досягається падіння тиску напою, що проходить у видавальній лінії. В особливо переважному варіанті здійснення винаходу видавальна лінія, переважно, може бути виконана з полімерного матеріалу і проведена холодною прокаткою. Видавальна лінія, наприклад, може бути одержана холодною прокаткою полімерної трубки. Спосіб холодної прокатки зазвичай використовується тільки для деформації металів, і його застосування з полімерними матеріалами приводить до дуже несподіваних і вигідних результатів. За допомогою регулювання коефіцієнта деформації матеріалу, наприклад полімерної трубки, можуть бути одержані специфічні властивості видавальної лінії. Наприклад, завершена видавальна лінія може по суті не мати внутрішніх напруг, що означає, що полімерний матеріал видавальної лінії по суті не має внутрішніх напруг і, таким чином, є значно довговічнішим і гнучкішим. Ця дуже дивовижна і несподівана перевага виробництва холодною прокаткою. Збільшена довговічність і гнучкість матеріалу, зокрема, доречні для видавальної лінії, яку часто потрібно скачувати, маніпулювати й регулювати для відповідності різним пристроям 1. Тиск, що докладається до полімерного матеріалу в ході холодної прокатки, може змінитися згідно з бажаними кінцевими властивостями видавальної лінії. Наприклад, докладений тиск може бути в діапазоні від близько 100 до близько 300 гігапаскалів. У конкретному варіанті здійснення винаходу тиск деформації складає близько 200 гігапаскалів. Типи полімерного матеріалу, використовуваного для видавальної лінії, виробленої холодною прокаткою, можуть бути різними, але особливо переважними матеріалами є щонайменше частково кристалічні полімери, наприклад поліетилен або поліетилентерефталат. Конкретні переваги створення видавальної лінії з полімерного матеріалу включають збільшену гнучкість на противагу, наприклад, металу, легше і менш дорожче виробництво, а також зручніше, екологічне й недороге використання видавальної лінії, як одноразової частини. 13 Винахід також має ознаки новизни й патентоспроможності завдяки застосуванню контейнера для напою, що виконаний з матеріалу, що зминається, і містить горловинну частину, що має випускний отвір, сполучний елемент, розташований на горловинній частині контейнера з напоєм, причому вказаний сполучний елемент містить засіб для прийому вхідного кінця видавальної лінії. Переважно, контейнер з напоєм може бути сполучений з кришкою напірної камери за допомогою сполучного елементу, таким чином, забезпечуючи ущільнення між кришкою й контейнером з напоєм. Винахід і багато його переваг будуть описані детальніше нижче з посиланнями на додані схематичні креслення, які для ілюстрації показують деякі необмежуючі варіанти здійснення винаходу. На кресленнях: Фіг. 1 - вигляд спереду варіанту виконання пристрою для видачі напою, відповідного винаходу, Фіг. 2 - вигляд збоку іншого варіанту виконання пристрою для видачі напою, відповідного винаходу, Фіг. 3 - вигляд збоку пристрою, показаного на Фіг. 2, в якому верхня частина повернена, Фіг. 4 - вигляд зверху в перетині внутрішнього простору пристрою, показаного на Фіг. 1, Фіг. 5 - такий самий вигляд, як на Фіг. 4, що показує додатковий контейнер з напоєм, поміщений у пристрій, Фіг. 6 - вигляд збоку в перетині напірної камери пристрою, показаного на Фіг. 1, у робочому положенні, Фіг. 7 - вигляд збоку в перетині напірної камери пристрою, показаного на Фіг. 1, у положенні завантаження, Фіг. 8 - вигляд збоку першого варіанту виконання контейнера з напоєм, Фіг. 9 - вигляд збоку другого варіанту виконання контейнера з напоєм, Фіг. 10 - вигляд у перетині сполучного елементу зі спіральною видавальною лінією, Фіг. 11 - вигляд у перетині сполучного елементу зі спіральною видавальною лінією, Фіг. 12 - докладний вигляд у перетині вхідного кінця для видачі, поміщеного у сполучний елемент і пробійник, Фіг. 13 - збільшений вигляд у перетині обведеної кружком ділянки на Фіг. 11, що показує розміщення ущільнювального пристрою, між контейнером для напою і сполучним елементом, Фіг. 14 - вигляд у перспективі верхньої сторони сполучного елементу, Фіг. 15 - вигляд у перспективі нижньої сторони сполучного елементу, Фіг. 16 - вигляд збоку сполучного елементу, Фіг. 17 - вигляд у плані сполучного елементу, Фіг. 18 - вигляд знизу сполучного елементу, Фіг. 19 - перший вигляд збоку в перетині сполучного елементу, Фіг. 20 - другий вигляд збоку в перетині сполучного елементу, Фіг. 21 - збільшений детальний вигляд у перетині частини сполучного елементу, 95079 14 Фіг. 22 - збільшений вигляд у перетині позначеної кружком ділянки, показаної на Фіг. 20, Фіг. 23 - вигляд збоку кріпильного засобу, який пристосований для прикріплення видавальної лінії до клапана або сполучного елементу,Фіг. 24 - вигляд збоку в перетині кріпильного засобу, показаного на Фіг. 23, Фіг. 25 - вигляд клапана в кінці видавальної лінії, Фіг. 26 - вигляд у перетині клапана, показаного на Фіг. 25, Фіг. 27 - вигляд у плані ущільнювального елементу, Фіг. 28 - вигляд у перетині ущільнювального елементу, показаного на Фіг. 27, Фіг. 29 - вигляд колонки з видавальним краном і приводом крана, Фіг. 30 - вигляд збоку в перетині колонки, показаної на Фіг. 29, Фіг. 31-39 - послідовність виглядів, що показують етапи підготовки одного варіанту пристрою, відповідного винаходу, до розливу, Фіг. 40-43 - послідовність видів, що показують етапи підготовки заповненого контейнера з напоєм до попереднього охолодження в охолодному вузлі, Фіг. 44 - вигляд колонки для розміщення множини напірних камер, Фіг. 45-48 - варіанти пристроїв, що містять множину напірних камер, Фіг. 49 - вигляд у перетині частини конкретного варіанту виконання сполучного елементу, і Фіг. 50 - вигляд у перетині варіанту виконання клапана видачі, в якому засіб взаємодії складає невід'ємну частину. Всі фігури є дуже схематичними і необов'язково подані в масштабі, і вони показують тільки деталі, які необхідні для пояснення винаходу, а інші деталі опущені або просто передбачаються. Опис переважних варіантів здійснення винаходу На Фіг. 1 показаний схематичний вигляд спереду одного варіанту виконання пристрою 1, відповідного винаходу. У цьому варіанті здійснення винаходу пристрій 1 містить систему теплопередачі (не показана). В межі ідеї винаходу входить те, що система теплопередачі може бути пристосована для забезпечення охолодження або нагрівання, щонайменше, напірної камери 2 пристрою 1. Напірна камера 2 виконана з можливістю, при використанні, вміщення контейнера з напоєм (не показаний), завдяки чому система теплопередачі охолоджує або нагріває напій, що містився в контейнері для напою. Напій може бути пивом, безалкогольними напоями, вином, чаєм, кавою або подібним, і, таким чином, пристрій пристосований для забезпечення належного охолодження або нагріву конкретного напою, таким чином, що коли вказаний напій подають, він має належну температуру для споживача. У нижченаведеному описі система теплопередачі буде описана у зв'язку з системою охолодження, проте вона може знаходитися в межах ідеї винаходу, також як і система нагріву або їхня комбінація. 15 Пристрій 1, показаний на Фіг. 1, також містить охолодний вузол 3 у формі холодильника, в якому міститься напірна камера 2. Охолодний вузол 3 містить, як охолоджувач, охолодні елементи, а також вентиляційний засіб для забезпечення циркуляції охолодженого повітря в охолодному вузлі 3. Ці елементи приховані за вентиляційними решітками 4, показаними на лівій стороні пристрою 1. У верхньому правому кутку охолодної камери 3 показаний дисплей 5, який виконаний з можливістю вказівки температури охолодного вузла і, таким чином, того, впливу якої температури піддається напій для його видачі. Очевидно, що якщо контейнер з напоєм, коли він уміщений у напірну камеру, має значно вищу температуру, ніж бажана температура видачі напою, мине період часу перш, ніж буде одержана належна температура напою. Для мінімізації вказаного періоду часу застосовують так зване форсоване охолодження у зв'язку з охолодним вузлом. Датчик температури (не показаний) розташований у зв'язку з охолодним вузлом для вимірювання температури охолодного вузла. У випадку, якщо датчик температури вимірює температуру, яка вища від заданої максимальної температури, блок управління (не показаний) виконаний з можливістю початку так званого форсованого охолодження так, щоб температура охолодного вузла 3 швидко досягла заданої температури для конкретного напою. У зв'язку з дисплеєм 5 може бути встановлена задана температура для конкретного напою. Для мінімізації цього недоліку, охолодний вузол 3 виконаний з можливістю вміщення додаткового контейнера з напоєм, який може бути заздалегідь охолоджений до заданої температури в ході випорожнення контейнера з напоєм, що утримується в напірній камері 2, і це далі описано у зв'язку з Фіг. 4 і 5 нижче. Проте може відбуватися підвищення температури, коли новий "гарячий" контейнер з напоєм уміщений в охолодний вузол 3 для попереднього охолодження, і в цьому випадку, датчик температури вимірює підвищення температури, і починається форсоване охолодження. В ході випробувань пристрою, при розміщенні нового "гарячого" контейнера з напоєм в охолодному вузлі 3 для попереднього охолодження, спостерігалося підвищення температури контейнера з напоєм, що міститься в напірній камері, тільки приблизно на 0,5°С-1,0°С, з використанням системи форсованого охолодження. Форсоване охолодження також може бути почато після завантаження/вивантаження контейнерів для напою в напірну камеру, коли користувач має доступ до внутрішнього простору охолодного вузла через отвір, який зазвичай закритий дверцями 6. Цього можна також уникати за допомогою застосування перешкоди в отворі у формі повітряної завіси. У цьому варіанті здійснення винаходу система охолодження використовує повітря й вентиляційний засіб, проте в межі ідеї винаходу входить те, що охолодження також може бути виконано за допомогою систем рідинного охолодження, газових систем охолодження, систем термоелектричного охолодження і т.п., які зрозумілі фахівцю в даній галузі. 95079 16 Охолодний вузол 3 по суті може бути виконаний як одне ціле за допомогою литва під тиском або штампування. Переважно охолодний вузол 3 може бути виконаний з формованих матеріалів, як-от пластик або метал. На верхній частині охолодного вузла 3 показана колонка 7. Колонка буде описана детальніше у зв'язку з Фіг. 29-30 нижче. Колонка 7 знаходиться в цьому варіанті виконання пристрою 1 безпосередньо на верхній частині охолодного вузла, тобто є інтегрованою частиною пристрою. В цьому варіанті здійснення винаходу пристрій 1 може бути, наприклад, автономною одиницею. Зовнішні поверхні охолодного вузла 3 можуть бути пристосовані для розміщення декоративних засобів, етикеток або рекламних матеріалів для конкретного видаваного напою. Охолодний вузол 3 може забезпечуватися колесами (не показані) для отримання можливості переміщення пристрою 1. У межах ідеї винаходу колонка 7 також може бути відокремлена від охолодного вузла, проте будучи все ж таки сполученою з указаною холодильною камерою. Суть полягає в тому, що пристрій 1, відповідний винаходу, може легко бути вбудований в існуючий інтер'єр закладів, які подають напій, як-от ресторани, кафе, бари, паби і т.п. Це відбувається внаслідок того, що охолодний вузол 3 дуже компактний і невеликий, завдяки чому він може бути поміщений під стійкою бару або прилавком поряд з іншими холодильниками без змін основного образу конструкції і дизайну існуючого інтер'єру. Таким чином, дизайн закладу не буде порушений. У одному варіанті виконання пристрою 1, який виконаний з можливістю вміщення 20-літрового контейнера з напоєм у напірній камері, а також додаткового контейнера з напоєм для попереднього охолодження, ширина складає 0,5 метру, висота 0,8 метру і глибина 0,6 метру, що дуже несподівано для фахівця в даній галузі. Крім того, колонка 7 у можливому варіанті може бути поміщена на стійці бару або прилавку і може не утримуватися пристроєм 1. Крім того, множина пристроїв 1 може бути розташована із сполученням один з одним, таким чином, допускаючи видачу декількох різних напоїв. Пристрої 1 можуть функціонувати як індивідуальні пристрої, тобто кожен має систему охолодження, напірну камеру, джерело тиску, або вони можуть функціонувати як окремий вузол, наприклад, використовуючи одну систему охолодження і джерело тиску. В межах ідеї винаходу охолодний вузол може бути більше, ніж вищезазначений, завдяки чому в охолодному вузлі може бути розташовано більше однієї напірної камери з використанням одного джерела тиску. Таким чином, досягнуто того, що різні напої можуть бути видані з одного пристрою одночасно. Конкретні варіанти пристрою, що містить множину напірних камер 2, показані на Фіг. 45-48. Ці пристрої будуть описані далі у зв'язку з фігурами. У разі, коли пристрій для видачі напою, відповідний винаходу, використовується в закладі, де має місце велике споживання напою і, таким чином, існує потреба в попередньому охолоджуванні контейнерів з напоєм, напірна камера 2 може бути 17 виключена з охолодного вузла 3, внаслідок чого охолодний вузол 3, що стосується справи, може використовуватися для попереднього охолодження двох контейнерів з напоєм. Напірна камера 2 містить стінку 8 і кришку 9, що обмежують простір для вміщення контейнера з напоєм (не показаний). Напірна камера 2 також забезпечена джерелом тиску (не показаний) для створення заданого тиску в напірній камері 2. Крім того, в сполученні з указаним джерелом тиску і напірною камерою 2 може бути розташований вузол управління тиском. Кришка 9 у цьому варіанті здійснення винаходу може відділятися від напірної камери 2, проте в інших варіантах здійснення винаходу вона може шарнірно прикріплятися до напірної камери. Кришка 9 може бути замкнута щодо камери замикаючим засобом, таким як різьба, байонетне з'єднання або стяжний хомут і т.п. Крім того, кришка 9 містить отвір (не показано), який, переважно, знаходиться по суті в центрі кришки 9. Крім того, пристрій містить засіб 12 для поєднання отвору кришки 9 з отвором 12 каналу 13 видавальної лінії таким чином, що отвір кришки 9 може використовуватися як напрямний елемент для видавальної лінії (не показана). Кришка 9 і отвір каналу 13 видавальної лінії можуть містити сполучні засоби, причому вказані сполучні засоби відповідають один одному і пристосовані для прикріплення кришки до вказаного отвору каналу 13 видавальної лінії. Переважно сполучні засоби розташовані для співвісного поєднання отвору кришки 9 з отвором каналу 13 видавальної лінії. Переваги з цим варіантом конструкції будуть описані детально у зв'язку з Фіг. 31-39 нижче. Напірна камера 2 на Фіг. 1 показана в робочому положенні, яке в цьому варіанті здійснення винаходу аналогічне вертикальній орієнтації вказаної напірної камери 2. Кришка 9 вміщена на дні напірної камери 2 і містить ручку 10, яка полегшує поводження з напірною камерою 2. Послідовність етапів, які можуть бути виконані для заміни контейнера з напоєм у напірній камері, буде описана Фіг. 31-39 нижче. В межах ідеї винаходу напірна камера 2 може також бути доступна зверху, коли кришка 9 також розташована на верху напірної камери. В цьому випадку контейнер з напоєм завантажують у напірну камеру з отвором, орієнтованим вгору. Переважно, стінка напірної камери по суті виконана як одне ціле за допомогою литва під тиском або штампування. Стінка напірної камери може бути виконана з формованих матеріалів, таких як пластик або метал. Напірна камера 2 в цьому варіанті здійснення винаходу встановлена з можливістю повороту, щоб полегшити доступ до напірної камери. Для забезпечення обертання напірної камери 2, на верху напірної камери 2 розташовано шарнірний засіб 11. Поворот/обертання напірної камери буде описано на Фіг. 6-7 нижче. В межах ідеї винаходу шарнірний засіб також може бути розташований усередині або на дні напірної камери. Завдяки розташуванню шарнірного засобу 11 на верху напірної камери 2, досягають того, що 95079 18 центр обертання напірної камери 2 знаходиться на верху охолодного вузла 3. Коли центр обертання напірної камери 2 одночасно розташований на задній стінці охолодного вузла 3, досягається те, що існує додатковий об'єм в охолодному вузлі 3, коли напірна камера 2 знаходиться в положенні використання, і вказаний об'єм може вміщувати додатковий контейнер з напоєм для попереднього охолодження, як показано на Фіг. 5. Додаткова перевага полягає в тому, що, коли напірну камеру 2 повертають у горизонтальне положення завантаження/розвантаження, вона розташовується на верху охолодного вузла 3, що полегшує завантаження або вивантаження контейнерів з напоєм і забезпечує більш ергономічне робоче положення для користувача пристрою 1, і це особливо доцільно при поводженні з важкими контейнерами з напоєм, коли вони заповнені. Згідно з іншим варіантом конструкції (не показаний) пристрою 1, напірна камера може бути розташована з можливістю ковзання у вертикальному та/або горизонтальному напрямі. Вказаний засіб ковзання може бути розташований на верху напірної камери, на дні напірної камери або всередині напірної камери. Також у межах ідеї винаходу замість того, що кришка напірної камери забезпечує доступ усередину напірної камери, вся стінка напірної камери може підніматися як кришка і, таким чином, робити доступ можливим. Нижче будуть описані інші приклади (не показані) забезпечення доступу в напірну камеру. В одному прикладі (не показаний) напірна камера може бути встановлена з можливістю повороту на дні напірної камери. У разі, коли новий контейнер з напоєм має бути завантажений у напірну камеру, напірну камеру спочатку нахиляють так, щоб верхня частина напірної камери була розташована поза охолодним вузлом. В даному прикладі напірна камера може утримуватися конструкцією або затискним пристосуванням для контролю і підтримки напірної камери в ході нахилу. Після того, як верхня частина напірної камери розташована поза охолодним вузлом, кришку напірної камери піднімають. Кришку поміщають на підлогу, і порожній контейнер для напою вивантажують з напірної камери. Потім новий, переважно заздалегідь охолоджений контейнер з напоєм завантажують у напірну камеру, і кришку знову встановлюють на місце. Потім напірну камеру повертають на місце. У другому прикладі (не показаний) напірна камера розташована на санчатах, розташованих на дні напірної камери, як згадано вище. У зв'язку з санчатами, які пристосовані для руху в охолодний вузол і з нього по суті в горизонтальному напрямі, розташована вертикальна напрямна система. Переважно напрямна система може рухатися з указаними санчатами. У разі, коли новий контейнер з напоєм має бути завантажений у напірну камеру, напірну камеру витягають з охолодного вузла на санчатах. Кришку напірної камери потім піднімають на її напрямній системі. Коли кришка досягла заданої відстані, тобто відстані, яка є достатньо великою для вміщення нового контейнера з напоєм між піднятою кришкою і дном напірної камери, 19 порожній контейнер з напоєм видаляють, і новий заповнений контейнер з напоєм, переважно, заздалегідь охолоджений, поміщають на дно напірної камери. Після цього кришку поміщають на місце, і потім санчата зі знов завантаженою напірною камерою засувають в охолодний вузол. Слід зазначити, що напрямна система також може містити горизонтальну напрямну, розташовану на деякій відстані вище за санчата, по якій кришка може бути встановлена на напрямну систему й відтягнута з неї для, таким чином, отримання додаткового простору для користувача в ході розвантаження/завантаження контейнерів для напою. У третьому прикладі (не показаний) напірна камера поміщена на санчата на дні. В даному прикладі два дна напірної камери розташовані поряд одне з одним, і вертикальна колонка розташована між ними. Крім того, кришка напірної камери сполучена з колонкою за допомогою опори, яка пристосована для ковзання вгору і вниз по вказаній колонці. У разі, коли новий контейнер з напоєм має бути завантажений у напірну камеру, напірну камеру витягають з охолодного вузла на санчатах. Кришку напірної камери потім піднімають за допомогою колонки на задану відстань, що допускає вивантаження порожнього контейнера для напою. На сусідньому дні розташовують заздалегідь охолоджений контейнер з напоєм. Кришку потім повертають навколо колонки до заздалегідь охолодженого контейнера з напоєм і потім опускають на цей контейнер з напоєм. Потім на вільне дно завантажують новий контейнер з напоєм для попереднього охолодження. Нарешті санчата засувають назад в охолодний вузол. На Фіг. 2 показаний збоку інший варіант виконання пристрою 1', відповідного винаходу. Цей варіант здійснення винаходу показує домашній видавальний пристрій, у якому напірна камера (не показана) може містити контейнер з напоєм, що вміщує приблизно 5 літрів. Пристрій 1' тут показаний у положенні використання, готовим для видачі напою в склянку. Внаслідок компактності цього пристрою 1', напірна камера влаштована як така, що також є охолодним вузлом. Охолодження напірної камери здійснюється в цьому варіанті здійснення винаходу системою термоелектричного охолодження, проте можуть застосовуватися інші типи охолодження. Для видачі напою, у сполученні з вихідним кінцем 16 видавальної лінії (не показана) розташований привід 15 крана. Пристрій 1' містить верхню частину 17 і донну частину 18. На Фіг. 3 показано пристрій 1', показаний на Фіг. 2, в положенні завантаження. У цьому положенні верхня частина 17 повернена від донної частини 18. Коли верхня частина 17 повернена, джерело тиску (не показане) від'єднане від напірної камери, яка міститься на верху 17. Потім можна відкрити напірну камеру і вивантажити порожній контейнер для напою і завантажити новий заповнений контейнер. Цей пристрій 1' не пристосований для вміщення додаткового контейнера з напоєм для попереднього охолодження, проте контейнер з напоєм, використовуваний у цьому і пристрої 1 , настільки малий, що він легко поміща 95079 20 ється в існуючі холодильники в нормальному будинку. Потім напірну камеру закривають, і верхню частину 17 повертають назад для з'єднання з донною частиною 18 і, таким чином, із джерелом тиску, яке негайно почне підвищувати тиск у напірній камері для забезпечення видачі. На Фіг. 4 показаний вигляд зверху в перетині внутрішнього простору пристрою 1, показаного на Фіг. 1. На Фіг. 4 показано, що напірна камера 2 розташована позаду охолодного вузла 3. Напірна камера 2 в цьому варіанті здійснення винаходу кругла для вміщення круглого контейнера 19 з напоєм. В межах ідеї винаходу напірна камера може мати інші геометричні форми, проте переважно має форму, пристосовану до форми перетину контейнера з напоєм. Позаду напірної камери 2 показано опорний засіб для утримування напірної камери, і його буде описано далі у зв'язку з Фіг. 6 і 7. Унаслідок того факту, що напірна камера 2 розташована позаду охолодного вузла 3, існує об'єм для додаткового контейнера з напоєм, поміщеного перед напірною камерою 2, як показано на Фіг. 5. На Фіг. 5 показаний додатковий контейнер 19' з напоєм, поміщений у пакувальну коробку 20. Вказана пакувальна коробка 20 може бути виконана, наприклад, з картону. В переважному варіанті здійснення винаходу пакувальна коробка може містити донну частину, яка пристосована для підтримки контейнера з напоєм, і верхню частину, яка пристосована для видалення з донної частини. Верхня частина може бути видалена перш, ніж контейнер з напоєм і донна частина поміщені в охолодний вузол для попереднього охолодження, таким чином, забезпечуючи те, що пакувальна коробка не виконуватиме функцію теплоізоляції для контейнера з напоєм. Таким чином, час попереднього охолодження контейнера з напоєм значно скорочується. Пакувальна коробка 20 буде описана далі у зв'язку з Фіг. 40-43. На Фіг. 6 показаний у перетині вигляд збоку напірної камери 2 з контейнером 19 для напою, поміщеним у напірну камеру 2. Контейнер 19 з напоєм поміщений перевернутим, і напірна камера знаходиться в цьому вертикальному положенні, будучи готовою до використання. Контейнер 19 з напоєм містить сполучний елемент 21, розташований на випускному отворі контейнера 19 з напоєм. Сполучний елемент 21 виконаний з можливістю упору в кришку 9 напірної камери 2 (при використанні) і для вирівнювання отвору 22 кришки 9 щодо вхідного кінця видавальної лінії (не показана), а також для з'єднання вхідного кінця видавальної лінії з випускним отвором контейнера 19 з напоєм. Сполучний елемент 21 буде описаний детально у зв'язку з Фіг. 10-22. Зовні від напірної камери 2 в охолодному вузлі (не показаний) розташовано опорний засіб 23, пристосований для утримування й фіксації напірної камери 2 щодо охолодного вузла. Опорний засіб 23 може бути прикріплений до задньої стінки охолодного вузла в точках 24 і 25 опорного елементу 23. Опорний засіб 23 в цьому варіанті здійс 21 нення винаходу показаний як ґратчаста структура, але може також мати інші конфігурації та дизайни. Опорний засіб 23 може бути розташований на кожній стороні напірної камери 2 і, переважно, верхній кінець опорного засобу 23 сполучений з шарнірним засобом 11. Нижній кінець опорного засобу 23 сполучений із засобом 26, який допускає поворот напірної камери 2 між двома положеннями. Засіб 26 у цьому варіанті конструкції є газовим циліндром, який одним кінцем сполучений з опорним засобом 23 та іншим кінцем з напірною камерою. Цей засіб 26 полегшує поводження з напірною камерою для користувача, коли напірна камера повинна бути переміщена між першим положенням, тобто положенням використання, і другим положенням, тобто положенням вивантаження/завантаження. Газові циліндри 26 також пристосовані для гасіння швидкості повороту, яка без засобу 26 може бути дуже високою внаслідок того факту, що напірна камера 2 має центр обертання на кінці, і що напірна камера 2 із заповненим контейнером для напою має значну інерцію, яка буде перетворена на високу швидкість обертання, якщо користувач або засіб 26 не гасить її. Засіб 26 може також бути пружинним засобом або гідравлічними циліндрами. На Фіг. 7 показана напірна камера 2, показана на Фіг. 6, у другому положенні вивантаження/завантаження, тобто в горизонтальному положенні напірної камери 2. У цьому положенні газовий циліндр 26 показаний у розсуненому положенні. Напірна камера 2 може також містити утримуючий засіб (не показано) для фіксації напірної камери 2 в першому положенні і другому положенні, відповідно. Коли напірна камера 2 знаходиться в другому положенні, застосовується засіб скидання тиску (не показано) для скидання тиску в напірній камері 2 і, таким чином, отримання можливості безпечного видалення кришки 9 напірної камери 2. На Фіг. 8 показаний контейнер 19 з напоєм місткістю 5 літрів, відповідний показаному винаходу. На вихідному кінці контейнера 19 з напоєм розташований сполучний елемент 21. Цей контейнер 19 з напоєм місткістю 5 літрів може використовуватися у зв'язку з пристроєм V, показаним на Фіг. 2 і 3. Контейнер 19 з напоєм переважно виготовлений з пластмаси, зокрема полімеру, такого як поліетиленнафталат або поліетилентерефталат, переважно, змішаний поліетилентерефталат. Таким чином, контейнер 19 з напоєм може бути сформований як тонкостінна, самонесуча конструкція, яка може стискатися, коли до напірної камери прикладається зовнішній тиск. Контейнер 19 з напоєм може бути виготовлений як багатошарова структура, що включає бар'єр для кисню для захисту напою, що міститься в контейнері для напою. Крім того, контейнер 19 з напоєм може бути затінений або забарвлений для створення бар'єру для світла у випадку, якщо якість напою чутлива до світла. Такий бар'єр для світла може бути поміщений у бар'єр для кисню. Інші придатні способи включають покриття контейнера 19 для напою, наприклад, плазмовим покриттям внутрішньої поверхні та/або епоксидним покриттям зовнішньої поверхні. 95079 22 Контейнер 19 для напою, переважно, містить п'ять частин. У них входять перша частина 27, яка є зігнутим дном контейнера 19 для напою; зігнута друга частина 28; третя середня частина 29, яка, переважно, не зігнута; зігнута звужувана четверта частина 30, і п'ята, горловинна частина 31, що має випускний отвір. На Фіг. 9 показаний контейнер 19 для напою іншого розміру в меншому масштабі, ніж показаний на Фіг. 8. Цей контейнер 19 для напою може містити 20 літрів і може використовуватися у пристрої 1, показаному на Фіг. 1. Різниця між контейнером для напою, показаним на Фіг. 8, і контейнером, показаним на Фіг. 9, полягає в тому, що третя, середня частина 29 має більшу протяжність у контейнері для напою, показаному на Фіг. 9, за допомогою чого одержаний більший об'єм контейнера. Переважно, інші частини ідентичні таким чином, що всі елементи, використовувані у зв'язку з контейнерами для напою, а також з пристроєм, стандартизовані, що полегшує виробництво й поводження з конкретними елементами пристрою. Інша перевага полягає в тому, що контейнер для напою місткістю 5 літрів може використовуватися в пристрої 1, показаному на Фіг. 1, коли, наприклад, виробник напою впроваджує новий напій, і споживач спочатку схоче спробувати новий напій перед наданням більшого замовлення виробнику. Контейнери 19 для напою можуть транспортуватися до місця заповнення окремо. Звичайно такі контейнери 19 для напою не роздуті до їхнього повного розміру безпосередньо до їх заповнення напоєм. У пункті виробництва контейнери 19 для напою роздувають до їхнього повного розміру, коли контейнер 19 має донну частину, середню частину з у цілому циліндровою стінкою, звужувану частину й горловинну частину, що містить впускний/випускний отвір. Після роздування контейнера 19 для напою в необхідну форму, контейнер 19 заповнюють необхідним напоєм і закривають за допомогою опресування сполучного елементу 21 на горловині. Таким чином, сполучний елемент 21 функціонує як ковпачок. Переважно, з'єднання між сполучним елементом 21 і контейнером 19 для напою має таку природу, що якщо сполучний елемент 21 одного разу прикріплений до контейнера 19 з напоєм, він не може бути видалений без пошкодження контейнера 19 з напоєм та/або сполучного елементу 21, таким чином, забезпечуючи отримання захищеного від незаконного відкриття контейнерного вузла, що містить напій, готовий для постачання до місця споживання. Таке невіддільне з'єднання може бути одержано багатьма різними способами. Переважно, з'єднання одержують за допомогою опресовування сполучного елементу 21 на горловині контейнера 19 з напоєм, при цьому горловина і сполучний елемент 21 забезпечені взаємодіючими блокуючими засобами, наприклад, у формі надрізів/зубців і виїмок/фланців, як показано на Фіг. 11 і 13, або будь-яким іншим видом механізму, що замикається. У альтернативному варіанті, сполучний елемент 21 може бути приклеєний або приварений до горловини контейнера 19 з напоєм, або сполучний елемент 21 може нагвинчуватися на горлови 23 ну контейнера 19 з напоєм за умови, що різьба забезпечена засобом для запобігання від'єднанню сполучного елементу 21. Безліч різних чинників і обставин від заповнення контейнерів для напою до видачі напою можуть грати істотні ролі відносно смаку виданого напою. Розглядаючи як приклад пиво, процедура заповнення може грати роль відносно смаку виданого напою. Переважно бочонки поставляються до місця заповнення як заготовки з полімерного матеріалу, як описано вище. Ці заготовки перетворюють на завершені бочонки за допомогою розширення тиском повітря в місці заповнення. Бочонки підлягають утилізації, що означає, що вони використовуються тільки одного разу, та їх не очищають і не використовують повторно подібно до звичайних пивних бочонків. Таким чином, мало того, що використовують нові бочонки (тобто ніколи не використовувані раніше), коли їх заповнюють, але їх також перетворюють на їхню кінцеву форму в місці заповнення і в таких самих високогігієнічних і контрольованих умовах, які застосовуються в самому процесі заповнення. Це кінцево сприяє можливості виключення забруднення бочонків і напою і, таким чином, збільшує якість пива. Бочонки звичайно заповнюють за допомогою заповнюючої труби, що вставляється в бочонок крізь отвір на верху бочонка. Напій у цьому випадку заливають у бочонок від дна, таким чином, поступово витісняючи повітря, що міститься в бочонку, в міру його наповнення. Крім того, бочонок може бути продутий вуглекислим газом перед заповненням. Коли бочонок заповнений, сполучний елемент поміщають на отвір бочонка, таким чином, герметизуючи бочонок. У цей момент у бочонку фактично не залишається повітря. Це є перевагою, оскільки надмірне повітря в бочонку може сприяти погіршенню смаку та інших властивостей напою. Крім того, завдяки використанню пристрою, який стискає гнучкий полімерний контейнер з напоєм при його вивільненні, зовнішнє повітря не поступає в контейнер після його розкриття, що, таким чином, додатково запобігає псуванню напою повітрям. Крім того, матеріал бочонка може грати дуже істотну роль у збереженні властивостей напою. Конкретний матеріал, з якого виконаний бочонок, звичайно, може впливати на напій, наприклад, запобігаючи або допускаючи дифузію газів крізь бочонок, таким чином, впливаючи на рівень різних газів у напої, таких як кисень, вуглекислий газ і азот. Дифузія або відсутність дифузії цих газів з пива або в нього можуть впливати на термін придатності у відкритій або закритій формі бочонка. Інші властивості, такі як смак, аромат і піноутворення, також можуть підпадати під вплив. Крім того, також може бути вигідно для властивостей напою використання одноразових ліній видачі і клапанів. Завдяки використанню одноразових частин, ризики забруднення напою неочищеними вузлами мінімізуються. Часто може бути і трудомістко, й важко належним чином очищати пристрої видачі напою, що включають видавальні лінії й клапани. Одноразові видавальні лінії й клапани, таким чином, надають велику допомогу користувачу пристрою і також оберігають споживачів від 95079 24 погано збережених пристроїв і наступного з цього низького якісного напою. На Фіг. 10 показаний у перетині вигляд збоку сполучного елементу 21, з'єднаного з горловинною частиною 31 контейнера з напоєм. У цьому варіанті здійснення винаходу лінія 32 видачі показана у формі змійовика й розміщена в сполучному елементі 21. З лінією 32 видачі сполучений клапан 33 видачі. На нижній частині сполучного елементу 21 розташована кришка 34 для оберігання видавальної лінії в ході транспортування. На Фіг. 12 у збільшеному масштабі показано ділянку сполучного елементу 21, показаного на Фіг. 10, яка показує, що вхідний кінець 35 лінії 32 видачі розташований у сполучному елементі 21 у пробійнику 36. Вказаний пробійник 36 виконаний з можливістю проколювання мембрани 37 при використанні, таким чином, створюючи сполучення по текучому середовищу між випускним отвором контейнера з напоєм і входом 35 лінії 32 видачі. Навколо вхідного кінця 35 лінії 32 видачі розташована перехідна частина 46, яка пристосована для вставки у відповідний приймальний засіб 47 сполучного елементу 21 і, таким чином, прикріплення лінії 32 видачі до сполучного елементу. Переважно, з'єднання виконане пресовою посадкою. Приймальний засіб 47 і пробійник 36 розташовані на гнучкому фланці 48. На Фіг. 11 також показаний сполучний елемент 21 в перетині у вигляді збоку. Виділений кружком район 38 показаний у збільшеному масштабі на Фіг. 13 і детально показує з'єднання між горловиною контейнера з напоєм і сполучним елементом. Між контейнером для напою і сполучним елементом розташовано ущільнювальне кільце 39. Ущільнювальне кільце 39 виключає будь-який витік напою в ході нормального використання, а також забезпечує ущільнення, коли відбувається взаємний зсув контейнера з напоєм і сполучного елементу. На Фіг. 14 сполучний елемент 21 показаний виглядом у перспективі зверху. Сполучний елемент 21 містить корпус 41, проколюваний ущільнювальний засіб, тобто мембрану (не показана) для ущільнення контейнера з напоєм, замикаючий засіб 40 (див. Фіг. 13) для нероз'ємного і герметичного з'єднання сполучного елементу 21 з горловинною частиною контейнера з напоєм і ущільнювальний засіб (не показано, проте показано на Фіг. 13) для герметичного ущільнення контейнера з напоєм щодо сполучного елементу 21 і порожнистого пробійника 36, пристосованого для проколювання проколюваного засобу ущільнювача. Додатково, як частина сполучного елементу 21 може застосовуватися друга мембрана. Ця мембрана може бути виконана з полімерного матеріалу, такого як поліетилентерефталат, і може бути невід'ємною частиною сполучного елементу 21. Друга мембрана, переважно, може бути розташована зовні від першої мембрани щодо внутрішньої частини контейнера з напоєм і може, таким чином, бути першою мембраною, яка буде проколена пробійником. Пробійник може бути пристосований спеціально для взаємодії з такою другою мембраною. Наприклад, пробійник може бути виконаний з металу для забезпечення належного 25 проколювання мембран. На Фіг. 49 показаний вигляд у перетині частини сполучного елементу 21. На Фіг. 49 частина пробійника, звернена до мембран і контейнера для напою, показана як пласка. Ця форма може бути переважною формою для металевого пробійника. Крім того, навколо периферійної стінки 43 розташовані ребра 42, причому вказана стінка 43 пристосована для утримування замикаючого засобу 40 і впирається в зовнішню сторону горловини контейнера з напоєм, коли вказаний контейнер сполучений із сполучним елементом 21. Ребра 42 підтримують стінку 43 і, таким чином, горловину контейнера з напоєм і забезпечують жорсткий контакт між сполучним елементом 21 і горловиною контейнера з напоєм. Слід зазначити, що коли сполучний елемент 21 установлений на контейнері для напою, сполучний елемент 21 використовується як ручка, таким чином, полегшуючи поводження з циліндровим контейнером з напоєм для користувача. Таким чином, велике значення має те, що контакт між контейнером для напою і сполучним елементом є жорстким наскільки це можливо. Вказані ребра 42 можуть також продовжуватися до звужуваної частини контейнера з напоєм для утримування її. На Фіг. 15 сполучний елемент 21 показаний у вигляді в перспективі знизу. Корпус 41 утворює кільцевий об'єм, у якому видавальна лінія може бути розташована в спіральній формі, як показано Фіг. 10 і 11. Поблизу центру сполучного елементу 21 розташована кільцева стінка 45, призначена для оберігання з'єднання між видавальною лінією і сполучним елементом 21. Стінка 45 також оберігає фланець 48. На Фіг. 16-18 показаний сполучний елемент 21 у вигляді збоку, вигляді в плані і вигляді знизу, відповідно. На Фіг. 19-20 показані різні види в перетині збоку сполучного елементу 21. На Фіг. 21 детально показано ділянку фланця 48 і стінки 45, показана на Фіг. 19. Обведений кружком район 49 на Фіг. 20 показаний у збільшеному масштабі на Фіг. 22 і знову показує детально приймальний засіб 47, пробійник 36, пристосований для проколювання мембрани 37, і гнучкий фланець 48. Переважно порожнистий пробійник 36 має засіб для упору в кришку, тоді як кришка має відповідний засіб для упору. Це дозволяє пробійнику 36 розкривати контейнер з напоєм за допомогою проколювання ущільненого випускного отвору автоматично, коли контейнер з напоєм примусово рухається вниз до кришки напірної камери, оскільки упор у кришку викликає рух пробійника 36 щодо сполучного елементу 21. Таким чином, необхідність у діях уручну для розтину контейнера з напоєм перед розміщенням контейнера з напоєм в пристрої 1, V усувається. Пробійник 36 у показаному варіанті здійснення винаходу виконаний як невід'ємна частина сполучного елементу 21. Пробійник 36, як описано вище, забезпечений фланцем 48. Фланець 48 може бути забезпечений одним або кількома прорізами (не показані) й, переважно, виконаний з того самого матеріалу, як і інші частини пробійника 36. Прорізи фланця 48 95079 26 забезпечують пружність фланця 48 і викликають вигин назовні фланця 48, коли пробійник 36 примусово рухається до контейнера для напою для проколювання мембрани 37. Деталі сполучного елементу 21 переважно виконані з пластмасового матеріалу, такого як поліетилентерефталат, поліетилен, полібутадієн або поліпропілен. Це забезпечує низькі виробничі витрати, а також дозволяє подрібнювати деталі й повторно використовувати для отримання нових виробів з пластмаси, наприклад нових сполучних елементів. Ущільнювачі можуть бути приклеєні до сполучного елементу. Матеріал для цих ущільнень/мембран може являти собою, наприклад, пластмасу, покритий пластмасою папір, папір, алюмінієву фольгу. Крім того, конструкція сполучного елементу 21, пристосованого для взаємодії з кришкою напірної камери, дозволяє контейнеру для напою, коли вказаний сполучний елемент установлений на горловині контейнера з напоєм, стояти вертикально з випускним отвором контейнера, оберненим вниз. Сполучний елемент 21 дозволяє контейнеру для напою стояти на кришці, а також на будь-якій іншій поверхні без будь-якого ризику пошкодження випускного отвору контейнера з напоєм, оскільки зовнішня стінка сполучного елементу продовжується за горловинну частину контейнера з напоєм. Додатково, це залишає можливість формування верхнього кінця в цілому циліндрового складаного контейнера для напою, протилежного випускному кінцю, так, щоб забезпечувати оптимальні характеристики стиснення. По суті плаский сполучний елемент 21 значно спрощує установку контейнера з напоєм у напірну камеру, оскільки контейнер з напоєм не повинен переміщатися по стінках пристрою видачі, як у випадку з пристроями попереднього рівня техніки. Таким чином, конструкція передбачає легке розміщення навіть великих контейнерів з напоєм. У другому, не показаному варіанті здійснення винаходу, порожнистий пробійник може бути виключений і може бути замінений криво зрізаним вхідним кінцем видавальної лінії. Питання може полягати в тому, що вхідний кінець видавальної лінії продовжується крізь перехідну частину 46 таким чином, що, коли видавальна лінія з'єднана сполучним елементом 21 у приймальному засобі 47, криво зрізаний кінець видавальної лінії також пройде через фланець 48 і зупиниться на заданій відстані від мембрани 37, яку необхідно проколоти. Крім того, пружинний засіб може бути розташований у напірній камері для полегшення проколювання мембрани. На Фіг. 23 і 24 показана перехідна частина 46 у вигляді збоку і у вигляді збоку в перетині, відповідно. Зовнішня поверхня перехідної частини 46 містить фланець 50, який виконаний з можливістю зачеплення з відповідним кільцевим пазом у приймальному засобі 47 так, щоб забезпечувалося замикання між перехідною частиною і приймальним засобом. Слід зазначити, що замикання має таку природу, що перехідна частина може бути 27 видалена з приймального засобу з використанням заданої сили. На Фіг. 25 і 26 показаний клапан 33 видачі у вигляді в перспективі збоку і у вигляді в перетині збоку, відповідно. На Фіг. 26 вихідний кінець лінії 32 видачі показаний поміщеним у клапан 33 з використанням такого самого засобу для з'єднання, як на вхідному кінці видавальної лінії, тобто перехідної частини 46 і відповідного приймального засобу 47 у клапані 33. З'єднання між видавальною лінією і клапаном може бути з'єднанням, що замикається, внаслідок чого досягається легка заміна клапану. Клапан 33 видачі може бути стандартним лінійним клапаном і може бути замінюваним. Замінюваний клапан видачі може бути розташований на вихідному кінці видавальної лінії і може бути розташований із з'єднанням із взаємодіючим засобом (не показано), причому вказаний взаємодіючий засіб пристосований для дії на певний вид видаваного напою так, щоб досягати необхідної видачі для конкретного напою. На Фіг. 50 показаний вигляд у перетині варіанту конструкції замінюваного клапана видачі, в якому взаємодіючий засіб є невід'ємною частиною. Клапан показаний з одного кінця, і взаємодіючий засіб можна бачити всередині клапана. В цьому конкретному варіанті здійснення винаходу взаємодіючий засіб одержаний за допомогою виконання отворів у невід'ємній частині, наприклад невеликій пластині клапана. Напій, що проходить крізь клапан, таким чином, також продовжується крізь ці отвори. Наявність взаємодіючого засобу, як невід'ємної частини клапана, дає перевагу, яка полягає в тому, що взаємодіючий засіб автоматично встановлюється і віддаляється разом із замінюваним клапаном. Таким чином, немає ризику випадання або втрати взаємодіючого засобу в процесі заміни клапана, і старий і, можливо, забруднений взаємодіючий засіб ніколи помилково повторно не використовуватиметься як частина пристрою 1, коли клапан замінений. Крім того, при постачанні замінюваного клапана разом з контейнером з напоєм, наприклад, бочонком з пивом, або можливо сполученого з ним, може завжди поставлятися належний тип взаємодіючого засобу для відповідності напою, таким чином, роблячи зміну між різними напоями легкої і безпечної для користувача. Крім того, виконання взаємодіючого засобу як невід'ємної частини клапана усуває необхідність окремого виготовлення взаємодіючого засобу і, таким чином, робить виробництво і легшим, і менш дорогим. На Фіг. 27 і 28 показаний ущільнювальний елемент 51 у вигляді в плані і у вигляді збоку в перетині, виконаному по лінії А-А на Фіг. 27, відповідно. Ущільнювальний елемент 51 розташований усередині кришки 9 і сполучного елементу 21 при використанні. Ущільнювальний елемент 51 сформований як кільце і містить основну частину 52, фланець 53 і множину надрізів 54, розташованих навколо основної частини 53 із взаємним рознесенням на протилежній стороні виступу 53. При використанні пристрою, коли контейнер з напоєм завантажений у напірну камеру, і напірна камера поміщена в положення для використання, тобто вертикальне 95079 28 положення, контейнер з напоєм, розташований у перевернутому положенні, почне рухатися вниз до кришки напірної камери. Сполучний елемент 21 у ході цього переміщення спочатку входитиме в контакт з виступом 53 ущільнювального елементу 51, за допомогою чого досягається ущільнення і може бути створено тиск. Сполучний елемент 21 продовжує його переміщення до кришки і, таким чином, натискатиме на виступ 53 вниз до основної частини 52 ущільнювального елемента 51. Коли тиск у напірній камері зростає, сполучний елемент буде примусово переміщатися до кришки, і ущільнювальний елемент 51 забезпечуватиме належне ущільнення між кришкою і сполучним елементом. Крім того, завдяки конструкції ущільнювального елемента 51, він буде легко від'єднуватися від сполучного елементу, коли контейнер з напоєм від'єднують від напірної камери. Крім того, ущільнювальний елемент може також мати інші геометричні конфігурації й конструкції, такі як круглу (наприклад, ущільнювальне кільце), квадратну, еліптичну або будь-яку їх комбінацію, і може бути виконаний з матеріалу, який полегшує герметизацію, як-от гумові матеріали. На Фіг. 29 показаний варіант виконання колонки 7, що містить кран 55 видачі, привід 15 крана, перший кінець 56 і другий кінець 57. На Фіг. 30 показаний вигляд збоку в перетині колонки 7, показаної на Фіг. 29. Колонка 7 містить перший канал 58, другий канал 59 і третій канал 60. Стінки каналів 58-60 можуть бути виконані з різних матеріалів або комбінацій матеріалів, таких як метал, пластик або каучук. Зовнішні стінки першого каналу 58 можуть бути повністю або частково стінками колонки 7, як показано на Фіг. 30. Другий канал 59 і третій канал 60 показані як такі, що проходять з колонки 7 в її першому кінці 56. Другий і третій канали 59 і 60 розташовані всередині першого каналу 58. Другий і третій канали 59 і 60 можуть бути розташовані суміжно, як показано, або розташовуватися певним іншим чином, наприклад, коли другий канал 59 розташований повністю або частково всередині третього каналу 60. Перший канал 58 може містити ізолюючий матеріал (не показаний), такий як газ, піна або тепловідбивний матеріал для теплоізоляції другого і третього каналів 59 і 60. Завдяки застосуванню колонки 7, що має зовнішню стінку 61, утворюючу внутрішній перший канал 58 між першим кінцем 56 і другим кінцем 57 колонки 7, де щонайменше два канали 59, 60 розташовані в указаному першому каналі 58, другий канал 59 розташований для розміщення видавальної лінії (не показана), і одержаний третій канал 60, який знаходиться у сполученні за текучим середовищем з указаним другим каналом 59 у другому кінці 57 колонки 7, одержано ефективну підтримку охолодження видавальної лінії в колонці. Другий канал і третій канал можуть продовжуватися на деяку відстань від першого кінця колонки 7 до охолодного вузла, і вказані канали можуть бути теплоізольовані по цій відстані. Це може поліпшити підтримку охолодження й мінімізувати втрати енергії, особливо в системах з довгими лініями видачі. 29 Система охолодження може містити засоби для підтримки охолодження видавальної лінії, наприклад, з використанням газового або рідинного охолодження, і може містити засіб для вентиляції, як-от механічний вентилятор, для подачі охолодженого повітря, щонайменше, через другий канал. Такий вентиляційний засіб забезпечує легку циркуляцію повітря. Переважно, охолоджене повітря може продуватися через другий канал у напрямі, протилежному напряму потоку напою у видавальній лінії. Така протитечія охолодженого повітря забезпечує дуже ефективне охолодження й забезпечує те, що кінець видавальної лінії поблизу приводу крана добре охолоджений і, таким чином, напій, що міститься у видавальній лінії, підтримується в охолодженому стані. У другому, не показаному варіанті здійснення винаходу, третій канал може бути виключений, і другий канал може бути розташований для теплопровідного охолодження видавальної лінії. Другий канал може містити решітку або сітку з дроту з теплопровідного матеріалу. Така решітка або сітка є простим і ефективним засобом для здійснення теплопровідного охолодження. Далі буде описана послідовність видів, що показують етапи підготовки одного варіанту виконання пристрою 1 для видачі, відповідного винаходу. Конкретніше, на Фіг. 31-37 показана послідовність етапів, що виконуються для видалення використаного і, таким чином, стиснутого контейнера для напою з пристрою 1, і на Фіг. 38 і 39 показане завантаження й установка нового контейнера з напоєм у пристрій 1. На Фіг. 31 показаний етап, у ході якого охолодний вузол 3 відкривають і витягують пакувальну коробку 20, що містить заздалегідь охолоджений контейнер 19 для напою для отримання доступу в напірну камеру 2. На Фіг. 31 показаний етап Ь, у ході якого напірну камеру 2 переводять з вертикального робочого положення в горизонтальне положення завантаження за допомогою захоплення ручки 10 кришки і витягання її назовні і вгору, задаючи повільний обертальний рух за допомогою циліндрів, як описано на Фіг. 6 і 7. На Фіг. 32 показаний манометр 62, що вказує на стан наявності тиску і відсутності тиску в напірній камері 2. На Фіг. 32 також показане скидання тиску через нагнітальний клапан 63 на кришці 9 напірної камери 2. Система створення тиску управляється автоматично, проте для безпеки й поточного контролю вона забезпечена манометром 62, як показано Фіг. 32 у зв'язку з напірною камерою 2. Якщо в напірній камері 2 ще існує тиск, може здійснюватися скидання тиску вручну за допомогою відкриття запобіжного клапана 63, як показано на Фіг. 32. На Фіг. 33 показана кришка 9 напірної камери 2, і вона ілюструє застосування невеликого тиску до кришки 9 для від'єднання сполучного елементу контейнера для напою (не показаний) у напірній камері 2 від кришки 9. Крім того, легко визначити, що напірна камера 2 розташовується на верху охолодного вузла 3, таким чином, забезпечуючи ергономічні умови експлуатації для користувача. 95079 30 На Фіг. 34 показана кришка 9 напірної камери 2, і вона ілюструє відмикання і відділення кришки 9 від напірної камери 2. У переважному варіанті здійснення винаходу, кришка 9 повертається проти годинникової стрілки на 360 градусів, як показано на фігурі. На Фіг. 35 показані охолодний вузол 3, напірна камера 2 з використаним і стиснутим контейнером, що знаходиться всередині її, 64 для напою, канал 13 видавальної лінії, кришка 9 і лінія 32 видачі. Кришка 9 відокремлена від напірної камери 2 і спрямовується по лінії 32 видачі до отвору 12 каналу 13 видавальної лінії, де отвір (не показано) кришки 9 поєднується з отвором 12 каналу 13 видавальної лінії. Невеликий натиск, що прикладають до кришки 9, викликає з'єднання, що замикається, прикріплює кришку 9 до каналу 13 видавальної лінії. На Фіг. 36 показаний вигляд колонки 7, показаної на Фіг. 1, 29 і 30, з краном 55 видачі, приводом 15 крана і лінією 32 видачі, причому лінія 32 видачі від'єднана від крана 55 видачі на колонці 7. На Фіг. 37 показаний етап а витягання лінії 32 видачі з каналу видавальної лінії за допомогою легкого витягування його назовні крізь отвір кришки 9. На Фіг. 37 також показаний етап b легкого витягання використаного і стиснутого контейнера 64 для напою з напірної камери 2. Згідно з Фіг. 37, легко зрозуміти, що контейнер 64 для напою по суті повністю складений після використання. Стиснутий контейнер 64, таким чином, не може використовуватися повторно і може бути видалений у відходи. На Фіг. 38 етап а показує витягання контейнера 19 з напоєм, переважно, заздалегідь охолодженого, як показано Фіг. 31, з його пакувальної коробки 20. Контейнер 19 з напоєм потім вставляють у напірну камеру 2, як показано етапом b на Фіг. 38. На етапі с на Фіг. 38 лінія 32 видачі прямує крізь кришку 9 і далі по каналу видавальної лінії. Лінія 32 видачі з'являється з крана 55 видачі й блокується в положенні видачі, як показано етапом d на Фіг. 38. Згідно з Фіг. 35, кришка 9 спрямовується від поєднання з кінцем 12 каналу 13 видавальної лінії по лінії 32 видачі до напірної камери 2, закриваючи напірну камеру 2. Етап а на Фіг. 39 показує замикання кришки 9 на напірній камері 2, яке здійснюється поворотом кришки 9 за годинниковою стрілкою на 360 градусів. Належне замикання кришки 9 перевіряють, як показано етапом b на Фіг. 39, і напірну камеру 2 потім переводять у робоче положення, як показано етапом с на Фіг. 39. Для запобігання затиску або стисненню, лінія 32 видачі прикріплена переважно до сполучного засобу 12 каналу видавальної лінії, як показано етапом d на Фіг. 39. На Фіг. 40 показана пакувальна коробка 20. Пакувальна коробка 20 може бути виконана, наприклад, з картону і пристосована для вміщення заповненого контейнера з напоєм у ході транспортування й зберігання. На верху пакувальної коробки 20 розташовані ручки 70 для полегшення поводження з коробкою. У розташованій нижче частині пакувальної коробки знаходиться засіб 71 для від 31 ділення верхньої частини від донної частини. На Фіг. 41 показано, як користувач розділяє частини за допомогою вивільнення відривної смуги по колу пакувальної коробки. Може використовуватися інший засіб відділення, як-от, наприклад, перфоровані ділянки, які полегшують відділення. На Фіг. 42 показаний підйом верхньої частини 72 над контейнером 19 для напою. Донна частина 73 пристосована для утримування контейнера 19 з напоєм таким чином, що контейнер з напоєм може бути розміщений у вертикальному положенні без нахилу або перекидання. Донна частина 73 пристосована для стиснення зовні контейнера з напоєм таким чином, що донна частина 73 не може випадково відокремитися, коли контейнер з напоєм переміщується без верхньої частини. Коли верхня частина 72 відокремлена, контейнер 19 з напоєм з донною частиною 73 може бути вміщений в охолодний вузол 3 для попереднього охолодження, як показано на Фіг. 43. Поводження з контейнером 19 з напоєм може здійснюватися з використанням сполучного елементу 21 як ручки. Завдяки видаленню верхньої частини пакувальної коробки, виключається те, що верхня частина функціонує як теплоізоляція для контейнера з напоєм. Таким чином, час попереднього охолодження контейнера з напоєм значно зменшується. Після того, як новий контейнер 19 з напоєм поміщений в охолодний вузол 3 для попереднього охолодження, дверці закривають, і пристрій готовий до використання. На Фіг. 45-48 показані різні кількості напірних камер 2, розташованих у загальних для них вузлах. Напірні камери 2 містять кришки 9 і, переважно, можуть бути розташовані на колонці, наприклад, показаній на Фіг. 44, або деякому іншому опорному засобі. Лінії 32 видачі, сполучені з контейнерами для напою в напірних камерах, можуть продовжуватися, можливо, як пучок, наприклад, через один або більш каналів лінії 32 видачі або напрямні трубки, до множини кранів видачі. У альтернативному варіанті, напірні камери 2 можуть бути підготовлені для взаємодії з деякими існуючими системами видачі напою. Наприклад, перехідний засіб може бути розташований у з'єднанні з кришками напірних камер 2 для з'єднання їх з існуючою системою ліній видачі напою. Такий перехідний засіб може мати будь-яку форму і може бути виконаний з будь-якого матеріалу, необхідного для з'єднання напірної камери і, отже, контейнера з напоєм з видавальної лінією. Таким чином, декілька кранів видачі можуть забезпечуватися безліччю різних напоїв з одного центрального блоку напірних камер 2. Блок напірних камер 2, переважно, може використовувати загальний охолодний вузол 3, наприклад, будучи розташованим у великому охолодному вузлі 3 або в деякому іншому достатньо холодному місці, наприклад, підвалі або великому холодильнику. Крім того, блок, що містить множину напірних камер 2, може також використовувати загальне джерело тиску. Згідно з альтернативним варіантом конструкції (не показаний), лінія 32 видачі відокремлена від системи і, таким чином, має вільні обидва її кінці, допускаючи вільний вибір порядку, в якому лінія 32 95079 32 видачі з'єднується з краном 55 видачі й контейнером 19 з напоєм і спрямовується крізь кришку 9 і канал 13 видавальної лінії. Наприклад, може бути так, що лінія 32 видачі спрямовується від крана 55 видачі, через канал 13 видавальної лінії, через отвір кришки 9 і до контейнера 19 з напоєм, поміщеного в напірну камеру 2. У варіанті здійснення винаходу, множина контейнерів з напоєм може бути розташована в одній напірній камері. Таким чином, досягається те, що для контейнерів для напою можна використовувати одне джерело тиску й тиск для примусового випуску напою з контейнерів для напою. Кожен контейнер з напоєм може бути сполучений з видавальною лінією, причому видавальна лінія веде до видавального крана, як описано вище. У цьому варіанті здійснення винаходу множина ліній видачі продовжується від контейнерів з напоєм крізь кришку і до крана (кранів) видачі. В межах ідеї винаходу видавальної лінії можуть бути відкриті окремо, або вони можуть бути сполучені з одним видавальним краном і, таким чином, можуть бути відкриті одночасно. В останньому випадку можна видавати два окремі напої в одну склянку так, щоб одержувати змішаний напій. Хоча способи і пристрій, а також креслення показують клапан 33, сполучений з вихідним кінцем лінії 32 видачі, і вказаний клапан 33 замінюється з лінією 32 видачі, в межах ідеї винаходу клапан 33 також може бути окремим клапаном, який не замінюють разом з лінією 32 видачі. Таким чином, вихідний кінець лінії 32 видачі і клапан 33 можуть містити додатковий сполучний засіб, який може бути легко відокремлено, як показано на Фіг. 26. Крім того, вихідний кінець лінії 32 видачі (а також вхідний кінець, якщо не встановлений у контейнері для напою) може містити ковпачок, кожух або кришку (не показані), які можуть бути легко видалені після напряму через пристрій 1, 1' і безпосередньо перед установкою лінії 32 видачі в клапані 33 і контейнері 19 для напою, відповідно. Таким чином, досягається те, що внутрішній простір лінії 32 видачі зберігається чистим і, таким чином, виключається забруднення частини, яка входить у контакт з напоєм. Клапан 33 (якщо він розташований у видавальній лінії перед спрямуванням через пристрій 1,1') може також містити ковпачок, кожух або кришку з тією самою метою, як згадано вище. Крім того, лінія 32 видачі (не показана) може містити щонайменше дві ділянки: першу ділянку, що має довжину L1 і внутрішню площу А1 поперечного перетину, і другу ділянку після вказаної першої ділянки, що має довжину L2 і внутрішню площу А2 поперечного перетину, де А1 менша за А2. Суть у тому, що внаслідок меншої внутрішньої площі А1 поперечного перетину, тиск напою знижується при проходженні через перший перетин. Друга ділянка з більшою площею А2 поперечного перетину може забезпечувати те, що напій набуває властивостей потоку й піноутворення, придатних для видачі. Такі придатні властивості потоку й піноутворення можуть залежати від типу видаваного напою, і на них можуть також впливати інші 33 частини пристрою для видачі напою. Цей варіант виконання видавальної лінії особливо доцільний у зв'язку з пристроєм 1', показаним на Фіг. 2. Таким чином, завдяки застосуванню й викориі станню описаних вище пристроїв 1,1 для видачі напою одержано те, що: - напій, що міститься в контейнері для напою, може бути розлитий без того, що сам указаний напій, видаватиметься з будь-яким газом або у контакті з ним у ході видачі, так, щоб смак, структура й відчуття напою після видачі були такими, як призначені виробником напою; - пристрій збалансований, тобто зовнішні параметри, які можуть впливати на напій, по суті усунені до непомітного рівня; - пристрій простий і гнучкий у конструкції, а також зручний у використанні, і руйнує звичні сталі стереотипи в даній галузі, що стосуються як конструкції пристроїв, дизайну, постачання контейнерів 95079 34 з напоєм, так і поточного ремонту й обслуговування пристроїв; - контейнери для напою не використовуються повторно і, таким чином, не вимагають зворотного транспортування до виробника напою для очищення й повторного заповнення, таким чином, даючи величезну перевагу в ділянках, де споживання напою невисоке, і де найближчий виробник знаходиться далеко; - виробництво пристроїв легко і недорого; і - завантаження контейнерів для напою в напірну камеру і вивантаження з неї полегшені так, що досягнуті ергономічні робочі положення для користувача. Хоча винахід було описано вище у зв'язку з переважними варіантами здійснення винаходу, для фахівця в даній галузі техніки буде зрозуміло, що можливі модифікації, що не відходять від обсягу винаходу, визначеного нижченаведеною формулою винаходу. 35 95079 36 37 95079 38 39 95079 40 41 95079 42 43 95079 44 45 95079 46 47 95079 48 49 95079 50 51 Комп’ютерна верстка Г. Паяльніков 95079 Підписне 52 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
