Курильний виріб з обмежувачем

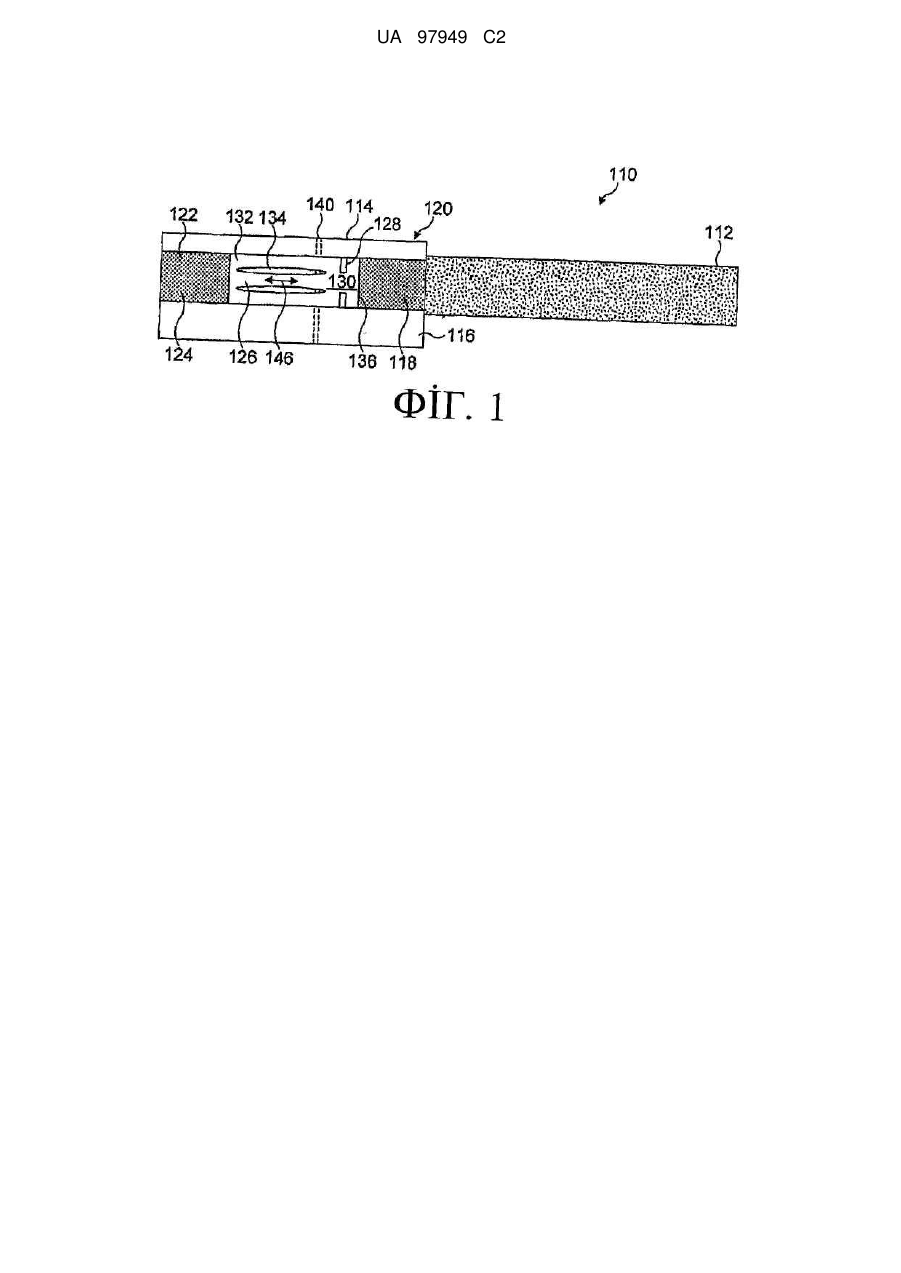

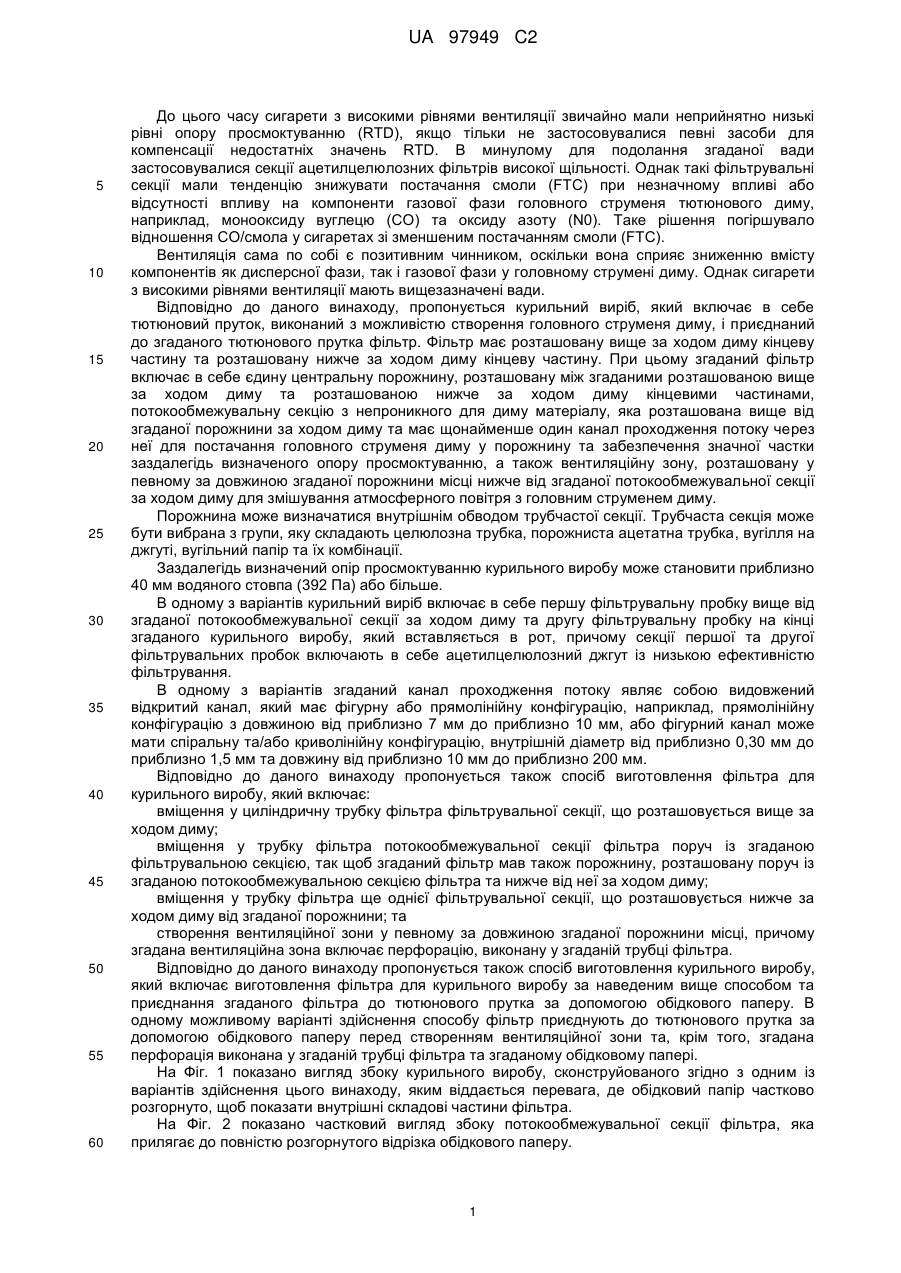

Реферат: Фільтр 114 курильного виробу за цим винаходом включає в себе обмежувач 126 потоку та порожнину 146, розташовану нижче за ходом диму відносно обмежувача потоку. Обмежувач потоку включає в себе діафрагму 130 або канал для спрямовування диму у порожнину. Фільтр приєднаний до тютюнового прутка 112 обідковим папером 116 та включає в себе повітропроникну вентиляційну зону 140, розташовану нижче за ходом диму відносно обмежувача. Винахід також пропонує курильні вироби, які включають в себе фільтри з обмежувачами, та способи виготовлення фільтрів та курильних виробів. UA 97949 C2 (12) UA 97949 C2 UA 97949 C2 5 10 15 20 25 30 35 40 45 50 55 60 До цього часу сигарети з високими рівнями вентиляції звичайно мали неприйнятно низькі рівні опору просмоктуванню (RTD), якщо тільки не застосовувалися певні засоби для компенсації недостатніх значень RTD. В минулому для подолання згаданої вади застосовувалися секції ацетилцелюлозних фільтрів високої щільності. Однак такі фільтрувальні секції мали тенденцію знижувати постачання смоли (FTC) при незначному впливі або відсутності впливу на компоненти газової фази головного струменя тютюнового диму, наприклад, монооксиду вуглецю (CO) та оксиду азоту (N0). Таке рішення погіршувало відношення СО/смола у сигаретах зі зменшеним постачанням смоли (FTC). Вентиляція сама по собі є позитивним чинником, оскільки вона сприяє зниженню вмісту компонентів як дисперсної фази, так і газової фази у головному струмені диму. Однак сигарети з високими рівнями вентиляції мають вищезазначені вади. Відповідно до даного винаходу, пропонується курильний виріб, який включає в себе тютюновий пруток, виконаний з можливістю створення головного струменя диму, і приєднаний до згаданого тютюнового прутка фільтр. Фільтр має розташовану вище за ходом диму кінцеву частину та розташовану нижче за ходом диму кінцеву частину. При цьому згаданий фільтр включає в себе єдину центральну порожнину, розташовану між згаданими розташованою вище за ходом диму та розташованою нижче за ходом диму кінцевими частинами, потокообмежувальну секцію з непроникного для диму матеріалу, яка розташована вище від згаданої порожнини за ходом диму та має щонайменше один канал проходження потоку через неї для постачання головного струменя диму у порожнину та забезпечення значної частки заздалегідь визначеного опору просмоктуванню, а також вентиляційну зону, розташовану у певному за довжиною згаданої порожнини місці нижче від згаданої потокообмежувальної секції за ходом диму для змішування атмосферного повітря з головним струменем диму. Порожнина може визначатися внутрішнім обводом трубчастої секції. Трубчаста секція може бути вибрана з групи, яку складають целюлозна трубка, порожниста ацетатна трубка, вугілля на джгуті, вугільний папір та їх комбінації. Заздалегідь визначений опір просмоктуванню курильного виробу може становити приблизно 40 мм водяного стовпа (392 Па) або більше. В одному з варіантів курильний виріб включає в себе першу фільтрувальну пробку вище від згаданої потокообмежувальної секції за ходом диму та другу фільтрувальну пробку на кінці згаданого курильного виробу, який вставляється в рот, причому секції першої та другої фільтрувальних пробок включають в себе ацетилцелюлозний джгут із низькою ефективністю фільтрування. В одному з варіантів згаданий канал проходження потоку являє собою видовжений відкритий канал, який має фігурну або прямолінійну конфігурацію, наприклад, прямолінійну конфігурацію з довжиною від приблизно 7 мм до приблизно 10 мм, або фігурний канал може мати спіральну та/або криволінійну конфігурацію, внутрішній діаметр від приблизно 0,30 мм до приблизно 1,5 мм та довжину від приблизно 10 мм до приблизно 200 мм. Відповідно до даного винаходу пропонується також спосіб виготовлення фільтра для курильного виробу, який включає: вміщення у циліндричну трубку фільтра фільтрувальної секції, що розташовується вище за ходом диму; вміщення у трубку фільтра потокообмежувальної секції фільтра поруч із згаданою фільтрувальною секцією, так щоб згаданий фільтр мав також порожнину, розташовану поруч із згаданою потокообмежувальною секцією фільтра та нижче від неї за ходом диму; вміщення у трубку фільтра ще однієї фільтрувальної секції, що розташовується нижче за ходом диму від згаданої порожнини; та створення вентиляційної зони у певному за довжиною згаданої порожнини місці, причому згадана вентиляційна зона включає перфорацію, виконану у згаданій трубці фільтра. Відповідно до даного винаходу пропонується також спосіб виготовлення курильного виробу, який включає виготовлення фільтра для курильного виробу за наведеним вище способом та приєднання згаданого фільтра до тютюнового прутка за допомогою обідкового паперу. В одному можливому варіанті здійснення способу фільтр приєднують до тютюнового прутка за допомогою обідкового паперу перед створенням вентиляційної зони та, крім того, згадана перфорація виконана у згаданій трубці фільтра та згаданому обідковому папері. На Фіг. 1 показано вигляд збоку курильного виробу, сконструйованого згідно з одним із варіантів здійснення цього винаходу, яким віддається перевага, де обідковий папір частково розгорнуто, щоб показати внутрішні складові частини фільтра. На Фіг. 2 показано частковий вигляд збоку потокообмежувальної секції фільтра, яка прилягає до повністю розгорнутого відрізка обідкового паперу. 1 UA 97949 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 3 показано у розрізі вигляд збоку альтернативної конструкції потокообмежувальної секції фільтра. На Фіг. 4 показано у розрізі вигляд збоку іншої альтернативної конструкції потокообмежувальної секції фільтра. На Фіг. 5 показано вигляд збоку курильного виробу, який включає в себе потокообмежувальну секцію фільтра, яка має поперечно-симетричну конструкцію, де обідковий папір частково розгорнуто, щоб показати внутрішні складові частини фільтра. На Фіг. 6 показано вигляд збоку курильного виробу, який включає обмежуючу потік секцію за одним із варіантів здійснення цього винаходу, яким віддається перевага, де обідковий папір частково розгорнуто, щоб показати внутрішні складові частини фільтра. На Фіг. 7-9 подано експериментально виміряні значення RTD та характеристик вентиляції незапаленого курильного виробу, сконструйованого з розташованою нижче за ходом диму системою вентиляції. На Фіг. 10-12 подано експериментально виміряні значення RTD та характеристик вентиляції незапаленого курильного виробу, сконструйованого з розташованою вище за ходом диму системою вентиляції. На Фіг. 13 та Фіг. 14 показано вигляд збоку курильних виробів, де обідковий папір частково видалено, щоб показати внутрішні складові частини фільтрів за подальшими варіантами здійснення винаходу. На Фіг. 15 показано вигляд збоку курильного виробу, який включає в себе потокообмежувальну секцію фільтра, яка має симетричну конструкцію, де обідковий папір частково видалено, щоб показати внутрішні складові частини фільтра. На Фіг. 16 та Фіг. 17 показано вигляд збоку курильних виробів, де обідковий папір частково видалено, щоб показати внутрішні складові частини фільтрів за подальшими варіантами здійснення винаходу. На Фіг. 18 показано процес формування фільтрувальних стрижнів та їх введення у курильні вироби. На Фіг. 19 показано вигляд збоку курильного виробу, який включає в себе фільтр із обмежувачем потоку за одним із варіантів здійснення цього винаходу, яким віддається перевага, де обідковий папір частково розгорнуто, щоб показати у розрізі внутрішні складові частини фільтра. На Фіг. 20 показано перспективне зображення Т-подібного обмежувального вкладиша фільтра, показаного на Фіг. 19. На Фіг. 21 показано вигляд збоку курильного виробу, який включає в себе фільтр з обмежувачем потоку за одним із варіантів здійснення цього винаходу, яким віддається перевага, де обідковий папір частково розгорнуто, щоб показати у розрізі внутрішні складові частини фільтра. На Фіг. 22 показано вигляд збоку курильного виробу, який включає в себе фільтр з обмежувачем потоку за іншим варіантом здійснення цього винаходу, якому віддається перевага, де обідковий папір частково розгорнуто, щоб показати у розрізі внутрішні складові частини фільтра. На Фіг. 23 показано вигляд збоку курильного виробу, який включає в себе фільтр з обмежувачем потоку за ще одним варіантом здійснення цього винаходу, якому віддається перевага, де обідковий папір частково розгорнуто, щоб показати внутрішні складові частини фільтра. На Фіг. 24 показано перспективне зображення Т-подібного обмежувального вкладиша фільтра, показаного на Фіг. 21, Фіг. 22 та Фіг. 23. На Фіг. 25 показано перспективне зображення Т-подібного обмежувального вкладиша фільтра, показаного на Фіг. 21, Фіг. 22 та Фіг. 23, який включає в себе шипи. На Фіг. 26 показано загальну схему агрегату DAPTC, обладнаного для комбінованого виконання етапів способу виготовлення курильних виробів, якому віддається перевага. На Фіг. 27 представлено загальну схему двобункерного агрегату (DH МАХ), пристосованого для виконання деяких подальших операцій складання фільтрів на його барабанах та приєднання пар тютюнових прутків до одержаних складених фільтрів. На Фіг. 28 та Фіг. 29 представлено ці подальші етапи складання та операції склеювання, які виконуються на агрегаті DH МАХ. На Фіг. 30 показано вигляд збоку курильного виробу з обмежувачем потоку у формі спіральної протокової секції фільтра. На Фіг. 31 показано вигляд збоку курильного виробу, який включає в себе фільтр з обмежувачем потоку за одним варіантом здійснення цього винаходу, якому віддається 2 UA 97949 C2 5 10 15 20 25 30 35 40 45 50 55 перевага, де обідковий папір частково видалено, щоб показати внутрішні складові частини фільтра. На Фіг. 32 показано перспективне зображення секції фільтра з обмежувачем потоку, яка має множину спіральних каналів. На Фіг. 33 показано перспективне зображення іншого варіанта секції фільтра з обмежувачем потоку. На Фіг. 34 показано перспективне зображення курильного виробу, який включає в себе альтернативний варіант здійснення фільтра з обмежувачем потоку, показаного на Фіг. 3, де обідковий папір частково розгорнуто, щоб показати у розрізі внутрішні складові частини фільтра. На Фіг. 35 показано вигляд збоку альтернативного варіанта секції фільтра з обмежувачем потоку, показаної на Фіг. 33, де обідковий папір частково розгорнуто, щоб показати у розрізі внутрішні складові частини фільтра. Детальний опис варіантів здійснення винаходу, яким віддається перевага Перевага розкритих у цьому описі варіантів здійснення винаходу полягає у забезпеченні одержання курильних виробів із високим рівнем вентиляції при бажаних значеннях опору просмоктуванню та/або спрощенні виробництва сигарет із застосуванням високошвидкісного устаткування для виготовлення прутків фільтра та сигарет. Як показано на Фіг. 1, за одним із варіантів, якому віддається перевага, пропонується курильний виріб 110, який включає в себе тютюновий пруток 112 та фільтр 114, з'єднаний з тютюновим прутком 112 за допомогою обідкового паперу 116. У варіанті, якому віддається перевага, фільтр 114 включає в себе першу фільтрувальну секцію 118 у розташованій вище за ходом диму кінцевій частині 120 фільтра 114, фільтрувальну секцію 122, яка вставляється в рот, у розташованій нижче за ходом диму кінцевій частині 124 фільтра 114 та потокообмежувальну секцію 126 фільтра («обмежувач»), розташовану між першою фільтрувальною секцією 118 та фільтрувальною секцією 122, яка вставляється в рот. У цьому варіанті фільтрувальні секції 118 та 122 являють собою фільтрувальні секції з низькою ефективністю видалення дисперсних компонентів, виготовлені переважно з ацетилцелюлозного джгута, наприклад, зі значенням деньє окремого волокна 8,0 або більше та загальним значенням деньє 35000 або менше. За одним із варіантів, яким віддається перевага, ця ефективність незалежно від конструкції фільтрувальної секції з низькою ефективністю видалення дисперсних компонентів, є якомога меншою, у варіанті, якому віддається перевага, нижче від 30%, у варіанті, якому віддається більша перевага, нижче від приблизно 20%. У цьому варіанті потокообмежувальна секція 126 фільтра включає в себе кільцеву перегородку 128, яка визначає діафрагму (або обмежувач потоку) 130 зменшеного діаметра. У варіанті, якому віддається перевага, потокообмежувальна секція 126 фільтра включає в себе також трубчастий відсік 132, розташований нижче за ходом диму відносно кільцевої перегородки 128. Цей трубчастий відсік 132 має множину видовжених отворів 134, які розташовані по колу трубчастого відсіку 132. Крім того, потокообмежувальна секція фільтра включає в себе також другий трубчастий відсік 136, який віддаляє діафрагму 130 на певну відстань від першої фільтрувальної секції 118; ця відстань у варіанті, якому віддається перевага, становить від приблизно 1 мм до приблизно 6 мм; більша перевага віддається відстані від приблизно 1 мм до 3 мм. Вентиляційна зона 140 утворена першим рядом (та факультативно другим і, можливо, третім рядами) наскрізних вентиляційних отворів в Обідковому папері 116. За одним із варіантів, яким віддається перевага, отвори 134 по колу потокообмежувальної секції 126 фільтра перекриваються принаймні деякими вентиляційними отворами вентиляційної зони 140, так що повітря може просмоктуватися крізь вентиляційні отвори зони 140 та через потокообмежувальну секцію фільтра у порожнину 146, визначену між обмежувачем 130 потоку та фільтрувальною секцією 122, яка вставляється в рот. У варіанті, якому віддається перевага, вентиляційна зона 140 розташована поблизу обмежувача 130 або впритул до нього та на певній відстані від фільтрувальної секції 122, яка вставляється в рот, так що повітря, що просмоктується крізь вентиляційну зону 140, може змішуватися з головним струменем диму перед надходженням у фільтрувальну секцію 122, яка вставляється в рот. У варіанті, якому віддається перевага, відстань між вентиляційною зоною 140 та фільтрувальною секцією 122, яка вставляється в рот, становить щонайменше 5 мм або лежить у межах від 5 мм до 12 мм. 3 UA 97949 C2 5 10 15 20 25 30 35 40 45 50 55 60 У варіанті, якому віддається перевага, вентиляційна зона 140 та отвори 134 в потокообмежувальній секції 126 фільтра забезпечують рівень вентиляції курильного виробу щонайменше 25%, а більша перевага віддається рівням від щонайменше 50% до 90%. Як показано на Фіг. 2, може бути бажаним забезпечення кількох вентиляційних зон 140, 140' у положеннях перекривання з отворами 134, виконаними в потокообмежувальній секції 126 фільтра, з метою досягнення підвищених рівнів вентиляції. Як показано на Фіг. 3 та Фіг. 4, перегородка 128, яка утворює обмежувач 130 потоку, може бути виконана у формі зрізаного конуса, який звужується в напрямі проходження головного струменя диму через неї або у протилежному напрямі (як показано стрілками на Фіг. 3 та Фіг. 4). Крім того, обмежувач може включати в себе пару перегородок 128а' та 128b', розташованих всередині потокообмежувальної секції фільтра так, щоб забезпечувалася поперечна симетрія цієї секції. Поперечна симетрія секції фільтра спрощує виробництво із застосуванням високошвидкісного устаткування для виготовлення фільтрувальних мундштуків, оскільки секція працює однаково незалежно від того, забезпечує чи не забезпечує машина для виготовлення мундштуків попередню певну орієнтацію одного з кінців секції або змінює чи не змінює цю орієнтацію. На Фіг. 5 показано альтернативний варіант здійснення цього винаходу, який включає в себе потокообмежувальну секцію фільтра, яка має поперечну симетрію, оскільки перший трубчастий відсік 132 потокообмежувальної секції 126 фільтра має однакову довжину з другим розташованим вище за ходом диму трубчастим відсіком 136 потокообмежувальної секції 132 фільтра. За цим варіантом, другий розташований вище за ходом диму трубчастий відсік 136 має множину отворів 142, розташованих по його обводу таким самим чином, як отвори 134 розташовані по обводу першого розташованого нижче за ходом диму трубчастого відсіку 132. Внаслідок такої конструкції виготовлення фільтра спрощується, оскільки потокообмежувальна секція 126 фільтра має поперечну симетрію. Крім того, варіант за Фіг. 5 уможливлює створення другої зони вентиляції перед діафрагмою 130 на додаток до вентиляційної зони 140, виконаної згідно з варіантом, якому віддається перевага, або замість цієї зони. Як показано на Фіг. 6, один із варіантів, яким віддається перевага, пропонує курильний виріб 110, який включає в себе тютюновий пруток 112 та фільтр 114, з'єднаний з тютюновим прутком 112 за допомогою обідкового паперу 116. У варіанті, якому віддається перевага, фільтр 114 включає в себе першу фільтрувальну секцію 118 у розташованій вище за ходом диму кінцевій частині 120 фільтра 114, фільтрувальну секцію 122, яка вставляється в рот, у розташованій нижче за ходом диму кінцевій частині 124 фільтра 114 та потокообмежувальну секцію 126 фільтра, розташовану між першою фільтрувальною секцією 118 та фільтрувальною секцією 122, яка вставляється в рот, яка у варіанті, якому віддається перевага, прилягає до першої, розташованої вище за ходом диму фільтрувальної секції 118. У варіанті, якому віддається перевага, потокообмежувальна секція 126 фільтра включає в себе один або кілька потокообмежувальних наскрізних отворів 130. За цим варіантом здійснення фільтрувальні секції 118 та 122 являють собою фільтрувальні секції з низькою ефективністю видалення дисперсних компонентів, виготовлені переважно з ацетилцелюлозного джгута меншої щільності, який складається з волокон великого діаметра зі значеннями деньє окремого волокна (dpf) від приблизно 5,0 до приблизно 15,0, наприклад, 8 dpf, та загальним значенням деньє (td) від приблизно 10000 до приблизно 50000, наприклад, 35000 td. У цьому варіанті поблизу першої розташованої вище за ходом диму фільтрувальної секції 118 також розташована відносно коротка потокообмежувальна секція 126 фільтра (далі диск обмежувача) довжиною від приблизно 3 мм до 10 мм; більша перевага віддається довжині від приблизно 3 мм до 7 мм. У цьому варіанті здійснення центральна порожнина 146 всередині фільтра 114 визначена принаймні частково трубчастою секцією 148 фільтра, наприклад, циліндричною целюлозною трубкою, та певною відстанню між фільтрувальною секцією 122, яка вставляється в рот, та диском 126 обмежувача. У певному місці по довжині порожнини 146 виконана вентиляційна зона 140, розташована у варіанті, якому віддається перевага, нижче за ходом диму від секції 126 обмежувача та на певній відстані від фільтрувальної секції 122, яка вставляється в рот. Трубчаста секція 148 фільтра у варіанті, якому віддається перевага, виконана з відносно щільного фільтрувального паперу або іншого матеріалу, наприклад, з порожнистої ацетилцелюлозної трубки. У цьому варіанті вентиляційна зона 140 складається з множини вентиляційних отворів, які проходять крізь обідковий папір 116 та факультативно крізь трубчасту секцію 148 фільтра. Якщо трубчаста секція 148 фільтра виконана з паперу, то перевага віддається проходженню вентиляційних отворів крізь трубчасту секцію 148. У будь-якому разі така конструкція спрощує 4 UA 97949 C2 5 10 15 20 25 30 35 40 45 50 використання поточного лазерного перфорування для виконання вентиляційних отворів у процесі виготовлення курильного виробу 110. Для створення вентиляційної зони 140 можна застосовувати інші способи, наприклад, використовувати попередньо перфорований обідковий папір, механічне перфорування, електростатичне перфорування та інші способи. Як видно з Фіг. 7-9 та поданої нижче Таблиці 1, для незапалених сигарет, обладнаних розташованою нижче за ходом диму вентиляційною зоною та розташованим вище за ходом диму обмежувачем, на протязі всіх затягувань зберігається бажаний рівень вентиляції (приблизно 70%). Навпаки, як видно з Фіг. 10-12, якщо вентиляційні отвори розташовані вище за ходом диму відносно обмежувача, то рівень вентиляції зі збільшенням кількості затягувань має тенденцію до зниження. Сигарета, яка має розташований вище за ходом диму обмежувач 130 та розташовану нижче за ходом диму вентиляційну зону 140, як описано в цьому документі, може забезпечити різноманітні ефекти під час куріння. Наприклад, при підвищенні швидкості потоку під час затягування перепад тиску на обмежувачі зростає швидше у порівнянні зі звичайним ацетилцелюлозним фільтром. Таким чином, обмежувач у цій конфігурації відіграє роль обмежувача можливого граничного збільшення зусилля, з яким споживач може спробувати просмоктувати курильний виріб під час затягування. Крім того, при розташуванні зони 140 вентиляції за діафрагмою 130 обмежувача досягається взаємна незалежність функцій цих двох елементів (відповідно рівня вентиляції та RTD) і, отже, конструктор сигарети може регулювати значення RTD шляхом змінювання розміру отвору діафрагми 130 обмежувача, практично не впливаючи на рівень вентиляції, попередньо встановлений конструкцією вентиляційної зони 140, і навпаки. Як показано на Фіг. 13, інший варіант здійснення винаходу пропонує курильний виріб 110, який включає в себе тютюновий пруток 112 та фільтр 114, з'єднаний з тютюновим прутком 112 за допомогою обідкового паперу 116. У варіанті, якому віддається перевага, фільтр включає в себе першу фільтрувальну секцію 118 у розташованій вище за ходом диму кінцевій частині, виконану з ацетилцелюлозного джгута, фільтрувальну секцію 122, яка вставляється в рот, у розташованій нижче за ходом диму кінцевій частині фільтра, виконану з ацетилцелюлозного джгута, та диск 126 обмежувача, розташований між першою фільтрувальною секцією 118 та фільтрувальною секцією 122, яка вставляється в рот, причому перевага віддається розташуванню диска обмежувача нижче за ходом диму відносно фільтрувальної секції 118 впритул до неї. У цьому варіанті здійснення порожнина 146 всередині фільтра визначена принаймні частково у варіанті, якому віддається перевага, спірально намотаною паперовою трубкою 148, яка у варіанті, якому віддається перевага, простягається по всій довжині фільтра і є досить міцною, щоб бути самонесучою, але водночас досить тонкою, щоб уможливлювати лазерне перфорування в умовах потокового виробництва. Порожнина 146 додатково визначена відстанню між фільтрувальною секцією 122, яка вставляється в рот, та диском 126. Зовнішнє кільце диска обмежувача у варіанті, якому віддається перевага, знаходиться у ковзному контакті з внутрішньою поверхнею паперової трубки 148. Вентиляційна зона 140 розташована у певному місці по довжині порожнини 146, при цьому перевага віддається розташуванню цієї зони за секцією нижче за ходом диму відносно секції 126 обмежувача та на певній відстані від фільтрувальної секції 122, яка вставляється в рот. Трубка 148 може бути виконана з інших матеріалів та із застосуванням інших способів формування, наприклад, виливання або екструдування трубки або формування трубки з поздовжнім швом. У варіанті, якому віддається перевага, фільтрувальні секції 118 та 122 мають низьку ефективність видалення дисперсних компонентів та виконані, як описано вище. 5 UA 97949 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як показано на Фіг. 14, ще один варіант здійснення винаходу пропонує курильний виріб 110, який включає в себе тютюновий пруток 112 та фільтр 114, з'єднаний з тютюновим прутком 112 за допомогою обідкового паперу 116. У варіанті, якому віддається перевага, фільтр 114 включає в себе першу фільтрувальну секцію 119 у розташованій вище за ходом диму частині фільтра 114, виконану з вугілля на волоконному джгуті, другий фільтрувальний елемент 118, виконаний з ацетилцелюлозного джгута та розташований нижче за ходом диму відносно першого фільтрувального сегмента 119, фільтрувальну секцію 122, яка вставляється в рот, у розташованій нижче за ходом диму кінцевій частині фільтра, виконану з ацетилцелюлозного джгута, та диск 126 обмежувача, розташований між другою фільтрувальною секцією 118 та фільтрувальною секцією 122, яка вставляється в рот. У цьому варіанті здійснення зовнішнє кільце диска 126 обмежувача у варіанті, якому віддається перевага, виконане з незначною конусністю для спрощення просування диска 126 обмежувача вздовж трубки 148 зліва направо, як показано на Фіг. 14. У варіанті, якому віддається перевага, аналогічно попередньому варіанту здійснення, порожнина 146 простягається від фільтрувальної секції 122, яка вставляється в рот, до обмежувача 130 потоку, і вентиляційна зона 140 сполучена з порожниною 146 у місці, розташованому на певній відстані від фільтрувальної секції 122, яка вставляється в рот. Як показано на Фіг. 15, ще один варіант здійснення винаходу пропонує курильний виріб 110, який включає в себе тютюновий пруток 112 та фільтр 114, з'єднаний з тютюновим прутком 112 за допомогою обідкового паперу 116. У цьому варіанті здійснення конструкція фільтра 114 аналогічна конструкції описаних вище варіантів здійснення з посиланням на Фіг. 14, з тією відмінністю, що диск 126 обмежувача є симетричним або має поперечну симетрію, отже, положення диска обмежувача можна змінювати на зворотне без впливу на його робочі характеристики. У варіанті, якому віддається перевага, диск 126 має скісні кромки 123, 123' для спрощення ковзання. Таку конструкцію диска 126 обмежувача можна також використовувати у конструкціях фільтрів, описаних із посиланнями на Фіг. 13, Фіг. 16 та Фіг. 17. У варіантах здійснення, показаних на Фіг. 16 та Фіг. 17, пропонується курильний виріб 110, який включає в себе тютюновий пруток 112 та фільтр 114, з'єднаний з тютюновим прутком за допомогою обідкового паперу 116. У цих варіантах здійснення фільтри 114 мають конструкцію, аналогічну конструкції варіантів здійснення, описаних із посиланнями на Фіг. 13 та Фіг. 14, але без фільтрувальної секції 122, яка вставляється в рот, отже, забивання та інші негативні ефекти фільтрування додатково мінімізовані. На Фіг. 18 показано один із варіантів процесу складання здвоєних фільтрувальних мундштуків, які включають в себе обмежувачі потоку, з подальшим їх подаванням у складальну машину для виготовлення курильних виробів. На Фіг. 18А показано паперову трубку 148' фільтра подвійної довжини (здвоєну) та фільтрувальну секцію 122', яка вставляється в рот, подвійної довжини (здвоєну). Здвоєна ацетилцелюлозна фільтрувальна секція 122', яка вставляється в рот, за допомогою штовхача або іншим способом встановлюється по центру довжини здвоєної паперової трубки 148' фільтра, як показано на Фіг. 18В. Диски 126, 126' обмежувачів за допомогою штовхача або іншим способом встановлюються на певній відстані від протилежних кінців здвоєної секції 122' шляхом введення у протилежні кінці трубки 148', наприклад, із застосуванням штовхачів 127, як показано на Фіг. 18С. Потім шляхом проштовхування або введення іншим чином у протилежні кінці трубки 148', наприклад, із застосуванням штовхачів 127, встановлюються на місце впритул до дисків 126, 126' обмежувачів одинарні перші фільтрувальні секції 118, 118, як показано на Фіг. 18D. Одержаний фільтрувальний мундштук подвійної довжини вводиться у проміжок між двома тютюновими прутками 112, 112 та закріплюється обідковим папером 116, як показано на Фіг. 18Е. Виконується факультативна лазерна перфорація 140, після чого здвоєні сигарети роз'єднуються, як показано на Фіг. 18F. Усі ці операції можуть виконуватися із застосуванням високошвидкісного устаткування для виготовлення фільтрувальних мундштуків та сигарет. У варіантах виробництва курильних виробів, які включають в себе фільтрувальну секцію 119, спочатку здвоєна фільтрувальна секція 122', яка вставляється в рот, встановлюється по центру довжини здвоєної трубки 148' та встановлюються диски 126 обмежувачів. Після цього у протилежні кінці за допомогою штовхачів або іншим способом впритул до дисків обмежувачів встановлюються одинарні секції 118, а потім одинарні секції 119, виконані з вугілля на волоконному джгуті. Стосовно до Фіг. 14, для курильного виробу довжиною 83 мм перевага віддається таким розмірам: довжина фільтра, наприклад, 27 мм, в тому числі довжина паперової трубки 27 мм, довжина фільтрувальної секції, яка вставляється в рот, 7 мм, відстань вентиляційних отворів від кінця курильного виробу, що вставляється в рот, 12мм; диск обмежувача довжиною 5 мм відділений від фільтрувальної секції, яка вставляється в рот, порожниною довжиною 5 мм; 6 UA 97949 C2 5 10 15 20 25 30 35 40 45 50 55 довжина ацетилцелюлозної (СА), розташованої вище за ходом диму відносно диска обмежувача, 2,5 мм; довжина секції, виконаної з вугілля на волокні (COT), розташованої вище за ходом диму відносно секції СА, 7 мм. Вентиляційна зона 140 утворена першим рядом (та факультативно другим і, можливо, третім рядами) вентиляційних отворів, виконаних у обідковому папері 116 та трубці 148' фільтра. Відповідно, повітря у варіанті, якому віддається перевага, всмоктується через вентиляційні отвори зони 140 у порожнину 146, визначену між обмежувачем 130 потоку та фільтрувальною секцією 122, яка вставляється в рот. У варіанті, якому віддається перевага, вентиляційна зона 140 розташована поблизу обмежувача 130 потоку або впритул до нього та віддалена від фільтрувальної секції 122, яка вставляється в рот, так що повітря, яке всмоктується через вентиляційну зону 140, може змішуватися з головним струменем диму перед його надходженням у фільтрувальну секцію 122, яка вставляється в рот. У варіанті, якому віддається перевага, відстань між вентиляційною зоною 140 та фільтрувальною секцією 122, яка вставляється в рот, становить щонайменше 5 мм або лежить у межах від 5 мм до 20 мм. Завдяки такому розташуванню затримання головного струменя диму у фільтрувальній секції 122, яка вставляється в рот, зводиться до мінімуму. У варіанті, якому віддається перевага, вентиляційна зона 140 забезпечує ступінь вентиляції курильного виробу щонайменше 25%, а у варіанті, якому віддається більша перевага, від щонайменше 50% до 90%, наприклад, 60%, 70% або 80%. Диск 126 обмежувача може мати непроникну перегородку (поперечну стінку) з одним або кількома наскрізними отворами, яка утворює обмежувач 130 потоку, причому обмежувач має конкретну форму отвору зменшеного діаметра. За бажанням перегородка може бути перпендикулярною до поздовжньої осі курильного виробу або мати форму зрізаного конуса, який звужується або в напрямі потоку головного струменя диму, який проходить через отвір, або у протилежному напрямі. Крім того, диск 126 обмежувача може бути виконаний із забезпеченням поперечної симетрії. Секція фільтра, що має поперечну симетрію, спрощує виробництво із застосуванням високошвидкісного устаткування для виготовлення фільтрувальних мундштуків, оскільки така секція працює однаково незалежно від того, забезпечує чи не забезпечує машина для виготовлення мундштуків попередню певну орієнтацію одного з кінців секції або змінює чи не змінює цю орієнтацію. Диск 126 обмежувача, який має поперечну симетрію, має трубчасті елементи однакової довжини по обидва боки поперечної стінки (перегородки). Така конструкція спрощує виготовлення фільтра за рахунок поперечної симетрії диска 126 обмежувача. Факультативно вище за ходом диму відносно обмежувача 130 потоку може бути виконана вентиляційна зона на додаток до вентиляційної зони 140, описаної вище. Виготовлення курильних виробів 110 за цим винаходом можна спростити шляхом застосування попередньо перфорованого обідкового паперу. У варіанті, якому віддається перевага, розміри обмежувача 130 потоку вибрані з розрахунком на забезпечення достатнього перепаду тиску, при якому курильний виріб 110 має опір просмоктуванню щонайменше 40 мм водяного стовпа (392 Па) або більше, у варіанті, якому віддається перевага, в межах від 50 мм до 100 мм водяного стовпа (490,3-980,6 Па). У варіанті, якому віддається перевага, перегородка (поперечна стінка) має діаметр від приблизно 7,0 мм до 8,0 мм, у варіанті, якому віддається більша перевага, від приблизно 7,4 мм до 7,8 мм, причому перегородка у варіанті, якому віддається перевага, має один або факультативно декілька наскрізних отворів діаметром від приблизно 0,5 мм до приблизно 1,0 мм, у варіанті, якому віддається більша перевага, від приблизно 0,5 мм до 0,7 мм. Оскільки перепад тиску на обмежувачі залежить від площі пропускного перерізу, можна застосовувати декілька отворів. Наприклад, за одним із варіантів, у перегородці виконано два отвори діаметром по 0,5 мм кожний. Диск 126 обмежувача може бути виготовлений з паперу, пластмаси, полімеру або металу, а більша перевага віддається дискам з паперового матеріалу або з пластмаси/полімеру, що піддається біорозкладу, або з іншого придатного матеріалу, що піддається біорозкладу. Однак у разі використання пластмаси диск 126 обмежувача у варіантах здійснення, показаних на Фіг. 6 та Фіг. 13-17, має невеликі розміри, і вміст матеріалу, що не піддається біорозкладу, у фільтрі зведено до мінімуму. У варіанті, якому віддається перевага, обмежувач 130 потоку та фільтрувальна секція 122, яка вставляється в рот, віддалені один від одної на відстань, достатню для послаблення впливу дисперсних компонентів диму на розташовану вище за ходом диму поверхню фільтрувальної секції 122, яка вставляється в рот. У варіанті, якому віддається перевага, обмежувач 130 потоку 7 UA 97949 C2 5 10 15 20 25 30 35 40 45 50 55 60 віддалений від фільтрувальної секції 122, яка вставляється в рот, на відстань від приблизно 4 мм до 20 мм, у варіанті, якому віддається перевага, від приблизно 6 мм до 10 мм. Мається на увазі що фільтр у варіанті, якому віддається перевага, може виготовлятися із застосуванням простого способу комбінування, який широко застосовується у промисловості із застосуванням високошвидкісного устаткування для виготовлення сигарет. Кожний варіант здійснення додатково включає в себе трубчастий самонесучий елемент навкруги порожнини 146, який забезпечує бажану міцність по всій довжині фільтра 114. Крім того, згадані варіанти здійснення забезпечують необхідне значення опору просмоктуванню при підтриманні бажаного високого ступеня вентиляції на протязі усіх затягувань. Остання властивість досягається шляхом вміщення вентиляційної зони 140 нижче за ходом диму відносно обмежувача 130 потоку. Крім того, розташування вентиляції вздовж порожнини 146 забезпечує змішування повітря, всмоктуваного у фільтр 114 через вентиляційну зону 140, з головним струменем диму, всмоктуваним із тютюнового прутка 112. В одному з випробуваних варіантів здійснення на кінці, який вставляється в рот, фільтрувальної секції 122 спостерігалося рівномірне забарвлення, яке є ознакою ефективного змішування. Під час куріння сигарети, сконструйованої відповідно до цього винаходу, у варіанті, якому віддається перевага, ступінь вентиляції (який становить, наприклад, 50-90%, у варіанті, якому віддається перевага, приблизно 70%) на протязі всіх затягувань підтримується незмінним, як видно з Фіг. 7-9 та Таблиці 1. Навпаки, якщо вентиляційні отвори розташовані перед обмежувачем 130 потоку, ступінь вентиляції при послідовних затягуваннях під час куріння має тенденцію до зниження, як видно з Фіг. 10-12 та Таблиці 1. На Фіг. 19 показано курильний виріб 10, який включає тютюновий пруток 12 та фільтр 14, з'єднаний з тютюновим прутком 12 за допомогою обідкового паперу 16. У варіанті, якому віддається перевага, фільтр 14 включає в себе факультативну секцію 24 фільтра з низькою ефективністю видалення дисперсних компонентів, встановлену на розташованому вище за ходом диму кінці 20 фільтра, та факультативну фільтрувальну секцію 122, яка вставляється в рот, з низькою ефективністю видалення дисперсних компонентів, встановлену на розташованому нижче за ходом диму кінці 25 фільтра 14. У варіанті, якому віддається перевага, потокообмежувальна секція (або елемент) 26 фільтра розташована вище за ходом диму відносно вентиляційної зони 40, яка сполучається з порожниною 46. За одним із варіантів, яким віддається перевага, курильний виріб 10 включає в себе потокообмежувальну секцію 26, вмонтовану у повітропроникну трубчасту секцію 30. При операціях виготовлення у розташований вище за ходом диму кінець трубчастої секції 30 вводиться Т-подібний вкладиш 18 обмежувача. У цьому варіанті здійснення трубчаста секція 30 виконана з ацетилцелюлозного джгута (який іноді зветься порожнистою ацетатною трубкою, або скорочено HAT), a T-подібний вкладиш 18 обмежувача має поперечну стінку 45 у формі диска з одним або декількома отворами 60 та поздовжню трубчасту частину 32, яка простягається від цієї стінки і має довжину від приблизно 3 мм до приблизно 10 мм, більша перевага віддається довжині від приблизно 3 мм до приблизно 7 мм. Т-подібний вкладиш включає в себе зовнішнє кільце 33, яке є ширшим від трубчастої частини 32, отже, вкладиш 18 у вигляді збоку має Т-подібну форму. За одним із варіантів здійснення центральна порожнина 46 фільтра 14 визначена принаймні частково трубчастою секцією 30 та факультативно частково простором, який охоплюється трубчастою частиною 32 вкладиша 18 обмежувача. У варіанті, якому віддається перевага, нижче за ходом диму відносно вкладиша 18 обмежувача розташована вентиляційна зона 40, яка сполучається з порожниною 46. У варіанті, якому віддається перевага, трубчаста секція 30 виконана з порожнистої ацетатної трубки (HAT) та є повітропроникною (має низьку щільність), так що при затягуванні вентиляційне повітря може всмоктуватися через вентиляційні отвори 75 у порожнину 46. Для виготовлення трубчастої секції 30 можуть також використовуватися інші матеріали низької щільності з низькою ефективністю фільтрування. Під час затягування головний струмінь диму просмоктується через показаний на Фіг. 20 отвір 60 у поперечній непроникній для диму стінці (диску) 45 Т-подібного вкладиша 18 обмежувача, та через порожнину 46, де він перемішується з вентиляційним повітрям, всмоктуваним у порожнину 46 через вентиляційну зону 40. За одним із варіантів здійснення перевага віддається постійному діаметру отвору 60. За іншим варіантом здійснення діаметр отвору 60 змінюється по довжині отвору. В одному з варіантів, яким віддається перевага, вентиляційна зона 40 складається з розташованих по колу в один або кілька рядів вентиляційних отворів 75, які проходять крізь обідковий папір 16 та факультативно або частково у трубчасту секцію 30 або крізь неї. Таке 8 UA 97949 C2 5 10 15 20 25 30 35 40 45 50 55 60 розташування спрощує застосування попереднього лазерного перфорування для виконання вентиляційних отворів 75. Для створення вентиляційної зони 40 можна застосовувати також інші придатні для потокового виробництва способи, наприклад, лазерне перфорування, механічне перфорування за допомогою штифтів, електростатичне перфорування та інші способи. Вентиляційні отвори 75 у обідковому папері 16 уможливлюють всмоктування атмосферного повітря у вентиляційну зону 40 крізь трубчасту секцію 30 та у порожнину 46. Якщо принаймні частину трубчастої секції 30 становить порожниста ацетатна трубка, то у виконанні перфорації у трубчастій секції 30 фільтра немає потреби, оскільки згаданий матеріал є повітропроникним. За одним із варіантів, яким віддається перевага, вентиляційна зона 40 та трубчаста секція 30 фільтра забезпечують ступінь вентиляції курильного виробу щонайменше приблизно 25%, а більша перевага віддається значенням цього показника від щонайменше приблизно 50% до приблизно 90%. На Фіг. 20 показано Т-подібний вкладиш 18 обмежувача, показаного на Фіг. 19. Т-подібний вкладиш 18 обмежувача має непроникну для диму поперечну стінку 45, у якій виконаний щонайменше один наскрізний отвір 60. Поперечна стінка 45 займає проміжне положення по довжині трубчастої секції 32 Т-подібного вкладиша 18 обмежувача. Зовнішня стінка трубчастої секції 32 має уступ 43, який обмежує виїмку 41 для вміщення матеріалу HAT 26 та фіксування положення вкладиша 18 обмежувача. На Фіг. 21 показано курильний виріб 10, який включає в себе фільтр 14 з Т-подібним вкладишем 18 обмежувача, введеним в один кінець повітропроникної трубчастої секції 30. Факультативно в цьому варіанті та у варіанті за Фіг. 19 на фільтрувальний папір або обгортку пробки нанесений поперечний шар 6 термоплавкого безрозчинового клею для утворення кільцего ущільнення вздовж зовнішнього краю кільця 33 та з'єднання Т-подібного вкладиша 18 обмежувача з першою фільтрувальною секцією 24 та секцією 30 HAT. Таке рішення додатково запобігає всмоктуванню головного струменя диму вздовж зовнішніх країв Т-подібного вкладиша 18 обмежувача. На Фіг. 22 показано курильний виріб 10, який включає в себе фільтр 14 з розташованою вище за ходом диму фільтрувальною секцією 24 та розташованою вище за ходом диму порожниною 85. Цей фільтр включає в себе трубчасту секцію 30, виконану з повітропроникного матеріалу, та Т-подібний вкладиш 18 обмежувача, введений у розташований вище за ходом диму кінець трубчастої секції 30. Т-подібний вкладиш 18 обмежувача включає в себе отвір 60 у поперечній стінці 45. Розташована вище за ходом диму порожнина 85 сприяє уникненню блокування отвору 60 під час куріння. Як показано на Фіг. 23, за іншим варіантом курильний виріб 10 включає в себе фільтр 14 з розташованою вище за ходом диму фільтрувальною секцією 24, яка має в центрі кожного з торців виїмки 86. Виїмки 86 знаходяться на одній осі з отвором 60 Т-подібного вкладиша 18 обмежувача, введеного у трубчасту секцію 30, аналогічно Фіг. 21 та Фіг. 22. Виїмка 86, розташована впритул до Т-подібного вкладиша 18 обмежувача, запобігає блокуванню отвору 60 внаслідок нагромадження частинок смоли та/або конденсату під час куріння. На Фіг. 24 показано Т-подібний вкладиш 18 обмежувача, показаного на Фіг. 21 та Фіг. 22, для застосування у фільтрі 14. За одним варіантом здійснення Т-подібний вкладиш 18 обмежувача виконаний як цілісна деталь, яка має порожнисту трубчасту частину 32 та поперечну стінку (або диск) 45. У варіанті, якому віддається перевага, поперечна стінка 45 має отвір 60, розташований поблизу центра поперечної стінки 45 Т-подібного вкладиша 18 обмежувача, однак можуть бути вибрані інші положення, а також у стінці 45 можуть бути виконані кілька отворів 60. За одним із варіантів, яким віддається перевага, видовжена частина 32 Т-подібного вкладиша 18 обмежувача утворює канал діаметром від приблизно 3 мм до приблизно 9 мм та довжиною від приблизно 7 мм до приблизно 10 мм. У варіанті, якому віддається перевага, трубчаста частина 32 щільно входить у трубчасту секцію 30, яка переважно являє собою порожнисту ацетатну трубку. Поперечна стінка 45 у варіанті, якому віддається перевага, має розміри, які забезпечують перекривання істотної частини торця порожнистої ацетатної трубки після введення в неї трубчастої частини 32. Як показано на Фіг. 25, за одним із варіантів здійснення Т-подібний вкладиш 18 обмежувача може мати шипи 9. Шипи 9 фіксують Т-подібний вкладиш 18 обмежувача всередині порожнистої ацетатної трубки (HAT) після введення видовженої частини 32 Т-подібного вкладиша 18 обмежувача у HAT. Для спрощення виготовлення фільтрів на високошвидкісному устаткуванні для виробництва фільтрувальних мундштуків, зовнішній діаметр кільця 33 виконано меншим від початкового (перед операціями виготовлення фільтрувального мундштука) діаметра трубчастої секції 30. Перевага віддається діаметру кільця 33, меншому від заданого діаметра виготовлюваної 9 UA 97949 C2 5 10 15 20 25 30 35 40 45 50 55 60 сигарети. Наприклад, для сигарети з обводом 24,1 мм перевага віддається меншому на 1-10% обводу кільця 33, наприклад, приблизно 23,9 мм або менше. Згідно з типовими поширеними способами виготовлення фільтрувальних мундштуків, початковий діаметр секції 30 HAT є дещо збільшеним, отже, його можна рівномірно обтиснути до бажаного діаметра (наприклад, 24,1 мм) та утримувати на місці за допомогою обгортки пробки під час операцій виготовлення фільтра. Оскільки кільце 33 має менший діаметр, Т-подібний вкладиш 18 обмежувача проходить через вузли машини для виготовлення фільтрувальних мундштуків без затримки. У варіанті, якому віддається перевага, Т-подібний вкладиш 18 обмежувача являє собою цілісну деталь, виконану способом виливання під тиском. Т-подібний вкладиш 18 обмежувача у варіанті, якому віддається перевага, виготовляється з пластмаси, металу, целюлозного матеріалу та/або композиту пластмаси з крохмалем. До придатних для цього пластмас належать (без обмеження поданим нижче переліком) поліпропілен, поліетилен, полістирол, найлон, полісульфони, складні поліефіри, поліуретан та їх комбінації. Як показано на Фіг. 26, у взятому за приклад способі виготовлення із застосуванням високошвидкісного устаткування секції 30 HAT вміщуються попарно у виїмки барабана 504 між протилежними парами здвоєних Т-подібних вкладишів 18, 18' обмежувачів та притискаються один до одного для одержання пари здвоєних комплектів HAT обмежувачів у кожній виїмці; ці комплекти мають довжину по 26 мм. Ці пари потім передаються або завантажуються у перший бункер 501 головної секції 506 складальної машини подвійної дії для складання пробок з трубками (DAPTC) Більша перевага віддається виконанню цієї операції введення на барабанах безпосередньо під бункером 501. З першого бункера 501 здвоєні комплекти HAT обмежувачів розділюються та надходять через певні проміжки на нескінченний стрічковий транспортер 505 складальної машини Молінса (Molins) подвійної дії для складання пробок з трубками або іншої складальної машини з аналогічними функціями. Аналогічним чином виготовляються нескінченні ацетилцелюлозні (СА) фільтрувальні прутки з низькою ефективністю видалення дисперсних компонентів, які ріжуться на множину прутків 6кратної довжини (84 мм); ці різані прутки подаються або завантажуються у другий бункер 507 складальної машини DAPTC. У процесі операцій складання ці 6-кратні прутки додатково розрізаються на здвоєні відрізки довжиною по 14 мм (відповідно до здвоєного варіанта розташованої вище за ходом диму секції 24 фільтра, показаного на Фіг. 19) та вміщуються поперемінно із комплектамиобмежувачів на транспортер 505. На подальшій частині транспортера 505 обертовий стикувальний барабан 508 створює нескінченну замкнуту послідовність 515 штрангів, що складаються з поперемінних здвоєних комплектів обмежувачів та здвоєних СА відрізків, які стикаються один з одним кінець до кінця. За стикувальним барабаном 508 ця послідовність переноситься на стрічку 513 обгорткового паперу. За допомогою транспортера 509 форматного гарнітура послідовність 515 та обгортковий папір 513 спільно проводяться через форматний гарнітур 511, причому обгортковий папір 513 обгортає послідовність 515 штрангів так, що утворюється нескінченний фільтрувальний пруток 521. У варіанті, якому віддається перевага, на стрічку 513 обгорткового паперу за допомогою одного або кількох пристроїв 517 для нанесення клею наноситься клей за бажаною схемою (безперервно та/або на окремі місця) для фіксації фільтрувального прутка 521 у його кінцевій формі. Оскільки кільця 33 Т-подібних вкладишів 18 обмежувачів мають менший діаметр у порівнянні з заданим діаметром фільтрувального прутка, вони проходять через вузол 511 та залишаються на своїх місцях, розташованих вздовж прутка 521 через певні проміжки. За вузлом 511 розташовано різак 517, який розрізує нескінченний пруток 521 з одержанням 6-кратних комплектів (прутків) 519, кожний з яких включає в себе обмежувач та розташовану вище за ходом диму секцію фільтра. У варіанті, якому віддається перевага, 6-кратний пруток 519 включає в себе (у послідовності від одного кінця до другого) такі секції: одинарну секцію СА довжиною 7 мм на одному кінці прутка 521; перший здвоєний комплект обмежувачів довжиною 26 мм; здвоєну секцію СА довжиною 14 мм; другий здвоєний комплект обмежувачів довжиною 26 мм; другу здвоєну секцію СА довжиною 14 мм; третій здвоєний комплект обмежувачів довжиною 26 мм; та другу одинарну секцію СА довжиною 7 мм на протилежному кінці прутка. Потім 6-кратні прутки 519 подаються або завантажуються у перший бункер 170 двобункерної машини для складання фільтрів або до машини з аналогічними функціями. Як показано на Фіг. 27 та Фіг. 28, 6-кратні прутки 519 довжиною по 120 мм розрізаються на три здвоєні прутки 521 на барабані 222, потім сортуються на барабані 224, вирівнюються на барабані 226, після чого кожний пруток розрізається по центру та розділюється на протилежно спрямовані пари підкомплектів вздовж кожної виїмки барабана 232. Кожний підкомплект включає в себе одинарну секцію СА довжиною 7 мм (яка відповідає розташованій вище за ходом диму секції 24 на Фіг. 12), Т-подібний вкладиш 18 обмежувача та одинарну секцію HAT, 10 UA 97949 C2 5 10 15 20 25 30 35 40 45 50 55 60 відкритий кінець якої обернений всередину вздовж відповідної виїмки барабана. Потім ці пари підкомплектів розсувають на відстань, достатню для вміщення між ними здвоєної секції СА 622 довжиною 14 мм. Кожна здвоєна секція 622 відповідає здвоєній розташованій нижче за ходом диму фільтрувальній секції 122, яка вставляється в рот, показаній на Фіг. 19. Здвоєні секції 622 у варіанті, якому віддається перевага, виготовляються шляхом аналогічного розрізання, сортування та вирівнювання 6-кратних комплектів довжиною по 84 мм фільтрувальних мундштуків на барабанах 242, 244 та 246 агрегату DHMAX, представленого на Фіг. 27, з подальшими операціями різання, сортування та вирівнювання, які виконуються на барабані 248 або поблизу від нього. Після операцій, які виконуються на позиції 238, прутки складаються на барабані 250 і утворюють комплектні здвоєні фільтри 525, які потім встановлюються між парами розсунутих на певну відстань тютюнових прутків 527, як показано на Фіг. 29, та обгортаються обідковим папером 529 шляхом виконання звичайних операцій приклеювання обідка на машині Dual Hopper Max з одержанням здвоєних сигарет 531. Після цього здвоєні сигарети 531 розділяються, сигарети вирівнюються на барабані 264 і передаються у пакувальну машину 266, звідки надходять у машину 268 для пакування блоків, а потім у машину 270 для пакування ящиків. Порожнисті ацетатні трубки фільтрів можна виготовляти безперервним способом на машині для виготовлення трубчастих фільтрувальних мундштуків, наприклад, на машині, описаній у US 3 637 447 на ім'я Бергер (Berger) та інших. Подальші операції складання та приклеювання обідка можна виконувати на складальній машині Молінса (Molins) подвійної дії для складання пробок із трубками (DATPC). У варіанті, якому віддається перевага, тютюнові прутки виготовляються на відомій машині для виготовлення сигаретних прутків (наприклад, на машині Молінса Mark 9), де різаний наповнювач (у варіанті, якому віддається перевага, тютюнова суміш) формується на стрічковому транспортері пневматичним способом у нескінченний тютюновий пруток та обгортається нескінченною стрічкою обгорткового паперу, який потім склеюється вздовж поздовжнього шва та герметизується за допомогою клею. Напівфабрикат, який виходить із машини для виготовлення тютюнового прутка, потім розрізається та подається у машину для приклеювання обідка, наприклад, у двобункерну складальну машину Гауні (Наші Dual Hopper Max), модифіковану з розрахунком на виконання операцій складання та приклеювання обідка, описаних в цьому документі. За іншим варіантом здійснення, показаним на Фіг. 30, потокообмежувальна секція 26' фільтра 14 має фігурний, у варіанті, якому віддається перевага, спіральний, канал 80, призначений для створення бажаного опору просмоктуванню. Спіральний хід потоку диму через обмежувач 26' уможливлює зниження вмісту компонентів парогазової фази головного струменя диму внаслідок дифузії, абсорбції/адсорбції, та/або зниження вмісту грубших або важчих частинок диму внаслідок відцентрового ефекту та ударної дії. У варіанті, якому віддається перевага, спіральний канал 80 для димового потоку, як показано на Фіг. 30, сполучається з центральною порожниною 46 великого об'єму та у варіанті, якому віддається перевага, розташований вище за ходом диму відносно вентиляційної зони 40 фільтра 14. У варіанті, якому віддається перевага, канал 80 виконаний у непроникному матеріалі. Елемент, у якому виконано канал 80, у варіанті, якому віддається перевага, виготовлений з матеріалу, вибраного з групи, яку складають поліетилен високої густини, пресовані целюлозні матеріали та їх комбінації. Секція 26' обгорнута обгортковим папером, вугільним папером або вугіллям на джгуті для формування спірального каналу для димового потоку. У варіанті, якому віддається перевага, спіральний канал 80 має внутрішній діаметр від приблизно 0,30 мм до приблизно 1,5 мм та довжину від приблизно 10 мм до приблизно 200 мм. За одним із варіантів здійснення винаходу до матеріалу, що оточує спіральний канал 80, можна додати смакоароматичні домішки або барвники. Прикладами смакоароматичних домішок є лакриця, цукор, продукт «isosweet», какао, лаванда, кориця, кардамон, селера, шамбала, каскарила, сандалове дерево, бергамот, герань, медова есенція, трояндова олія, ваніль, лимонна олія, апельсинова олія, м'ятні олії, кмин, коньяк, жасмин, шамоніль, ментол, касія, шавлія, кучерява м'ята, імбир, коріандр, кава тощо. У цьому варіанті здійснення дим під час затягування просмоктується через канал 80, який діє як обмежувач потоку. Залежно від перерізу та довжини канала 80 можна забезпечити бажаний перепад тиску на цій секції. Канал 80 відкривається у порожнину 46 фільтра 14, яка визначена принаймні частково трубчастим елементом 30, наприклад, целюлозною трубкою, яка простягається від одного кінця фільтра 14 до другого. За спіральним каналом 80 розташована вентиляційна зона 40. Вентиляція забезпечується перфорацією в обідковому папері 16, при цьому трубчастий 11 UA 97949 C2 5 10 15 20 25 30 35 40 45 50 55 60 елемент 30 може бути факультативно виконаний з волокнистого матеріалу і, отже, може бути повітропроникним. Спіральний канал 80 для димового потоку може бути точно вибраний з розрахунком на селективне забезпечення проходження у порожнину 46 лише певного діапазону компонентів диму або розмірів димових частинок, наприклад, аерозольних частинок диму, збагаченого напівлеткими компонентами. Можливим є зниження вмісту як газової, так і дисперсної фази диму, однак у варіанті, якому віддається перевага, забезпечується збереження у димі напівлетких речовин з інтенсивним смакоароматичним ефектом. Якщо обгортка спірального елемента виконана з вугільного паперу або листового матеріалу, який містить адсорбенти, компоненти газової фази диму, що просмоктується через канал фільтра, можуть дифундувати із фільтра та/або довше контактувати з папером, наслідком чого є поглинання цільових компонентів. Важкі або великі аерозольні частинки, які зазнають впливу відцентрової сили або ударної дії, також можуть вловлюватися. Матеріали, наприклад, пластики на основі паперової пульпи або крохмалю, які застосовуються для виготовлення секції 26', можна вибирати або обробляти з метою підвищення селективності фільтрування дисперсної фази або постачання ароматизаторів. Наприклад, згаданий матеріал можна обробити воскоподібним матеріалом або олією з метою підвищення ефективності видалення неполярних компонентів або обробити гліцерином для підвищення ефективності видалення полярних сполук. Як видно з Фіг. 30, спіральна потокообмежувальна секція може бути застосована для видалення дрібних частинок вугілля, які можуть захоплюватися головним струменем диму, який звичайно зветься «проскоком вугілля». Ця функція може бути вдосконалена шляхом включення в обгортку спірального каналу засобу, який має спорідненість до частинок вугілля. Такий засіб може являти собою клейку або захоплювальну речовину чи матеріал, наприклад, віск, гліцерин або інший засіб, який захоплює вугілля. Як показано на Фіг. 31, інший варіант здійснення винаходу передбачає курильний виріб, конструкція якого в цілому подібна до варіантів здійснення, описаних стосовно до Фіг. 6 та Фіг. 13-17, з тією відмінністю, що він включає в себе потокообмежувальну секцію 726, яка має центральний канал 727, діаметр та довжина якого вибрані з розрахунком на забезпечення бажаного рівня RTD, як описано вище. У варіанті, якому віддається перевага, канал 727 має на кінцях розширення 728 та 729 з метою запобігання нагромадженню дисперсних речовин та конденсатів. Факультативно перша фільтрувальна секція 118 може мати виїмки 119, які, будучи розташовані впритул до кінця 729 каналу 727, додатково запобігають забиванню каналу 727. Як показано на Фіг. 32, за одним із варіантів здійснення винаходу секція 26 обмежувача може включати в себе фільтрувальну пробку 826, у якій виконана щонайменше одна спіральна канавка 827. У варіанті, якому віддається перевага, ця щонайменше одна спіральна канавка 827 діє як канал, через який може проходити дим. У цьому варіанті здійснення бажаний рівень перепаду тиску (RTD) залежить від діаметра та довжини канавки 827, отже, ступінь спіральності вибирають з умови забезпечення необхідного перепаду тиску при певному діаметрі канавки. Як показано на Фіг. 33 та Фіг. 34, секція 26 обмежувача може натомість включати в себе ацетилцелюлозну фільтрувальну пробку 90 із фільтрувального матеріалу з низькою ефективністю видалення дисперсних речовин, яка має на одному або факультативно обох торцях кільцеву зону 95, покриту або оброблену для визначення діафрагми 30 у необробленій зоні 97. У варіанті, якому віддається перевага, незначна частина 97 торця фільтрувальної пробки залишається непокритою або необробленою так, що утворюється отвір, через який може проходити головний струмінь диму. В одному варіанті на один торець пробки нанесено надлишкову кількість триацетину як оклюзійного засобу, що надає кільцевій зоні 95 непроникності для диму. За іншим варіантом зону 95 піддають термічній обробці з метою надання їй непроникності для диму. З метою уникнення утруднень при виробництві із застосуванням високошвидкісного устаткування кільцеву зону, яка прилягає до периферії пробки, залишають непокритою або необробленою для уможливлення незначного стискання цієї зони пробки при проходженні через форматний гарнітур або машину для виготовлення прутків та обгортання пробки обгорткою. В альтернативних варіантах зона 95 може бути закрита кільцем із непроникного паперу, плівкотвірного засобу або клею. Як показано на Фіг. 35, за одним із варіантів, яким віддається перевага, секція 26 обмежувача включає в себе ацетилцелюлозну фільтрувальну пробку з низькою ефективністю видалення дисперсних речовин вище за ходом диму відносно вентиляційної зони 40. У варіанті, якому віддається перевага, ацетилцелюлозна фільтрувальна пробка 90 має на одному торці кільцеву зону 95, покриту або оброблену для визначення діафрагми 30 у необробленій зоні 97. У варіанті, якому віддається перевага, незначна частина 97 одного торця фільтрувальної пробки залишається непокритою або необробленою так, що утворюється отвір, через який 12 UA 97949 C2 5 10 15 20 25 30 35 може проходити головний струмінь диму. У варіанті, якому віддається перевага, покритий торець розташований нижче за ходом диму відносно фільтрувальної секції 90. Конструкція курильного виробу, показаного на Фіг. 34 та Фіг. 35, виконана аналогічно конструкціям виробів за Фіг. 6 та Фіг. 13-17. При виготовленні обмежувача за Фіг. 33-35 СА пробки з бункера 507 (дивись Фіг. 26) розрізаються, як описано вище, з одержанням здвоєних секцій довжиною 14 мм, і кожний із торців оброблюється для створення діафрагм 97 (Фіг. 33) обмежувача 26 на протилежних кінцях здвоєних секцій довжиною 14 мм, а при операціях, які виконуються після бункера 501, немає потреби включення Т-подібних вкладишів 18 обмежувачів. Відомо, що деякі обгорткові матеріали для сигарет спричиняють збільшення вивільнення CO у деяких конструкціях курильних виробів, як, наприклад, смужкуваті папери для послаблення тенденції до згоряння. В минулому протидія тенденції смужкуватих паперів до підвищеного вивільнення CO забезпечувалася шляхом значного підвищення проникності базового полотна обгортки, що, у свою чергу, впливало на кількість затягувань та інші властивості сигарети і, отже, вимагало значного модифікування початкової конструкції сигарети. Однак застосування фільтра з обмежувачем за цим винаходом для сигарет із тютюновим прутком, обгорнутим смужкуватим папером, уможливлює зниження вмісту CO та усуває необхідність значного модифікування вихідної конструкції сигарети з несмужкуватою обгорткою. Аналогічно, вміст CO має тенденцію до підвищення у сигаретах з обгорткою низької проникності, яка застосовується з метою зниження кількості бічного струменя диму при жеврінні, у сигаретах із подвійною обгорткою, призначеною для зниження кількості бічного струменя диму та у сигаретах із подвійною паперовою обгорткою, призначеною для послаблення тенденції деяких тютюнових сумішей та/або ароматизувальних систем до зосередження у випадкових зонах вздовж тютюнового прутка. Ці тенденції у всіх сигаретах, виготовлених із застосуванням таких обгорток, можна послабити шляхом поєднання обгорнутого згаданим чином тютюнового прутка із фільтром з обмежувачем, описаним у цьому документі. У деяких країнах спостерігається також поступове зниження законодавчо дозволених граничних прийнятних значень вмісту CO у димі сигарет, наявних на відповідних ринках; такі вимоги можуть бути навіть нездійсненними для традиційних сигарет, які мають запалюваний кінець, більшості звичайних конструкцій. Цю проблему знов-таки можна вирішити шляхом комбінування тютюнового прутка із фільтром з обмежувачем, описаним у цьому документі, з метою задоволення законодавчих вимог до вмісту CO. Як показано в Таблиці 2, згаданий фільтр забезпечує значне зниження вмісту компонентів диму без шкоди для смаку, яка, на думку американців, пов'язана із застосуванням вугільних фільтрів. 13 UA 97949 C2 5 10 15 Контрольна сигарета: наявна на ринку сигарета з низьким вмістом смол (6 мг смоли FTC) Сигарета 1: аналог контрольної сигарети, але з доданням 45 мг активованого вугілля у фільтр (6 мг смоли FTC). Сигарета 2: прототип сигарети із фільтром з обмежувачем (6 мг смоли FTC) за Фіг. 13. Мається на увазі, що поданий вище опис стосується варіантів здійснення винаходу, яким віддається перевага, і, отже, лише прикладів виробів та способів їх виготовлення, які мають суто ілюстративний характер. Зрозуміло, що для фахівця у галузі при ознайомленні з поданим вище описом будуть очевидними видозміни та модифікації різних варіантів здійснення винаходу. Наприклад, описані різноманітні фільтри, виконані з ацетилцелюлозного джгута, в той час як замість нього можуть бути використані інші матеріали, наприклад, фільтрувальний папір, поліпропілен та інші аналогічні матеріали. Відповідно, можливі варіанти, взяті за приклади, а також альтернативні варіанти, що не виходять за межі суті та обсягу виробів та способів, охарактеризованих у формулі винаходу, що додається. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 1. Курильний виріб, який включає в себе: тютюновий пруток, виконаний з можливістю створення головного струменя диму; приєднаний до згаданого тютюнового прутка фільтр, який має розташовану вище за ходом диму кінцеву частину та розташовану нижче за ходом диму кінцеву частину, причому згаданий фільтр включає в себе: єдину центральну порожнину, розташовану між згаданими розташованою вище за ходом диму та розташованою нижче за ходом диму кінцевими частинами; потокообмежувальну секцію з непроникного для диму матеріалу, яка розташована вище від згаданої порожнини за ходом диму та має щонайменше один канал проходження потоку через неї для постачання головного струменя диму у порожнину та забезпечення значної частки заздалегідь визначеного опору просмоктуванню; та вентиляційну зону, розташовану у певному за довжиною згаданої порожнини місці нижче від згаданої потокообмежувальної секції за ходом диму для змішування атмосферного повітря з головним струменем диму. 2. Курильний виріб за п. 1, який відрізняється тим, що порожнина визначена внутрішнім обводом трубчастої секції, факультативно вибраної з групи, яку складають целюлозна трубка, порожниста ацетатна трубка, вугілля на джгуті, вугільний папір та їх комбінації. 3. Курильний виріб за п. 1, який відрізняється тим, що заздалегідь визначений опір просмоктуванню згаданого курильного виробу становить приблизно 40 мм водяного стовпа (392 Па) або більше. 4. Курильний виріб за п. 1, який відрізняється тим, що згаданий курильний виріб включає в себе першу фільтрувальну пробку вище від згаданої потокообмежувальної секції за ходом диму та другу фільтрувальну пробку на кінці згаданого курильного виробу, який вставляється в рот, причому секції першої та другої фільтрувальних пробок включають в себе ацетилцелюлозний джгут із низькою ефективністю фільтрування. 5. Курильний виріб за п. 1, який відрізняється тим, що згаданий канал проходження потоку являє собою видовжений відкритий канал, який має фігурну або прямолінійну конфігурацію, наприклад прямолінійну конфігурацію з довжиною від приблизно 7 мм до приблизно 10 мм. 6. Курильний виріб за п. 5, який відрізняється тим, що фігурний канал має спіральну та/або криволінійну конфігурацію, внутрішній діаметр від приблизно 0,30 мм до приблизно 1,5 мм та довжину від приблизно 10 мм до приблизно 200 мм. 7. Спосіб виготовлення фільтра для курильного виробу, який включає: вміщення у циліндричну трубку фільтра фільтрувальної секції, що розташовується вище за ходом диму; 14 UA 97949 C2 5 10 вміщення у трубку фільтра потокообмежувальної секції фільтра поруч із згаданою фільтрувальною секцією, так щоб згаданий фільтр мав також порожнину, розташовану поруч із згаданою потокообмежувальною секцією фільтра та нижче від неї за ходом диму; вміщення у трубку фільтра ще однієї фільтрувальної секції, що розташовується нижче за ходом диму від згаданої порожнини; та створення вентиляційної зони у певному за довжиною згаданої порожнини місці, причому згадана вентиляційна зона включає перфорацію, виконану у згаданій трубці фільтра. 8. Спосіб виготовлення курильного виробу, який включає: виготовлення фільтра для курильного виробу за п. 7; та приєднання згаданого фільтра до тютюнового прутка за допомогою обідкового паперу. 9. Спосіб за п. 8, який відрізняється тим, що згаданий фільтр приєднують до тютюнового прутка за допомогою обідкового паперу перед створенням вентиляційної зони та, крім того, згадана перфорація виконана у згаданій трубці фільтра та згаданому обідковому папері. 15 UA 97949 C2 16 UA 97949 C2 17 UA 97949 C2 18 UA 97949 C2 19 UA 97949 C2 20 UA 97949 C2 21 UA 97949 C2 22 UA 97949 C2 23 UA 97949 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 24
