Подрібнювач кормів універсальний

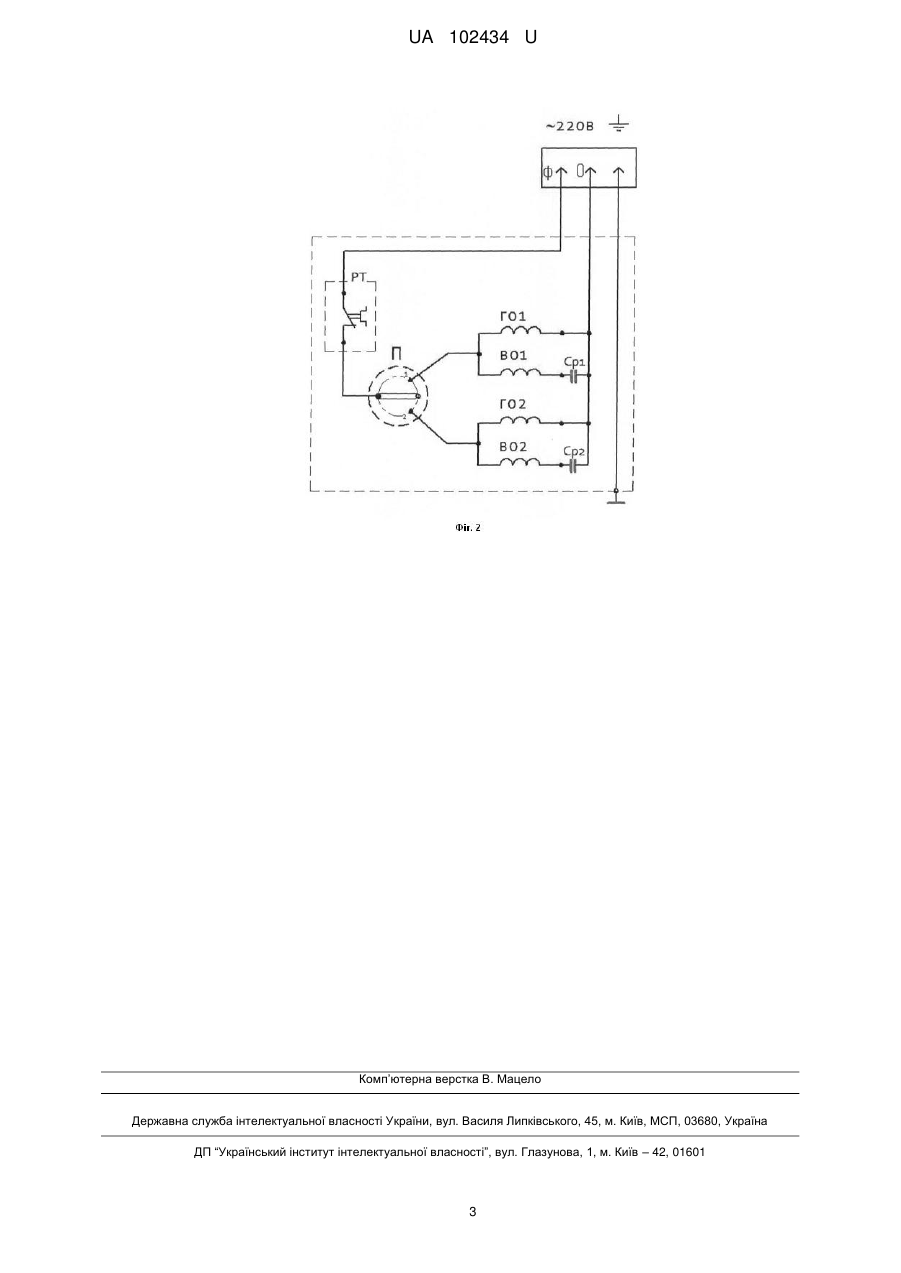

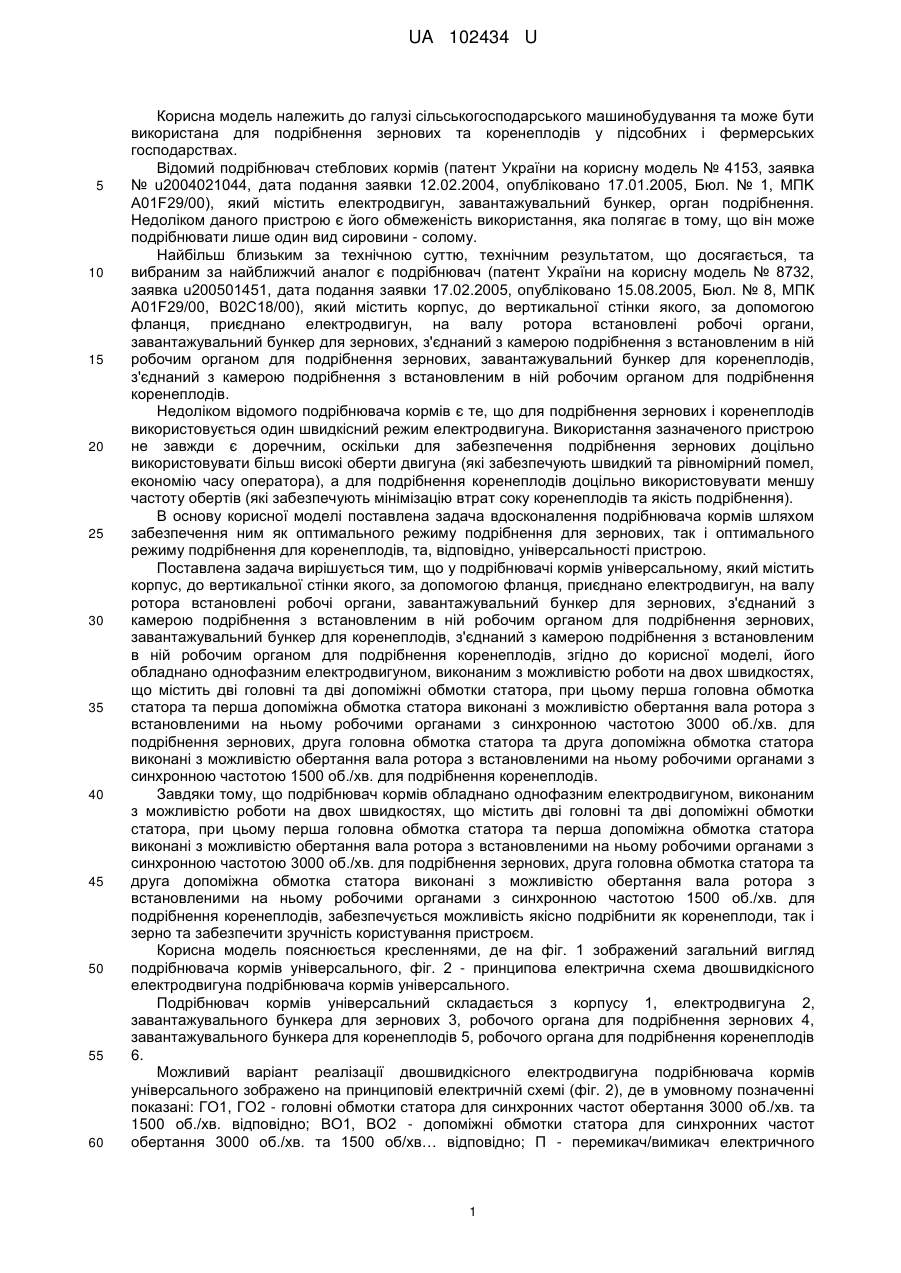

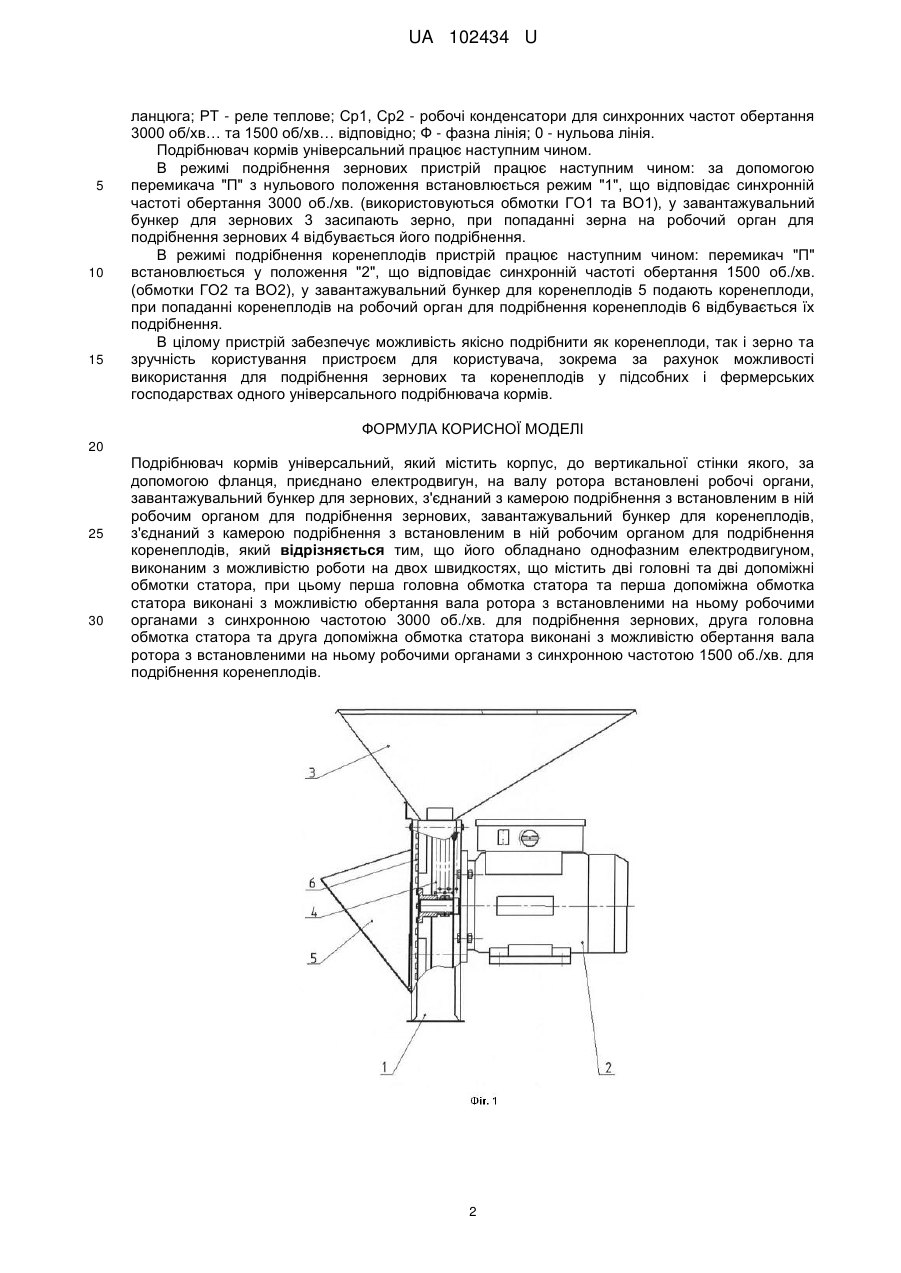

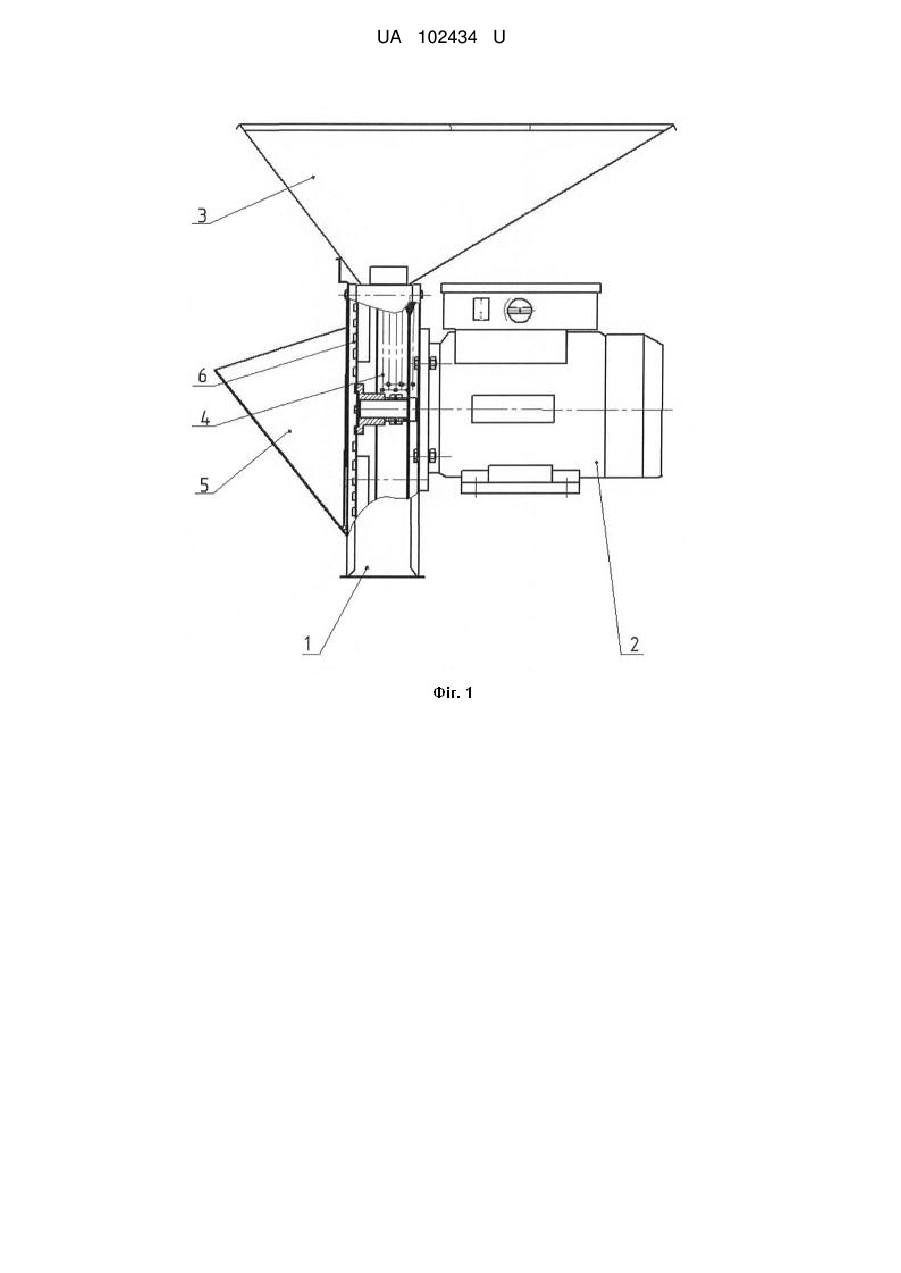

Реферат: Подрібнювач кормів універсальний містить корпус, до вертикальної стінки якого, за допомогою фланця, приєднано електродвигун, на валу ротора встановлені робочі органи, завантажувальний бункер для зернових, з'єднаний з камерою подрібнення з встановленим в ній робочим органом для подрібнення зернових, завантажувальний бункер для коренеплодів, з'єднаний з камерою подрібнення з встановленим в ній робочим органом для подрібнення коренеплодів. Його обладнано однофазним електродвигуном, виконаним з можливістю роботи на двох швидкостях, що містить дві головні та дві допоміжні обмотки статора, при цьому перша головна обмотка статора та перша допоміжна обмотка статора виконані з можливістю обертання вала ротора з встановленими на ньому робочими органами з синхронною частотою 3000 об./хв. для подрібнення зернових, друга головна обмотка статора та друга допоміжна обмотка статора виконані з можливістю обертання вала ротора з встановленими на ньому робочими органами з синхронною частотою 1500 об./хв. для подрібнення коренеплодів. UA 102434 U (54) ПОДРІБНЮВАЧ КОРМІВ УНІВЕРСАЛЬНИЙ UA 102434 U UA 102434 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування та може бути використана для подрібнення зернових та коренеплодів у підсобних і фермерських господарствах. Відомий подрібнювач стеблових кормів (патент України на корисну модель № 4153, заявка № u2004021044, дата подання заявки 12.02.2004, опубліковано 17.01.2005, Бюл. № 1, MПK A01F29/00), який містить електродвигун, завантажувальний бункер, орган подрібнення. Недоліком даного пристрою є його обмеженість використання, яка полягає в тому, що він може подрібнювати лише один вид сировини - солому. Найбільш близьким за технічною суттю, технічним результатом, що досягається, та вибраним за найближчий аналог є подрібнювач (патент України на корисну модель № 8732, заявка u200501451, дата подання заявки 17.02.2005, опубліковано 15.08.2005, Бюл. № 8, МПК A01F29/00, В02С18/00), який містить корпус, до вертикальної стінки якого, за допомогою фланця, приєднано електродвигун, на валу ротора встановлені робочі органи, завантажувальний бункер для зернових, з'єднаний з камерою подрібнення з встановленим в ній робочим органом для подрібнення зернових, завантажувальний бункер для коренеплодів, з'єднаний з камерою подрібнення з встановленим в ній робочим органом для подрібнення коренеплодів. Недоліком відомого подрібнювача кормів є те, що для подрібнення зернових і коренеплодів використовується один швидкісний режим електродвигуна. Використання зазначеного пристрою не завжди є доречним, оскільки для забезпечення подрібнення зернових доцільно використовувати більш високі оберти двигуна (які забезпечують швидкий та рівномірний помел, економію часу оператора), а для подрібнення коренеплодів доцільно використовувати меншу частоту обертів (які забезпечують мінімізацію втрат соку коренеплодів та якість подрібнення). В основу корисної моделі поставлена задача вдосконалення подрібнювача кормів шляхом забезпечення ним як оптимального режиму подрібнення для зернових, так і оптимального режиму подрібнення для коренеплодів, та, відповідно, універсальності пристрою. Поставлена задача вирішується тим, що у подрібнювачі кормів універсальному, який містить корпус, до вертикальної стінки якого, за допомогою фланця, приєднано електродвигун, на валу ротора встановлені робочі органи, завантажувальний бункер для зернових, з'єднаний з камерою подрібнення з встановленим в ній робочим органом для подрібнення зернових, завантажувальний бункер для коренеплодів, з'єднаний з камерою подрібнення з встановленим в ній робочим органом для подрібнення коренеплодів, згідно до корисної моделі, його обладнано однофазним електродвигуном, виконаним з можливістю роботи на двох швидкостях, що містить дві головні та дві допоміжні обмотки статора, при цьому перша головна обмотка статора та перша допоміжна обмотка статора виконані з можливістю обертання вала ротора з встановленими на ньому робочими органами з синхронною частотою 3000 об./хв. для подрібнення зернових, друга головна обмотка статора та друга допоміжна обмотка статора виконані з можливістю обертання вала ротора з встановленими на ньому робочими органами з синхронною частотою 1500 об./хв. для подрібнення коренеплодів. Завдяки тому, що подрібнювач кормів обладнано однофазним електродвигуном, виконаним з можливістю роботи на двох швидкостях, що містить дві головні та дві допоміжні обмотки статора, при цьому перша головна обмотка статора та перша допоміжна обмотка статора виконані з можливістю обертання вала ротора з встановленими на ньому робочими органами з синхронною частотою 3000 об./хв. для подрібнення зернових, друга головна обмотка статора та друга допоміжна обмотка статора виконані з можливістю обертання вала ротора з встановленими на ньому робочими органами з синхронною частотою 1500 об./хв. для подрібнення коренеплодів, забезпечується можливість якісно подрібнити як коренеплоди, так і зерно та забезпечити зручність користування пристроєм. Корисна модель пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд подрібнювача кормів універсального, фіг. 2 - принципова електрична схема двошвидкісного електродвигуна подрібнювача кормів універсального. Подрібнювач кормів універсальний складається з корпусу 1, електродвигуна 2, завантажувального бункера для зернових 3, робочого органа для подрібнення зернових 4, завантажувального бункера для коренеплодів 5, робочого органа для подрібнення коренеплодів 6. Можливий варіант реалізації двошвидкісного електродвигуна подрібнювача кормів універсального зображено на принциповій електричній схемі (фіг. 2), де в умовному позначенні показані: ГО1, ГО2 - головні обмотки статора для синхронних частот обертання 3000 об./хв. та 1500 об./хв. відповідно; ВО1, ВО2 - допоміжні обмотки статора для синхронних частот обертання 3000 об./хв. та 1500 об/хв… відповідно; П - перемикач/вимикач електричного 1 UA 102434 U 5 10 15 ланцюга; РТ - реле теплове; Ср1, Ср2 - робочі конденсатори для синхронних частот обертання 3000 об/хв… та 1500 об/хв… відповідно; Ф - фазна лінія; 0 - нульова лінія. Подрібнювач кормів універсальний працює наступним чином. В режимі подрібнення зернових пристрій працює наступним чином: за допомогою перемикача "П" з нульового положення встановлюється режим "1", що відповідає синхронній частоті обертання 3000 об./хв. (використовуються обмотки ГО1 та ВО1), у завантажувальний бункер для зернових 3 засипають зерно, при попаданні зерна на робочий орган для подрібнення зернових 4 відбувається його подрібнення. В режимі подрібнення коренеплодів пристрій працює наступним чином: перемикач "П" встановлюється у положення "2", що відповідає синхронній частоті обертання 1500 об./хв. (обмотки ГО2 та ВО2), у завантажувальний бункер для коренеплодів 5 подають коренеплоди, при попаданні коренеплодів на робочий орган для подрібнення коренеплодів 6 відбувається їх подрібнення. В цілому пристрій забезпечує можливість якісно подрібнити як коренеплоди, так і зерно та зручність користування пристроєм для користувача, зокрема за рахунок можливості використання для подрібнення зернових та коренеплодів у підсобних і фермерських господарствах одного універсального подрібнювача кормів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Подрібнювач кормів універсальний, який містить корпус, до вертикальної стінки якого, за допомогою фланця, приєднано електродвигун, на валу ротора встановлені робочі органи, завантажувальний бункер для зернових, з'єднаний з камерою подрібнення з встановленим в ній робочим органом для подрібнення зернових, завантажувальний бункер для коренеплодів, з'єднаний з камерою подрібнення з встановленим в ній робочим органом для подрібнення коренеплодів, який відрізняється тим, що його обладнано однофазним електродвигуном, виконаним з можливістю роботи на двох швидкостях, що містить дві головні та дві допоміжні обмотки статора, при цьому перша головна обмотка статора та перша допоміжна обмотка статора виконані з можливістю обертання вала ротора з встановленими на ньому робочими органами з синхронною частотою 3000 об./хв. для подрібнення зернових, друга головна обмотка статора та друга допоміжна обмотка статора виконані з можливістю обертання вала ротора з встановленими на ньому робочими органами з синхронною частотою 1500 об./хв. для подрібнення коренеплодів. 2 UA 102434 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
