Сталева рама змінної жорсткості, попередньо напружена шпренгельною затяжкою у ригелі

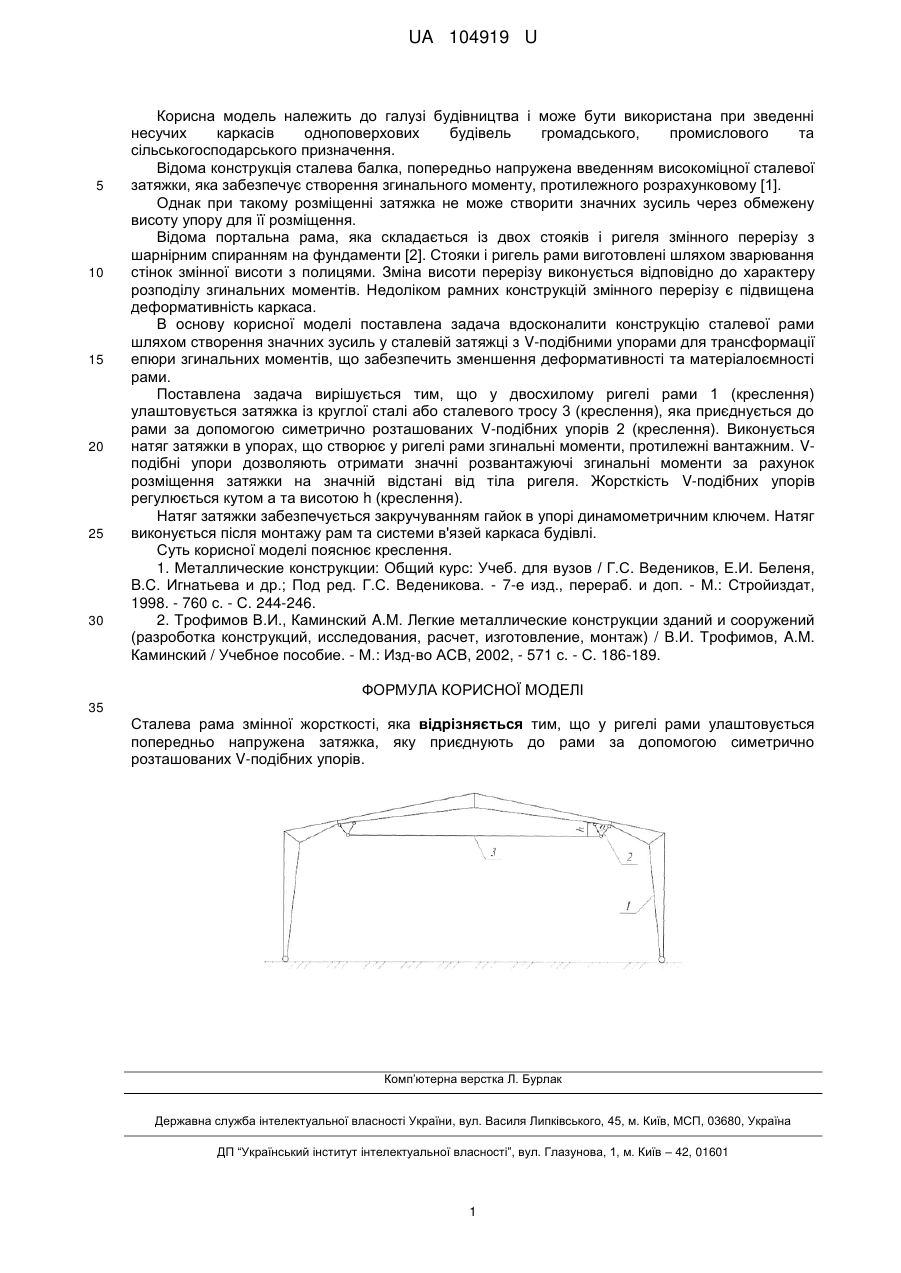

Реферат: Сталева рама змінної жорсткості. У ригелі рами улаштовується попередньо напружена затяжка, яку приєднують до рами за допомогою симетрично розташованих V-подібних упорів. UA 104919 U (12) UA 104919 U UA 104919 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана при зведенні несучих каркасів одноповерхових будівель громадського, промислового та сільськогосподарського призначення. Відома конструкція сталева балка, попередньо напружена введенням високоміцної сталевої затяжки, яка забезпечує створення згинального моменту, протилежного розрахунковому [1]. Однак при такому розміщенні затяжка не може створити значних зусиль через обмежену висоту упору для її розміщення. Відома портальна рама, яка складається із двох стояків і ригеля змінного перерізу з шарнірним спиранням на фундаменти [2]. Стояки і ригель рами виготовлені шляхом зварювання стінок змінної висоти з полицями. Зміна висоти перерізу виконується відповідно до характеру розподілу згинальних моментів. Недоліком рамних конструкцій змінного перерізу є підвищена деформативність каркаса. В основу корисної моделі поставлена задача вдосконалити конструкцію сталевої рами шляхом створення значних зусиль у сталевій затяжці з V-подібними упорами для трансформації епюри згинальних моментів, що забезпечить зменшення деформативності та матеріалоємності рами. Поставлена задача вирішується тим, що у двосхилому ригелі рами 1 (креслення) улаштовується затяжка із круглої сталі або сталевого тросу 3 (креслення), яка приєднується до рами за допомогою симетрично розташованих V-подібних упорів 2 (креслення). Виконується натяг затяжки в упорах, що створює у ригелі рами згинальні моменти, протилежні вантажним. Vподібні упори дозволяють отримати значні розвантажуючі згинальні моменти за рахунок розміщення затяжки на значній відстані від тіла ригеля. Жорсткість V-подібних упорів регулюється кутом а та висотою h (креслення). Натяг затяжки забезпечується закручуванням гайок в упорі динамометричним ключем. Натяг виконується після монтажу рам та системи в'язей каркаса будівлі. Суть корисної моделі пояснює креслення. 1. Металлические конструкции: Общий курс: Учеб. для вузов / Г.С. Ведеников, Е.И. Беленя, B.C. Игнатьева и др.; Под ред. Г.С. Веденикова. - 7-е изд., перераб. и доп. - М.: Стройиздат, 1998. - 760 с. - С. 244-246. 2. Трофимов В.И., Каминский A.M. Легкие металлические конструкции зданий и сооружений (разроботка конструкций, исследования, расчет, изготовление, монтаж) / В.И. Трофимов, A.M. Каминский / Учебное пособие. - М.: Изд-во АСВ, 2002, - 571 с. - С. 186-189. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Сталева рама змінної жорсткості, яка відрізняється тим, що у ригелі рами улаштовується попередньо напружена затяжка, яку приєднують до рами за допомогою симетрично розташованих V-подібних упорів. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
