Рама з клеєної деревини змінної жорсткості з шпренгельною системою

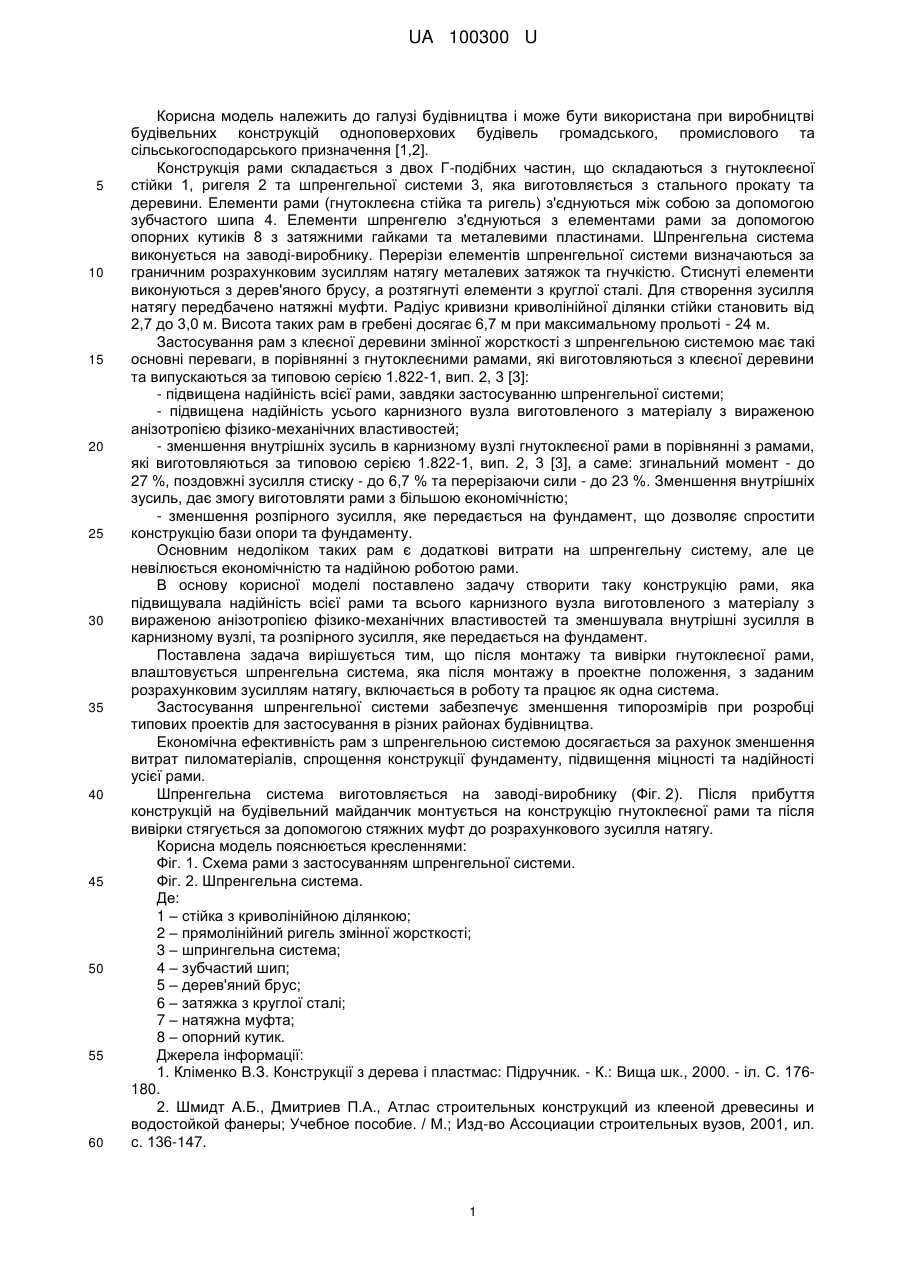

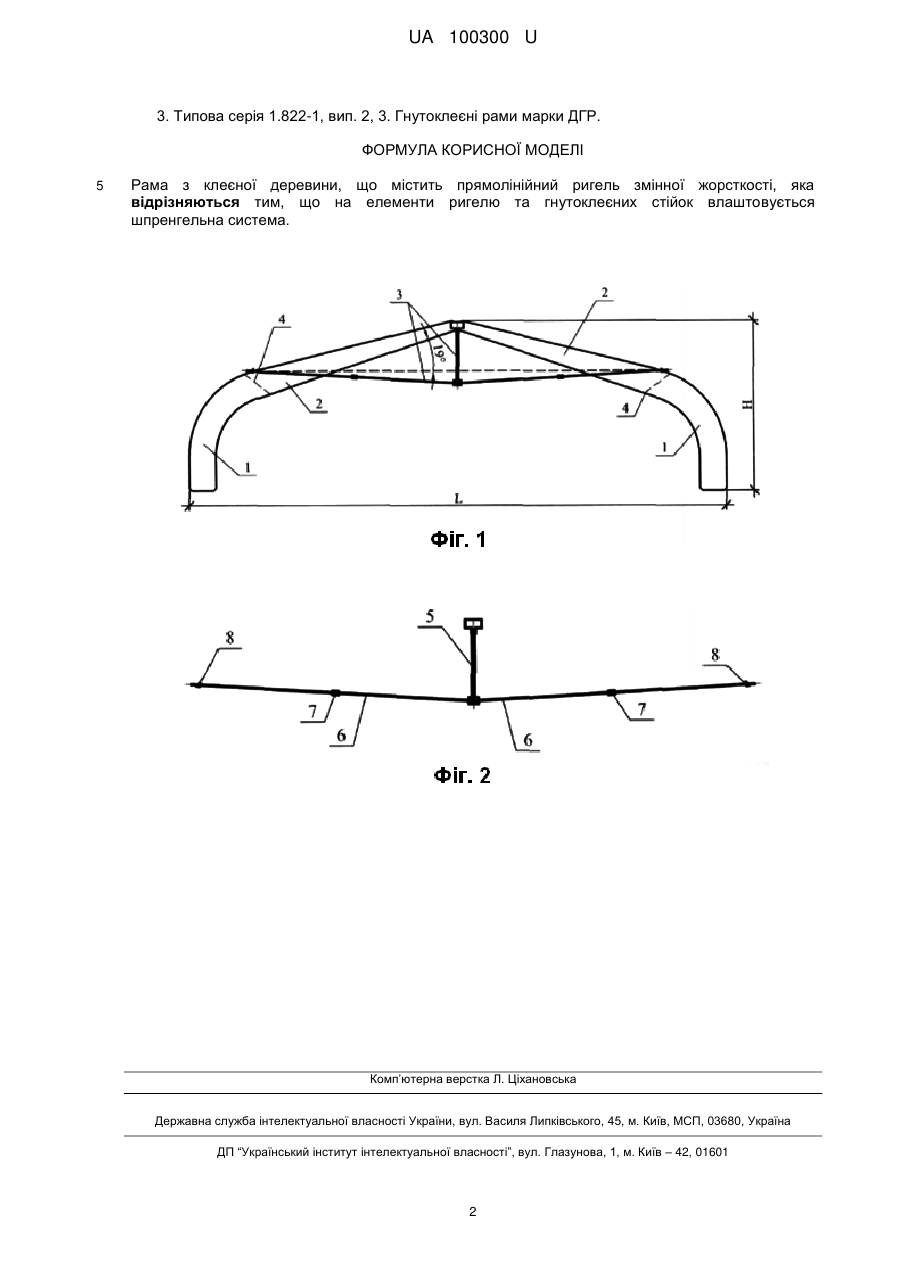

Реферат: Рама з клеєної деревини містить прямолінійний ригель змінної жорсткості. На елементи ригелю та гнутоклеєних стійок влаштовується шпренгельна система. UA 100300 U (12) UA 100300 U UA 100300 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана при виробництві будівельних конструкцій одноповерхових будівель громадського, промислового та сільськогосподарського призначення [1,2]. Конструкція рами складається з двох Г-подібних частин, що складаються з гнутоклеєної стійки 1, ригеля 2 та шпренгельної системи 3, яка виготовляється з стального прокату та деревини. Елементи рами (гнутоклеєна стійка та ригель) з'єднуються між собою за допомогою зубчастого шипа 4. Елементи шпренгелю з'єднуються з елементами рами за допомогою опорних кутиків 8 з затяжними гайками та металевими пластинами. Шпренгельна система виконується на заводі-виробнику. Перерізи елементів шпренгельної системи визначаються за граничним розрахунковим зусиллям натягу металевих затяжок та гнучкістю. Стиснуті елементи виконуються з дерев'яного брусу, а розтягнуті елементи з круглої сталі. Для створення зусилля натягу передбачено натяжні муфти. Радіус кривизни криволінійної ділянки стійки становить від 2,7 до 3,0 м. Висота таких рам в гребені досягає 6,7 м при максимальному прольоті - 24 м. Застосування рам з клеєної деревини змінної жорсткості з шпренгельною системою має такі основні переваги, в порівнянні з гнутоклеєними рамами, які виготовляються з клеєної деревини та випускаються за типовою серією 1.822-1, вип. 2, 3 [3]: - підвищена надійність всієї рами, завдяки застосуванню шпренгельної системи; - підвищена надійність усього карнизного вузла виготовленого з матеріалу з вираженою анізотропією фізико-механічних властивостей; - зменшення внутрішніх зусиль в карнизному вузлі гнутоклеєної рами в порівнянні з рамами, які виготовляються за типовою серією 1.822-1, вип. 2, 3 [3], а саме: згинальний момент - до 27 %, поздовжні зусилля стиску - до 6,7 % та перерізаючи сили - до 23 %. Зменшення внутрішніх зусиль, дає змогу виготовляти рами з більшою економічністю; - зменшення розпірного зусилля, яке передається на фундамент, що дозволяє спростити конструкцію бази опори та фундаменту. Основним недоліком таких рам є додаткові витрати на шпренгельну систему, але це невілюється економічністю та надійною роботою рами. В основу корисної моделі поставлено задачу створити таку конструкцію рами, яка підвищувала надійність всієї рами та всього карнизного вузла виготовленого з матеріалу з вираженою анізотропією фізико-механічних властивостей та зменшувала внутрішні зусилля в карнизному вузлі, та розпірного зусилля, яке передається на фундамент. Поставлена задача вирішується тим, що після монтажу та вивірки гнутоклеєної рами, влаштовується шпренгельна система, яка після монтажу в проектне положення, з заданим розрахунковим зусиллям натягу, включається в роботу та працює як одна система. Застосування шпренгельної системи забезпечує зменшення типорозмірів при розробці типових проектів для застосування в різних районах будівництва. Економічна ефективність рам з шпренгельною системою досягається за рахунок зменшення витрат пиломатеріалів, спрощення конструкції фундаменту, підвищення міцності та надійності усієї рами. Шпренгельна система виготовляється на заводі-виробнику (Фіг. 2). Після прибуття конструкцій на будівельний майданчик монтується на конструкцію гнутоклеєної рами та після вивірки стягується за допомогою стяжних муфт до розрахункового зусилля натягу. Корисна модель пояснюється кресленнями: Фіг. 1. Схема рами з застосуванням шпренгельної системи. Фіг. 2. Шпренгельна система. Де: 1 – стійка з криволінійною ділянкою; 2 – прямолінійний ригель змінної жорсткості; 3 – шпрингельна система; 4 – зубчастий шип; 5 – дерев'яний брус; 6 – затяжка з круглої сталі; 7 – натяжна муфта; 8 – опорний кутик. Джерела інформації: 1. Кліменко В.З. Конструкції з дерева і пластмас: Підручник. - К.: Вища шк., 2000. - іл. С. 176180. 2. Шмидт А.Б., Дмитриев П.А., Атлас строительных конструкций из клееной древесины и водостойкой фанеры; Учебное пособие. / М.; Изд-во Ассоциации строительных вузов, 2001, ил. с. 136-147. 1 UA 100300 U 3. Типова серія 1.822-1, вип. 2, 3. Гнутоклеєні рами марки ДГР. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Рама з клеєної деревини, що містить прямолінійний ригель змінної жорсткості, яка відрізняються тим, що на елементи ригелю та гнутоклеєних стійок влаштовується шпренгельна система. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
