Сталева рама змінної жорсткості з моносиметричних двотаврів з гнучкою стінкою

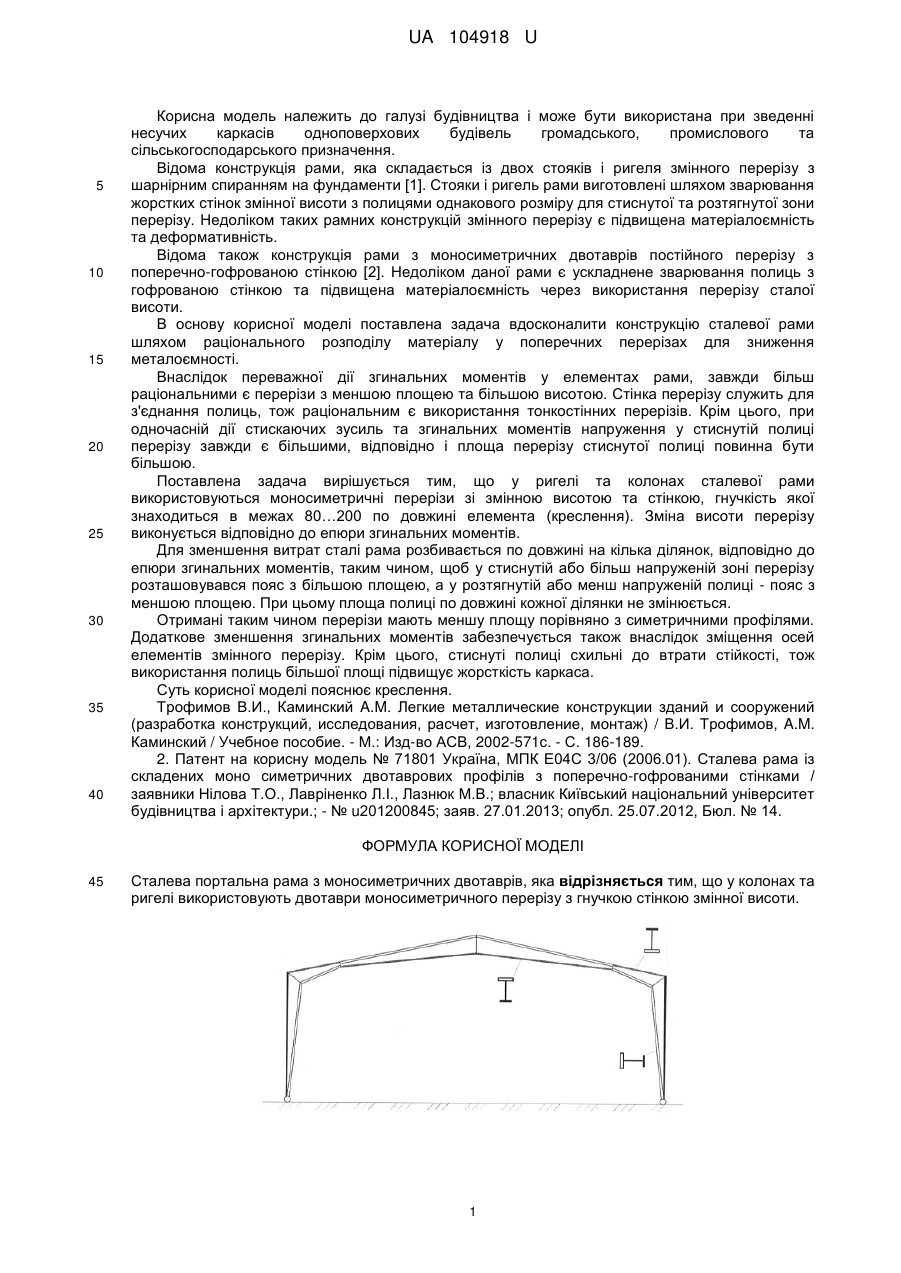

Реферат: Сталева портальна рама з моносиметричних двотаврів. У колонах та ригелі використовують двотаври моносиметричного перерізу з гнучкою стінкою змінної висоти. UA 104918 U (12) UA 104918 U UA 104918 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва і може бути використана при зведенні несучих каркасів одноповерхових будівель громадського, промислового та сільськогосподарського призначення. Відома конструкція рами, яка складається із двох стояків і ригеля змінного перерізу з шарнірним спиранням на фундаменти [1]. Стояки і ригель рами виготовлені шляхом зварювання жорстких стінок змінної висоти з полицями однакового розміру для стиснутої та розтягнутої зони перерізу. Недоліком таких рамних конструкцій змінного перерізу є підвищена матеріалоємність та деформативність. Відома також конструкція рами з моносиметричних двотаврів постійного перерізу з поперечно-гофрованою стінкою [2]. Недоліком даної рами є ускладнене зварювання полиць з гофрованою стінкою та підвищена матеріалоємність через використання перерізу сталої висоти. В основу корисної моделі поставлена задача вдосконалити конструкцію сталевої рами шляхом раціонального розподілу матеріалу у поперечних перерізах для зниження металоємності. Внаслідок переважної дії згинальних моментів у елементах рами, завжди більш раціональними є перерізи з меншою площею та більшою висотою. Стінка перерізу служить для з'єднання полиць, тож раціональним є використання тонкостінних перерізів. Крім цього, при одночасній дії стискаючих зусиль та згинальних моментів напруження у стиснутій полиці перерізу завжди є більшими, відповідно і площа перерізу стиснутої полиці повинна бути більшою. Поставлена задача вирішується тим, що у ригелі та колонах сталевої рами використовуються моносиметричні перерізи зі змінною висотою та стінкою, гнучкість якої знаходиться в межах 80…200 по довжині елемента (креслення). Зміна висоти перерізу виконується відповідно до епюри згинальних моментів. Для зменшення витрат сталі рама розбивається по довжині на кілька ділянок, відповідно до епюри згинальних моментів, таким чином, щоб у стиснутій або більш напруженій зоні перерізу розташовувався пояс з більшою площею, а у розтягнутій або менш напруженій полиці - пояс з меншою площею. При цьому площа полиці по довжині кожної ділянки не змінюється. Отримані таким чином перерізи мають меншу площу порівняно з симетричними профілями. Додаткове зменшення згинальних моментів забезпечується також внаслідок зміщення осей елементів змінного перерізу. Крім цього, стиснуті полиці схильні до втрати стійкості, тож використання полиць більшої площі підвищує жорсткість каркаса. Суть корисної моделі пояснює креслення. Трофимов В.И., Каминский A.M. Легкие металлические конструкции зданий и сооружений (разработка конструкций, исследования, расчет, изготовление, монтаж) / В.И. Трофимов, A.M. Каминский / Учебное пособие. - М.: Изд-во АСВ, 2002-571с. - С. 186-189. 2. Патент на корисну модель № 71801 Україна, МПК Е04С 3/06 (2006.01). Сталева рама із складених моно симетричних двотаврових профілів з поперечно-гофрованими стінками / заявники Нілова Т.О., Лавріненко Л.І., Лазнюк М.В.; власник Київський національний університет будівництва і архітектури.; - № u201200845; заяв. 27.01.2013; опубл. 25.07.2012, Бюл. № 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Сталева портальна рама з моносиметричних двотаврів, яка відрізняється тим, що у колонах та ригелі використовують двотаври моносиметричного перерізу з гнучкою стінкою змінної висоти. 1 UA 104918 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
