Рама з клеєної деревини змінної жорсткості з криволінійними карнизними вставками

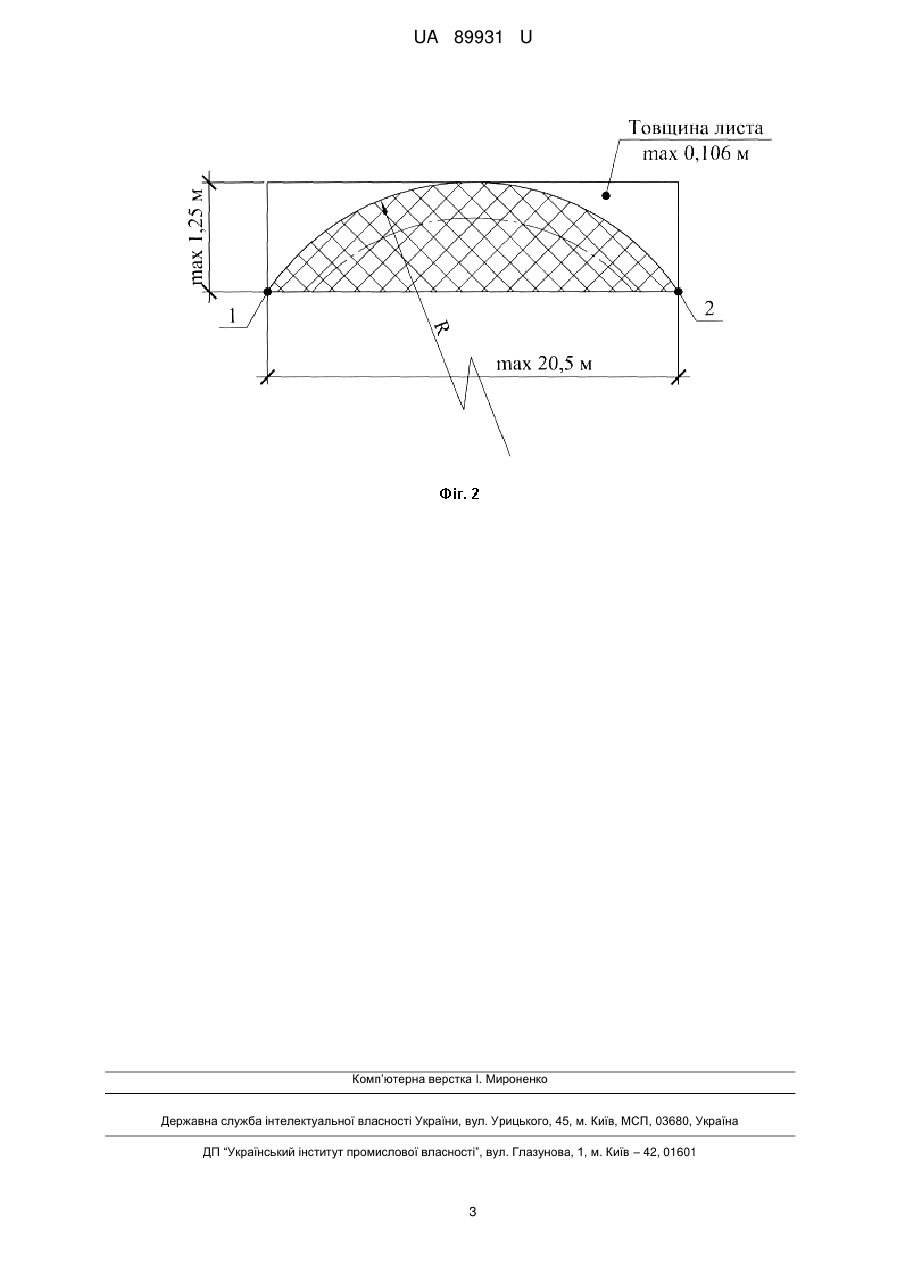

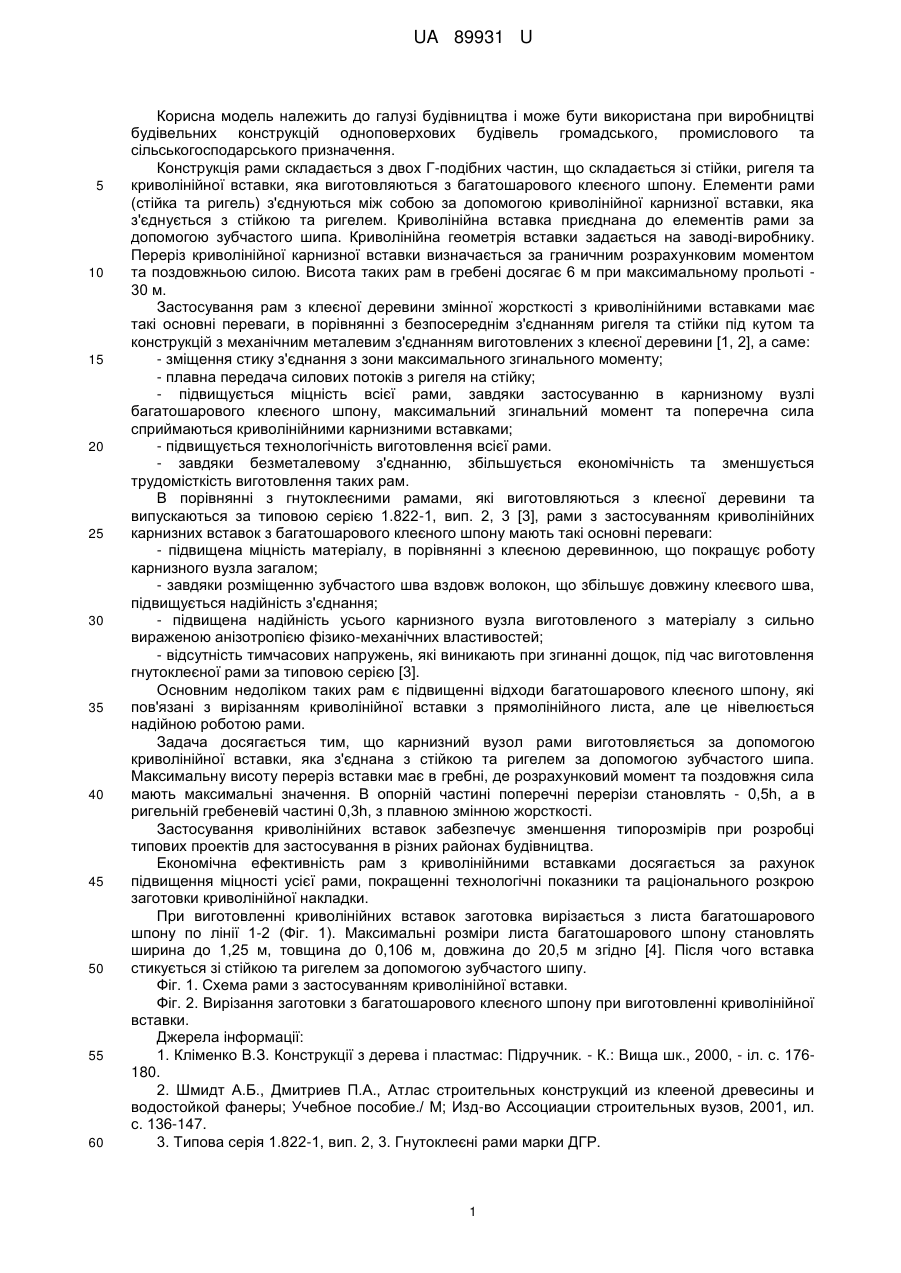

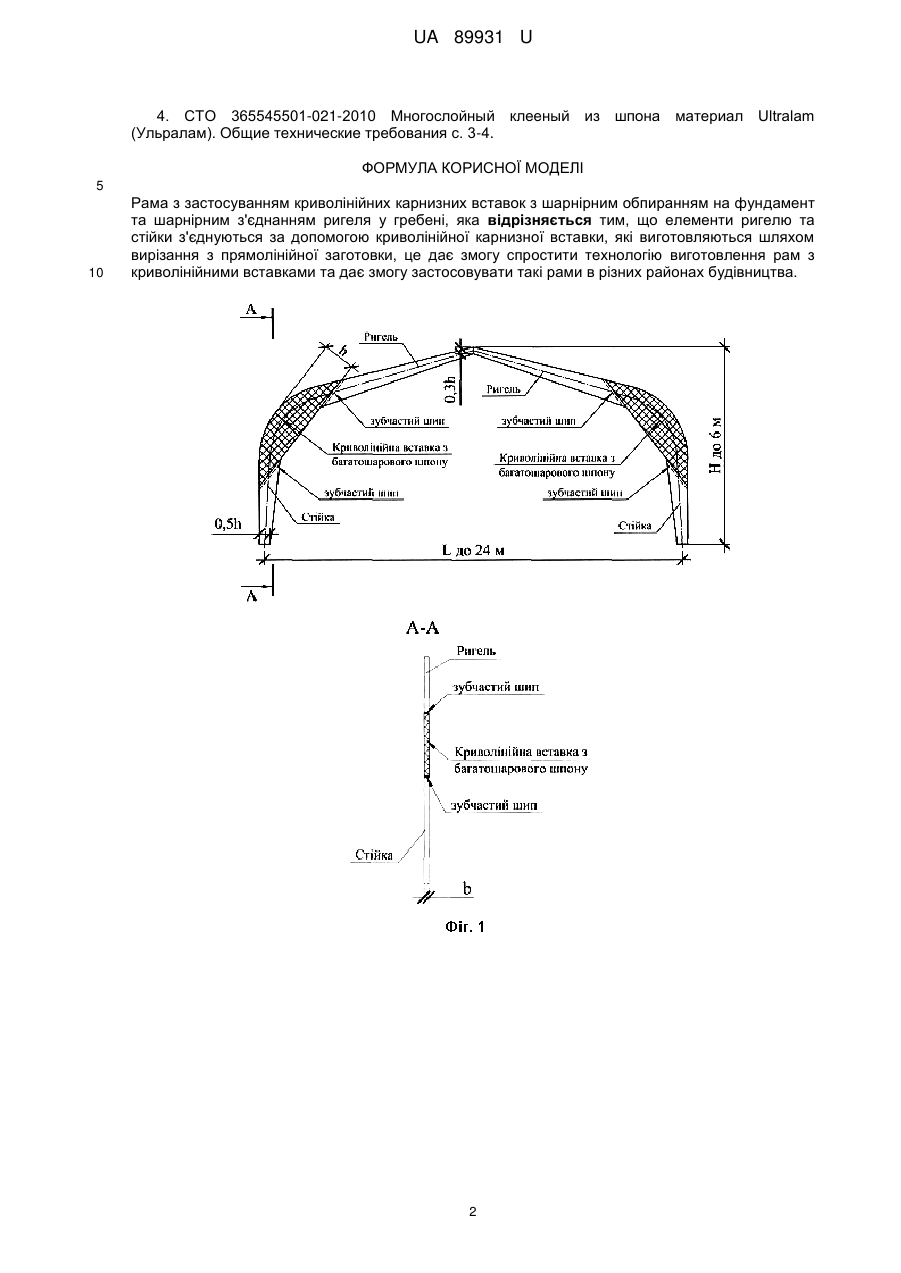

Реферат: Рама з застосуванням криволінійних карнизних вставок з шарнірним обпиранням на фундамент та шарнірним з'єднанням ригеля у гребені, причому елементи ригелю та стійки з'єднуються за допомогою криволінійної карнизної вставки, які виготовляються шляхом вирізання з прямолінійної заготовки, це дає змогу спростити технологію виготовлення рам з криволінійними вставками та дає змогу застосовувати такі рами в різних районах будівництва. UA 89931 U (12) UA 89931 U UA 89931 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана при виробництві будівельних конструкцій одноповерхових будівель громадського, промислового та сільськогосподарського призначення. Конструкція рами складається з двох Г-подібних частин, що складається зі стійки, ригеля та криволінійної вставки, яка виготовляються з багатошарового клеєного шпону. Елементи рами (стійка та ригель) з'єднуються між собою за допомогою криволінійної карнизної вставки, яка з'єднується з стійкою та ригелем. Криволінійна вставка приєднана до елементів рами за допомогою зубчастого шипа. Криволінійна геометрія вставки задається на заводі-виробнику. Переріз криволінійної карнизної вставки визначається за граничним розрахунковим моментом та поздовжньою силою. Висота таких рам в гребені досягає 6 м при максимальному прольоті 30 м. Застосування рам з клеєної деревини змінної жорсткості з криволінійними вставками має такі основні переваги, в порівнянні з безпосереднім з'єднанням ригеля та стійки під кутом та конструкцій з механічним металевим з'єднанням виготовлених з клеєної деревини [1, 2], а саме: - зміщення стику з'єднання з зони максимального згинального моменту; - плавна передача силових потоків з ригеля на стійку; - підвищується міцність всієї рами, завдяки застосуванню в карнизному вузлі багатошарового клеєного шпону, максимальний згинальний момент та поперечна сила сприймаються криволінійними карнизними вставками; - підвищується технологічність виготовлення всієї рами. - завдяки безметалевому з'єднанню, збільшується економічність та зменшується трудомісткість виготовлення таких рам. В порівнянні з гнутоклеєними рамами, які виготовляються з клеєної деревини та випускаються за типовою серією 1.822-1, вип. 2, 3 [3], рами з застосуванням криволінійних карнизних вставок з багатошарового клеєного шпону мають такі основні переваги: - підвищена міцність матеріалу, в порівнянні з клеєною деревинною, що покращує роботу карнизного вузла загалом; - завдяки розміщенню зубчастого шва вздовж волокон, що збільшує довжину клеєвого шва, підвищується надійність з'єднання; - підвищена надійність усього карнизного вузла виготовленого з матеріалу з сильно вираженою анізотропією фізико-механічних властивостей; - відсутність тимчасових напружень, які виникають при згинанні дощок, під час виготовлення гнутоклеєної рами за типовою серією [3]. Основним недоліком таких рам є підвищенні відходи багатошарового клеєного шпону, які пов'язані з вирізанням криволінійної вставки з прямолінійного листа, але це нівелюється надійною роботою рами. Задача досягається тим, що карнизний вузол рами виготовляється за допомогою криволінійної вставки, яка з'єднана з стійкою та ригелем за допомогою зубчастого шипа. Максимальну висоту переріз вставки має в гребні, де розрахунковий момент та поздовжня сила мають максимальні значення. В опорній частині поперечні перерізи становлять - 0,5h, а в ригельній гребеневій частині 0,3h, з плавною змінною жорсткості. Застосування криволінійних вставок забезпечує зменшення типорозмірів при розробці типових проектів для застосування в різних районах будівництва. Економічна ефективність рам з криволінійними вставками досягається за рахунок підвищення міцності усієї рами, покращенні технологічні показники та раціонального розкрою заготовки криволінійної накладки. При виготовленні криволінійних вставок заготовка вирізається з листа багатошарового шпону по лінії 1-2 (Фіг. 1). Максимальні розміри листа багатошарового шпону становлять ширина до 1,25 м, товщина до 0,106 м, довжина до 20,5 м згідно [4]. Після чого вставка стикується зі стійкою та ригелем за допомогою зубчастого шипу. Фіг. 1. Схема рами з застосуванням криволінійної вставки. Фіг. 2. Вирізання заготовки з багатошарового клеєного шпону при виготовленні криволінійної вставки. Джерела інформації: 1. Кліменко В.З. Конструкції з дерева і пластмас: Підручник. - К.: Вища шк., 2000, - іл. с. 176180. 2. Шмидт А.Б., Дмитриев П.А., Атлас строительных конструкций из клееной древесины и водостойкой фанеры; Учебное пособие./ М; Изд-во Ассоциации строительных вузов, 2001, ил. с. 136-147. 3. Типова серія 1.822-1, вип. 2, 3. Гнутоклеєні рами марки ДГР. 1 UA 89931 U 4. СТО 365545501-021-2010 Многослойный клееный из шпона материал Ultralam (Ульралам). Общие технические требования с. 3-4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Рама з застосуванням криволінійних карнизних вставок з шарнірним обпиранням на фундамент та шарнірним з'єднанням ригеля у гребені, яка відрізняється тим, що елементи ригелю та стійки з'єднуються за допомогою криволінійної карнизної вставки, які виготовляються шляхом вирізання з прямолінійної заготовки, це дає змогу спростити технологію виготовлення рам з криволінійними вставками та дає змогу застосовувати такі рами в різних районах будівництва. 2 UA 89931 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
