Аналогова електронна телефонна станція

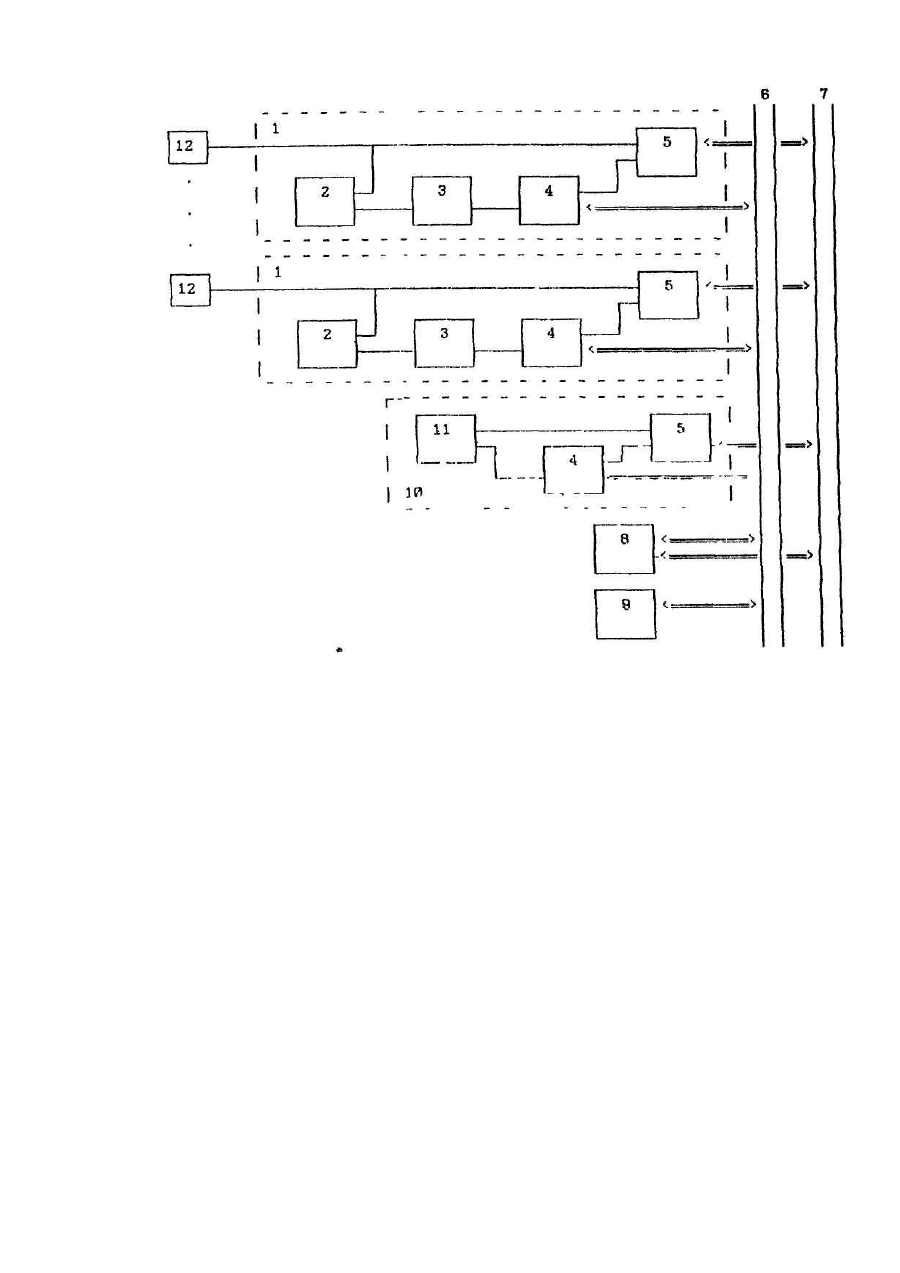

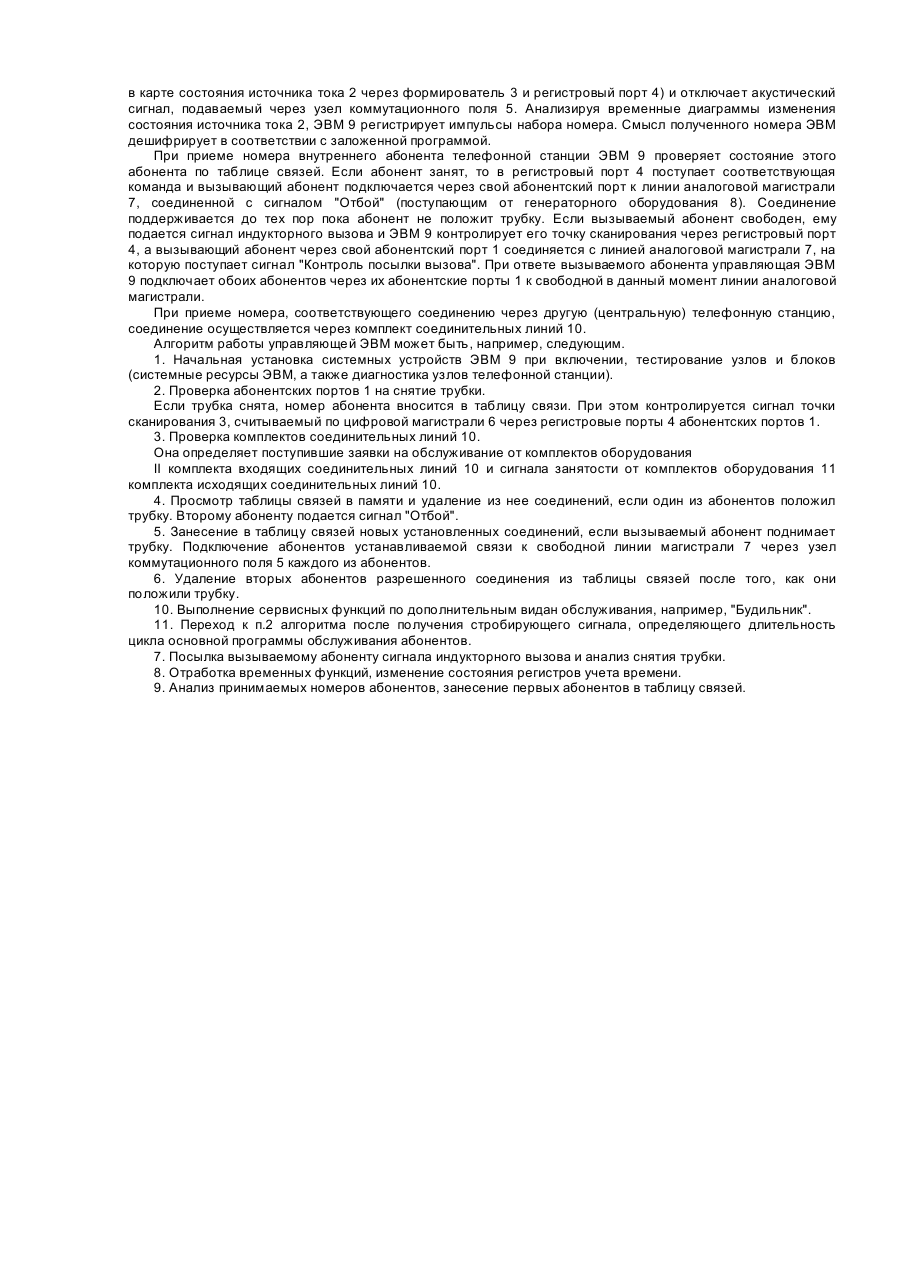

Изобретение относится к технике проводной связи и может быть использовано в качестве телефонной оконечной станции малой емкости. Наиболее близкой по технической сущности к заявляемой является квазиэлектронная автоматическая телефонная станция [2], содержащая абонентские комплекты, исходящие шнуровые комплекты, исходящие шнуровые комплекты, коммутационное поле, состоящее из блока абонентских линий и блока соединительных линий, приемники набора номера, генераторное оборудование, комплекты соединительных линий, цифровую магистраль, управляющую ЭВМ. Такая телефонная станция имеет большое количество разнообразного оборудования. Это определяет ее большую сложность и невысокую технологичность. Кроме того большое количество оборудования требует сложной работы управляющей ЭВМ, что снижает ее производительность и вследствие этого качество обслуживания абонентов. Задачей изобретения является упрощение телефонной станции, повышение надежности и качества обслуживания абонентов. Поставленная задача решается тем, что в телефонную станцию, содержащую управляющую ЭВМ, коммутационное поле, генераторное оборудование, цифровую магистраль, комплект соединительных линий, введены абонентские порты, входы которых соединены с абонентскими установками, а цифровые входы/выходы соединены с цифровой магистралью. Коммутационное поле выполнено распределенным и узлы коммутационного поля введены в состав каждого абонентского порта и комплекта соединительных линий. Вход узла коммутационного поля соединен с выходом регистрового порта, а первый вход/выход узла коммутационного поля соединен с первым выходом источника тока и является входом абонентского порта, второй выход источника тока соединен со входом формирователя сигнала точки сканирования, выход которого соединен с входом регистрового порта, а вход/выход регистрового порта является цифровым входом/выходом абонентского порта, аналоговым входом/выходом* которого является второй вход/выход узла коммутационного поля, причем аналоговые входы/выходы всех абонентских портов соединены с аналоговой магистралью, с которой также соединен выход генераторного оборудования, вход которого соединен с цифровой магистралью, с которой соединены также управляющая ЭВМ и комплект соединительных линий, который содержит узел коммутационного поля и регистровый порт, а также оборудование соединительной линии, причем оборудование соединительной линии подключено к первому входу/выходу узла коммутационного поля и к регистровому порту, вход/выход которого подключен к цифровой магистрали, а второй вход/выход узла коммутационного поля соединен с аналоговой магистралью, выход регистрового порта соединен с входом узла коммутационного поля. Таким образом, для того, чтобы уменьшить количество разнотипных устройств, повысить технологичность и надежность телефонной станции, в структуру телефонной станции введен абонентский порт, изменена структура коммутационного поля, и оно выполнено распределенным. Предлагаемая структура позволяет выполнить телефонную станцию из однотипных блоков и из таких монтажных блоков набирается весь объем станции. Блоки взаимозаменяемы и позволяют работать с произвольным количеством таких блоков, то есть наращивать объем станции по восемь абонентских линий до максимального. На чертеже представлена блок-схема аналоговой электронной телефонной станции. Устройство содержит абонентские порты 1, состоящие из источника тока 2, формирователя сигнала точки сканирования 3, регистрового порта 4 и узла распределенного коммутационного поля 5 цифровую магистраль 6, аналоговую магистраль 7, генераторное оборудование 8, управляющую ЭВМ 9, комплект соединительных ли* ний 10, включающий в себя узел коммутационного поля 5, регистровый порт 4, оборудование соединительных линий 11. Узел электронного коммутационного поля 5 может быть реализован на основе электронного аналогового коммутатора, например, на полевых (униполярных) транзисторах или на основе интегральных аналоговых коммутаторов, например, типа К1561КП2. Абонентские установки 12 подключены ко входу абонентских портов 1, которым являются соединенные первый выход источника тока 2 и первый вход/выход узла коммутационного поля. 5. Второй выход источника тока 2 соединен со входом формирователя сигнала точки сканирования 3, выход которого соединен со входом регистрового порта 4. Выход регистрового порта 4 соединен со входом узла коммутационного поля 5. Вход/выход регистрового порта каждого абонентского порта 1 и комплекса соединительных линий 10 соединен с цифровой магистралью 6, с которой также соединены цифровой вход/выход генераторного оборудования 8 и управляющая ЭВМ 9. Второй вход/выход узла коммутационного поля 5 каждого абонентского порта 1 соединен с аналоговой магистралью 7, с которой также соединен выход генераторного оборудования 8 и второй вход/выход узла коммутационного поля 5 комплекта соединительных линий 10, который состоит из узла коммутационного поля 5, регистрового порта 4 и соединенного с ними оборудования соединительной линии 11. Устройство работает следующим образом. Управляющая ЭВМ 9 поочередно опрашивает через регистровые порты 4 всех абонентских портов 1 выходы формирователей сигнала точки сканирования 3, а также регистровый порт 4 комплекта соединительных линий 10. В соответствии с полученными при опросе данными в памяти управляющей ЭВМ 9 строится карта состояния точек сканирования и сравнивается с данными, полученными при предыдущем опросе. Таким образом регистрируются все изменения состояния оборудования станции. Когда абонент снимает трубку своей абонентской установки 12, на нее подается питающий ток от источника тока 2, на выходе источника тока 2 при этом появляется сигнал перехода в активное состояние, который поступает на вход формирователя сигнала точки сканирования 3, с выхода которого сигнал логического уровня поступает на вход регистрового порта 4. Считав из регистрового порта 4 сигнал перехода источника тока 2 в активное состояние, управляющая ЭВМ 9 записывает в регистровый порт 4 соответствующий код, управляющий узлом коммутационного поля 5, и через узел коммутационного поля 5 соединяет абонентскую установку 12 с аналоговой магистралью 7, в которую приходит акустический сигнал "ответ станции", вырабатываемый генераторным оборудованием 8. Снятие абонентом трубки ЭВМ фиксирует в карте состояния источника тока 2 через формирователь 3 и регистровый порт 4) и отключает акустический сигнал, подаваемый через узел коммутационного поля 5. Анализируя временные диаграммы изменения состояния источника тока 2, ЭВМ 9 регистрирует импульсы набора номера. Смысл полученного номера ЭВМ дешифрирует в соответствии с заложенной программой. При приеме номера внутреннего абонента телефонной станции ЭВМ 9 проверяет состояние этого абонента по таблице связей. Если абонент занят, то в регистровый порт 4 поступает соответствующая команда и вызывающий абонент подключается через свой абонентский порт к линии аналоговой магистрали 7, соединенной с сигналом "Отбой" (поступающим от генераторного оборудования 8). Соединение поддерживается до тех пор пока абонент не положит трубку. Если вызываемый абонент свободен, ему подается сигнал индукторного вызова и ЭВМ 9 контролирует его точку сканирования через регистровый порт 4, а вызывающий абонент через свой абонентский порт 1 соединяется с линией аналоговой магистрали 7, на которую поступает сигнал "Контроль посылки вызова". При ответе вызываемого абонента управляющая ЭВМ 9 подключает обоих абонентов через их абонентские порты 1 к свободной в данный момент линии аналоговой магистрали. При приеме номера, соответствующего соединению через другую (центральную) телефонную станцию, соединение осуществляется через комплект соединительных линий 10. Алгоритм работы управляющей ЭВМ может быть, например, следующим. 1. Начальная установка системных устройств ЭВМ 9 при включении, тестирование узлов и блоков (системные ресурсы ЭВМ, а также диагностика узлов телефонной станции). 2. Проверка абонентских портов 1 на снятие трубки. Если трубка снята, номер абонента вносится в таблицу связи. При этом контролируется сигнал точки сканирования 3, считываемый по цифровой магистрали 6 через регистровые порты 4 абонентских портов 1. 3. Проверка комплектов соединительных линий 10. Она определяет поступившие заявки на обслуживание от комплектов оборудования II комплекта входящих соединительных линий 10 и сигнала занятости от комплектов оборудования 11 комплекта исходящих соединительных линий 10. 4. Просмотр таблицы связей в памяти и удаление из нее соединений, если один из абонентов положил трубку. Второму абоненту подается сигнал "Отбой". 5. Занесение в таблицу связей новых установленных соединений, если вызываемый абонент поднимает трубку. Подключение абонентов устанавливаемой связи к свободной линии магистрали 7 через узел коммутационного поля 5 каждого из абонентов. 6. Удаление вторых абонентов разрешенного соединения из таблицы связей после того, как они положили трубку. 10. Выполнение сервисных функций по дополнительным видан обслуживания, например, "Будильник". 11. Переход к п.2 алгоритма после получения стробирующего сигнала, определяющего длительность цикла основной программы обслуживания абонентов. 7. Посылка вызываемому абоненту сигнала индукторного вызова и анализ снятия трубки. 8. Отработка временных функций, изменение состояния регистров учета времени. 9. Анализ принимаемых номеров абонентов, занесение первых абонентов в таблицу связей.
