Спосіб отримання сорбенту на основі рослинних відходів

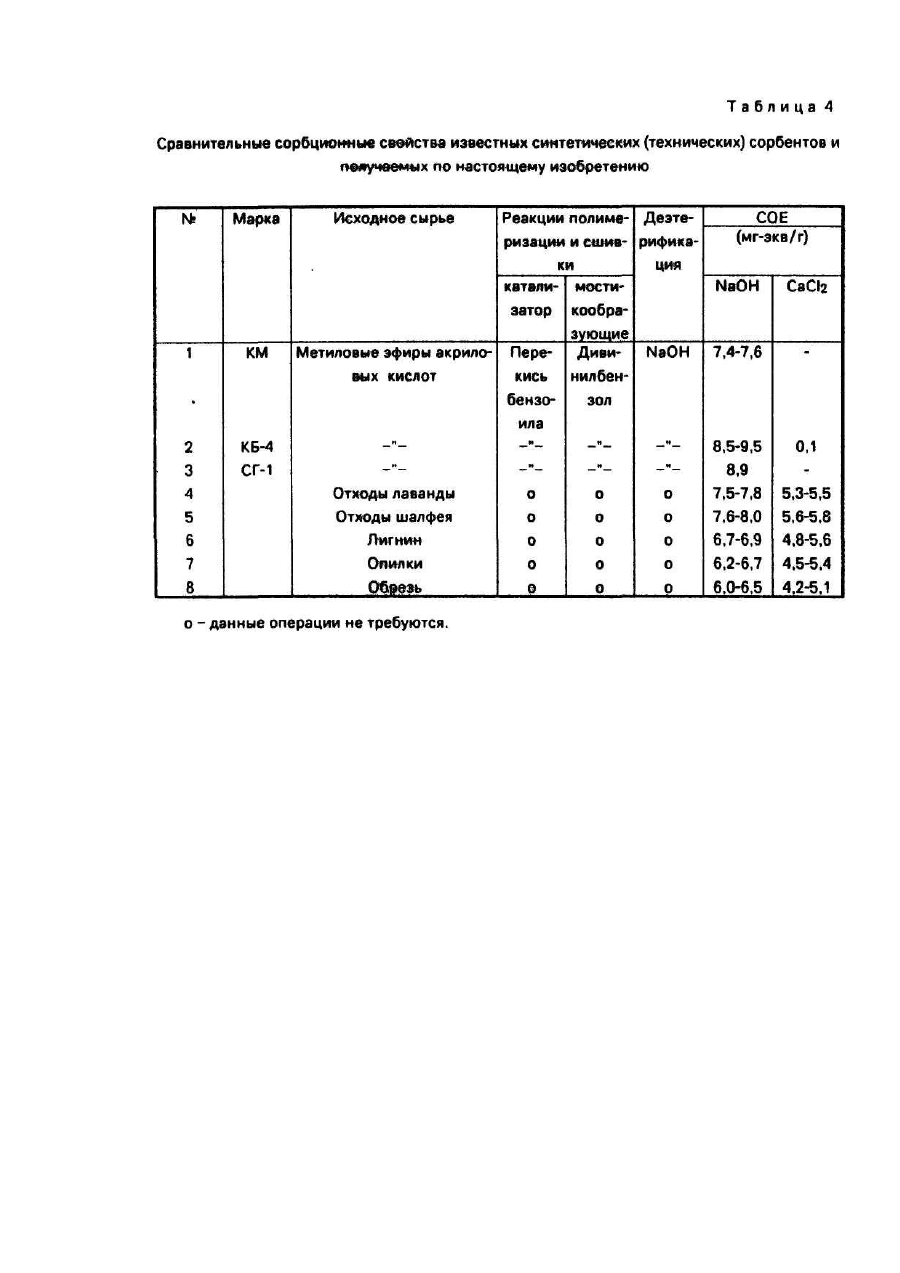

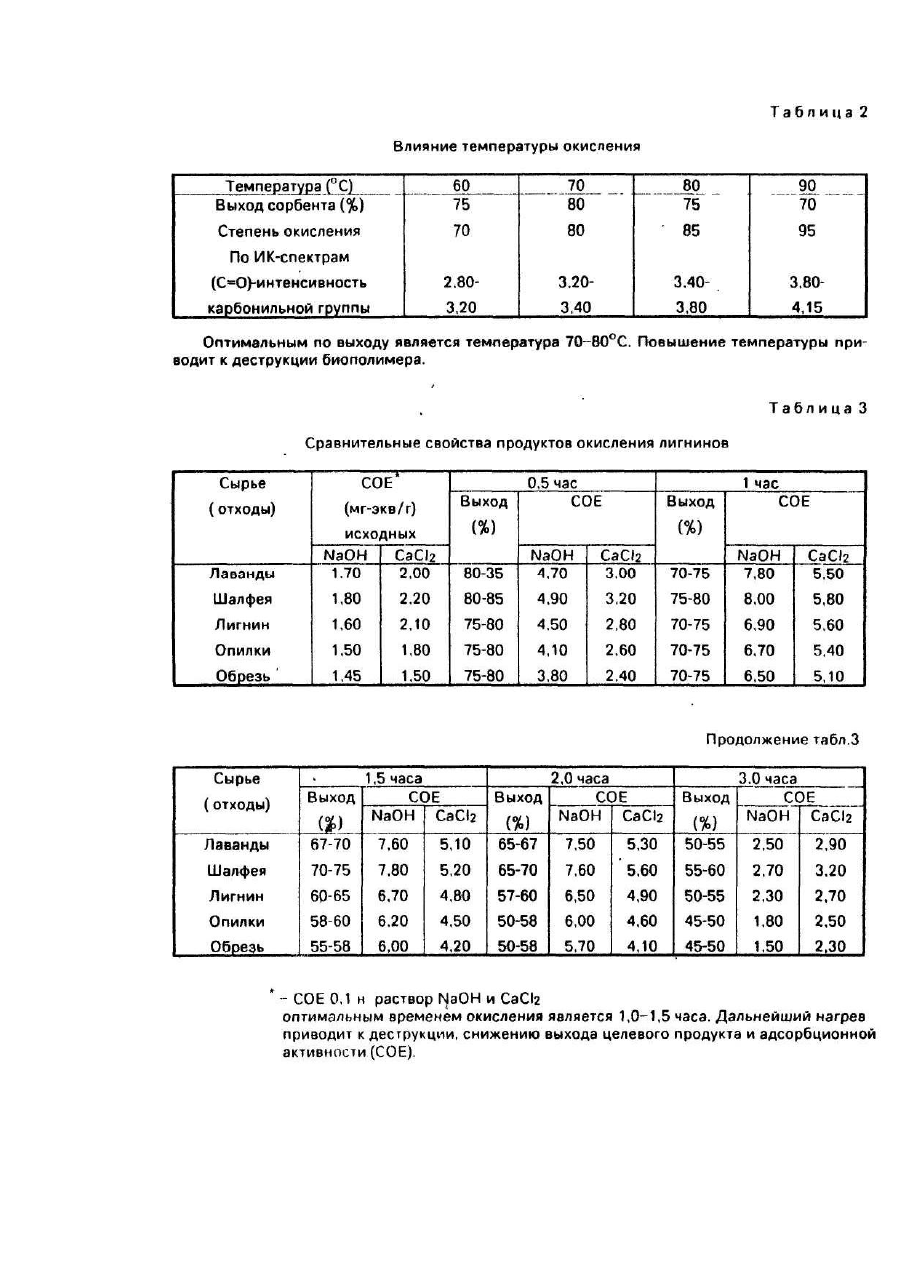

Изобретение относится к области химической технологии, конкретно, к получению сорбентов на основе лигнина из растительного сырья. Сорбенты могут быть использованы для выделения катионов поливалентных, тяжелых и радиоактивных металлов в технике, медицине и для профилактики при работе с указанными металлами. Наиболее близким является "Способ получения сорбентов на основе пектина" [1], выбранный в качестве прототипа, включающий экстракцию растительного сырья при нагревании оксалатным буфером при рН4,9, осаждение спиртом, омыление водным раствором гидроокиси натрия и выделение целевого продукта. Недостатком способа является неполное использование растительного сырья за счет исключения из сферы практического применения лигниновой фракции. В основу изобретения поставлена задача усовершенствования способа получения сорбентов на основе растительного сырья, в котором за счет использования лигниновой фракции происходит более полное использование сырья, что, с одной стороны, приводит к уменьшению загрязнения окружающей среды, и, с другой стороны, к получению продуктов с ценными утилитарными свойствами. Поставленная задача решается тем, что в способе получения сорбентов на основе растительных отходов, включающем экстрагирование полисахаридной фракции оксалатным буфером при рН 4,9 при нагревании, отделение твердого остатка, обработку его и выделение сорбента согласно изобретению, используют лигнинсодержащие расти-тельные отходы, обработку твердого остатка проводят 0,1 н раствором перекиси водорода при перемешивании при 70-80°С в течение 1,0-1,5 ч. с последующим отделениєм сорбента фильтрованием, промывкой водой и высушиванием Растительным сырьем при осуществлении данного способа является одревесневшая часть эфиромасличных культур, технический лигнин (отход гидролизных производств), опилки и т.д., т.е. лигнинсодержащие продукты. Характеристика твердого остатка - лигниновых групп - представлена в таблице 1, в которой приведено процентное содержание основных функциональных групп. Сравнительные свойства продуктов окисления лигнинов представлены в таблицах 2 и 3. Оптимальной по выходу конечного продукта является температура 70-80°С. Повышение температуры приводит к деструкции биополимера и снижению адсорбционной активности Оптимальным временем окисления является 1,0-1,5 часа. Пример. Способ осуществляют следующим образом 100 г растительного сырья, измельченного до размера частиц 2-5 мм, обрабатывают 500 мл оксалатного буфера с РН 4,9 (смесь 0,5%-ного раствора щавелекислого аммония с 0,5%-ным раствором щавелевой кислоты) при 70оС в течение 7 часов Экстракт отделенный от твердого остатка, используют для получения сорбентов на основе пектина, например, способом по прототипу. Из полученного твердого остатка после экстракции ПСХ, представляющего собой лигниновую фракцию, берут 70 г, заливают 150 мл 15-20%-ного раствора перекиси водорода, и при перемешивании в течение 1,0-1,5 часов при температуре 70°С получают непосредственно сорбент, который отделяют фильтрованием, промывают водой и сушат. Выход сорбента при переработке на стадии лигниновой фракции - 52,5% от массы растительного отхода Степень окисления по данным ИК-спектроскопии - 85-95%. Кроме того, при предлагаемой технологии нет стадий полимеризации и сшивки, и поэтому не требуются труднодоступные и дорогостоящие катализаторы и мостикооб-разующие агенты. Природные сорбенты из отходов более легки в получении и не уступают по СОЕ синтетическим (техническим) катионитам, что наглядно видно из таблицы 4. Продукты метаболизма сорбентов, полученных по данной технологии, обладают способностью (в силу растительного происхождения) к разложению на безвредные компоненты
