Гіпермотор за новосельським

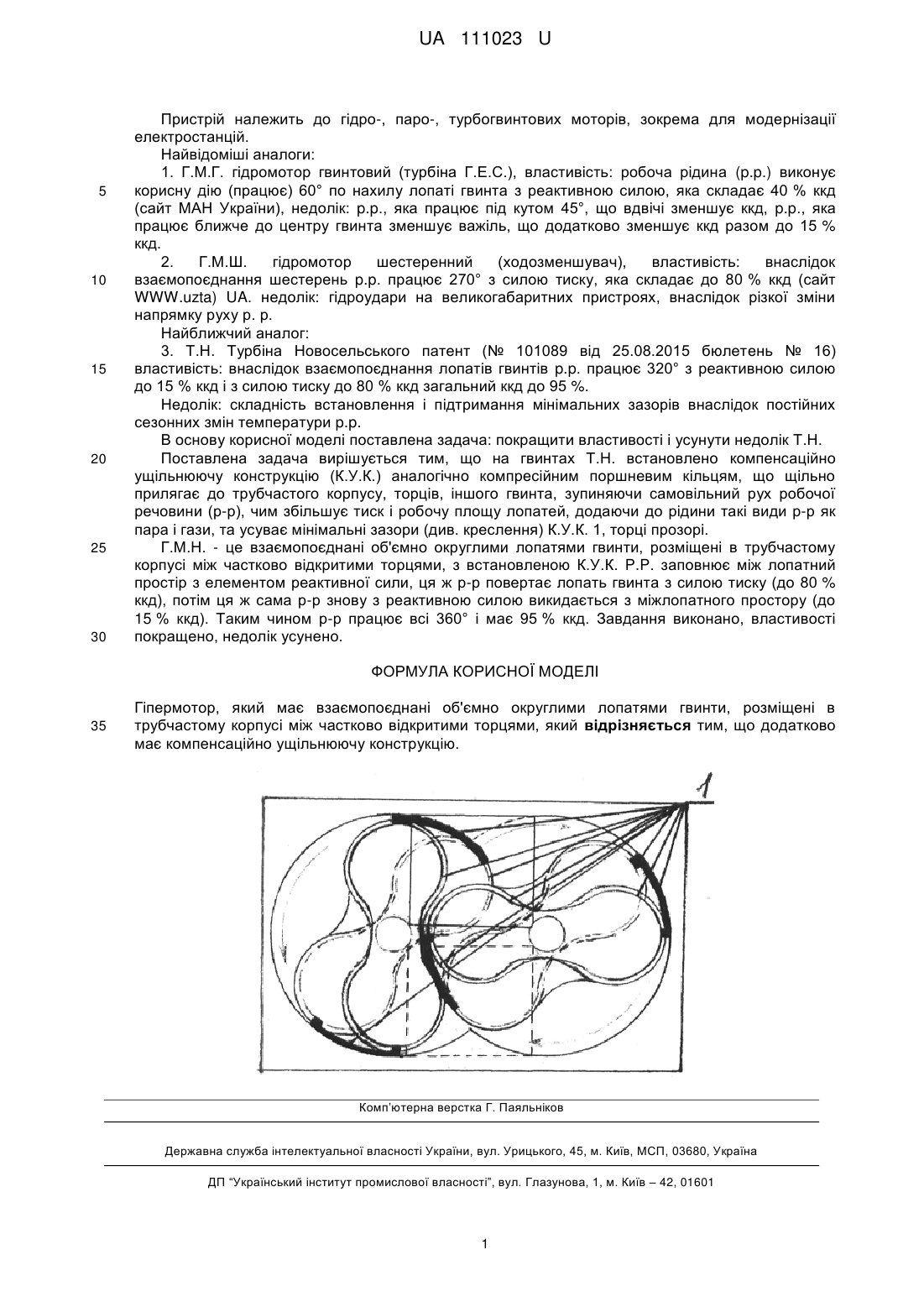

Реферат: Гіпермотор має взаємопоєднані об'ємно округлими лопатями гвинти, розміщені в трубчастому корпусі між частково відкритими торцями. Додатково мотор має компенсаційно ущільнюючу конструкцію. UA 111023 U (54) ГІПЕРМОТОР ЗА НОВОСЕЛЬСЬКИМ UA 111023 U UA 111023 U 5 10 15 20 25 30 Пристрій належить до гідро-, паро-, турбогвинтових моторів, зокрема для модернізації електростанцій. Найвідоміші аналоги: 1. Г.М.Г. гідромотор гвинтовий (турбіна Г.Е.С.), властивість: робоча рідина (p.p.) виконує корисну дію (працює) 60° по нахилу лопаті гвинта з реактивною силою, яка складає 40 % ккд (сайт МАН України), недолік: p.p., яка працює під кутом 45°, що вдвічі зменшує ккд, p.p., яка працює ближче до центру гвинта зменшує важіль, що додатково зменшує ккд разом до 15 % ккд. 2. Г.М.Ш. гідромотор шестеренний (ходозменшувач), властивість: внаслідок взаємопоєднання шестерень p.p. працює 270° з силою тиску, яка складає до 80 % ккд (сайт WWW.uzta) UA. недолік: гідроудари на великогабаритних пристроях, внаслідок різкої зміни напрямку руху р. р. Найближчий аналог: 3. Т.Н. Турбіна Новосельського патент (№ 101089 від 25.08.2015 бюлетень № 16) властивість: внаслідок взаємопоєднання лопатів гвинтів p.p. працює 320° з реактивною силою до 15 % ккд і з силою тиску до 80 % ккд загальний ккд до 95 %. Недолік: складність встановлення і підтримання мінімальних зазорів внаслідок постійних сезонних змін температури p.p. В основу корисної моделі поставлена задача: покращити властивості і усунути недолік Т.Н. Поставлена задача вирішується тим, що на гвинтах Т.Н. встановлено компенсаційно ущільнюючу конструкцію (К.У.К.) аналогічно компресійним поршневим кільцям, що щільно прилягає до трубчастого корпусу, торців, іншого гвинта, зупиняючи самовільний рух робочої речовини (р-р), чим збільшує тиск і робочу площу лопатей, додаючи до рідини такі види р-р як пара і гази, та усуває мінімальні зазори (див. креслення) К.У.К. 1, торці прозорі. Г.М.Н. - це взаємопоєднані об'ємно округлими лопатями гвинти, розміщені в трубчастому корпусі між частково відкритими торцями, з встановленою К.У.К. P.P. заповнює між лопатний простір з елементом реактивної сили, ця ж р-р повертає лопать гвинта з силою тиску (до 80 % ккд), потім ця ж сама р-р знову з реактивною силою викидається з міжлопатного простору (до 15 % ккд). Таким чином р-р працює всі 360° і має 95 % ккд. Завдання виконано, властивості покращено, недолік усунено. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Гіпермотор, який має взаємопоєднані об'ємно округлими лопатями гвинти, розміщені в трубчастому корпусі між частково відкритими торцями, який відрізняється тим, що додатково має компенсаційно ущільнюючу конструкцію. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
