Гвинтовий конвеєр

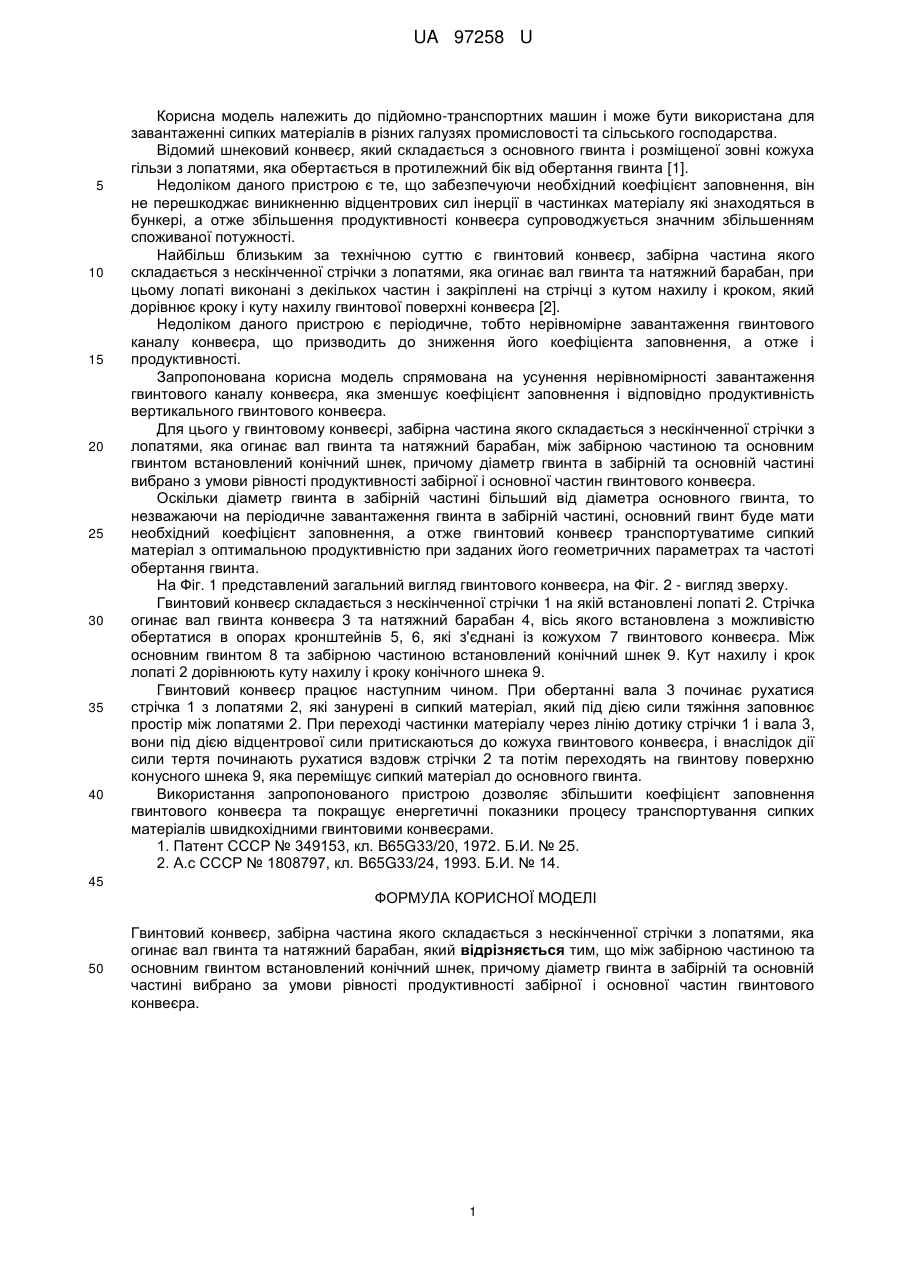

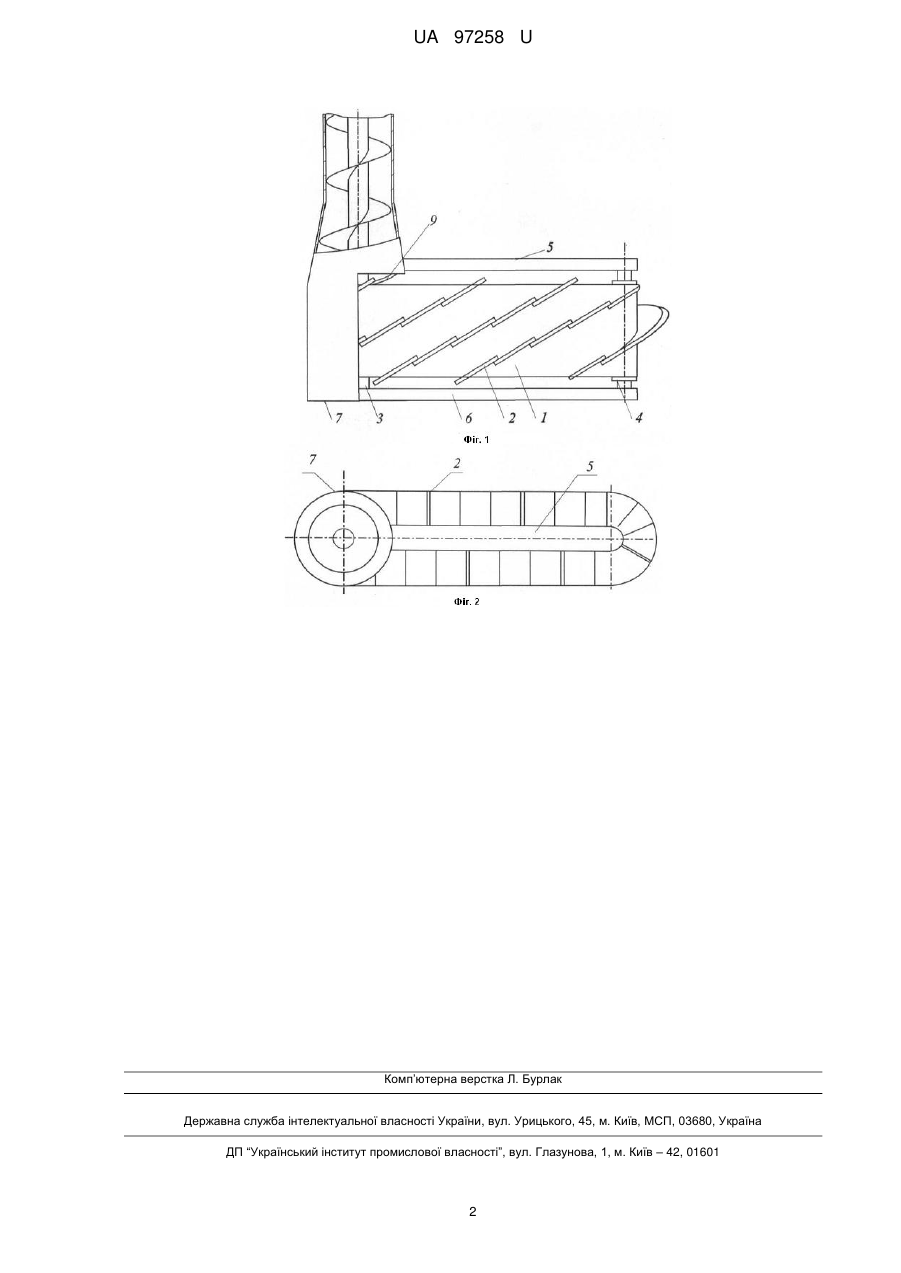

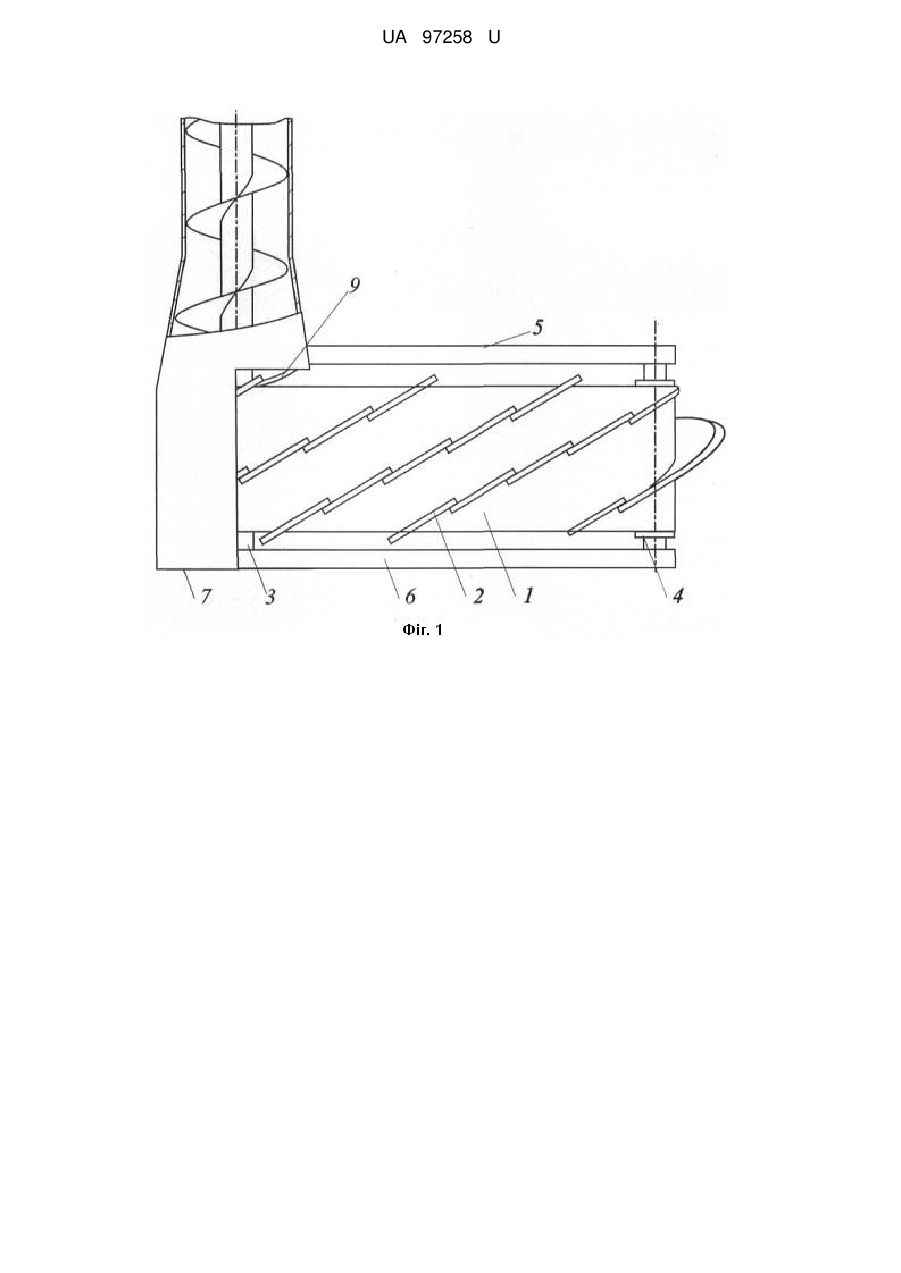

Реферат: UA 97258 U UA 97258 U 5 10 15 20 25 30 35 40 Корисна модель належить до підйомно-транспортних машин і може бути використана для завантаженні сипких матеріалів в різних галузях промисловості та сільського господарства. Відомий шнековий конвеєр, який складається з основного гвинта і розміщеної зовні кожуха гільзи з лопатями, яка обертається в протилежний бік від обертання гвинта [1]. Недоліком даного пристрою є те, що забезпечуючи необхідний коефіцієнт заповнення, він не перешкоджає виникненню відцентрових сил інерції в частинках матеріалу які знаходяться в бункері, а отже збільшення продуктивності конвеєра супроводжується значним збільшенням споживаної потужності. Найбільш близьким за технічною суттю є гвинтовий конвеєр, забірна частина якого складається з нескінченної стрічки з лопатями, яка огинає вал гвинта та натяжний барабан, при цьому лопаті виконані з декількох частин і закріплені на стрічці з кутом нахилу і кроком, який дорівнює кроку і куту нахилу гвинтової поверхні конвеєра [2]. Недоліком даного пристрою є періодичне, тобто нерівномірне завантаження гвинтового каналу конвеєра, що призводить до зниження його коефіцієнта заповнення, а отже і продуктивності. Запропонована корисна модель спрямована на усунення нерівномірності завантаження гвинтового каналу конвеєра, яка зменшує коефіцієнт заповнення і відповідно продуктивність вертикального гвинтового конвеєра. Для цього у гвинтовому конвеєрі, забірна частина якого складається з нескінченної стрічки з лопатями, яка огинає вал гвинта та натяжний барабан, між забірною частиною та основним гвинтом встановлений конічний шнек, причому діаметр гвинта в забірній та основній частині вибрано з умови рівності продуктивності забірної і основної частин гвинтового конвеєра. Оскільки діаметр гвинта в забірній частині більший від діаметра основного гвинта, то незважаючи на періодичне завантаження гвинта в забірній частині, основний гвинт буде мати необхідний коефіцієнт заповнення, а отже гвинтовий конвеєр транспортуватиме сипкий матеріал з оптимальною продуктивністю при заданих його геометричних параметрах та частоті обертання гвинта. На Фіг. 1 представлений загальний вигляд гвинтового конвеєра, на Фіг. 2 - вигляд зверху. Гвинтовий конвеєр складається з нескінченної стрічки 1 на якій встановлені лопаті 2. Стрічка огинає вал гвинта конвеєра 3 та натяжний барабан 4, вісь якого встановлена з можливістю обертатися в опорах кронштейнів 5, 6, які з'єднані із кожухом 7 гвинтового конвеєра. Між основним гвинтом 8 та забірною частиною встановлений конічний шнек 9. Кут нахилу і крок лопаті 2 дорівнюють куту нахилу і кроку конічного шнека 9. Гвинтовий конвеєр працює наступним чином. При обертанні вала 3 починає рухатися стрічка 1 з лопатями 2, які занурені в сипкий матеріал, який під дією сили тяжіння заповнює простір між лопатями 2. При переході частинки матеріалу через лінію дотику стрічки 1 і вала 3, вони під дією відцентрової сили притискаються до кожуха гвинтового конвеєра, і внаслідок дії сили тертя починають рухатися вздовж стрічки 2 та потім переходять на гвинтову поверхню конусного шнека 9, яка переміщує сипкий матеріал до основного гвинта. Використання запропонованого пристрою дозволяє збільшити коефіцієнт заповнення гвинтового конвеєра та покращує енергетичні показники процесу транспортування сипких матеріалів швидкохідними гвинтовими конвеєрами. 1. Патент СССР № 349153, кл. B65G33/20, 1972. Б.И. № 25. 2. А.с СССР № 1808797, кл. B65G33/24, 1993. Б.И. № 14. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Гвинтовий конвеєр, забірна частина якого складається з нескінченної стрічки з лопатями, яка огинає вал гвинта та натяжний барабан, який відрізняється тим, що між забірною частиною та основним гвинтом встановлений конічний шнек, причому діаметр гвинта в забірній та основній частині вибрано за умови рівності продуктивності забірної і основної частин гвинтового конвеєра. 1 UA 97258 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
