Пристрій для відокремлення шлаку при зливі металу
Номер патенту: 11130
Опубліковано: 25.12.1996
Автори: Набоков Валерій Олександрович, Волков Олександр Миколайович, Яроцький Віталій Григорович
Текст

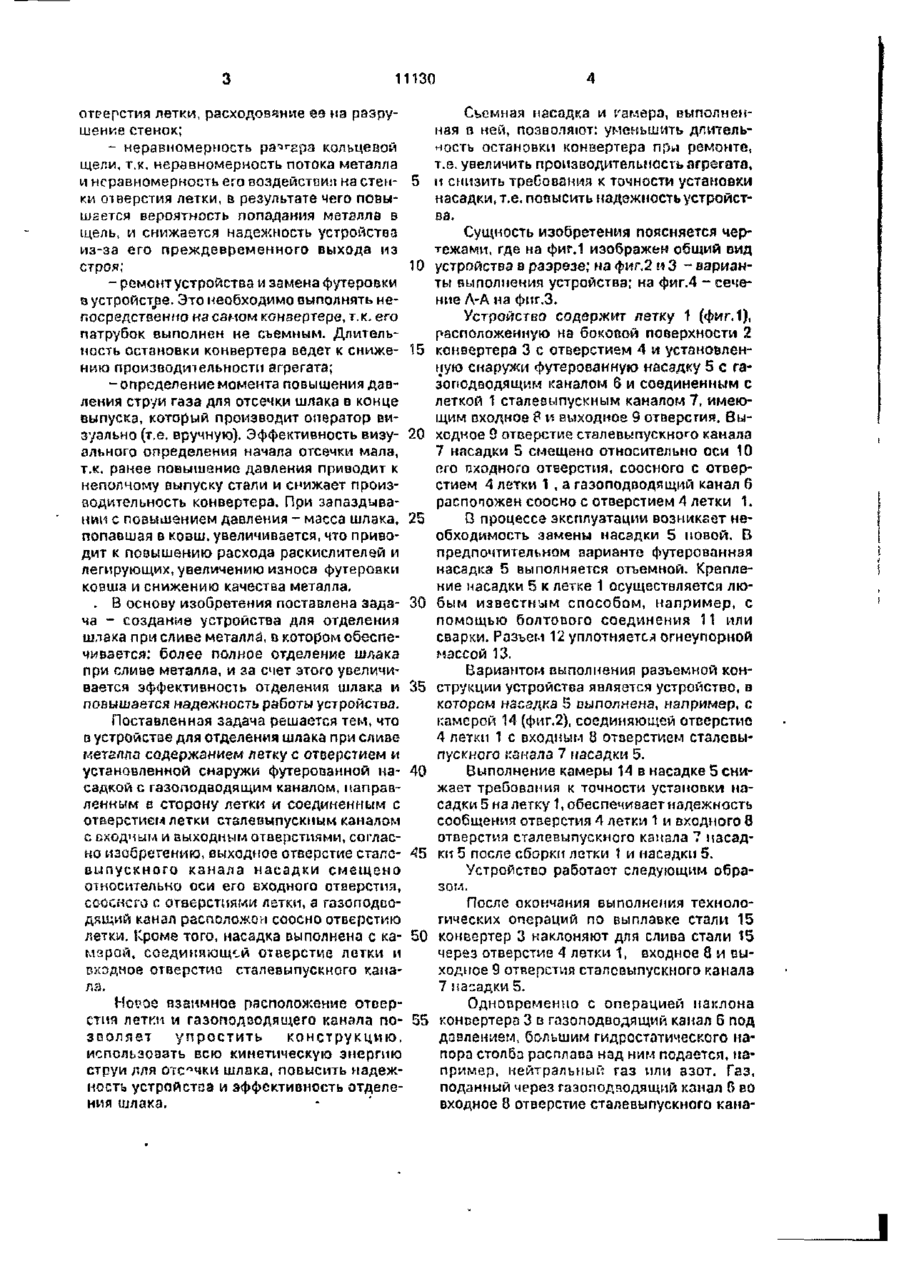

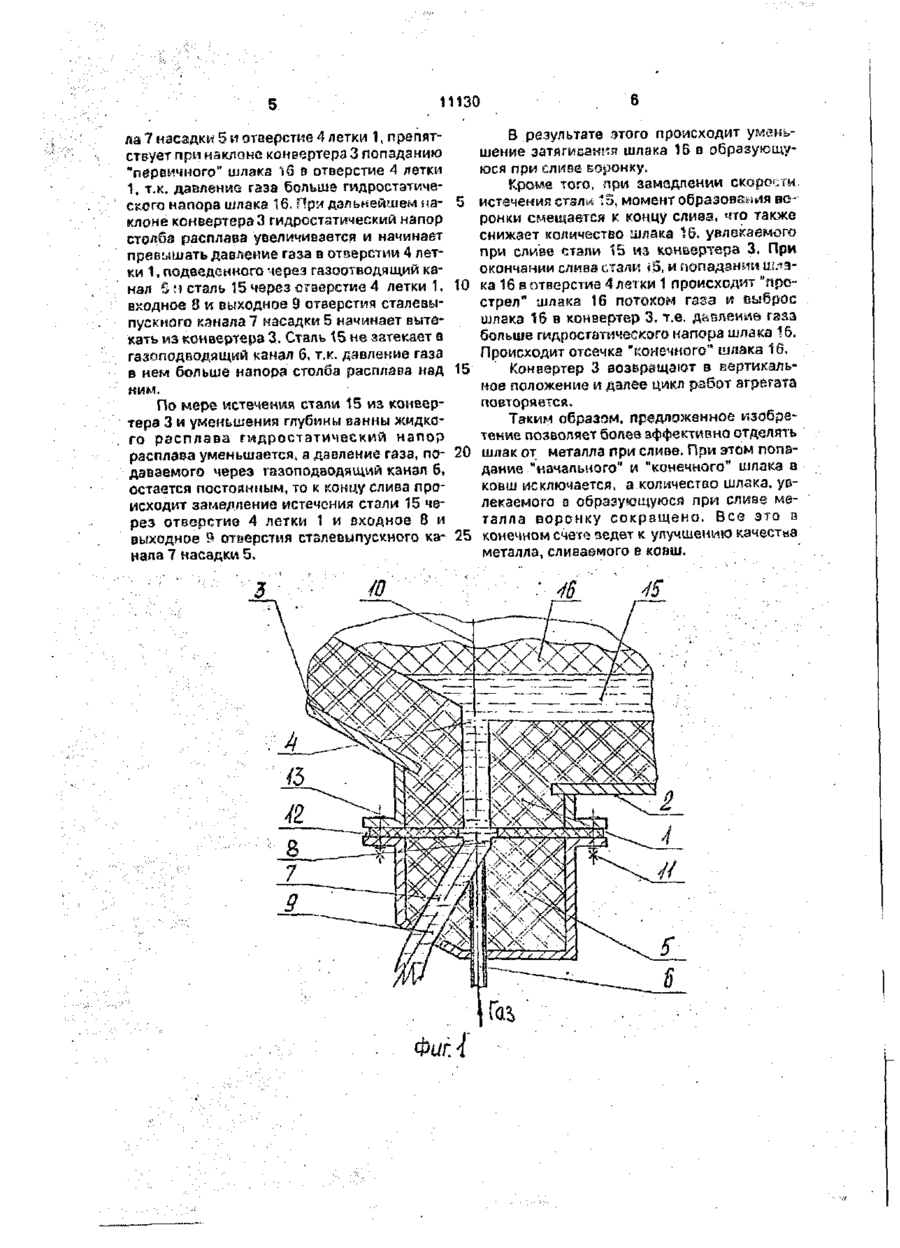

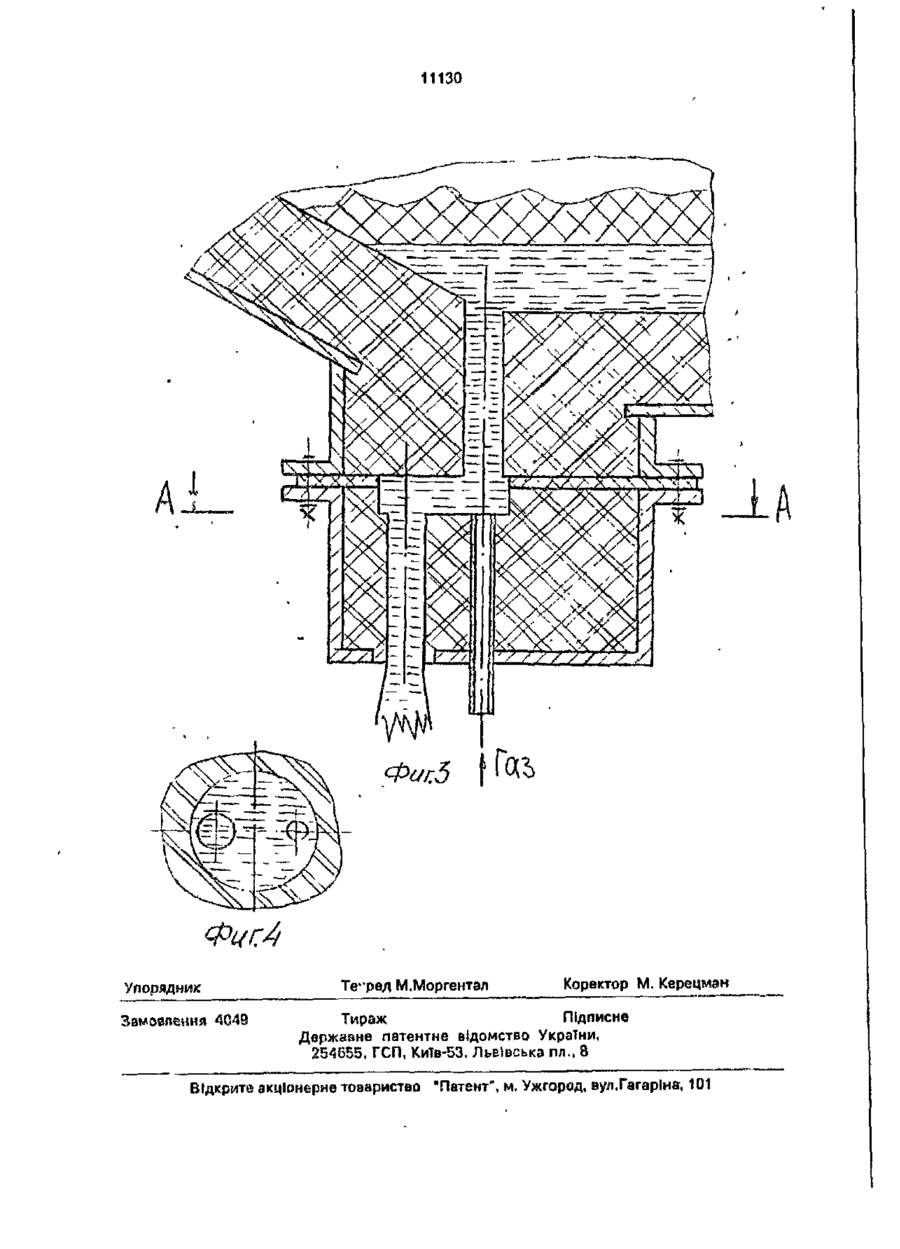

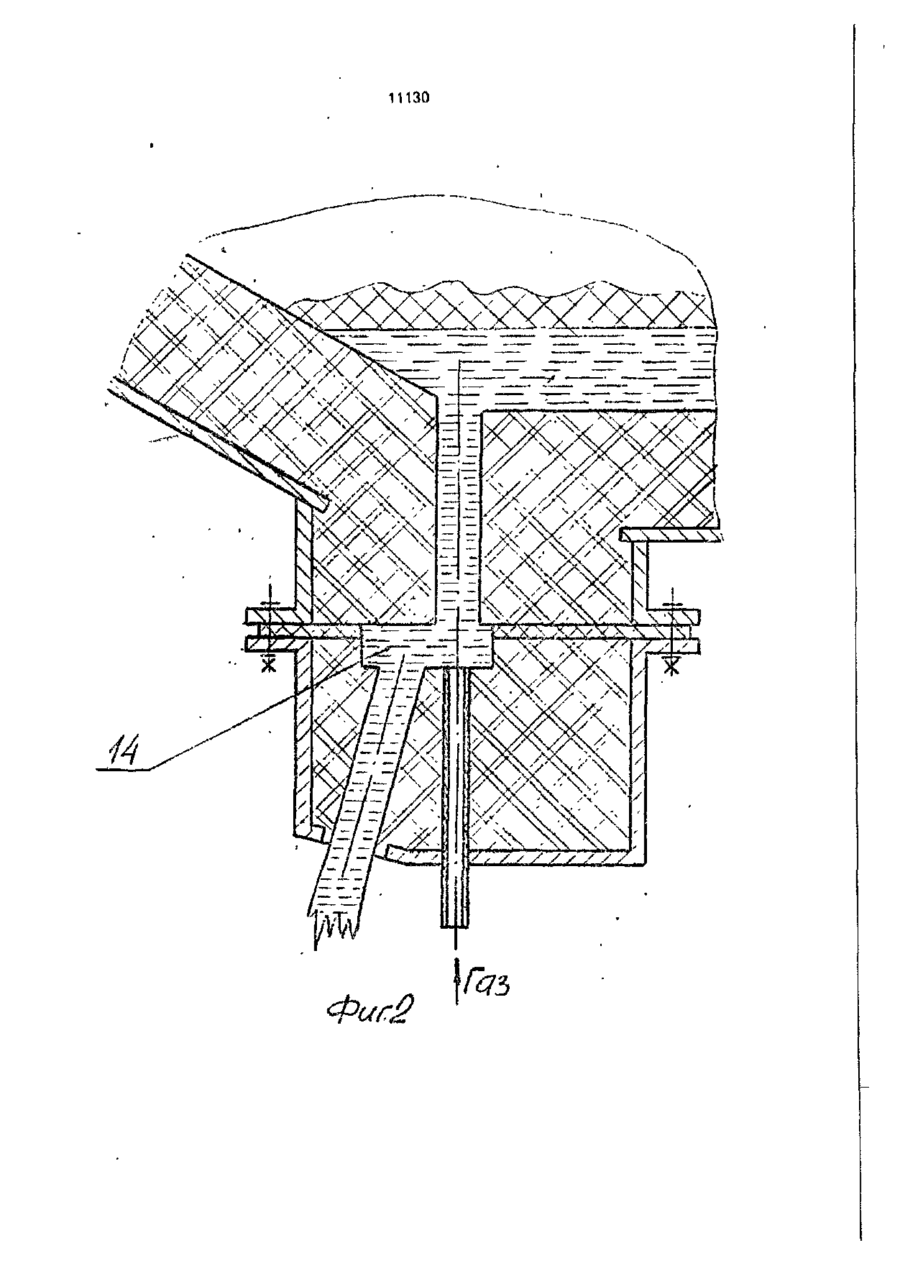

1. Устройство для отделения шлака при сливе металла, содержащее летку с отвер стием и установленной снаружи футерованной насадкой с газоподводящим каналом, направленным в сторону летки, и соединенным с отверстием летки стзлевыпускчым каналом с входным и выходным отверстиями, о т л и ч а ю щ е е с я тем, что выходное отверстие сталевыпускного канала насадки смещено относительно оси его входного отверстия, соосного с отверстием летки, а га~ зоподводящий канал расположен соосно с отверстием летки. 2. Устройство по л,1, о т л и ч а ю щ е е с я тем, что насадка выполнена с камерой, соединяющей выходное отверстие летки и входное отверстие сталевыпускного канала. Изобретение относится к области металлургии, в частности к производству стали в конвертере. Известно устройство для отделения шлака при сливе металла, содержащее запирающий элемент с осеиым каналом для подвода газа, пневмопровод для подачи газа в канал и привод перемещения запирающего элемента [1]. Недостаток устройства заключается в том, что устройство отсекает шлак только на конечной стадии слива, кроме того при отсечке расплава, в котором присутствует металл, запирающий элемент устройства имеет низкую стойкость. Наиболее близким решение*.? по технической сущности и достигаемо^ результату к предлагаемому устройству является конвертер, содержаний корпус, летку с отверстием и установленным снаружи футерованным патрубком, выполненным с га зо подводящим каналом, а в попости патрубка расположены огнеупорные втулки и вкладыш со сквозными отверстиями, соосными отверстию летки, причем втулка и вкладыш между собой образуют конусную кольцевую щель, соединенную с газоподсодящим каналом, вершина которой напраел на в сторону летки. [2, прототип]. К недостаткам известного устройства следует отнести: - наличие протяженной кольцевой щя~ ли, направленной под углом к сливаемому металлу, в результате чего не вся киметичьская энергия струи используется для отсе" ки; - зависимость эффективности стечи, 11 шлака от "калибровки" щели, т * неравномерность ЩЄЛИ Определяет СТ(СЛОНЄН:ї
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for separation of slag at pouring of metal
Автори англійськоюVolkov Oleksandr Mykolaiovych, Yarotskyi Vitalii Hryhorovych
Назва патенту російськоюУстройство для отделения шлака при сливе металла
Автори російськоюВолков Александр Николаевич, Яроцкий Виталий Григорьевич
МПК / Мітки
Мітки: пристрій, зливі, шлаку, відокремлення, металу
Код посилання
<a href="https://ua.patents.su/6-11130-pristrijj-dlya-vidokremlennya-shlaku-pri-zlivi-metalu.html" target="_blank" rel="follow" title="База патентів України">Пристрій для відокремлення шлаку при зливі металу</a>
