Електромагнітний екран з керованим коефіцієнтом відбиття

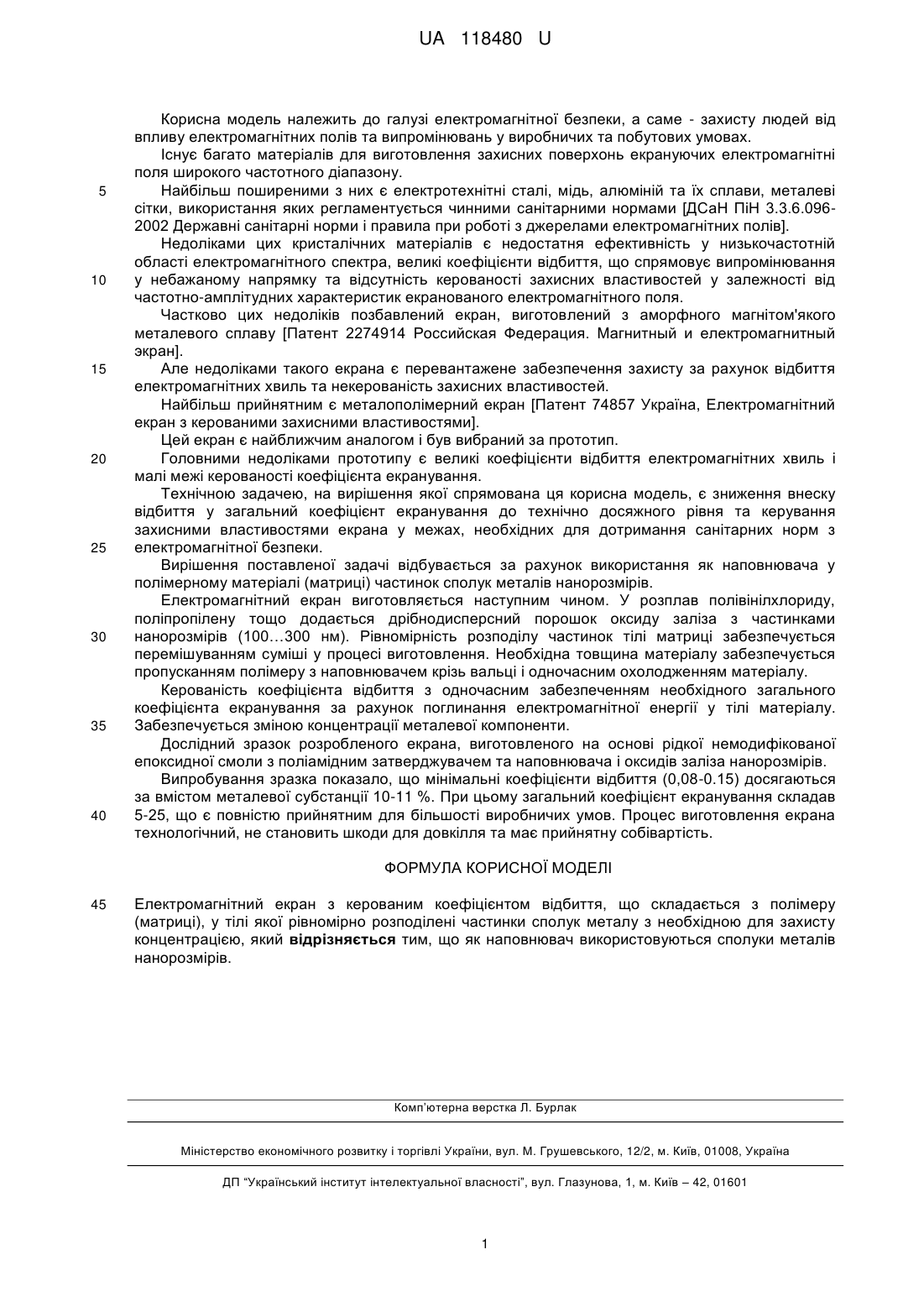

Реферат: Електромагнітний екран з керованим коефіцієнтом відбиття складається з полімеру (матриці), у тілі якої рівномірно розподілені частинки сполук металу з необхідною для захисту концентрацією. Як наповнювач використано сполуки металів нанорозмірів. UA 118480 U (12) UA 118480 U UA 118480 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі електромагнітної безпеки, а саме - захисту людей від впливу електромагнітних полів та випромінювань у виробничих та побутових умовах. Існує багато матеріалів для виготовлення захисних поверхонь екрануючих електромагнітні поля широкого частотного діапазону. Найбільш поширеними з них є електротехнітні сталі, мідь, алюміній та їх сплави, металеві сітки, використання яких регламентується чинними санітарними нормами [ДСаН ПіН 3.3.6.0962002 Державні санітарні норми і правила при роботі з джерелами електромагнітних полів]. Недоліками цих кристалічних матеріалів є недостатня ефективність у низькочастотній області електромагнітного спектра, великі коефіцієнти відбиття, що спрямовує випромінювання у небажаному напрямку та відсутність керованості захисних властивостей у залежності від частотно-амплітудних характеристик екранованого електромагнітного поля. Частково цих недоліків позбавлений екран, виготовлений з аморфного магнітом'якого металевого сплаву [Патент 2274914 Российская Федерация. Магнитный и електромагнитный экран]. Але недоліками такого екрана є перевантажене забезпечення захисту за рахунок відбиття електромагнітних хвиль та некерованість захисних властивостей. Найбільш прийнятним є металополімерний екран [Патент 74857 Україна, Електромагнітний екран з керованими захисними властивостями]. Цей екран є найближчим аналогом і був вибраний за прототип. Головними недоліками прототипу є великі коефіцієнти відбиття електромагнітних хвиль і малі межі керованості коефіцієнта екранування. Технічною задачею, на вирішення якої спрямована ця корисна модель, є зниження внеску відбиття у загальний коефіцієнт екранування до технічно досяжного рівня та керування захисними властивостями екрана у межах, необхідних для дотримання санітарних норм з електромагнітної безпеки. Вирішення поставленої задачі відбувається за рахунок використання як наповнювача у полімерному матеріалі (матриці) частинок сполук металів нанорозмірів. Електромагнітний екран виготовляється наступним чином. У розплав полівінілхлориду, поліпропілену тощо додається дрібнодисперсний порошок оксиду заліза з частинками нанорозмірів (100…300 нм). Рівномірність розподілу частинок тілі матриці забезпечується перемішуванням суміші у процесі виготовлення. Необхідна товщина матеріалу забезпечується пропусканням полімеру з наповнювачем крізь вальці і одночасним охолодженням матеріалу. Керованість коефіцієнта відбиття з одночасним забезпеченням необхідного загального коефіцієнта екранування за рахунок поглинання електромагнітної енергії у тілі матеріалу. Забезпечується зміною концентрації металевої компоненти. Дослідний зразок розробленого екрана, виготовленого на основі рідкої немодифікованої епоксидної смоли з поліамідним затверджувачем та наповнювача і оксидів заліза нанорозмірів. Випробування зразка показало, що мінімальні коефіцієнти відбиття (0,08-0.15) досягаються за вмістом металевої субстанції 10-11 %. При цьому загальний коефіцієнт екранування складав 5-25, що є повністю прийнятним для більшості виробничих умов. Процес виготовлення екрана технологічний, не становить шкоди для довкілля та має прийнятну собівартість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Електромагнітний екран з керованим коефіцієнтом відбиття, що складається з полімеру (матриці), у тілі якої рівномірно розподілені частинки сполук металу з необхідною для захисту концентрацією, який відрізняється тим, що як наповнювач використовуються сполуки металів нанорозмірів. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
