Колосниковий візок агломераційної машини

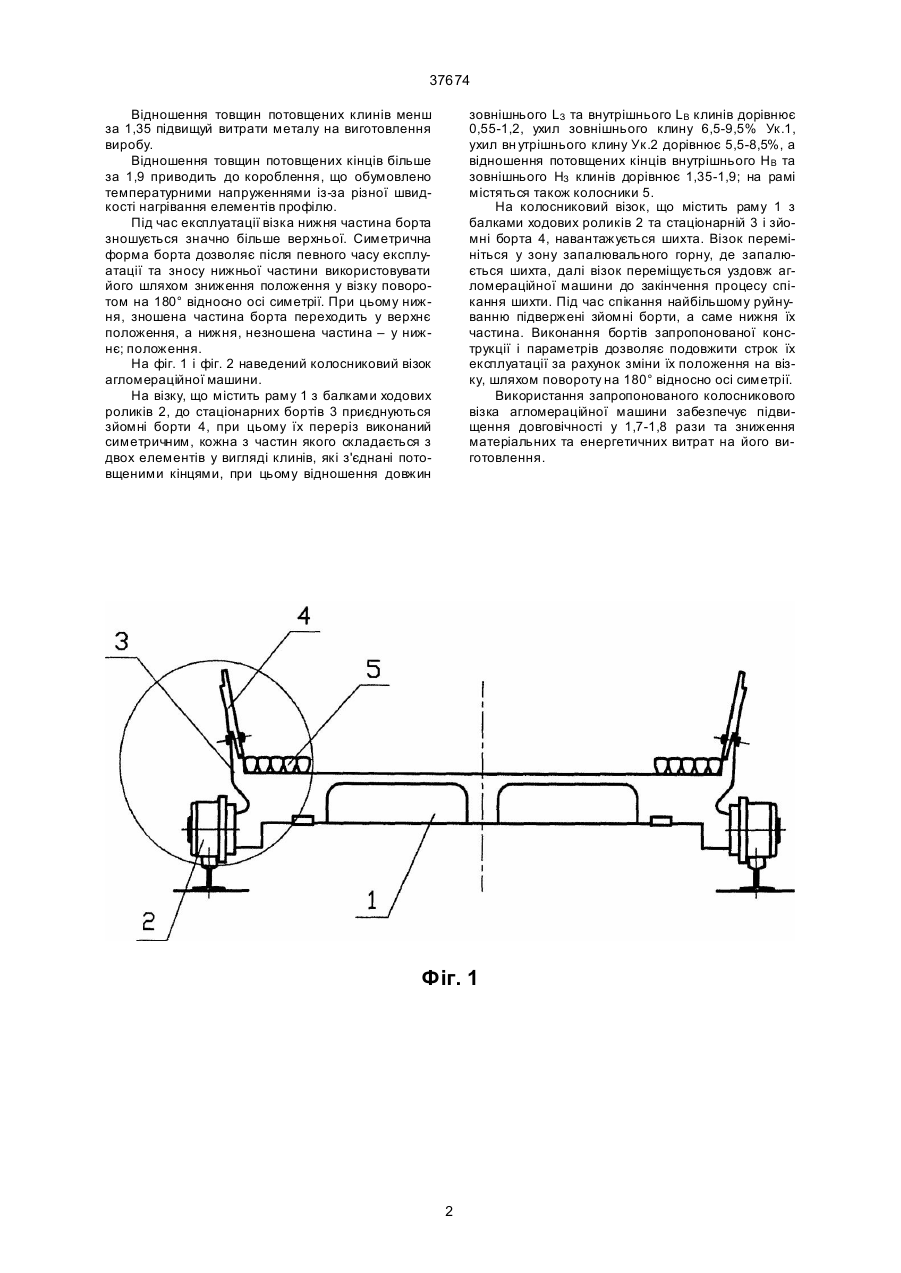

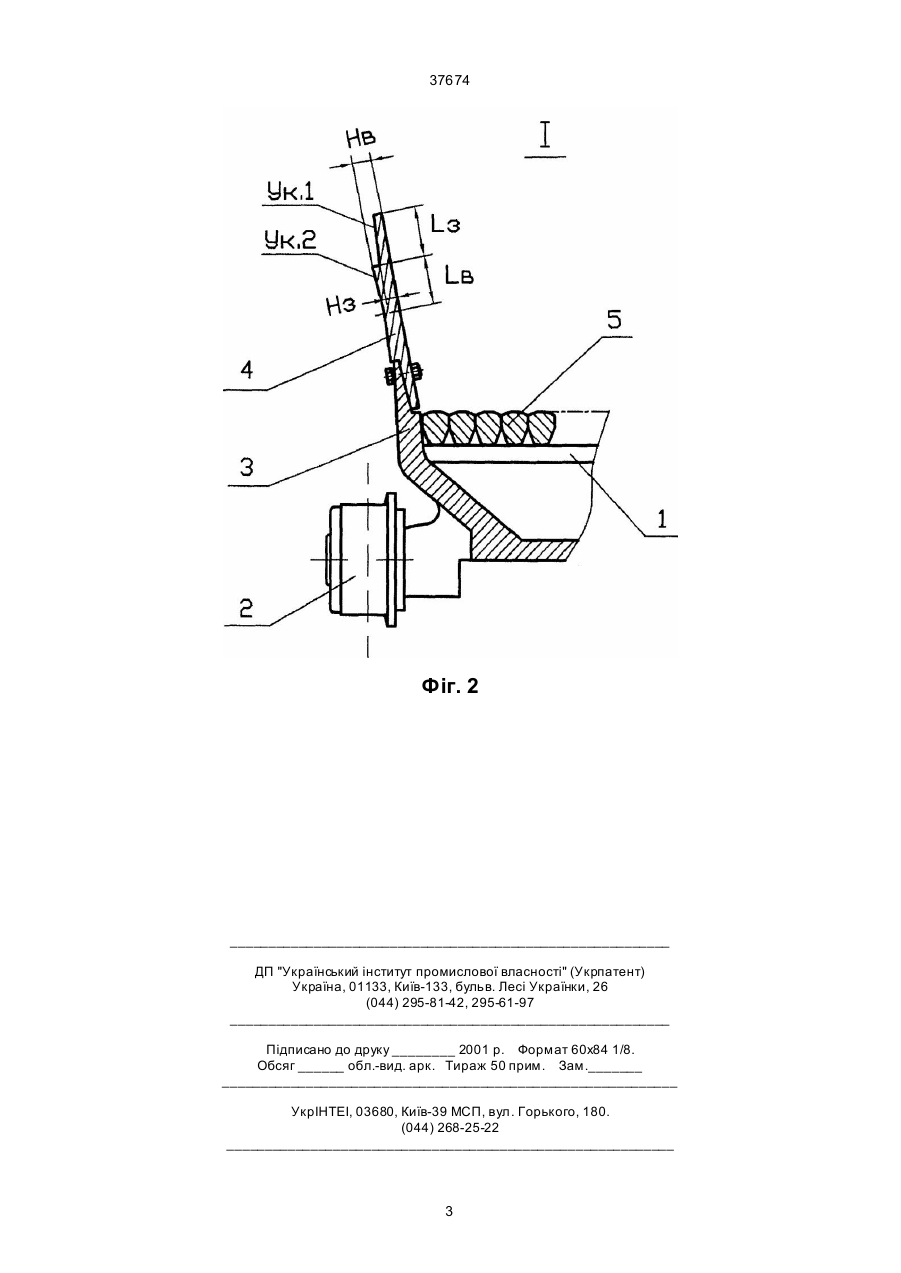

Колосниковий візок агломераційної машини, що містить раму з балками ходових роликів та стаціонарних бортів, які з'єднані зі зйомними бортами, який відрізняється тим, що переріз зйомних бортів виконаний симетричним, кожна з частин якого складається з двох елементів у вигляді клинів, які з'єднані потовщеними кінцями, при цьому відношення довжин зовнішнього та внутрішнього клинів дорівнює 0,55-1,2, ухил зовнішнього клину дорівнюй 6,5-9,5%, внутрішнього 5,0-8,5%, а відношення товщин потовщених кінців внутрішнього та зовнішнього клинів дорівнює 1,35-1,9. (19) (21) 2000041888 (22) 04.04.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Луцький Михайло Борисович, Дорожко Іван Кирилович, Лаврик Олександр Михайлович, Луценко Віктор Олександрович, Брехунов Олександр Васильович, Пархоменко Олексій Дмитрович, Сазонов Сергій Іванович, Мамушев Андрій Іванович, Чічкан Артур Олексійович (73) Донбаський гірничо-металургійний інститут /ДГМІ/ 37674 Відношення товщин потовщених клинів менш за 1,35 підвищуй витрати металу на виготовлення виробу. Відношення товщин потовщених кінців більше за 1,9 приводить до короблення, що обумовлено температурними напруженнями із-за різної швидкості нагрівання елементів профілю. Під час експлуатації візка нижня частина борта зношується значно більше верхньої. Симетрична форма борта дозволяє після певного часу експлуатації та зносу нижньої частини використовувати його шляхом зниження положення у візку поворотом на 180° відносно осі симетрії. При цьому нижня, зношена частина борта переходить у верхнє положення, а нижня, незношена частина – у нижнє; положення. На фіг. 1 і фіг. 2 наведений колосниковий візок агломераційної машини. На візку, що містить раму 1 з балками ходових роликів 2, до стаціонарних бортів 3 приєднуються зйомні борти 4, при цьому їх переріз виконаний симетричним, кожна з частин якого складається з двох елементів у вигляді клинів, які з'єднані потовщеними кінцями, при цьому відношення довжин зовнішнього LЗ та внутрішнього LВ клинів дорівнює 0,55-1,2, ухил зовнішнього клину 6,5-9,5% Ук.1, ухил вн утрішнього клину Ук.2 дорівнює 5,5-8,5%, а відношення потовщених кінців внутрішнього Н В та зовнішнього НЗ клинів дорівнює 1,35-1,9; на рамі містяться також колосники 5. На колосниковий візок, що містить раму 1 з балками ходових роликів 2 та стаціонарній 3 і зйомні борта 4, навантажується шихта. Візок перемініться у зону запалювального горну, де запалюється шихта, далі візок переміщується уздовж агломераційної машини до закінчення процесу спікання шихти. Під час спікання найбільшому руйнуванню підвержені зйомні борти, а саме нижня їх частина. Виконання бортів запропонованої конструкції і параметрів дозволяє подовжити строк їх експлуатації за рахунок зміни їх положення на візку, шляхом повороту на 180° відносно осі симетрії. Використання запропонованого колосникового візка агломераційної машини забезпечує підвищення довговічності у 1,7-1,8 рази та зниження матеріальних та енергетичних витрат на його виготовлення. Фіг. 1 2 37674 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
