Виконавчий орган очисного комбайна

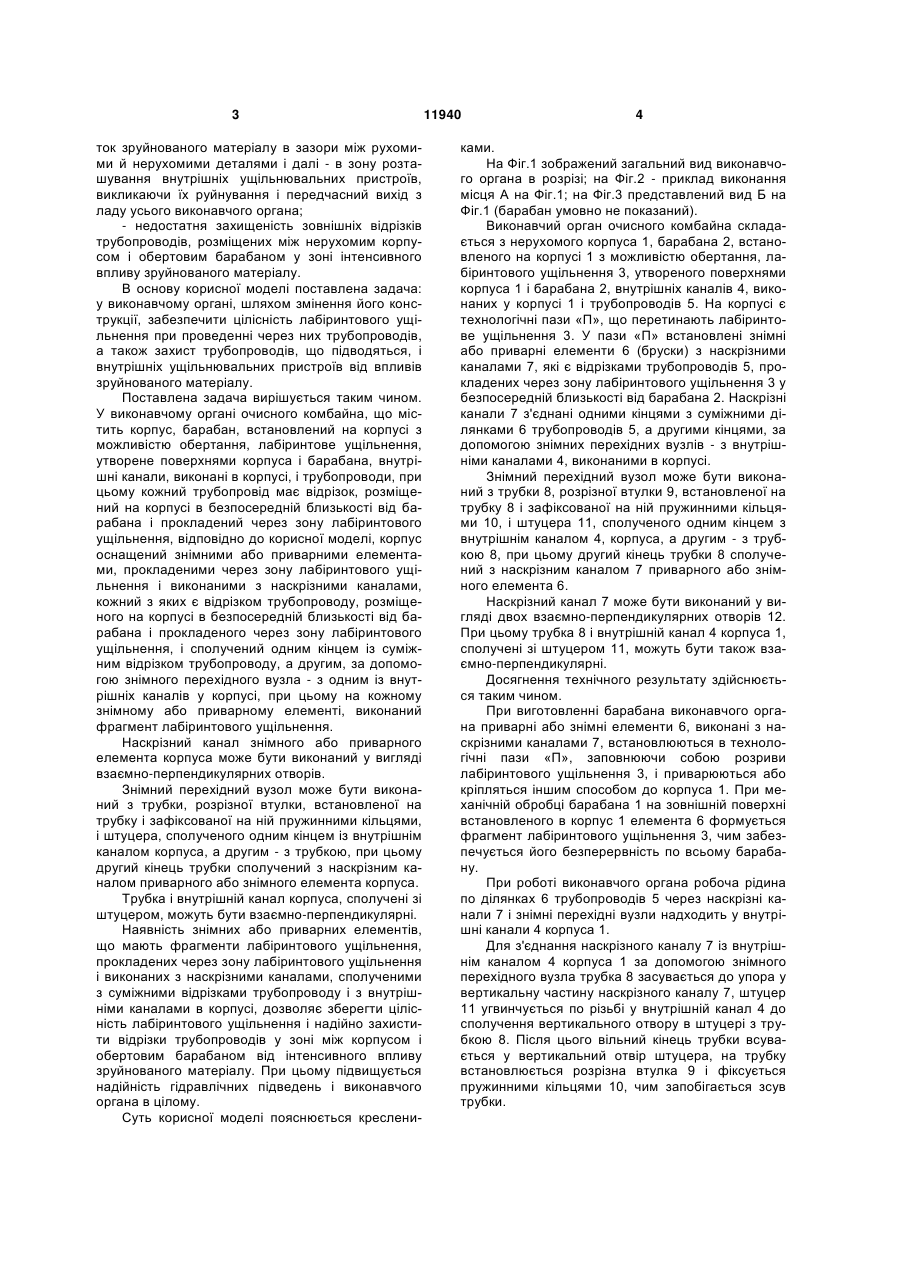

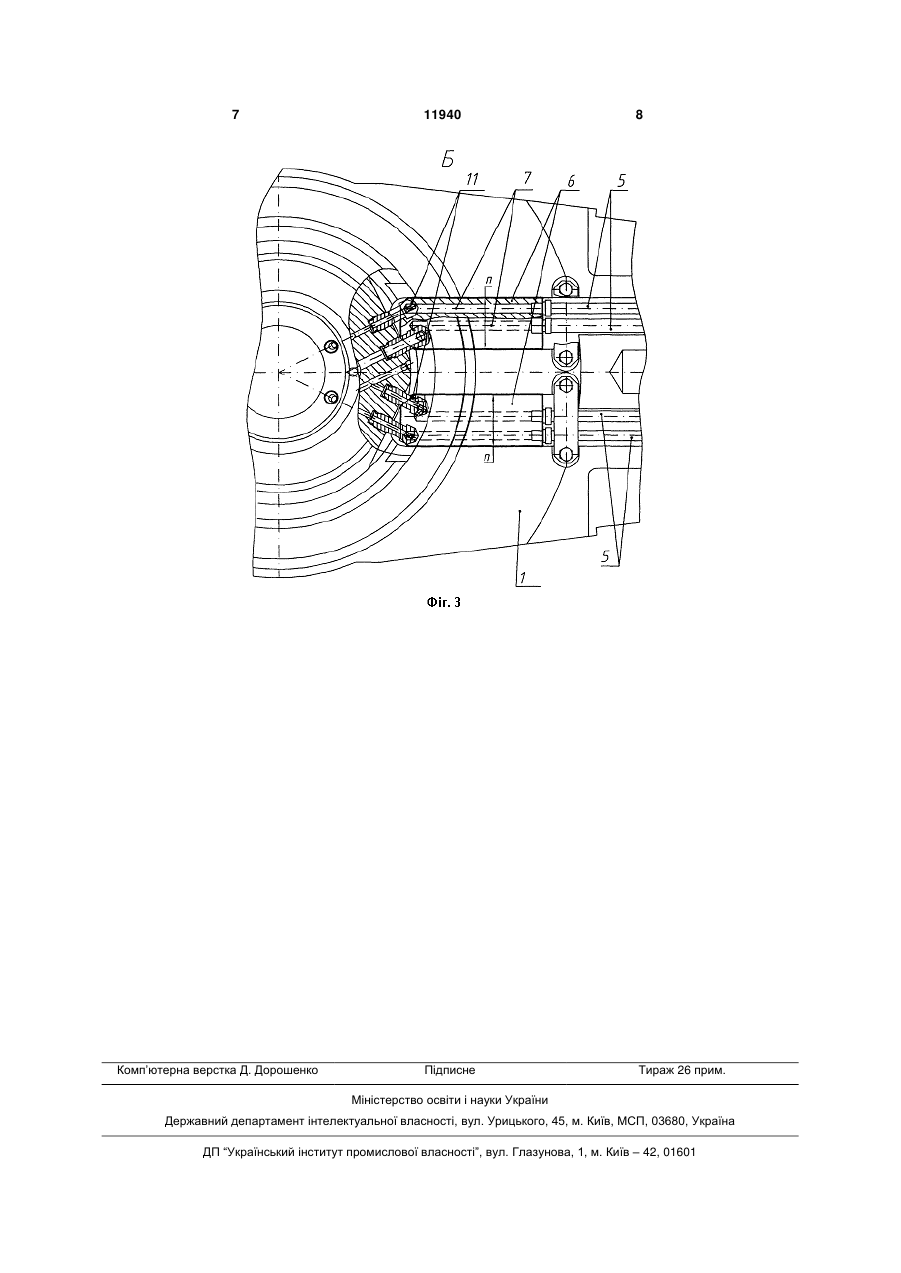

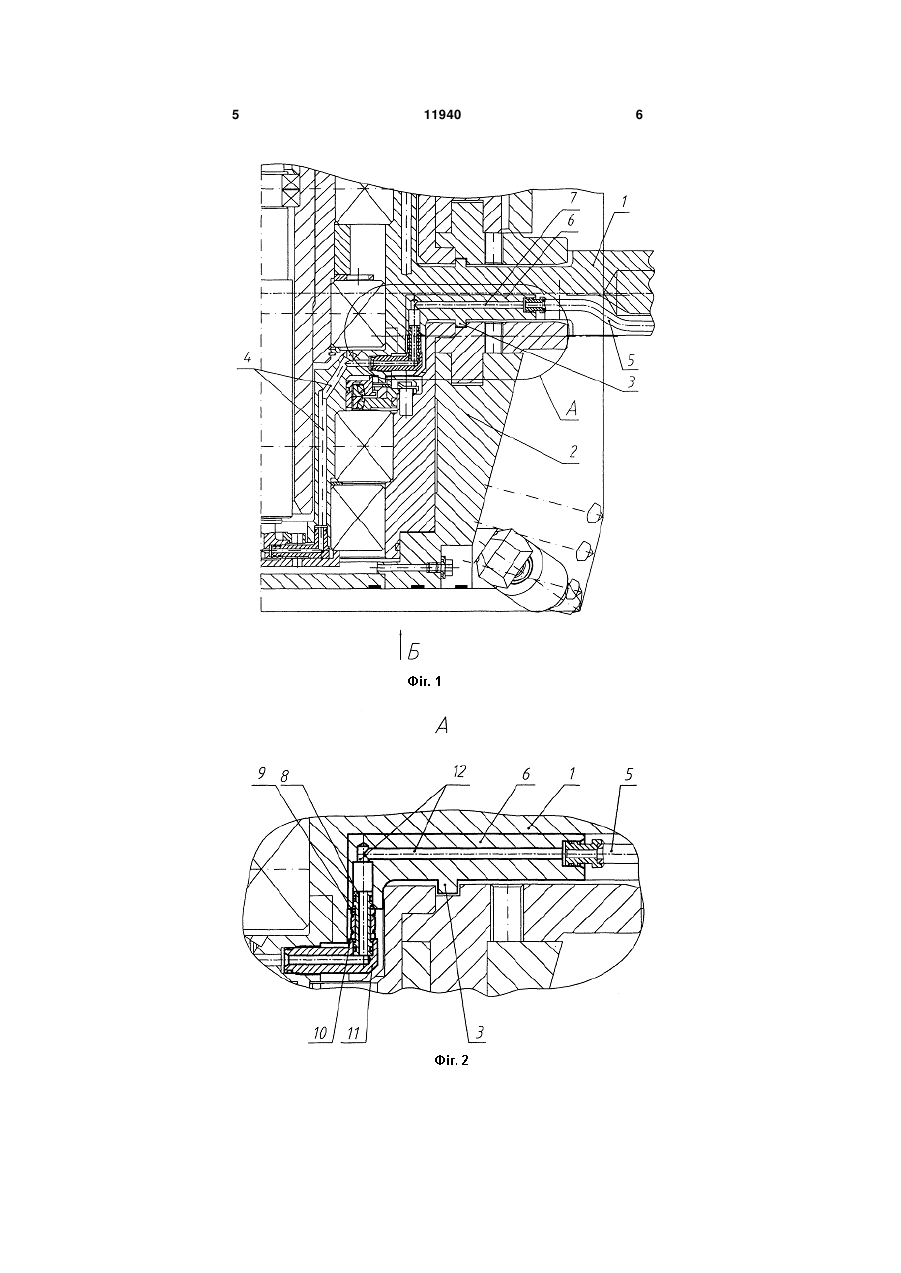

1. Виконавчий орган очисного комбайна, що містить корпус, барабан, встановлений на корпусі з можливістю обертання, лабіринтове ущільнення, утворене поверхнями корпуса і барабана, внутрішні канали, виконані в корпусі, і трубопроводи, при цьому кожний трубопровід має відрізок, розміщений на корпусі в безпосередній близькості від барабана і прокладений через зону лабіринтового ущільнення, який відрізняється тим, що корпус оснащений знімними або приварними елементами, прокладеними через зону лабіринтового ущільнення і виконаними з наскрізними каналами, U 2 (19) 1 3 ток зруйнованого матеріалу в зазори між рухомими й нерухомими деталями і далі - в зону розташування внутрішніх ущільнювальних пристроїв, викликаючи їх руйнування і передчасний вихід з ладу усього виконавчого органа; - недостатня захищеність зовнішніх відрізків трубопроводів, розміщених між нерухомим корпусом і обертовим барабаном у зоні інтенсивного впливу зруйнованого матеріалу. В основу корисної моделі поставлена задача: у виконавчому органі, шляхом змінення його конструкції, забезпечити цілісність лабіринтового ущільнення при проведенні через них трубопроводів, а також захист трубопроводів, що підводяться, і внутрішніх ущільнювальних пристроїв від впливів зруйнованого матеріалу. Поставлена задача вирішується таким чином. У виконавчому органі очисного комбайна, що містить корпус, барабан, встановлений на корпусі з можливістю обертання, лабіринтове ущільнення, утворене поверхнями корпуса і барабана, внутрішні канали, виконані в корпусі, і трубопроводи, при цьому кожний трубопровід має відрізок, розміщений на корпусі в безпосередній близькості від барабана і прокладений через зону лабіринтового ущільнення, відповідно до корисної моделі, корпус оснащений знімними або приварними елементами, прокладеними через зону лабіринтового ущільнення і виконаними з наскрізними каналами, кожний з яких є відрізком трубопроводу, розміщеного на корпусі в безпосередній близькості від барабана і прокладеного через зону лабіринтового ущільнення, і сполучений одним кінцем із суміжним відрізком трубопроводу, а другим, за допомогою знімного перехідного вузла - з одним із внутрішніх каналів у корпусі, при цьому на кожному знімному або приварному елементі, виконаний фрагмент лабіринтового ущільнення. Наскрізний канал знімного або приварного елемента корпуса може бути виконаний у вигляді взаємно-перпендикулярних отворів. Знімний перехідний вузол може бути виконаний з трубки, розрізної втулки, встановленої на трубку і зафіксованої на ній пружинними кільцями, і штуцера, сполученого одним кінцем із внутрішнім каналом корпуса, а другим - з трубкою, при цьому другий кінець трубки сполучений з наскрізним каналом приварного або знімного елемента корпуса. Трубка і внутрішній канал корпуса, сполучені зі штуцером, можуть бути взаємно-перпендикулярні. Наявність знімних або приварних елементів, що мають фрагменти лабіринтового ущільнення, прокладених через зону лабіринтового ущільнення і виконаних з наскрізними каналами, сполученими з суміжними відрізками трубопроводу і з внутрішніми каналами в корпусі, дозволяє зберегти цілісність лабіринтового ущільнення і надійно захистити відрізки трубопроводів у зоні між корпусом і обертовим барабаном від інтенсивного впливу зруйнованого матеріалу. При цьому підвищується надійність гідравлічних підведень і виконавчого органа в цілому. Суть корисної моделі пояснюється креслени 11940 4 ками. На Фіг.1 зображений загальний вид виконавчого органа в розрізі; на Фіг.2 - приклад виконання місця А на Фіг.1; на Фіг.3 представлений вид Б на Фіг.1 (барабан умовно не показаний). Виконавчий орган очисного комбайна складається з нерухомого корпуса 1, барабана 2, встановленого на корпусі 1 з можливістю обертання, лабіринтового ущільнення 3, утвореного поверхнями корпуса 1 і барабана 2, внутрішніх каналів 4, виконаних у корпусі 1 і трубопроводів 5. На корпусі є технологічні пази «П», що перетинають лабіринтове ущільнення 3. У пази «П» встановлені знімні або приварні елементи 6 (бруски) з наскрізними каналами 7, які є відрізками трубопроводів 5, прокладених через зону лабіринтового ущільнення 3 у безпосередній близькості від барабана 2. Наскрізні канали 7 з'єднані одними кінцями з суміжними ділянками 6 трубопроводів 5, а другими кінцями, за допомогою знімних перехідних вузлів - з внутрішніми каналами 4, виконаними в корпусі. Знімний перехідний вузол може бути виконаний з трубки 8, розрізної втулки 9, встановленої на трубку 8 і зафіксованої на ній пружинними кільцями 10, і штуцера 11, сполученого одним кінцем з внутрішнім каналом 4, корпуса, а другим - з трубкою 8, при цьому другий кінець трубки 8 сполучений з наскрізним каналом 7 приварного або знімного елемента 6. Наскрізний канал 7 може бути виконаний у вигляді двох взаємно-перпендикулярних отворів 12. При цьому трубка 8 і внутрішній канал 4 корпуса 1, сполучені зі штуцером 11, можуть бути також взаємно-перпендикулярні. Досягнення технічного результату здійснюється таким чином. При виготовленні барабана виконавчого органа приварні або знімні елементи 6, виконані з наскрізними каналами 7, встановлюються в технологічні пази «П», заповнюючи собою розриви лабіринтового ущільнення 3, і приварюються або кріпляться іншим способом до корпуса 1. При механічній обробці барабана 1 на зовнішній поверхні встановленого в корпус 1 елемента 6 формується фрагмент лабіринтового ущільнення 3, чим забезпечується його безперервність по всьому барабану. При роботі виконавчого органа робоча рідина по ділянках 6 трубопроводів 5 через наскрізні канали 7 і знімні перехідні вузли надходить у внутрішні канали 4 корпуса 1. Для з'єднання наскрізного каналу 7 із внутрішнім каналом 4 корпуса 1 за допомогою знімного перехідного вузла трубка 8 засувається до упора у вертикальну частину наскрізного каналу 7, штуцер 11 угвинчується по різьбі у внутрішній канал 4 до сполучення вертикального отвору в штуцері з трубкою 8. Після цього вільний кінець трубки всувається у вертикальний отвір штуцера, на трубку встановлюється розрізна втулка 9 і фіксується пружинними кільцями 10, чим запобігається зсув трубки. 5 11940 6 7 Комп’ютерна верстка Д. Дорошенко 11940 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
