Кабель зв’язку симетричний високочастотний з кордельно-пластмасовою ізоляцією

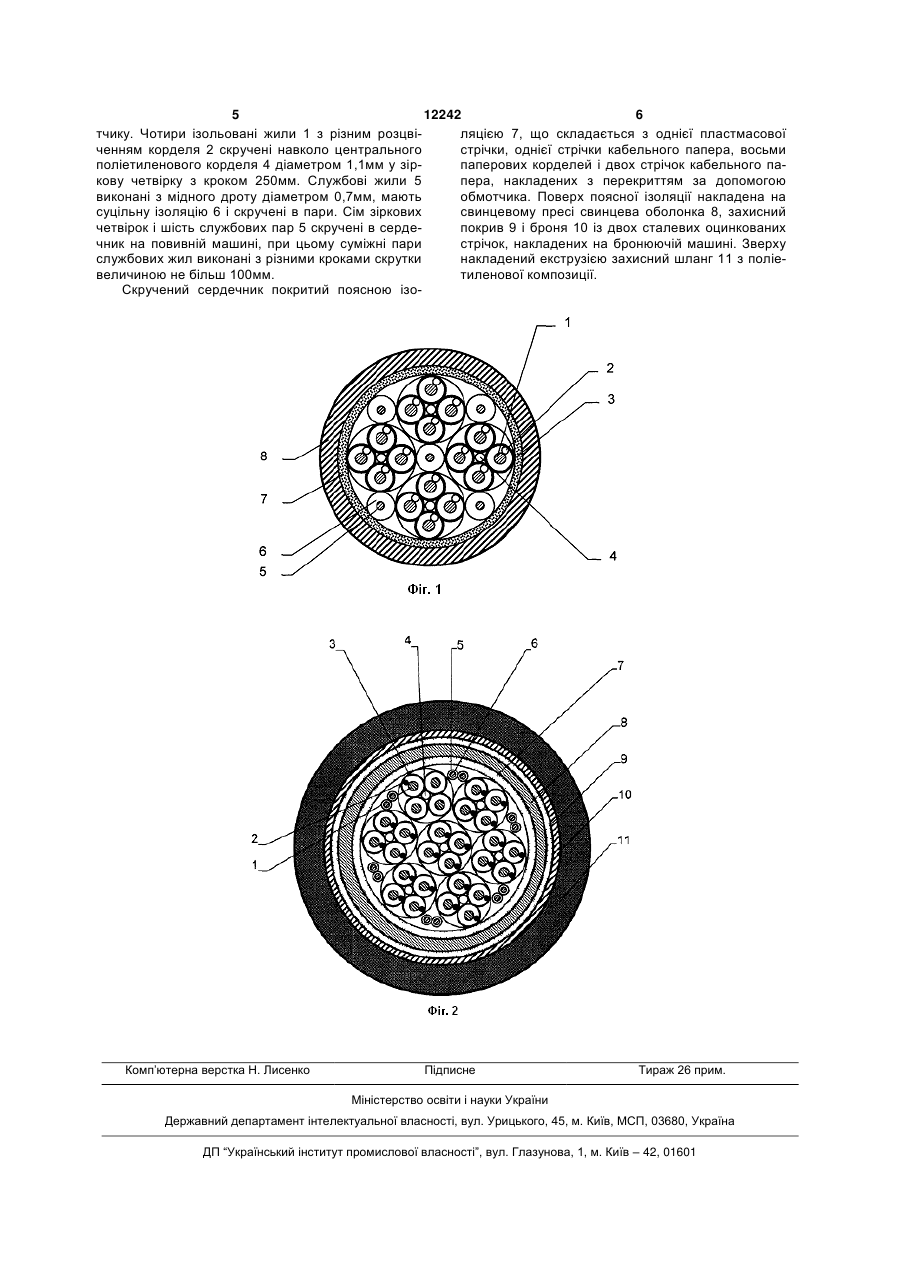

1. Кабель зв'язку симетричний високочастотний з кордельно-пластмасовою ізоляцією, що містить струмопровідні жили з кордельнопластмасовою ізоляцією, скручені навколо центрального заповнювача в зіркові четвірки, що скручені в сердечник, покритий послідовно нанесеними шарами поясної ізоляції і металевою оболонкою, який відрізняється тим, що додатково містить службові жили, виконані з мідного дроту діаметром у межах 0,7-0,9мм із суцільною поліетиленовою ізоляцією і розташовані в повиві між U 1 3 12242 4 Полістирольна нитка при температурах до шлангу. +30°С має значну твердість і велику крихкість, тоНа фігурах показані: 1 - однодротова мідна му при її накладенні на струмопровідну жилу нежила, 2 - кордель у вигляді спірали, 3 - ізоляція у обхідно забезпечити її підігрів до 50-70°С, але навигляді обмотки полістирольною стрічкою, 4 віть ця міра цілком не виключає обривність центральний поліетиленовий кордель, 5 - службополістирольної нитки. ва жила, 6 - ізоляція службової жили, 7 - поясна В основу дійсної корисної моделі поставлена ізоляція, 8 - металева оболонка, 9 - захисний покзадача створити таку конструкцію кабелю зв'язку рив, 10 - броня,12 - захисний шланг. симетричного високочастотного з кордельноКабель зв'язку симетричний високочастотний з пластмасовою ізоляцією, у якій за рахунок нового кордельно-пластмасовою ізоляцією містить струвзаємного розташування елементів, нового їхнього мопровідні жили 1, що мають ізоляцію з корделя 2 конструктивного виконання, використання більш у вигляді спіралі і полістирольної стрічки 3, що ефективного матеріалу були б забезпечені високі скручені навколо центрального заповнювача 4 у електричні параметри кабелю і розширена обзіркові четвірки і далі в сердечник, покритий посліласть його застосування. довно нанесеними шарами поясної ізоляції 7, і Поставлена задача досягається тим, що в каметалевою оболонкою 8. Кабель додатково місбелі зв'язку симетричному високочастотному з тить службові жили 5, виконані з мідного дроту кордельно-пластмасовою ізоляцією, що містить діаметром у межах 0,7-0,9мм із суцільною поліеструмопровідні жили з кордельно-пластмасовою тиленовою ізоляцією 6, і, розташовані в повиві між ізоляцією, скручені навколо центрального заповчетвірками. Кордель 2 виконаний з поліетилену нювача в зіркові четвірки, що скручені в сердечник, діаметром у межах 0,75-0,85мм і накладений на покритий послідовно нанесеними шарами поясної струмопровідну жилу 1 у вигляді спірали з кроком ізоляції, і металевою оболонкою, відповідно до 5-9мм, центральний заповнювач 4 виконаний з корисної моделі кордель виконаний з поліетилену поліетиленового корделя діаметром 1,1мм, навкодіаметром у межах 0,75-0,85мм і накладений на ло якого скручені ізольовані струмопровідні жили 1 струмопровідну жилу у вигляді спірали з кроком 5у четвірки з кроком не більш 300мм. 9мм, центральний заповнювач виконаний з поліеКабель може додатково містить службові жили тиленового корделя діаметром 1,1мм, навколо 5, виконані з мідного дроту діаметром у межах 0,7якого скручені ізольовані струмопровідні жили в 0,9мм із суцільною поліетиленовою ізоляцією 6, і, четвірки з кроком не більш 300мм. розташовані в повиві між четвірками. Завдяки заміни полістирольної нитки на поліеПриклад 1 тиленовий кордель значно поліпшуються електриКабель зв'язку симетричний високочастотний чні параметри кабелю, тому що діелектрична про(Фіг.1) містить чотири четвірки і п'ять службових никність поліетилену складає стабільно 2,3, а жил. У кабелі кожна струмопровідна жила 1 викодопуск на коливання діаметра на порядок менше нана з мідного дроту діаметром 1,2мм, має ізоляніж у полістирольної нитки. При цьому перехідне цію з поліетиленового корделя 2 діаметром загасання на ближньому кінці між робочими пара0,85мм, навитого на корделеобмотчику навколо ми не менше 32дб на частоті до 17000кГц, захижили 1 у вигляді відкритої спіралі з кроком 9мм, і щеність на далекому кінці не менше 24дб на часпокрита ізоляцією 3, накладеної у вигляді обмотки тоті до 17000кГц. полістирольною стрічкою з перекриттям на лентоКабель містить службові жили, виконані з мідобмотчику. Чотири ізольовані жили 1 з різним розного дроту діаметром у межах 0,7-0,9мм із суцільцвіченням корделя 2 скручені навколо центральною поліетиленовою ізоляцією, і, розташовані в ного поліетиленового корделя 4 діаметром 1,1мм у повиві між четвірками. зіркову четвірку з кроком 290мм. Службові жили 5 Суміжні пари службових жил можуть бути вивиконані з мідного дроту діаметром 0,9мм і мають конані з різними кроками скрутки, що підвищує суцільну ізоляцію 6 з поліетилену, накладену на перешкодозахищеність кабелю. екструзійній лінії. Металева оболонка може бути виконана алюЧотири зіркових четвірки і п'ять службових жил мінієвою чи свинцевою, що дозволяє захистити 5 скручені в сердечник на повивній машині. Скрукабель на всій будівельній довжині від улучення чений сердечник покритий поясною ізоляцією 7, вологи. що складається з однієї пластмасової стрічки, одКабель додатково може мати захисний покрив, нієї стрічки кабельного папера, шести паперових що дозволяє збільшити його корозійну стійкість. корделей і двох стрічок кабельного папера, наклаКабель додатково може мати броню, що додених з перекриттям за допомогою обмотчика. зволяє підсилити кабель від різних механічних Поверх поясної ізоляції накладена на алюмінієвонавантажень, а також від впливу сильних електму пресі алюмінієва оболонка 8. ромагнітних полів. Приклад 2 Кабель додатково може мати захисний шланг Кабель зв'язку симетричний високочастотний з поліетиленової композиції, що значно збільшує (Фіг.2) містить сім четвірок і 12 службових жил. У надійність і термін служби кабелю. кабелі кожна струмопровідна жила 1 виконана з Пропонований кабель схематично представмідного дроту діаметром 1,2мм, має ізоляцію з лений у поперечному перерізі на Фіг.1 і 2. На Фіг.1 поліетиленового корделя 2 діаметром 0,75мм, даний кабель з чотирьох скручених четвірок і п'яти навитого на корделеобмотчику навколо жили 1 у службових жил у металевій оболонці. На Фіг.2 давигляді відкритої спіралі з кроком 5мм, і покрита ний кабель із семи скручених четвірок і 12 службоизоляцією 3, накладеної у вигляді обмотки полісвих жил, скручених у пари, в оболонці і захисному тирольною стрічкою з перекриттям на лентообмо 5 12242 6 тчику. Чотири ізольовані жили 1 з різним розцвіляцією 7, що складається з однієї пластмасової ченням корделя 2 скручені навколо центрального стрічки, однієї стрічки кабельного папера, восьми поліетиленового корделя 4 діаметром 1,1мм у зірпаперових корделей і двох стрічок кабельного пакову четвірку з кроком 250мм. Службові жили 5 пера, накладених з перекриттям за допомогою виконані з мідного дроту діаметром 0,7мм, мають обмотчика. Поверх поясної ізоляції накладена на суцільну ізоляцію 6 і скручені в пари. Сім зіркових свинцевому пресі свинцева оболонка 8, захисний четвірок і шість службових пар 5 скручені в сердепокрив 9 і броня 10 із двох сталевих оцинкованих чник на повивній машині, при цьому суміжні пари стрічок, накладених на бронюючій машині. Зверху службових жил виконані з різними кроками скрутки накладений екструзією захисний шланг 11 з поліевеличиною не більш 100мм. тиленової композиції. Скручений сердечник покритий поясною ізо Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
