Технологічна система для зливу відпрацьованої води
Формула / Реферат
Технологічна система для зливу відпрацьованої води, що включає в себе ванну (душ та інші споживаючі воду пристрої), фільтр, бачок унітаза, яка відрізняється тим, що містить бак збору води з вентиляційним патрубком і каналізаційним патрубком та насос.
Текст

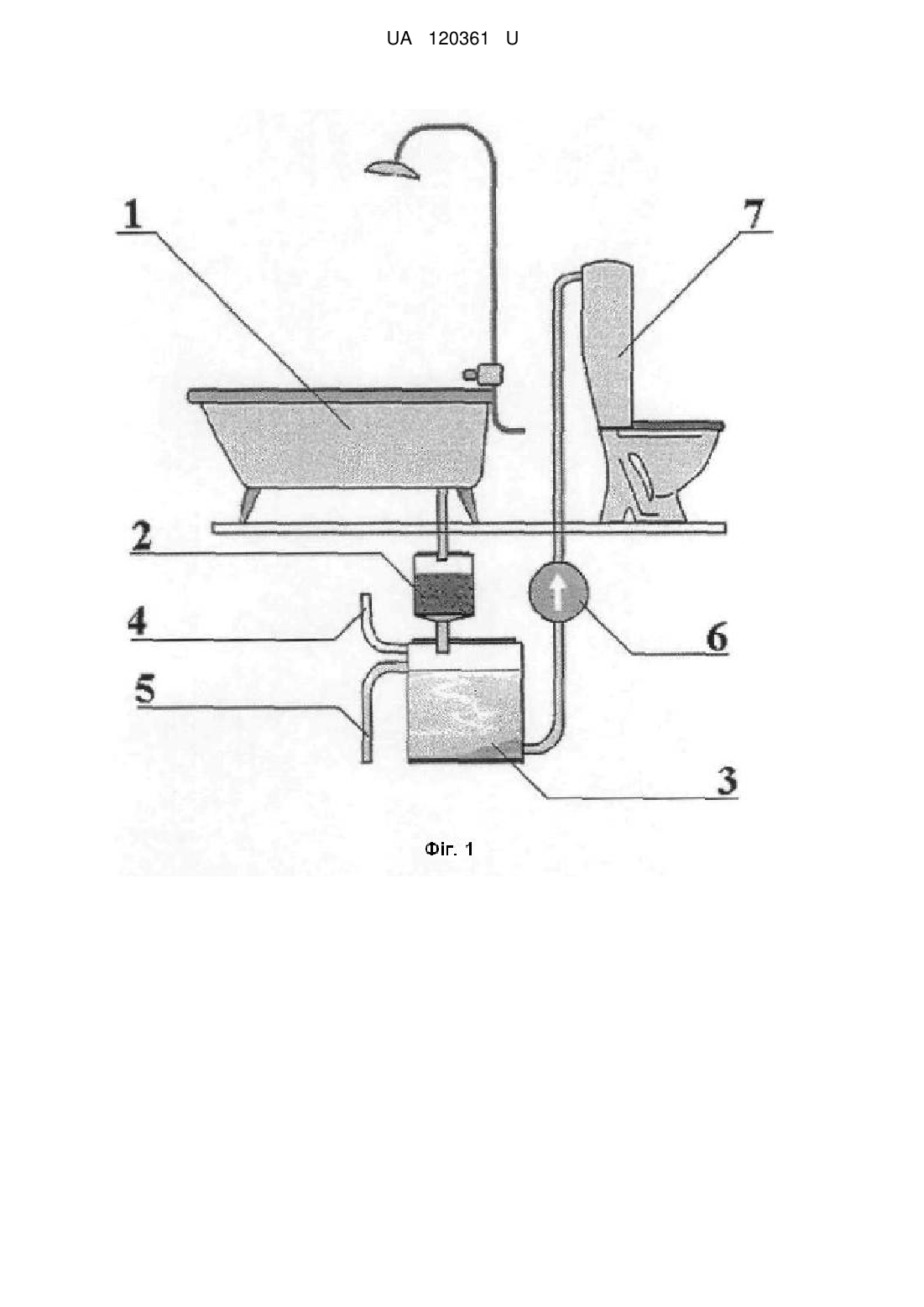

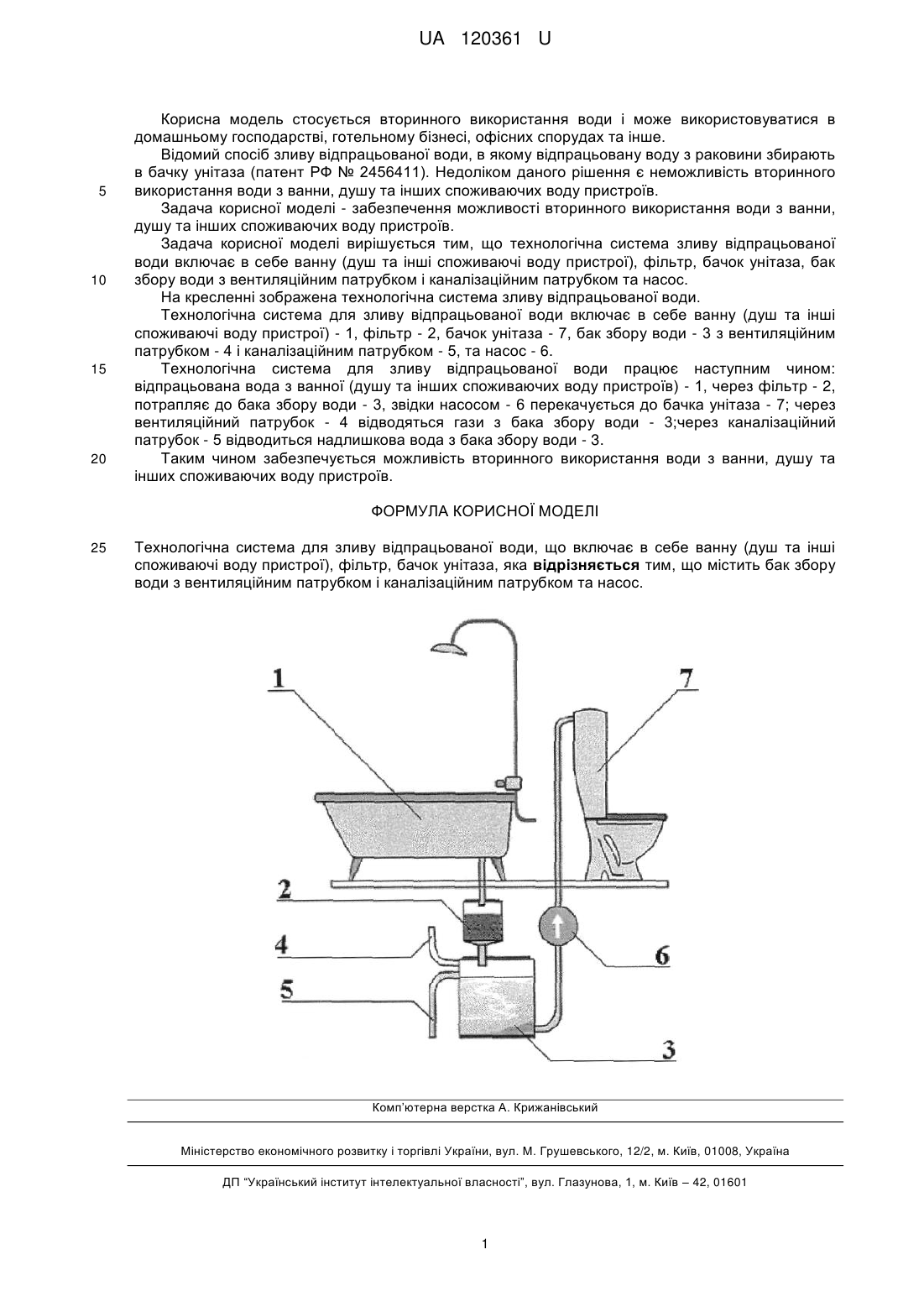

Реферат: UA 120361 U UA 120361 U 5 10 15 20 Корисна модель стосується вторинного використання води і може використовуватися в домашньому господарстві, готельному бізнесі, офісних спорудах та інше. Відомий спосіб зливу відпрацьованої води, в якому відпрацьовану воду з раковини збирають в бачку унітаза (патент РФ № 2456411). Недоліком даного рішення є неможливість вторинного використання води з ванни, душу та інших споживаючих воду пристроїв. Задача корисної моделі - забезпечення можливості вторинного використання води з ванни, душу та інших споживаючих воду пристроїв. Задача корисної моделі вирішується тим, що технологічна система зливу відпрацьованої води включає в себе ванну (душ та інші споживаючі воду пристрої), фільтр, бачок унітаза, бак збору води з вентиляційним патрубком і каналізаційним патрубком та насос. На кресленні зображена технологічна система зливу відпрацьованої води. Технологічна система для зливу відпрацьованої води включає в себе ванну (душ та інші споживаючі воду пристрої) - 1, фільтр - 2, бачок унітаза - 7, бак збору води - 3 з вентиляційним патрубком - 4 і каналізаційним патрубком - 5, та насос - 6. Технологічна система для зливу відпрацьованої води працює наступним чином: відпрацьована вода з ванної (душу та інших споживаючих воду пристроїв) - 1, через фільтр - 2, потрапляє до бака збору води - 3, звідки насосом - 6 перекачується до бачка унітаза - 7; через вентиляційний патрубок - 4 відводяться гази з бака збору води - 3;через каналізаційний патрубок - 5 відводиться надлишкова вода з бака збору води - 3. Таким чином забезпечується можливість вторинного використання води з ванни, душу та інших споживаючих воду пристроїв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Технологічна система для зливу відпрацьованої води, що включає в себе ванну (душ та інші споживаючі воду пристрої), фільтр, бачок унітаза, яка відрізняється тим, що містить бак збору води з вентиляційним патрубком і каналізаційним патрубком та насос. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
ДивитисяДодаткова інформація
МПК / Мітки
МПК: E03C 1/04
Мітки: технологічна, система, зливу, води, відпрацьованої
