Пристрій для зливу просвітленої води

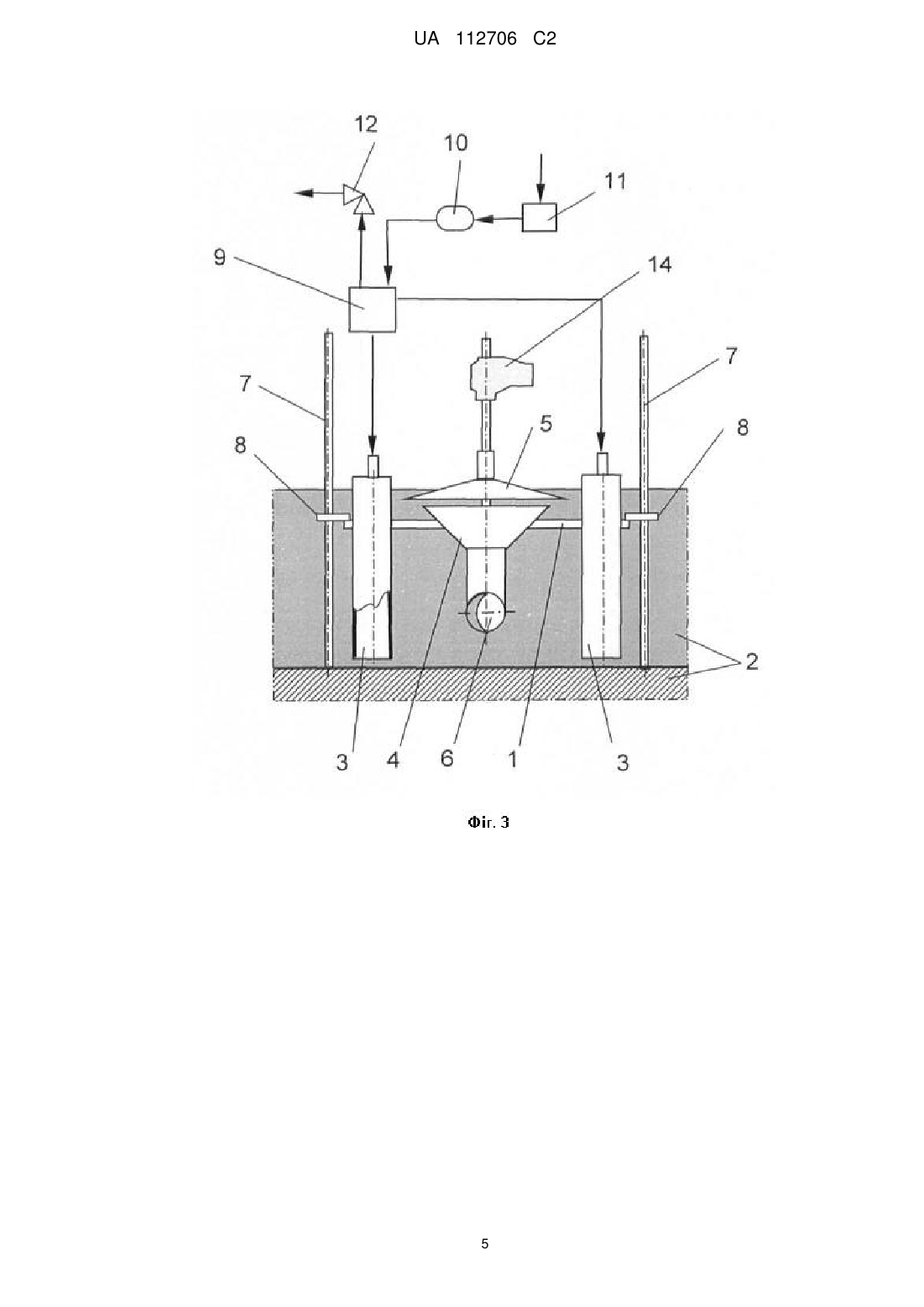

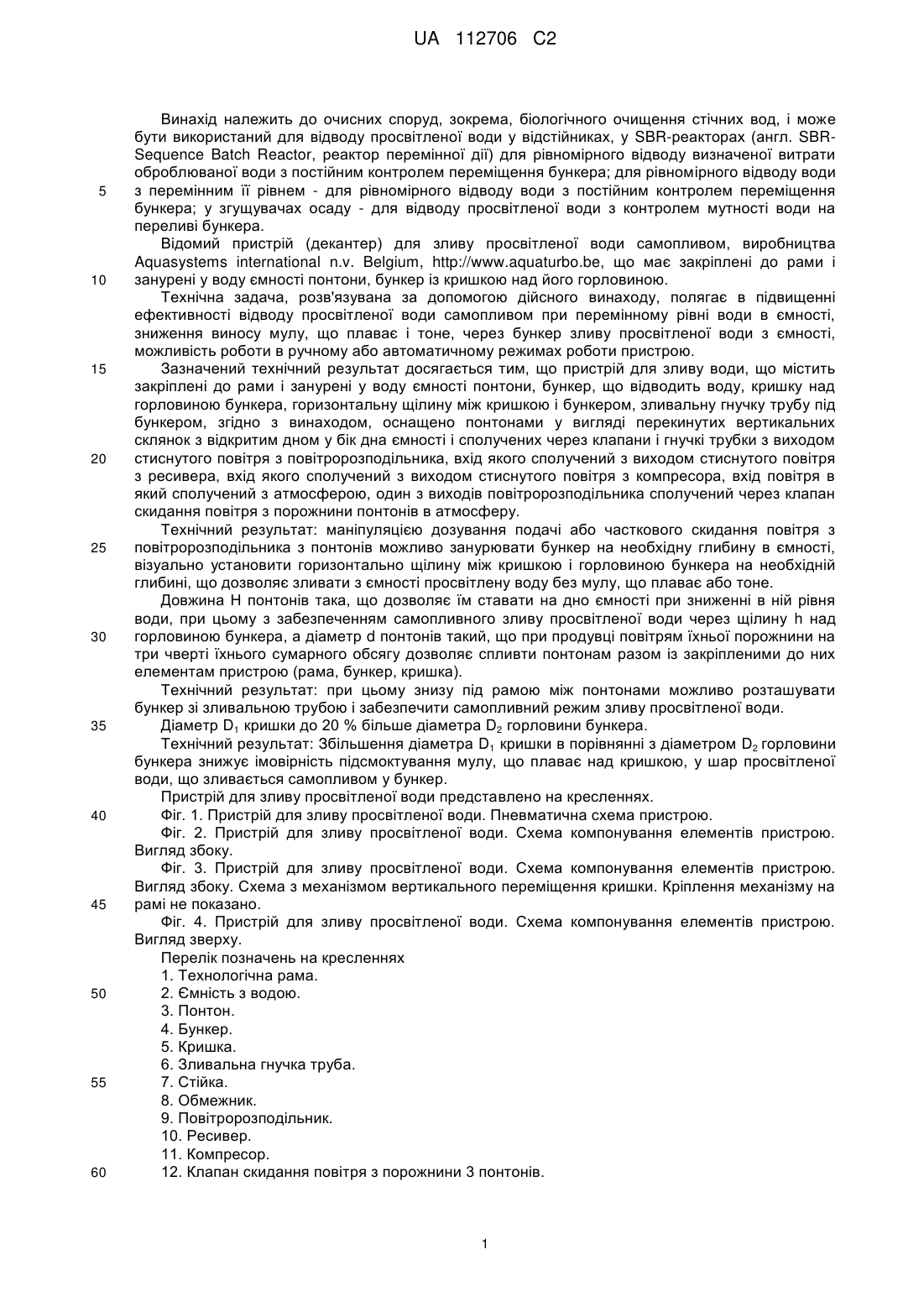

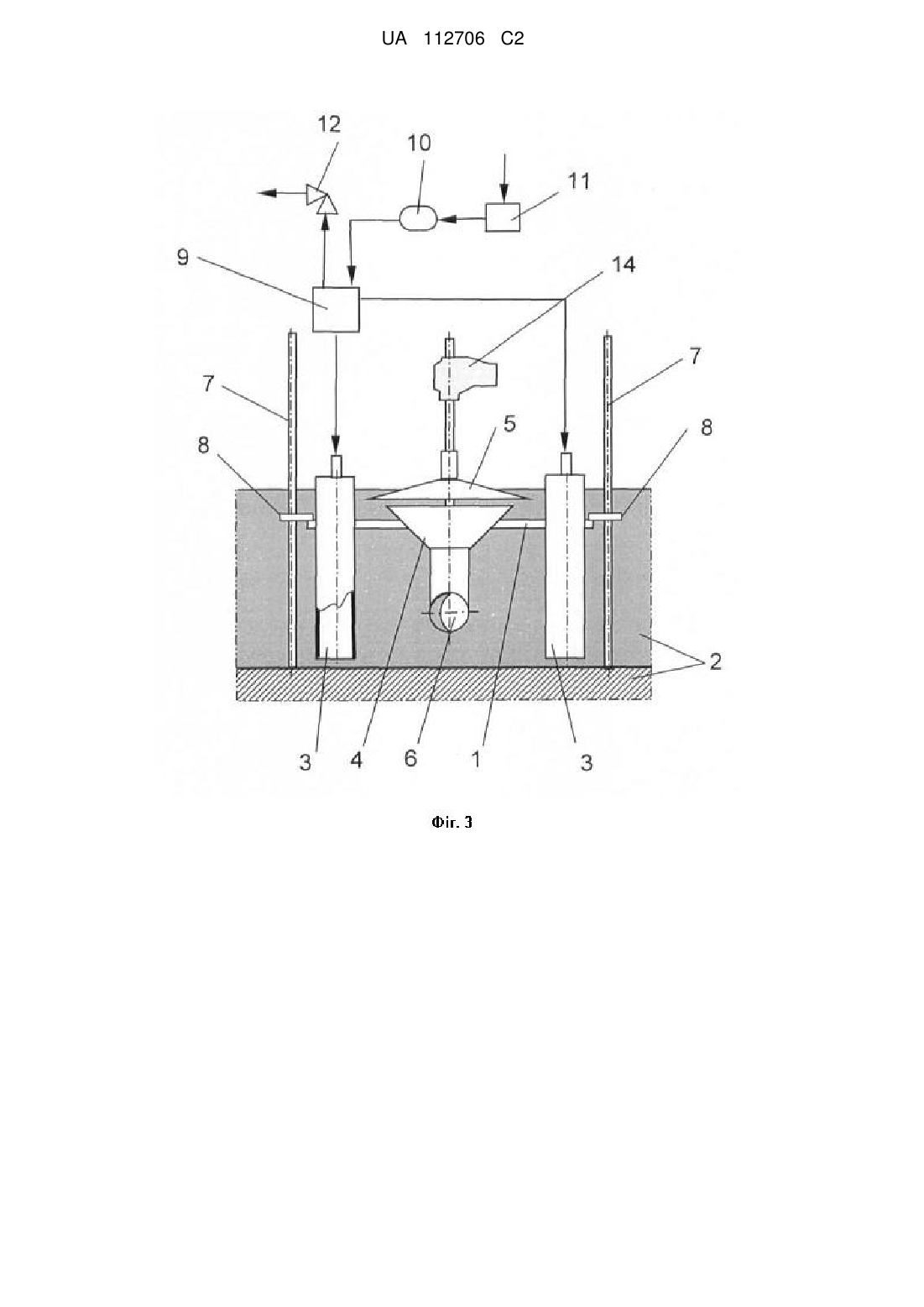

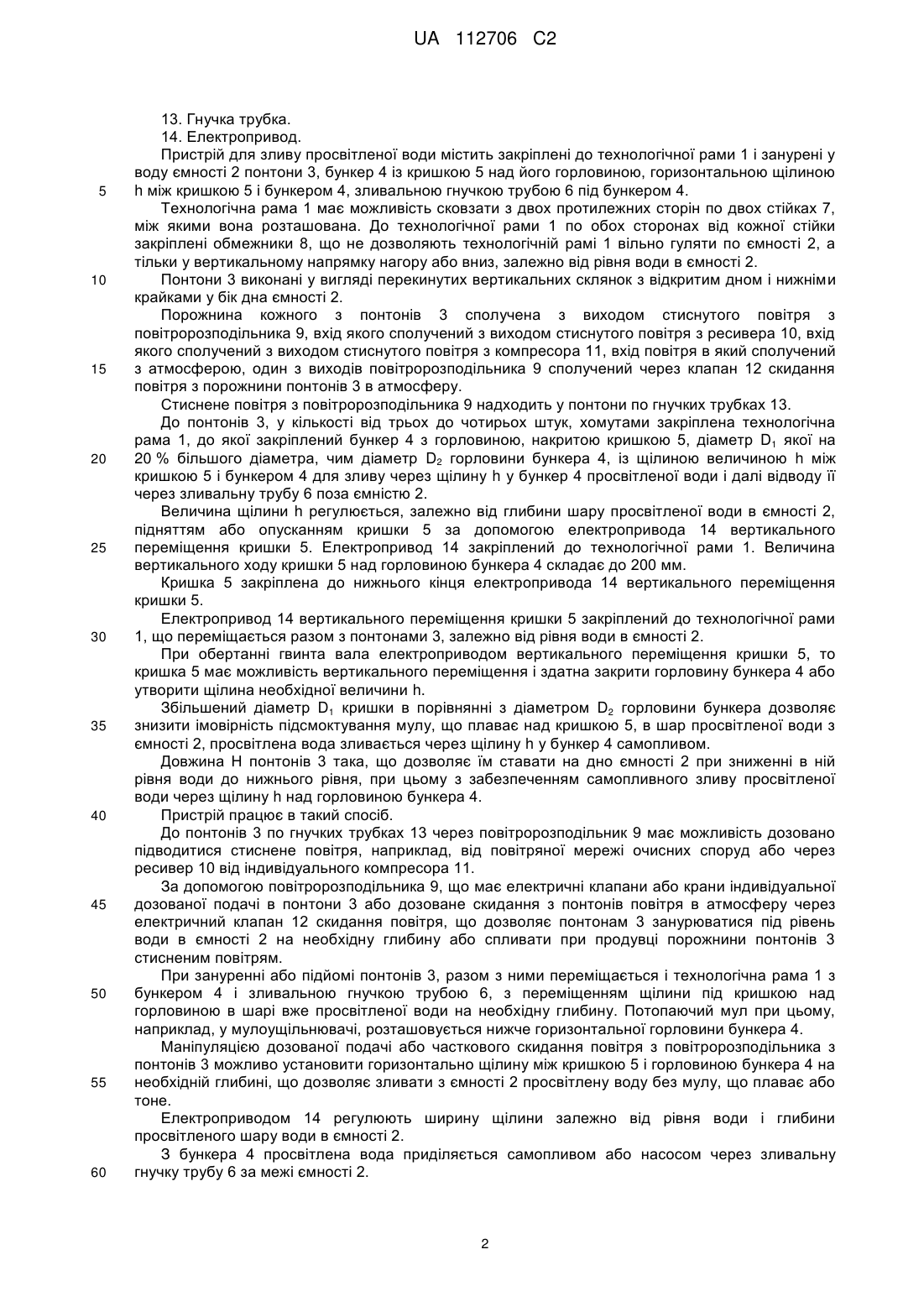

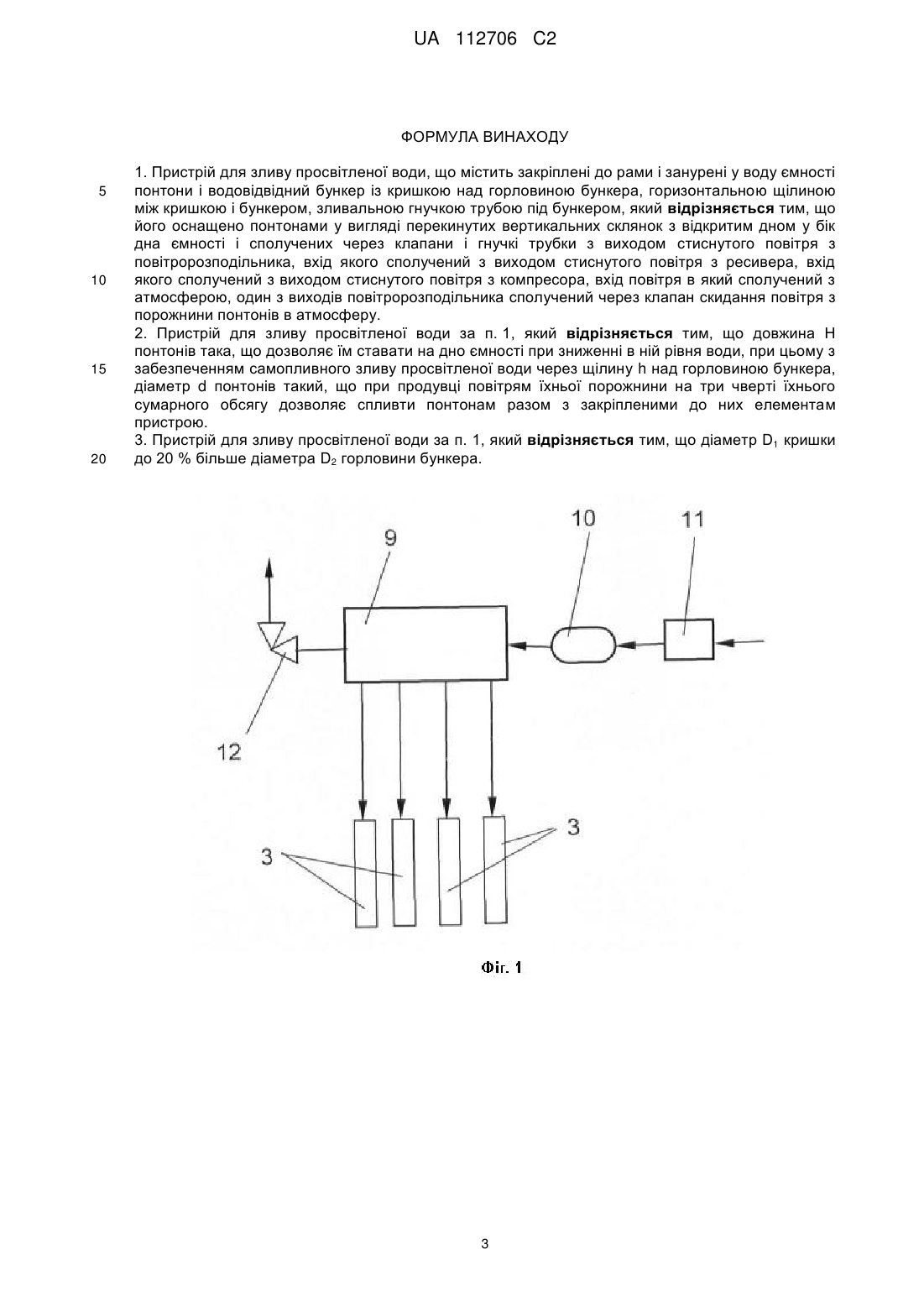

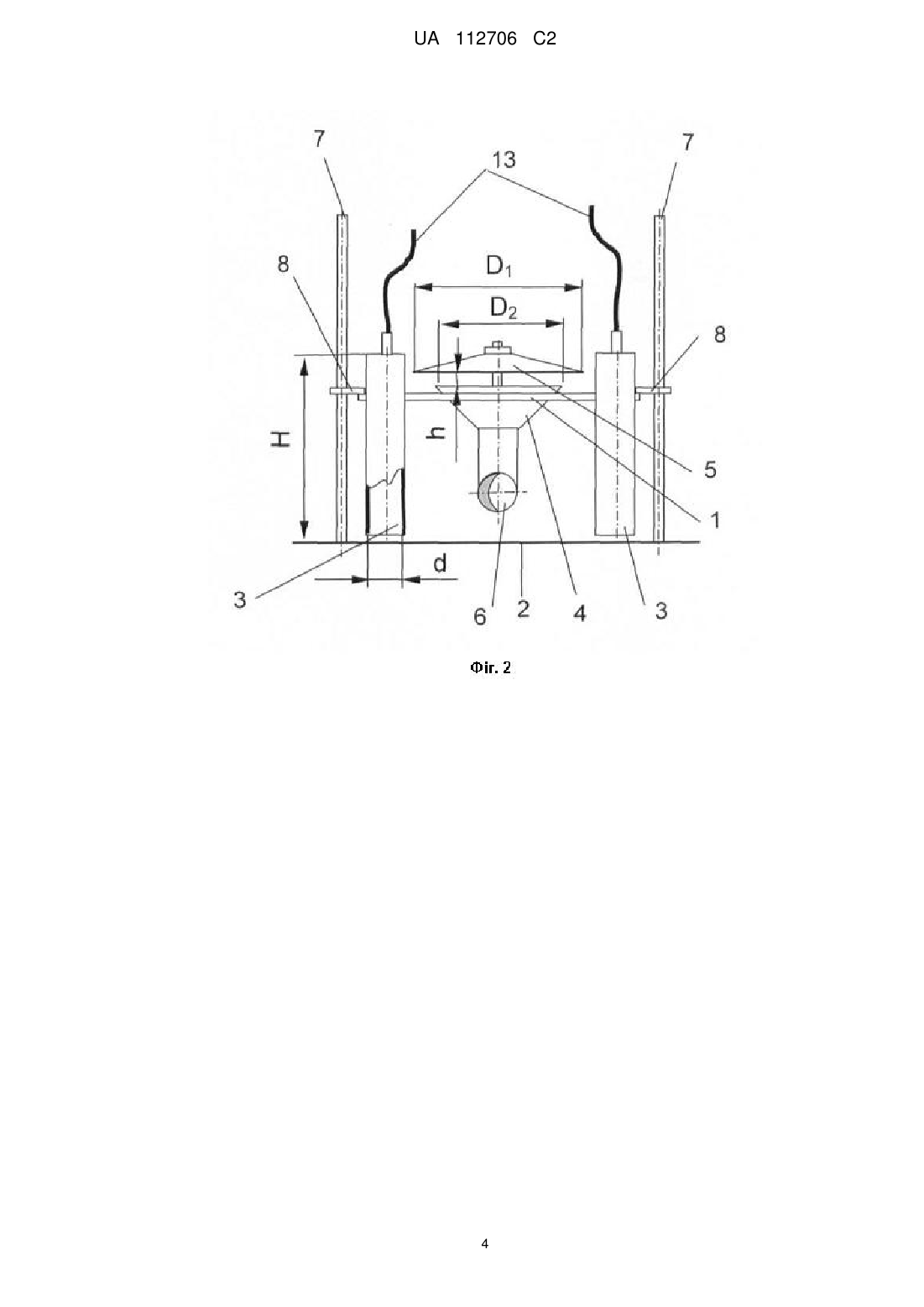

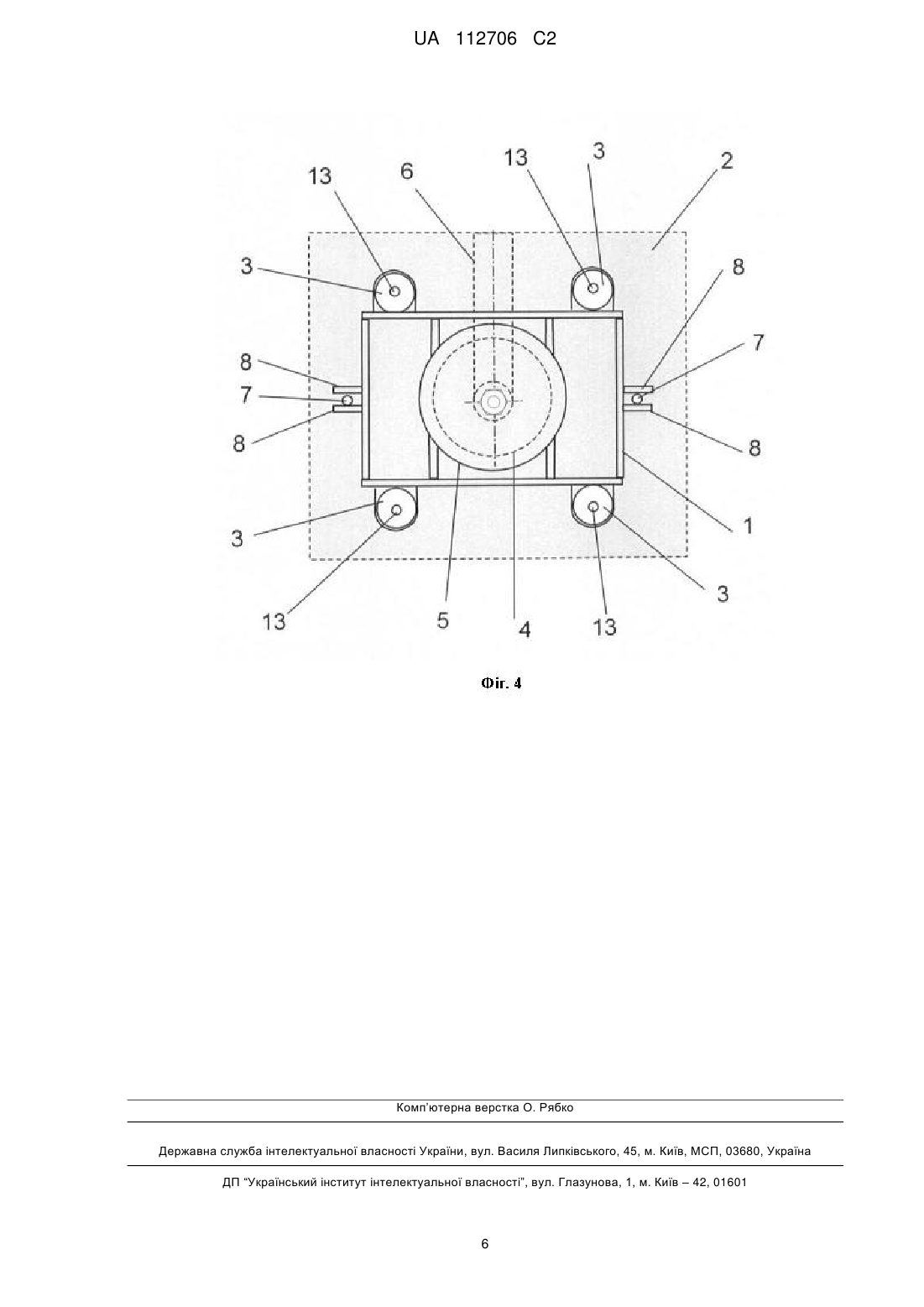

Реферат: Винахід належить до очисних споруд, зокрема, для біологічного очищення стічних вод. Пристрій для зливу просвітленої води містить понтони, що закріплені до рами і занурені у воду ємності, бункер із кришкою над горловиною бункера, горизонтальною щілиною між кришкою і бункером, зливальною гнучкою трубою під бункером. Згідно з винаходом, пристрій оснащено понтонами у вигляді перекинутих вертикальних склянок з відкритим дном у бік дна ємності і сполучених через клапани і гнучкі трубки з виходом стиснутого повітря з повітророзподільника. Вхід повітророзподільника сполучений з виходом стиснутого повітря з ресивера, вхід якого сполучений з виходом стиснутого повітря з компресора. Вхід повітря в компресор сполучений з атмосферою, один з виходів повітророзподільника сполучений через клапан скидання повітря з порожнини понтонів в атмосферу. Технічний результат: можливість занурювати бункер на необхідну глибину в ємності й установити горизонтально щілину між кришкою і горловиною бункера на необхідній глибині, що дозволяє зливати з ємності просвітлену воду без мулу. UA 112706 C2 (12) UA 112706 C2 UA 112706 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до очисних споруд, зокрема, біологічного очищення стічних вод, і може бути використаний для відводу просвітленої води у відстійниках, у SBR-реакторах (англ. SBRSequence Batch Reactor, реактор перемінної дії) для рівномірного відводу визначеної витрати оброблюваної води з постійним контролем переміщення бункера; для рівномірного відводу води з перемінним її рівнем - для рівномірного відводу води з постійним контролем переміщення бункера; у згущувачах осаду - для відводу просвітленої води з контролем мутності води на переливі бункера. Відомий пристрій (декантер) для зливу просвітленої води самопливом, виробництва Aquasystems international n.v. Belgium, http://www.aquaturbo.be, що має закріплені до рами і занурені у воду ємності понтони, бункер із кришкою над його горловиною. Технічна задача, розв'язувана за допомогою дійсного винаходу, полягає в підвищенні ефективності відводу просвітленої води самопливом при перемінному рівні води в ємності, зниження виносу мулу, що плаває і тоне, через бункер зливу просвітленої води з ємності, можливість роботи в ручному або автоматичному режимах роботи пристрою. Зазначений технічний результат досягається тим, що пристрій для зливу води, що містить закріплені до рами і занурені у воду ємності понтони, бункер, що відводить воду, кришку над горловиною бункера, горизонтальну щілину між кришкою і бункером, зливальну гнучку трубу під бункером, згідно з винаходом, оснащено понтонами у вигляді перекинутих вертикальних склянок з відкритим дном у бік дна ємності і сполучених через клапани і гнучкі трубки з виходом стиснутого повітря з повітророзподільника, вхід якого сполучений з виходом стиснутого повітря з ресивера, вхід якого сполучений з виходом стиснутого повітря з компресора, вхід повітря в який сполучений з атмосферою, один з виходів повітророзподільника сполучений через клапан скидання повітря з порожнини понтонів в атмосферу. Технічний результат: маніпуляцією дозування подачі або часткового скидання повітря з повітророзподільника з понтонів можливо занурювати бункер на необхідну глибину в ємності, візуально установити горизонтально щілину між кришкою і горловиною бункера на необхідній глибині, що дозволяє зливати з ємності просвітлену воду без мулу, що плаває або тоне. Довжина Н понтонів така, що дозволяє їм ставати на дно ємності при зниженні в ній рівня води, при цьому з забезпеченням самопливного зливу просвітленої води через щілину h над горловиною бункера, а діаметр d понтонів такий, що при продувці повітрям їхньої порожнини на три чверті їхнього сумарного обсягу дозволяє спливти понтонам разом із закріпленими до них елементам пристрою (рама, бункер, кришка). Технічний результат: при цьому знизу під рамою між понтонами можливо розташувати бункер зі зливальною трубою і забезпечити самопливний режим зливу просвітленої води. Діаметр D1 кришки до 20 % більше діаметра D2 горловини бункера. Технічний результат: Збільшення діаметра D1 кришки в порівнянні з діаметром D2 горловини бункера знижує імовірність підсмоктування мулу, що плаває над кришкою, у шар просвітленої води, що зливається самопливом у бункер. Пристрій для зливу просвітленої води представлено на кресленнях. Фіг. 1. Пристрій для зливу просвітленої води. Пневматична схема пристрою. Фіг. 2. Пристрій для зливу просвітленої води. Схема компонування елементів пристрою. Вигляд збоку. Фіг. 3. Пристрій для зливу просвітленої води. Схема компонування елементів пристрою. Вигляд збоку. Схема з механізмом вертикального переміщення кришки. Кріплення механізму на рамі не показано. Фіг. 4. Пристрій для зливу просвітленої води. Схема компонування елементів пристрою. Вигляд зверху. Перелік позначень на кресленнях 1. Технологічна рама. 2. Ємність з водою. 3. Понтон. 4. Бункер. 5. Кришка. 6. Зливальна гнучка труба. 7. Стійка. 8. Обмежник. 9. Повітророзподільник. 10. Ресивер. 11. Компресор. 12. Клапан скидання повітря з порожнини 3 понтонів. 1 UA 112706 C2 5 10 15 20 25 30 35 40 45 50 55 60 13. Гнучка трубка. 14. Електропривод. Пристрій для зливу просвітленої води містить закріплені до технологічної рами 1 і занурені у воду ємності 2 понтони 3, бункер 4 із кришкою 5 над його горловиною, горизонтальною щілиною h між кришкою 5 і бункером 4, зливальною гнучкою трубою 6 під бункером 4. Технологічна рама 1 має можливість сковзати з двох протилежних сторін по двох стійках 7, між якими вона розташована. До технологічної рами 1 по обох сторонах від кожної стійки закріплені обмежники 8, що не дозволяють технологічній рамі 1 вільно гуляти по ємності 2, а тільки у вертикальному напрямку нагору або вниз, залежно від рівня води в ємності 2. Понтони 3 виконані у вигляді перекинутих вертикальних склянок з відкритим дном і нижніми крайками у бік дна ємності 2. Порожнина кожного з понтонів 3 сполучена з виходом стиснутого повітря з повітророзподільника 9, вхід якого сполучений з виходом стиснутого повітря з ресивера 10, вхід якого сполучений з виходом стиснутого повітря з компресора 11, вхід повітря в який сполучений з атмосферою, один з виходів повітророзподільника 9 сполучений через клапан 12 скидання повітря з порожнини понтонів 3 в атмосферу. Стиснене повітря з повітророзподільника 9 надходить у понтони по гнучких трубках 13. До понтонів 3, у кількості від трьох до чотирьох штук, хомутами закріплена технологічна рама 1, до якої закріплений бункер 4 з горловиною, накритою кришкою 5, діаметр D1 якої на 20 % більшого діаметра, чим діаметр D2 горловини бункера 4, із щілиною величиною h між кришкою 5 і бункером 4 для зливу через щілину h у бункер 4 просвітленої води і далі відводу її через зливальну трубу 6 поза ємністю 2. Величина щілини h регулюється, залежно від глибини шару просвітленої води в ємності 2, підняттям або опусканням кришки 5 за допомогою електропривода 14 вертикального переміщення кришки 5. Електропривод 14 закріплений до технологічної рами 1. Величина вертикального ходу кришки 5 над горловиною бункера 4 складає до 200 мм. Кришка 5 закріплена до нижнього кінця електропривода 14 вертикального переміщення кришки 5. Електропривод 14 вертикального переміщення кришки 5 закріплений до технологічної рами 1, що переміщається разом з понтонами 3, залежно від рівня води в ємності 2. При обертанні гвинта вала електроприводом вертикального переміщення кришки 5, то кришка 5 має можливість вертикального переміщення і здатна закрити горловину бункера 4 або утворити щілина необхідної величини h. Збільшений діаметр D1 кришки в порівнянні з діаметром D2 горловини бункера дозволяє знизити імовірність підсмоктування мулу, що плаває над кришкою 5, в шар просвітленої води з ємності 2, просвітлена вода зливається через щілину h у бункер 4 самопливом. Довжина Н понтонів 3 така, що дозволяє їм ставати на дно ємності 2 при зниженні в ній рівня води до нижнього рівня, при цьому з забезпеченням самопливного зливу просвітленої води через щілину h над горловиною бункера 4. Пристрій працює в такий спосіб. До понтонів 3 по гнучких трубках 13 через повітророзподільник 9 має можливість дозовано підводитися стиснене повітря, наприклад, від повітряної мережі очисних споруд або через ресивер 10 від індивідуального компресора 11. За допомогою повітророзподільника 9, що має електричні клапани або крани індивідуальної дозованої подачі в понтони 3 або дозоване скидання з понтонів повітря в атмосферу через електричний клапан 12 скидання повітря, що дозволяє понтонам 3 занурюватися під рівень води в ємності 2 на необхідну глибину або спливати при продувці порожнини понтонів 3 стисненим повітрям. При зануренні або підйомі понтонів 3, разом з ними переміщається і технологічна рама 1 з бункером 4 і зливальною гнучкою трубою 6, з переміщенням щілини під кришкою над горловиною в шарі вже просвітленої води на необхідну глибину. Потопаючий мул при цьому, наприклад, у мулоущільнювачі, розташовується нижче горизонтальної горловини бункера 4. Маніпуляцією дозованої подачі або часткового скидання повітря з повітророзподільника з понтонів 3 можливо установити горизонтально щілину між кришкою 5 і горловиною бункера 4 на необхідній глибині, що дозволяє зливати з ємності 2 просвітлену воду без мулу, що плаває або тоне. Електроприводом 14 регулюють ширину щілини залежно від рівня води і глибини просвітленого шару води в ємності 2. З бункера 4 просвітлена вода приділяється самопливом або насосом через зливальну гнучку трубу 6 за межі ємності 2. 2 UA 112706 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 1. Пристрій для зливу просвітленої води, що містить закріплені до рами і занурені у воду ємності понтони і водовідвідний бункер із кришкою над горловиною бункера, горизонтальною щілиною між кришкою і бункером, зливальною гнучкою трубою під бункером, який відрізняється тим, що його оснащено понтонами у вигляді перекинутих вертикальних склянок з відкритим дном у бік дна ємності і сполучених через клапани і гнучкі трубки з виходом стиснутого повітря з повітророзподільника, вхід якого сполучений з виходом стиснутого повітря з ресивера, вхід якого сполучений з виходом стиснутого повітря з компресора, вхід повітря в який сполучений з атмосферою, один з виходів повітророзподільника сполучений через клапан скидання повітря з порожнини понтонів в атмосферу. 2. Пристрій для зливу просвітленої води за п. 1, який відрізняється тим, що довжина Н понтонів така, що дозволяє їм ставати на дно ємності при зниженні в ній рівня води, при цьому з забезпеченням самопливного зливу просвітленої води через щілину h над горловиною бункера, діаметр d понтонів такий, що при продувці повітрям їхньої порожнини на три чверті їхнього сумарного обсягу дозволяє спливти понтонам разом з закріпленими до них елементам пристрою. 3. Пристрій для зливу просвітленої води за п. 1, який відрізняється тим, що діаметр D1 кришки до 20 % більше діаметра D2 горловини бункера. 3 UA 112706 C2 4 UA 112706 C2 5 UA 112706 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
