Машина з кулісним механізмом з вдосконаленою конструкцією кривошипа

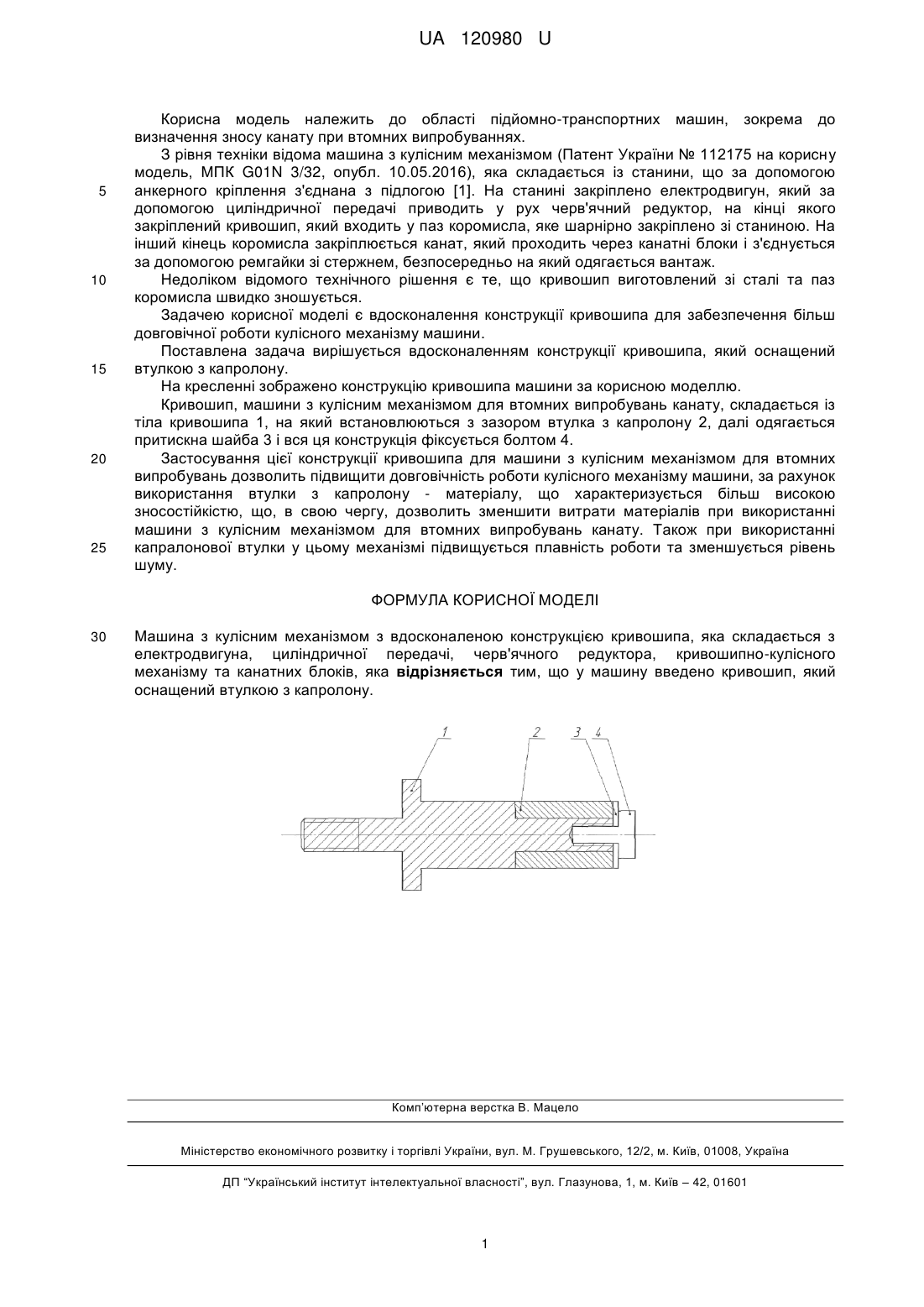

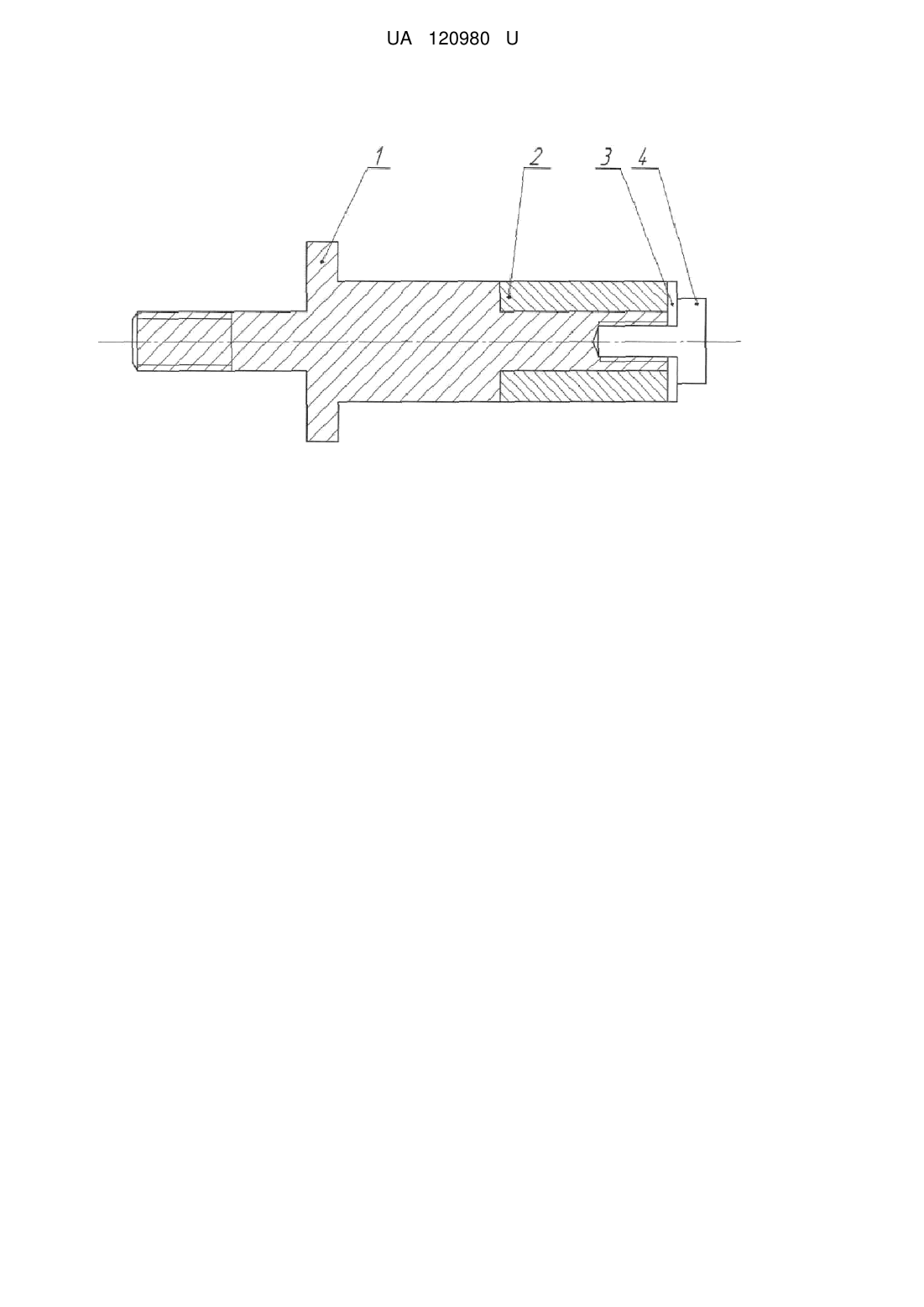

Реферат: Машина з кулісним механізмом з вдосконаленою конструкцією кривошипа складається з електродвигуна, циліндричної передачі, черв'ячного редуктора, кривошипно-кулісного механізму та канатних блоків. При цьому у машину введено кривошип, який оснащений втулкою з капролону. UA 120980 U (54) МАШИНА З КУЛІСНИМ МЕХАНІЗМОМ З ВДОСКОНАЛЕНОЮ КОНСТРУКЦІЄЮ КРИВОШИПА UA 120980 U UA 120980 U 5 10 15 20 25 Корисна модель належить до області підйомно-транспортних машин, зокрема до визначення зносу канату при втомних випробуваннях. З рівня техніки відома машина з кулісним механізмом (Патент України № 112175 на корисну модель, МПК G01N 3/32, опубл. 10.05.2016), яка складається із станини, що за допомогою анкерного кріплення з'єднана з підлогою [1]. На станині закріплено електродвигун, який за допомогою циліндричної передачі приводить у рух черв'ячний редуктор, на кінці якого закріплений кривошип, який входить у паз коромисла, яке шарнірно закріплено зі станиною. На інший кінець коромисла закріплюється канат, який проходить через канатні блоки і з'єднується за допомогою ремгайки зі стержнем, безпосередньо на який одягається вантаж. Недоліком відомого технічного рішення є те, що кривошип виготовлений зі сталі та паз коромисла швидко зношується. Задачею корисної моделі є вдосконалення конструкції кривошипа для забезпечення більш довговічної роботи кулісного механізму машини. Поставлена задача вирішується вдосконаленням конструкції кривошипа, який оснащений втулкою з капролону. На кресленні зображено конструкцію кривошипа машини за корисною моделлю. Кривошип, машини з кулісним механізмом для втомних випробувань канату, складається із тіла кривошипа 1, на який встановлюються з зазором втулка з капролону 2, далі одягається притискна шайба 3 і вся ця конструкція фіксується болтом 4. Застосування цієї конструкції кривошипа для машини з кулісним механізмом для втомних випробувань дозволить підвищити довговічність роботи кулісного механізму машини, за рахунок використання втулки з капролону - матеріалу, що характеризується більш високою зносостійкістю, що, в свою чергу, дозволить зменшити витрати матеріалів при використанні машини з кулісним механізмом для втомних випробувань канату. Також при використанні капралонової втулки у цьому механізмі підвищується плавність роботи та зменшується рівень шуму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Машина з кулісним механізмом з вдосконаленою конструкцією кривошипа, яка складається з електродвигуна, циліндричної передачі, черв'ячного редуктора, кривошипно-кулісного механізму та канатних блоків, яка відрізняється тим, що у машину введено кривошип, який оснащений втулкою з капролону. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
