З’єднання деталей

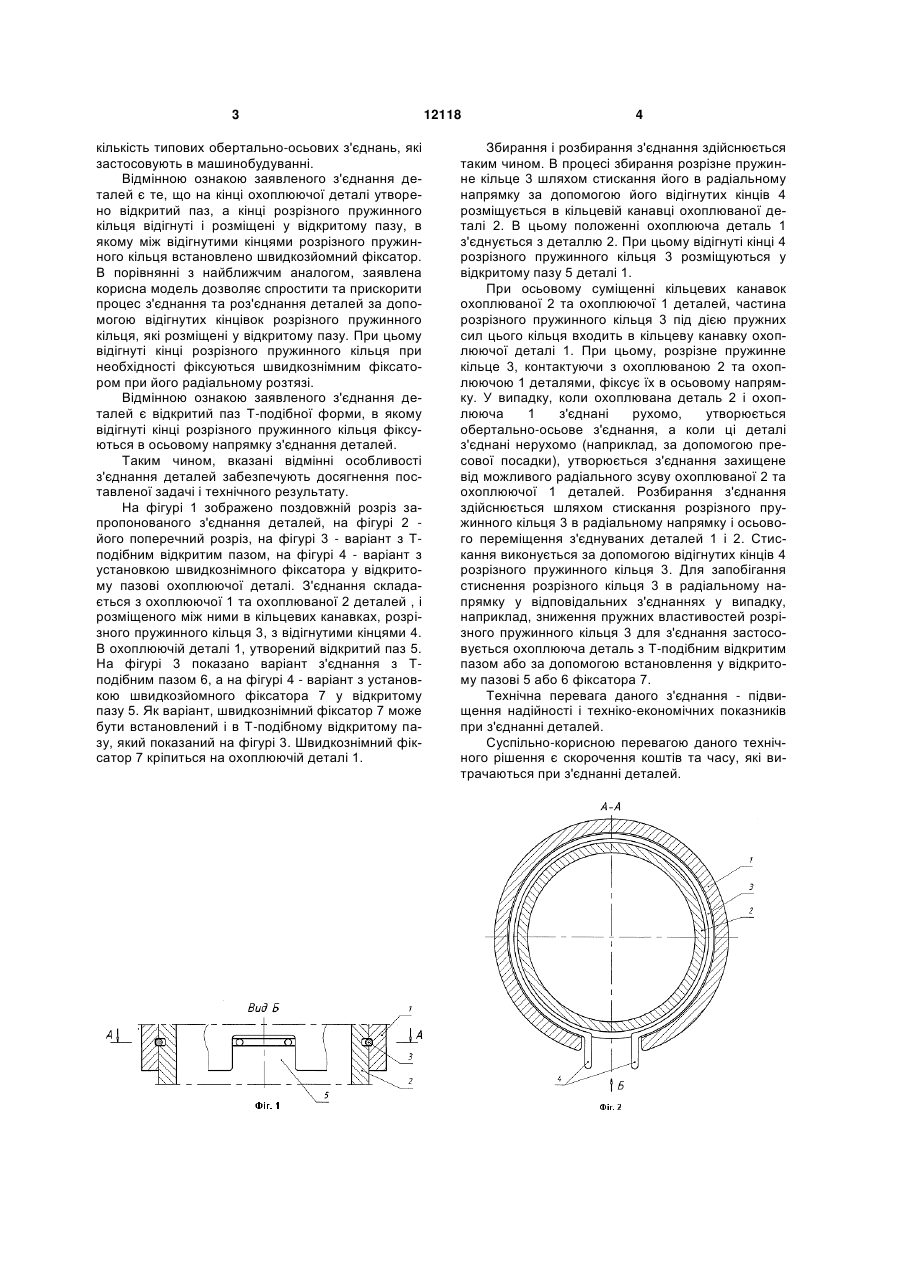

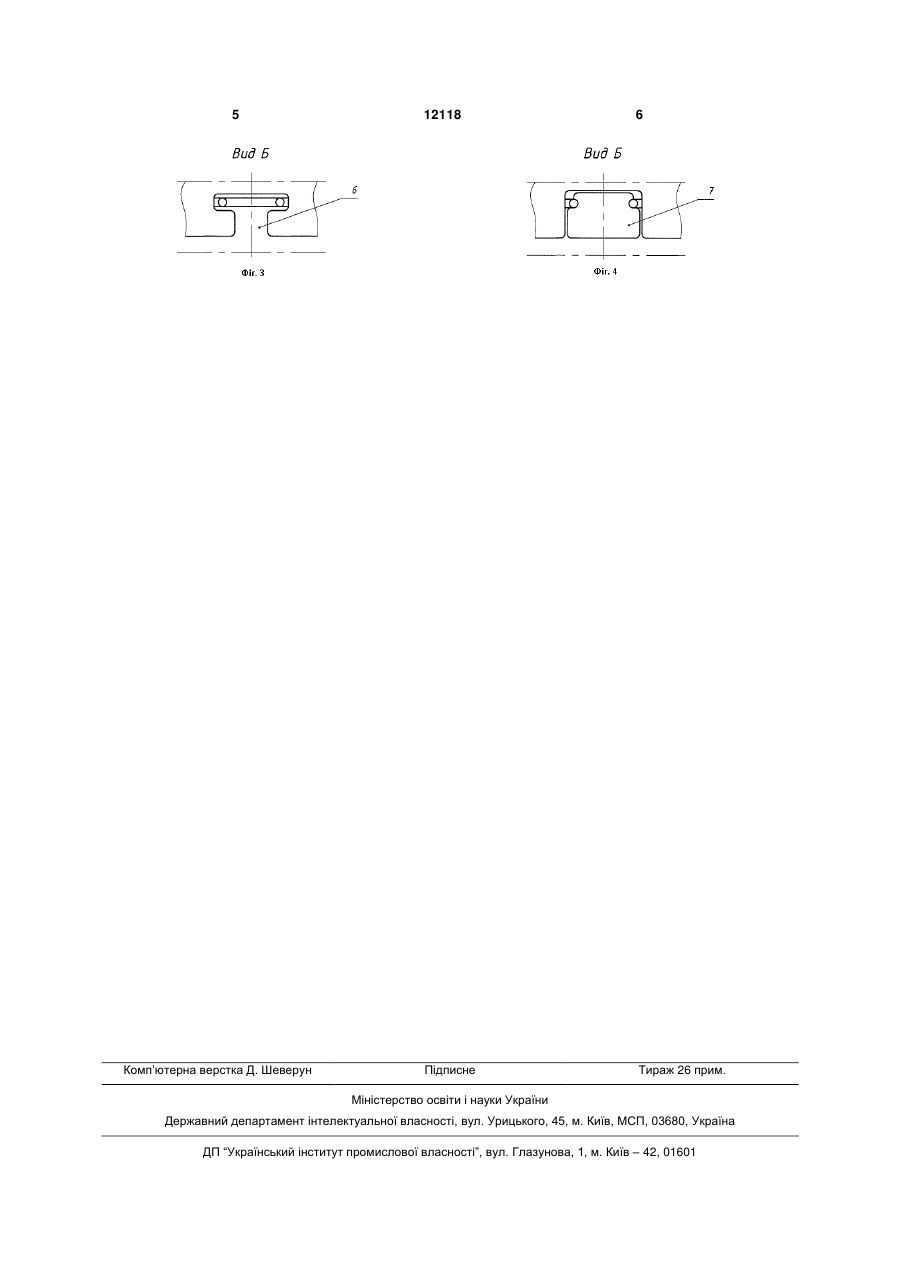

1. З'єднання, що складається з охоплюваної та охоплюючої деталей з кільцевими канавками і 3 кількість типових обертально-осьових з'єднань, які застосовують в машинобудуванні. Відмінною ознакою заявленого з'єднання деталей є те, що на кінці охоплюючої деталі утворено відкритий паз, а кінці розрізного пружинного кільця відігнуті і розміщені у відкритому пазу, в якому між відігнутими кінцями розрізного пружинного кільця встановлено швидкозйомний фіксатор. В порівнянні з найближчим аналогом, заявлена корисна модель дозволяє спростити та прискорити процес з'єднання та роз'єднання деталей за допомогою відігнутих кінцівок розрізного пружинного кільця, які розміщені у відкритому пазу. При цьому відігнуті кінці розрізного пружинного кільця при необхідності фіксуються швидкознімним фіксатором при його радіальному розтязі. Відмінною ознакою заявленого з'єднання деталей є відкритий паз Т-подібної форми, в якому відігнуті кінці розрізного пружинного кільця фіксуються в осьовому напрямку з'єднання деталей. Таким чином, вказані відмінні особливості з'єднання деталей забезпечують досягнення поставленої задачі і технічного результату. На фігурі 1 зображено поздовжній розріз запропонованого з'єднання деталей, на фігурі 2 його поперечний розріз, на фігурі 3 - варіант з Тподібним відкритим пазом, на фігурі 4 - варіант з установкою швидкознімного фіксатора у відкритому пазові охоплюючої деталі. З'єднання складається з охоплюючої 1 та охоплюваної 2 деталей , і розміщеного між ними в кільцевих канавках, розрізного пружинного кільця 3, з відігнутими кінцями 4. В охоплюючій деталі 1, утворений відкритий паз 5. На фігурі 3 показано варіант з'єднання з Тподібним пазом 6, а на фігурі 4 - варіант з установкою швидкозйомного фіксатора 7 у відкритому пазу 5. Як варіант, швидкознімний фіксатор 7 може бути встановлений і в Т-подібному відкритому пазу, який показаний на фігурі 3. Швидкознімний фіксатор 7 кріпиться на охоплюючій деталі 1. 12118 4 Збирання і розбирання з'єднання здійснюється таким чином. В процесі збирання розрізне пружинне кільце 3 шляхом стискання його в радіальному напрямку за допомогою його відігнутих кінців 4 розміщується в кільцевій канавці охоплюваної деталі 2. В цьому положенні охоплююча деталь 1 з'єднується з деталлю 2. При цьому відігнуті кінці 4 розрізного пружинного кільця 3 розміщуються у відкритому пазу 5 деталі 1. При осьовому суміщенні кільцевих канавок охоплюваної 2 та охоплюючої 1 деталей, частина розрізного пружинного кільця 3 під дією пружних сил цього кільця входить в кільцеву канавку охоплюючої деталі 1. При цьому, розрізне пружинне кільце 3, контактуючи з охоплюваною 2 та охоплюючою 1 деталями, фіксує їх в осьовому напрямку. У випадку, коли охоплювана деталь 2 і охоплююча 1 з'єднані рухомо, утворюється обертально-осьове з'єднання, а коли ці деталі з'єднані нерухомо (наприклад, за допомогою пресової посадки), утворюється з'єднання захищене від можливого радіального зсуву охоплюваної 2 та охоплюючої 1 деталей. Розбирання з'єднання здійснюється шляхом стискання розрізного пружинного кільця 3 в радіальному напрямку і осьового переміщення з'єднуваних деталей 1 і 2. Стискання виконується за допомогою відігнутих кінців 4 розрізного пружинного кільця 3. Для запобігання стиснення розрізного кільця 3 в радіальному напрямку у відповідальних з'єднаннях у випадку, наприклад, зниження пружних властивостей розрізного пружинного кільця 3 для з'єднання застосовується охоплююча деталь з Т-подібним відкритим пазом або за допомогою встановлення у відкритому пазові 5 або 6 фіксатора 7. Технічна перевага даного з'єднання - підвищення надійності і техніко-економічних показників при з'єднанні деталей. Суспільно-корисною перевагою даного технічного рішення є скорочення коштів та часу, які витрачаються при з'єднанні деталей. 5 Комп’ютерна верстка Д. Шеверун 12118 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
