Скиртоутворювач

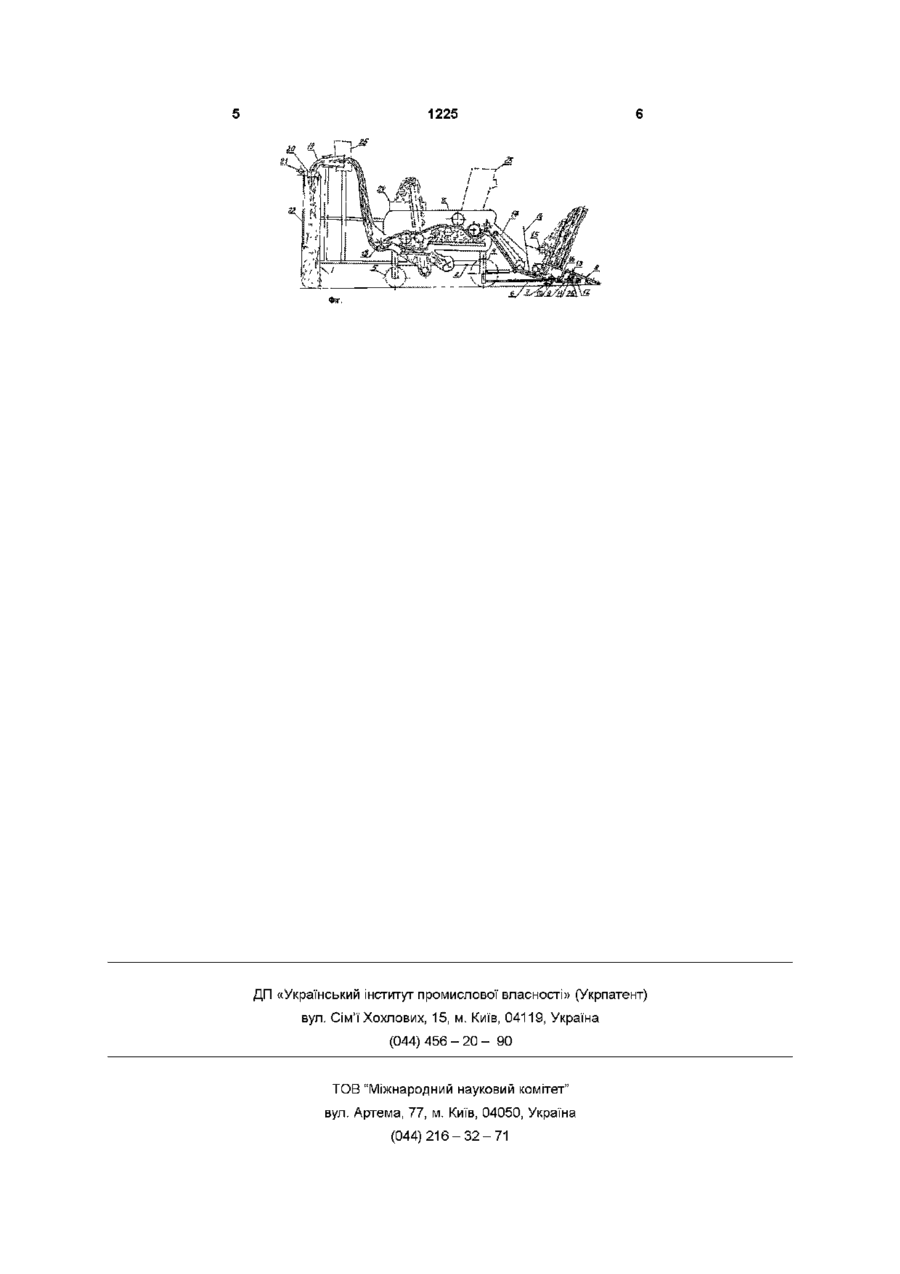

1 Скиртоутворювач, який включає формоутворюючу камеру, установлену на рамі комбайна з передніми і задніми колесами, та встановлений на платформі живильник, з'єднаний з рамою за до помогою сниці, який відрізняється тим, що сниця з'єднана з рамою комбайна через шарнір з вертикальною віссю обертання, а передні колеса скиртоутворювача виконані поворотними 2 Скиртоутворювач по п 1, який відрізняється тим, що сниця з'єднана з платформою живильника через шарнір з горизонтальною віссю обертання, що має вушка, розташовані на сниці та на плат Корисна модель відноситься до сільськогосподарського машинобудування і може бути використана для скиртування соломи стих матеріалів Відомий скиртоутворювач /авт св СРСР 541461A01D85/00/, виконаний в вигляді шарнірно з'єднаних переносного і ущільнюючого важелів, установлені на останньому граблині з пальцями Недоліком такого пристрою являється використання небезпечної ручної праці на висоті 6м при формуванні вершини скирти, нерівномірний, не пошаровий розподіл матеріалу, а також його ущільнення робочими органами на незначній площі В ного комбайну з передніми і задніми колесами та живильника В цьому скиртоутворювачі задні колеса виконані поворотними і живильник з'єднаний з рамою формоутворюючої камери за допомогою горизонтальних шарнірів При з'єднанні живильника з формоутворюючою камерою важко координувати отвори шарнірів, тому процес з'єднати частини відомого скиртоутворювача є трудомістким Задача корисної моделі є скиртоутворввач, в якому, завдяки ЗМІНІ конструкції причепа рами з живильником та ЗМІНІ положення керованих колес досягається спрощення координації частин причепа, що зменшує витрати часу при агрегатуванні мобільного комбайна з живильником Поставлена задача вирішується завдяки тому, що скиртоутворювач, який включає формоутворюючу камеру, встановлену на рамі комбайна з передніми і задніми колесами, та встановлений на платформі живильник, з'єднаний з рамою комбайна за допомогою спиці, який відрізняється тим, що спиця з'єднана з рамою комбайна черев шарнір з вертикальної віссю обертання, а передні колеса скиртоутворювача виконані поворотними Скиртоутворювач відрізняється ще тим, що спиця з'єднана з платформою живильника через шарнір з горизонтальною віссю обертання, що утворений вушками, які розташовані на спиці та на платформі, причому на спиці виконані додаткові вушка Оскільки ЖИВИЛЬНИК з'єднаний з рамою однім шарніром з вертикальною віссю, то на координації отвору в причепу з вертикальною віссю в живильнику можна використати переміщення всього живильника, його поворот, а також поворот рами скирті, виконаній таким засобом, ЩІЛЬНІСТЬ СОЛОМИ в скирті по всій довжині нерівномірна Всі ці недоліки приводять до того, що частина матеріалу в скирті затікає від опадів і псується Скиртувальний агрегат виконаний в причіпному варіанті з трактором, підготовка його з робочого положення в транспортне і навпаки потребує значного часу, керування процесом скиртування, який проходить на висоті 4м від оператора, виконується без ВІДПОВІДНОГО огляду, інтуїтивне Оператор при такій роботі швидко стомлюється, що приводить з усіма цими недоліками до зменшення продуктивності скиртувального агрегату Подача соломи в камеру скиртувального агрегату виконують два трактори МТЗ-80 з завантажувачами ПФ-0,5, що приводить до підвищення енергоємності і металоємності при скиртуванні Найбільш близьким і прийнятим за прототип, являється скиртоутворювач /авт св СРСР 1463179А1, М Кл A01D85/00/, який включає формоутворюючу камеру встановлену на рамі мобіль формі живильника, причому на КІНЦІ СНИЦІ Є додат кові вушка ю 1225 комбайна відносно живильника за допомогою поворотних передніх коліс, що значно спрощує операцію з'єднання живильника з рамою Крім того, скиртоутворювач відрізняється тим, що спиця з'єднана з платформою живильника через шарнір з горизонтальною віссю обертання, що утворений вушками, які розташовані на спиці та на платформі, причому на спиці виконані додаткові вушка Наявність додаткових вушок дозволяє переводити живильник в транспортне положення, переставляючи вісь горизонтального шарніра з передніх вушок в задні вушка Корисна модель ілюструється прикладом виконання на фіг, вид збоку Скиртоутворювач складається з скиртувальної камери 1, змонтованої на рамі 2 комбайну 3 з передніми 4 і задніми колесами 5 Передні колеса виконані керуючими, що покращує маневреність комбайну Ці колеса з'єднані між собою балкою, яка кріпиться до рами 2 До балки шарнірнозакріплений задньою частиною причіп 6, а передньою частиною причіп опирається на каток 7 До причепу приєднаний живильник 8 за допомогою сниці 9 Причеп 6 і спиця 9 з'єднані між собою вертикальною віссю 10 На КІНЦІ спиці закріплені вушка 11 і 12, а на платформі живильника вушка 13 утворюють шарнір з горизонтальною віссю обертання На фіг показане робоче положення живильника, коли з'єднані вушка 11 і 13 горизонтальною вісси обертання Для транспортного положення живильника з'єднуються вушка 12 і 13 Корпус жатки 14 комбайна слугує приймальною камерою для живильника 8 Замість мотовила на корпусі жатки установлений бітер 15, за допомогою якого дозовано подається біомаса з платформи живильника на шнек жатки Відстань між шнеком жатки і кінцем платформи живильника регулюється ва допомогою установленого між платформою і спицею гідроциліндра 16 За шнеком жатки змонтовано нахилений транспортер 17, який подає біомасу від шнека жатки до молотарки За молотаркою розташований подрібнювач соломи 18, вихід пневмотранспортера якого постійно направленні в отвір розподільчого механізму 19 В верхній частині скиртувальної камери змонтовано ущільнюючий механізм 20, пальці якого мають можливість повертатись паралельно основі скирти усередину камери при ущільненні соломи в ній Скирта формується із секцій Довжина кожної секції установлюється попередньо за допомогою валика 21, на якого намотується гнучка задня стінка 22 Керує процесом подачі біомаси на обмолот з живильника на корпус жатки оператор кабіни 23 Цей же оператор слідкує одночасно і за процесом загрузки вантажної машини 24 зерном, вимолоченим комбайном Скиртувальним процесом керує оператор з кабіни 25 Скиртоутворювач робить слідуючим чином При жнивуванні на віддалених полях, живиль ник до них на колесах 26 транспортує колісний трактор класу 1,4тс При цьому вушко 13 на платформі живильника з'єднується з вушком 12 спиці Тракторист, на краю поля, де будуть жнивувати, установлює живильник, переводить спицю 9 в робоче положення, тобто, в таке, яке показано на фіг Іде виконувати ІНШІ роботи в господарстві Після ЦЬОГО, комбайн під'їде до живильника і з'єднується з ним гідравлічною системою, а потім механічно через причіп 6 і спиці 9 за допомогою вертикальної віссю 10 Потім оператор з кабіни 25 за допомогою валика 21 установлює попередньо довжину секції майбутньої скирти, потім змотує з валика гнучку стінку 22 таким чином, щоб кінцева частина гнучкої стінки лежала на землі на довжині майбутньої секції Після цього, стіг необмолоченої хлібної маси, сформований стогоутворювачем, вивантажується на транспортер живильника 8 Цей стіг теж сформований із секцій таким чином, щоб довжина секції була оптимальна для подачі її до шнека жатки з платформи живильника Оскільки живильник установлюється під кутом до шнека жатки за допомогою гідроциліндра 16, то секції з кінця платформи живильника будуть відпадати незначними частинами і дозовано подаватись до шнека так, щоб він не забивався масою і одночасно забезпечував оптимальну пропускну вдатність комбайна Маса від шнека подається нахиленим транспортером до молотарки, де обмолочується, зерно вивантажується одночасно в транспортний засіб 24 Солома з молотарки подається до подрібнювала 18, а від нього до пневмопроводу до розподільчого механізму 19 При коливаннях розподільчого механізму в поперечній площині солома рівномірно розподіляється не ширині камери Як тільки солома заповнить весь об'єм камери і дійде до пальців ущільнюючого механізму, оператор з кабіни 25 за допомогою двох гідро циліндрів опускає ущільнений механізм униз, при цьому жальці повертається усередину камери і установлюються паралельно основі секції скирти При цьому збільшується площа тиску на солому і вона краще ущільнюється Після ЦЬОГО ущільнюючий механізм піднімається в початкове положення і у вільний простір, який утворився між пальцями і ущільненою соломою в камері, знову подається солома і ущільнюється, поки не буде повністю сформована секція скирти Після ЦЬОГО, ПО сигналу комбайн З рухається вперед на відстань рівну довжині секції скирти, при цьому оператор попередньо з кабіни 25 повинен намотати гнучку стінку 22 на валик 21 При формуванні наступної секції цю гнучку стінку вже не потрібно опускати Комбайн 3 можна використовувати при прямому комбайнуванні При цьому на жатці замість бітера 15 ставиться мотовило, потім демонтується скиртувальна камера з розподільчим механізмом 19, а замість неї ставиться причіп для соломи 2ПТС-4-887А 1225 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
