Пристрій для кантування виливниць при ремонті

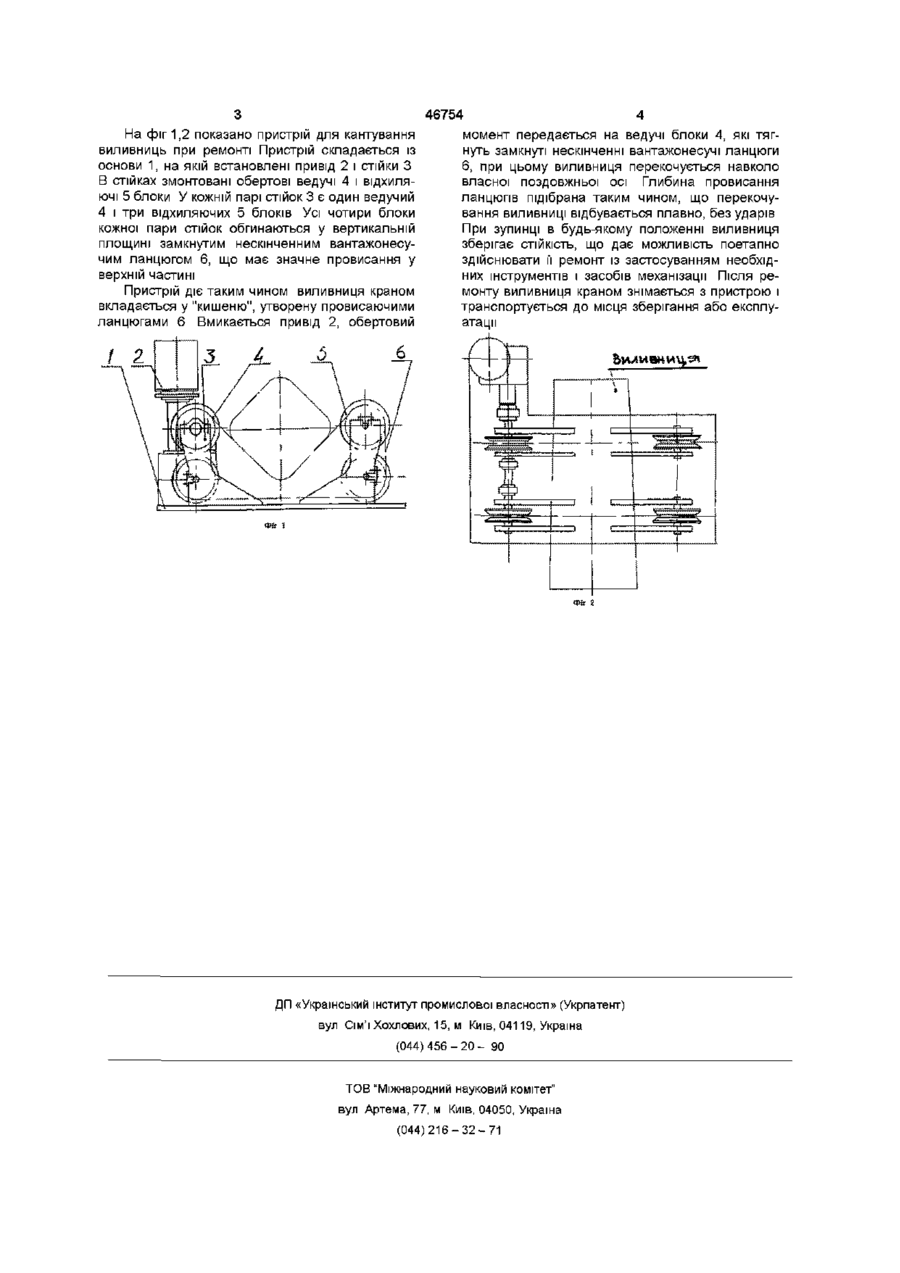

1 Пристрій для кантування виливниць при ремонті, що має основу, привід і стійки з обертовими блоками, який відрізняється тим, що кожна пара стійок обладнана, як мінімум, одним ведучим і трьома відхиляючими блоками, які обгинаються у вертикальній площині замкнутим нескінченним вантажонесучим ланцюгом 2 Пристрій по п 1, який відрізняється тим, що стійки з блоками рознесені на відстань, яка забезпечує провисання ланцюгів, що утворюють "кишеню" для вкладання виливниці, що кантується при ремонті виливниць, адже елементами його конструкції закривається доступ до внутрішніх поверхонь виливниці В основу винаходу поставлено завдання створити пристрій, який забезпечував би доступ до всіх внутрішніх поверхонь виливниці при її ремонті шляхом послідовного повороту /кантування/ її на необхідний кут, і за рахунок цього підвищити якість ремонту й продовжити термін служіння виливниці Поставлене завдання розв'язується шляхом створення пристрою, що має основу, на якій встановлені привід і стійки, на яких змонтовані обертові блоки, ведучі й ті, що відводять Кожна пара стійок обладнана одним ведучим і трьома відхиляючими блоками, які обгинаються у вертикальній площині замкнутим нескінченним вантажонесучим ланцюгам Стійки з блоками розміщені на основі так, що ланцюги провисають у верхній своїй частині, створюючи "кишеню", в яку вкладається ремонтуюча виливниця При вмиканні приводу ведучі блоки тягнуть ванжажонесучі ланцюги, обгинаючи відводжувальні, При цьому виливниця, шо лежить на провислих вантажо несучих ланцюгах, повертається на необхідний кут, чим забезпечується зручний доступ до ЗОВНІШНІХ і внутрішніх поверхонь Це дозволяє здійснювати якісний ремонт із застосуванням засобів механізації Підвищення якості ремонту продовжує термін експлуатації виливниці О ю (О 46754 На фіг 1,2 показано пристрій для кантування виливниць при ремонті Пристрій складається із основи 1, на якій встановлені привід 2 і стійки З В стійках змонтовані обертові ведучі 4 і ВІДХИЛЯЮЧІ 5 блоки У кожній парі стійок 3 є один ведучий 4 і три відхиляючих 5 блоків Усі чотири блоки кожної пари стійок обгинаються у вертикальній площині замкнутим нескінченним вантажонесучим ланцюгом 6, що має значне провисання у верхній частині Пристрій діє таким чином виливниця краном вкладається у "кишеню", утворену провисаючими ланцюгами 6 Вмикається привід 2, обертовий момент передається на ведучі блоки 4, які тягнуть замкнуті нескінченні вантажонесучі ланцюги 6, при цьому виливниця перекочується навколо власної поздовжньої осі Глибина провисання ланцюгів підібрана таким чином, що перекочування виливниці відбувається плавно, без ударів При зупинці в будь-якому положенні виливниця зберігає СТІЙКІСТЬ, що дає можливість поетапно здійснювати її ремонт із застосуванням необхідних інструментів і засобів механізації Після ремонту виливниця краном знімається з пристрою і транспортується до місця зберігання або експлуатації ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
