Плавно регульований безконтактний трансформатор з шунтуванням магнітного потоку

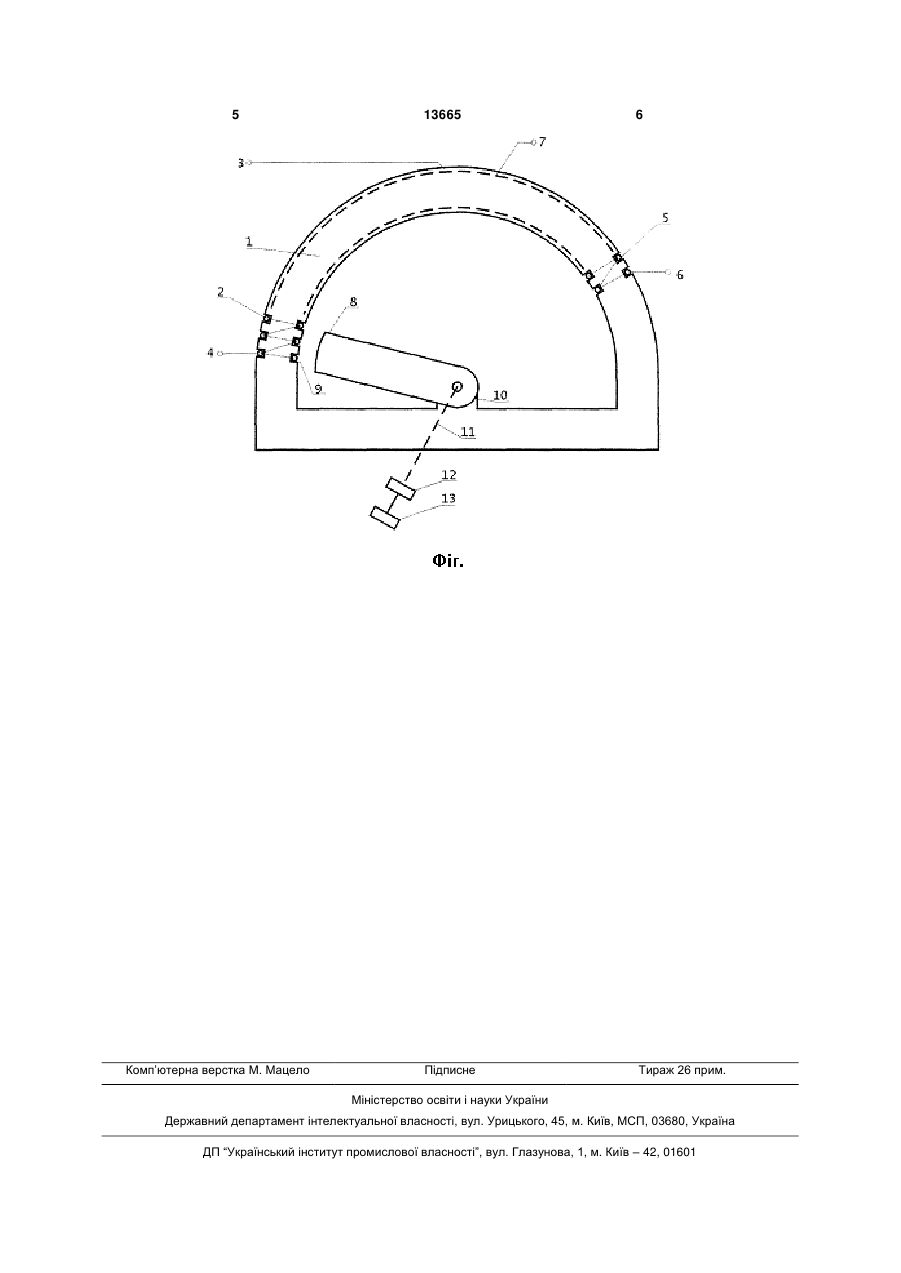

Плавно регульований безконтактний трансформатор з шунтуванням магнітного потоку, який 3 13665 4 по провідниках зачищеної від ізоляції обмотки. ням первинної та вторинної обмоток, що суттєво Недоліками відомої конструкції є такі. покращить експлуатаційні властивості такого при1. Наявність ковзаючого щіткового електричнострою у порівнянні з існуючими. го контакту, що викликає знос щіток та провідників, На Фіг. зображено конструктивну схему на перекриття в деяких випадках кількох витків обмоприкладі однієї фази плавно регульованого безкотки, аварії автотрансформатора з цієї причини. нтактного трансформатора з шунтуванням магніт2. Гальванічний зв'язок вторинного ланцюга з ного потоку. первинним, тобто вторинний ланцюг є під напруПлавно регульований безконтактний трансфогою первинної обмотки відносно заземлених часрматор з шунтуванням магнітного потоку вміщує тин трансформатора. При високій напрузі первиннерухоме осердя 1, на якому виготовлені пази, в ної обмотки це небезпечно як для обслуговуючого котрих розташована первинна обмотка 2 із затисперсоналу, так і для ізоляції не тільки вторинної качами 3, 4 та вторинна обмотка 5 із затискачами обмотки, а й споживачів електроенергії. 6, 7; рухоме осердя 8 (магнітний шунт); повітряні В основу корисної моделі поставлено задачу зазори 9, 10, які відділяють рухому частину осердя розробити плавно регульований безконтактний 8 від нерухомої 1; вал 11 з черв'ячною передачею трансформатор без використання ковзних струмо12, на який можуть закріплюватись рухомі частини знімальних контактів, у якому був би відсутній гай інших фаз при багатофазному виконанні трансльванічний зв'язок між первинною та вторинною форматора; привод 13, який може бути ручним, із обмотками, які були б надійно закріплені на осерді. серводвигуном і т.д. Вирішення цього завдання досягається тим, Заявлений плавно регульований безконтактщо осердя трансформатора складається з неруний трансформатор з шунтуванням магнітного хомої частини, на різних ділянках котрої у пазах потоку працює таким чином. Максимальна напруга розташовані первинна та вторинна обмотки, та на на виході вторинної обмотки 5 буде при крайньому валу черв'ячної передачі - рухомої, причому між лівому положенні рухомого осердя 8 (магнітного нерухомою й рухомою частинами осердя виконано шунта), оскільки через нього буде проходити найдва повітряні зазори. менший магнітний потік (буде найменше потокозСуттєвими ознаками корисної моделі є наявчеплення). При плавному повороті рухомого осерність феромагнітного осердя та первинної й втодя 8 на валу 11 праворуч плавно збільшується в ринної обмоток. ньому магнітний потік, що призводить до зменВідмінними ознаками від найближчого аналога шення напруги на затискачах вторинної обмотки 5. є те, що осердя трансформатора складається з Якщо рухоме осердя 8 повернеться на кут, відпонерухомої частини, на якій у пазах на окремих дівідний довжині первинної обмотки 2 на осерді 1, то лянках розташовані первинна та вторинна обмотна затискачах вторинної обмотки 5 буде мінімальки, та на валу черв'ячної передачі - рухомої, прина напруга. При подальшому повороті рухомої чому між нерухомою й рухомою частинами осердя частини осердя 8 напруга на вторинній обмотці 5 виконано два повітряних зазори. знову буде збільшуватись, досягаючи максимуму Використання такої конструкції плавно регупри крайньому правому положенні осердя 8, але льованого безконтактного трансформатора з шунчерез рухому частину осердя 8 буде проходити туванням магнітного потоку дозволяє виконувати найбільший магнітний потік. плавне безконтактне регулювання напруги неруВикористання корисної моделі дозволить підхомої вторинної обмотки без додаткового обладвищити надійність трансформатора, плавно й безнання та допоміжної апаратури, без спотворення контактне регулювати напругу на вторинній обмокривих напруги та струму, без попадання високої тці без використання допоміжної апаратури та напруги у вторинні ланцюги, з надійним кріпленускладнення конструкції обмоток. 5 Комп’ютерна верстка М. Мацело 13665 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
