Пружна муфта

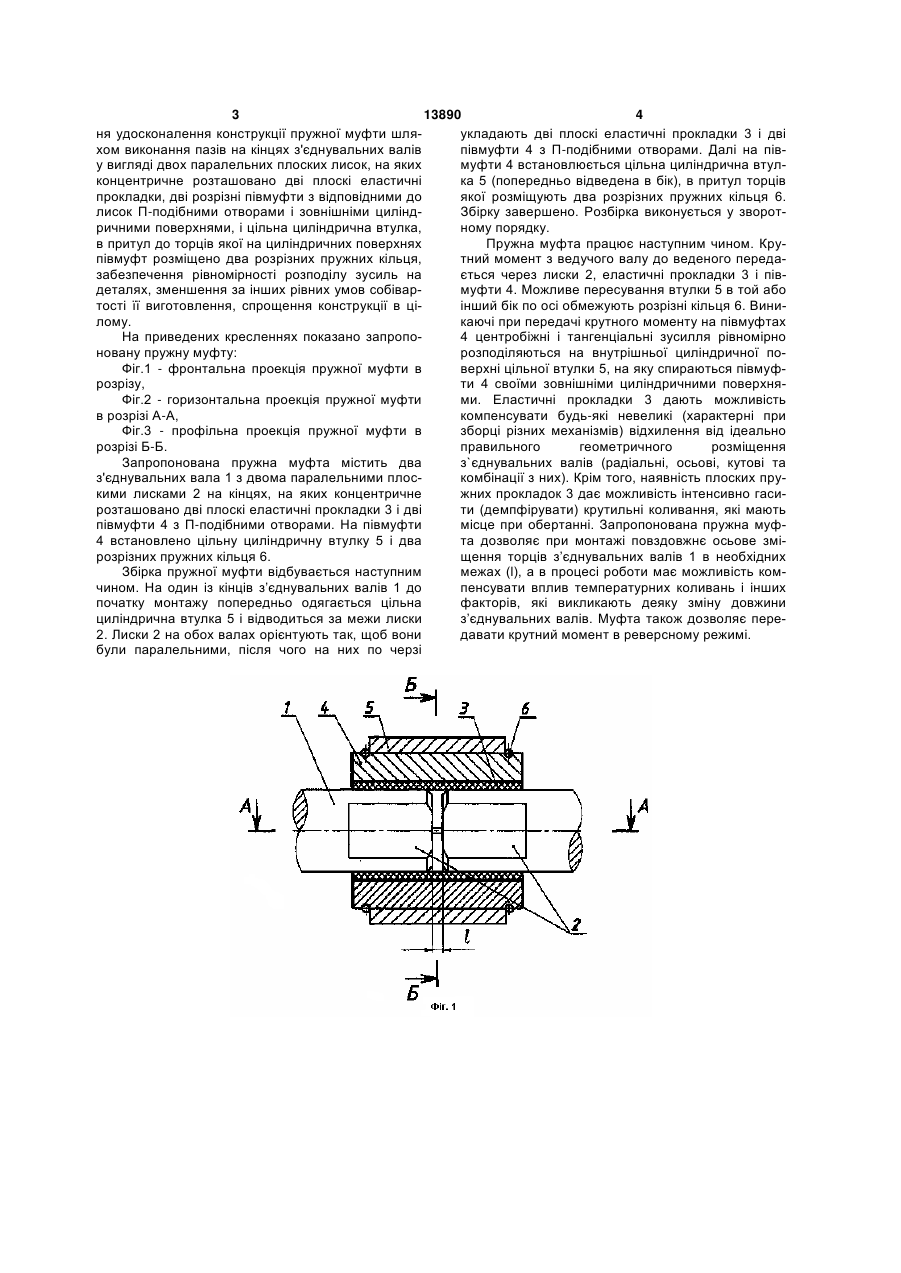

Пружна муфта, що містить з’єднувальні співвісні циліндричні вали з пазами на кінцях, обмеженими з одного боку, корпус у вигляді цільної втулки 3 13890 4 ня удосконалення конструкції пружної муфти шляукладають дві плоскі еластичні прокладки 3 і дві хом виконання пазів на кінцях з'єднувальних валів півмуфти 4 з П-подібними отворами. Далі на піву вигляді двох паралельних плоских лисок, на яких муфти 4 встановлюється цільна циліндрична втулконцентричне розташовано дві плоскі еластичні ка 5 (попередньо відведена в бік), в притул торців прокладки, дві розрізні півмуфти з відповідними до якої розміщують два розрізних пружних кільця 6. лисок П-подібними отворами і зовнішніми циліндЗбірку завершено. Розбірка виконується у зворотричними поверхнями, і цільна циліндрична втулка, ному порядку. в притул до торців якої на циліндричних поверхнях Пружна муфта працює наступним чином. Крупівмуфт розміщено два розрізних пружних кільця, тний момент з ведучого валу до веденого передазабезпечення рівномірності розподілу зусиль на ється через лиски 2, еластичні прокладки 3 і півдеталях, зменшення за інших рівних умов собівармуфти 4. Можливе пересування втулки 5 в той або тості її виготовлення, спрощення конструкції в ціінший бік по осі обмежують розрізні кільця 6. Винилому. каючі при передачі крутного моменту на півмуфтах На приведених кресленнях показано запропо4 центробіжні і тангенціальні зусилля рівномірно новану пружну муфту: розподіляються на внутрішньої циліндричної поФіг.1 - фронтальна проекція пружної муфти в верхні цільної втулки 5, на яку спираються півмуфрозрізу, ти 4 своїми зовнішніми циліндричними поверхняФіг.2 - горизонтальна проекція пружної муфти ми. Еластичні прокладки 3 дають можливість в розрізі А-А, компенсувати будь-які невеликі (характерні при Фіг.3 - профільна проекція пружної муфти в зборці різних механізмів) відхилення від ідеально розрізі Б-Б. правильного геометричного розміщення Запропонована пружна муфта містить два з`єднувальних валів (радіальні, осьові, кутові та з'єднувальних вала 1 з двома паралельними плоскомбінації з них). Крім того, наявність плоских прукими лисками 2 на кінцях, на яких концентричне жних прокладок 3 дає можливість інтенсивно гасирозташовано дві плоскі еластичні прокладки 3 і дві ти (демпфірувати) крутильні коливання, які мають півмуфти 4 з П-подібними отворами. На півмуфти місце при обертанні. Запропонована пружна муф4 встановлено цільну циліндричну втулку 5 і два та дозволяє при монтажі повздовжнє осьове змірозрізних пружних кільця 6. щення торців з’єднувальних валів 1 в необхідних Збірка пружної муфти відбувається наступним межах (l), а в процесі роботи має можливість комчином. На один із кінців з’єднувальних валів 1 до пенсувати вплив температурних коливань і інших початку монтажу попередньо одягається цільна факторів, які викликають деяку зміну довжини циліндрична втулка 5 і відводиться за межи лиски з’єднувальних валів. Муфта також дозволяє пере2. Лиски 2 на обох валах орієнтують так, щоб вони давати крутний момент в реверсному режимі. були паралельними, після чого на них по черзі 5 Комп’ютерна верстка В. Мацело 13890 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
