Пристрій для ослаблення, самознищення ураганів (тайфунів)

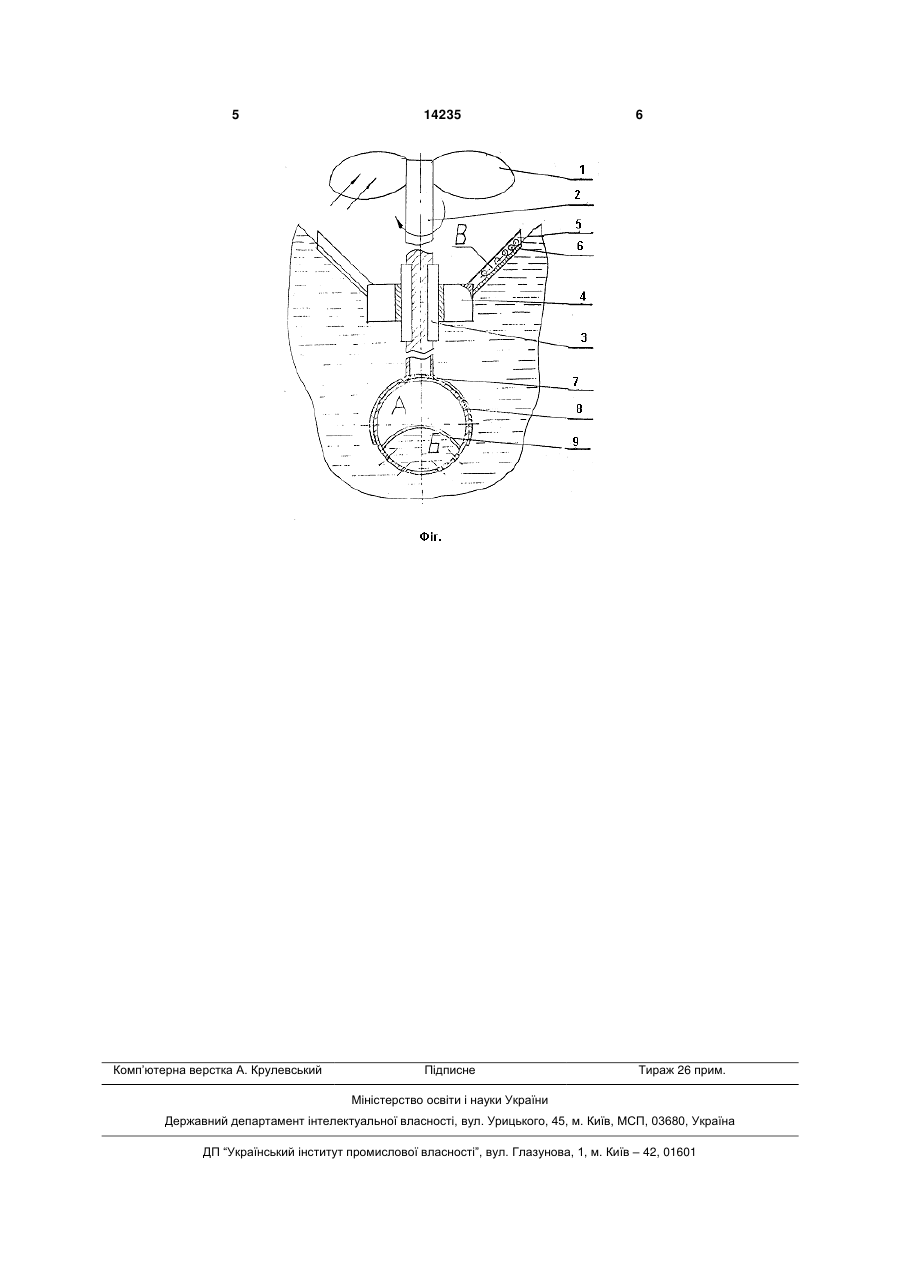

1. Пристрій для ослаблення, самознищення ураганів (тайфунів), що містить вал, закріплену на 3 го, що в пристрою, що містить вал, закріплену на ньому втулку з лопастями, верхній кінець валу пов'язаний з вітряним двигуном, середня частина має напрямні, на яких установлено пристрій, що перемішує, на лопатках якого розташовані ребра, а нижній кінець жорстко з'єднаний з півсферою, що шарнірно обгинає сферу, розділену перегородкою на повітряну порожнину і рідинну порожнину, з'єднану з водяним середовищем. При цьому ребра в нижній частині виконані із суцільного металу, а у верхній порожнисті і часткова заповнені інерційним матеріалом. Пропонований пристрій забезпечує створення штучного вихору, розташованого на водяної поверхні, що утворить спадне рух повітря, що засмоктує в себе ураганний вихор, розчиняє його у воді, створюючи навколо себе вир і тим самим сприяючи самознищенню урагану (тайфуну). Відповідно до відомих формул розрахунку [З. Штербачек, П. Тауск «Перемешивание в хімічній промисловості». Госхимиздат, 1963] глибина лійки при швидкості ураганного вітру, наприклад, 200км/год досягає 80м, що є істотною перешкодою на шляху повітряного ураганного потоку. На Фіг. зображений пристрій, що пропонується, для ослаблення, самознищення ураганів (тайфунів). Пристрій установлюється на водяній поверхні і складається з вітряного двигуна 1, з'єднаного з валом 2, що має напрямні 3, по яких вільно у вертикальному напрямку переміщається пристрій, що перемішує, 4. Кожна лопатка пристрою, що перемішує, постачена ребром 5, що має дві порожнини (нижню суцільну металеву і верхню порожню порожнину «В»). Порожнина «В» частково заповнена інерційним матеріалом, наприклад, металевим дробом 6. Нижній кінець вала 2 жорстко з'єднаний з півсферою 7, що обгинає сферу 8, внутрішня порожнина якої розділена перегородкою 9 на дві порожнини: порожнину «А», заповнену повітрям і порожнину «Б», заповнену водою і через отвори 14235 4 з'єднану з водяним середовищем. У статичному (непрацюючому) стані сфера 8 завдяки присутності повітря в порожнині «А» і дотримуючись законів плавучості підтримує вал 2 у вертикальному положенні, цьому ж сприяє ребра 5, що мають порожнину «В», заповнену повітрям. Порожнина «Б» сфери 8, заповнена водою, додає сфері фіксоване, стійке положення. Ребра 5 розташовані рівномірно по окружності й утримують вал 2 від можливих перекосів, одночасно виконуючи роль пристосування, що утримує пристрій, що перемішує, 4 на плаву. Наявність інерційного матеріалу, наприклад, металевого дробу в порожнині «В» ребра 5 сприяє скороченню часу запуску пристрою. При роботі пристрою вітер надає руху вітряному двигуну 1, вал 2 і пристрій, що перемішує, 4, що при обертанні створює воронку і, легко сковзаючи по напрямним 3 униз, засмоктує повітря, тобто утворить штучний вихор. Пристрій, що перемішує, 4, жорстко з'єднаний з ребрами 5, обертає їх по параболічній поверхні рідинної воронки, руйнуючи при цьому рідинну плівку, підсилюючи ефект розчинення повітря в рідині і полегшуючи процес засмоктування повітря в воронку, тобто сприяє створенню додаткового вакууму. У робочому режимі пристрій Фіг. надає руху (обертанню) рідину, розташовану довкола нього. Утвориться штучний вир, що підсилює усмоктувальний ефект пристрою. З припиненням вітру пристрій повертається у вихідний (неробочий) стан. Кількість пристроїв у зоні дії урагану не обмежене і повинно визначатися ефективністю їхньої роботи і необхідністю захисту від руйнівних вихрів урагану. Пропонований пристрій відрізняється простотою конструкції й експлуатації, надійністю в роботі, тому що є саморегульованою системою, непотопляемою при будь-якім хвилюванні водяної поверхні. 5 Комп’ютерна верстка А. Крулевський 14235 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
