Спосіб одержання виливка

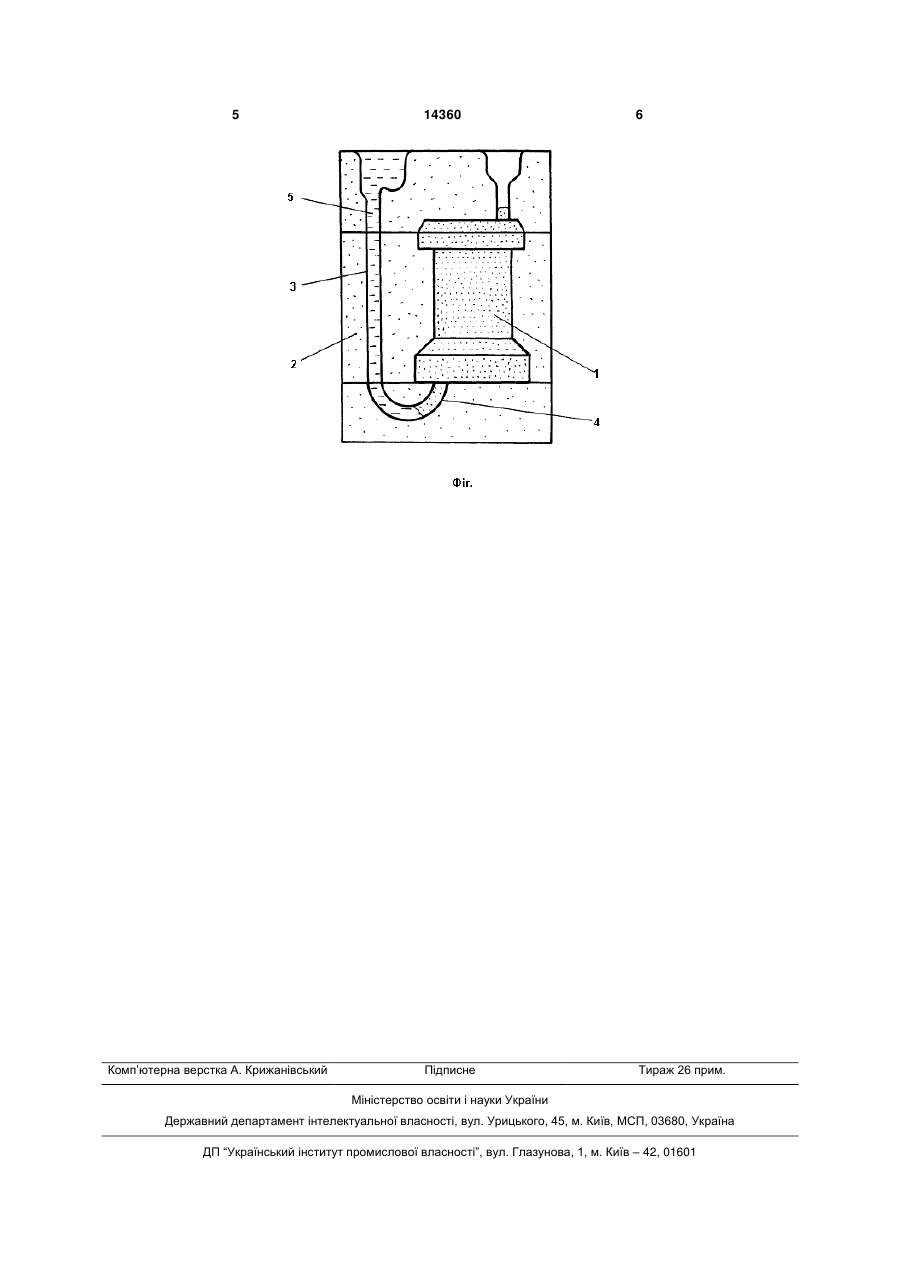

Спосіб одержання виливка, що включає заливання розплаву в нижню частину форми й підживлення через ливникову систему, який відрізняється тим, що заповнення порожнин форми й ливникової системи проводять у два прийоми, при цьому спочатку вводять розплав в такому об'ємі, який необхідний для заповнення форми й живильника ливникової системи, а потім у більш дешевий матеріал, наприклад вуглецеву сталь, заповнюючи порожнини ливникової системи. (19) (21) u200510634 (22) 10.11.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Панков Віктор Андрійович, Цівковський Олександр Григорович, Кисельов Олександр Григорович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" 3 14360 4 проведення заливання розплаву у два прийоВироблявся виливок деталі "втулка" з латуні в ми з первісним уведенням розплаву в об'ємі необразовій піщаній формі. Об'єм (V) виливка хідному для заповнення форми й живильника лив7065см3, маса (m) - 60,8кг, розташування "втулки" никової системи дозволяє підвищити вихід у формі - вертикальне. Заливання розплаву латуні придатного й впливає на рішення покладеної заздійснювалося сифонним способом, підведення дачі, а заповнення порожнин ливникової системи розплаву в порожнину форми - через вертикальну вуглецевою сталлю дозволяє для створення наполивникову систему з ріжковим живильником. Пару використовувати більш дешеві матеріали, що раметри стояка: площа (S) перетину - 13,3см2, також впливає на рішення поставленої задачі. довжина (L) - 41см, V - 545,3см3. Параметри живиКорисна модель, що заявляється, промислово льника: S перетину - 9,5см2, L - 13см, V - 12,4см3. застосовна й призначена для використання в проS перетину випору 17см2 (на кресленні не познамисловості. чений). V ливникової системи (з випором, при його На кресленні зображена конструкція пристрою наповненні на висоту 4см) - 736,8см3, m металу для здійснення способу одержання виливка. при цьому - 6,3кг. У якості дешевого матеріалу Для здійснення зазначеного способу заливанвикористовувалася вуглецева сталь. Температура ня розплаву 1 роблять у нижню частину форми 2, заливання (tз) розплаву латуні у форму становила а підживлення - через ливникову систему 3, запо1150 С, tз розплаву вуглецевої сталі – 1450 С. внення порожнин форми 2 і ливникової системи 3 Спочатку дослідним шляхом було встановлепроводять у два прийоми, при цьому спочатку но, що наповнення живильника на довжину 6см вводять розплав 1 в об'ємі необхідному для запорозплавом латуні достатньо для запобігання потвнення форми 2 і живильника 4 ливникової систерапляння розплаву вуглецевої сталі у форму при ми 3 з надлишком, необхідним для підживлення подальшому наповненні ливникової системи більш злитка при його кристалізації й компенсації усадки дешевим розплавом. розплаву, а потім - більш дешевий матеріал 5, На 1 етапі в форму заливалося 61,9кг розпланаприклад вуглецеву сталь, заповнюючи порожву латуні з 1-го ковша, потім із 2-го ковша провонини ливникової системи. дилося заливання у форму вуглецевої сталі до тих Спосіб, що заявляється, здійснюється в наступір, доки випор не наповнився до висоти 4см. Піспній послідовності дій. ля охолодження виливка "втулки" V латуні в живиУ форму заливається розплав металу (легольнику склав 57см3, m - 0,5кг. Наповнення стояка й вана сталь, кольоровий або дорогоцінний метал) частини живильника більш дешевою вуглецевою для одержання виливка в об'ємі, необхідному для сталлю дозволило знизити m латуні в ливниковій заповнення порожнини 1 форми 2 з надлишком, системі в 12 разів. У випорі F латуні склав 68см3, достатнім для підживлення злитка й компенсації при m - 0,6кг. усадки розплаву при його кристалізації, при цьому З огляду на те, що при виготовленні виливка ливникова система буде заповнена повністю. Пісвтулки традиційним способом необхідна витрата ля цього заливання розплаву дорогого матеріалу латуні дорівнює 67,1кг, а при одержанні виливка припиняється, порожнина форми 2 продовжує напропонованим способом - 61,9кг, отримана еконоповнюватися за рахунок напору в ливниковій сисмія латуні - 5,2кг, що становить 8% від загальної темі 3, рівень розплаву в порожнині форми підвивитрати матеріалу. Випробування пропонованого щується. способу одержання виливка в лабораторних умоДалі відразу ж проводиться заливання більш вах підтвердило доцільність його застосування. дешевого матеріалу 5 до повного наповнення поТаким чином, вищенаведена сукупність істотрожнини форми 2 дорогим матеріалом. Напір у них ознак забезпечує появу нової якості - більше ливниковій системі створюється за рахунок більш раціональне використання розплаву для підтримки дешевого матеріалу, при цьому їм заповнюється необхідного напору в заповнених порожнинах і тільки стояк ливникової системи 3 і частина живидозволяє вирішити поставлену задачу - створення льника 4, причому більш дешевий матеріал 5 не способу одержання виливка зі зниженою собіварпопадає в порожнину форми. тістю його виготовлення. Даний спосіб був здійснений у лабораторних умовах діючого виробництва. 5 Комп’ютерна верстка А. Крижанівський 14360 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
