Ерліфт

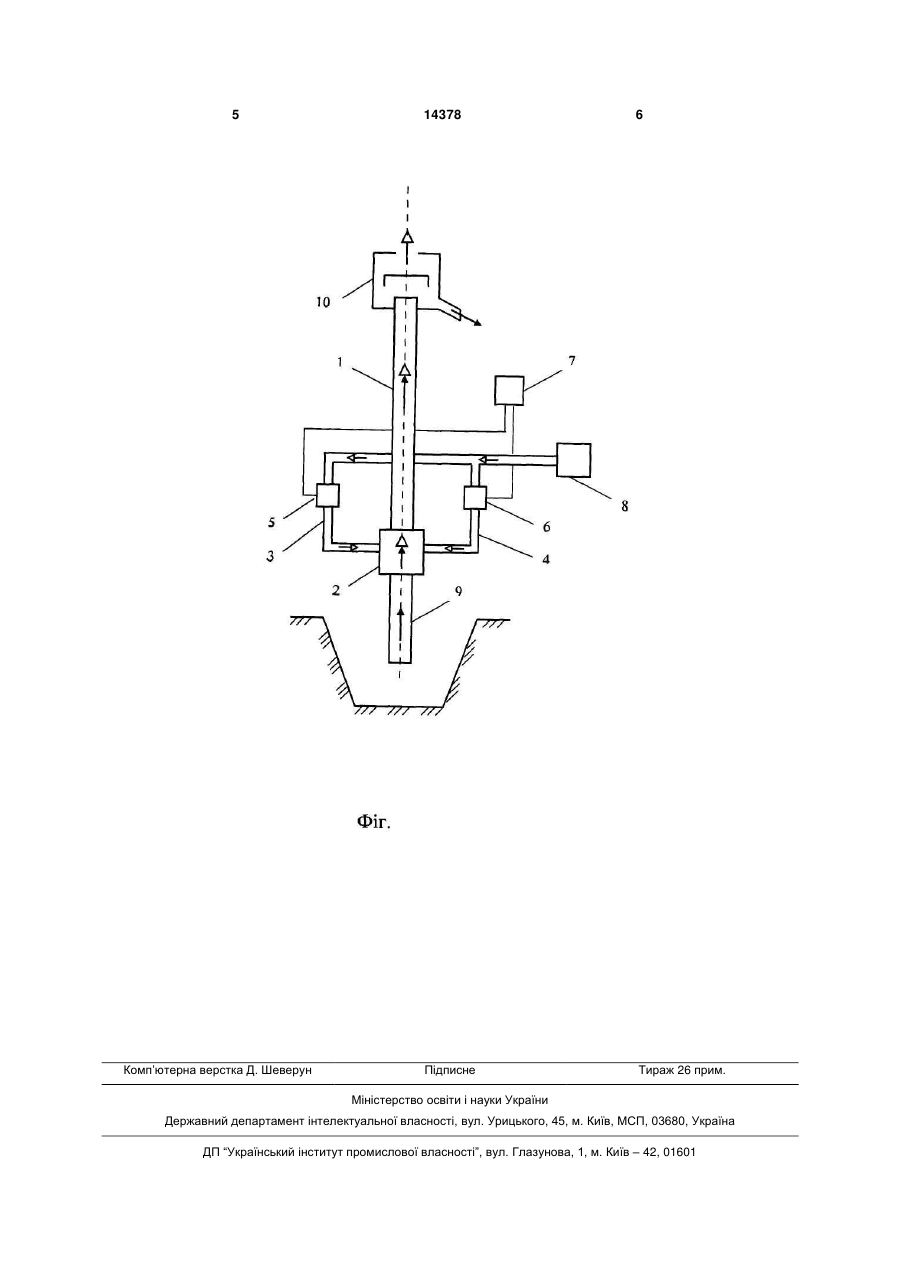

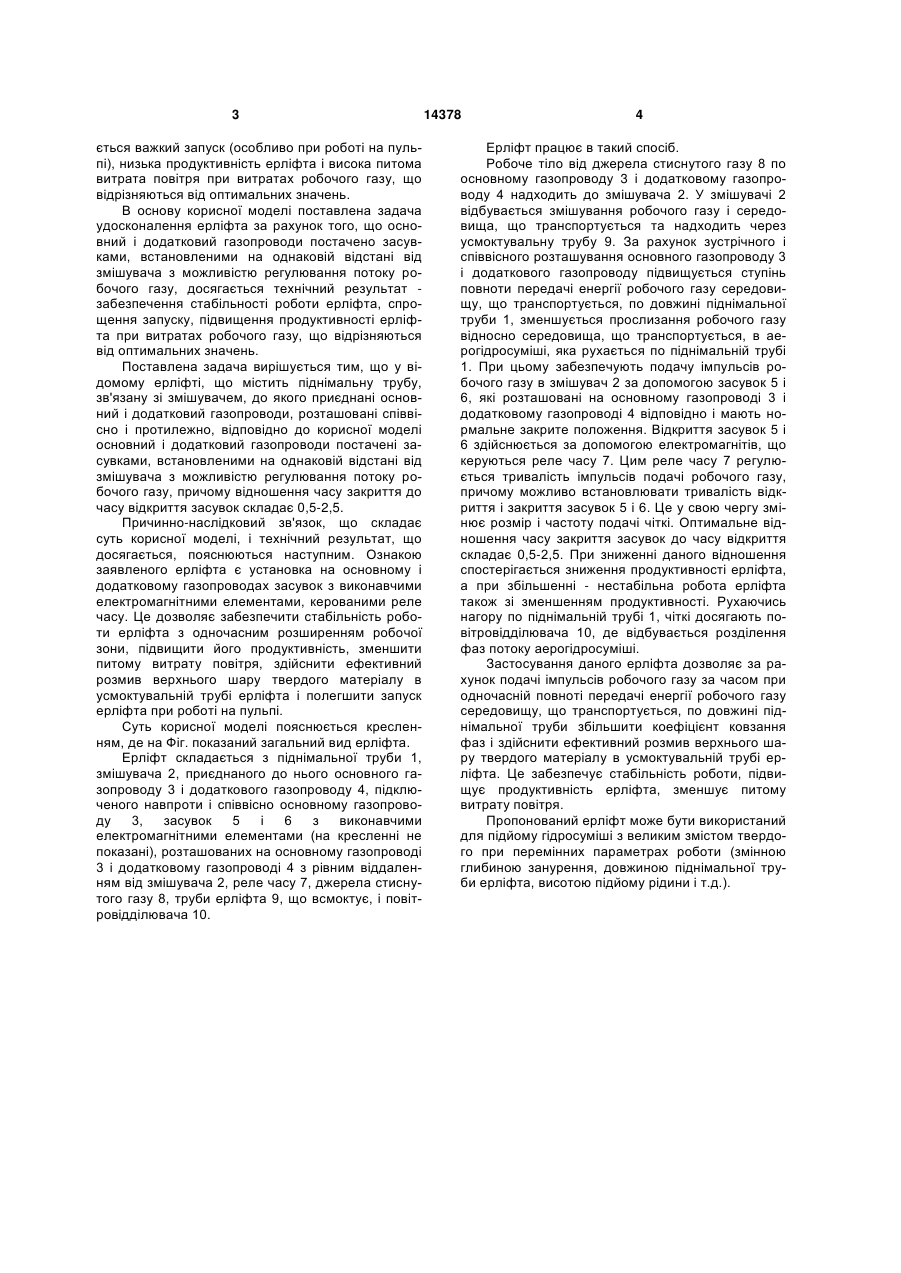

Ерліфт, що містить піднімальну трубу, зв'язану зі змішувачем, до якого приєднані основний і додатковий газопроводи, розташовані співвісно і протилежно, який відрізняється тим, що основний і додатковий газопроводи оснащено засувками, встановленими на однаковій відстані від змішувача з можливістю регулювання потоку робочого газу, причому відношення часу закриття до часу відкриття засувок складає 0,5 : 2,5. (19) (21) u200510730 (22) 14.11.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Малєєв Віктор Борисович, Надєєв Євгеній Ілльїч, Калиниченко Валерій Вікторович, Ганза Артем Іванович, Нємцев Едуард Миколайович (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 ється важкий запуск (особливо при роботі на пульпі), низька продуктивність ерліфта і висока питома витрата повітря при витратах робочого газу, що відрізняються від оптимальних значень. В основу корисної моделі поставлена задача удосконалення ерліфта за рахунок того, що основний і додатковий газопроводи постачено засувками, встановленими на однаковій відстані від змішувача з можливістю регулювання потоку робочого газу, досягається технічний результат забезпечення стабільності роботи ерліфта, спрощення запуску, підвищення продуктивності ерліфта при витратах робочого газу, що відрізняються від оптимальних значень. Поставлена задача вирішується тим, що у відомому ерліфті, що містить піднімальну трубу, зв'язану зі змішувачем, до якого приєднані основний і додатковий газопроводи, розташовані співвісно і протилежно, відповідно до корисної моделі основний і додатковий газопроводи постачені засувками, встановленими на однаковій відстані від змішувача з можливістю регулювання потоку робочого газу, причому відношення часу закриття до часу відкриття засувок складає 0,5-2,5. Причинно-наслідковий зв'язок, що складає суть корисної моделі, і технічний результат, що досягається, пояснюються наступним. Ознакою заявленого ерліфта є установка на основному і додатковому газопроводах засувок з виконавчими електромагнітними елементами, керованими реле часу. Це дозволяє забезпечити стабільність роботи ерліфта з одночасним розширенням робочої зони, підвищити його продуктивність, зменшити питому витрату повітря, здійснити ефективний розмив верхнього шару твердого матеріалу в усмоктувальній трубі ерліфта і полегшити запуск ерліфта при роботі на пульпі. Суть корисної моделі пояснюється кресленням, де на Фіг. показаний загальний вид ерліфта. Ерліфт складається з піднімальної труби 1, змішувача 2, приєднаного до нього основного газопроводу 3 і додаткового газопроводу 4, підключеного навпроти і співвісно основному газопроводу 3, засувок 5 і 6 з виконавчими електромагнітними елементами (на кресленні не показані), розташованих на основному газопроводі 3 і додатковому газопроводі 4 з рівним віддаленням від змішувача 2, реле часу 7, джерела стиснутого газу 8, труби ерліфта 9, що всмоктує, і повітровідділювача 10. 14378 4 Ерліфт працює в такий спосіб. Робоче тіло від джерела стиснутого газу 8 по основному газопроводу 3 і додатковому газопроводу 4 надходить до змішувача 2. У змішувачі 2 відбувається змішування робочого газу і середовища, що транспортується та надходить через усмоктувальну трубу 9. За рахунок зустрічного і співвісного розташування основного газопроводу 3 і додаткового газопроводу підвищується ступінь повноти передачі енергії робочого газу середовищу, що транспортується, по довжині піднімальної труби 1, зменшується прослизання робочого газу відносно середовища, що транспортується, в аерогідросуміші, яка рухається по піднімальній трубі 1. При цьому забезпечують подачу імпульсів робочого газу в змішувач 2 за допомогою засувок 5 і 6, які розташовані на основному газопроводі 3 і додатковому газопроводі 4 відповідно і мають нормальне закрите положення. Відкриття засувок 5 і 6 здійснюється за допомогою електромагнітів, що керуються реле часу 7. Цим реле часу 7 регулюється тривалість імпульсів подачі робочого газу, причому можливо встановлювати тривалість відкриття і закриття засувок 5 і 6. Це у свою чергу змінює розмір і частоту подачі чіткі. Оптимальне відношення часу закриття засувок до часу відкриття складає 0,5-2,5. При зниженні даного відношення спостерігається зниження продуктивності ерліфта, а при збільшенні - нестабільна робота ерліфта також зі зменшенням продуктивності. Рухаючись нагору по піднімальній трубі 1, чіткі досягають повітровідділювача 10, де відбувається розділення фаз потоку аерогідросуміші. Застосування даного ерліфта дозволяє за рахунок подачі імпульсів робочого газу за часом при одночасній повноті передачі енергії робочого газу середовищу, що транспортується, по довжині піднімальної труби збільшити коефіцієнт ковзання фаз і здійснити ефективний розмив верхнього шару твердого матеріалу в усмоктувальній трубі ерліфта. Це забезпечує стабільність роботи, підвищує продуктивність ерліфта, зменшує питому витрату повітря. Пропонований ерліфт може бути використаний для підйому гідросуміші з великим змістом твердого при перемінних параметрах роботи (змінною глибиною занурення, довжиною піднімальної труби ерліфта, висотою підйому рідини і т.д.). 5 Комп’ютерна верстка Д. Шеверун 14378 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
