Молоткова дробарка

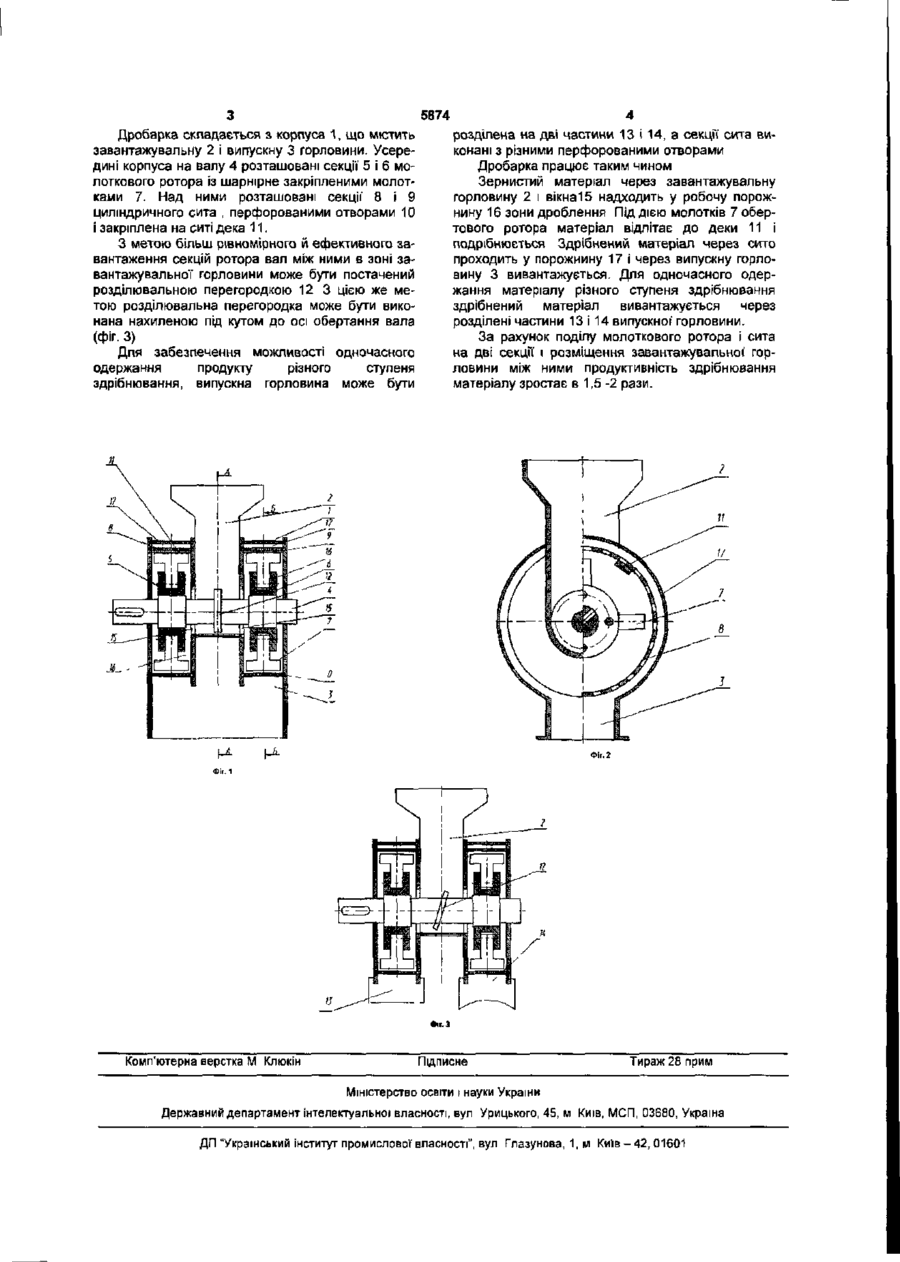

1. Молоткова дробарка, що містить корпус Із завантажувальною і випускною горловинами, вал з молотковим ротором, розміщене над ним циліндричне сито з перфорованими отворами і декою, яка відрізняється тим, що ротор і сито розділені на дві секції, а завантажувальна горловина розташована між секціями 2 Молоткова дробарка по п. 1, яка відрізняється тим, що вал між секціями оснащений розділювальною перегородкою. 3 Молоткова дробарка по пп. 1, 2, яка відрізняється тим, що розділювальна перегородка виконана під кутом до осі обертання вала 4. Молоткова дробарка no n 1, яка відрізняється тим, що випускна горловина розділена на дві частини, а секції сита виконані з різними перфорованими отворами. Корисна модель відноситься до пристроїв для здрібнювання, головним чином, зернових матеріалів і може бути використана в харчовій промисловості. Відомий подрібнювач, що містить корпус, концентричне встановлений ротор, кришку з завантажувальним отвором, завантажувальний і випускний патрубки (див. а. с СРСР № 1449159, кл. В02С13/04 28.04.86) Відомий також подрібнювач , що містить корпус, у якому розміщені робочі органи, завантажувальні і випускний патрубки (див. а с. СРСР № 1491565 КЛ В02С13/22, 09.03 87). Однак обидва відомі подрібнювані мають недолік - обмежений обсяг робочої' зони дроблення. Відома молоткова дробарка, що містить корпус із завантажувальною і випускною горловиною, вал з молотковим ротором, розміщене над ним циліндричне сито з перфорованими отворами і закріплену на ньому деку [а. с № 1482727 В02С13/09, 30.04,86], узята як прототип. Однак розміщення завантажувальної горловини на циліндричній поверхні сита скорочує корисну робочу поверхню сита і знижує продуктивність роботи молоткової' дробарки Крім того, підвищення продуктивності дроблення шляхом збільшення подачі матеріалу ускладнено через обмежений обсяг робочої порожнини в зоні дроблення. В основу корисної моделі поставлена задача створення молоткової дробарки, у якій шляхом поділу робочої зони дроблення на дві секції забезпечується збільшення робочої поверхні сита й обсягу робочої зони дроблення і, як наслідок, підвищення продуктивності здрібнювання зернових матеріалів. Задача, яку поставлено, досягається тим, що в молотковій дробарці, яка містить корпус із завантажувальною і випускною горловинами, вал з молотковим ротором, розміщене над ним циліндричне сито з перфорованими отворами і закріпленою декою, відповідно до корисної моделі, ротор і сито розділені на дві секції, а завантажувальна горловина розташована між ними. Крім того, для більш рівномірного завантаження вал між секціями постачений розділювальною перегородкою, при цьому розділювальна перегородка може бути виконана під кутом до осі обертання вала. Для забезпечення можливості одночасного одержання продукту різного ступеня здрібнювання випускна горловина розділена на дві частини, а секції сита виконані з різними перфорованими отворами. На фіг. 1 зображена молоткова дробарка, розріз, на фіг. 2 - розріз по А-А і Б-Б на фіг. 1; на фіг. З - дробарка з двома випускними горловинами. 1 00 5874 Дробарка складається з корпуса 1, що містить завантажувальну 2 і випускну 3 горловини. Усередині корпуса на валу 4 розташовані секції 5 і 6 молоткового ротора із шарнірне закріпленими молотками 7. Над ними розташовані секції* 8 і 9 циліндричного сита , перфорованими отворами 10 і закріплена на ситі дека 11. З метою більш рівномірного й ефективного завантаження секцій ротора вал між ними в зоні завантажувальної горловини може бути постачений розділю вальною перегородкою 12 3 цією же метою розділювальна перегородка може бути виконана нахиленою під кутом до осі обертання вала (фіг. 3) Для забезпечення можливості одночасного одержання продукту різного ступеня здрібнювання, випускна горловина може бути Комп'ютерна верстка М КлюкІн розділена на дві частини 13 і 14, а секції сита виконані з різними перфорованими отворами Дробарка працює таким чином Зернистий матеріал через завантажувальну горловину 2 і вікна15 надходить у робочу порожнину 16 зони дроблення Під дією молотків 7 обертового ротора матеріал відлітає до деки 11 і подрібнюється Здрібнений матеріал через сито проходить у порожнину 17 і через випускну горловину 3 вивантажується. Для одночасного одержання матеріалу різного ступеня здрібнювання здрібнений матеріал вивантажується через розділені частини 13 і 14 випускної горловини. За рахунок поділу молоткового ротора і сита на дві секції і розміщення завантажувальної1 горловини між ними продуктивність здрібнювання матеріалу зростає в 1,5 -2 рази. Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
