Спосіб прискорення подачі вихідного матеріалу у прямоточну безрешітну молоткову дробарку

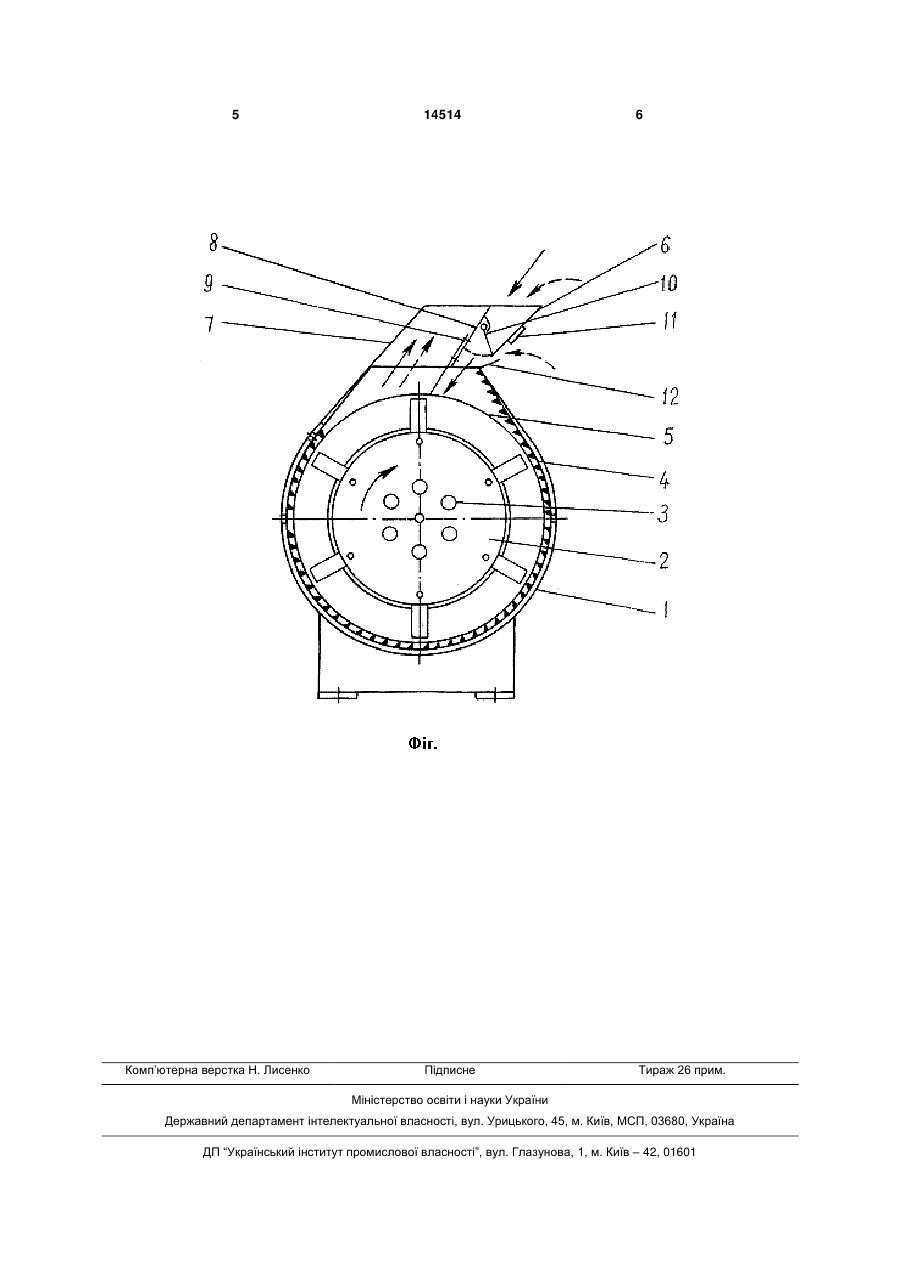

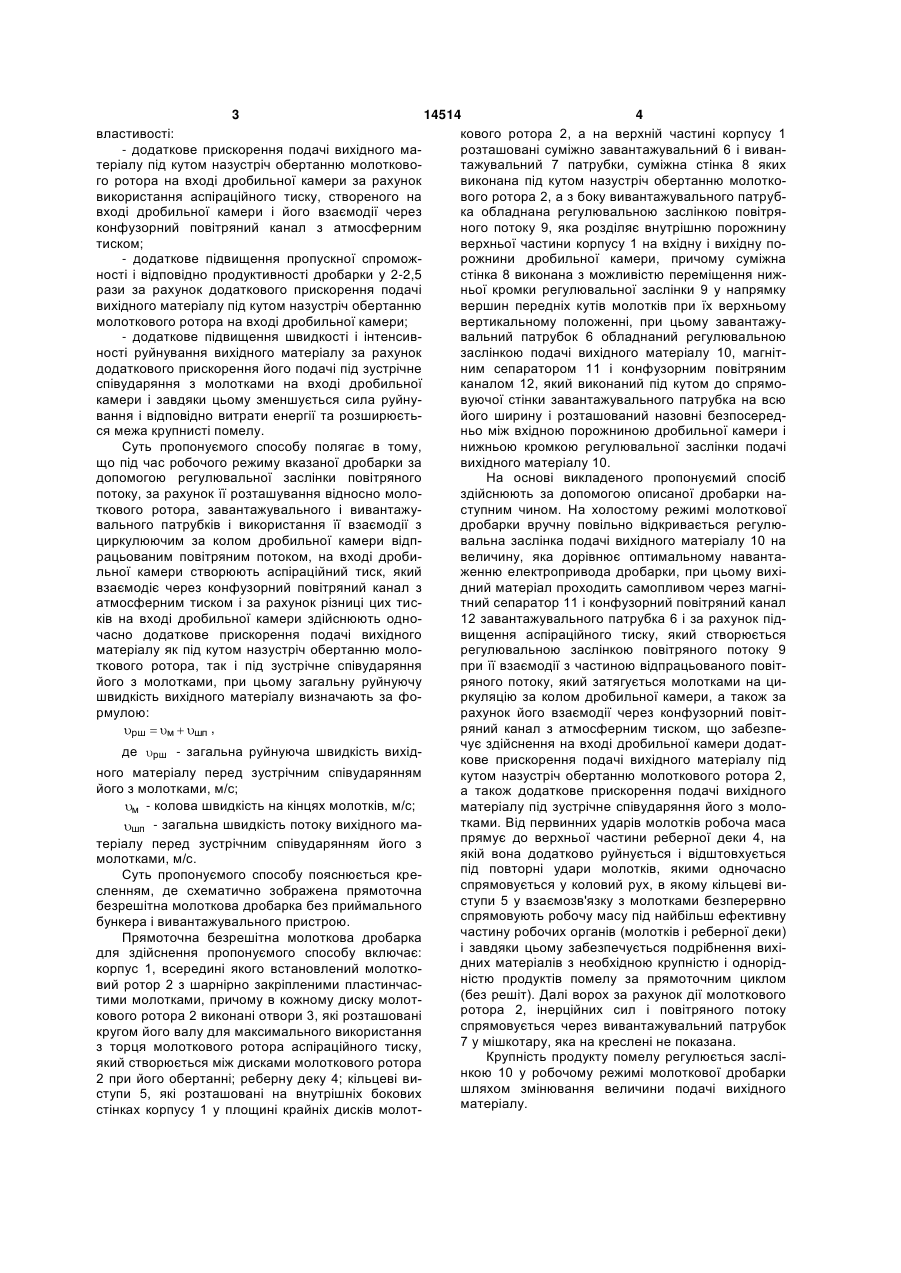

Спосіб прискорення подачі вихідного матеріалу у прямоточну безрешітну молоткову дробарку, в якій суміжна стінка завантажувального і вивантажувального патрубків виконана під кутом назустріч обертанню молоткового ротора, причому суміжна стінка з боку вивантажування вороха обладнана регулювальною заслінкою повітряного потоку і розташована з можливістю переміщення нижньої кромки регулювальної заслінки у напрямку вершин передніх кутів молотків при їх верхньому вертикальному положенні, а спрямовуюча стінка завантажувального патрубка на всю його ширину обладнана конфузорним повітряним каналом, який виконаний під кутом до спрямовуючої стінки і розташований назовні безпосередньо між вхідною порожниною дробильної камери і нижньою кромкою регулювальної заслінки подачі вихідного матеріалу, який відрізняється тим, що під час робочого режиму вказаної дробарки за допо могою регулювальної заслінки повітряного потоку, за рахунок її розташування відносно молоткового ротора, завантажувального і вивантажувального патрубків і використання її взаємодії з циркулюючим по колу дробильної камери відпрацьованим повітряним потоком, на вході дробильної камери створюють аспіраційний тиск, який взаємодіє через конфузорний повітряний канал з атмосферним тиском, і за рахунок різниці цих тисків на вході дробильної камери здійснюють одночасно додаткове прискорення подачі вихідного матеріалу як під кутом назустріч обертанню молоткового ротора, так і під зустрічне співударяння його з молотками, при цьому загальну руйнуючу швидкість вихідного матеріалу визначають за формулою: рш м шп , Корисна модель відноситься до техніки сільськогосподарського машинобудування і може бути використана, переважно, в умовах господарств сільськогосподарського виробництва, а також на підприємствах харчової і комбікормової промисловості та в інших галузях народного господарства. Аналогом для здійснення пропонуємого способу може бути молоткова дробарка [заявка Укрпатент №u200508573, 2005]. Описана молоткова дробарка забезпечує подрібнення вихідного матеріалу за прямоточним циклом і має пристрій, який на вході дробильної камери в процесі використання винаходу забезпечує подачу вихідного матеріалу під зустрічне співударяння його з молотками, однак вона не може забезпечити технічний результат пропонуємої кори сної моделі. Найбільш близьким аналогом для здійснення пропонуємого способу може бути молоткова дробарка [заявка Укрпатент №u200511219]. Описана молоткова дробарка забезпечує подрібнення вихідного матеріалу за прямоточним циклом і має пристрій для забезпечення технічного результату пропонуємої корисної моделі. Завданням пропонуємої корисної моделі є досягнення технічного результату, який полягає у забезпеченні на вході дробильної камери додаткового прискорення подачі вихідного матеріалу під кутом назустріч обертанню молоткового ротора, при цьому експериментальне установлено, що пропонуєма корисна модель в процесі його використання забезпечує наступні технічні і споживчі - загальна руйнуюча швидкість вихідного U рш (19) UA (11) 14514 матеріалу перед зустрічним співударянням його з молотками, м/с; м - колова швидкість на кінцях молотків, м/с; шп - загальна швидкість потоку вихідного матеріалу перед зустрічним співударянням його з молотками, м/с. (13) де 3 14514 4 властивості: кового ротора 2, а на верхній частині корпусу 1 - додаткове прискорення подачі вихідного марозташовані суміжно завантажувальний 6 і вивантеріалу під кутом назустріч обертанню молотковотажувальний 7 патрубки, суміжна стінка 8 яких го ротора на вході дробильної камери за рахунок виконана під кутом назустріч обертанню молотковикористання аспіраційного тиску, створеного на вого ротора 2, а з боку вивантажувального патрубвході дробильної камери і його взаємодії через ка обладнана регулювальною заслінкою повітряконфузорний повітряний канал з атмосферним ного потоку 9, яка розділяє внутрішню порожнину тиском; верхньої частини корпусу 1 на вхідну і вихідну по- додаткове підвищення пропускної спроможрожнини дробильної камери, причому суміжна ності і відповідно продуктивності дробарки у 2-2,5 стінка 8 виконана з можливістю переміщення нижрази за рахунок додаткового прискорення подачі ньої кромки регулювальної заслінки 9 у напрямку вихідного матеріалу під кутом назустріч обертанню вершин передніх кутів молотків при їх верхньому молоткового ротора на вході дробильної камери; вертикальному положенні, при цьому завантажу- додаткове підвищення швидкості і інтенсиввальний патрубок 6 обладнаний регулювальною ності руйнування вихідного матеріалу за рахунок заслінкою подачі вихідного матеріалу 10, магнітдодаткового прискорення його подачі під зустрічне ним сепаратором 11 і конфузорним повітряним співударяння з молотками на вході дробильної каналом 12, який виконаний під кутом до спрямокамери і завдяки цьому зменшується сила руйнувуючої стінки завантажувального патрубка на всю вання і відповідно витрати енергії та розширюєтьйого ширину і розташований назовні безпосередся межа крупнисті помелу. ньо між вхідною порожниною дробильної камери і Суть пропонуємого способу полягає в тому, нижньою кромкою регулювальної заслінки подачі що під час робочого режиму вказаної дробарки за вихідного матеріалу 10. допомогою регулювальної заслінки повітряного На основі викладеного пропонуємий спосіб потоку, за рахунок її розташування відносно молоздійснюють за допомогою описаної дробарки наткового ротора, завантажувального і вивантажуступним чином. На холостому режимі молоткової вального патрубків і використання її взаємодії з дробарки вручну повільно відкривається регулюциркулюючим за колом дробильної камери відпвальна заслінка подачі вихідного матеріалу 10 на рацьованим повітряним потоком, на вході дробивеличину, яка дорівнює оптимальному навантальної камери створюють аспіраційний тиск, який женню електропривода дробарки, при цьому вихівзаємодіє через конфузорний повітряний канал з дний матеріал проходить самопливом через магніатмосферним тиском і за рахунок різниці цих тистний сепаратор 11 і конфузорний повітряний канал ків на вході дробильної камери здійснюють одно12 завантажувального патрубка 6 і за рахунок підчасно додаткове прискорення подачі вихідного вищення аспіраційного тиску, який створюється матеріалу як під кутом назустріч обертанню молорегулювальною заслінкою повітряного потоку 9 ткового ротора, так і під зустрічне співударяння при її взаємодії з частиною відпрацьованого повітйого з молотками, при цьому загальну руйнуючу ряного потоку, який затягується молотками на цишвидкість вихідного матеріалу визначають за форкуляцію за колом дробильної камери, а також за рмулою: рахунок його взаємодії через конфузорний повітряний канал з атмосферним тиском, що забезперш м шп , чує здійснення на вході дробильної камери додатде рш - загальна руйнуюча швидкість вихідкове прискорення подачі вихідного матеріалу під ного матеріалу перед зустрічним співударянням кутом назустріч обертанню молоткового ротора 2, його з молотками, м/с; а також додаткове прискорення подачі вихідного матеріалу під зустрічне співударяння його з молом - колова швидкість на кінцях молотків, м/с; тками. Від первинних ударів молотків робоча маса шп - загальна швидкість потоку вихідного мапрямує до верхньої частини реберної деки 4, на теріалу перед зустрічним співударянням його з якій вона додатково руйнується і відштовхується молотками, м/с. під повторні удари молотків, якими одночасно Суть пропонуємого способу пояснюється креспрямовується у коловий рух, в якому кільцеві висленням, де схематично зображена прямоточна ступи 5 у взаємозв'язку з молотками безперервно безрешітна молоткова дробарка без приймального спрямовують робочу масу під найбільш ефективну бункера і вивантажувального пристрою. частину робочих органів (молотків і реберної деки) Прямоточна безрешітна молоткова дробарка і завдяки цьому забезпечується подрібнення вихідля здійснення пропонуємого способу включає: дних матеріалів з необхідною крупністю і однорідкорпус 1, всередині якого встановлений молотконістю продуктів помелу за прямоточним циклом вий ротор 2 з шарнірно закріпленими пластинчас(без решіт). Далі ворох за рахунок дії молоткового тими молотками, причому в кожному диску молотротора 2, інерційних сил і повітряного потоку кового ротора 2 виконані отвори 3, які розташовані спрямовується через вивантажувальний патрубок кругом його валу для максимального використання 7 у мішкотару, яка на креслені не показана. з торця молоткового ротора аспіраційного тиску, Крупність продукту помелу регулюється засліякий створюється між дисками молоткового ротора нкою 10 у робочому режимі молоткової дробарки 2 при його обертанні; реберну деку 4; кільцеві вишляхом змінювання величини подачі вихідного ступи 5, які розташовані на внутрішніх бокових матеріалу. стінках корпусу 1 у площині крайніх дисків молот 5 Комп’ютерна верстка Н. Лисенко 14514 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
