Кліматизер-конваєр

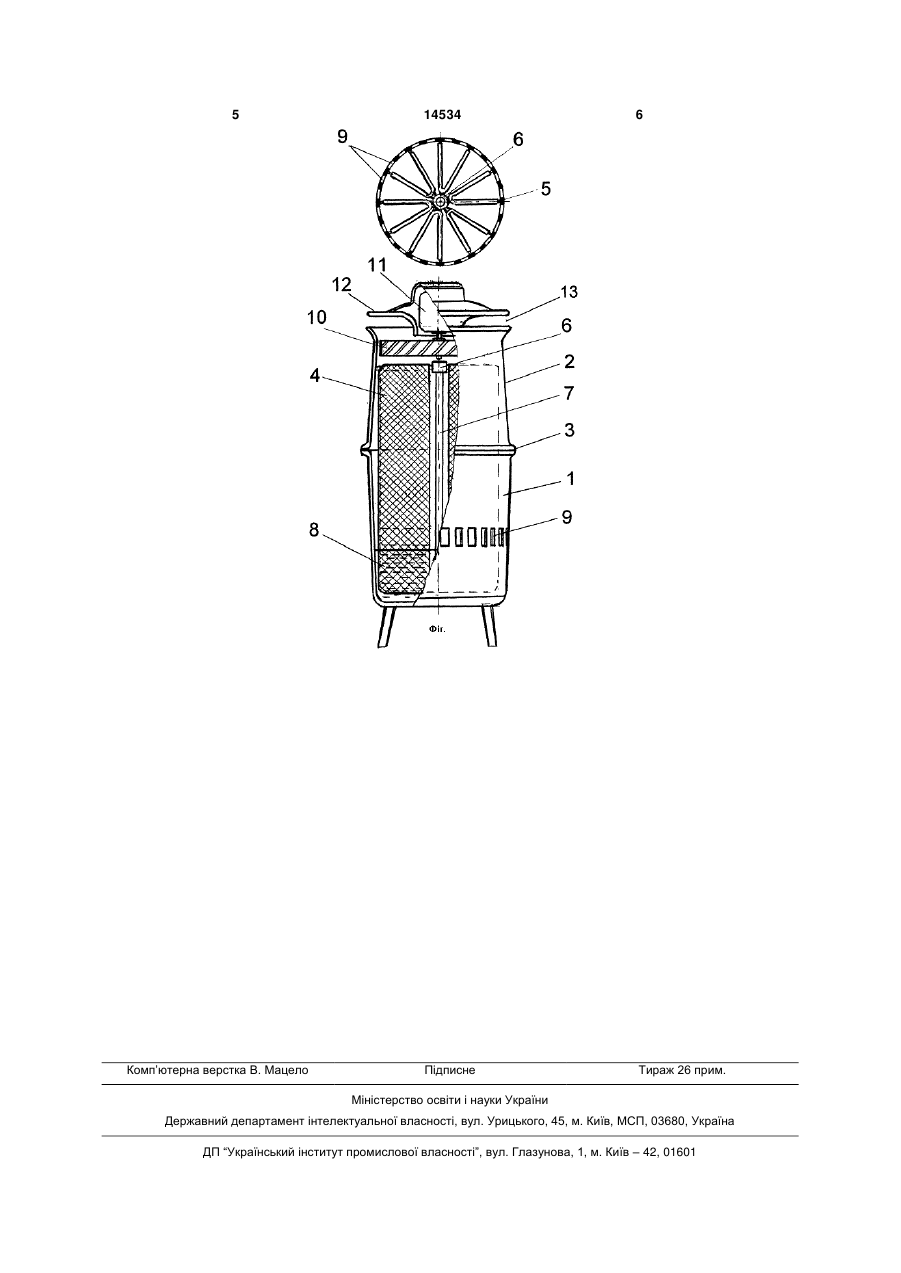

Кліматизер-конваєр, який містить розміщені в корпусі вентилятор, піддон з водою і занурений частково у воду зволожуваний блок, який відріз 3 14534 4 ознак корисної моделі і технічним результатом лопатей до більш сухих, постійно поповнюючи полягає в такому. втрату вологи з поверхні лопатей. Завдяки тому, що конваєр додатково оснащеПри цьому рівень води в піддоні поступово ний кришкою-дефлектором, корпус встановлений знижується і його треба поповнювати. вертикально і виконаний у вигляді з'єднаних між Одночасно з цим, на зволоженій і шерхлій пособою циліндричної ємності і циліндричної обиверхні тканини лопатей затримуються частки пилу, чайки, зволожуваний блок виконаний у вигляді який є в повітрі. Найбільше пилу буде затримувадекількох лопатей з капілярно-пористого матеріатись біля поверхні води, там, де потоки повітря лу, встановлених коаксіальне вздовж корпусу, при змінюють напрямок руху. цьому в стінках ємності на деякій відстані від дна Охолоджене, зволожене й очищене від пилу виконано ряд отворів для входу повітря, а вентиповітря викидається вентилятором через кільцеве лятор і кришка-дефлектор закріплені зверху, засопло зверху конваєра. Витікаючи радіально, побезпечується спрощення конструкції і розширення токи повітря віддаляються від конваєра, залучаюзони комфорту. чи в рух оточуюче повітря, і, змішуючись з ним, Конструкція пропонованого конваєра показана рівномірно розподіляються навколо конваєра, опуна кресленні. скаючись униз до підлоги. Конваєр має встановлений вертикально корПотім частина цього повітря знову засмоктупус, який складається з ємності 1 й обичайки 2, ється через отвори знизу, і далі цикл повторюєтьз'єднаних між собою фланцями 3. Зволожуваний ся, тобто відбувається часткова рециркуляція поблок має лопаті 4 з капілярно-пористого матеріавітря. лу, що встановлені вздовж осі корпусу і занурені При цьому рециркуляція повітря відбувається своєю нижньою частиною у воду, налиту в піддон. в тороподібному об'ємі навколо конваєра. Матеріалом лопатей може бути мінпласт, деревиДля забезпечення оптимальної рухливості пона тополі або синтетична тканина, складена й вітря швидкість його вихідних потоків повинна бути зшита в 6-8 шарів. Тканинні лопаті можуть бути в межах 0,25-1,5м/сек, це залежить від потужності і закріплені на пластмасових спицях 5 втулках 6 режиму роботи вентилятора. стояку 7. Таким чином, при роботі пропонованого конДля одержання достатньої зволоженої площі ваєра навколо нього немає зон застою і зон протямає бути 12-18 лопатей. гу, він створює однаково комфортну зону з усіх Вище рівня води 8 в стінках ємності є ряд сторін навколо себе, чого немає у відомих. отворів 9 для всмоктування повітря. Радіальний Обслуговування конваєра досить просте. Неабо осьовий вентилятор 10 з електродвигуном 11 обхідно лише добавляти воду по мірі її витрачанзакріплені зверху на обичайці 2 або на кришціня, прочищати тканину лопатей, для чого необхіддефлекторі 12. но роз'єднати дві частини корпусу та витягти з Для оптимізації роботи вентилятор може комємності зволожуваний блок. Для зменшення накиплектуватися регулятором обертів електродвигупу краще користуватися знесоленою водою. на. Завдяки тому, що корпус конваєра циліндричКришка-дефлектор встановлена так, що утвоний, його легко виготовляти методом пресування з рюється кільцеве сопло 13 для виходу повітря. пластмаси. Загальний внутрішній об'єм корпусу конваєра Пропонований пристрій найбільш доцільно висередньої потужності може бути 15-30л, при цьому користовувати протягом усього року в країнах з об'єм піддону для води може бути 2-3л. сухим і жарким кліматом. Пропонований конваєр працює таким чином. В умовах України такий конваєр, зважаючи на Внаслідок капілярного тиску вода з піддону піднійого простоту, доцільно використовувати як семається по лопатям вгору і зволожує їх по всій зонний кліматизер протягом 2-3 літніх місяців, або площині. як зволожувач повітря зимою (на малих обертах Вентилятор, всмоктуючи ззовні повітря через вентилятора). Для компенсації охолодження повінижні отвори, примушує потоки повітря рухатись тря взимку бажано наливати в конваєр гарячу вовгору через порожнини між лопатями. ду. Такий пристрій потрібен також людям з респіПри обтіканні поверхні вологих лопатей більш раторними захворюваннями, для яких шкідливе теплим повітрям відбувається конвективне висусухе повітря. Крім того, сухий пристрій, тобто нешування поверхні тканини лопатей з поглинанням наповнений водою, може використовуватись як тепла, при цьому, в залежності від температури й вентилятор з радіальним розподілом повітря. вологості всмоктуваного повітря, а також швидкосДля реалізації пропонованої конструкції не поті руху повітря всередині корпусу (тобто обертів трібно значних витрат, цей пристрій набагато провентилятора), температура на виході знижується стіший і дешевший за відомі кондиціонери, він більш прийнятний для звичайного житла, ніж відона 5-10 С, а повітря насичується випаровуваною мий конваєр. вологою. Під впливом градієнту тиску волога переміщується від більш вологих внутрішніх і нижніх частин 5 Комп’ютерна верстка В. Мацело 14534 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
