Опорний вузол балансувального верстата
Номер патенту: 14535
Опубліковано: 15.05.2006
Автори: Силкін Володимир Ілліч, Боряк Костянтин Федорович, Калашник В'ячеслав Олександрович, Петков Ігор Іванович
Формула / Реферат
Опорний вузол балансувального верстата, що містить основу з вертикальними стійками, розташовану між ними опору з вузлом обертання, і п'єзодатчик, жорстко зв'язаний з опорою, який відрізняється тим, що опора розташована паралельно стійкам, причому одне закінчення опори зв'язане з основою з можливістю кутового переміщення в площині, перпендикулярній площині обертання шпинделя, а інше її закінчення містить вузол обертання, виконаний у вигляді шпинделя, і жорстко зв'язане зі стійками.
Текст

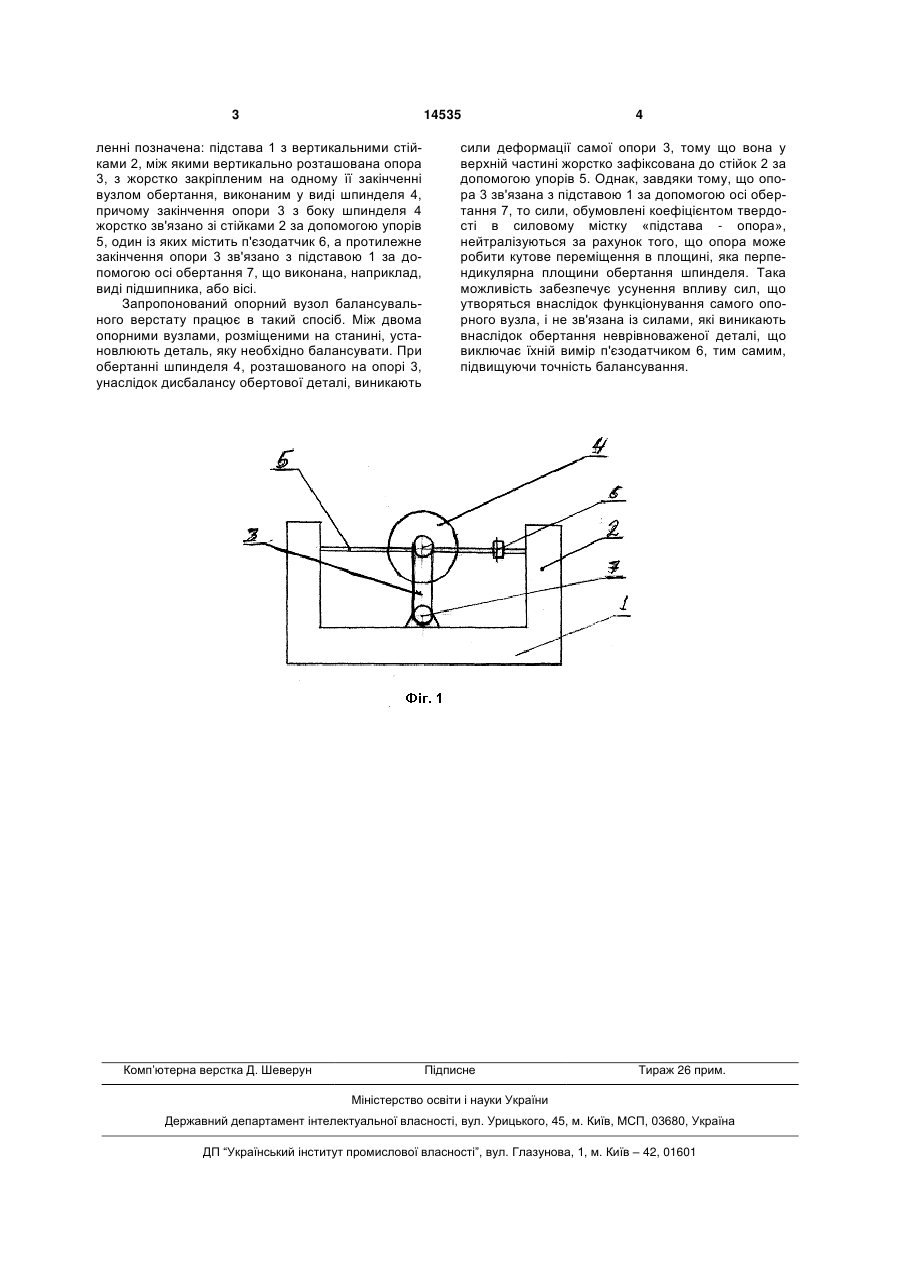

Опорний вузол балансувального верстата, що містить основу з вертикальними стійками, розта 3 14535 ленні позначена: підстава 1 з вертикальними стійками 2, між якими вертикально розташована опора 3, з жорстко закріпленим на одному її закінченні вузлом обертання, виконаним у виді шпинделя 4, причому закінчення опори 3 з боку шпинделя 4 жорстко зв'язано зі стійками 2 за допомогою упорів 5, один із яких містить п'єзодатчик 6, а протилежне закінчення опори 3 зв'язано з підставою 1 за допомогою осі обертання 7, що виконана, наприклад, виді підшипника, або вісі. Запропонований опорний вузол балансувального верстату працює в такий спосіб. Між двома опорними вузлами, розміщеними на станині, установлюють деталь, яку необхідно балансувати. При обертанні шпинделя 4, розташованого на опорі 3, унаслідок дисбалансу обертової деталі, виникають Комп’ютерна верстка Д. Шеверун 4 сили деформації самої опори 3, тому що вона у верхній частині жорстко зафіксована до стійок 2 за допомогою упорів 5. Однак, завдяки тому, що опора 3 зв'язана з підставою 1 за допомогою осі обертання 7, то сили, обумовлені коефіцієнтом твердості в силовому містку «підстава - опора», нейтралізуються за рахунок того, що опора може робити кутове переміщення в площині, яка перпендикулярна площини обертання шпинделя. Така можливість забезпечує усунення впливу сил, що утворяться внаслідок функціонування самого опорного вузла, і не зв'язана із силами, які виникають внаслідок обертання неврівноваженої деталі, що виключає їхній вимір п'єзодатчиком 6, тим самим, підвищуючи точність балансування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport of a balancing machine
Автори англійськоюBoriak Kostiantyn Fedorovych, Kalashnyk Viacheslav Oleksandrovych, Petkov Ihor Ivanovych
Назва патенту російськоюОпора балансировочной установки
Автори російськоюБоряк Константин Федорович, Калашник Вячеслав Александрович, Петков Игорь Иванович
МПК / Мітки
МПК: G01M 1/02
Мітки: опорний, верстата, балансувального, вузол
