З’ємна ізолююча вишка контактної мережі

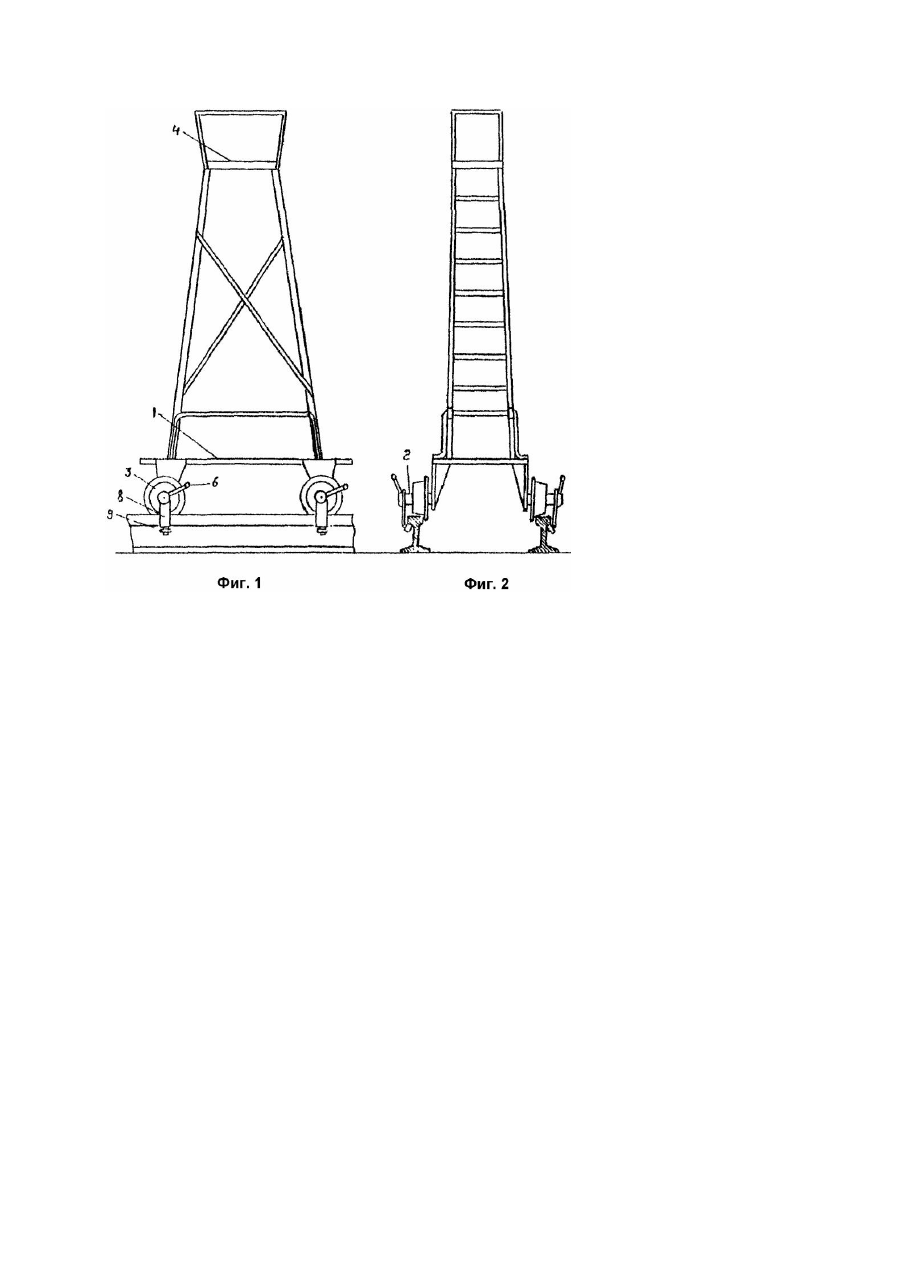

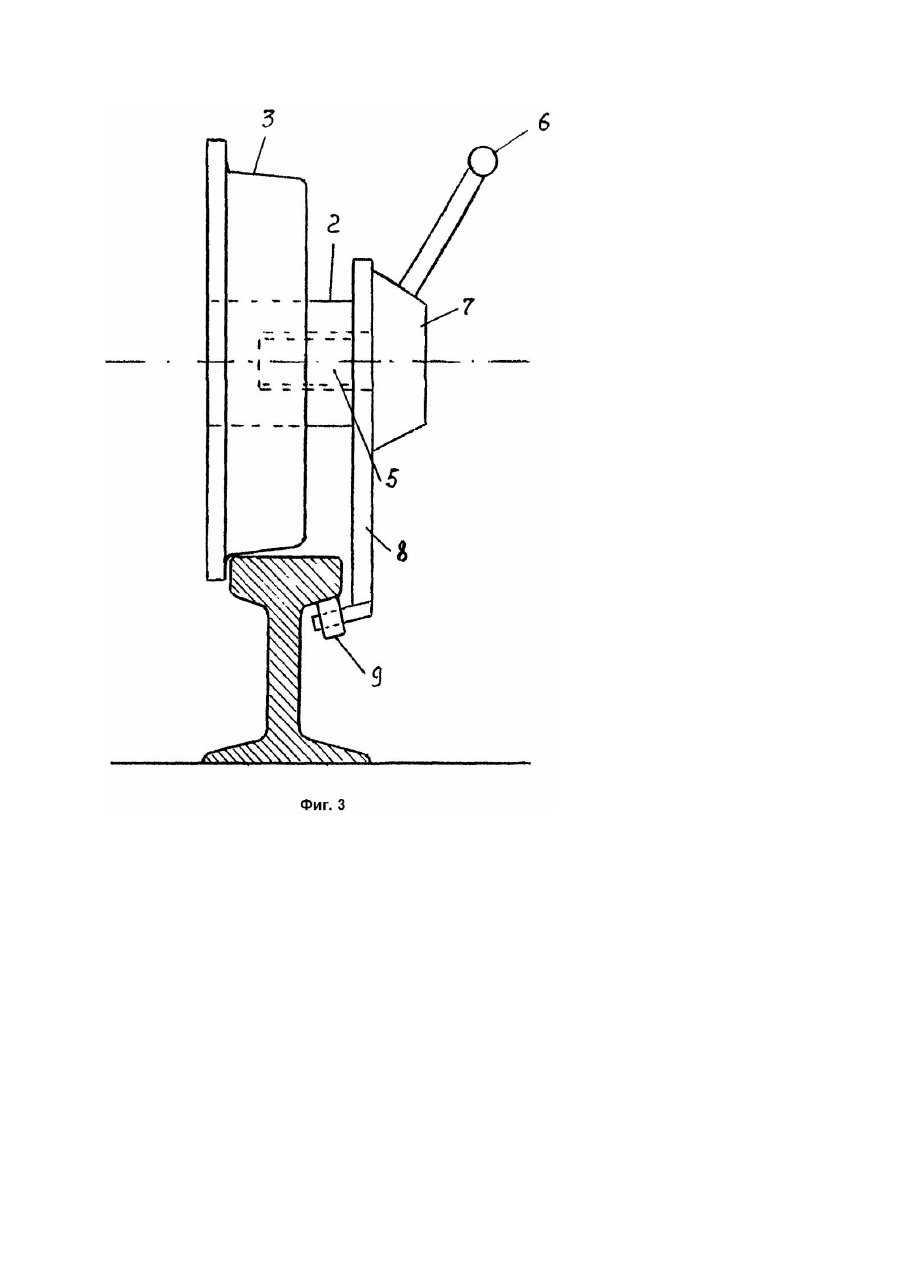

Изобретение относится к электрическим железным дорогам, а именно к устройствам для производства ремонтных работ на контактных сетях. Известна съемная изолирующая вы шка контактной сети (Фрайфельд А.В. и др. Устройство, монтаж и эксплуатация контактной сети. - М.: Транспорт, 1974. - С.186, рис.185), содержащая основание с четырьмя колесами, закрепленные на полуосях с возможностью вращения вокруг них, изолирующий пояс со стойками и рабочей площадкой в верхней части. Недостаток известной съемной изолирующей вышки контактной сети определяется отсутствием приспособления предотвращающего ее опрокидывание, что происходит преимущественно при работах в кривых, на стрелках и при ветре. Более близкой является известная съемная изолирующая вышка контактной сети (Патент ФРГ №1765220, кл. B60M1/10, 1972), содержащая основание с четырьмя колесами, закрепленными на полуосях с возможностью вращения вокруг них, расположенные на основании захваты за рельс с Г-образными рычагами и роликами на концах, изолирующий пояс со стойками и рабочей площадкой в верхней части. Недостаток известной съемной изолирующей вышки заключается в том, что устройство от опрокидывания в виде захватов за рельс с Г-образными рычагами и роликами на концах расположено на основании и поэтому обладает большой массой и габаритами. В основу изобретения поставлена задача усовершенствования съемной изолирующей вышки контактной сети, в которой задействовано облегченное устройство от опрокидывания, обеспечивается удержание вышки с электромонтерами в рабочей площадке при работах в кривых, на стрелках и при ветре и за счет этого повышается безопасность ремонтных работ на контактной сети. Поставленная задача решается тем, что в съемной изолирующей вышке контактной сети, содержащей основание с четырьмя колесами, закрепленными на полуосях с возможностью вращения вокруг них, захваты за рельс в виде Г-образных рычагов с роликами на концах, изолирующий пояс со стойками и рабочей площадкой в верхней части, согласно изобретению, упомянутые захваты в виде Г-образных рычагов с роликами на концах закреплены одним концом с помощью винтового зажима к торцам полуосей колес основания с возможностью поворота вокруг них, причем другой конец рычагов заведен под головку рельса с возможностью вращения ролика при перемещении вышки вдоль пути. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что за хваты в виде Г-образных рычагов с роликами на концах закреплены одним концом к торцам полуосей колес основания с возможностью поворота вокруг них, а другой конец рычагов заведен под головку рельса с возможностью вращения ролика при перемещении вышки вдоль пути. Этим обеспечивается удержание вышки с электромонтерами в рабочей площадке при работах в кривых, на стрелках и при ветре и за счет этого повышается безопасность ремонтных работ на контактной сети. На фиг.1 представлена вышка, общий вид; на фиг.2 - вид сбоку; на фиг.3 - устройство от опрокидывания в увеличенном масштабе. Съемная изолирующая вышка контактной сети содержит, основание 1 с закрепленными полуосями 2 и колесами 3 с возможностью вращения вокруг ни х, и рабочую площадку 4. На торцах полуосей 2 имеются резьбовые отверстия под винт 5 (фиг.3) с ручкой 6, закрепленной к головке 7. Г-образные рычаги 8 включают на одном конце отверстие на проход винта 5, а на другом конце - ролик 9. Съемная изолирующая вышка контактной сети работает следующим образом. В нерабочем положении Г-образные рычаги 8 повернуты вертикально вверх. Для работы на контактной сети вышку устанавливают на рельсы. Отпускают винты 5 за ручки 6, поворачивают рычаги 8 вниз, заводят их под головку рельса и зажимают винты 5 за ручки 6 на всех четырех колесах. При этом ролики имеют возможность вращения при перемещении вышки вдоль пути. Устройство надежно удерживает вышку от опрокидывания как в осевом, так и в поперечном направлениях, обладая малой массой и габаритами.
