Формула / Реферат

Розпилювач, що має м'який контейнер з завантажувальною горловиною, повітропровід для підводу стиснутого повітря, пневмоежектор з системою транспортування дисперсного порошку, остання включає в себе рукав з насадкою для розпилювання, який відрізняється тим, що м'який контейнер виконаний з двома оболонками із еластичного матеріалу, з відмінними модулями пружності, причому матеріал, з якого виконано зовнішню оболонку, має подовження волокон менше у 1,8-4,5 рази, ніж тих волокон матеріалу, з якого зроблено внутрішню оболонку контейнеру, а відсік, що є між стінками оболонок, зв'язаний з повітропроводом через дросель і має захисний клапан.

Текст

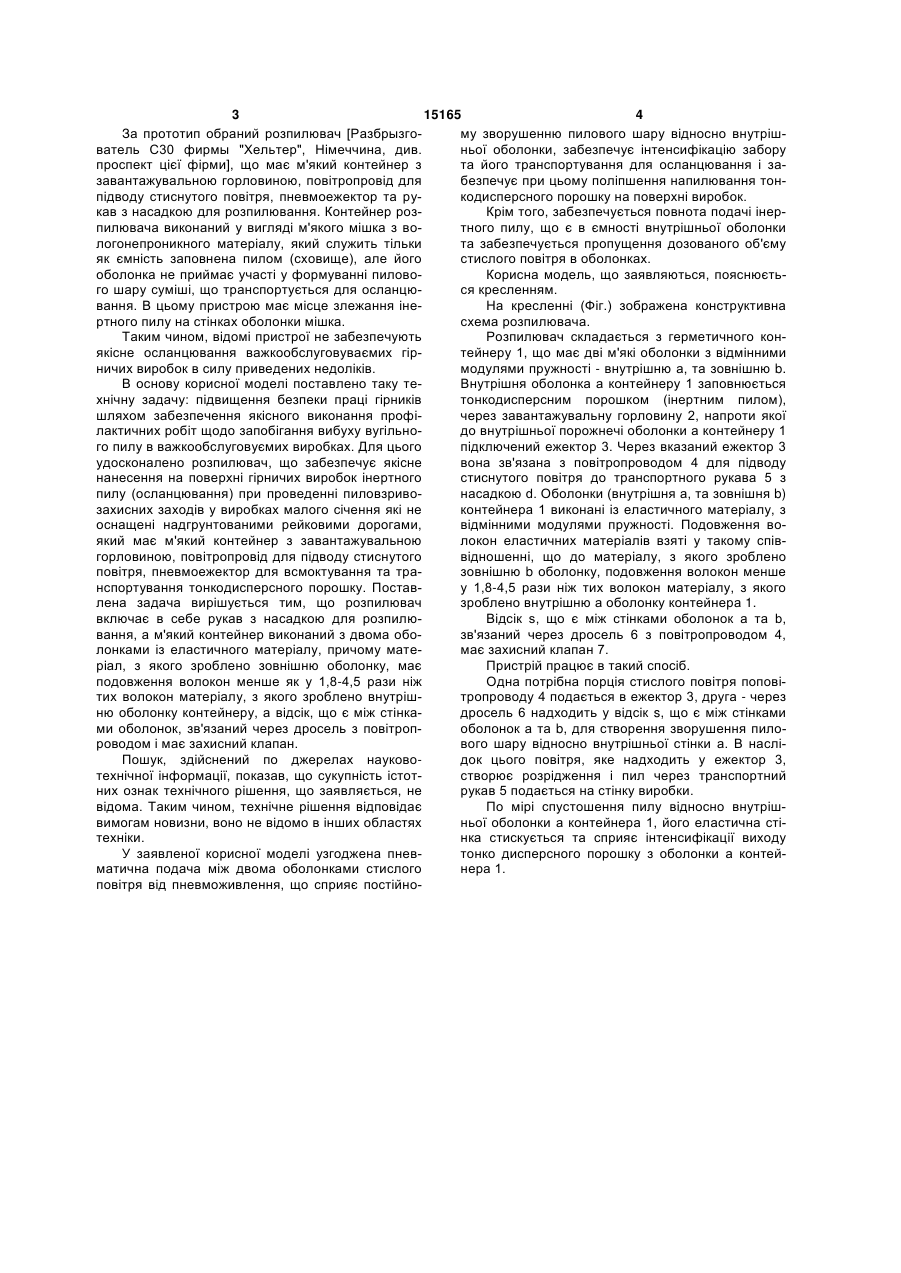

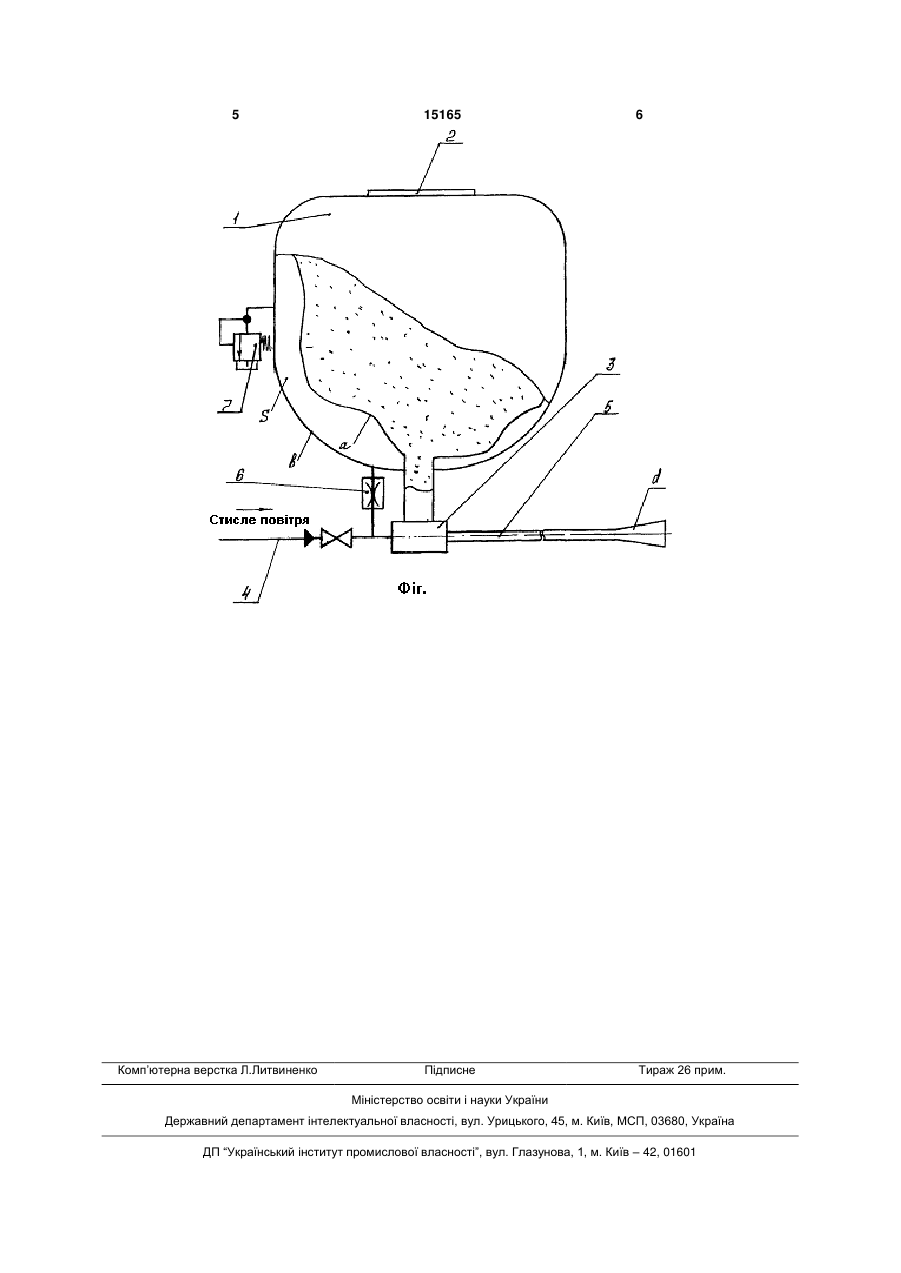

Розпилювач, що має м'який контейнер з завантажувальною горловиною, повітропровід для під 3 15165 4 За прототип обраний розпилювач [Разбрызгому зворушенню пилового шару відносно внутрішватель С30 фирмы "Хельтер", Німеччина, див. ньої оболонки, забезпечує інтенсифікацію забору проспект цієї фірми], що має м'який контейнер з та його транспортування для осланцювання і зазавантажувальною горловиною, повітропровід для безпечує при цьому поліпшення напилювання тонпідводу стиснутого повітря, пневмоежектор та рукодисперсного порошку на поверхні виробок. кав з насадкою для розпилювання. Контейнер розКрім того, забезпечується повнота подачі інерпилювача виконаний у вигляді м'якого мішка з вотного пилу, що є в ємності внутрішньої оболонки логонепроникного матеріалу, який служить тільки та забезпечується пропущення дозованого об'єму як ємність заповнена пилом (сховище), але його стислого повітря в оболонках. оболонка не приймає участі у формуванні пиловоКорисна модель, що заявляються, пояснюєтьго шару суміші, що транспортується для осланцюся кресленням. вання. В цьому пристрою має місце злежання інеНа кресленні (Фіг.) зображена конструктивна ртного пилу на стінках оболонки мішка. схема розпилювача. Таким чином, відомі пристрої не забезпечують Розпилювач складається з герметичного конякісне осланцювання важкообслуговуваємих гіртейнеру 1, що має дві м'які оболонки з відмінними ничих виробок в силу приведених недоліків. модулями пружності - внутрішню а, та зовнішню b. В основу корисної моделі поставлено таку теВнутрішня оболонка а контейнеру 1 заповнюється хнічну задачу: підвищення безпеки праці гірників тонкодисперсним порошком (інертним пилом), шляхом забезпечення якісного виконання профічерез завантажувальну горловину 2, напроти якої лактичних робіт щодо запобігання вибуху вугільнодо внутрішньої порожнечі оболонки а контейнеру 1 го пилу в важкообслуговуємих виробках. Для цього підключений ежектор 3. Через вказаний ежектор 3 удосконалено розпилювач, що забезпечує якісне вона зв'язана з повітропроводом 4 для підводу нанесення на поверхні гірничих виробок інертного стиснутого повітря до транспортного рукава 5 з пилу (осланцювання) при проведенні пиловзривонасадкою d. Оболонки (внутрішня а, та зовнішня b) захисних заходів у виробках малого січення які не контейнера 1 виконані із еластичного матеріалу, з оснащені надгрунтованими рейковими дорогами, відмінними модулями пружності. Подовження воякий має м'який контейнер з завантажувальною локон еластичних матеріалів взяті у такому співгорловиною, повітропровід для підводу стиснутого відношенні, що до матеріалу, з якого зроблено повітря, пневмоежектор для всмоктування та тразовнішню b оболонку, подовження волокон менше нспортування тонкодисперсного порошку. Поставу 1,8-4,5 рази ніж тих волокон матеріалу, з якого лена задача вирішується тим, що розпилювач зроблено внутрішню а оболонку контейнера 1. включає в себе рукав з насадкою для розпилюВідсік s, що є між стінками оболонок а та b, вання, а м'який контейнер виконаний з двома обозв'язаний через дросель 6 з повітропроводом 4, лонками із еластичного матеріалу, причому матемає захисний клапан 7. ріал, з якого зроблено зовнішню оболонку, має Пристрій працює в такий спосіб. подовження волокон менше як у 1,8-4,5 рази ніж Одна потрібна порція стислого повітря поповітих волокон матеріалу, з якого зроблено внутріштропроводу 4 подається в ежектор 3, друга - через ню оболонку контейнеру, а відсік, що є між стінкадросель 6 надходить у відсік s, що є між стінками ми оболонок, зв'язаний через дросель з повітропоболонок а та b, для створення зворушення пилороводом і має захисний клапан. вого шару відносно внутрішньої стінки а. В насліПошук, здійснений по джерелах науководок цього повітря, яке надходить у ежектор 3, технічної інформації, показав, що сукупність істотстворює розрідження і пил через транспортний них ознак технічного рішення, що заявляється, не рукав 5 подається на стінку виробки. відома. Таким чином, технічне рішення відповідає По мірі спустошення пилу відносно внутрішвимогам новизни, воно не відомо в інших областях ньої оболонки а контейнера 1, його еластична стітехніки. нка стискується та сприяє інтенсифікації виходу У заявленої корисної моделі узгоджена пневтонко дисперсного порошку з оболонки а контейматична подача між двома оболонками стислого нера 1. повітря від пневможивлення, що сприяє постійно 5 Комп’ютерна верстка Л.Литвиненко 15165 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Sprayer

Автори англійською

Panchenko Valerii Pavlovych, Kuznetsov Oleksandr Stepanovych, Kolodetsa Hennadii Petrovych

Назва патенту російською

Распылитель

Автори російською

Панченко Валерий Павлович, Кузнецов Александр Степанович, Колодеца Геннадий Петрович

МПК / Мітки

МПК: E21F 5/10

Мітки: розпилювач
