Купе пасажирського вагона
Формула / Реферат
Купе пасажирського вагона, що включає поздовжні стінки, з'єднані з перегородками, дах, поворотні у шарнірах у вертикальній площині спальні полиці з фіксаторами їх положення, полиці для речей, віконні блоки і столик, яке відрізняється тим, що воно забезпечено опорними площадками, закріпленими на перегородках, причому горизонтальні зовнішні поверхні опорних площадок виконані з можливістю примикання до них верхніх спальних полиць, а їх внутрішні основи-у вигляді сходів, при цьому вони жорстко з'єднані між собою і утворюють замкнутий контур з зоною їх кріплення на перегородках.
Текст

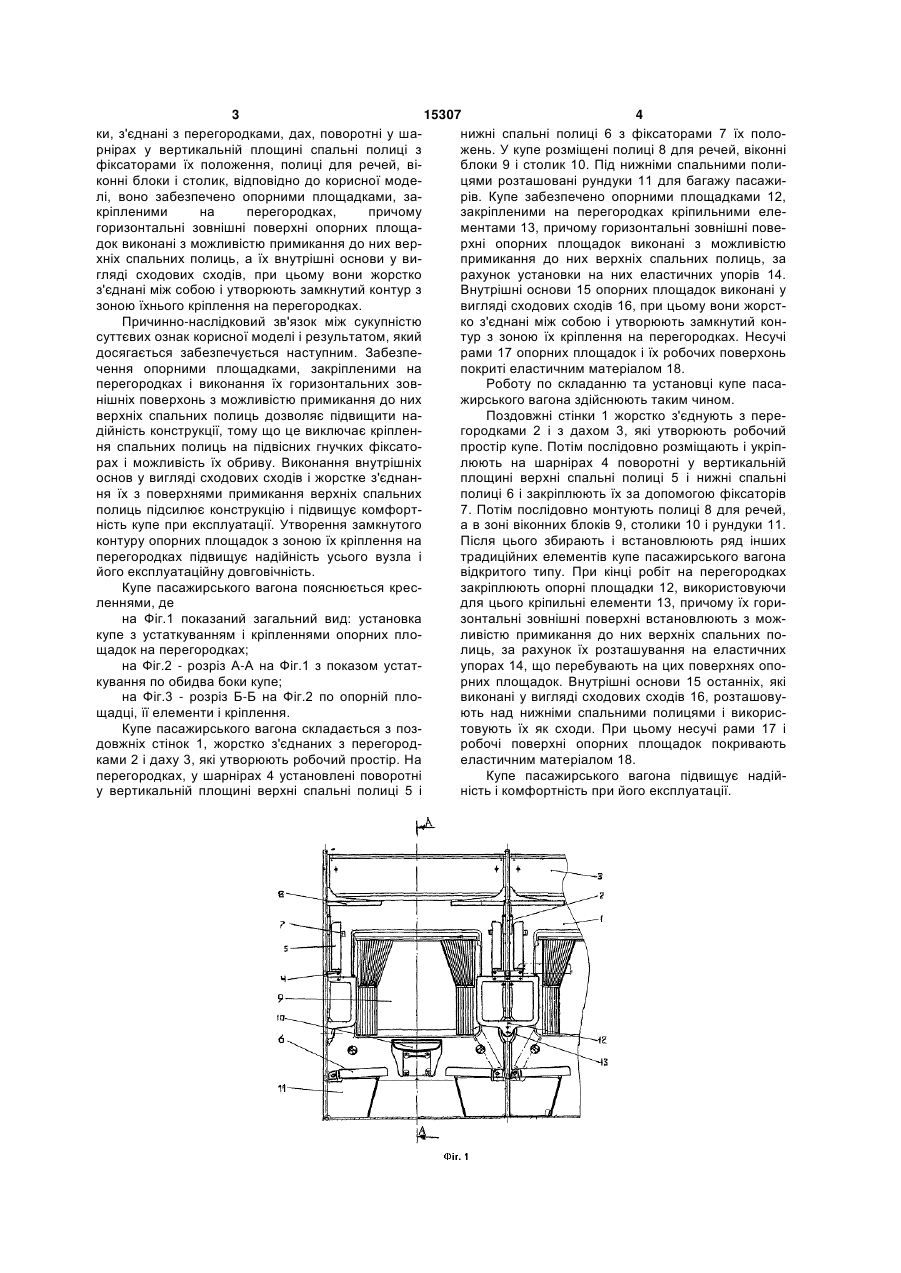

Купе пасажирського вагона, що включає поздовжні стінки, з'єднані з перегородками, дах, поворотні у шарнірах у вертикальній площині спальні 3 15307 4 ки, з'єднані з перегородками, дах, поворотні у шанижні спальні полиці 6 з фіксаторами 7 їх полорнірах у вертикальній площині спальні полиці з жень. У купе розміщені полиці 8 для речей, віконні фіксаторами їх положення, полиці для речей, віблоки 9 і столик 10. Під нижніми спальними поликонні блоки і столик, відповідно до корисної модецями розташовані рундуки 11 для багажу пасажилі, воно забезпечено опорними площадками, зарів. Купе забезпечено опорними площадками 12, кріпленими на перегородках, причому закріпленими на перегородках кріпильними елегоризонтальні зовнішні поверхні опорних площаментами 13, причому горизонтальні зовнішні поведок виконані з можливістю примикання до них веррхні опорних площадок виконані з можливістю хніх спальних полиць, а їх внутрішні основи у випримикання до них верхніх спальних полиць, за гляді сходових сходів, при цьому вони жорстко рахунок установки на них еластичних упорів 14. з'єднані між собою і утворюють замкнутий контур з Внутрішні основи 15 опорних площадок виконані у зоною їхнього кріплення на перегородках. вигляді сходових сходів 16, при цьому вони жорстПричинно-наслідковий зв'язок між сукупністю ко з'єднані між собою і утворюють замкнутий консуттєвих ознак корисної моделі і результатом, який тур з зоною їх кріплення на перегородках. Несучі досягається забезпечується наступним. Забезперами 17 опорних площадок і їх робочих поверхонь чення опорними площадками, закріпленими на покриті еластичним матеріалом 18. перегородках і виконання їх горизонтальних зовРоботу по складанню та установці купе пасанішніх поверхонь з можливістю примикання до них жирського вагона здійснюють таким чином. верхніх спальних полиць дозволяє підвищити наПоздовжні стінки 1 жорстко з'єднують з передійність конструкції, тому що це виключає кріпленгородками 2 і з дахом 3, які утворюють робочий ня спальних полиць на підвісних гнучких фіксатопростір купе. Потім послідовно розміщають і укріпрах і можливість їх обриву. Виконання внутрішніх люють на шарнірах 4 поворотні у вертикальній основ у вигляді сходових сходів і жорстке з'єднанплощині верхні спальні полиці 5 і нижні спальні ня їх з поверхнями примикання верхніх спальних полиці 6 і закріплюють їх за допомогою фіксаторів полиць підсилює конструкцію і підвищує комфорт7. Потім послідовно монтують полиці 8 для речей, ність купе при експлуатації. Утворення замкнутого а в зоні віконних блоків 9, столики 10 і рундуки 11. контуру опорних площадок з зоною їх кріплення на Після цього збирають і встановлюють ряд інших перегородках підвищує надійність усього вузла і традиційних елементів купе пасажирського вагона його експлуатаційну довговічність. відкритого типу. При кінці робіт на перегородках Купе пасажирського вагона пояснюється кресзакріплюють опорні площадки 12, використовуючи леннями, де для цього кріпильні елементи 13, причому їх горина Фіг.1 показаний загальний вид: установка зонтальні зовнішні поверхні встановлюють з можкупе з устаткуванням і кріпленнями опорних плоливістю примикання до них верхніх спальних пощадок на перегородках; лиць, за рахунок їх розташування на еластичних на Фіг.2 - розріз А-А на Фіг.1 з показом устатупорах 14, що перебувають на цих поверхнях опокування по обидва боки купе; рних площадок. Внутрішні основи 15 останніх, які на Фіг.3 - розріз Б-Б на Фіг.2 по опорній пловиконані у вигляді сходових сходів 16, розташовущадці, її елементи і кріплення. ють над нижніми спальними полицями і викорисКупе пасажирського вагона складається з позтовують їх як сходи. При цьому несучі рами 17 і довжніх стінок 1, жорстко з'єднаних з перегородробочі поверхні опорних площадок покривають ками 2 і даху 3, які утворюють робочий простір. На еластичним матеріалом 18. перегородках, у шарнірах 4 установлені поворотні Купе пасажирського вагона підвищує надійу вертикальній площині верхні спальні полиці 5 і ність і комфортність при його експлуатації. 5 Комп’ютерна верстка Л.Литвиненко 15307 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
