Купе спального вагона

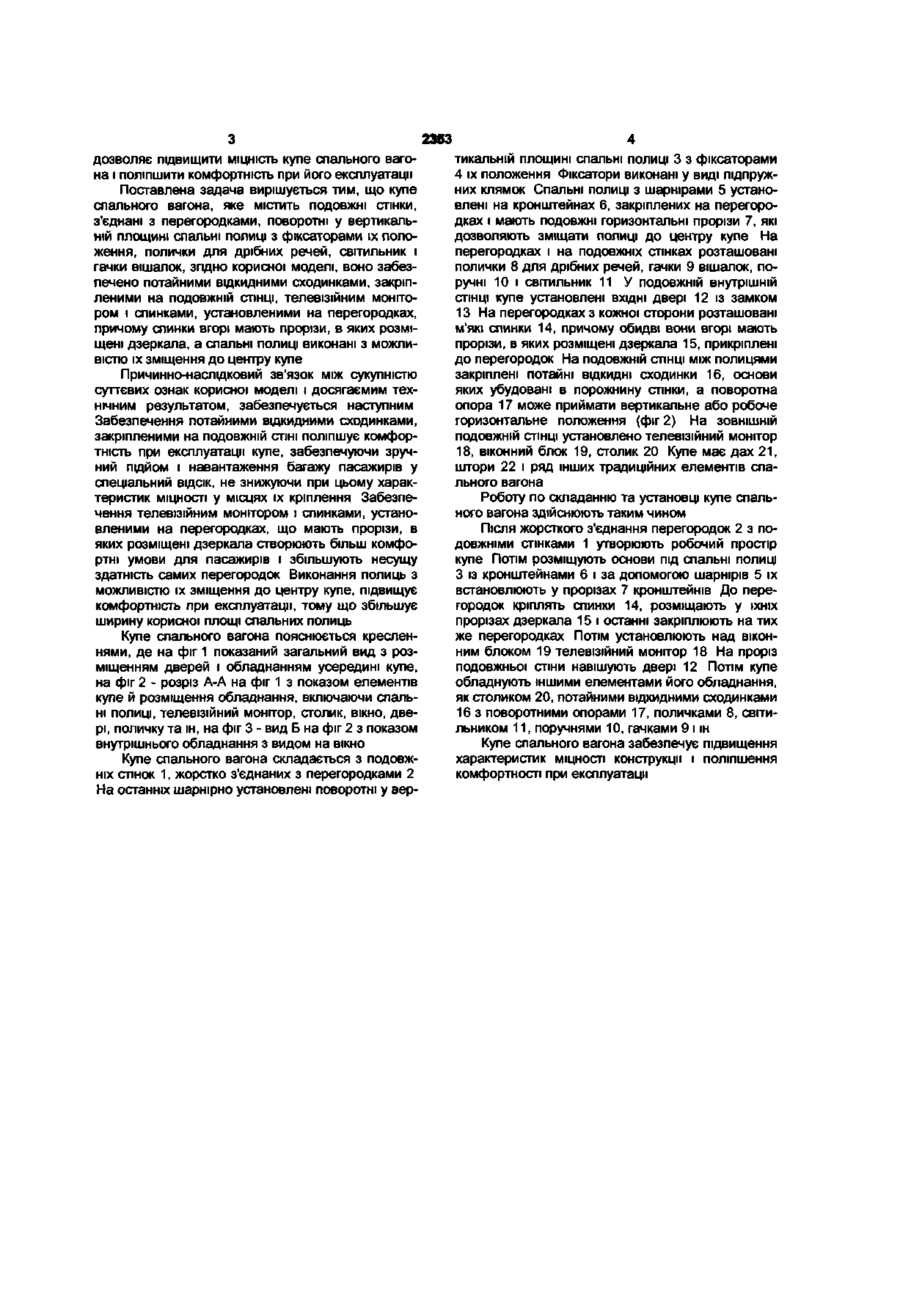

Купе спального вагона, яке містить подовжні стінки, з'єднані з перегородками, поворотні у вертикальній площині спальні полиці з фіксаторами їх положення, полички для дрібних речей, світильник і гачки вішалок, яке відрізняється тим, що воно забезпечене потайними відкидними сходинками, закріпленими на подовжній СТІНЦІ, телевізійним монітором і спинками, установленими на перегородках, причому спинки вгорі мають прорізи, в яких розміщені дзеркала, а спальні полиці виконані з можливістю їх зміщення до центру купе Корисна модель відноситься до залізничного транспорту, а конкретно до обладнання купе спального вагона Відомо купе спального вагона з опису по авторському свідоцтву СРСР «Перегородка для купе спальных вагонов», №1044177, МКВ B61D1/00, 1983, яке містить полиці для лежання, перегородки, які утворюють купе, карнизи з захисними шторами, стулки перегородок і шафи для одягу, а також рейкові карнизи у шафах-умивальників Однак, таке виконання не забезпечує надійної МІЦНОСТІ несущих конструкцій купе і комфортних умов при експлуатації Відомо «Купе вагона» по авторському свідоцтву СРСР №1676891, МКВ B61D31/00, 1991 Це технічне рішення прийняте за найближчий аналог (прототип) Копія прототипу додається Купе вагона, по прототипу, містить подовжні стінки з несущими стійками, з'єднані з перегородками, на яких закріплені горизонтальний стрижень для навішення одягу і поворотні у вертикальній площині спальні полиці з фіксаторами їх положення, полички для дрібних речей, світильник і гачки внутрішніх вішалок, при цьому купе забезпечено жорстко прикріпленими до перегородок закритими зовні стулками декількох кожухів, які мають горизонтальні верхні і нижні порожнини Ознаками прототипу, збігаючими з суттєвими ознаками заявляємої корисної моделі є подовжні стінки, які з'єднані з перегородками, поворотні у вертикальній площині спальні полиці з фіксатора ми їх положення, полички для дрібних речей, світильник і гачки вішалок Недоліком купе спального вагона, по прототипу, є низька МІЦНІСТЬ несущих конструкцій і недостатня комфортність при експлуатації Це пояснюється тим, що в прототипі є багато елементів, які послабляють характеристики МІЦНОСТІ споруди, наприклад горизонтальні кожухи, які виконані з вирізами для розміщення внутрішнього устаткування з упорами для запобігання удару полиці об перегородку, що, у свою чергу, ускладнює конструкцію Стінки З перегородками з'єднані за допомогою тільки гвинтів без обрамлених покрить, що також негативно визначається на МІЦНОСТІ купе в цілому, яке випробує динамічні навантаження Недостатня комфортність при експлуатації пояснюється тим, що при необхідності підйому і вантаження багажу пасажирів потрібні спеціальні сходи, а розташування СВІТИЛЬНИКІВ у вирізах кожухів ускладнює їх використання Незручності створюються і тим, що кожухи розміщені в просторі над місцем відпочинку пасажирів До основи корисної моделі поставлена задача удосконалити купе спального вагона шляхом удосконалення його конструкції за рахунок того, що воно забезпечено потайними відкидними сходинками, закріпленими на подовжній СТІНЦІ, телевізійним монітором і спинками, установленими на перегородках, причому спинки вгорі мають прорізи, в яких розміщені дзеркала, а спальні полиці виконані з можливістю їх зміщення до центру купе Це со ю 00 CM 2353 дозволяє підвищити МІЦНІСТЬ купе спального вагона і поліпшити комфортність при його експлуатації Поставлена задача вирішується тим, що купе спального вагона, яке містить подовжні стінки, з'єднані з перегородками, поворотні у вертикальній площині спальні полиці з фіксаторами їх положення, полички для дрібних речей, світильник і гачки вішалок, згідно корисної моделі, воно забезпечено потайними відкидними сходинками, закріпленими на подовжній СТІНЦІ, телевізійним монітором і спинками, установленими на перегородках, причому спинки вгорі мають прорізи, в яких розміщені дзеркала, а спальні полиці виконані з можливістю їх зміщення до центру купе Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і досягаємим технічним результатом, забезпечується наступним Забезпечення потайними відкидними сходинками, закріпленими на подовжній СТІНІ поліпшує комфортність при експлуатації купе, забезпечуючи зручний підйом і навантаження багажу пасажирів у спеціальний ВІДСІК, не знижуючи при цьому характеристик МІЦНОСТІ у місцях їх кріплення Забезпечення телевізійним монітором і спинками, установленими на перегородках, що мають прорізи, вяких розміщені дзеркала створюють більш комфортні умови для пасажирів і збільшують несущу здатність самих перегородок Виконання полиць з можливістю їх зміщення до центру купе, підвищує комфортність при експлуатації, тому що збільшує ширину корисної площі спальних полиць Купе спального вагона пояснюється кресленнями, де на фіг 1 показаний загальний вид з розміщенням дверей і обладнанням усередині купе, на фіг 2 - розріз А-А на фіг 1 з показом елементів купе й розміщення обладнання, включаючи спальні полиці, телевізійний монітор, столик, вікно, двері, поличку та ін, на фіг 3 - вид Б на фіг 2 з показом внутрішнього обладнання з видом на вікно Купе спального вагона складається з подовжніх стінок 1, жорстко з'єднаних з перегородками 2 На останніх шарнірно установлені поворотні у вер тикальній площині спальні полиці 3 з фіксаторами 4 їх положення Фіксатори виконані у виді підпружних клямок Спальні полиці з шарнірами 5 установлені на кронштейнах 6, закріплених на перегородках і мають подовжні горизонтальні прорізи 7, які дозволяють зміщати полиці до центру купе На перегородках і на подовжніх стінках розташовані полички 8 для дрібних речей, гачки 9 вішалок, поручні 10 і світильник 11 У подовжній внутрішній СТІНЦІ купе установлені ВХІДНІ двері 12 із замком 13 На перегородках з кожної сторони розташовані м'які СПИНКИ 14, причому обидві вони вгорі мають прорізи, в яких розміщені дзеркала 15, прикріплені до перегородок На подовжній СТІНЦІ МІЖ ПОЛИЦЯМИ закріплені потайні ВІДКИДНІ СХОДИНКИ 16, основи яких убудовані в порожнину стінки, а поворотна опора 17 може приймати вертикальне або робоче горизонтальне положення (фіг 2) На ЗОВНІШНІЙ ПОДОВЖНІЙ СТІНЦІ установлено телевізійний монітор 18, віконний блок 19, столик 20 Купе має дах 21, штори 22 і ряд інших традиційних елементів спального вагона Роботу по складанню та установці купе спального вагона здійснюють таким чином Після жорсткого з'єднання перегородок 2 з подовжніми стінками 1 утворюють робочий простір купе Потім розміщують основи під спальні полиці З із кронштейнами 6 і за допомогою шарнірів 5 їх встановлюють у прорізах 7 кронштейнів До перегородок кріплять спинки 14, розміщають у їхніх прорізах дзеркала 15 і останні закріплюють на тих же перегородках Потім установлюють над віконним блоком 19 телевізійний монітор 18 На проріз подовжньої стіни навішують двері 12 Потім купе обладнують іншими елементами його обладнання, як столиком 20, потайними відкидними сходинками 16 з поворотними опорами 17, поличками 8, світильником 11, поручнями 10, гачками 9 і ін Купе спального вагона забезпечує підвищення характеристик МІЦНОСТІ конструкції і поліпшення комфортності при експлуатації 2353 A A Фіг З Комп'ютерна верстка М Мацело Підписне Тираж 39 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м. Київ, 04119
