Привід круглов’язальної машини

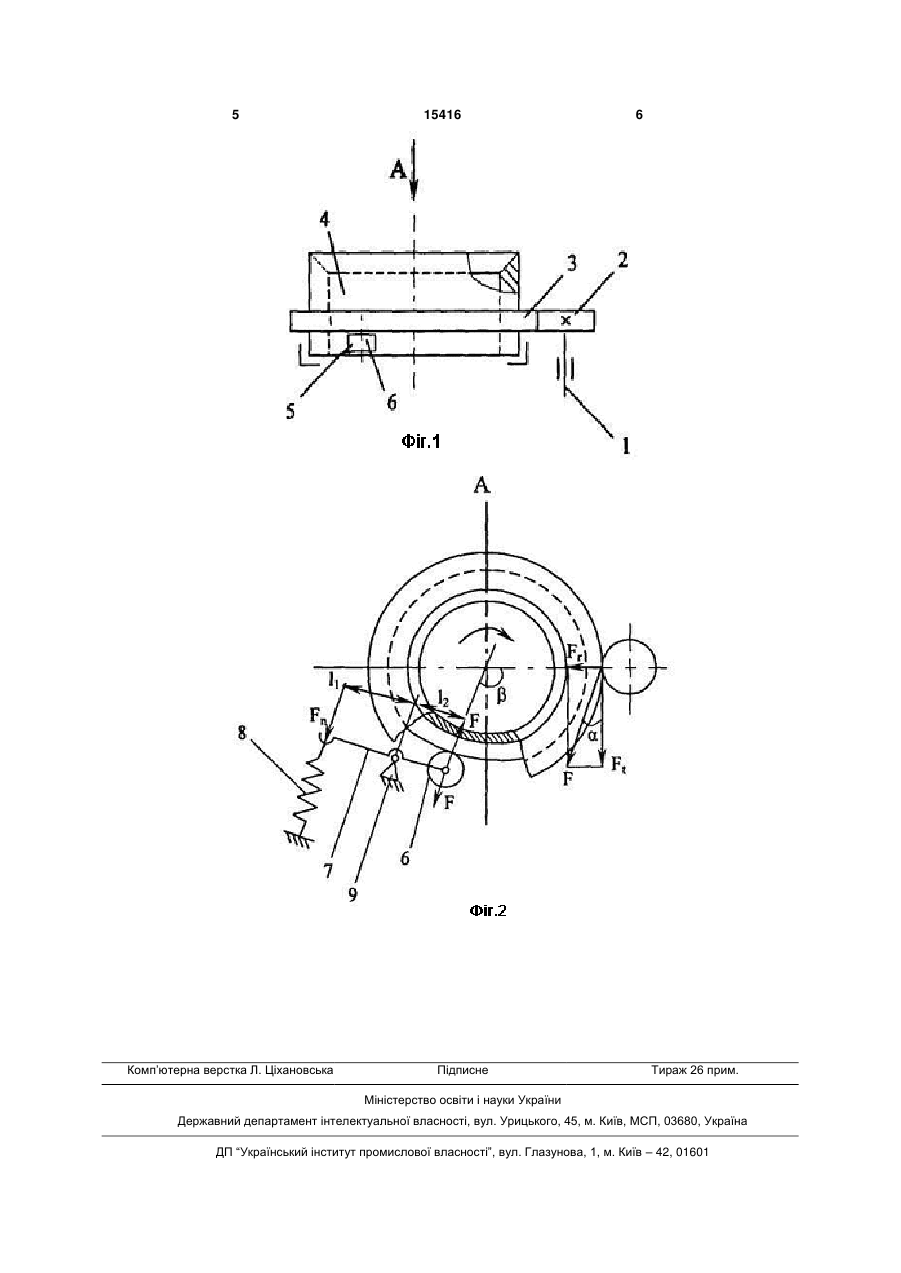

1. Привід круглов'язальної машини, що містить вертикальний привідний вал з закріпленою на ньому шестірнею, кінематично зв'язаною з зубчастим колесом голкового циліндра механізму в'язання, який відрізняється тим, що додатково обладнаний компенсатором навантаження, що містить ролик, кінематично зв'язаний з голковим циліндром механізму в'язання, двоплечий важіль, на одному кінці якого шарнірно встановлено ролик, та циліндричну пружину розтягу, кінематично зв'язану з другим кінцем двоплечого важеля. 2. Привід за п.°1, який відрізняється тим, що двоплечий важіль має довжину пліч, яка вибирається із співвідношень: l1 F , l2 Fn де l1, l2 - довжина пліч двоплечого важеля; F - сила тиску на голковий циліндр, зумовлена зубчастим зачепленням шестірні з зубчастим колесом, Корисна модель відноситься до області трикотажного машинобудування, а саме, до приводів круглов'язальних машин. Відомий привід круглов'язальної машини, що містить електродвигун і вертикальний приводний вал, на кінцях якого жорстко закріплені циліндричні шестерні, верхня з яких кінематично зв'язана з зубчастим колесом голкового циліндра механізму в'язання, а нижня - з зубчастим колесом механізму товароприйому [Гарбарук Β.Η. Проектирование трикотажных машин. - Л.: Машиностроение, 1980 C.77 - Рис.4.10]. Наявність одного вертикального приводного вала, верхня циліндрична шестерня якого кінематично зв'язана з зубчастим колесом голкового циліндра механізму в'язання, призводить до появи значних радіальних навантажень на опору голкового циліндра, що знижує довговічність роботи привода. Відомий також привід круглов'язальної машини, що містить вертикальний приводний вал з закріпленою на ньому шестернею кінематично зв'язаною з зубчастим колесом голкового циліндра механізму в'язання [Хомяк Ο.Η., Пипа Б.Ф. Повы шение эффективности работы вязальных машин. М.: Легпромбытиздат, 1990. - С.113. - Рис.1.68]. Відомий привід містить також другу циліндричну шестерню, кінематично зв'язану з зубчастим колесом голкового циліндра механізму в'язання. Наявність двох циліндричних шестерень, кінематично зв'язаних з зубчастим колесом голкового циліндра механізму в'язання, дозволяє зменшити радіальні навантаження на опору голкового циліндра. Але неможливість ідеально точного виконання зубчастого зачеплення циліндричних шестерень з зубчастим колесом голкового циліндра не дає змоги урівноважити радіальні навантаження на опору голкового циліндра (коефіцієнт розподілу зусиль в зубчастому зачепленні двох циліндричних шестерень з зубчастим колесом голкового циліндра досягає 1,5 і більше – [Сигов І.В. Планетарні редуктори. - К.: Техніка, 1964. - C.94], що знижує довговічність роботи привода і призводить до зниження його ККД . Таким чином, в основу корисної моделі покладена задача створити такий привід круглов'язальної машини, в якому шляхом введення нових еле F Ft2 Fr2 ; Ft, Fr - відповідно колова та радіаль (19) UA (11) 15416 (13) U ні сили зубчастого зачеплення; Fn - сила циліндричної пружини розтягу. 3. Привід за п.°1, який відрізняється тим, що лінії центрів пар шестірня - зубчасте колесо і зубчасте колесо - ролик утворюють кут , який задовольняє умові: 90 , де - кут профілю зуба шестірні і зубчастого колеса. 3 15416 4 ментів та їх зв'язків, забезпечилось би підвищення чності роботи привода. довговічності роботи привода. На Фіг.1 представлена кінематична схема приПоставлена задача вирішена тим, що привід вода круглов'язальної машини. На Фіг.2 представкруглов'язальної машини, що містить вертикальлено вид А приводу круглов'язальної машини. ний приводний вал з закріпленою на ньому шестеПривід круглов'язальної машини містить веррнею, кінематично зв'язаною з зубчастим колесом тикальний приводний вал 1 з закріплено на ньому голкового циліндра механізму в'язання, згідно з шестернею 2, кінематично зв'язаною з зубчастим корисною моделлю, додатково обладнаний комколесом 3 голкового циліндру 4 механізму в'язанпенсатором навантаження, що містить ролик, кіня. Привід також містить компенсатор навантанематично зв'язаний з голковим циліндром механіження 5, що містить ролик 6, кінематично зв'язазму в'язання, двоплечий важіль, на одному кінці ний з голковим циліндром 4, двоплечий важіль 7, якого шарнірне встановлено ролик, та циліндричну на одному кінці якого шарнірно встановлено ролик пружину розтягу, кінематично зв'язану з другим 6, та циліндричну пружину розтягу 8, кінематично кінцем двоплечого важеля. зв'язану з другим кінцем двоплечого важеля 7. При цьому двоплечий важіль має довжину Двоплечий важіль 7 встановлено з можливістю плеч, яка вибирається із співвідношень: повороту на опорі 9. При цьому двоплечий важіль має довжину плеч, яка вибирається із співвідноl1 F , l F l2 Fn шень: 1 , а лінії центрів пар шестерня - зубl2 Fn де l1, l2 - довжина плеч двоплечого важеля; F- сила тиску на голковий циліндр, зумовлена часте колесо і зубчасте колесо - ролик утворюють зубчастим зачепленням шестерні з зубчастим кокут β, який задовольняє умові: 90o . Наприлесом, клад, в заявленому приводі кут β дорівнює 120°. Принцип роботи привода такий. При вмиканні F Ft2 Fr2 ; електродвигуна (на Фіг.1, 2 не показано) обертаFt, Fr - відповідно колова та радіальні сили зульний рух його вала передається вертикальному бчастого зачеплення; Fn - сила циліндричної пруприводному валу 1 з закріпленою на ньому шестежини розтягу. рнею 2. Обертальний рух шестерні 2 приводять в Доцільно, щоб лінії центрів пар шестерня - зуобертальний рух зубчасте колесо 3 голкового цибчасте колесо і зубчасте колесо - ролик утворюваліндра 4, що необхідно для роботи круглов'язальли кут β, який задовольняє умові: ної машини. Під дією сили циліндричної пружини o 90 , розтягу 8 двоплечий важіль 7 повертається навкоде - кут профілю зуба шестерні і зубчастого ло опори 9 і притискує ролик 6 компенсатору навантаження 5 до голкового циліндру 4. Радіальні колеса. Обладнання приводу компенсатором нанавантаження на опору голкового циліндра 4, зувантаження, кінематично з'єднаним з голковим мовлені силами, що виникають при цьому в зубчациліндром механізму в'язання призводить до того, стому зачепленні пари шестерня 2 - зубчасте кощо радіальні навантаження на опору голкового лесо 3 урівноважуються силою тиску ролика 6 на циліндра, зумовлені силами, що виникають в зубголковий циліндр 4, яка створюється циліндриччастому зачепленні пари шестерня – зубчасте ною пружиною розтягу 8, завдяки чому підвищуколесо урівноважуються силою тиску ролика комється довговічність роботи привода. пенсатора навантаження на голковий циліндр, що Використання запропонованої конструкції пристворюється циліндричною пружиною розтягу, що вода в складі круглов'язальної машини дозволяє: забезпечує підвищення довговічності роботи прирозширити асортимент приводів круглов'язавода. льних машин; Виконання двоплечого важеля з довжиною підвищити довговічність роботи привода і круплеч, яка вибирається із заявлених співвідношень, глов'язальної машини в цілому за рахунок компендозволяє здійснити оптимальну силу тиску ролика сації радіальних навантажень на опору голкового на голковий циліндр, що також забезпечує підвициліндра; щення довговічності роботи привода. підвищити продуктивність круглов'язальної Розташування шестерні, зубчастого колеса та машини за рахунок підвищення довговічності роролика таким чином, щоб лінії центрів пар шестеботи привода. рня - зубчасте колесо і зубчасте колесо - ролик утворювали кут β, який задовольняє умові 90o , також забезпечує підвищення довгові 5 Комп’ютерна верстка Л. Ціхановська 15416 Підписне 6 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
